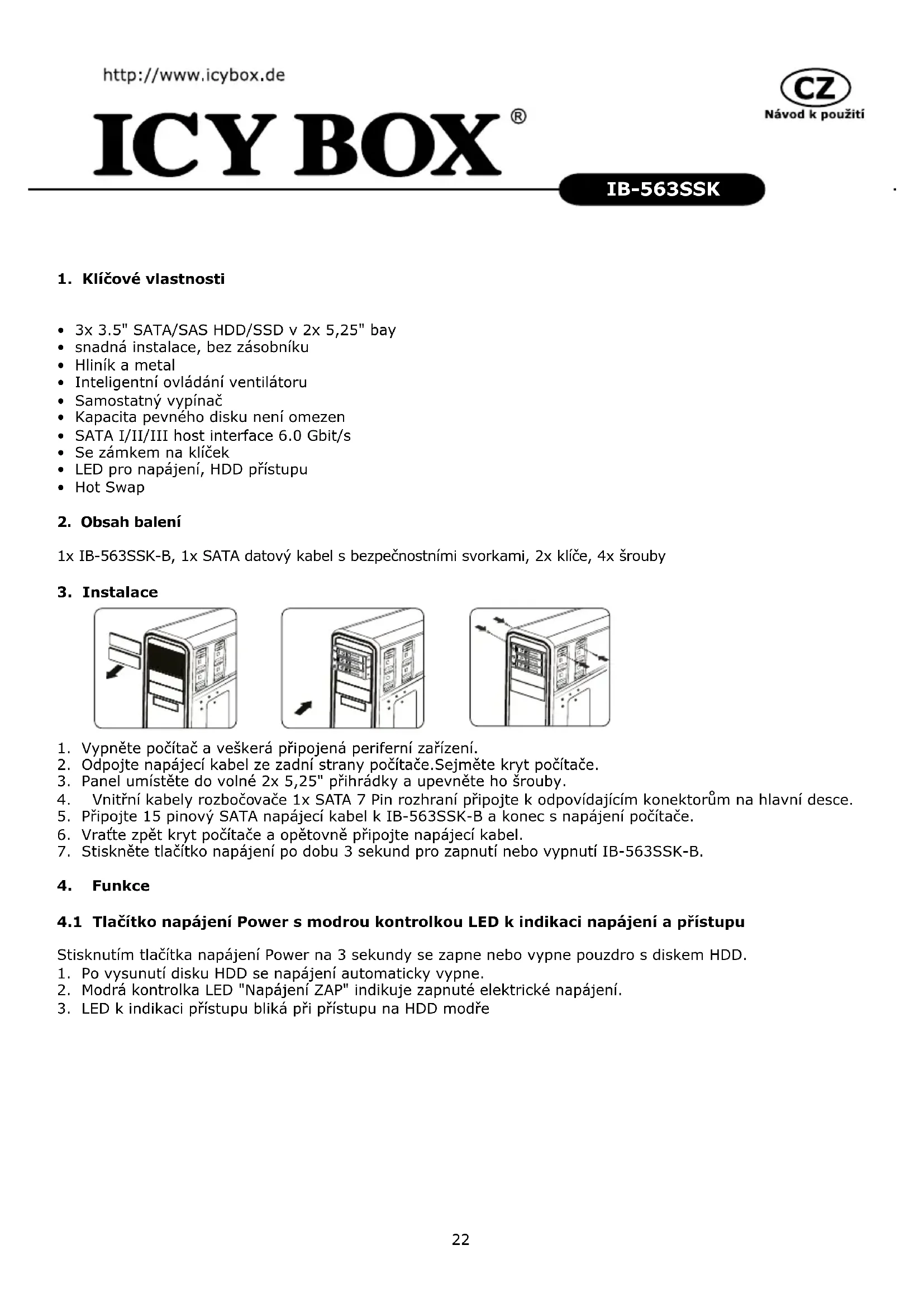

NÁVOD K OBSLUZE IB563SSK Icy Box

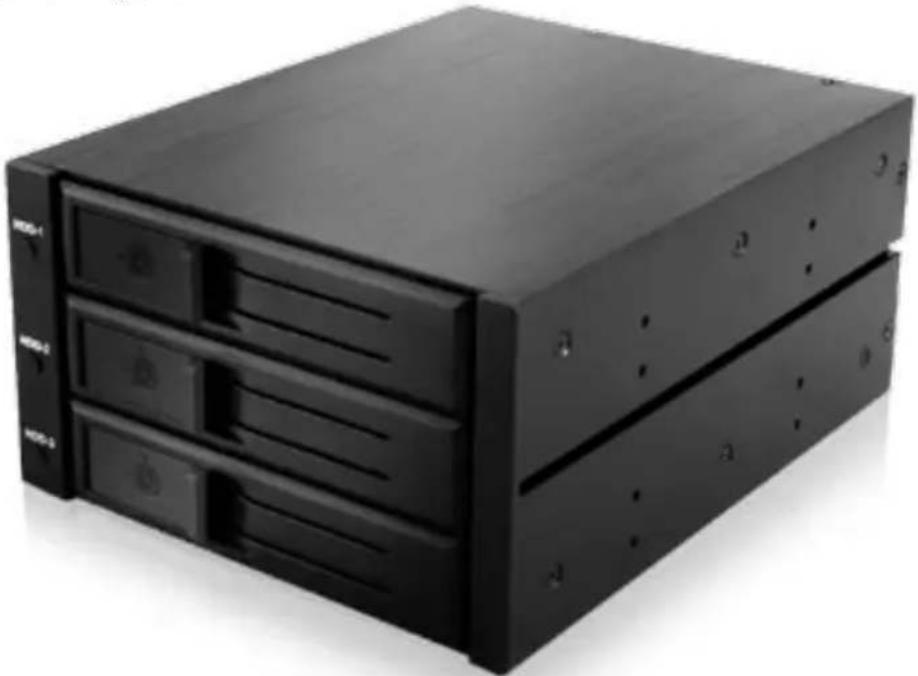

Výměnný rámeček pro 3x 3,5" SATA/SAS HDD
Výměnný rámeček pro 3x 3,5" SATA/SAS HDD ...... 22-23
IB-563SSK
1. Features
1. Klíčové vlastnosti
• 3x 3.5" SATA/SAS HDD/SSD v 2x 5,25" bay
- snadná instalace, bez zásobníku
• Hliník a metal
- Inteligentní ovládání ventilátoru
- Samostatný vypínač
- Kapacita pevného disku není omezen
• SATA I/II/III host interface 6.0 Gbit/s
• Se zámkem na klíček
• LED pro napájení, HDD přístupu
- Hot Swap
2. Obsah balení
1x IB-563SSK-B, 1x SATA datový kabel s bezpečnostními svorkami, 2x klíče, 4x šrouby
3. Instalace
- Vypněte počítač a veškerá připojená periferní zařízení.
- Odpojte napájecí kabel ze zadní strany počítače.Sejměte kryt počítače.
- Panel umístěte do volné 2x 5,25" přihrádky a upevněte ho šrouby.
- Vnitřní kabely rozbočovače 1x SATA 7 Pin rozhraní připojte k odpovídajícím konektorům na hlavní desce.
- Připojte 15 pinový SATA napájecí kabel k IB-563SSK-B a konec s napájení počítače.
- Vratte zpět kryt počítače a opětovně připojte napájecí kabel.
- Stiskněte tlačítko napájení po dobu 3 sekund pro zapnutí nebo vypnutí IB-563SSK-B.
4. Funkce
4.1 Tlačítko napájení Power s modrou kontrolkou LED k indikaci napájení a přístupu
Stisknutím tlačítka napájení Power na 3 sekundy se zapne nebo vypne pouzdro s diskem HDD.
- Po vysunutí disku HDD se napájení automaticky vypne.
- Modrá kontrolka LED "Napájení ZAP" indikuje zapnuté elektrické napájení.
- LED k indikaci přístupu bliká při přístupu na HDD modře
IB-563SSK
4.2 Režim ventilátoru
S tlačítkem režimu ventilátoru Fan Mode na zadní straně můžete volit mezi "AUTO" a "HIGH".
Režim AUTO:
Teplota Otáčky ventilátoru
1 < 30 °C 0 ot/min (neběží)
2 > 30 °C 2000 - 2500 ot/min
3 > 40 °C 4500 ot/min (nejvyšší)
4 Zpět na 30 °C Ventilátor se automaticky vypne
Režim HIGH:
Teplota Otáčky ventilátoru
1 < 30 °C 0 ot/min (neběží)
2 > 30 °C 4500 ot/min (nejvyšší)
3 Zpět na 30 °C Ventilátor se automaticky vypne
4.3 Alarm závady ventilátoru
Jestliže teplota překročila 30 °C, ale ventilátor se z jakéhokoli důvodu zastavil, bzučák začne vydávat zvukový alarm v podobě "pípání", začne blikat oranžová kontrolka LED alarmu v tlačítku 2. Po stisknutí tlačítka ztlumení "Mute" přestane bzučák "pípat", ale oranžová kontrolka LED bliká i nadále. Po opravě závady ventilátoru se zvukový alarm a alarm indikovaný blikající kontrolkou LED zastaví.
5.4 Alarm nadměrné teploty
Jestliže teplota překročila 55 °C, 60°C, 65°C bzučák začne vydávat zvukový alarm v podobě "pípání", začne blikat červená kontrolka LED alarmu v tlačítku 2. Po stisknutí tlačítka ztlumení "Mute" prestane bzučák "pípat", ale červená kontrolka LED bliká i nadále.
