| Typ produktu | Dokovací stanice pro SATA pevné disky |
| Značka | Icy Box |
| Model | IB120CLU3 (IB-120CL-U3) |
| Podporované formáty disků | 2,5" a 3,5" SATA |
| Počet slotů | 2 (jeden pro 3,5", jeden pro 2,5") |
| Rozhraní | USB 3.0 (zpětně kompatibilní s USB 2.0) |
| Maximální přenosová rychlost | 5 Gbit/s (USB 3.0) |
| Hlavní funkce | Klonování HDD bez PC, JBOD (nezávislé disky) |
| Materiál krytu | Kartáčovaný hliník |
| Napájení | Dodávaný externí síťový adaptér |
| Svítící indikátory | LED pro zapnutí a přístup k diskům, průběh klonování (4 zelené LED) |
| Tlačítko klonování | Dlouhé stisknutí po dobu 4 sekund pro spuštění klonování |
| Kompatibilní operační systémy | Windows 98/ME/2000/XP/Vista/7, Mac OS > 9.1 (USB 2.0); Windows XP/Vista/7 (USB 3.0) |
| Plug & Play | Ano (ovladače integrované pro nové OS) |
| Maximální kapacita disků | Neomezená (podle specifikací disků) |
| Přibližné rozměry | 15 x 10 x 7 cm |
| Přibližná hmotnost | 500 g |
| Barva | Stříbrná + bílá |
| Údržba a čištění | Před čištěním odpojte napájení; použijte suchý a jemný hadřík |
| Bezpečnost | Nevystavujte vodě, vlhkosti nebo extrémním teplotám |
| Náhradní díly a opravitelnost | Kontaktujte servis Icy Box nebo autorizovaného prodejce; nejsou dodávány žádné náhradní díly |
| Obecné informace | Dokovací stanice pro klonování a JBOD, ideální pro zálohování a rozšíření úložiště |
Často kladené otázky - IB120CLU3 Icy Box
Dotazy uživatelů ohledně IB120CLU3 Icy Box
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Externí pevný disk ve formátu PDF zdarma! Najděte svůj návod IB120CLU3 - Icy Box a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. IB120CLU3 značky Icy Box.
NÁVOD K OBSLUZE IB120CLU3 Icy Box
Návod k použití IB-120CL-U3
Dockingstation pro 2x 2,5" a 3,5" SATA HDD


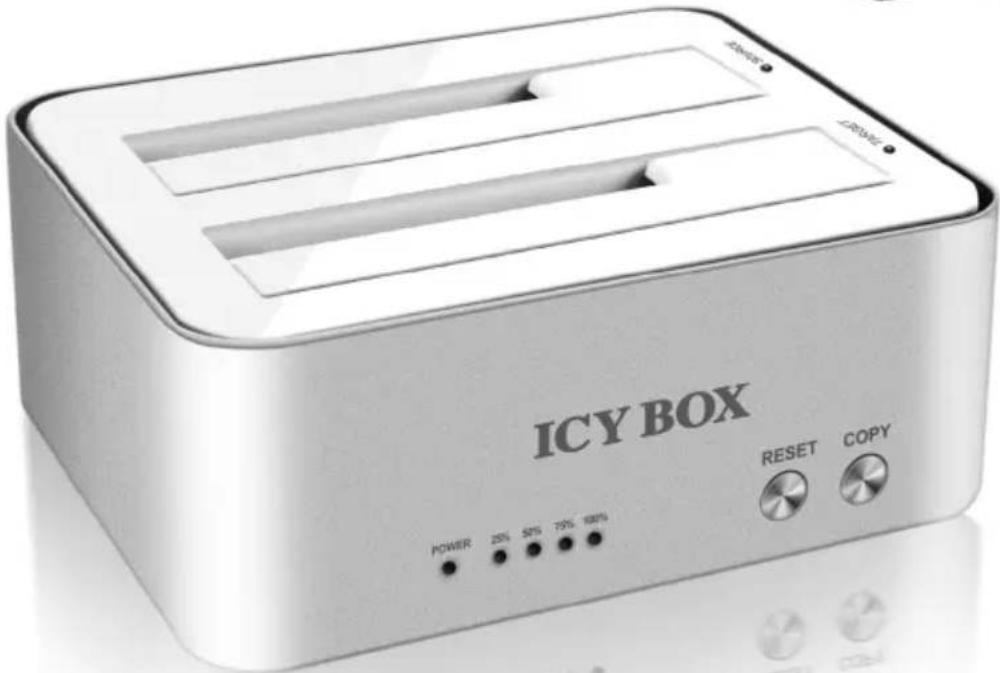

ICY BOX POWER 25% 50% 75% 100% RESET COPY
Manual IB-120CL-U3

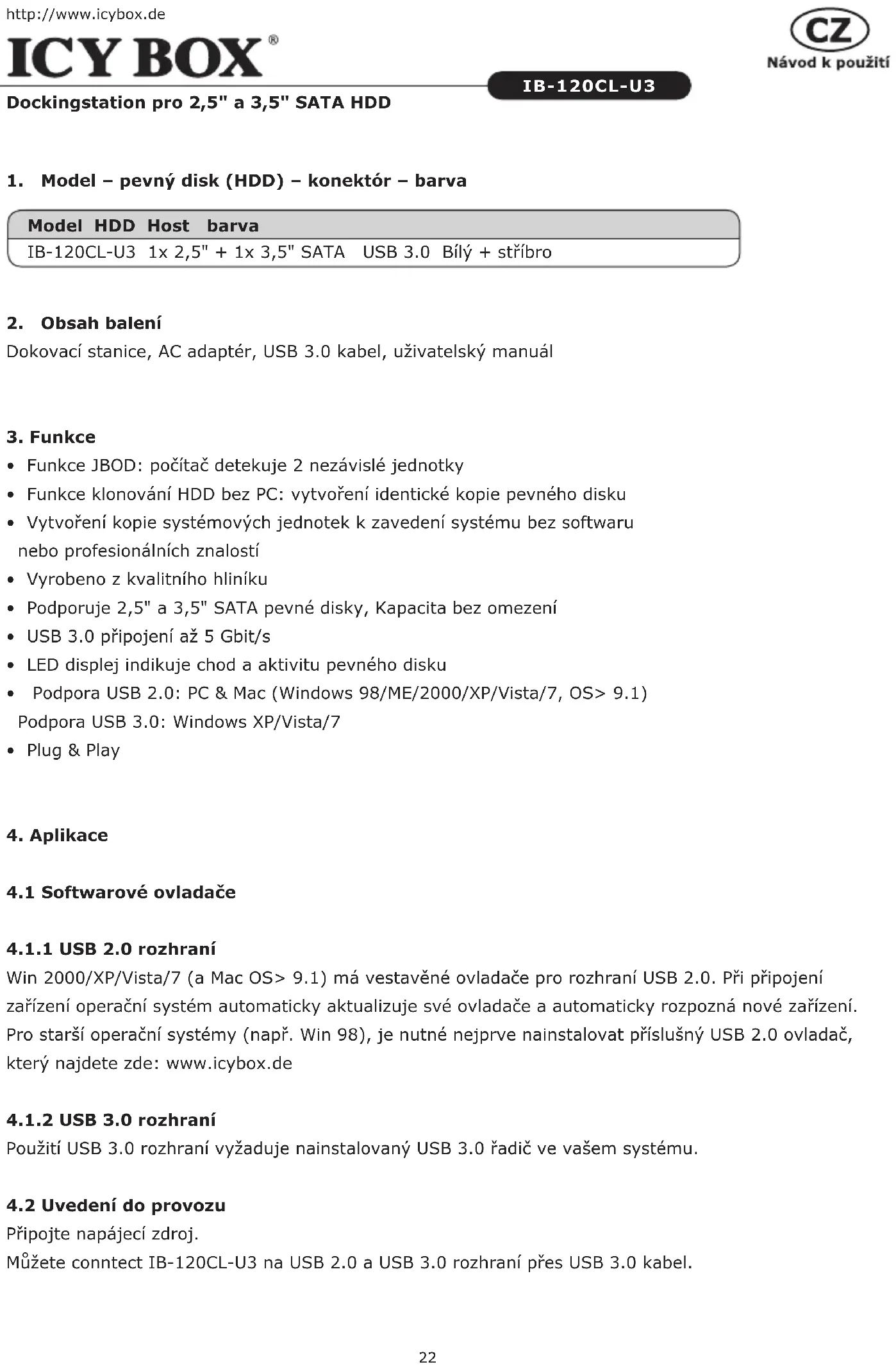

Návod k použití IB-120CL-U3
Dockingstation pro 2x 2,5" a 3,5" SATA HDD 22-23
1. Model - pevný disk (HDD) - konektor - barva
Model HDD Host barva
IB-120CL-U3 1x 2,5" + 1x 3,5" SATA USB 3.0 Bílý + stříbro
2. Obsah balení
Dokovací stanice, AC adaptér, USB 3.0 kabel, uživatelský manuál
3. Funkce
- Funkce JBOD: počítač detekuje 2 nezávislé jednotky
- Funkce klonování HDD bez PC: vytvoření identické kopie pevného disku
- Vytvoření kopie systémových jednotek k zavedení systému bez softwaru nebo profesionálních znalostí
• Vyrobeno z kvalitního hliníku - Podporuje 2,5" a 3,5" SATA pevné disky, Kapacita bez omezení
• USB 3.0 připojení až 5 Gbit/s
• LED displej indikuje chod a aktivitu pevného disku - Podpora USB 2.0: PC & Mac (Windows 98/ME/2000/XP/Vista/7, OS> 9.1)
Podpora USB 3.0: Windows XP/Vista/7 - Plug & Play
4. Aplikace
4.1 Softwarové ovladače
4.1.1 USB 2.0 rozhraní
Win 2000/XP/Vista/7 (a Mac OS> 9.1) má vestavěné ovladače pro rozhraní USB 2.0. Při připojení zařízení operační systém automaticky aktualizuje své ovladače a automaticky rozpozná nové zařízení. Pro starší operační systémy (např. Win 98), je nutné nejprve nainstalovat příslušný USB 2.0 ovladač, který najdete zde: www.icybox.de
4.1.2 USB 3.0 rozhraní
Použití USB 3.0 rozhraní vyžaduje nainstalovaný USB 3.0 řadič ve vašem systému.
4.2 Uvedení do provozu
Připojte napájecí zdroj.
Můžete connect IB-120CL-U3 na USB 2.0 a USB 3.0 rozhraní přes USB 3.0 kabel.
4.3 HDD instalace
Nový pevný disk musí být předem naformátovaný aby se zobrazíl na pracovní ploše.
4.4 Funkce JBOD
IB-120CL-U3 má základní funkci JBOD*. Jednoduše připojte IB-120CL-U3 k počítači a disky HDD budou detekovány jako nezávislé jednotky.
* JBOD znamená "Just a Bunch Of Disks" (Jen skupina disků)
4.5 Funkce klonování HDD
- Před procesem klonování odpojte USB kabel od jednotky.
- Vložte zdrojovou jednotku do slotu A (source) a cílovou jednotku do slotu B (target).
- Zařízení zapněte a stiskněte tlačítko klonování (copy) na 4 sekundy, dokud nezačne blikat kontrolka LED slotu A (source) z důvodu přípravy hardwaru.
- Čtyři zelený kontrolky indikující průběh operace od 25 % do 100 % budou blikat.
- Po skončení procesu klonování se všechny čtyři zelený kontrolky LED trvale rozsvítí. Kontrolky LED obou slotů zhasnou.
4.6 Informace k funkci klonování
Protože proces klonování kopíruje jednotlivé bajty zdrojového disku HDD, podle kapacity disku HDD může proces trvat několik hodin.
- Po dokončení procesu klonování se může v některých případech stát, že počítač nebude schopen identifikovat obě jednotky, protože mají přiřazeno stejné písmeno jednotky. Aby bylo možné jednotky oddělit, musíte přiřadit jedné jednotce nové písmeno jednotky nástrojem "Správce disků" (Windows).
- Jestliže je do slotu A (source) zapojena jen jedna jednotka, rozsvítí se všechny kontroly LED zobra-zující průběh. Upozorňují tak na nutnost vložit disk HDD do slotu B (target) ke klonování.
- Cílová jednotka HDD musí být stejné velikosti nebo větší než zdrojová jednotka HDD.
- Jestliže je cílová jednotka menší než zdrojová, kontrolka LED slotu A (source) zhasne a kontrolka LED slotu B (target) bude blikat. Tím indikuje, že operaci nelze spustit.
Systém umožňuje vytvořit nový svazek se zbývajícím místem na cílovém disku HDD po klonování.
