Typ produktu	Docking stanice pro pevné disky
Značka	Icy Box
Model	IB121CL6G
Rozhraní	USB 3.0 (zpětně kompatibilní s USB 2.0)
Kompatibilní formáty disků	2,5" a 3,5" SATA, Seagate GoFlex 2,5"
Podporovaná kapacita	Neomezená (podle disku)
Hlavní funkce	Dvě nezávislé pozice, klonování HDD bez PC
Rychlost přenosu	Až 5 Gbit/s (USB 3.0)
Kompatibilita systému (USB 2.0)	Windows 98/ME/2000/XP/Vista/7/8, Mac OS >9.1
Kompatibilita systému (USB 3.0)	Windows XP/Vista/7/8, OS X >10.8
Napájení	Součástí je síťový adaptér
Dodávané kabely	USB 3.0 kabel
Hot Swap	Ano
Plug & Play	Ano
Pouzdro	Kartáčovaný hliník
Barva	Stříbrná a černá
LED indikátory	Napájení (modrá/červená), přístup k diskům, průběh klonování
Obsah balení	Docking stanice, síťový adaptér, USB 3.0 kabel, manuál
Funkce klonování	Sektorová kopie bez PC, aktivace tlačítkem MODE
Průběh klonování	4úrovňový LED indikátor (25%, 50%, 75%, 100%)
Údržba	Čistěte měkkým suchým hadříkem, nepoužívejte tekutiny ani abrazivní prostředky
Bezpečnost	Používejte dodávaný adaptér, vyhněte se nárazům a vlhkosti, neotvírejte pouzdro

Často kladené otázky - IB121CL6G Icy Box

Jak naklonovat pevný disk bez počítače?

Vložte zdrojový disk do slotu HDD1 a cílový disk do HDD2. Stiskněte tlačítko napájení, poté podržte tlačítko MODE po dobu 3 sekund pro přepnutí do režimu klonování (kontrolka se změní na červenou). Stiskněte START pro spuštění klonování. Průběh je indikován LED diodami na 25 %, 50 %, 75 % a 100 %.

Jaké typy pevných disků jsou kompatibilní?

Stanice přijímá pevné disky SATA ve formátech 2,5 palce a 3,5 palce a také externí disky Seagate GoFlex o velikosti 2,5 palce.

Co dělat, pokud LED diody HDD1 a HDD2 rychle blikají po stisknutí START?

To znamená, že cílový disk (HDD2) je menší než zdrojový disk (HDD1). Nahraďte cílový disk diskem stejné nebo větší velikosti a zkuste to znovu.

Jak inicializovat nový pevný disk, aby byl rozpoznán?

Nový disk musí být inicializován, rozdělen a naformátován operačním systémem. V systému Windows použijte nástroj Správa disků; v systému Mac použijte Disk Utility.

Mohu používat obě pozice nezávisle?

Ano, každá pozice je počítačem detekována jako nezávislá jednotka. Můžete připojit dva disky různých značek, modelů nebo kapacit současně.

Funguje stanice s USB 2.0?

Ano, je zpětně kompatibilní s USB 2.0, ale rychlost přenosu bude omezena na USB 2.0 (480 Mbit/s). Funguje v systémech Windows 98/ME/2000/XP/Vista/7/8 a Mac OS >9.1.

Které operační systémy jsou podporovány v režimu USB 3.0?

V režimu USB 3.0 je stanice kompatibilní s Windows XP/Vista/7/8 a Mac OS X >10.8. Musíte mít v počítači nainstalovaný řadič USB 3.0.

Jak přepínat mezi režimem PC a režimem klonování?

V režimu PC je kontrolka napájení modrá. Pro přepnutí do režimu klonování podržte stisknuté tlačítko MODE po dobu 3 sekund; kontrolka se změní na červenou. Pro návrat do režimu PC stiskněte znovu MODE nebo restartujte stanici.

Co dělat, pokud se po klonování oba disky zobrazí se stejným písmenem?

V systému Windows přejděte do Správa disků a přiřaďte jednomu z disků nové písmeno jednotky. Tím se předejde konfliktům identifikace.

Jak provádět údržbu docking stanice?

Před čištěním odpojte zařízení. K otření pouzdra použijte měkký suchý hadřík. Nepoužívejte tekuté nebo abrazivní prostředky. Vyhněte se nárazům a vlhkosti.

NÁVOD K OBSLUZE IB121CL6G Icy Box

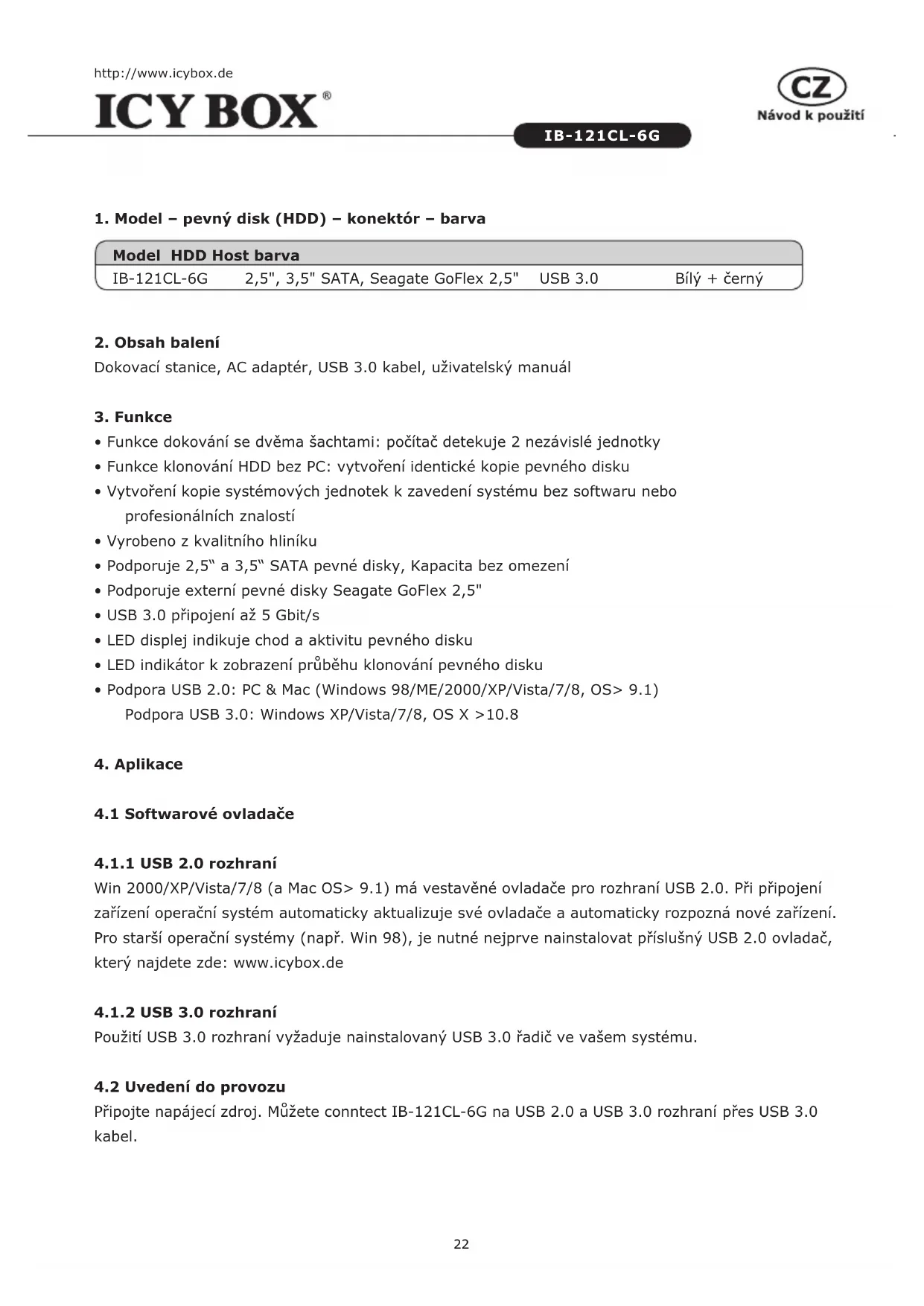

Návod k použití IB-121CL-6G.... 22-23

1. Model - pevný disk (HDD) - konektor - barva

Model HDD Host barva

IB-121CL-6G 2,5", 3,5" SATA, Seagate GoFlex 2,5" USB 3.0 Bílý + černý

2. Obsah balení

Dokovací stanice, AC adaptér, USB 3.0 kabel, uživatelský manuál

3. Funkce

• Funkce dokování se dvěma šachtami: počítač detekuje 2 nezávislé jednotky
• Funkce klonování HDD bez PC: vytvoření identické kopie pevného disku
• Vytvoření kopie systémových jednotek k zavedení systému bez softwaru nebo profesionálních znalostí
  • Vyrobeno z kvalitního hliníku
• Podporuje 2,5" a 3,5" SATA pevné disky, Kapacita bez omezení
• Podporuje externí pevné disky Seagate GoFlex 2,5"
  • USB 3.0 připojení až 5 Gbit/s
• LED displej indikuje chod a aktivitu pevného disku
• LED indikátor k zobrazení průběhu klonování pevného disku
• Podpora USB 2.0: PC & Mac (Windows 98/ME/2000/XP/Vista/7/8, OS> 9.1)
  Podpora USB 3.0: Windows XP/Vista/7/8, OS X >10.8

4. Aplikace

4.1 Softwarové ovladače

4.1.1 USB 2.0 rozhraní

Win 2000/XP/Vista/7/8 (a Mac OS> 9.1) má vestavěné ovladače pro rozhraní USB 2.0. Při připojení zařízení operační systém automaticky aktualizuje své ovladače a automaticky rozpozná nové zařízení. Pro starší operační systémy (např. Win 98), je nutné nejprve nainstalovat příslušný USB 2.0 ovladač, který najdete zde: www.icybox.de

4.1.2 USB 3.0 rozhraní

Použití USB 3.0 rozhraní vyžaduje nainstalovaný USB 3.0 řadič ve vašem systému.

4.2 Uvedení do provozu

Připojte napájecí zdroj. Můžete connect IB-121CL-6G na USB 2.0 a USB 3.0 rozhraní přes USB 3.0 kabel.

4.3 HDD instalace

Nový pevný disk musí být předem naformátovaný aby se zobrazíl na pracovní ploše.

4.4 Funkce dokování se dvěma šachtami

Přístroj IB-121CL-6G umožňuje používat 2 různé pevné disky bez ohledu na jejich značku, model nebo kapacitu prostřednictvím jednoho USB připojení. Jednoduše připojte IB-121CL-6G k počítači a disky HDD budou detekovány jako nezávislé jednotky. Díky podpoře připojování za chodu systému lze vyměňovat pevné disky u běžícího systému.

4.5 Funkce klonování pevných disků

• Před zahájením klonování odpojte od přístroje USB kabel.
• Vložte zdrojovou jednotku do slotu HDD1 (zdroj) a cílovou jednotku do slotu HDD2 (cíl).
• Jednotku zapněte stisknutím tlačítka Power. Kontrolka LED napájení se rozsvítí modře jako v režimu s PC.
• Ke změně režimu klonování stiskněte dlouze na 3 sekundy tlačítko MODE. Barva kontrolka LED napájení se změní z modré na červenou.
• Stiskněte tlačítko start. Kontroly LED šachet HDD1 a HDD2 začnou blikat. První kontrolka LED indikátoru průběhu (25%) rovněž začne blikat. Probíhá klonování.
• Jakmile indikátor stavu dosáhne 100 % a přestane blikat, proces klonování je dokončen. Stiskem tlačítka napájení vypněte napájení a poté vyjměte pevné disky.

4.6 Informace k funkci klonování

Protože proces klonování kopíruje jednotlivé bajty zdrojového disku HDD, podle kapacity disku HDD může proces trvat několik hodin.

- Po dokončení procesu klonování se může v některých případech stát, že počítač nebude schopen identifikovat obě jednotky, protože mají přiřazeno stejné písmeno jednotky. Aby bylo možné jednotky oddělit, musíte přiřadit jedné jednotce nové písmeno jednotky nástrojem „Správce disků“ (Windows).

- Je-li zapojena pouze jedna jednotka do šachty HDD1 (zdroj), nedojde po stisknutí tlačítka Start k žádné akci.

- Cílová jednotka pevného disku (HDD2) musí být stejné velikosti nebo větší než zdrojová jednotka pevného disku (HDD1).

- Je-li cílová jednotka (HDD2) menší než zdrojová (HDD1), po stisknutí tlačítka Start začnou kontrol ky LED obou pozic HDD1 i HDD2 rychle blikat. Stiskem tlačítka napájení vypněte napájení a poté pevné disky vyjměte.
