NÁVOD K OBSLUZE IB141CLU3 Icy Box
Návod k použití IB-141CL-U3....23-24
Product overview
Top view
Side view

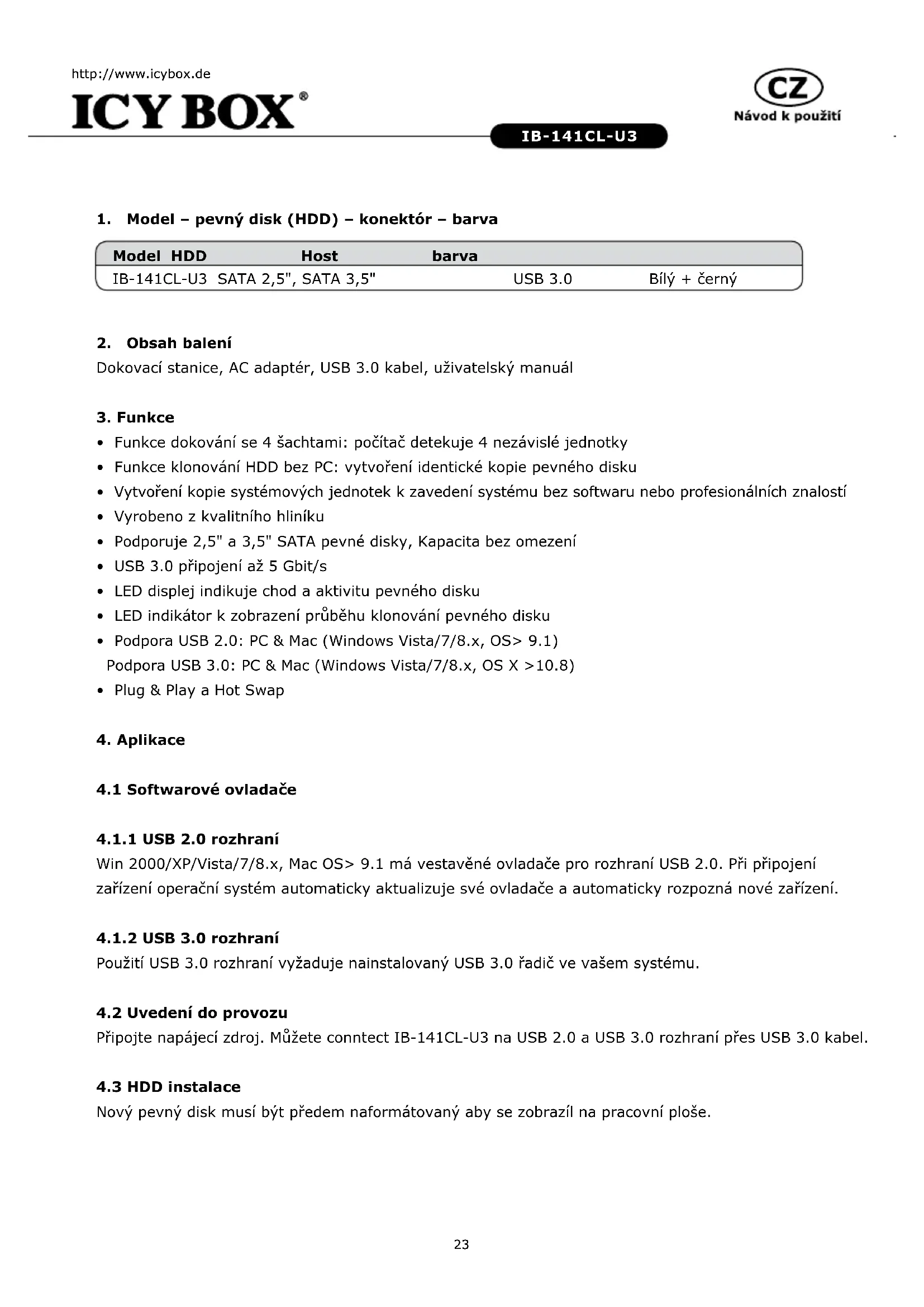

1. Model - pevný disk (HDD) - konektor - barva
| Model HDD | Host | barva | ||
| IB-141CL-U3 | SATA 2,5", SATA 3,5" | USB 3.0 | Bílý + černý |
2. Obsah balení
Dokovací stanice, AC adaptér, USB 3.0 kabel, uživatelský manuál
3. Funkce
- Funkce dokování se 4 šachtami: počítač detekuje 4 nezávislé jednotky
- Funkce klonování HDD bez PC: vytvoření identické kopie pevného disku
- Vytvoření kopie systémových jednotek k zavedení systému bez softwaru nebo profesionálních znalostí
• Vyrobeno z kvalitního hliníku - Podporuje 2,5" a 3,5" SATA pevné disky, Kapacita bez omezení
• USB 3.0 připojení až 5 Gbit/s
• LED displej indikuje chod a aktivitu pevného disku - LED indikátor k zobrazení průběhu klonování pevného disku
- Podpora USB 2.0: PC & Mac (Windows Vista/7/8.x, OS>9.1)
Podpora USB 3.0: PC & Mac (Windows Vista/7/8.x, OS X >10.8) - Plug & Play a Hot Swap
4. Aplikace
4.1 Softwarové ovladače
4.1.1 USB 2.0 rozhraní
Win 2000/XP/Vista/7/8.x, Mac OS> 9.1 má vestavěné ovladače pro rozhraní USB 2.0. Při připojení zařízení operační systém automaticky aktualizuje své ovladače a automaticky rozpozná nové zařízení.
4.1.2 USB 3.0 rozhraní
Použití USB 3.0 rozhraní vyžaduje nainstalovaný USB 3.0 řadič ve vašem systému.
4.2 Uvedení do provozu
Připojte napájecí zdroj. Můžete connect IB-141CL-U3 na USB 2.0 a USB 3.0 rozhraní přes USB 3.0 kabel.
4.3 HDD instalace
Nový pevný disk musí být předem naformátovaný aby se zobrazíl na pracovní ploše.
4.4 Funkce dokování se 4 šachtami
Přístroj IB-141CL-U3 umožňuje používat 4 různé pevné disky bez ohledu na jejich značku, model nebo kapacitu prostřednictvím jednoho USB připojení. Jednoduše připojte IB-141CL-U3 k počítači a disky HDD budou detekovány jako nezávislé jednotky. Díky podpoře připojování za chodu systému lze vyměňovat pevné disky u běžícího systému.
4.5 Funkce klonování pevných disků
- Před zahájením klonování odpojte od přístroje USB kabel.
- Vložte zdrojovou jednotku do slotu Source (zdroj) a cílovou jednotku do slotu Target 1-3 (cíl).
- Jednotku zapněte stisknutím tlačítka Power. Kontrolka LED napájení se rozsvítí modře jako v režimu s PC.
- Ke změně režimu klonování stiskněte dlouze na 3 sekundy tlačítko MODE. Barva kontrolka LED napájení se změní z modré na červenou.
- Stiskněte tlačítko start. Kontroly LED šachet Source a Target 1-3 začnou blikat. První kontrolka LED indikátoru průběhu (25%) rovněž začne blikat. Probíhá klonování.
- Jakmile indikátor stavu dosáhne 100 % a přestane blikat, proces klonování je dokončen. Stiskem tlačítka napájení vypněte napájení a poté vyjměte pevné disky.
4.6 Informace k funkci klonování
Protože proces klonování kopíruje jednotlivé bajty zdrojového disku HDD, podle kapacity disku HDD může proces trvat několik hodin.
- Po dokončení procesu klonování se může v některých případech stát, že počítač nebude schopen identifikovat obě jednotky, protože mají přiřazeno stejné písmeno jednotky. Aby bylo možné jednotky oddělit, musíte přiřadit jedné jednotce nové písmeno jednotky nástrojem „Správce disků“ (Windows).
- Je-li zapojena pouze jedna jednotka do šachty Source (zdroj), nedojde po stisknutí tlačítka Start k žádné akci.
- Cílová jednotka pevného disku (Target 1-3) musí být stejné velikosti nebo větší než zdrojová jednot ka pevného disku (Source).
- Je-li cílová jednotka (Target 1-3) menší než zdrojová (Source), po stisknutí tlačítka Start začnou kontrolky LED obou pozic Source i Target 1-3 rychle blikat. Stiskem tlačítka napájení vypněte napájení a poté pevné disky vyjměte.
