Tipo de produto	Baía de disco rígido 3.5" sem gaveta para baía 5.25"
Marca	Icy Box
Modelo	IB176SSKB
Material	Alumínio e metal
Interfaces	SATA I/II/III (6 Gbit/s), compatível SAS
Capacidade do disco	Sem limite (suporta discos rígidos SATA/SAS 3.5")
Troca a quente	Sim
Sistema de travamento	Chave incluída
Interruptor de alimentação	Sim, botão liga/desliga (pressione 3 segundos)
Indicadores luminosos	LED azul: alimentação e acesso ao disco (piscando)
Ventilador	Controle inteligente: modo AUTO (0-4500 rpm) ou HIGH (4500 rpm)
Alarme do ventilador	Bip sonoro + indicador laranja se falha ou temperatura >30°C
Alarme de temperatura	Bip sonoro + indicador vermelho se temperatura >55°C
Modo silencioso	Botão Mute para desativar temporariamente o alarme sonoro
Montagem	Em uma baía 5.25" (fixação por parafusos)
Conteúdo da embalagem	IB176SSKB, 2 chaves, 4 parafusos, cabo SATA, clipes de segurança
Dimensões (estimadas)	146 x 42 x 203 mm (C x A x P)
Peso (estimado)	400 g
Alimentação	Através de conector SATA de 15 pinos (fornecido pela fonte de alimentação do PC)
Garantia	2 anos (padrão do fabricante)

Perguntas frequentes - IB176SSKB Icy Box

Como instalar o IB176SSKB no meu computador?

Desligue o computador, insira o gabinete em uma baía 5.25" livre, fixe-o com os parafusos fornecidos, conecte o cabo SATA à placa-mãe e o cabo de alimentação SATA à fonte de alimentação do PC. Feche o gabinete e religue.

Quais tipos de discos rígidos são compatíveis?

O gabinete aceita discos rígidos SATA e SAS no formato 3.5" (padrão). Discos SSD 2.5" não são compatíveis sem adaptador.

Como usar o travamento com chave?

Insira a chave na fechadura localizada na parte frontal do gabinete. Gire-a para travar ou destravar o disco rígido. Isso impede a remoção não autorizada do disco.

O que significam os diferentes indicadores luminosos?

O indicador azul fixo indica que a alimentação está ligada. Um piscar azul significa acesso ao disco rígido. Em caso de alarme, um indicador laranja (falha no ventilador) ou vermelho (temperatura excessiva) pisca.

Como alterar o modo do ventilador?

Um botão na parte traseira do gabinete permite alternar entre os modos AUTO e HIGH. No modo AUTO, a velocidade varia de acordo com a temperatura; no modo HIGH, o ventilador gira em velocidade máxima a partir de 30°C.

O que fazer se o alarme sonoro disparar?

O alarme indica falha no ventilador (temperatura >30°C) ou superaquecimento (>55°C). Pressione o botão Mute para parar o bip. Verifique o ventilador e a circulação de ar; se o problema persistir, substitua o ventilador.

Posso trocar um disco rígido a quente (hot swap)?

Sim, o gabinete suporta hot swap. Certifique-se de que o disco não está sendo acessado, em seguida, remova-o cuidadosamente após pressionar o botão de alimentação (3 segundos) para cortar a alimentação do gabinete.

Como desligar o gabinete?

Pressione o botão de alimentação na frente por 3 segundos. O indicador azul apaga. A alimentação é cortada automaticamente se você remover o disco rígido.

O ventilador só gira quando necessário?

No modo AUTO, o ventilador permanece parado abaixo de 30°C para operação silenciosa. Ele liga automaticamente quando a temperatura ultrapassa 30°C.

O que fazer se o disco rígido não for detectado?

Verifique as conexões SATA e de alimentação. Certifique-se de que o disco é compatível (SATA/SAS 3.5"). Tente outro cabo SATA ou outra porta na placa-mãe. Verifique se a alimentação do gabinete está ligada (indicador azul).

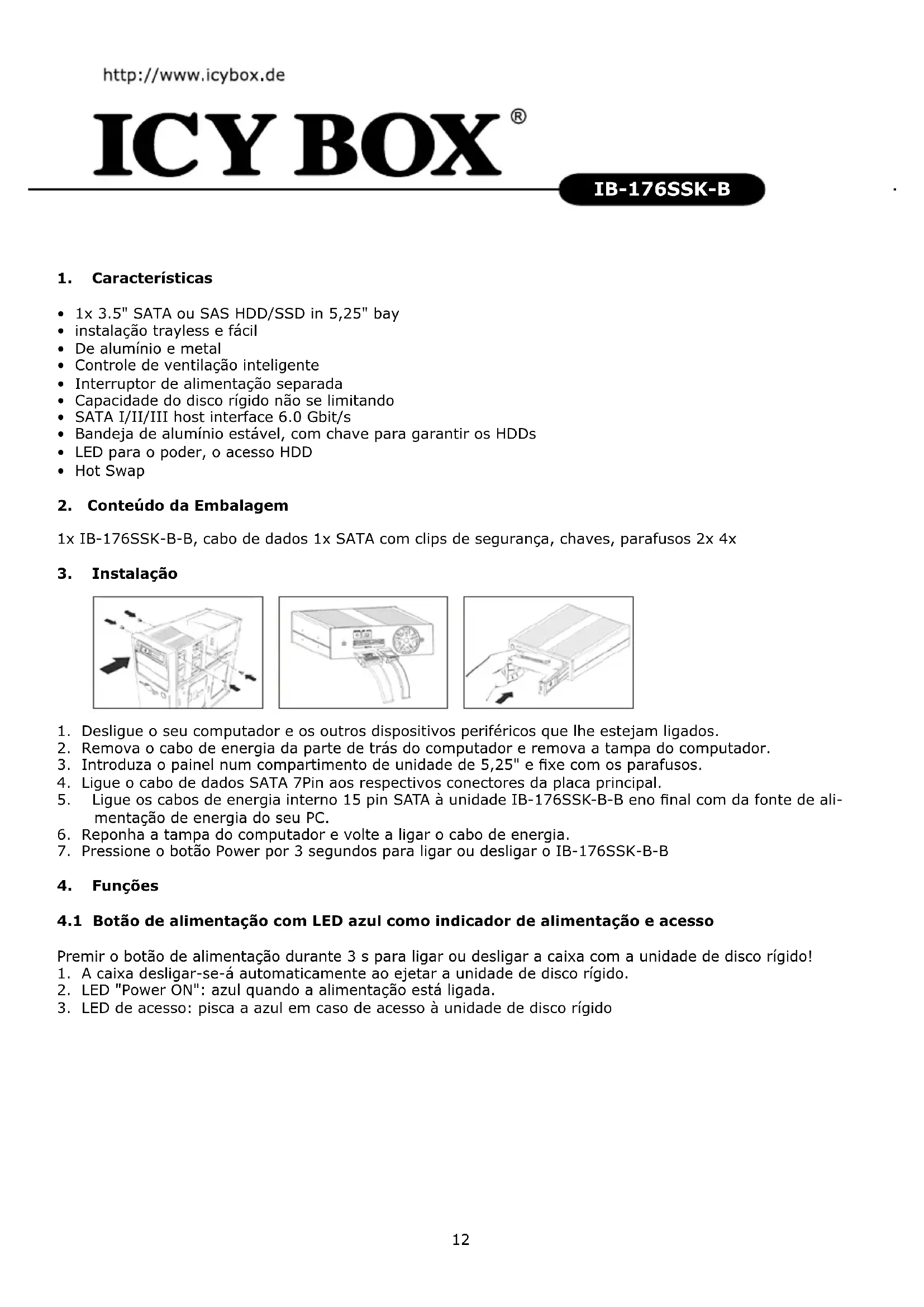

MANUAL DE UTILIZADOR IB176SSKB Icy Box

Instruções IB-176SSK-B

Instruções IB-176SSK-B

• 1x 3.5" SATA ou SAS HDD/SSD in 5,25" bay
- instalação trayless e fácil
- De alumínio e metal
- Controle de ventilação inteligente
- Interruptor de alimentação separada
- Capacidade do disco rígido não se limitando
• SATA I/II/III host interface 6.0 Gbit/s
- Bandeja de alumínio estável, com chave para garantir os HDDs
• LED para o poder, o acesso HDD
- Hot Swap

2. Conteúdo da Embalagem

1x IB-176SSK-B-B, cabo de dados 1x SATA com clips de segurança, chaves, parafusos 2x 4x

3. Instalação

1. Desligue o seu computador e os outros dispositivos periféricos que lhe estejam ligados.
2. Remova o cabo de energia da parte de trás do computador e remova a tampa do computador.
3. Introduza o painel num compartimento de unidade de 5,25" e fixe com os parafusos.
4. Ligue o cabo de dados SATA 7Pin aos respectivos conectores da placa principal.
5. Ligue os cabos de energia interno 15 pin SATA à unidade IB-176SSK-B-B eno final com da fonte de alimentação de energia do seu PC.
6. Reponha a tampa do computador e volte a ligar o cabo de energia.
7. Pressione o botão Power por 3 segundos para ligar ou desligar o IB-176SSK-B-B

4. Funções

4.1 Botão de alimentação com LED azul como indicador de alimentação e acesso

Premir o botão de alimentação durante 3 s para ligar ou desligar a caixa com a unidade de disco rígido!

1. A caixa desligar-se-á automaticamente ao ejetar a unidade de disco rígido.

2. LED "Power ON": azul quando a alimentação está ligada.

3. LED de acesso: pisca a azul em caso de acesso à unidade de disco rígido

4. A caixa desligar-se-á automaticamente ao ejetar a unidade de disco rígido.

5. LED "Power ON": azul quando a alimentação está ligada.
6. LED de acesso: pisca a azul em caso de acesso à unidade de disco rígido

4.2 Modo de ventoinha

Com o botão Modo de ventoinha situado na traseira, pode escolher entre "AUTO" e "HIGH"

Modo AUTO:

Temperatura Velocidade da ventoinha

1. < 30 °C 0 r.p.m. (não trabalha)

2. 30 °C 2000 - 2500 r.p.m.

3. 40 °C 4500 r.p.m. (ponto mais alto)

4. Regresso a 30 °C A ventoinha pára automaticamente

Modo HIGH:

Temperatura Velocidade da ventoinha

1. < 30 °C 0 r.p.m. (não trabalha)

2. 30 °C 4500 r.p.m. (ponto mais alto)

3. Regresso a 30 °C A ventoinha pára automaticamente

4.3 Alarme de avaria na ventoinha

Se a temperatura for superior a 30 °C, mas a ventoinha for parada por um qualquer motivo, o sinal sonoro começa a emitir um alarme áudio "bip" e o LED cor de laranja de alerta no botão 2 pisca. Ao premir o "Botão Mute", o sinal sonoro deixa de emitir um "bip", mas o LED cor de laranja continua a piscar. Depois de a avaria da ventoinha estar resolvida, o alarme áudio e o alarme LED irão parar.

4.4 Alarme de temperatura excessiva

Se a temperatura for superior a 55 °C, o sinal sonoro começa a emitir um alarme áudio de "bip", o LED de alarme vermelho no botão 2 pisca. Ao premir o "Botão Mute", o sinal sonoro deixa de emitir um "bip", mas o LED vermelho continua a piscar. Depois de a avaria da ventoinha estar resolvida, o alarme áudio e o alarme LED irão parar.

ICY BOX®

IB-176SSK-B

1. Caratteristiche

Se a temperatura for superior a 30 °C, mas a ventoinha for parada por um qualquer motivo, o sinal sonoro começa a emitir um alarme áudio "bip" e o LED cor de laranja de alerta no botão 2 pisca. Ao premir o "Botão Mute", o sinal sonoro deixa de emitir um "bip", mas o LED cor de laranja continua a piscar. Depois de a avaria da ventoinha estar resolvida, o alarme áudio e o alarme LED irão parar.

4.4 Alarme de temperatura excessiva

Se a temperatura for superior a 55 °C, o sinal sonoro começa a emitir um alarme áudio de "bip", o LED de alarme vermelho no botão 2 pisca. Ao premir o "Botão Mute", o sinal sonoro deixa de emitir um "bip", mas o LED vermelho continua a piscar. Depois de a avaria da ventoinha estar resolvida, o alarme áudio e o alarme LED irão parar.

ICY BOX®

IB-176SSK-B
