IB176SSKB - Další počítačové příslušenství Icy Box - Bezplatný návod k obsluze

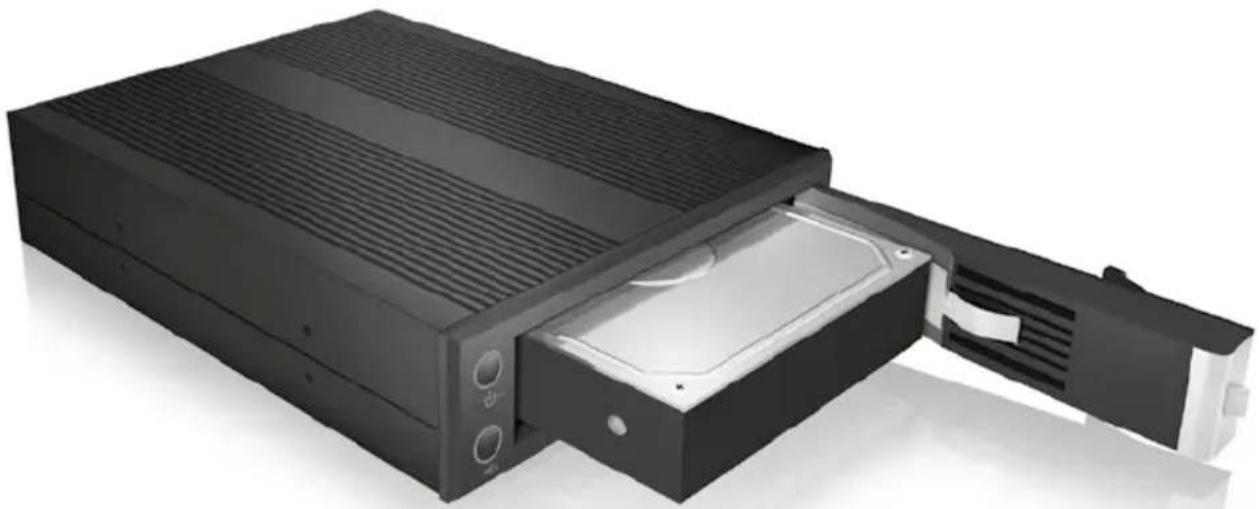

Typ produktu	3.5\" pevný disk do 5.25\" pozice bez šuplíku
Značka	Icy Box
Model	IB176SSKB
Materiál	Hliník a kov
Rozhraní	SATA I/II/III (6 Gbit/s), kompatibilní s SAS
Kapacita disku	Bez omezení (podporuje SATA/SAS 3.5\" pevné disky)
Hot Swap	Ano
Zamykací systém	Součástí je klíč
Vypínač napájení	Ano, tlačítko zapnutí/vypnutí (stisk na 3 sekundy)
Indikátory	Modrá LED: napájení a přístup k disku (bliká)
Ventilátor	Inteligentní řízení: režim AUTO (0-4500 ot/min) nebo HIGH (4500 ot/min)
Alarm ventilátoru	Zvukový signál + oranžový indikátor při poruše nebo teplotě >30°C
Teplotní alarm	Zvukový signál + červený indikátor při teplotě >55°C
Tichý režim	Tlačítko Mute pro dočasné vypnutí zvukového alarmu
Montáž	Do 5.25\" pozice (upevnění šrouby)
Obsah balení	IB176SSKB, 2 klíče, 4 šrouby, SATA kabel, bezpečnostní spony
Rozměry (odhadované)	146 x 42 x 203 mm (Š x V x H)
Hmotnost (odhadovaná)	400 g
Napájení	Přes 15pinový SATA konektor (dodává napájení PC)
Záruka	2 roky (standard výrobce)

Často kladené otázky - IB176SSKB Icy Box

Jak nainstalovat IB176SSKB do mého počítače?

Odpojte počítač, vložte jednotku do volné 5.25" pozice, připevněte ji přiloženými šrouby, připojte SATA kabel k základní desce a SATA napájecí kabel ke zdroji počítače. Zavřete skříň a znovu zapojte.

Jaké typy pevných disků jsou kompatibilní?

Jednotka přijímá SATA a SAS pevné disky formátu 3.5" (standard). Disky SSD 2.5" nejsou bez adaptéru kompatibilní.

Jak používat zamykání klíčem?

Zasuňte klíč do zámku na přední straně jednotky. Otočením uzamknete nebo odemknete pevný disk. Tím zabráníte neoprávněnému vyjmutí disku.

Co znamenají různé indikátory?

Pevně svítící modrá LED znamená zapnuté napájení. Modré blikání značí přístup k pevnému disku. Při alarmu bliká oranžová (porucha ventilátoru) nebo červená (nadměrná teplota) LED.

Jak změnit režim ventilátoru?

Tlačítko na zadní straně jednotky umožňuje přepínání mezi režimy AUTO a HIGH. V režimu AUTO se rychlost mění podle teploty; v režimu HIGH běží ventilátor na plné otáčky již při 30°C.

Co dělat, když se spustí zvukový alarm?

Alarm signalizuje poruchu ventilátoru (teplota >30°C) nebo přehřátí (>55°C). Stiskněte tlačítko Mute pro vypnutí pípání. Zkontrolujte ventilátor a proudění vzduchu; pokud problém přetrvává, vyměňte ventilátor.

Mohu vyměnit pevný disk za provozu (hot swap)?

Ano, jednotka podporuje hot swap. Ujistěte se, že disk není právě používán, poté jej jemně vytáhněte po stisknutí tlačítka napájení (3 sekundy) pro vypnutí napájení jednotky.

Jak vypnout jednotku?

Stiskněte přední tlačítko napájení na 3 sekundy. Modrá LED zhasne. Napájení se automaticky vypne, pokud vyjmete pevný disk.

Ventilátor běží jen když je to nutné?

V režimu AUTO zůstává ventilátor pod 30°C vypnutý pro tichý provoz. Spouští se automaticky, když teplota překročí 30°C.

Co dělat, když není pevný disk detekován?

Zkontrolujte SATA a napájecí připojení. Ujistěte se, že je disk kompatibilní (SATA/SAS 3.5"). Zkuste jiný SATA kabel nebo jiný port na základní desce. Zkontrolujte, zda je napájení jednotky zapnuté (modrá LED).

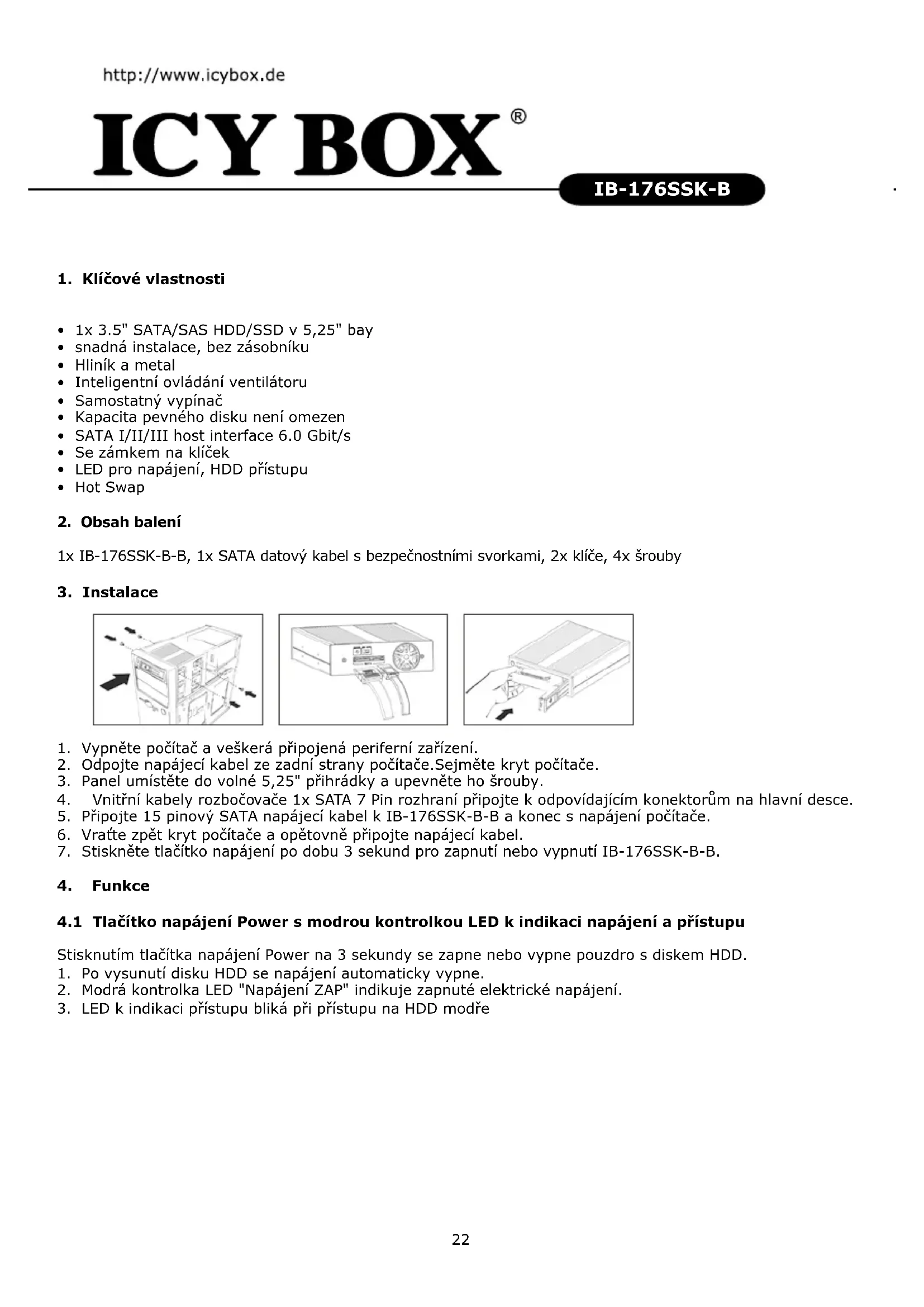

NÁVOD K OBSLUZE IB176SSKB Icy Box

Výměnný rámeček pro 3,5" SATA/SAS HDD

Výměnný rámeček pro 3,5" SATA/SAS HDD....22-23

ICY BOX®

IB-176SSK-B

1. Features

1. Klíčové vlastnosti

• 1x 3.5" SATA/SAS HDD/SSD v 5,25" bay
- snadná instalace, bez zásobníku
- Hliník a metal
- Inteligentní ovládání ventilátoru
- Samostatný vypínač
- Kapacita pevného disku není omezen
• SATA I/II/III host interface 6.0 Gbit/s
• Se zámkem na klíček
• LED pro napájení, HDD přístupu
- Hot Swap

2. Obsah balení

1x IB-176SSK-B-B, 1x SATA datový kabel s bezpečnostními svorkami, 2x klíče, 4x šrouby

3. Instalace

1. Vypněte počítač a veškerá připojená periferní zařízení.
2. Odpojte napájecí kabel ze zadní strany počítače.Sejměte kryt počítače.
3. Panel umístěte do volné 5,25" přihrádky a upevněte ho šrouby.
4. Vnitřní kabely rozbočovače 1x SATA 7 Pin rozhraní připojte k odpovídajícím konektorům na hlavní desce.
5. Připojte 15 pinový SATA napájecí kabel k IB-176SSK-B-B a konec s napájení počítače.
6. Vratte zpět kryt počítače a opětovně připojte napájecí kabel.
7. Stiskněte tlačítko napájení po dobu 3 sekund pro zapnutí nebo vypnutí IB-176SSK-B-B.

4. Funkce

4.1 Tlačítko napájení Power s modrou kontrolkou LED k indikaci napájení a přístupu

Stisknutím tlačítka napájení Power na 3 sekundy se zapne nebo vypne pouzdro s diskem HDD.

1. Po vysunutí disku HDD se napájení automaticky vypne.

2. Modrá kontrolka LED "Napájení ZAP" indikuje zapnuté elektrické napájení.

3. LED k indikaci přístupu bliká při přístupu na HDD modře

4. Po vysunutí disku HDD se napájení automaticky vypne.

5. Modrá kontrolka LED "Napájení ZAP" indikuje zapnuté elektrické napájení.
6. LED k indikaci přístupu bliká při přístupu na HDD modře

4.2 Režim ventilátoru

S tlačítkem režimu ventilátoru Fan Mode na zadní straně můžete volit mezi "AUTO" a "HIGH".

Režim AUTO:

Teplota Otáčky ventilátoru

1 < 30 °C 0 ot/min (neběží)
2 > 30 °C 2000 - 2500 ot/min
3 > 40 °C 4500 ot/min (nejvyšší)
4 Zpět na 30 °C Ventilátor se automaticky vypne

Režim HIGH:

Teplota Otáčky ventilátoru

1 < 30 °C 0 ot/min (neběží)
2 > 30 °C 4500 ot/min (nejvyšší)
3 Zpět na 30 °C Ventilátor se automaticky vypne

4.3 Alarm závady ventilátoru

Jestliže teplota překročila 30 °C, ale ventilátor se z jakéhokoli důvodu zastavil, bzučák začne vydávat zvukový alarm v podobě "pípání", začne blikat oranžová kontrolka LED alarmu v tlačítku 2. Po stisknutí tlačítka ztlumení "Mute" přestane bzučák "pípat", ale oranžová kontrolka LED bliká i nadále. Po opravě závady ventilátoru se zvukový alarm a alarm indikovaný blikající kontrolkou LED zastaví.

5.4 Alarm nadměrné teploty

Jestliže teplota překročila 55 °C, bzučák začne vydávat zvukový alarm v podobě "pípání", začne blikat červená kontrolka LED alarmu v tlačítku 2. Po stisknutí tlačítka ztlumení "Mute" prestane bzučák "pípat", ale červená kontrolka LED bliká i nadále. Po opravě závady ventilátoru se zvukový alarm a alarm indikovaný blikající kontrolkou LED zastaví.
