MANUAL DE UTILIZADOR Pioneer R5 TFT BH FITNESS

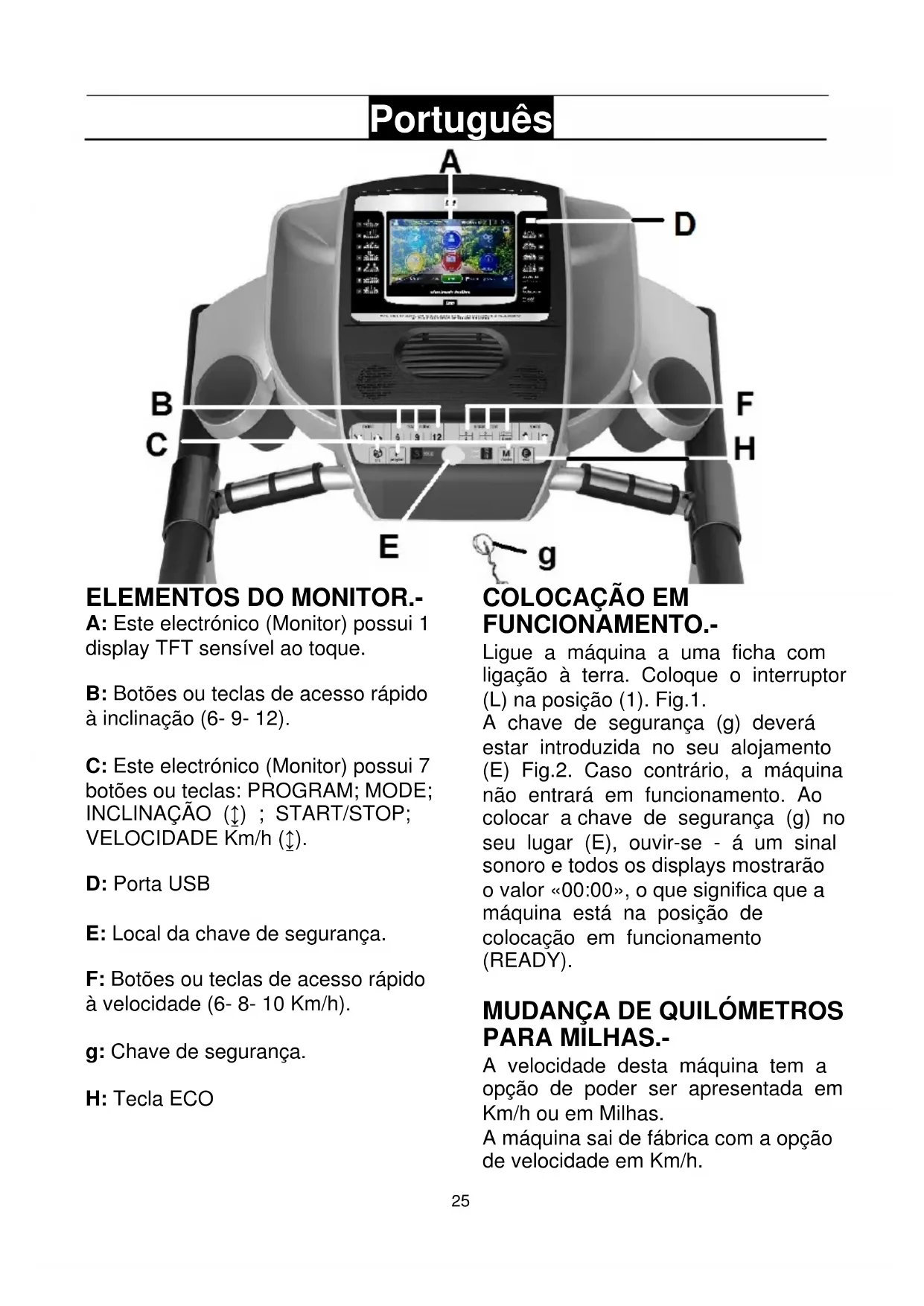

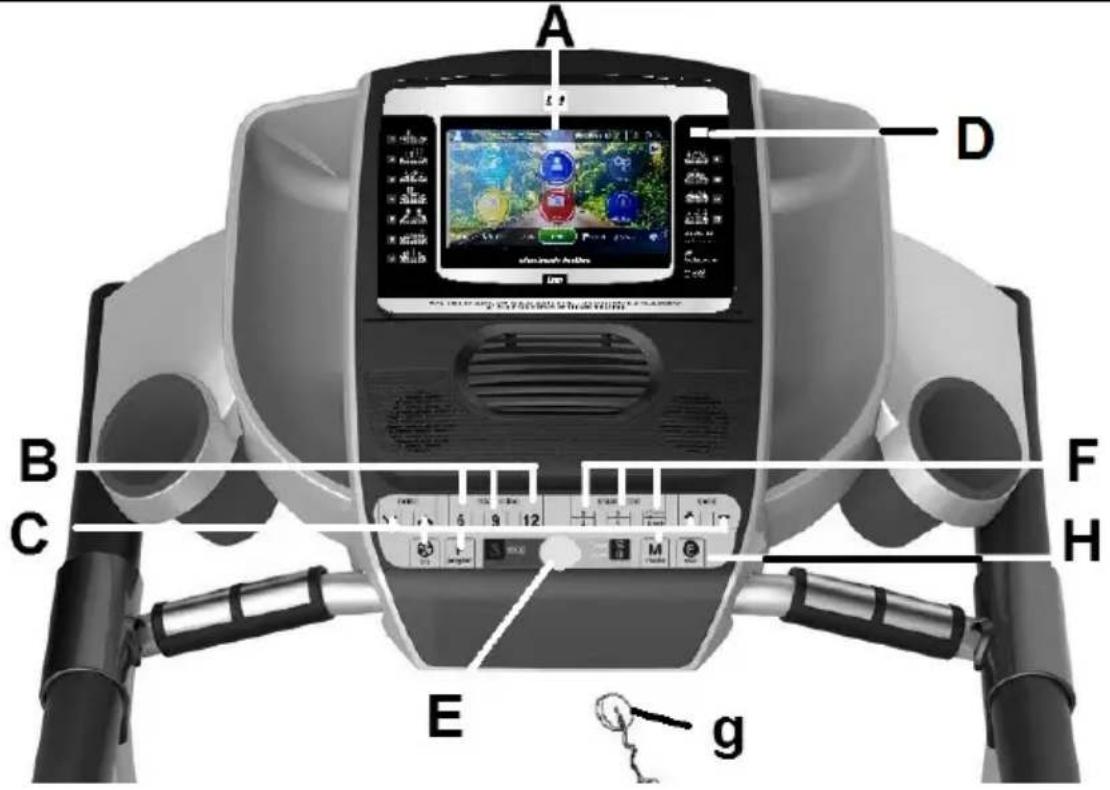

A: Este electrónico (Monitor) possui 1 display TFT sensível ao toque. B: Botões ou teclas de acesso rápido à inclinação (6- 9- 12). C: Este electrónico (Monitor) possui 7 botões ou teclas: PROGRAM; MODE; INCLINAÇÃO (↨) ; START/STOP; VELOCIDADE Km/h (↨). D: Porta USB E: Local da chave de segurança. F: Botões ou teclas de acesso rápido à velocidade (6- 8- 10 Km/h). g: Chave de segurança. H: Tecla ECO

FUNCIONAMENTO.- Ligue a máquina a uma ficha com ligação à terra. Coloque o interruptor (L) na posição (1). Fig.1. A chave de segurança (g) deverá estar introduzida no seu alojamento (E) Fig.2. Caso contrário, a máquina não entrará em funcionamento. Ao colocar a chave de segurança (g) no seu lugar (E), ouvir-se - á um sinal sonoro e todos os displays mostrarão o valor «00:00», o que significa que a máquina está na posição de colocação em funcionamento (READY).

MUDANÇA DE QUILÓMETROS

PARA MILHAS.- A velocidade desta máquina tem a opção de poder ser apresentada em Km/h ou em Milhas. A máquina sai de fábrica com a opção de velocidade em Km/h.26

Para mudar de Km/h para Milhas siga os seguintes passos: Prima ao mesmo tempo as teclas PROGRAM e MODE durante 5 segundos aproximadamente. Pressione MODE para selecionar o parâmetro F4 no display (A). Pressione + / - para selecionar "M" Miles ou "km" quilômetros. Prima ao mesmo tempo as teclas PROGRAM e MODE durante 5 segundos aproximadamente para salvar e sair. INSTRUÇÕES DEFUNCIONAMENTO.- MODO MANUAL Este monitor dispõe de programa (MANUAL). Dentro do programa MANUAL pode ser programado o Tempo de duração do exercício entre (5 e 99 Minutos), a distância entre (1 e 99,9) e as calorias entre (5 e 999). Apertando a tecla START/STOP, e a máquina começará a funcionar transcorridos 3 segundos, indicados em forma descendente no display de time (A), com uma velocidade de 1.0Km/h. Estando no modo MANUAL, poderá aumentar ou diminuir a velocidade apertando as teclas SPEED (↨) entre os valores de 1.0–22 Km/h. Apertando a tecla START/STOP ou tirando a CHAVE DE SEGURANÇA a máquina parará. MODO PROGRAMAS.- Este monitor dispõe de 20 programas (MANUAL; P01; P02; P03; P04; P05; P06; P07; P08; P09; P10; P11; P12; P13; P14; U01; U02; U03; HRC; BODY-FAT). Dentro dos programas de P1 a P14 pode ser programado o Tempo de duração do exercício entre (5 e 99 Minutos). Gráficos de programas do P1 ao P14. Ver paginas finais.- Estando a máquina preparada, prima a tecla PROGRAM e aparecerá no ecrã P01; premindo a tecla PROGRAM acede aos programas de (P1 a P14; BODY-FAT); aperte MODE para confirmar. Depois de ter escolhido o seu programa, mostrar-se-á o nível (L1- L3). Apertando as teclas SPEED (↨) escolhe o nível que deseja; aperte MODE para confirmar e o ecrã de TIME (Tempo) ficará a piscar. Para programar a duração do tempo no programa escolhido, prima as teclas SPEED (↨) (5 – 99 minutos). O monitor tem um tempo pré-definido de 30 minutos para a duração do programa. Premindo a tecla START/STOP, a máquina iniciará o funcionamento após 3 segundos, indicados de forma descendente no ecrã central de acordo com os valores que tenha introduzido. Pode variar em qualquer momento do programa, a velocidade, premindo as teclas SPEED (↨) e a inclinação, premindo as teclas INCLINE (↨) do monitor.

Pressione este botão quando estiver no modo manual ou programa para entrar no modo econômico. A máquina irá mudar a inclinação ea configuração para reduzir consumo de energia ea janela de tempo que o tempo se alternam com a palavra ECO. Pressione o botão ECO novamente para sair desta função.27

MODO PROGRAMAS UTILIZADOR.- Os programas de utilizador permitem desenhar os gráficos de velocidade e de inclinação adequados à sua forma física. Estando a máquina preparada, prima a tecla PROGRAM e aparecerá no ecrã U01; premindo a tecla PROGRAM acede aos programas de utilizador de (U01; U02; U03); após ter escolhido o seu programa, prima a tecla MODE e visualizará na janela TIME/DISTANCE que estará a indicar o primeiro passo do programa que está a gravar (S01) e que, por sua vez, também estará a piscar na janela SPEED/INCLINE. Com as teclas INCLINE

seleccione a inclinação que deseja num primeiro passo (entre 0 e 15 níveis); premindo as teclas SPEED

, seleccione a velocidade que deseja num primeiro passo (entre 1 e 22Km/h). Prima a tecla MODE e passará ao segundo passo (S02); realize os mesmos passos que para o ponto (S01), variando, se o desejar, a velocidade e a inclinação e assim sucessivamente até ao passo 16 que está no gráfico do programa de utilizador. Premindo a tecla MODE, aparecerá o tempo de duração do exercício entre (10 - 99 minutos). Se o tempo programado para a realização do exercício foi de 16 minutos, cada passo corresponde a 1 minuto. Premindo a tecla START, a máquina iniciará o funcionamento após 3 segundos, indicados de forma descendente no ecrã central. HRC (Heart Rate Control).- Este programa permite-lhe realizar o exercício nesta máquina, com uma pulsação constante previamente seleccionada por você. Seleccione a sua idade entre os valores (13–80). Aperte MODE para confirmar. Começará a piscar a janela de (TIME). Seleccione as pulsações máximas que deseja para realizar o exercício, compreendidas entre 80– 130 P.P.M. (Pulsações Por Minuto) Aperte MODE para confirmar. Seleccione tempo (5-99 min) o aperte START. Se por exemplo tiver programado 100 P.P.M (pulsações por minuto) no momento que ultrapassar essa cifra, a máquina irá diminuindo a velocidade. Se, pelo contrário, não atingir as P.P.M. programadas, a máquina aumentará a velocidade, até atingir o valor programado.

Para dar ao usuário a maior segurança possível, esta unidade possui uma chave de segurança (g) e um botão de STOP. A chave de segurança (g) deverá estar colocada no seu alojamento (E), ver Fig.2. Caso contrário a máquina não poderá funcionar. Ao usar a máquina, segure a corda da chave de segurança á sua roupa através do clipe. Com um puxão, a chave de segurança sairá do seu alojamento e a máquina parará de forma instantânea. Para pôla de novo em funcionamento, volte a colocar a chave no seu sitio. Se não for usar a máquina retire a chave de segurança (g) e guarde-a28

fora do alcance das crianças. Apertando o botão vermelho de STOP a unidade parará imediatamente. Para voltar a pô -la em funciona- mento, deverá apertar o botão START/STOP. INCLINAÇÃO.- A inclinação é uma função independente de todas as funções. Cada vez que colocar o interruptor geral (L) na posição I, como se indica na colocação em funcionamento, Fig.1. No display de inclinação aparecerá o valor da inclinação que deixou. Se a inclinação não estiver a zero quando começar o exercício com a tecla START/STOP, esta ficará a zero enquanto a máquina inicia o funcionamento. Apertando os botões INCLINE (+) ou INCLINE (-), poderá regular a inclinação da sua unidade desde o nível 0 até ao nível 15 dependendo da inclinação na qual deseja fazer o exercício. Importante. Não varie a inclinação da sua cinta de correr colocando objectos por baixo dela.

IMPORTANTE: A INCLINAÇÃO

POSIÇÃO PARA DOBRAR.

MEDIÇÃO DA PULSAÇÃO.-

A pulsação mede-se colocando ambas as mãos nos sensores de pulsação (R) que estão na unidade electrónica. A medida da pulsação aparece depois de uns segundos. O símbolo do coração ao lado da cifra de pulsação piscará com o mesmo ritmo da sua pulsação. IMPORTANTE. Este não é um aparelho médico e por essa razão a informação do ritmo cardíaco serve apenas de orientação. Para qualquier consulta, não hesite em contactar com o S.A.T - Serviço de Assistência Técnica - , telefonando para o serviço de apoio ao cliente (ver página final do presente manual).

ligada à rede, se o interruptor geral está na posição 1 e se a chave de segurança está posta.

1) Ligue o cabo à rede.

Coloque o interruptor na posição 1 e ponha a chave de segurança.

2. O monitor acendese e

não funciona o motor.

2) Comprove que o limitador de

corrente está para dentro.

2) Desligar a máquina e

apertar o limitador de corrente. Lubrificar a banda.

3. Puxões ao andar em

cima da banda. 3.a) Comprove lubrificação banda. 3.b) Comprove tensão banda deslizamento. 3.c) Comprove tensão correia de transmissão. 3.a) Lubrifique a banda de deslizamento. 3.b) Deixe a banda de deslizamento tensa. 3.c) Deixe a banda correia de transmissão tensa.

4) Comprove lubrificação

corrente com o interruptor em 0 e lubrifique a banda de deslizamento.

está ligada tem ligação à terra.

5) Ligar a máquina numa ficha

com ligação à terra.

descentrada. 6.a) Comprove nivelamento do chão. 6.b) Comprove a distorção da máqunia.

Ecrã do monitor E1 Possível mensagem de falha. Conecte o cabo correctamente entre o controlador superior e o controlador inferior Ecrã do monitor E2 Apagado Funcionamento com uma voltagem correcta; conecte de novo o cabo do motor. Ecrã do monitor E3 Sem sinal do sensor de velocidade Substitua a luz do sensor do controlador inferior ou o sensor de velocidade. Ecrã do monitor E5 Possível sobrecarga do motor Lubrifique a faixa. Ecrã do monitor E7 Chave de segurança Ponha a chave de segurança.30
