MANUALE UTENTE Pioneer R5 TFT BH FITNESS

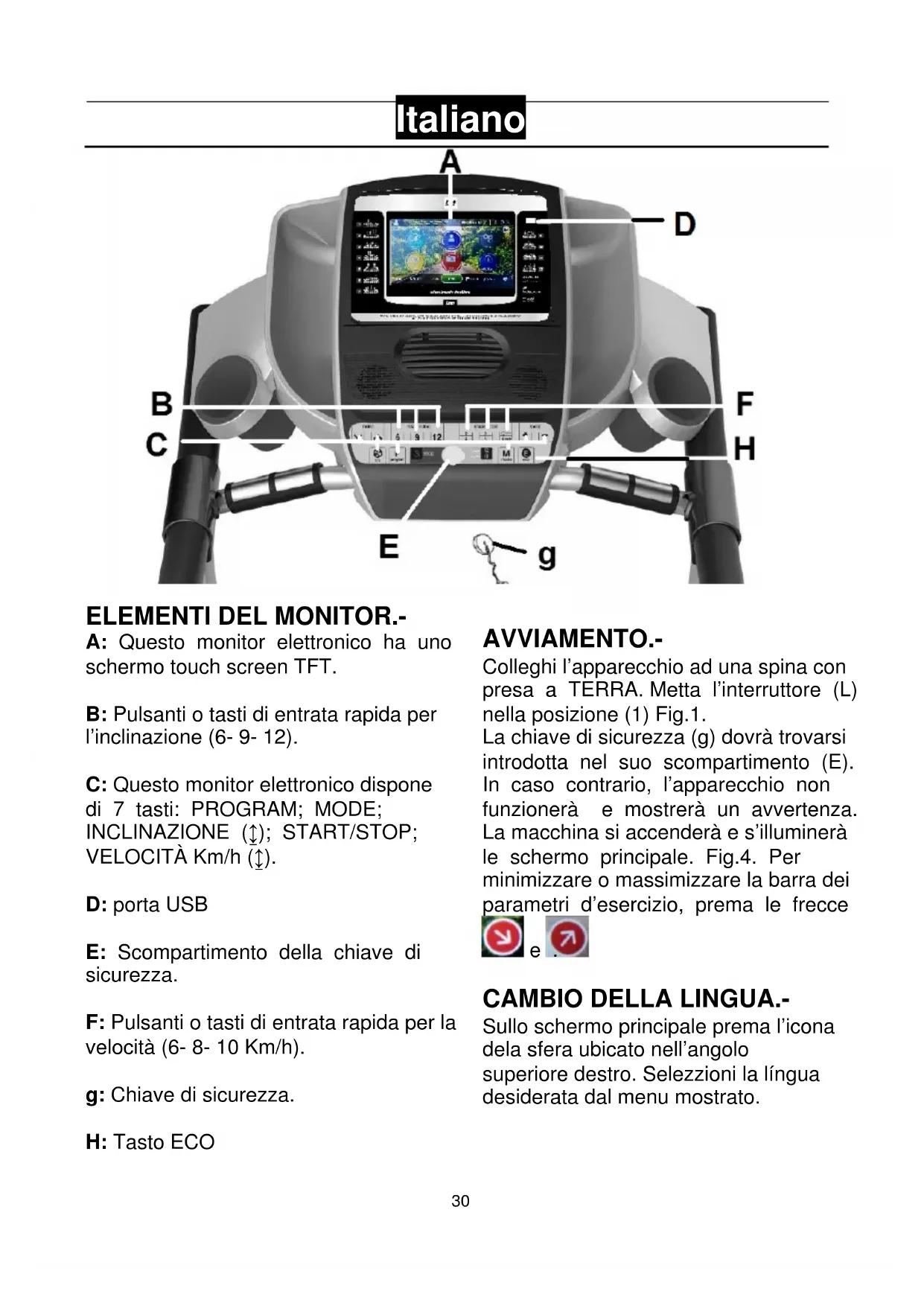

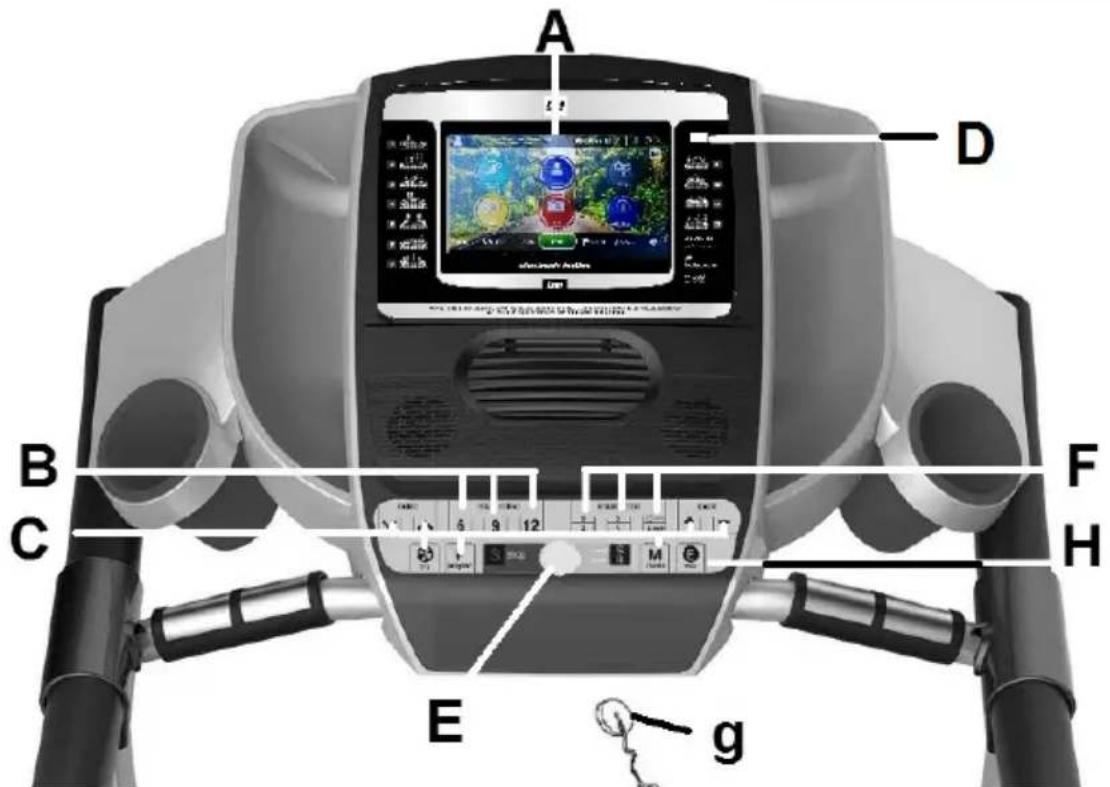

A: Questo monitor elettronico ha uno schermo touch screen TFT. B: Pulsanti o tasti di entrata rapida per l’inclinazione (6- 9- 12). C: Questo monitor elettronico dispone di 7 tasti: PROGRAM; MODE; INCLINAZIONE (↨); START/STOP; VELOCITÀ Km/h (↨). D: porta USB E: Scompartimento della chiave di sicurezza. F: Pulsanti o tasti di entrata rapida per la velocità (6- 8- 10 Km/h). g: Chiave di sicurezza. H: Tasto ECO

AVVIAMENTO.- Colleghi l’apparecchio ad una spina con presa a TERRA. Metta l’interruttore (L) nella posizione (1) Fig.1. La chiave di sicurezza (g) dovrà trovarsi introdotta nel suo scompartimento (E). In caso contrario, l’apparecchio non funzionerà e mostrerà un avvertenza. La macchina si accenderà e s’illuminerà le schermo principale. Fig.4. Per minimizzare o massimizzare la barra dei parametri d’esercizio, prema le frecce e .

CAMBIO DELLA LINGUA.-

Sullo schermo principale prema l’icona dela sfera ubicato nell’angolo superiore destro. Selezzioni la língua desiderata dal menu mostrato.31

Sullo schermo principale prema Setting, scelga l’opzione mile switch e scelga l’unità di misura desiderata. Fig.6 ISTRUZIONI DI FUNZIONAMENTO.- Questo monitor è dotato dei seguenti programmi: 1 manuale; 36 programmi predefintit; 1 programma utente; 3 programmi OBBIETTIVO; 1 programma MODOD NAVIGAZIONE; 1 programma di CONTROLLO DI FREQUENZA CARDIACA. Prema il pulsante START/STOP e la macchina si accenderà dopo un intervallo di 3 secondi con un conto alla rovescia indicato sul monitor e una velocità di 1.0 Km/h. La velocità può essere modificata in qualsiasi momento premendo il tasto SPEED per valori compresi tra 1 e 18 Km/h. Allo stesso modo può essere modificata l’inclinazione premendo il tasto INCLINE. Premendo il tasto START/STOP o estraendo la chiave di sicurezza. In questo caso, la macchina si fermerà e indicherà un riassunto dell’allenamento effettuato. Fig.8. MODO MANUALE Questa modalità mantiene un profilo costante piano che può essere modificato in qualsiasi momento da parte dell’utente. Per selezionare questo programma entri in SMART RUNe scelga il programma MANUALE. Fig.7. Prema START per iniziare. MODO PROGRAMMI Questo programma permette realizzare un profilo predefinito. Per selezzionare questo programma entri in SMART RUN e scelga il programma PROGRAM MODE. Fig.9. Scelga il programma desisderato e la sua durata nella parte superiore dello schermo. Grafici dei programmi dal P1 al P36. Vedere le pagine finali. Prema il tasto START per iniziare. FUNZIONE ECO.- Premere questo tasto quando in modalità manuale o un programma per entrare in modalità economica. La macchina cambierà la pendenza e la configurazione per ridurre i consumi e nella finestra tempo, si alternerà il tempo con ECO. Premere il pulsante ECO di nuovo per uscire da questa funzione. MODO NAVIGAZIONE.- Questo programma riproduce continuamente un video durante tutto l’allenamento. Per selezzionare questo programma entri in SMART RUN e scelga il programma NAVIGAZIONE Fig.10. Selezzioni il video che sarà riprodotto durante l’allenamento. Prema START per iniziare.

MODO PROGRAMMI UTENTE.-

Questo programma permette definire i grafici di velocità e di pendenza in riferimento alla sua forma fisica. Per selezzionare questo programma entri in SMART RUN e Selezzioni il programma UTENTE. Fig.11.32

Selezzioni il profilo di pendenza e velocità desiderati sui grafici dello schermo e la durata. Prema START per iniziare. HRC (Heart Rate Control).- Questo programma serve per realizzare l’ allenamento in questo apparecchio con le pulsazioni constante che lei avrà scelto. Per scegliere questo programma entri in SMART RUN e selezzioni il programma frequenza cardiaca. Fig.12. Selezzioni l’età, le pulsazioni e la durata desiderata e prema START per iniziare. Se per esempio lei ha programmato 100 P.P.M (pulsazioni per minuto) nel momento in cui si sorpassa questa cifra, l’ apparecchio diminuirà poco a poco la velocità. Se al contrario non dovesse raggiungere le P.P.M. programmate, L’ apparecchio aumenterà la velocità fino a raggiungere il valore programmato. È obbligatorio usare il controllo del ritmo cardiaco usando a questo fine i sensori manuali (handgrip) o la banda telemetrica pettorale. Il massimo delle pulsazioni che nessuno dovrebbe mai oltrepassare si chiama ritmo massimo e diminuisce con l’età. Un modo semplice per calcolarlo è sottrarre gli anni di età a

210. L’esercizio, affinche sia corretto

deve mantenersi tra il 65% e l’85% del ritmo massimo e si consiglia non superare l’85%. PROGRAMMA OBBIETTIVO Questo programma permette selezzionare un obbiettivo temporale, di distanza o di calorie. L’allenamento sarà interrotto una volta raggiunto l’obbiettivo. Per selezzionare questo programma entri in SMART RUN e selezzioni il programma obbiettivo. Fig13. Fig.14. Fig 15

Selezzioni l’obbiettivo scelto tra tempo, distanza o calorie. Può cambiare la selezzione spostando il dito ai lati e cambiare il valore spostandolo verticalmente. Prema START per iniziare. Inizierà un conto alla rovescia. Nota: l’obbiettivo segnato sarà l’ultimo selezzionato. MULTIMEDIA.- Nel menu principale prema il tasto Apps per accedere alle applicazioni multimedia. Fig.16. Inserisca il dispositivo USB con file musicali. Per navigare su Internet deve prima collegarsi ad una rete Wifi (angolo in alto a destra dello schermo). Fig.4.

FERMATA D’EMERGENZA.-

Per fornire la massima sicurezza all’utente, questo apparecchio dispone di una chiave di sicurezza (g) ed un tasto di STOP. La chiave di sicurezza (g) dovrà sempre trovarsi collocata nel suo scompartimento (E), vedere Fig.2. In caso contrario, l’ apparecchio non si metterà in funzionamento. Quando fa uso dell’ apparecchio, fissi la chiave di sicurezza agli abiti con il clip.33

Con uno strattone, la chiave di sicurezza uscirà dalo scompartimento e l’ apparecchio si fermerà inmediatamente. Per metterla di nuovo in funzionamento, collochi di nuovo la chiave nello scompartimento. Tolga la chiave di sicurezza (g) se non ha intenzione di usare l’apparecchio e la conservi lontano dalla portata dei bambini. Premendo il tasto rosso di STOP l’ apparecchio si fermerà inmediatamente. Per metterlo di nuovo n funzionamento premere il tasto START/STOP. INCLINAZIONE.- L’ inclinazione è una funzione indipendente da tutte le altre funzioni. Ogni volta che metta l’ interruttore generale (L) nella posizione I, como viene indicato nel punto di avviamento Fig.1, nel display dell’inclinazione apparirà il valore che lei ha lasciato. Se l’inclinazione non è a zero quando si comincia l’allenamento con il tasto START/STOP, questa si azzererà mentre la macchina inizierà a funzionare. Premendo il tasto INCLINE(+) o INCLINE(-), potrà regolar l’inclinazione del suo apparecchio dal livello 0 fino al livello 15 a seconda dell’ inclinazione con la quale lei desidera realizzare l’ allenamento. Importante. Non cambi l’inclinazione del suo tapis roulant mettendo oggetti sotto il nastro.

TAPIS ROULANT. MISURA DELLE PULSAZIONI.- La misura del battito cardiaco si realizza collocando ambedue le mani sui rilevatori di pulsazioni (R) che si trovano sull’unità elettronica. La rilevazione appairià dopo qualche secondo. Il simbolo del cuore che si trova accanto alla cifra del polso lampeggia al ritmo del battito del suo cuore. IMPORTANTE. Questo non è un apparecchio medico e quindi l’ informazione del battito cardiaco è solo orientativa. Per qualsiasi domanda, non esitate a mettervi in contatto con il Servizio di Assistenza Tecnica, chiamando al telefono di attenzione al cliente (consultare l’ultima pagina del presente manuale).

1) Si assicuri che l'apparecchio sia

collegato alla rete elettrica, l'interruttore generale si trovi in posizione 1 e la chiave di sicurezza sia inserita nel suo alloggio.

1) Colleghi il cavo alla rete

elettrica. Collochi l'interruttore in posizione 1 e metta la chiave di sicurezza.

monitor e non funziona il motore.

2) Verificare che il limitatore di

corrente sia in dentro.

2) Disinnestare la macchina e

premere il limitatore di corrente. Lubrificare il nastro.

camminare sul nastro. 3.a) Verificare la lubrificazione del nastro. 3.b) Verificare la tensione del nastro di slittamento. 3.c) Verificare la tensione della cinghia di trasmissione. 3.a) Lubrificare il nastro di slittamento. 3.b) Tesare il nastro di slittamento. 3.c) Tesare la cinghia di trasmissione.

ferma (salta il limitatore di corrente)

4) Verificare la lubrificazione del

4) Premere il limitatore di

corrente con l'interruttore a 0 e lubrificare il nastro di scorrimento.

provoca scosse nelle mani.

5) Verificare che la presa dove è

stata collegata abbia presa a terra.

sposta e non è centrato. 6.a) Verificare la livellazione del pavimento. 6.b) Verificare se l'apparecchio ê zoppo.

Schermo del monitor E1 Eventuale messaggio de falha Collegare o cavo correttamente tra il controllore superiore ed il controllore inferiore

Schermo del monitor E1 Spento Funzionamento con la tensione corretta; collegare di nuevo o cabo del motore Schermo del monitor E3 Non si visualizza il sensore de la velocità Cambiare la luce del sensore controllore inferiore o il sensore de la velocità Schermo del monitor E5 Eventuale sobrecarga del motore Lubrificare il camminatore Schermo del monitor E7

Chiave di sicurezza Metta la chiave di sicurezza35
