MANUAL DE UTILIZADOR VF200JU1 BRANDT

Índice Conselhos de segurança Página Conselhos de segurança

Introdução do produto para enxaguar

Introdução do produto de lavagem

Carregamento da máquina de lavar louça 42 – 43 Escolha dos programas

Colocação em serviço

Instruções de limpeza e de manutenção

Indicações para o laboratório de testes

Soluções no caso de avarias

Apresentação da sua máquina de lavar louça Fig. 1 Leia com atenção as informações contidas neste manual explicativo. Ele fornece-lhe as indicações necessárias à segurança, à instalação, à utilização e às garantias do aparelho. Aconselhamos que conserve este manual e que o transmita, no caso de venda ao novo proprietário desta máquina. Armazenar os produtos destinados à máquina de lavar louça bem como os outros produtos de limpeza, fora do alcance das crianças. Estes produtos têm, se ingeridos um efeito corrosivo para a boca e a faringe. - No caso de mau funcionamento do aparelho após outras causas que as mencionadas neste manual, desligue o aparelho (retire a ficha) ou corte o respectivo circuito e contacte o nosso serviço após venda. Não nos responsabilizamos no caso de não respeito das indicações abaixo : - Elimine a embalagem de maneira adaptada e conforme as normas da lei de protecção do meio ambiente. - O aparelho corresponde às indicações de segurança em vigor. As reparações eventuais devem ser efectuadas por pessoas qualificadas. As reparações ou mudanças não conformes podem provocar perigos para o utilizador. No caso de uma substituição só utilize peças de origem. - No caso em que o aparelho é visivelmente danificado, não o ligue, mas contacte o seu fornecedor. - A localização deve ficar fora de geada. No caso de geada, é possível que as partes hidráulicas fiquem danificadas. - Os aparelhos fora de serviço devem ser entregues no centro de reciclagem mais próximo. Destrua o sistema de fecho da porta para que esta não se feche mais (crianças podem fechar-se no interior do aparelho para brincarem – risco de asfixia). Corte o cabo de alimentação eléctrica após ter retirado a ficha da tomada de corrente. - Os tubos de alimentação e de evacuação devem ser ligados de acordo com o manual. As ligações incorrectas podem provocar deteriorações. - Para assegurar uma boa estabilidade, os aparelhos encastráveis devem ser instalados sob um plano de trabalho contínuo e fixado aos móveis vizinhos. - Aconselha-se fortemente colocar o aparelho fora de tensão após o uso e fechar a torneira de chegada de água. - Não é aconselhável subir ou encostar-se à porta da máquina. O aparelho pode oscilar ou ficar deteriorado. - Não deixe as crianças brincarem com a máquina ou manipularem-na. - A água no interior da máquina não é potável. - A máquina tem por função a lavagem da louça e não deve ser utilizada para outros usos. - Durante o funcionamento da máquina, não abrir a porta, risco de provocar fugas importantes de vapor ou projecções de água. - A utilização de solventes não é fortemente aconselhada para limpar a sua máquina.

Suavização da água Introdução do produto para enxaguar Regulação do amaciador Esta operação de enchimento deve efectuarse antes de iniciar um programa. A regulação do amaciador deve ser efectuada correctamente para optimizar o consumo de sal e para obter um resultado de lavagem ideal. Para isso : - Verifique o teor em calcário da sua água com ajuda da fita aqua-teste fornecida. - Regule o amaciador seguindo as instruções que acompanham a fita e coma ajuda do quadro abaixo. Em função do resultado obtido, regule o cursor para a posição. *Para as águas >70°F (posição 5) consulte o seu revendedor. No caso de mudança ou após uma modificação da alimentação da água do seu aparelho, ajuste a dureza da água. Informe-se junto do Serviço de Fornecimento de Água local. necessidade em sal Posição Dureza da água (em graus franceses de dureza) > à 70° F * SIM SIM 45 à 70°F SIM 35 à 45°F SIM 25 à 35°F SIM 10 à 25°F NÃO 0 à 10°F

1 – Desenroscar e retirar a tampa do reservatório de sal. 2 – Com a ajuda do funil fornecido, encha o reservatório com sal regenerador especialmente concebido para máquinas de lavar louça. 3 – A primeira vez, complete com água. Enroscar bem a tampa do reservatório de sal. Importante : No caso em que a regulação do amaciador não necessita de sal regenerador (posição 1), é no entanto imperativo encher o reservatório de sal com água na colocação em serviço. Nunca despejar detergente no reservatório, destruirá o amaciador. Regulação Número de lavagens entre título à enchimentos esquerda (aproximadamente) na cuba

Utilize unicamente sal regenerador “especial para máquinas de lavar louça”. Não empregar sal de mesa, sal de cozinha ou outros. Estes sais podem conter elementos não solúveis e destruir a função do amaciador. Indicação do nível de sal regenerador

Um sinal luminoso situado no painel de comando indica-lhe que deve deitar sal regenerador. IMPORTANTE : O cursor deve estar imperativamente em frente de um número. Enchimento do reservatório de sal regenerador (fig. 5) Pode se for necessário, após alguns ciclos no caso de traços ou de uma secagem má, ajustar a regulação por meio do selector : Água doce : sinal 1 para diminuir a dosagem Água dura : sinal 3 para aumentar Indicação do nível de produto para enxaguar Enchimento e regulação do distribuidor de produto para enxaguar (fig. 6 – 7) Um sinal luminoso situado no painel de comando indica-lhe, quando a porta está entreaberta, que deve introduzir o produto para enxaguar. Para encher o compartimento, coloque a porta na posição horizontal e desaperte, no sentido das agulhas do relógio, a tampa que se encontra na porta. Encha até tocar levemente a parte superior da alavanca de regulação No caso de transbordamento do produto durante o enchimento, limpar com uma esponja o excedente para evitar a formação de espuma. Introdução do produto de lavagem Para facilitar a introdução do produto, o distribuidor de produtos de lavagem fica situado na face dianteira do cesto superior. O que lhe permite colocar o produto sem se baixar nem abrir completamente a porta. Utilize produtos de lavagem especialmente concebidos para máquinas de lavar louça. Consulte as indicações do fabricante que figuram na embalagem bem como os conselhos de utilização abaixo. pastilha Este distribuidor oferece-lhe a escolha de utilização de pastilhas ou produto em pó e líquido. O enchimento de sal é indispensável para regenerar as resinas que amaciam a água desembaraçando-a do seu calcário, excepto se a água da rede é suficientemente suave (ver “regulação do amaciador”).

O produto para enxaguar é necessário porque permite evitar os traços de gotas na louça e favorece a secagem. IMPORTANTE ! Utilizar unicamente produtos previstos para máquinas de lavar louça e não produtos destinados à lavagem à mão! Antes de iniciar um programa de lavagem : - Colocar a pastilha no compartimento exterior. A utilização das pastilhas é mais particularmente recomendada para o programa económico e para um carregamento completo de louça. - Puxar o distribuidor para produto em pó ou líquido e encher até sinal mín. para louça pouco suja sinal máx. para louça suja Fechar o distribuidor. MUITO IMPORTANTE : Conserve todos estes produtos fora do alcance das crianças e ao abrigo da humidade.

Carregamento da máquina de lavar louça Coloque as travessas, as frigideiras de grande diâmetro nos lados. Evite intercalar os pratos rasos e de sopa. Disponha de preferência juntos os pratos da mesma forma. Coloque os pratos rasos por detrás, na zona dos picos altos. Assegure-se que nenhum objecto impede a rotação dos braços de lavagem (cabo de frigideira, talheres ou travessas demasiado grandes). Para obter um bom resultado de lavagem, tome cuidado, antes de carregar a louça, limpe os resíduos alimentares importantes. Todos os restos queimados ou colados devem ser previamente eliminados. A sua máquina dispõe de dois cestos para um serviço de 12 pessoas (140 peças) segundo a norma DIN 44990 (fig. 10 e 11). Orientar sempre o interior da louça para baixo. Preste atenção para que nenhuma peça esconda outra e que não haja nenhuma obstrução para a aspersão. Verifique após o carregamento a livre rotação dos braços de aspersão. Nenhuma peça deve ultrapassar os cestos. Grelhas amovíveis estão à sua disposição se deseja um carregamento dos talheres ordenado. Para uma lavagem óptima, pode utilizar essas grelhas de separação. Cesto inferior (fig. 8 – 9 – 10) Os talheres (fig. 13) Disponha a louça de maneira a que a água possa circular livremente e aspergir todos os utensílios. (Evite pratos juntos, sobreposição). Este cesto destina-se mais particularmente a receber : os pratos, os talheres, as travessas, as frigideiras, os tachos.

• Oriente-os com o cabo para baixo.
• Separe a prata dos outros metais utilizando a grelha de separação para arrumar as colheres mais pequenas. Carregamento da máquina de lavar louça Peças não apropriadas para a lavagem em máquina : - As tábuas de madeira para cortar. - Os objectos em estanho e em cobre. - A louça e copos colados. - Os utensílios em aço inoxidável. - Os talheres com cabos de madeira, de osso ou de nácar. - Porcelana antiga ou pintada à mão. Na compra de louça, copos, talheres, peça confirmação se eles são apropriados para serem lavados à máquina. Nota importante : Por razões segurança recomendamos colocar as facas de mesa bicudas com a ponta para baixo nos cestos para os talheres. As facas com uma lâmina comprida e outros utensílios de cozinha acerados devem ser colocados horizontalmente no cesto superior. Escolha dos programas Lavagem Normal : Recomendado para a louça muito suja e gordurosa. (sujidades difíceis : gordura, molhos, sujidades cozidas, fritos, gratin…). Lavagem Económico : Recomendado para uma louça normalmente suja. (sujidade corrente, louça de todos os dias). ① Regulação em POSIÇÃO ALTA : Levantar lentamente o cesto até ouvir o primeiro clic de cada lado. Cesto superior (fig. 11 – 12) Este cesto destina-se mais particularmente a receber : os copos, as chávenas, os pequenos recipientes, as saladeiras pequenas, as tigelas, os pratos das chávenas etc. Arrume os copos de maneira a limitar os pontos de contacto. Oriente a parte de cima dos copos, das chávenas das tigelas para baixo. Arrume a louça de maneira metódica para ganhar lugar (fila de copos, de chávenas, de tigelas). tem a possibilidade de tirar o compartimento para os pires de maneira a aproveitar o máximo de lugar.

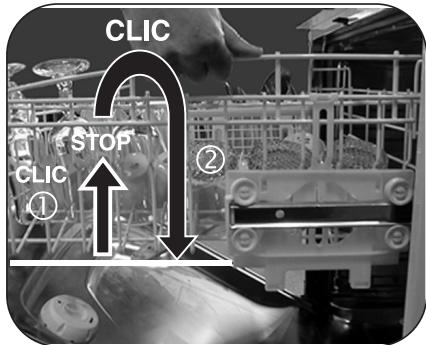

Recomendado para uma louça pouco suja, não gordurosa ou composta de peças frágeis. Regulação em POSIÇÃO BAIXA : Levantar completamente o cesto dos dois lados (clic) e acompanhe-o em seguida para baixo. Assegure-se de que a regulação das duas corrediças está bem à mesma altura. a título indicativo : Lavagem Normal Lavagem Frágil O carregamento de travessas grandes no cesto inferior necessita a regulação do cesto superior em posição alta. A regulação pode ser efectuada com o cesto carregado.

Estes valores referem-se a condições normais de utilização. Podem variar em função da carga, da temperatura, da dureza da água ou da tensão de alimentação.

Colocação em serviço Colocação em serviço O painel de comando situado na parte alta da porta é visível logo que se abre a porta. Evite as dosagens excessivas de detergentes, de sal regenerador e de líquido para enxaguar. Observe as recomendações inscritas neste manual (páginas 41, 42 e 43) bem como as Premir a tecla “FUNCIONAMENTO” para colocar o aparelho sob tensão. O significado dos símbolos dos programas é lembrado na etiqueta adesiva junta na embalagem com os documentos. Pode, se desejar, colá-la na contra porta da sua máquina. indicações mencionadas nas embalagens dos produtos. Assegure-se da boa regulação do amaciador da água (ver página 41). Instruções de limpeza e de manutenção Os sinais luminosos indicadores de falta de produtos iluminam-se

1 - Carregar o lava-loiça e verifique se a loiça

não bloqueia os braços de aspersão.

2 - Colocar o detergente no distribuidor.

3 - Premir o botão “Funcionamento”

para colocar o aparelho sob tensão. O sinal luminoso “Marcha” acende-se.

4 - Seleccionar o programa premindo a tecla

5 - Abrir a torneira de entrada de água.

quando o aparelho fica sob tensão. sal : Ilumina-se quando é necessário colocar sal. Após um enchimento de sal regenerador, pode ficar aceso até que o sal fique suficientemente dissolvido, geralmente após um ciclo (ou se o enchimento não está completo – ver enchimento página 40) por exemplo na colocação em serviço com a amostra. Nota : No caso de uma água particularmente suave e que não necessita a utilização de sal regenerador, este sinal fica iluminado. produto para enxaguar : Ilumina-se com a porta entreaberta, quando é necessário juntar produto para enxaguar (ver enchimento página 41).

6 - Premir a tecla “Início”,

o sinal luminoso “Lavagem processo” acende-se. O programa começa logo após o fecho da porta. Atenção não seleccionar 2 ou 3 teclas lavagem ao mesmo tempo. Em caso de erro de selecção de programa de lavagem, premir simplesmente na tecla para a desbloquear. Lavagem económica e ecológica Não lave previamente a sua louça à mão. Explore completamente as capacidades da sua máquina. A lavagem será económica e ecológica. Escolha sempre o programa de lavagem adaptado ao tipo de louça e em função do seu grau de sujidade. Quando o programa acaba, o sinal “Lavagem processo” apaga-se. O sinal luminoso “Funcionamento” indica-lhe que o aparelho está ligado. aceso Para obter uma lavagem óptima, evite abrir a porta da máquina quando o programa começou. Proceda à limpeza se necessário :

• Da parte superior dos filtros, dos contornos da porta, da junta da porta, com uma esponja húmida para eliminar qualquer depósito eventual.
• Para o aro e o painel de comando, utilize unicamente água com sabão. A sua máquina de lavar louça está munida de um microfiltro pulsado que se limpa automaticamente para filtrar em permanência as microsujidades em suspensão no banho de lavagem. O microfiltro e o filtro principal não se desmontam porque são limpos em permanência pelos braços de aspersão. ENTRETANTO : - limpar regularmente o reservatório de detritos. Para isso: Fig.14 ➀ Puxar para cima a pega do reservatório de detritos. Não empregar pós abrasivos, esponjas metálicas, e produtos à base de álcool ou diluente. Utilize de preferência um pano ou uma esponja. - Pode utilizar, no caso de uma máquina com porta em inox, produtos do comércio adaptados para inox. Para a sua utilização, consulte as indicações do fabricante do produto. Todos os anos Para garantir durante muitos anos o bom funcionamento do seu aparelho, pense em limpálo uma ou duas vezes por ano efectuando um programa intensivo vazio com um produto de limpeza especial para máquinas de lavar louça vendido no comércio. - limpar o recipiente de esvaziamento (3 a 4 vezes por ano). Para isso: Fig.14 ➁ Retirar o recipiente de esvaziamento empurrando a lingueta para trás e em seguida para cima. - Retirar os resíduos com uma escova. - Limpar com água corrente. - Colocar novamente no seu compartimento prestando atenção em fixar no máximo. Paragem prolongada Limpe completamente o seu aparelho, em seguida desligue a alimentação eléctrica e feche a torneira de entrada de água. Indicações para o laboratório de ensaios

TESTES COMPARATIVOS CONFORME : FIG. 10-11

Capacidade : serviço de mesa para 12 pessoas - Regulação distribuidor de produto para enxaguar em : 2. - Quantidade de detergente : 30 g. detergente B. - Regulação do cesto superior em posição BAIXA. - É imperativo efectuar uma regulação do amaciador imediatamente superior à recomendada, em função da dureza da água, para ter em conta a ausência de fosfato no detergente normalizado. -- Se existir alterações em relação aos testes comparativos segundo EN 50242 sobre o grau de sujidade, o tipo de loiça e talheres etc..., contacte o fabricante do aparelho antes do início dos testes. EC 436 DIN 44990 : Programa Lavagem Normal : EN 50242 :

Soluções no caso de avaria Anomalias de funcionamento A máquina de lavar louça não funciona. -Verificar a tomada de corrente. -Verificar o bom fecho da porta. -Verificar a abertura da torneira de chegada de água. -Verificar se o botão “início diferido” está em “0”. (conforme o modelo) Lavagem má (ou depósitos) -Escolher um programa mais adaptado à sujidade. -Assegurar-se de que nenhuma peça impede a passagem da água. Preste atenção à disposição da louça. -Utilizar exclusivamente um produto de lavagem especial para máquinas de lavar louça. -Verificar a limpeza do dispositivo de esgoto, dos filtros, dos braços das juntas e do contorno da porta. -Limpar o filtro. -Preste atenção à disposição da louça. -Verificar a livre rotação dos braços de lavagem. Traços de gordura -Aumente a dose de produto de lavagem. -Utilize um novo pacote de produto de lavagem. -Escolha um programa mais adaptado. Traços de calcário -Verifique se se trata bem de calcário (limpeza com vinagre). Se for o caso : -Verifique o enchimento do reservatório de sal. -Verifique a dureza da água. -Aumente a regulação do amaciador. Os copos estão opacos -Uma água demasiado suavizada é agressiva para os copos : -Verifique se um amaciador não está instalado na sua rede. Verifique a dureza da água. -Diminua a regulação do amaciador e se necessário suprima o sal regenerador. Traços de sal (gosto salgado na louça) -Complete com água o reservatório de sal e encha se necessário. Feche novamente a tampa correctamente. Prata negra, picada ou amarelada -Retire à prata os resíduos alimentares imediatamente após utilização. -Separe a prata dos outros metais. -Escolha um produto de lavagem recomendado para prata. Traços de ferrugem nas lâminas das facas -Utilize facas “especial” para máquinas de lavar louça A máquina não esgota -Retire o obturador de sifão. -Verifique se o tubo de esvaziamento não está preso, nem curvado, nem esmagado. -Deslocou o seu aparelho e nessa ocasião pode tê-lo empurrado para trás. Para arrancar novamente a bomba : retire a cana de esgoto, estenda-a no chão a extremidade dentro dum recipiente ; inicie um programa, o esgotamento deve começar. Corte então o “Funcionamento/Paragem”, coloque novamente a cana de esgoto no lugar e inicie novamente o seu programa. Se apesar destas indicações, tem ainda problemas, dirija-se ao seu revendedor ou ao nosso Serviço Após Venda. Mencione o tipo de aparelho, o número de série ou o número mencionado na placa sinalética (no interior da porta). Evitará assim prazos de espera e despesas inúteis.

Controlo / Causa possível Este aparelho corresponde às normas de segurança em vigor. As reparações eventuais devem ser efectuadas por pessoas qualificadas. As reparações efectuadas por pessoas não qualificadas podem provocar perigos para o utilizador.

• Lækagesikring. Dette system afbryder vandtilførselen, hvis der er opdaget lækage under maskinen. Hvis et af disse sikkerhedssystemer går i gang, skal forhandlerens serviceafdeling kontaktes for at få maskinen repareret. P Protecção contra deteriorações provocadas pela água
• A segurança anti-transbordamento . Este sistema activa automaticamente a bomba de escoamento se o nível de água na cuba atinge uma altura anormal.
• A segurança anti-fuga. Este sistema interrompe a alimentação de água se uma fuga é detectada no aparelho. Se um destes dispositivos dispara, chame o serviço após venda para colocar o aparelho em funcionamento devido. NL Bescherming tegen waterschade A foto acima, com o cesto inferior retirado, permite-lhe visualizar os principais elementos descritos neste manual de utilização.

2 - Distribuidor de produto de

3 - Reservatório de sal

4 - Microfiltro automático

5 - Placa sinalética (Referência

6 - Braço de aspersão inferior

7 - Filtro principal

8 - Colector de detritos

9 - Distribuidor de produto para
