MANUAL DE UTILIZADOR Syncra ADV 5.5 Sicce

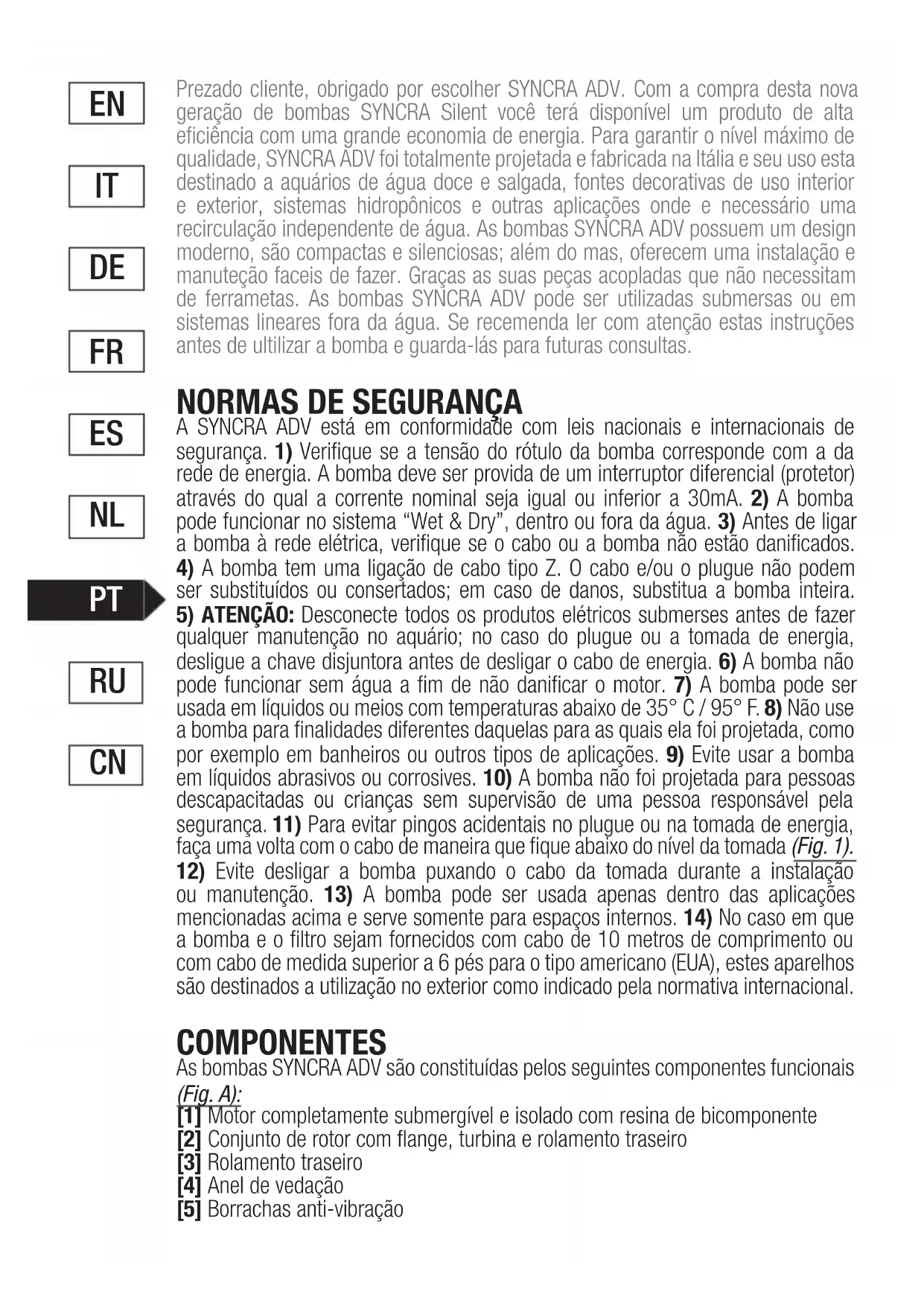

CNPrezado cliente, obrigado por escolher SYNCRA ADV. Com a compra desta nova geração de bombas SYNCRA Silent você terá disponível um produto de alta eficiência com uma grande economia de energia. Para garantir o nível máximo de qualidade, SYNCRA ADV foi totalmente projetada e fabricada na Itália e seu uso esta destinado a aquários de água doce e salgada, fontes decorativas de uso interior e exterior, sistemas hidropônicos e outras aplicações onde e necessário uma recirculação independente de água. As bombas SYNCRA ADV possuem um design moderno, são compactas e silenciosas; além do mas, oferecem uma instalação e manuteção faceis de fazer. Graças as suas peças acopladas que não necessitam de ferrametas. As bombas SYNCRA ADV pode ser utilizadas submersas ou em sistemas lineares fora da água. Se recemenda ler com atenção estas instruções antes de ultilizar a bomba e guarda-lás para futuras consultas.

A SYNCRA ADV está em conformidade com leis nacionais e internacionais de segurança. 1) Verifique se a tensão do rótulo da bomba corresponde com a da rede de energia. A bomba deve ser provida de um interruptor diferencial (protetor) através do qual a corrente nominal seja igual ou inferior a 30mA. 2) A bomba pode funcionar no sistema “Wet & Dry”, dentro ou fora da água. 3) Antes de ligar a bomba à rede elétrica, verifique se o cabo ou a bomba não estão danificados.

4) A bomba tem uma ligação de cabo tipo Z. O cabo e/ou o plugue não podem

ser substituídos ou consertados; em caso de danos, substitua a bomba inteira.

5) ATENÇÃO: Desconecte todos os produtos elétricos submerses antes de fazer

qualquer manutenção no aquário; no caso do plugue ou a tomada de energia, desligue a chave disjuntora antes de desligar o cabo de energia. 6) A bomba não pode funcionar sem água a fim de não danificar o motor. 7) A bomba pode ser usada em líquidos ou meios com temperaturas abaixo de 35° C / 95° F. 8) Não use a bomba para finalidades diferentes daquelas para as quais ela foi projetada, como por exemplo em banheiros ou outros tipos de aplicações. 9) Evite usar a bomba em líquidos abrasivos ou corrosives. 10) A bomba não foi projetada para pessoas descapacitadas ou crianças sem supervisão de uma pessoa responsável pela segurança. 11) Para evitar pingos acidentais no plugue ou na tomada de energia, faça uma volta com o cabo de maneira que fique abaixo do nível da tomada (Fig. 1).

12) Evite desligar a bomba puxando o cabo da tomada durante a instalação

ou manutenção. 13) A bomba pode ser usada apenas dentro das aplicações mencionadas acima e serve somente para espaços internos. 14) No caso em que a bomba e o filtro sejam fornecidos com cabo de 10 metros de comprimento ou com cabo de medida superior a 6 pés para o tipo americano (EUA), estes aparelhos são destinados a utilização no exterior como indicado pela normativa internacional. COMPONENTES As bombas SYNCRA ADV são constituídas pelos seguintes componentes funcionais (Fig. A): [1] Motor completamente submergível e isolado com resina de bicomponente [2] Conjunto de rotor com flange, turbina e rolamento traseiro [3] Rolamento traseiro [4] Anel de vedação [5] Borrachas anti-vibração

CN[6] Antecâmera rotativa [7] Pré-filtro [8] Acoplamentos de 1” INSTALAÇÃO DA BOMBA: USO E REGULAGEM Para instalar a bomba SYNCRA ADV, é necessário proceder da seguinte maneira: 1) Ligue a conexão à saída da bomba, que poderá depois, conectar a mangueira de diâmetro correspondente. 2) Colocar a bomba numa zona plana do pequeno lago, facilmente acessível para as operações de manutenção (Fig. B).

3) Se a bomba for usada submersa e em vez de em linha, deve de estar sempre

É recomendado colocar a bomba em espaços onde exista ventilação apropriada e que a bomba não esteja directamente exposta a fontes de calor. Coloque a bomba por forma a evitar tubagens hidraulicas demasiado longas, que reduzem a sua performance. Não coloque a bomba acima do nivel de água (Fig. E) pois a mesma não é auto ferrável e o risco de trabalhar a seco, ou de bombas de ar invisiveis criarem uma area de vaccum é muito elevado. Danos causados por a bomba trabalhar a seco estão excluidos da garantia. Para maximizar a eficiência da bomba, escolha um tubo recto para ligar a entrada e cotovelos com boa dimensão (Fig. F) Sugerimos o uso de tubos de diametro igual ou maior aos das entradas e saidas da própria bomba (Fig. G) Nunca utilize a bomba com a saida totalmente fechada. Um minimo de caudal é necessário para manter o interior do motor refrigerado e não trabalhar a seco (Fig. H). MANUTENÇÃO Para a manutenção periódica da bomba, desligue-a da tomada de energia e só depois pegue a bomba. 1) Soltar o anel de travamento da helice puxando a lingueta para fora (Fig. 6). 2) Retirar o anel (Fig. 7). 3) Retirar a hélice da bomba girando e puxando, tanto, para frente (em caso de sujeira, esta operação pode requerer mais força). 4) Removendo o rotor em conjunto com a flange (Fig. 8). 5) Lave todas as peças com água, use uma escova macia para retirar qualquer sujeira ou depósitos de material estranho. Monte a bomba seguindo a ordem inversa. 6) Monte os componentes a ordem inversa da desmontagem, assegurando que o anel de vedação está na posição correta e lubrificada para facilitar a montagem do impeller.

7) Voltar a colocar o anel com os dentes grandes voltados para cima da bomba e

fechar presionando a aba até ouvir um “click” (Fig. 9). Qualquer dano aos o-rings, mesmo pequeno, pode causar sérios problemas no desempenho da bomba. Nesse caso, recomendamos substituir o anel. IMPORTANTE: o cartão eletrônico incorporado na bomba esta programado para garantir 3 níveis de proteção: Proteção em caso de travamento do impeller: Em caso de mau funcionamento, ocasionando o travamento do impeller (devido a excesso de sujeira ou outro problema qualquer) ou um funcionamento a seco, o cartão eletrônico ativará 20 tentativas de funcionamento, depois de um curto intervalo de tempo irá refazes outras 20 tentativas para um correto funcionamento. Se depois dessas 20+20 tentativas a bomba não funcionar corretamente, ela irá entrar automaticamente em

CNmodo de esperar, a placa eletrônica continuará a ser alimentada, mas o impeller será desligado. Nesse caso, para reiniciar a bomba, você precisará remover o plugue da tomada e reconecta-lo. Proteção de funcionamento a seco e proteção térmica: proteção da bomba em caso de funcionamento sem água. A bomba para de funcionar e o impeller se desliga. Quando a bomba é retirada da água, o impeller para. ATENÇÃO: não substime o poder da força magnetica. Ao soltar ligeiramente o iman se o eixo bater no rolamento trazeiro, o risco de danificar o rolamento é muito alto. Danificar o eixo ou o rolamento causará grandes despesas de reparação.

E REPOSIÇÃO GRUPO ROTOR

Para substituir o kit impeller (2) ou realizar uma limpeza completa, siga desta maneira: repetir como no 1, 2, 3 e 4 - da MANUTENÇÃO. Se recomenda colocar a bomba submersa em água com vinagre para facilitar a limpeza do interior da bomba e melhor remover as crostas. Insira os ganchos fornecidos dentro do tubo da bomba (Fig. M). Agarre o rolamento e retire-o. Limpe os rolamentos sob água corrente (nunca use sabão ou detergente de qualquer tipo, porque eles poluem a água do aquário: recomendamos a utilização de vinagre diluído em água), e se necessário, use uma escova macia para remover depósitos calcários. Se estiver muito desgastado, nós recomendamos substitui-lo por un novo. Molhar o rolamento e reinseri-lo no tubo da bomba (Fig. M) empurrando-o para o fundo. ASSISTÊNCIA Sugerimos que veja nossos tutoriais em vídeo para apoiar a instalação e manutenção de produtos, disponível no canal oficial www.youtube.com/user/SICCEspa

Se usada ou quebrada, esta bomba não pode ser descartada como lixo comum. Verifique a legislação vigente e procure centros apropriados para descartar a bomba, ou devolva-a ao revendedor. Descarte separadamente qualquer components elétrico para não causar danos ao ambiente. Procure centros de reciclagem desse tipo de material.

REGISTRO DE PRODUTOS

Registando o produto online na respetiva secção “registar o produto” no website www.sicce.com e preenchendo os dados requeridos, ativar-se-á a garantia “special online warranty” de 6 meses após a data de aquisição, comprovada pelo recibo de compra, no grupo rotor. Na ausência de registo do produto, a garantia será gerida conforme se segue.

CNGARANTIA Este produto é totalmente coberto pela lei do consumidor vigente no Brasil. A garantia do produto só será cumprida pelo revendedor ou importador no caso de apresentação de nota fiscal comprobatória da compra que prove que o material comprado está no prazo de garantia de 3 anos da data da compra. O rotor da bomba 2 não possui garantia. A garantia não será dada a produtos em que se prove mal uso, danos intencionais – como a alteração nas suas caractrerísticas originais ou o corte do plugue de tomada, retirada de qualquer dos componentes do plugue ou corte do próprio cabo de energia da bomba. quando adquirir a bomba, peça ao revendedor ou importador para desmontá-la e verificar o estado do rotor. As despesas de expediçãoe devolução ficam por conta do comprador. DESCUBRA COM OBTER 5 ANOS DE GARANTIA NO SEU PRODUTO Para melhorar o nosso serviço e aumentar a satisfação dos nossos clientes, a SICCE oferece a possibilidade de aplicar 2 anos extra de garantia, registando o produto na nossa página Web www.sicce.com em “Quality Control Department”. Preencha o formulário em todas as suas partes e envie electrónicamente o comprovante de compra do produto. ATENÇÃO! Os restos de calcário e o desgaste normal dos componentes, podem aumentar os níveis de ruídos da bomba, mas isso não afeta seu funcionamento de nenhuma maneira. Então nesse caso, recomendamos substituir o kit do impeller. Não use produtos químicos corrosivos para limpar e lavar as bombas. 5 horas ou mais de imersão da bomba em água e vinagre é suficiente para remover os depósitos calcários sem comprometer a qualidade e o funcionamento da bomba. RECOMENDAÇÕES PARA UMA LONGA DURAÇÃO Se depois de utilizar a bomba pela primeira vez, não esta previsto voltar a utiliza-la durante um período superior a uma semana, recomendamos extrair o kit impeller da bomba, lava-lo e guardar a bomba e o impeller separados.
