MANUAL DE USUARIO Syncra ADV 5.5 Sicce

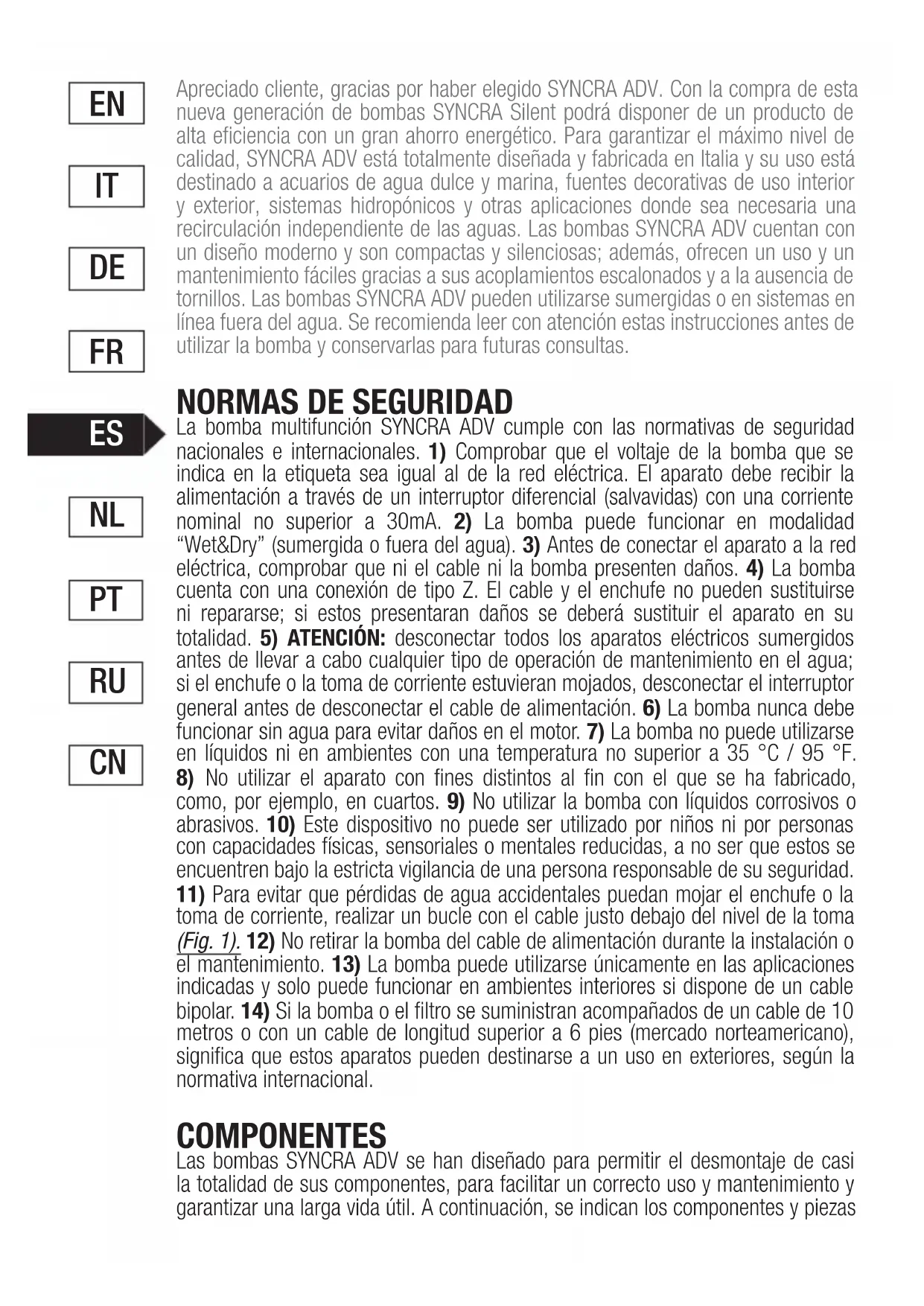

CNApreciado cliente, gracias por haber elegido SYNCRA ADV. Con la compra de esta nueva generación de bombas SYNCRA Silent podrá disponer de un producto de alta eficiencia con un gran ahorro energético. Para garantizar el máximo nivel de calidad, SYNCRA ADV está totalmente diseñada y fabricada en Italia y su uso está destinado a acuarios de agua dulce y marina, fuentes decorativas de uso interior y exterior, sistemas hidropónicos y otras aplicaciones donde sea necesaria una recirculación independiente de las aguas. Las bombas SYNCRA ADV cuentan con un diseño moderno y son compactas y silenciosas; además, ofrecen un uso y un mantenimiento fáciles gracias a sus acoplamientos escalonados y a la ausencia de tornillos. Las bombas SYNCRA ADV pueden utilizarse sumergidas o en sistemas en línea fuera del agua. Se recomienda leer con atención estas instrucciones antes de utilizar la bomba y conservarlas para futuras consultas.

La bomba multifunción SYNCRA ADV cumple con las normativas de seguridad nacionales e internacionales. 1) Comprobar que el voltaje de la bomba que se indica en la etiqueta sea igual al de la red eléctrica. El aparato debe recibir la alimentación a través de un interruptor diferencial (salvavidas) con una corriente nominal no superior a 30mA. 2) La bomba puede funcionar en modalidad “Wet&Dry” (sumergida o fuera del agua). 3) Antes de conectar el aparato a la red eléctrica, comprobar que ni el cable ni la bomba presenten daños. 4) La bomba cuenta con una conexión de tipo Z. El cable y el enchufe no pueden sustituirse ni repararse; si estos presentaran daños se deberá sustituir el aparato en su totalidad. 5) ATENCIÓN: desconectar todos los aparatos eléctricos sumergidos antes de llevar a cabo cualquier tipo de operación de mantenimiento en el agua; si el enchufe o la toma de corriente estuvieran mojados, desconectar el interruptor general antes de desconectar el cable de alimentación. 6) La bomba nunca debe funcionar sin agua para evitar daños en el motor. 7) La bomba no puede utilizarse en líquidos ni en ambientes con una temperatura no superior a 35 °C / 95 °F.

8) No utilizar el aparato con fines distintos al fin con el que se ha fabricado,

como, por ejemplo, en cuartos. 9) No utilizar la bomba con líquidos corrosivos o abrasivos. 10) Este dispositivo no puede ser utilizado por niños ni por personas con capacidades físicas, sensoriales o mentales reducidas, a no ser que estos se encuentren bajo la estricta vigilancia de una persona responsable de su seguridad.

11) Para evitar que pérdidas de agua accidentales puedan mojar el enchufe o la

toma de corriente, realizar un bucle con el cable justo debajo del nivel de la toma (Fig. 1). 12) No retirar la bomba del cable de alimentación durante la instalación o el mantenimiento. 13) La bomba puede utilizarse únicamente en las aplicaciones indicadas y solo puede funcionar en ambientes interiores si dispone de un cable bipolar. 14) Si la bomba o el filtro se suministran acompañados de un cable de 10 metros o con un cable de longitud superior a 6 pies (mercado norteamericano), significa que estos aparatos pueden destinarse a un uso en exteriores, según la normativa internacional. COMPONENTES Las bombas SYNCRA ADV se han diseñado para permitir el desmontaje de casi la totalidad de sus componentes, para facilitar un correcto uso y mantenimiento y garantizar una larga vida útil. A continuación, se indican los componentes y piezas

CNde recambio correspondientes (Fig. A): [1] Motor completamente sumergible y aislado con resina bicomponente [2] Grupo rotor con brida, turbina y cojinete trasero [3] Cojinete trasero [4] Junta tórica [5] Almohadillas antivibración [6] Precámara giratoria [7] Prefiltro [8] Acoplamientos de 1” INSTALACIÓN - USO Y REGULACIÓN Para instalar la bomba SYNCRA ADV, es necesario proceder de la siguiente manera:

1) Conectar el acoplamiento a la salida de la bomba, al que posteriormente se

podrá acoplar el tubo flexible del diámetro correspondiente. 2) Colocar la bomba en una zona llana del acuario o del lago a la que sea fácil acceder para realizar las operaciones de mantenimiento. Pueden seguirse las recomendaciones indicadas a continuación (Fig. B). 3) Si se utiliza en el agua y no en línea, la bomba debe funcionar siempre completamente sumergida (Fig. D). USO FUERA DEL AGUA (“EN LÍNEA”)

Se recomienda colocar la bomba en espacios donde haya una ventilación adecuada y la bomba no esté directamente expuesta a fuentes de calor. Evitar una colocación que requiera conexiones hidráulicas demasiado largas, ya que podrían afectar a su funcionamiento. La bomba nunca debe montarse por encima del nivel del agua (Fig. E) porque, al no ser autoaspirante, el riesgo de que funcione en seco o de que se creen burbujas de aire invisibles es muy alto. Los daños provocados por un funcionamiento en seco de la bomba no están cubiertos por la garantía. Para mejorar la eficiencia de la bomba, se recomienda utilizar en tubo recto de entrada y/o un codo de radio grande (Fig. F). Se recomienda que los tubos de entrada y salida tengan un diámetro igual o superior al del racor flexible suministrado. El tubo de salida y el de entrada deberían presentar el mismo diámetro para minimizar las pérdidas de presión (Fig. G). No utilizar la bomba con la salida completamente cerrada. Dejar que el motor de la bomba se mantenga siempre refrigerado por un mínimo de flujo de agua y evitar que funcione en seco (Fig. H). MANTENIMIENTO Para ofrecer un funcionamiento correcto y eficiente, la SYNCRA ADV requiere un mantenimiento periódico, sencillo pero necesario, En primer lugar, desconectar la toma de corriente eléctrica y proceder de la siguiente manera: 1) Soltar el anillo de cierre de la hélice tirando de la lengüeta hacia fuera (Fig. I). 2) Retirar el anillo (Fig. J). 3) Retirar la hélice de la bomba girándola y tirando de ella, a la vez, hacia delante (en caso de suciedad, esta operación podría requerir algo de fuerza).

4) Extraer el rotor junto con la brida (Fig. K). 5) Lavarlo todo con agua corriente

y, con la ayuda de un cepillo, eliminar cualquier rastro de suciedad. 6) Montar los componentes en el orden inverso al de desmontaje, comprobando que la junta tórica esté en la posición correcta y mojada para facilitar el montaje de la hélice.

CN7) Volver a colocar el anillo con los dientes más grandes orientados hacia la bomba y cerrarlo presionando en la lengüeta hasta oir un “clic” (Fig. L). Si la junta presenta daños, aunque sean leves, esta deberá sustituirse, de lo contrario podrían afectar seriamente al funcionamiento de la bomba. IMPORTANTE: la tarjeta electrónica incorporada en la bomba se ha programado para garantizar 3 niveles de protección: - Protección en caso de rotor bloqueado: el bloqueo o el funcionamiento anómalo del rotor podría deberse a una presencia excesiva de suciedad o a un funcionamiento en seco de la bomba. En este caso, la tarjeta electrónica interna activará 20 intentos de arranque, dejará un breve intervalo de tiempo y volverá a realizar otros 20 intentos para que la bomba arranque correctamente. Si tras estos 20+20 intentos, la bomba no arranca automáticamente en stand by, la tarjeta electrónica seguirá recibiendo alimentación pero el motor se apagará. En este caso, para volver a arrancar la bomba será necesario desconectar y volver a conectar la toma de corriente. - Protección funcionamiento en seco y Protección térmica: protección del motor en caso de funcionamiento sin agua. La bomba se detiene siempre que funcione sin agua o el rotor esté bloqueado. Cuando la bomba se saca del agua, el motor se para. ATENCIÓN: no subestimar la fuerza magnética del grupo rotor. Si se perdiese accidentalmente algo de adherencia y el eje del rotor golpeara el cojinete trasero de cerámica pura, el riesgo de dañar tanto el eje como el cojinete sería muy alto. Un daño de este tipo comportaría costes elevados de reparación. MANTENIMIENTO EXTRAORDINARIO

Y SUSTITUCIÓN DEL GRUPO ROTOR

Para sustituir el grupo rotor (2) o realizar una limpieza a fondo proceder de la siguiente manera: repitir como en 1, 2, 3 y 4 - de MANTENIMIENTO. Se recomienda dejar la bomba sumergida en agua y vinagre para facilitar la limpieza del interior de la bomba y una mejor extracción del casquillo. Introducir el gancho suministrado dentro del tubo de la bomba (Fig. M). Agarrar el cojinete y tirar de él hacia fuera. Limpiar el cojinete con agua corriente (no utilizar jabón ni detergente de ningún tipo porque contaminarían el agua del acuario, recomendamos emplear una solución de agua y vinagre) y, si es necesario, utilizar un cepillo suave para eliminar los restos de cal. Si el cojinete presentara un gran desgaste, proceder a su sustitución. Mojar el cojinete y volver a introducirlo en el tubo de la bomba (Fig. M) empujándolo hasta el fondo. ASISTENCIA Recomendamos echar un vistazo a nuestros tutoriales de ayuda para la instalación y el mantenimiento de los productos, disponibles en el canal oficial www.youtube.com/user/SICCEspa ADVERTENCIAS PARA

UNA ELIMINACIÓN CORRECTA DEL PRODUCTO

SEGÚN LA DIRECTIVA EUROPEA 2002/96/EC

Al final de su vida útil, el producto no debe eliminarse junto con los desechos urbanos. Puede llevarse a un centro de gestión de residuos municipal o a una

CNempresa privada que ofrezca estos servicios. Reciclar los electrodomésticos evita consecuencias negativas para el medio ambiente y para la salud, permite la reutilización de los materiales y supone un gran ahorro energético.

REGISTRACIÓN DEL PRODUCTO

Mediante el registro del producto en la sección “registro de producto” de la página web www.sicce.com, rellenando los datos requeridos, se activará la “garantía especial en línea” en el rotor del grupo durante 6 meses a partir de la fecha de compra, el recibo de la caja registradora validará el registro. En caso de no registrarse, la garantía se gestionará de la siguiente manera. GARANTÍA Este producto, excepto el grupo rotor 2, cuenta con una garantía de 3 años a partir de la fecha de compra que cubre defectos del material y de fabricación. El certificado de garantía debe ser cumplimentado debidamente por el vendedor, y se entregará junto con la bomba en caso de solicitar su reparación, junto con el recibo de la compra o equivalente. La garantía cubre la sustitución de las piezas defectuosas. En caso de uso impropio, manipulación indebida o negligencia por parte del comprador o del usuario, la garantía se anulará y perderá su validez inmediatamente. Asimismo, la garantía se anulará en el caso de que falte el recibo de compra o equivalente. Todos los gastos de envío correrán a cargo del comprador. CÓMO OBTENER 5 AÑOS DE GARANTÍA EN SU PRODUCTO Para mejorar nuestro servicio y la satisfacción de nuestros clientes, SICCE ofrece la posibilidad de añadir 2 años adicionales de garantía, registrando el producto en nuestra página web www.sicce.com en la sección “Sicce for you/ Registro del Producto”. Para ello, será necesario rellenar correctamente el formulario y adjuntar el recibo de compra del producto. ¡ATENCIÓN! Los restos de cal y el desgaste normal de los componentes, podrían aumentar los niveles de ruido de la bomba, pero estos no afectan de ninguna manera a su buen funcionamiento. En este caso, recomendamos sustituir el grupo rotor. No utilice productos químicos corrosivos para limpiar y lavar las bombas. 5 horas o más de inmersión de la bomba en agua y vinagre es suficiente para eliminar los depósitos calcáreos sin comprometer la calidad y el funcionamiento de la bomba.

RECOMENDACIONES PARA UNA LARGA DURACIÓN

Si después de utilizar la bomba por primera vez, no está previsto volver a utilizarla durante un periodo superior a una semana, se recomienda extraer el grupo rotor de la bomba, lavarlo a fondo y guardar la bomba y el rotor por separado.
