Tipo de produto	Ar condicionado de parede
Marca	LG
Modelo	AC24BK
Capacidade de refrigeração	Aproximadamente 24000 BTU/h (7 kW)
Capacidade de aquecimento	Aproximadamente 24000 BTU/h (7 kW)
Alimentação elétrica	220-240 V, 50 Hz
Dimensões da unidade interna (LxAxP)	Aproximadamente 800 x 300 x 200 mm
Dimensões da unidade externa (LxAxP)	Aproximadamente 800 x 600 x 300 mm
Peso da unidade interna	Aproximadamente 10 kg
Peso da unidade externa	Aproximadamente 30 kg
Refrigerante	R32
Modos de operação	Refrigeração, aquecimento, desumidificação, ventilação, automático, Jet Mode
Velocidade do ventilador	Várias velocidades ajustáveis
Direção do fluxo de ar	Vertical e horizontal (Swing)
Controle remoto	Sem fio com pilhas AAA 1,5 V
Temporizador	Ligar/Desligar programável
Exibição do consumo de energia	Sim (opcional)
Filtro de ar	Lavável, limpar a cada 2 semanas
Manutenção e limpeza	Limpeza regular do filtro e das aletas
Temperatura de operação	De 22 a 24 °C (modo de emergência)
Conversão de unidade	°C/°F (botão dedicado)
Nível de ruído (unidade interna)	Aproximadamente 30-40 dB(A)
Nível de ruído (unidade externa)	Aproximadamente 50-60 dB(A)
Garantia	Consulte o manual ou o site da LG

Perguntas frequentes - AC24BK LG

Como economizar energia com este ar condicionado?

Para economizar energia, não resfrie excessivamente o interior, bloqueie a luz solar com persianas ou cortinas, mantenha portas e janelas fechadas, ajuste a direção do ar para melhor circulação e limpe o filtro de ar a cada duas semanas.

Como limpar o filtro de ar?

Remova o filtro de ar da unidade interna (localizado atrás da tampa frontal) e lave-o com água morna e detergente suave. Deixe secar completamente antes de recolocá-lo. Limpe-o a cada duas semanas para manter o desempenho.

Como usar o controle remoto sem fio?

Insira duas pilhas AAA (1,5 V) no controle remoto, aponte-o para o receptor de sinal na unidade interna. Use os botões para ligar/desligar, ajustar temperatura, modo, velocidade do ventilador e direção do fluxo de ar.

O que fazer se o controle remoto não funcionar?

Verifique primeiro as pilhas: substitua-as se a tela ficar fraca. Certifique-se de apontar o controle remoto para o receptor. Se o problema persistir, use o botão LIGA/DESLIGA na unidade interna (abra a tampa frontal ou a aleta horizontal conforme o tipo).

Como ajustar o temporizador Ligar/Desligar?

Pressione o botão Set/Cancel após ajustar a hora atual. Use os botões + ou - para selecionar os minutos e confirme. O temporizador funciona apenas se a hora atual estiver corretamente ajustada.

Como alterar a exibição de °C para °F?

Pressione e segure o botão correspondente (geralmente o botão de temperatura ou um botão específico) por cerca de 5 segundos. A unidade alterna entre graus Celsius e Fahrenheit.

O que é o Jet Mode?

O Jet Mode permite resfriar ou aquecer rapidamente o ambiente, operando o ventilador em velocidade máxima e ajustando a temperatura a um valor extremo. É ideal para conforto rápido.

Como ajustar a direção do fluxo de ar?

Use o botão Swing no controle remoto para ativar o movimento vertical ou horizontal das aletas. Você também pode posicioná-las manualmente (se disponível) para direcionar o ar onde desejar.

O que fazer em caso de falta de energia ou mau funcionamento?

Verifique primeiro se o aparelho está bem conectado e se o disjuntor não desarmou. Consulte o manual para códigos de erro. Se o problema persistir, entre em contato com o serviço pós-venda LG.

Onde posso baixar o manual completo?

Você pode baixar gratuitamente o manual em PDF no site notice-facile.com ou diretamente no site oficial LG (www.lg.com).

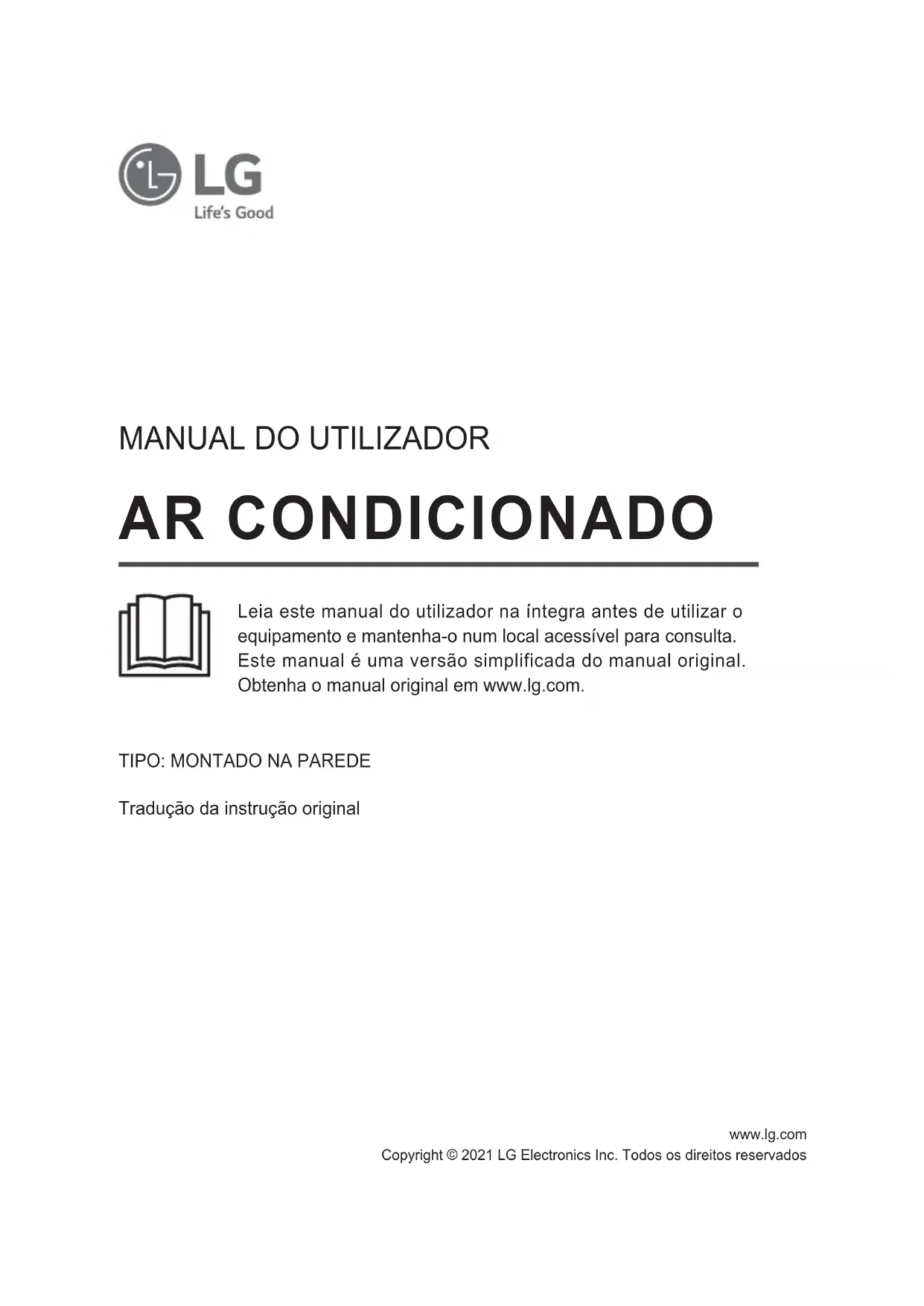

MANUAL DE UTILIZADOR AC24BK LG

Leia este manual do utiliser na integra antes de usar o equipamento e mantenha-o num local accesivel para consulta.

Este manualeuma versao simplificada do manual original.

Obtenha o manual original em www.lg.com.

TIPO: MONTADO NA PAREDE

Tradução da instruição original

INDICE

Este manual pode incluir imagens ou conteudos que não correspondem ao Modelo comprado.

Este manual está sujeito a revisão por parte do fabricante.

FUNCTIONAMENTO 3

Observações relativamente aoFUNcionamento 3

Peças e funções 3

Comando Sem Fios 4

FUNCTIONAMENTO

PT

Observações relativamente aoFUNICIONamento

Suggestão para poupar energia

• Não arrefeca excessivelymos espacos interiores. Tal pode constituir um perigo para a sua salute e fazer oconsumo energetico.
• Utilize estores ou cortinas para impedir a entrada de luz solar quando oar condicionado estiver emfunacionamento.
• Mantenha as portas ou janelas Completely fechadas quando o ar condicionado estiver em funcaoamento.
• Ajuste a direção do fluxo de ar vertical ou horizontalmente para fazer circular o ar interior.
• Aumente a velocidade do ventilador para arrefecer ou aquecer o ar interior num curto espoço de tempo.
• Visto que a calidad do ar interior se pode deteriorar ao'utilizar o ar condicionado por periodos de tempo prolongados, abra as janelas regularmente para ventilar.
• Limpe o filtrlo de ar uma vez a cada 2 semanas. As poeiras e as impurezas accumuladas no filtrlo de ar podem bloguear o fluxo de ar ou reduzir o desempensoho da unidade.

Peças e funções

Unidade interior Unidade exterior

1 Filtro de ar
2 Entrada de ar
3 Cobertura frontal
4 Saia de ar
5 Defletor de ar (via de insufação horizontal)
6 Defletor de ar (via de insufação vertical)
7 Botao Ligar/Desligar
8 Ecrà
9 Recetordesinal

1 Aberturas da entrada de ar
2 Aberturas da saida de ar
3 Placa de base
4 Cabo de alimentacao
5 Tubagem de Escoamento
6 Tubagem do Fluido Frigorigeneo

OBSERVACAO

• A localização e número de lampadas de functiәnamento pode variar de acordo com o modelo do ar condicionado.
• As caracteristicas podervariardeacordocomotipoodemodelo.

Comando Sem Fios

Inserir as pilhas

Se o ecra de exibicao do commando a distancia而成ar a enfequecer, substitua as pilhas. Insira pilhas AAA (1,5 V) antes de utilizes o commando a distancia.

1 Remova a tampa das pilhas.

2 Insira as pilhas novas e assegure-se de que os terminais +e- das pilhas está corretramente posiconados.

Instalar o suporte do commando sem fios

Para proteger o commando à distência, instale ou suporte onde não haja uma exposicao direta a luz solar.

1 Escolha um local seguro e de acesso fácil.
Fixe o suporte ao colocar 2 parafusos de fixacao firmamente com uma chave de parafusos.

Método de funciona

Direcione o commando na direção do recetor de sinal/DDado no lado direito do ar condidacionado para o ligar.

OBSERVACAO

• O comando pode ligar outros équipamentos eletrónicos se for direcionado na sua direção. Certifique-se de que direciona o commando na direção do recetor de sinal do ar condicionado.
• Para um Functionamento adequado, utilize um pano suave para limpar o transmissor e recetor de sinal.
• Caso indentação em contrário, o equipamente não émitira qualquer sinal sonoro ao premir o botão correspondente no commando à distança excepto para funções de direção do fluxo de ar (Swing), exibir energia (e purificação do ar)

Definir a hora atual

1 Insira as pilhas.

• O*símbolo abaixo irá piscar na parte inferior do eça de exibicao.

2 Prima o botao ou para selecionar os minutos.
3 Prima o botão Set/Cancel para conclusir.

OBSERVACAO

• A funcionalidade Temporizador para ligar/desligar está disponível antes a definição da hora atual.

Utilizar a funcao Conversao ^ C / ^ (optional)

Estafuncaoalternateentreasunidadesde ^ C e ^ F

• Prima e mantenha premido o botao ving durante circa de 5 segundos.

Funcimiento do ar condicionado sem o commando à distência

Quando não é possível recorrer ao commando à distência, pode'utilizar o botão ON/OFF da equipe interior para colocar o ar condicionado em等功能amento.

1 Abra o paineal frontal (como 2) ou a via de insuflozao horizontal (como 1).
2 Prima o botao ON/OFF.

Tipo 1

Tipo 2

OBSERVACAO

• Caso a via de insufaqao horizontal abrir rapidamente, o motor de passo pode estar danificado.
• O ventilador está definido para alta velocidade.

• As caracteristicas podervariardeacordocom o tipo demodelo.

• quando utilizes o botão ON/OFF de emergência, não pode alterar a temperatura.

• Para os modelos de arrefecimento e aquecimento, a temperatura está definida entre 22^ C e 24^ C

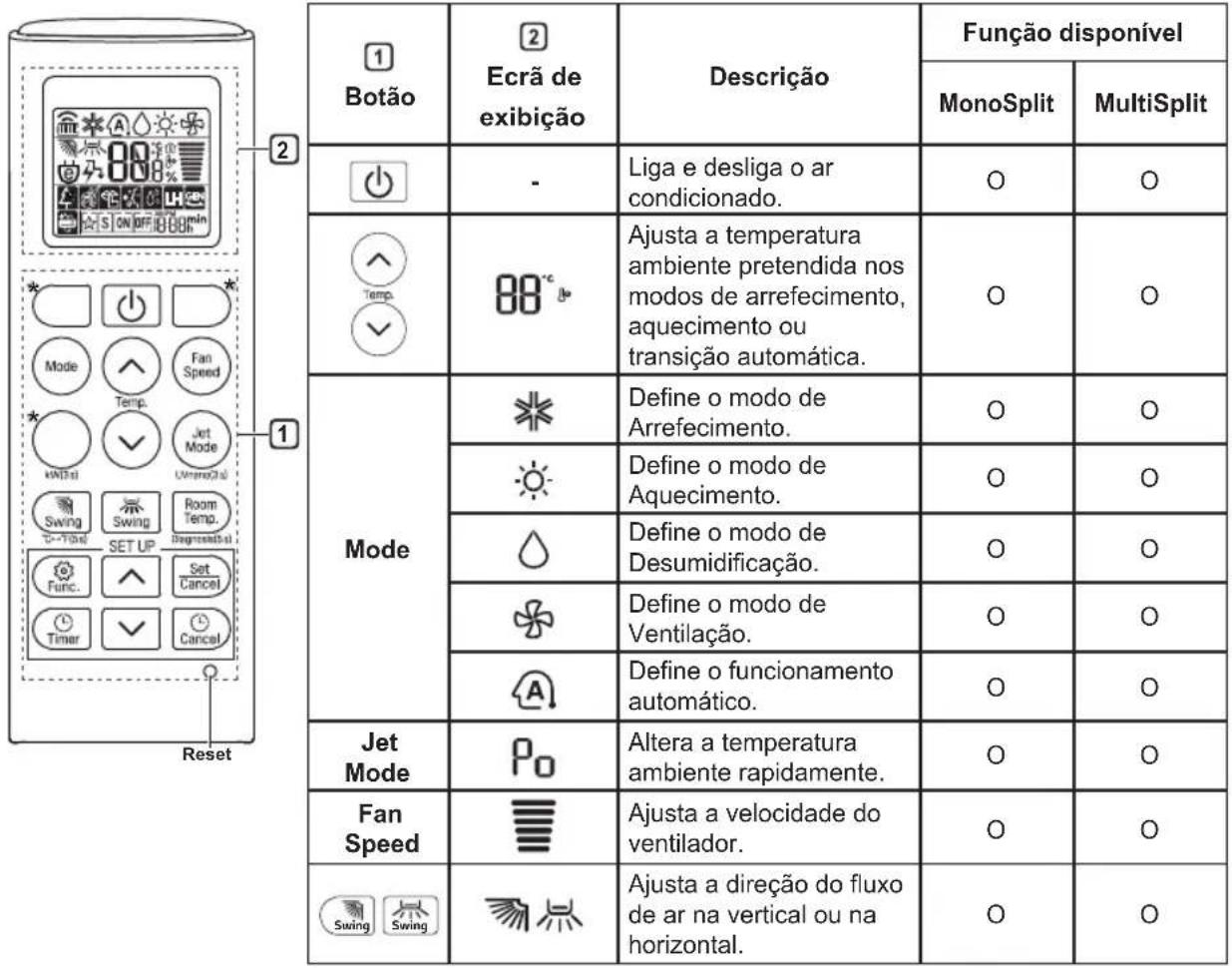

Utilizar o Comando Sem Fios

Com o commando sem fios é possivel de'utilizar o ar condicionado de uma forma mais conveniente.

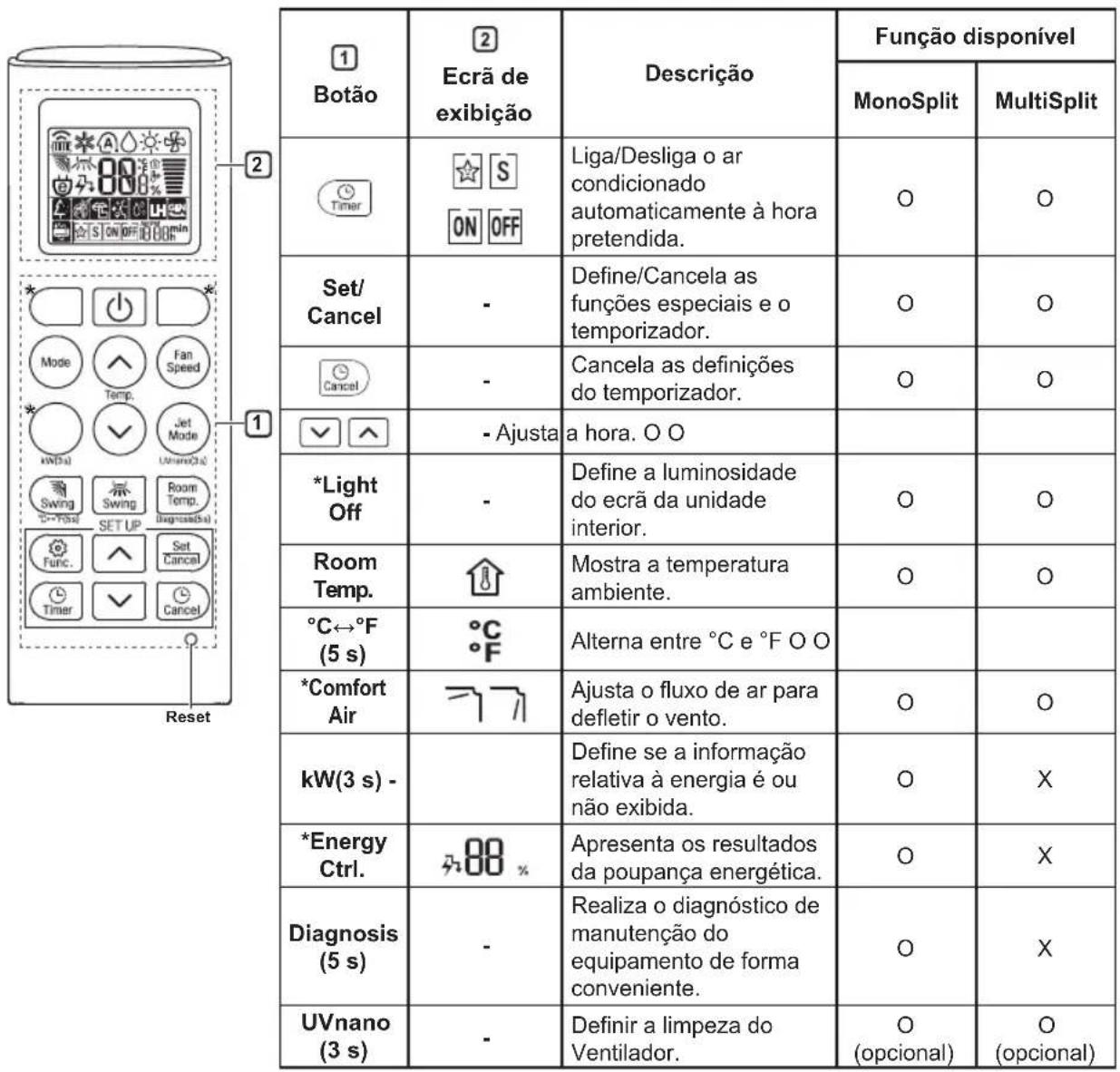

OBSERVACAO

*Os botoes podervariardeacordo como tipo de modelo.

• Ao estar ligado a umsystema de MultiSplit, o Visor de Energia, o Controlo de Energia e afuncao de Diagnóstico Silencioso e Inteligente podem nao ser supostadas.
