Soort product	Muur airconditioner
Merk	LG
Model	AC24BK
Koelcapaciteit	Ongeveer 24000 BTU/h (7 kW)
Verwarmingscapaciteit	Ongeveer 24000 BTU/h (7 kW)
Stroomvoorziening	220-240 V, 50 Hz
Afmetingen binnenunit (BxHxD)	Ongeveer 800 x 300 x 200 mm
Afmetingen buitenunit (BxHxD)	Ongeveer 800 x 600 x 300 mm
Gewicht binnenunit	Ongeveer 10 kg
Gewicht buitenunit	Ongeveer 30 kg
Koelmiddel	R32
Bedrijfsmodi	Koelen, verwarmen, ontvochtigen, ventileren, automatisch, Jet Mode
Ventilatorsnelheid	Verschillende instelbare snelheden
Luchtstroomrichting	Verticaal en horizontaal (Swing)
Afstandsbediening	Draadloos met AAA 1,5 V batterijen
Timer	Programmeerbaar aan/uit
Energieverbruiksweergave	Ja (optioneel)
Luchtfilter	Wasbaar, elke 2 weken reinigen
Onderhoud en reiniging	Regelmatig filter en lamellen reinigen
Bedrijfstemperatuur	Van 22 tot 24 °C (noodmodus)
Eenheid omzetten	°C/°F (speciale knop)
Geluidsniveau (binnenunit)	Ongeveer 30-40 dB(A)
Geluidsniveau (buitenunit)	Ongeveer 50-60 dB(A)
Garantie	Raadpleeg de handleiding of de LG-website

Veelgestelde vragen - AC24BK LG

Hoe energie besparen met deze airconditioner?

Om energie te besparen, koel de ruimte niet te veel, blokkeer zonlicht met gordijnen of jaloezieën, houd deuren en ramen gesloten, pas de luchtstroom aan voor een betere circulatie en reinig het luchtfilter elke twee weken.

Hoe het luchtfilter reinigen?

Verwijder het luchtfilter uit de binnenunit (achter het voorpaneel) en was het met lauw water en een mild reinigingsmiddel. Laat het volledig drogen voordat u het terugplaatst. Reinig het elke twee weken om de prestaties te behouden.

Hoe de draadloze afstandsbediening gebruiken?

Plaats twee AAA-batterijen (1,5 V) in de afstandsbediening en richt deze op de signaalontvanger op de binnenunit. Gebruik de knoppen om aan/uit te schakelen, de temperatuur, modus, ventilatorsnelheid en luchtstroomrichting in te stellen.

Wat te doen als de afstandsbediening niet werkt?

Controleer eerst de batterijen: vervang ze als het display zwak wordt. Zorg ervoor dat u de afstandsbediening naar de signaalontvanger richt. Als het probleem aanhoudt, kunt u de ON/OFF-knop op de binnenunit gebruiken (open het voorpaneel of de horizontale lamellen afhankelijk van het type).

Hoe de Aan/Uit-timer instellen?

Druk op de knop Set/Cancel nadat u de huidige tijd heeft ingesteld. Gebruik de + of - knoppen om de minuten te selecteren en bevestig. De timer werkt alleen als de huidige tijd correct is ingesteld.

Hoe de weergave van °C naar °F wijzigen?

Houd de betreffende knop (meestal de temperatuurknop of een speciale knop) ongeveer 5 seconden ingedrukt. Het apparaat schakelt tussen graden Celsius en Fahrenheit.

Wat is de Jet Mode?

De Jet Mode koelt of verwarmt de ruimte snel door de ventilator op volle snelheid te laten draaien en de temperatuur op een extreme waarde in te stellen. Het is ideaal voor snel comfort.

Hoe de luchtstroomrichting instellen?

Gebruik de Swing-knop op de afstandsbediening om de verticale of horizontale beweging van de lamellen te activeren. U kunt ze ook handmatig positioneren (indien beschikbaar) om de lucht te richten waar u wilt.

Wat te doen bij stroomuitval of storing?

Controleer eerst of het apparaat goed is aangesloten en of de stroomonderbreker niet is uitgeschakeld. Raadpleeg de handleiding voor foutcodes. Als het probleem aanhoudt, neem dan contact op met de klantenservice van LG.

Waar kan ik de volledige handleiding downloaden?

U kunt de handleiding gratis downloaden als PDF op notice-facile.com of rechtstreeks op de officiële LG-website (www.lg.com).

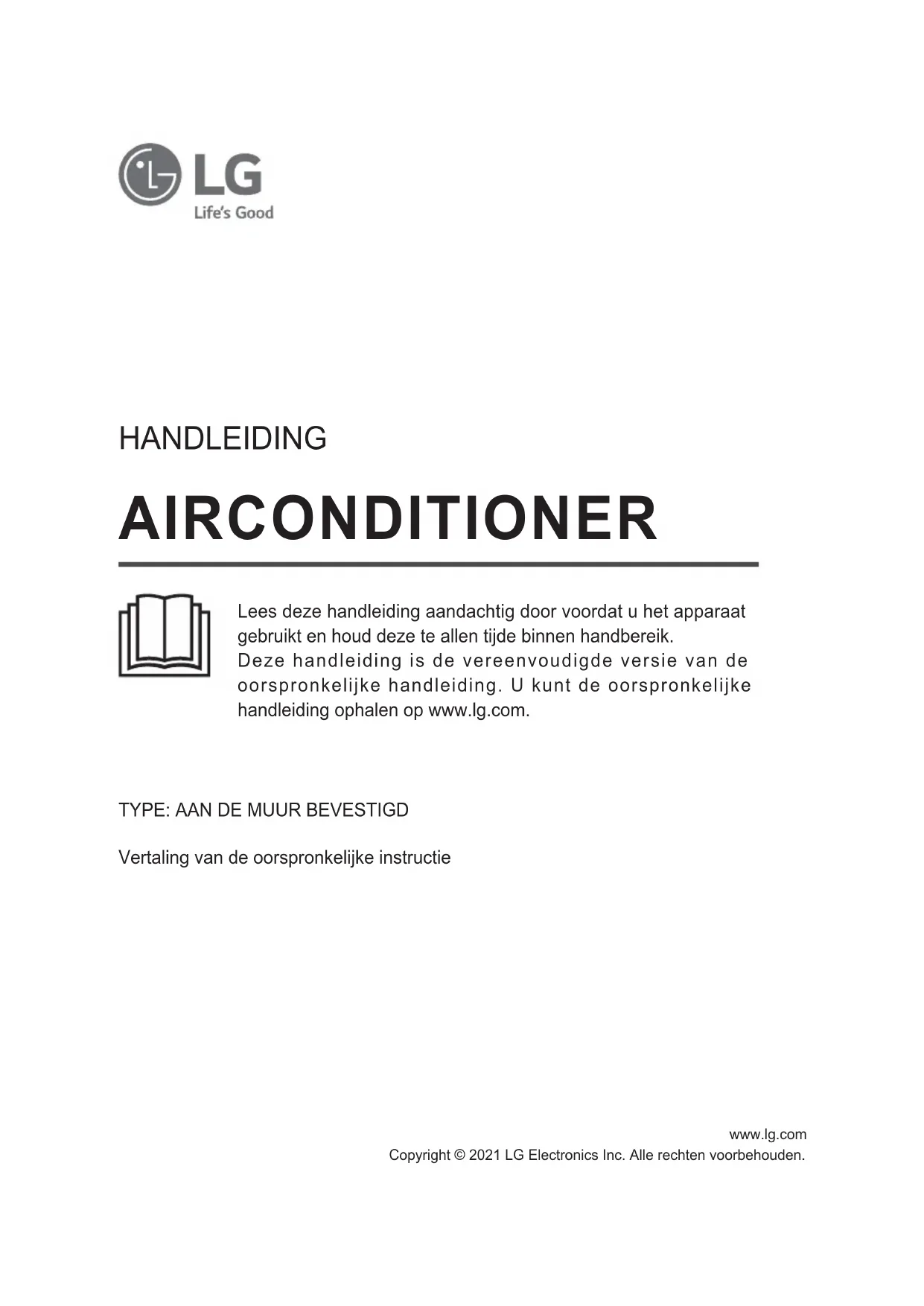

GEBRUIKSAANWIJZING AC24BK LG

Lees deze handleiding aandachtig door voordat u het apparaat gezbrukt en houd deze te allen tjnde binnen handbereik.

Deze handledeiding is de vereenvoudigde versie van de oorspronkelijke handleding. U kunt de oorspronkelijke handleding ophalen op www/lg.com.

TYPE: AAN DE MUUR BEVESTIGD

Vertaling van de oorspronkelijke instructie

INHOUDSOPGAVE

Deze handleiding kan afbeeldingen of inhoud bevatten die verschillen van het aangeschafte model.

Deze handleiding is onderhevig aan herziening door de fabrikant.

GEBRUIK 3

Aanwijzingen voor het gebruik 3

Onderdelen en functies 3

Draadloze afstandsbediening 4

GEBRUIK

NL

Aanwijzingen voor het gebruik

Suggestie voor energiebesparing

• Koel binnen Niet op een excessieve manier. Dit kan schadelijkঃ voor uw gezondheid en verbruiktmeer elektricitit.
• Blokkeer zonlicht met gordijnen of luiken als u de airconditioner gebruikt.
• Houd ramen en deuren goed zich als u de airconditioner gebruikt.
• Pas de richting van de luchtstroom verticaal of horizontaal aan om lucht binnen te latent circuleren.
• Laat de ventilator sneller draaien om lucht binnen snel af te koelen of op te warmen, in een korteperiode.
• Open de ramen regelmatig om te ventileren, de kwaliteit van de binnenlucht kan verslechteren als de airconditioner gedurende langere periodes gebruikt worden.
• Reinig het luchtfilter elke 2 weken. Stof en vuil op het filter kuren de luchtstroom blokkeren of een verminderde werkig tot gevolg hebben.

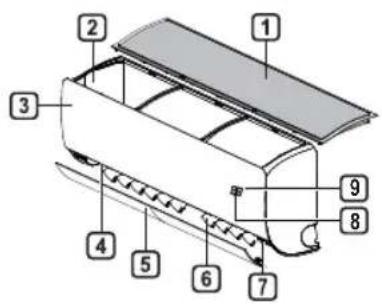

Onderdelen en functies

Unit binnen Unit buiten

Luchtfilter
Luchttoevoer
3 Voorpaneel
4 Luchtafvoer
Luchtdeflector (horizontal klep)
6 Luchtdeflector (vertical rooster)
7 Aan-/uitknop
8 Scherm
9 Signaal ontvanger

Luchttoevoeropeningen
Luchtafvoeropeningen
3 Basisplaat
4 Netsnoer
5 Afvoerslang
6 Koelmiddelbuizen

OPMERKING

• Het aantal en de plaats van de lampjes kan afwijken afhankelijk van het model van de airconditioner.

• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.

Draadloze afstandsbediening

Batterijenplaatsen

Vervang de batterijen indien het display van de afstandsbediening vervaagt. Plaats AAA (1,5V) batterijen voordat u de afstandsbediening gebruikt.

1 Verwijder het batterijieklepje.

2 Plaats de neue batterijen en zorg ervoor dat de + en - aansluitingen van de batterijen correct geplaatst+zijn.

De houder van de afstandsbediening installeren

Plaats om de afstandsbediening te beschermen de houder op een plek waar geen direct zonlicht is.

1 Kies een veilige en makkelijk toegankelijkke plek.
2 Bevestig de houder door de 2 schroeven stevig vast te draaien met een schroevendraier.

Methode voor gebruik

Richt om deze te gebruiken de afstandsbediening op de signalontvanger aan de rechterkant van de airconditioner.

OPMERKING

• De afstandsbediening kan andere elektronische apparaten aansturen, indien deutsche erop gericht worden. Zorg ervoor dat de afstandsbediening op de signaalontvanger van de airconditioner gericht worden.
• Gebruik voor een goede werkig een zachte doeck om de ontvanger en zender van het signaal schoon te make.
  In het geval een functie Niet op het product beschikbaar is, zal er ook geen buzzergeluid te horen zijn als de knop voor deze functie op de afstandbediening worden ingedrukt. Behalve bij de functies Richting luchtstroom (Swing),

Energieweergave (kW3s), Luchtzuivering (1)

Deijd instellen

1 Plaats de batterijen.

• Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop of om de minuten te selectoren.
3 Druk op de knop Set/Cancel om het te volttooien.

OPMERKING

• De aan/uit-timer is beschikbaar nadat deijd is ingesteld.

Het gebruik van de ^ C / ^ F omschakelfunctie (optioneel)

Deze functie verandert eenheid:tussen ^ C en

Houd de knoping ongeveer 5 seconden ingedrukt.

De airconditioner gebruiken zonder de afstandsbediening

U kunt de ON/OFF knop van de unit binnen gebruiken om de airconditioner aan of uit te zetten, als de afstandsbediening Niet beschikkaar is.

1 Open het voorpaneel (Type2) of horizontale klep (Type1).
2 Druk op de knop ON/OFF.

Type1

Type2

OPMERKING

• De stappenmotor kan kapot zichn, als de horizontale klep snel opent.
• De snugelid van de ventilator is te hoog ingesteld.
• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.
• De temperatuur kan nicht veranderd worden bij het gebruik van dezeoodknop voor ON/OFF.
• Voor modellen die koelen en verwarmen is de temperatuur ingesteld van 22 tot 24^

Het gebruik van de draadloze afstandsbediening

U kurz de airconditioner beter gebruiken met de afstandsbediening.

1 Knop	2 Beeldschern	Beschrijving	Beschikbare Functie
			Enkelvoudig gesplitst	Multi
	-	Om de air conditioner aan of uit te zetten.	○	○
Temp.	BB°C	Om de gewenste kamertemperatuur voor de koelings-, verwarmings- of overgangsmodus aan te passen.	○	○
Mode	※	Om de koelingmodus te selecteren.	○	○
		Om de verwarmingsmodus te selecteren.	○	○
		Om de ontvochtigingsmodus te selecteren.	○	○
		Om de ventilatiemodus te selecteren.	○	○
	A	Om de automatische overgangs-/automatische werkingsmodus te selecteren.	○	○
Jet Mode	Po	Om de kamertemperatuur snel te veranderen.	○	○
Fan Speed		Om de ventilatiesnelheid aan te passen.	○	○
Swing Swing		Om derichting van de luchtstroom verticaal of horizontal aan te passen.	○	○

OPMERKING

* knuppen kennen gewijzigd zijn afhankelijk van het model.

• Als het systeme is aangesloten op de Multi-Buiteneenheid, is het möglichk dat de functies Energieweergave, Energiecontrole, Stille functie en de Smart Diagnosis-functie Niet worden ondersteund.

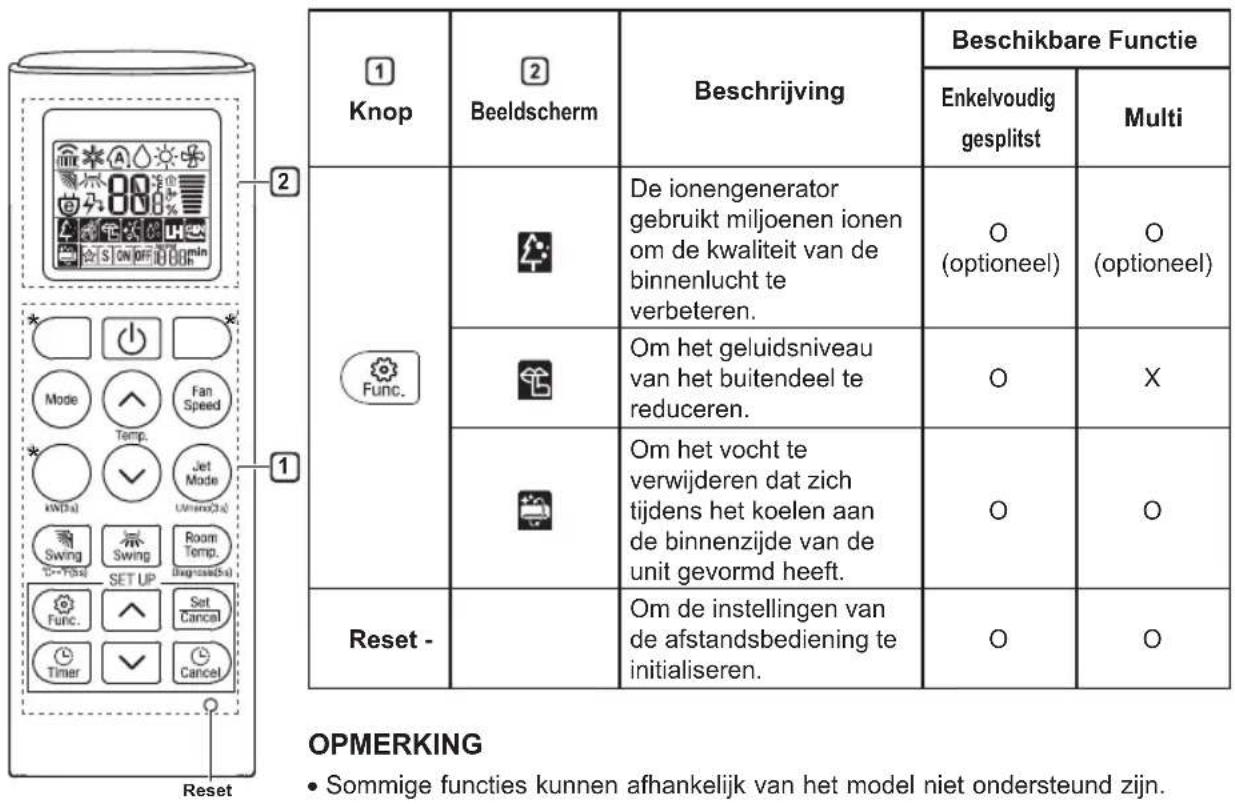

1 Knop	2 Beeldscherm	Beschrijving	Beschikbare Functie
			Enkelvoudig gesplitst	Multi
Timor	ON OFF	Om de airconditioner automatisch op de gewenstearend aan of uit te zetten.	O	O
Set/Cancel	-	Om de speciale functies en timer in te stellen/te annuleren.	O	O
Cancel	-	Om deinstallingen van de timer te annuleren.	O	O
√	-	Om dearend aan te passen.	O	O
*Light Off	-	Om dehelderheid van het scherm op de unit binnen in te stellen.	O	O
Room Temp.	8	Om de kamertemperatuur waar teGX.	O	O
°C←°F (5 s)	°C F	Om de eenheid tussen °C en °F te veranderen.	O	O
*Comfort Air	7	Om de luchtstroom aan te passen om de wind af te buigen.	O	O
kW(3 s) -		Om in te stellen of informatatie met betrekking tot de energia wel of nicht weergegeven moet worden.	O	X
*Energy Ctrl.	88 x	Om het effect van de energiebesparing duidelijk te make.	O	X
Diagnosis (5 s)	-	Om eenvoudig de onderhoudsinformatie van een product te controleren.	O	X
UVnano (3 s)	-	Voor het schoonhonden van de ventilator.	O (optioneel)	O (optioneel)

OPMERKING

• Sommige functies können affankelijk van het model nicht ondersteund zijn.
  * knuppen kannen gewijzigd zichn afhankelijk van het model.
• Druk op de knop Set/Cancel om de geselecteerde Func te gebruiken.
