AC24BK - Klimaanlage LG - Kostenlose Bedienungsanleitung

Produkttyp	Wandklimaanlage
Marke	LG
Modell	AC24BK
Kühlleistung	Etwa 24000 BTU/h (7 kW)
Heizleistung	Etwa 24000 BTU/h (7 kW)
Stromversorgung	220-240 V, 50 Hz
Abmessungen Innengerät (BxHxT)	Etwa 800 x 300 x 200 mm
Abmessungen Außengerät (BxHxT)	Etwa 800 x 600 x 300 mm
Gewicht Innengerät	Etwa 10 kg
Gewicht Außengerät	Etwa 30 kg
Kältemittel	R32
Betriebsmodi	Kühlen, Heizen, Entfeuchten, Lüften, Automatik, Jet-Modus
Lüftergeschwindigkeit	Mehrere einstellbare Geschwindigkeiten
Luftstromrichtung	Vertikal und horizontal (Swing)
Fernbedienung	Kabellos mit AAA-Batterien 1,5 V
Timer	Programmierbarer Ein-/Ausschalter
Energieverbrauchsanzeige	Ja (optional)
Luftfilter	Waschbar, alle 2 Wochen reinigen
Wartung und Reinigung	Regelmäßige Reinigung von Filter und Lamellen
Betriebstemperatur	22 bis 24 °C (Notbetrieb)
Einheitenumstellung	°C/°F (eigene Taste)
Geräuschpegel (Innengerät)	Etwa 30-40 dB(A)
Geräuschpegel (Außengerät)	Etwa 50-60 dB(A)
Garantie	Siehe Handbuch oder LG-Website

Häufig gestellte Fragen - AC24BK LG

Wie kann ich mit dieser Klimaanlage Energie sparen?

Um Energie zu sparen, kühlen Sie den Innenraum nicht übermäßig, blockieren Sie Sonnenlicht mit Jalousien oder Vorhängen, halten Sie Türen und Fenster geschlossen, passen Sie die Luftrichtung für eine bessere Zirkulation an und reinigen Sie den Luftfilter alle zwei Wochen.

Wie reinige ich den Luftfilter?

Entfernen Sie den Luftfilter aus dem Innengerät (hinter der Frontabdeckung) und waschen Sie ihn mit lauwarmem Wasser und einem milden Reinigungsmittel. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Reinigen Sie ihn alle zwei Wochen, um die Leistung zu erhalten.

Wie verwende ich die kabellose Fernbedienung?

Legen Sie zwei AAA-Batterien (1,5 V) in die Fernbedienung ein und richten Sie sie auf den Signalempfänger am Innengerät. Verwenden Sie die Tasten zum Ein-/Ausschalten, Einstellen der Temperatur, des Modus, der Lüftergeschwindigkeit und der Luftstromrichtung.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst die Batterien: Ersetzen Sie sie, wenn die Anzeige schwach wird. Stellen Sie sicher, dass Sie die Fernbedienung auf den Signalempfänger richten. Wenn das Problem weiterhin besteht, können Sie die EIN/AUS-Taste am Innengerät verwenden (öffnen Sie je nach Typ die Frontabdeckung oder die horizontale Lamelle).

Wie stelle ich den Timer für Ein/Aus ein?

Drücken Sie die Taste Set/Cancel, nachdem Sie die aktuelle Uhrzeit eingestellt haben. Verwenden Sie die Tasten + oder -, um die Minuten auszuwählen, und bestätigen Sie. Der Timer funktioniert nur, wenn die aktuelle Uhrzeit korrekt eingestellt ist.

Wie ändere ich die Anzeige von °C auf °F?

Halten Sie die entsprechende Taste (oft die Temperaturtaste oder eine spezielle Taste) etwa 5 Sekunden lang gedrückt. Das Gerät wechselt zwischen Grad Celsius und Fahrenheit.

Was ist der Jet-Modus?

Der Jet-Modus ermöglicht schnelles Kühlen oder Heizen des Raums, indem der Lüfter auf voller Geschwindigkeit läuft und die Temperatur auf einen Extremwert eingestellt wird. Ideal für schnellen Komfort.

Wie stelle ich die Luftstromrichtung ein?

Verwenden Sie die Swing-Taste auf der Fernbedienung, um die vertikale oder horizontale Bewegung der Lamellen zu aktivieren. Sie können sie auch manuell positionieren (falls verfügbar), um die Luft dorthin zu lenken, wo Sie sie wünschen.

Was tun bei Stromausfall oder Funktionsstörung?

Überprüfen Sie zuerst, ob das Gerät richtig angeschlossen ist und der Schutzschalter nicht ausgelöst hat. Konsultieren Sie die Bedienungsanleitung für Fehlercodes. Wenn das Problem weiterhin besteht, kontaktieren Sie den LG-Kundendienst.

Wo kann ich die vollständige Bedienungsanleitung herunterladen?

Sie können die Bedienungsanleitung kostenlos als PDF auf der Website notice-facile.com oder direkt auf der offiziellen LG-Website (www.lg.com) herunterladen.

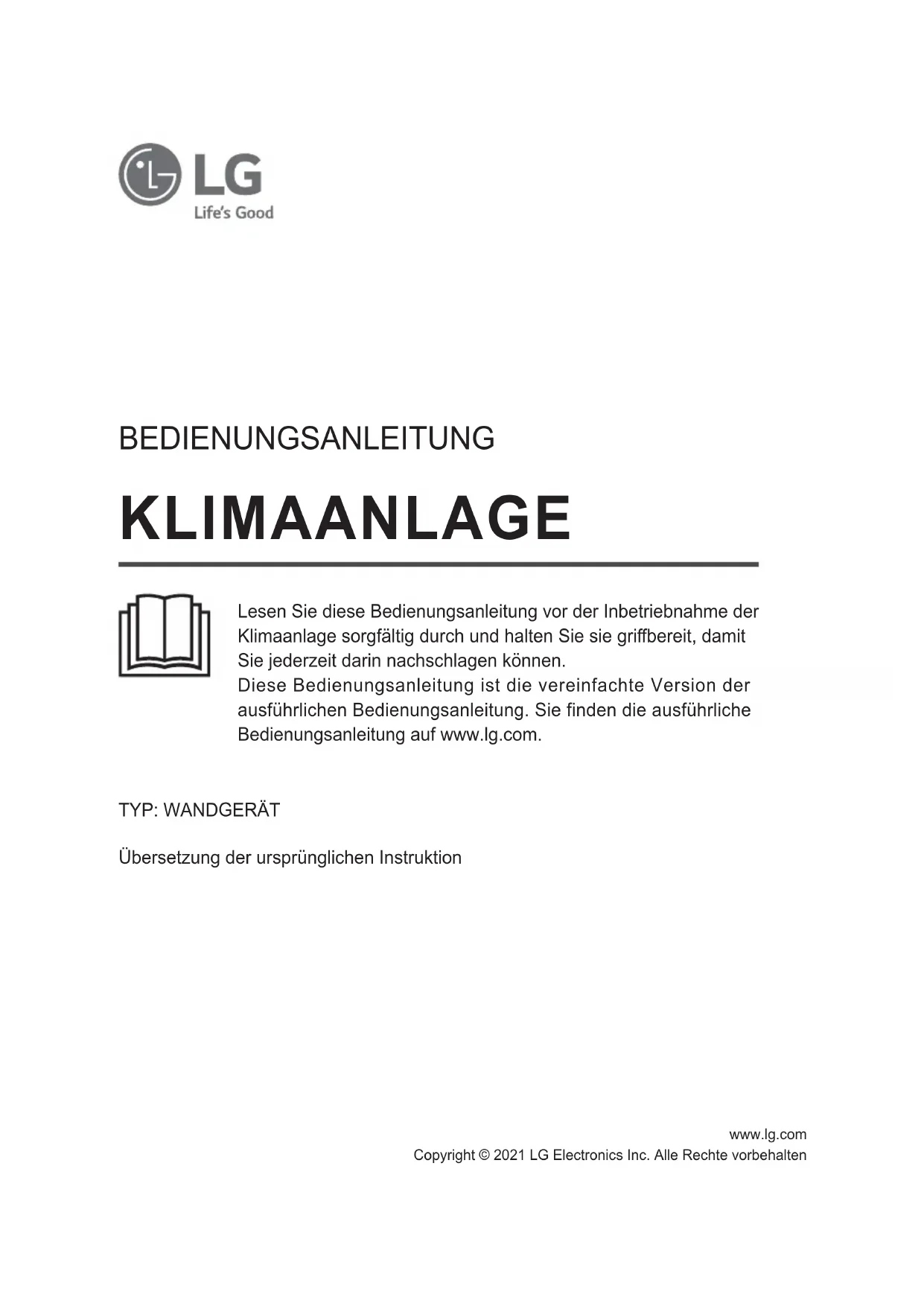

BEDIENUNGSANLEITUNG AC24BK LG

BEDIENUNGSCANLEITUNG

KLIMAANLAGE

Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme der Klimaanlage sorgfältig durch und halten Sie sie griffbereit, damit Sie jederzeit darin nachschlagen können.

These Bedienungsanleitung ist die vereinfachte Version der ausfuhrlichen Bedienungsanleitung. Sie finden die ausfuhrliche Bedienungsanleitung auf www/lg.com.

TYP: WANDGERÄT

Übersetzung der ursprünglichen Instruktion

INHALT

These Bedienungsanleitung kann Abbildungen oder Inhalte enthalten, die sich von ihrem Modell untersuchen.

Änderungen an dieser Bedienungsanleitung durch den Hersteller bleiben vorbehalten.

BETRIEB 3

Bedienungshinweise 3

Bauteile und Funktionen 3

Funkfernbedienung 4

BETRIEB

DE

Bedienungshinweise

Vorschläge zum Energiesparen

• Kühlen Sie die Innenräume nicht übermöig. Dies kann ihrer Gesundheit schaden und mehr Strom verbrauchen.
  Schlieben Sie bei Sonneneinstrahlung die Jalousien oder Vorhange, wenn die Klimaanlage lauft.
• Halten Sie Türen oder Fenster fest geschlossen, wenn die Klimaanlage lauft.
• Stellen Sie die Entwicklung des Luftstroms vertical oder horizontal ein, damit die Innenraumluft zirkulieren kann.
• Erhöhen Sie kurzfristig die Lüftergeschwindigkeit der Klimaanlage, um die Umgebungsluft schnell abzukühlen oder aufzuwärmen.
• Luftten Sie regelmäßig, damit sich die Luftqualität in den Innenräumen nicht verschlechtert, wenn die Klimaanlage über langere Zeit lauft.
• Reinigen Sie den Luftfilter alle 2 Wochen. Staub und Verunreinigungen, die sich im Luftfilter angesammelt haben, können den Luftstrom blockieren oder die Leistung des Geräts verringern.

Bauteile und Funktionen

Innengerat Außergerät

1 Luftfilter
Lufteinlass
3 Vordere Abdeckung
4 Luftauslass
5 Luftleitblech (horizontaler Flugel)
6 Luftleitblech (vertikaler Lufthungsschlitz)
Ein-/Aus-Taste
8 Anzeige
9 Signalempfänger

1 Luftinlassöffnungen
2 Luftauslassöffnungen
3 Montageplatte
4 Stromkabel
5 Ablaufschlauch
6 Kaltemittelrohr

HINWEIS

Die Anzahl und Lage der Betriebslampen konnen je nach Modell der Klimaanlage variieren.

Die Funktion kann je nach Modellart anders sein.

Funkfernbedienung

Einlagen der Batterien

Wenn der Anzeigebildschirm der Fernbedienung anfängt zu verblassen, tauschen Sie die Batterien aus. Legen Sie AAA (1,5 V) Batterien ein, bevor Sie die Fernbedienung verwenden.

1 Entfernen Sie die Batterieabdeckung.

2 Legen Sie die neuen Batterien ein und stellen Sie sicher, dass die + und - Pole der Batterien korrekt liegen.

Installieren des Fernbedienungshalters

Um die Fernbedienung zu schützen, installieren Sie den Halter an einer vor direktem Sonnenlicht geschützten Stelle.

1 Wahlen Sie einen sicheren und leicht zugänglichen Platz.
2 Schrauben Sie den Halter mit 2 Schrauben mit einem Schraubendreher fest.

Bedienung

Richten Sie die Fernbedienung auf den Signalempfänger an der rechten Seite der Klimaanlage, um sie zu steuern.

HINWEIS

Die Fernbedienung kann weitere elektronische Geräte steuern, wenn Sie die Fernbedienung auf sie richten. Stellen Sie safer, dass Sie die Fernbedienung auf den Signalempfänger der Klimaanlage richten.
- Verwenden Sie zur Reinigung des Signalübermittlers und -empfängers ein weiches Tuch, um einen ordnungsgemäßen Betrieb zu gewährleisten.
- Falls eine Funktion bei Ihr dem Produkt nicht verfügbar ist, ertont kein Piepton vom Gerät, wenn die entsprechende Taste für eine solche Funktion auf der Fernbedienung gedrückt wird. Dies gilt nicht für die Funktionen Luftstrom

Richtung (Swing), Energieanzeige (und Luftreinigung (A).

Einstellen der aktuellen Uhrzeit

1 Legen Sie die Batterien ein.

Das Symbol unter blinkt am unteren Rand des Bildschirms.

2 Drucken Sie die Tasteoder, umdie Minuten zu wahlen.
3 Drücken Sie zur Fertigstellung die Taste Set/ Cancel.

HINWEIS

• Nach der Einstellung der aktuellen Zeit steht der Ein-/Aus-Timer zur Verfügung.

Verwendung der ^ C / ^ Konvertierungsfungtion (Option)

Mit dieser Funktion kann die angezeigte Einheit (°C oder °F) geändert werden.

• Drücken und halten Sie die Tasteung für etwa 5 Sekunden.

Bedienung der Klimaanlage ohne Fernbedienung

Sie können die Taste ON/OFF auf dem Innengerät verwenden, um die Klimaanlage zu bedieren, wenn die Fernbedienung nicht zur Verfügung liegt.

1 Öffnen Sie die vordere Abdeckung (Typ2) oder den horizontalen Flügel (Typ1).
2 Drucken Sie die Taste ON/OFF.

Typ1

Typ2

HINWEIS

• Möglicherweise ist der Schrittmotor defekt, wenn sich der horizontale Flügel sehr schnell öffnet.
  Die Geschwindigkeit des Lufters ist zu hoch eingestellt.
  Die Funktion kann je nach Modellart anders sein.

• Bei Verwendung der ON/OFF Taste kann die Temperatur nicht verändert werden.

• Bei Kuhl- und Heizmodellen ist die Temperatur auf 22 °C bis 24 °C eingestellt.

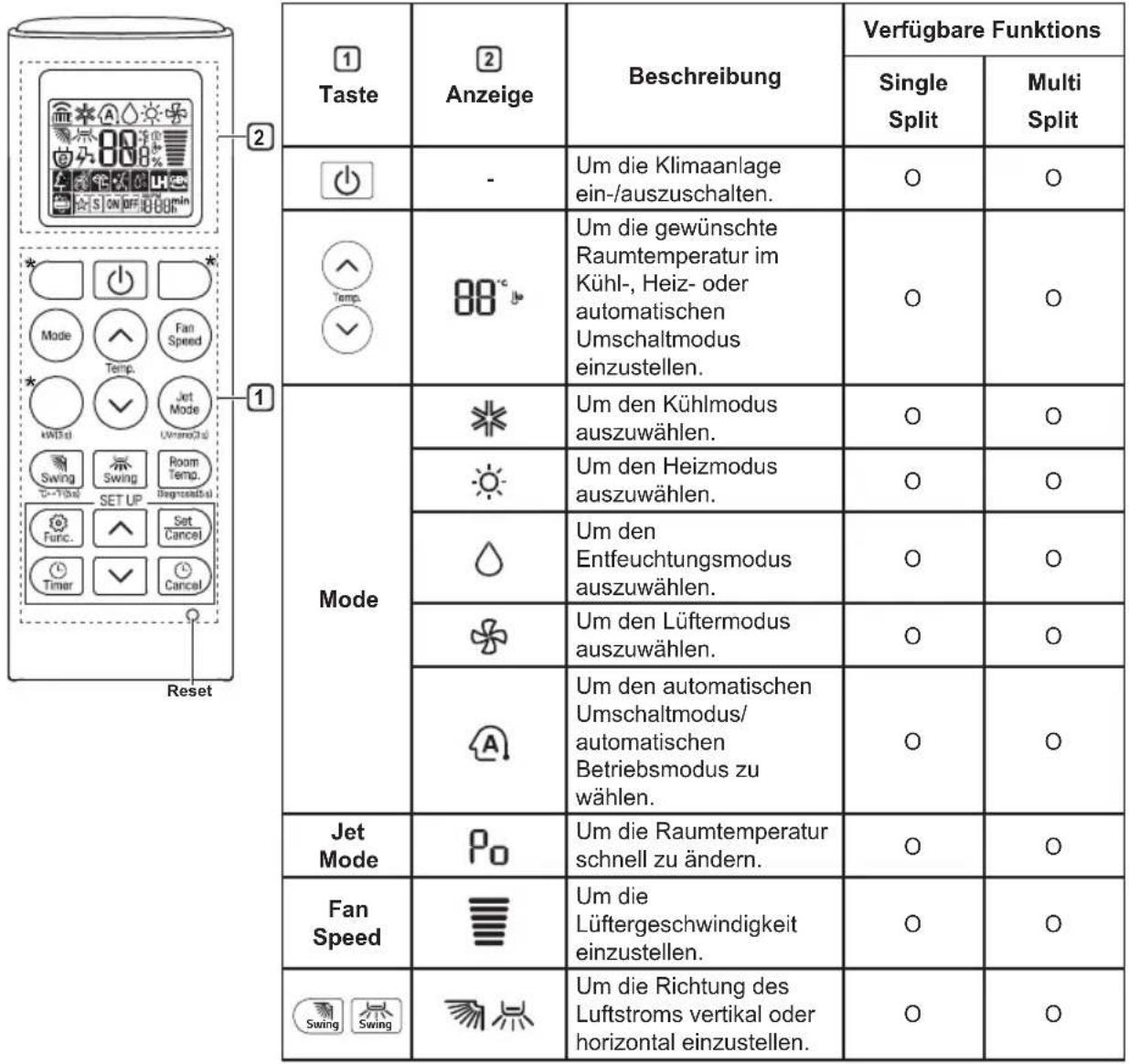

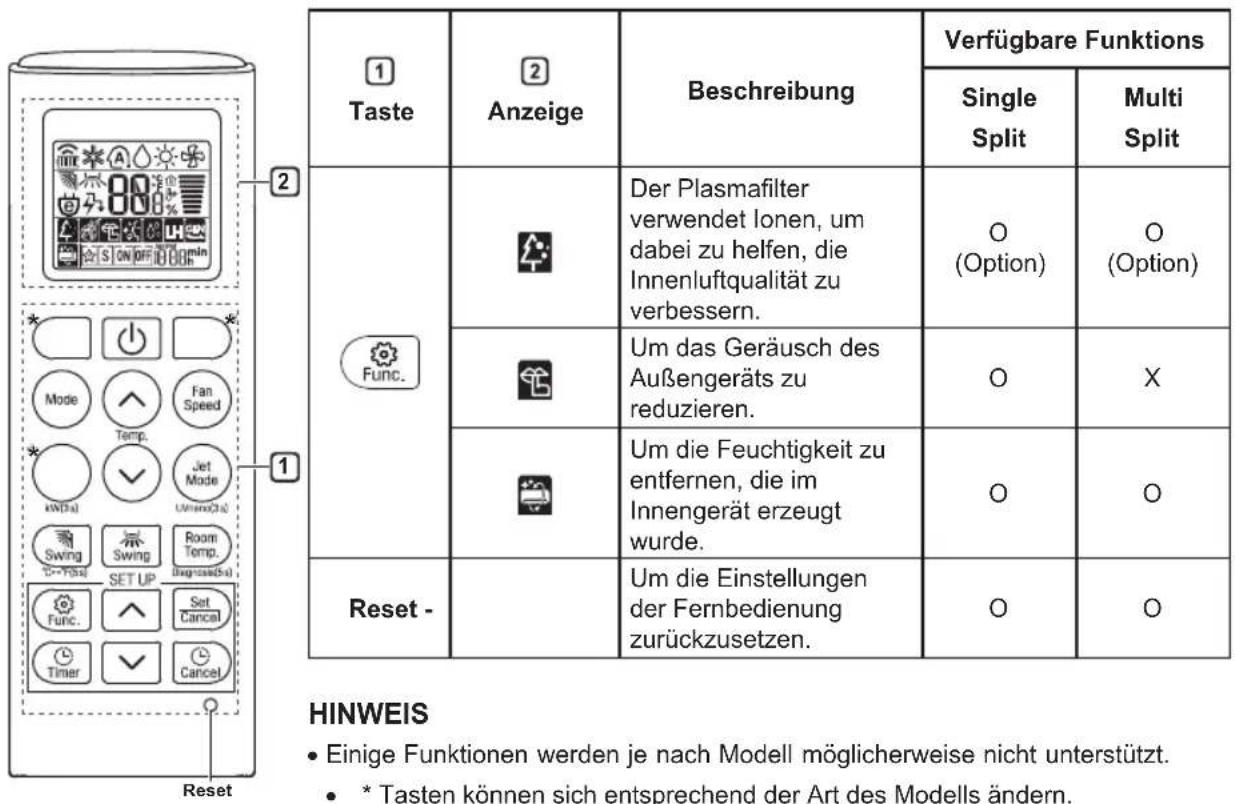

Verwendung der Funkfernbedienung

Sie konnen die Klimaanlage mit der Fernbedienung bequemer bedieten.

HINWEIS

• Tasten können sich entsprechend der Art des Modells ändern.

• Bei Anschluss an ein Multi-Außengerät werden die Funktionen Energieanzeige, Kontrolle des Stromverbrauchs, Leiser Betrieb und Smart-Diagnose u. U. nicht Unterstützung.

1 Taste	2 Anzeige	Beschreibung	Verfügbare Funktion
			Single Split	Multi Split
Timor	ON OFF	Um die Klimaanlage zur gewünschten Zeit automatisch ein-/auszuschalten.	O	O
Set/Cancel	-	Um Spezialfunktionen und Timer einzustellen/zulöschen.	O	O
Cancel	-	Um die Timer-Einstellungen zulöschen.	O	O
- Um die Zeit einzustellen. O O
*Light Off	-	Um die Helligkeit der Anzeige auf dem Innengerät einzustellen.	O	O
Room Temp.		Um die Raumtemperatur anzuzeigen.	O	O
°C←°F (5 s)	°C °F	Um die angezeigte Einheit (°C oder °F) zuändern.	O	O
*Comfort Air		Um den Luftstrom einzustellen und abzulenken.	O	O
kW(3 s) -		Zur Einstellung, ob Informationen in Bezug auf Energie angezeigt werden sollen oder nicht.	O	X
*Energy Ctrl.	88 x	Um Strom einzusparen. O X
Diagnosis (5 s)	-	Um die Wartungsinformationen eines Produktés bequem zu überprüfen.	O	X
UVnano (3 s)	-	Zur Sauberhaltung des Lufters.	O (Optional)	O (Optional)

• Drücken Sie die Schaltfläche Set/Cancel, um die ausgewählte Func zu steuern.
