Tipo de produto	Placa de cozimento vitrocerâmica
Marca	BRANDT
Modelo	TV1220B
Categoria	Televisão (de acordo com a ficha do produto, mas o manual descreve uma placa de cozimento)
Alimentação elétrica	220-240 V~, conexão por instalador credenciado, dispositivo de corte omnipolar
Número de zonas de cozimento	4 (de acordo com o modelo a, b, c ou d)
Tipos de zonas de cozimento	Vitrocerâmica, alguns modelos com zona dupla
Comandos	Táteis (modelos a, b) ou manuais (modelos c, d)
Temporizador	Sim, ajustável até 99 minutos conforme a potência
Função de bloqueio (segurança infantil)	Sim, mantenha pressionada a tecla ⏻ por 3 segundos
Indicador de calor residual	Exibição 'H' ou ponto luminoso
Desligamento automático de segurança	Sim, se nenhuma seleção for feita em 10 segundos ou derramamento sobre as teclas
Limitador de temperatura	Sim, por zona de cozimento
Material da superfície	Vitrocerâmica
Manutenção regular	Pano úmido com água e sabão, produto especial para vitrocerâmica (ex: VITROCLEN)
Limpeza de sujeiras queimadas	Raspador especial para vitrocerâmica
Recipientes compatíveis	Cerâmica, cobre, aço inoxidável; evite alumínio (exceto fundo inoxidável)
Segurança infantil	Sim, bloqueio das teclas
Instalação	Embutida, necessita de um móvel com recorte adequado (ver manual)
Número de serviço ao consumidor	0892 02 88 01 (0,45 €/min)
Endereço do fabricante	Serviço ao Consumidor BRANDT, BP 9526, 95069 CERGY PONTOISE CEDEX

Perguntas frequentes - TV1220B BRANDT

Como ligar a placa de cozimento BRANDT TV1220B?

Pressione a tecla Ⓞ por 3 segundos. Os displays das zonas de cozimento acendem. Se a segurança infantil estiver ativada, mantenha a mesma tecla pressionada por 3 segundos para desbloquear.

O que fazer se a superfície vitrocerâmica estiver rachada ou quebrada?

Desconecte imediatamente o aparelho para evitar choque elétrico. Não use mais a placa e contate o serviço pós-venda BRANDT para substituir o vidro por um profissional qualificado.

Como usar o temporizador nos modelos táteis (a e b)?

Ligue a zona de cozimento e ajuste a potência. No modelo (a), pressione a tecla do temporizador, selecione a zona e ajuste o tempo com + e -. No modelo (b), pressione a tecla - da zona, ajuste o tempo e pressione - novamente para confirmar. O tempo máximo é de 60 min na potência 9, 99 min nas outras potências.

Como bloquear as teclas (segurança infantil)?

Mantenha pressionada a tecla ⏻ por 3 segundos. Uma luz indicadora confirma o bloqueio. Faça o mesmo para desbloquear.

Por que minha placa de cozimento desliga sozinha?

É uma medida de segurança. Se você esperar mais de 10 segundos antes de selecionar uma zona de cozimento após ligar, a placa desliga automaticamente. Da mesma forma, se um líquido derramar sobre as teclas ou se uma tecla for mantida pressionada por muito tempo.

Como limpar manchas queimadas na vitrocerâmica?

Use um raspador especial para vitrocerâmica para remover sujeiras queimadas. Para açúcar ou plástico queimado, limpe imediatamente enquanto a superfície ainda estiver quente. Em seguida, limpe com um produto especial para vitrocerâmica como VITROCLEN.

Quais recipientes usar na placa de cozimento?

Prefira recipientes de cerâmica, cobre ou aço inoxidável. O alumínio não é recomendado porque pode manchar a vitrocerâmica, a menos que o fundo seja protegido por inox. Certifique-se de que o fundo é plano, seco e com diâmetro pelo menos igual ao da zona de cozimento.

O que significa o símbolo 'H' exibido na placa?

'H' indica calor residual: a zona de cozimento ainda está quente após o uso. Não toque na área enquanto o símbolo estiver exibido para evitar queimaduras.

Como desligar uma zona de cozimento?

Selecione a potência 0 para a zona de cozimento em questão, ou desligue a placa inteira pressionando Ⓞ por 2 segundos até um bipe longo.

O aparelho emite um bipe e para: o que fazer?

Se houve derramamento sobre as teclas, seque a superfície e reinicie. Se uma tecla ficou pressionada por muito tempo, solte-a. Se o problema persistir, contate o serviço pós-venda.

MANUAL DE UTILIZADOR TV1220B BRANDT

PT MANUAL DE INSTALAÇÃO E DE UTILIZAÇÃO

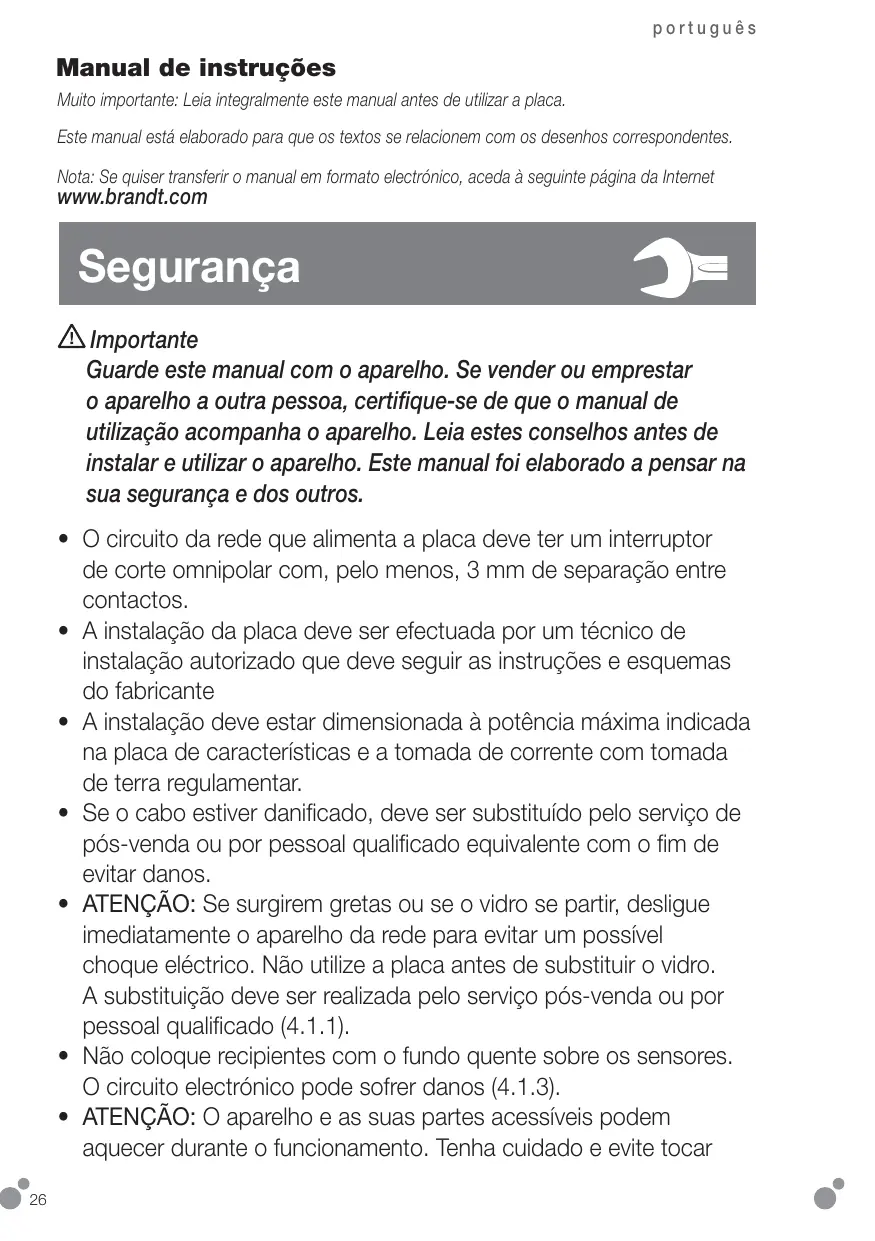

Manual de instruções

Muito importante: Leia integralmente este manual antes de utilizar a placa.

Este manual está elaborado para que os textos se relacionem com os desenhos correspondentes.

Nota: Se quiser transferir o manual em formato electrónico, aceda à seguinte página da Internet www.brandt.com

Segurança

⚠️ Importante

Guarde este manual com o aparelho. Se vender ou emprestar o aparelho a outra pessoa, certifique-se de que o manual de utilização acompanha o aparelho. Leia estes conselhos antes de instalar e utilizar o aparelho. Este manual foi elaborado a pensar na sua segurança e dos outros.

• O circuito da rede que alimenta a placa deve ter um interruptor de corte omnipolar com, pelo menos, 3 mm de separação entre contactos.
• A instalação da placa deve ser efectuada por um técnico de instalação autorizado que deve seguir as instruções e esquemas do fabricante
• A instalação deve estar dimensionada à potência máxima indicada na placa de características e a tomada de corrente com tomada de terra regulamentar.
• Se o cabo estiver danificado, deve ser substituído pelo serviço de pós-venda ou por pessoal qualificado equivalente com o fim de evitar danos.
• ATENÇÃO: Se surgirem gretas ou se o vidro se partir, desligue imediatamente o aparelho da rede para evitar um possível choque eléctrico. Não utilize a placa antes de substituir o vidro. A substituição deve ser realizada pelo serviço pós-venda ou por pessoal qualificado (4.1.1).
• Não coloque recipientes com o fundo quente sobre os sensores. O circuito electrónico pode sofrer danos (4.1.3).
• ATENÇÃO: O aparelho e as suas partes acessíveis podem aquecer durante o funcionamento. Tenha cuidado e evite tocar

nos elementos de aquecimento. As crianças com menos de 8 anos devem manter-se afastadas, excepto se estiverem sob supervisão permanente.

• Se a placa estiver instalada sobre uma gaveta, esta não deve conter objectos inflamáveis.
• Este aparelho pode ser usado por crianças de 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, se tiverem a supervisão ou instruções apropriadas sobre a utilização do aparelho de uma maneira segura e que compreendam os perigos que implica. As crianças não devem brincar com o aparelho. A limpeza e a manutenção a realizar pelo utilizador não devem ser realizadas por crianças sem supervisão.

- ATENÇÃO: Pode ser perigoso cozinhar com gordura ou óleo sem estar presente, pois existe o risco de incêndio NUNCA tente apagar um fogo com água. Desligue o aparelho e cubra as chamas com uma tampa ou uma manta ignífuga.

- ATENÇÃO: Perigo de fogo: não armazenar objectos na superfície de cozedura.

- Nunca utilize um aparelho de limpeza a vapor para limpar o aparelho

- O aparelho não foi concebido para funcionar com um temporizador externo ou um sistema de controlo remoto.

- Para parar o funcionamento do aparelho, pressione durante 2 segundos o sensor (①). Um BIP longo e o apagar do dígito significa que o aparelho está desligado.

- Evite golpes dos recipientes sobre o cristal.

- Os focos de calor não devem funcionar sem recipiente.

- Utilize o aparelho só para a preparação de alimentos. Não utilize a placa como mesa de trabalho.

- Não despeje água fria directamente na placa quando estiver quente.

Identificação

Identifique o modelo da sua placa ("a", "b", "c", "d") comparando o número e a disposição dos focos do seu aparelho com os das figuras.

1

Instalação

1.1 Desembalar. Retire todos os elementos de protecção.

1.2 Encastre no móvel. Tenha sempre em conta os dados das características (1.2.1) e as medidas do móvel onde vai encastrar a placa (1.2.2, 1.2.3). Se não vai colocar o forno debaixo da placa, deve instalar uma tábua de protecção segundo as medidas indicadas (1.2.4). Fixe a junta de espuma ao longo do contorno exterior da placa para obter uma boa estanqueidade (1.2.5). Vire a placa e introduza-a na folga (1.2.6). Não utilize materiais não amovíveis como o silicone.

1.3 Ligação à rede eléctrica.

Modelos (a, c). Segundo o esquema (1.3.1). Cores: a) azul escuro, b) azul claro, c) castanho, d) vermelho, e) verde - amarelo.

Modelo (b). Para ligação a 220 – 240V\~ligue a placa segundo o esquema 1.3.3. Se for diferente, substitua o cabo e realize a ligação segundo o esquema (1.3.4).

Modelo (d). Segundo o esquema (1.3.2).

2

Utilização

Com vitrocerâmica são válidos os recipientes de barro, cobre ou aço inoxidável. Os de alumínio não são aconselháveis porque podem formar manchas sobre o vidro da placa.

2.1 Seleção da zona de cozedura. Disponha de vários focos para colocar os recipientes. Escolha o mais adequado em função do tamanho do recipiente. (2.1.1)

2.2 Ligar a placa. Modelos (a, b). Pressione ① durante 3 segundos para ligar a placa;

são activados os ☐ das diferentes zonas de cozedura.

Nota: Para poder seleccionar, se a função de segurança para crianças estiver activada, desactive-a premindo a tecla 🔒 durante 3 segundos.

2.3 Activação do foco. Active o foco onde colocou o recipiente pressionando a tecla correspondente (2.3.1).

Nota: Se demorar mais de 10 segundos ao seleccionar o foco, a placa apaga-se automaticamente, como medida de segurança.

2.4 Seleção da potência. Ajuste-a, pressionando + ou — (2.4.1).

FOCO ESPECIAL

2.5 Foco duplo. Depois de seleccionar a potência, pressione Ⓒ e o foco duplo será activado. Para anular, pressione Ⓒ.

FUNÇÕES DE TEMPO

2.6 Seleção de tempo

Modelo (a) : Depois de activar o foco e seleccionar a potência 1,2,3......9, pressionando 📁 visualiza-se 🔊 e o piloto da zona a temporizar. Se houver vários focos em funcionamento, pressionando várias vezes Ⓛ, o piloto do foco a temporizar vai rodando (2.6.1). Seleccione a zona a temporizar. Com + , — , atribui o tempo (2.6.2). Se pressionar — acede directamente à temporização máxima de 60 ou 99 minutos. Passado alguns segundos, ficará validado. Depois de decorrido o tempo, serão emitidos alguns sinais sonoros, 🔊 e o piloto correspondente piscam. Pressione qualquer tecla para parar o sinal sonoro. Se quiser modificar o tempo, pressione Ⓛ e siga os passos descritos anteriormente. Se houver vários focos temporizados, o visor mostra o tempo do foco que está mais próximo de terminar. Para visualizar o tempo, pressione Ⓛ e seleccione o foco que desejar verificar.

Nota: O temporizador irá apagar-se automaticamente se demorar mais de 10 segundos a seleccionar o tempo.

Modelo (b) : Depois de activar o foco e seleccionar a potência 1,2,3......9,

pressão a tecla = do foco a temporizar. Aparece um Ⓕ (2.6.3). Seleccione o tempo com +, — e valide, pressionando novamente a tecla do foco temporizado = (2.6.4) A potência será visualizada com um ponto, que indica que o foco está temporizado. Um sinal sonoro e uma indicação — advertem que o tempo terminou. (2.6.5). Para parar, pressione qualquer tecla.

Nota: O temporizador apagar-se-á automaticamente se demorar mais de 10 segundos ao seleccionar o tempo.

Considerações sobre a temporização: Se o nível de potência é 9 o tempo máximo a temporizar será de 60 min. Se é diferente o máximo poderá ser 99 min.

Uma vez concluído o tempo o alarme soará enquanto não premir nenhuma tecla.

2.7 Vidros com comandos.

Modelos (c, d). Certifique-se de que o foco que vai accionar corresponde ao foco que pretende utilizar (2.7.1). Rode o comando para a posição desejada e o piloto de funcionamento acende-se (2.7.2); este piloto também assinala o calor residual quando o foco se apaga.

2.8 Apagar o foco. Seleccione a potência do foco que deseja apagar.

2.9 Calor residual. Depois de utilizar a placa os focos mantêm-se quentes durante algum tempo que varia em função da potência seleccionada e é visualizado um H ou um ponto nos focos ainda quentes. Não toque nesses focos, corre o risco de se queimar.

2.10 Função de bloqueio (teclas). Para evitar manipulações por parte das crianças. Pressione durante 3 segundos a tecla 📄, o piloto acende-se e o bloqueio ficará activado (2.10.1). Para desbloquear, repita a acção. Piloto apagado.

Recomendações:

• O foco está equipado com um limitador de temperatura interior que desliga o foco para o caso de o vidro aquecer excessivamente

• Nos modelos electrónicos, em caso de transbordamento sobre as teclas de comando, a placa deixa de funcionar e é emitido um sinal sonoro (4.1.2).

• Nos modelos electrónicos, se mantiver pressionado um sensor durante demasiado tempo, a placa deixa de funcionar e é emitido um sinal sonoro

• Os recipientes de alumínio não são aconselháveis, pois poderiam formar manchas sobre o vidro, a não ser que tenham um fundo com protecção em aço inoxidável.
• A base do recipiente tem de ser plana e estar seca.
• Certifique-se de que os diâmetros dos recipientes sejam maiores ou iguais ao foco a utilizar e centre-o sobre o foco de calor.
• Tente não mover os recipientes, poderia quebrar o vidro.

Atenção: O funcionamento descontínuo das zonas de cozedura, não é uma avaria. Funcionam nos períodos de ligar e desligar mais ou menos longos em função da potência desejada.

3

Manutenção e limpeza

• Limpe a fundo a superfície da sua placa quando tiver arrefecido. Não utilize produtos ou esfregões abrasivos. Limpe com um pano humedecido e água com sabão (3.1.1).
• Uma vez por semana, limpe a fundo com produtos específicos para vitrocerâmica. Recomendamos o VITRO-CLEN para a limpeza e a manutenção da sua placa em vitrocerâmica.
• A sujidade fortemente agarrada é eliminada com o raspador de vidro (3.1.2).
• Se por descuido queima açúcar, elementos açucarados ou plástico sobre a placa, elimineos o quanto antes com um raspador ainda quente. Se não o fizer podem deixar manchas permanentes.
• Utilize a colher do raspador em bom estado, substitua-a no caso de apresentar alguma deterioração.

Meio ambiente

A placa foi elaborada a pensar na conservação do meio ambiente.

Respeito pelo meio ambiente. Utilize as potências adequadas para cada cozedura e seleccione os recipientes de tamanho adequado para as quantidades dos alimentos que vão ser preparados. Quando o fundo do recipiente e o diâmetro da zona de cozedura têm o mesmo tamanho, a transmissão de calor é óptima. Ao terminar a cozedura, se o desejar, deixe o recipiente no mesmo lugar para utilizar o calor residual acumulado. Deste modo poupará energia.

Utilize uma tampa sempre que possa para reduzir a perda de calor por evaporação.

Não elimine os aparelhos misturando-os com duos domésticos gerais.

Deposite a sua placa num centro especial de recolha.

A reciclagem de electrodomésticos evita consequências negativas para a saúde e o meio ambiente e permite poupar energia e recursos. Para mais informações, contacte as autoridades locais ou o estabelecimento onde adquiriu a placa.
