INSTRUÇÉS DE SEGURANÇA

INSTRUÇÉS DE SEGURANÇA

-Esta placadecozinhafoiconcebidaparaumautilização porparticularuesumahabitação.

-Esta placadeve ser instalada em conformidade com a leiislaço em vigor eutilizada unicamente em locais bem ventilados.Consulte this guia antede instalar e deutilizar o seu aparelho.

• As cozeduras devem ser realizadas sob a sua vigilancia.

• Estas placas de cozinha destinam-se exclusivamente à cozedura de bebidas e geleiros alimentícos e não contentem qualquer componente à base de amIENT.

• Este aparecido não está ligado a nenhum dispositivo de evacuação de produits de combustão. devendo ser instalado e ligado de acordo com os regulamentos em vigor. Dedicar especial atençao as dispositions aplicáveis em materia de ventilação.

• Não guarde no|móvel situado sob aplaça de cozinha produits de LIMPEZA ou PRODutos INFLAMÁVEIS (pulverizadores ou recipientes sob pressão, papés, livros de receitas, etc.).

• Se utilizes alguma gaveta situada por baixo da plac, é conveniente não guardar objectos sensíveis ao calor (plácicos, papéis, bombas de aerosóis, etc...).

• Antes de qualquer intervencao, desligea a plac da alimentacao (elcctrica e gas).

• Se ligar apareiros electricos a uma tomada situada perto da plac, assegure-se de que o cabo de alimentacao não entra em contacto com as zonas quentes.

• Por quostoes de seguranca,deois de cada
  utilização,nao se esqueça de fechar a valvula
  de commando geral do gás canalizo ou a
  valvula da botija de gás butano/propano.

• Estas placas está assinaladas com a marca de conformidade CE.

-A instalacao da placaré reservada aos instaladores e&Tecnicosqualitys.

• Antes da instalacao, certificque-se da compatibilidade das condições de distribuição local (natureza e pressao do gás) e da regulação da plac.

-Esta placacdecozinha cumpre os requisitos da norma EN 60335-2-6 relativa ao aquecimento dos moveis e da classe 3 no respeitantá a instalacao (conforme norma EN 30-1-1).

Atença As condica

inscritas não so na etiqueta existente na sola, mas también na embalagem.

Para no futuro encontrar fácilmente as referências do aparelho, aconselhamos a que as aponte na网页 "Serviço Póss-Venda e Relações com o Consumidor" (esta网页 también lhe indica onde encontrar as referências no aparelho).

Se constatar o aparecido de alguma fenda na superficie do vidro, desligue imeditamente a placá de fonte de alimentação eletría e contacte o Servço Pós-Venda.

PROTECCAO DO AMBIENTE

PT

PROTEÇÃO DO AMBIENTE

• Os materiais de embalagem deste aparelho são reciclaveis. Por也是如此, participe na reciclagem dosleasedo contribua,assim, para a protecao do ambiente, depositandoos nos contentores municipais previstos para esteefeito.

• O seu aparelho contentemente inúnumeros materiais recicláveis. Por esta razão, está marcado com este símbolo a fim de lhe indicar que os apareiros usados não devem ser misturados com os restantes resíduos. A reciclagem

dos aparelhos organizepeelo fabricante sera,pois,efectuada nas melhores condições,de acordo com a directiva europeia 2002/96/CE sobre os resíduos de equipamentos electricos e electrónicos. Dirija-se à-camera municipal da sua residência ou ao seu revendedor para conhecer os pontos de recolha de aparelhos usados,localizados mais perto da sua residência.

• Agradecemos, desde ja,a sua的合作acao na protecao do ambiente.

DESCRÊNCÉ DO APARELHO

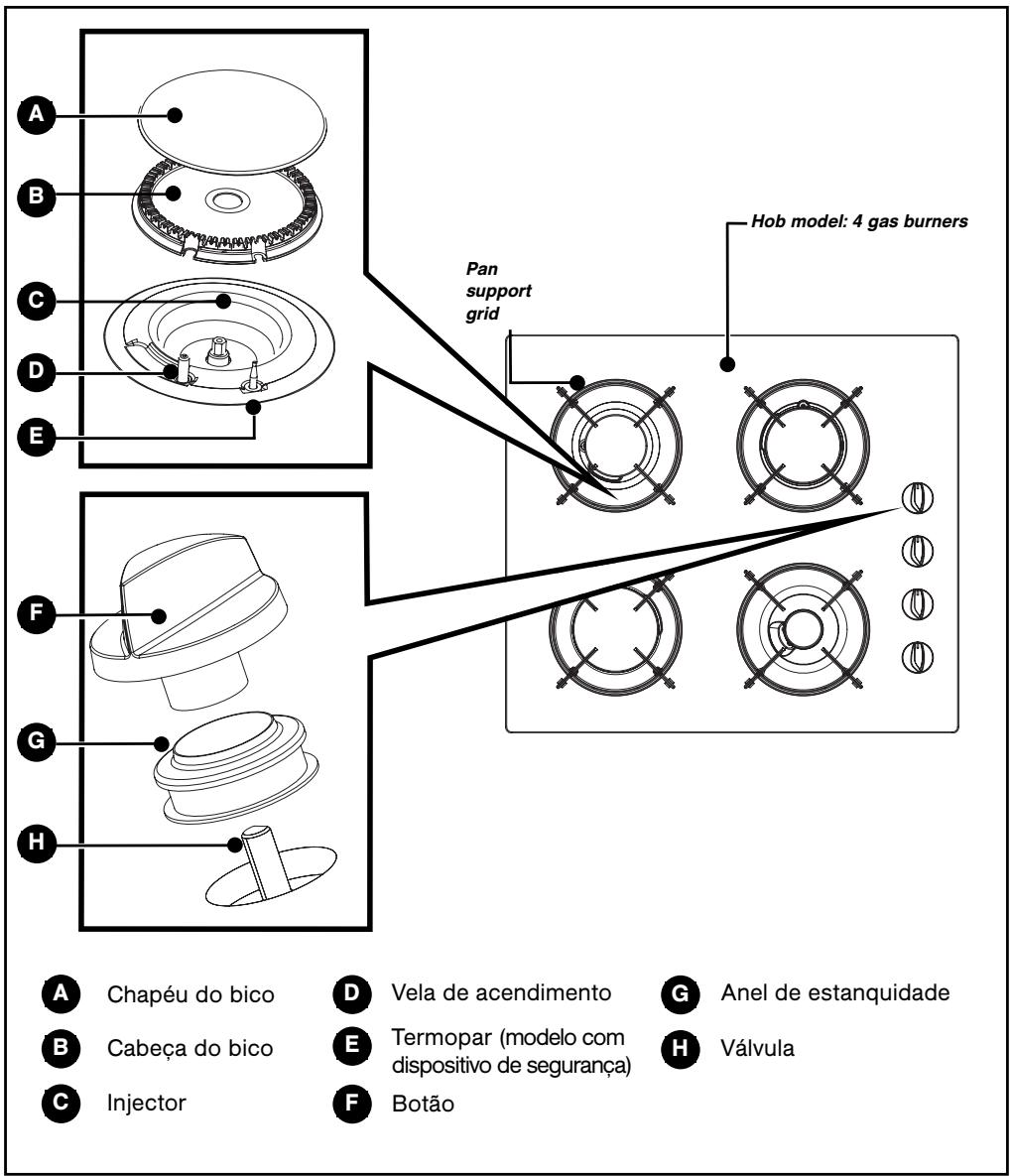

DESCRÊNCIAO DA PLACA DE COZINHA

Conselho Este guia d

Este guia de instalacao e de utilicao é valido para diversos modelos,elo que esposivel que constate algumas��enas dificenca entre a sua plac e as presentes descriacoes.

1 / INSTALLação DO APARELHO

PT

APARELHO
	Largura	Profundidade	Espessura	Modelo
Corte muitovel padrão	56 cm	49cm	segundo muitovel	60 cm
Corte muitovel padrão	26,5 cm	49cm	segundo muitovel	30 cm
Dimensões totais pormedia de banca de trabalho	71 cm	522cm	5 cm	60 cm
	31 cm	51 cm	5 cm	30 cm
Dimensões totais porbeço de繁忙amente	55,4 cm	47cm	5,1 cm	60 cm
	26 cm	47cm	5,1 cm	30 cm

- ESCOLHA DO LOCAL DE INSTALAÇÃO

A plac de cozinha deve ser encastrada no tempo de um móvel de suporte com uma espessura minima de 3 cm, fabricado com materiais resistentes ao calor, ou entao revestido com materiais que possuem esse tipo de caracteristicas.

Para não dificultar o manuseamento dos utensílios de cozinha, evite colocar, quer à direita quer à esquerda da placá, um mover ou uma parede a menos de 30 cm这其中.

Se colocar una divisória horizontal por baixo da placía, esta deve situar-se imperativamente entre 10 cm e 15 cm em relação à parte superior da bancada de trabalho. Em todos os casos, não arrume pulverizadores nem recipientes sob pressão no compartmento que possa eventualmente existir por baixo da placía (ver capítulo "Instruções de segurança").

- ENCASTRAMENTO

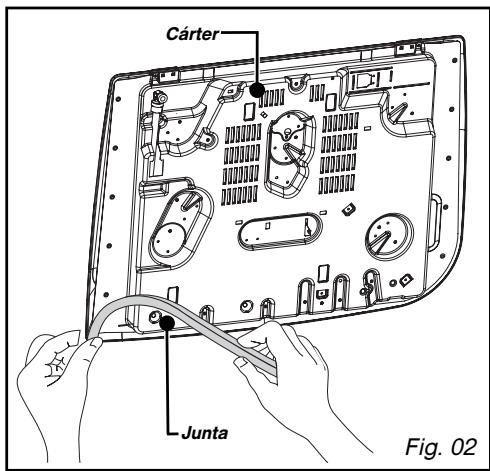

De modo a garantir a estanquidade entre a placá e a bancada de trabalho, cole a junta fornecida na bolsa antes da instalação da placá:

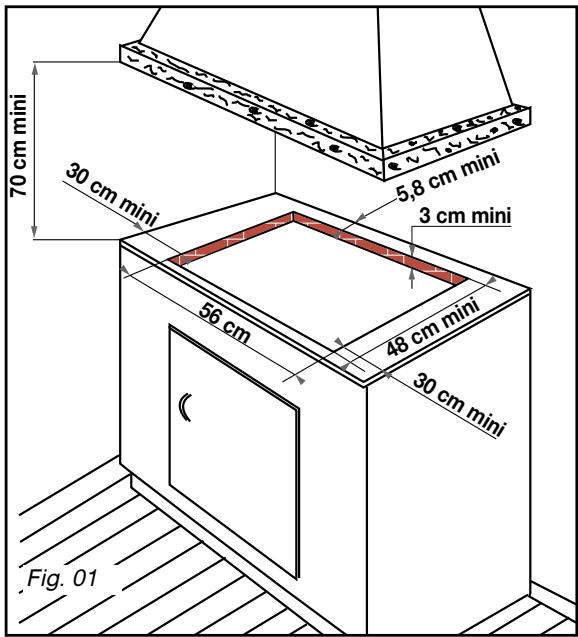

Respeitar as indentações do esquema (Fig. 01).

• Retire as grelhas de suporte das panelas, os chapéus dos bicos e as cabecas dos bicos, sem se esquecer de anotar as respectivas posições.
  -Vire a placacoloque-a com precauacao em cima da abertura do movel para nao danificar os botoes nem as velas de acendimento.
• Para garantir a boa vedação entre o capter e a bancada de trabalho, cole a junta de espuma no contorno exterior do capter (Fig. 02).

1 / INSTALLação DO APARELHO

CONSELHOS PARA O ENCASTRAMENTO

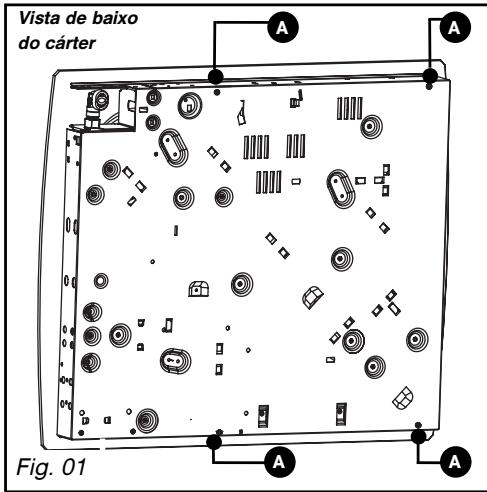

Patilha de fixação

• Coloque a plac de cozinha na abertura do molevel de所提供, tendo o cuidado de puxar a plac para si.
• Instale as cabecas dos bicos, os chapéus e as grelhas de suporte para as panelas.

Ligue a placarao systemadgas (ver capitulo "Ligacao de gás")e a corrente elcctrica (ver capitulo "Ligacao elcctrica).

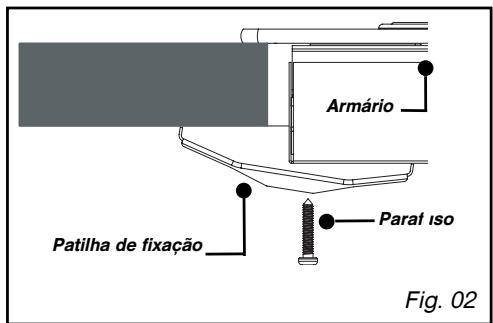

• Se desejar, poderá imobilizar a placar com as quatro patilhas e os parafudos fornecidos (Fig. 02), que se fixam aos quatro cantos do capter. Utilize obligatoriamente os orificios previstos para esteefeito, conforme indica na imagem acima (Fig. 01).

• Pare de enroscar quando a patilha começar a deformar-se.

Não utilizesaparafusadora.

LIGACAO ELECTRICA

A plac deve ser ligada a rede 220-240 V\~ monofasia atraves de una tomadia elctrica de 2 plos ^+ terra) normalizada CEI 60083 ou de um dispositivo de corte omnipolar, em conformidade com as regulamentoaos em vigor.

A ficha da tomada de corrente deve ficar acessivel antes a instalacao.

SEÇÃO DO CABO A UTILizar
	220-240 V~ - 50 Hz
Cabo H05V2V2F -T90 Ref. SPV: 77x9060	3 condutores entre os quais 1 para a terra
Secção dos condutores em mm2	1
Fusível	10 A

Atença

O fio de protecção (verde/amarelo) é ligado ao borne de terra do aparelho e deve ser ligado ao borne de terra da instalação. O fusivel da instalação deve ser de 10 amperes. Se estiver danificado, o cabo de alimentação devera ser substituido por um cabo ou por um Conjunto especial, que poderá ser adquirido muito do fabricante ou do seu Servço Pós-Venda.

Conselho

Autilização de um fogão a gás occasiona a produção de calor e de humidade no local de instalação. Por istso, certificado-se de que a sua cozinha tem um bomsystemade ventilação:mantha abertos os orificios de ventilação natural da sua residência ou instale umdispositivo deventilacao meçâna (exaustor com ventilação meçâna).O uso intensivo e prolongado do aparelho pode necessitar de uma ventilação complementar, comoAbrirajanelaoucriarumaventilação mais eficaz,oualready augmentarapotência daventilação meçâna,se estaexistir(é necessário um fluxo minimo de ar de 2m^3 /h por kW de potência de gás).

Exemplo : 60 cm - 4 bicos de gás

Potência total: 0,85 + 1,5 + 2,3 + 3,1 = 7,75 kW

$$ 7. 7 5 k W \times 2 = 1 5. 5 m ^ {3} / H d e $$

$$ \begin{array}{l} \text {d e b i t o m i n i m o .} \end{array} $$

1 / INSTALLação DO APARELHO

PT

LIGACAO DO GAS

- Notas preliminares

Se a placá de cozinha estiver instalada por cima de um forno ou se a proximidade de outros apareiros produtores de calor, pode provocar um risco de aquecimento da ligação, é obligatório uma líguação com tubos rígidos.

No caso de se'utilizar um tubo flexivel ou um tubo malevel (como é o caso do gás butano), estenãodeferáentrar emcontacto com partes moverisdo armario nem passar em zonas quepossmar ser obstruidas.

A ligação do gás deve ser realizada em conformidade com a legisção em vigor no País da instalação.

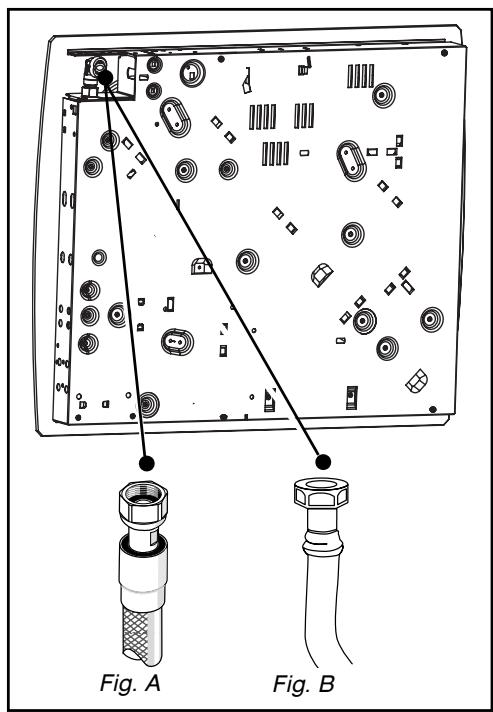

Gás distribuído por canalização de gás natural

Por quostoes de seguranca, outilizador devera escolher excludamente una das 3 seguintes ligacoes:

—Ligacao com tubo rigido em cobre com encaixes mecancios aparafusaveis (apelacao da norma de gas G1/2).Efectue a ligacao directamente na extremidade do cotovelo montado no aparelho.

Ligaço com tubo flexivel metalico (inox) ondulado com encaixes mecânicos aparafusáveis cujo tempo de vida é ilimitado (Fig. A).

—Ligaço com tubo flexivel em borracha reforçada com encaixes mecânicos aparafusáveis cujo tempo de vida é de 10 anos (Fig. B).

Atença Se quando

Se quando efectuar a ligação de gás da placá, tiver de mudar o sentido do cotovelo montado na mesma:

① Substitua a anilha de estanquidade.
② Aperte a porca do cotovelo, semultrapassar o binario de aperto de 17 N.m.

1 / INSTALLação DO APARELHO

- Gás distribuído em botija ou reservatório (gás butano/propano)

Por quostoes de segurance, outilizador devera escolher exclusivamente una das 3 seguintes ligaocoes:

—Ligação com tubo rígido em cobre com encaixes mecânicos aparafusáveis (apelação da norma de gás G1/2). Effectue a ligação directramente na extremidade do cotovelo montado no aparecido.

— Ligação com tubo flexível metalico (inox) ondulado com encaixes mecânicos aparafusáveis cujo tempo de vida é ilimitado (Fig. 01).

—Ligação com tubo flexivel em borracha reforçada com encaixes mecânicos aparafusáveis cujo tempo de vida é de 10 anos (Fig. 02).

Numa instalação já existente, épossível utilizear um tubo flexivel equipado com braçadeiras de aperto cujo tempo de vida é de 5 anos. Nesse caso, é necessário utilizear uma extremidade, sem esquecer de colocar uma anilha de estanquidade entre a referida extremidade e o cotovelo da placá (Fig. 03).

Conselho

A extremidade e a anilha de estanquidade podem ser adquiridas muito do Servico PóS-Venda.

Atença Aperta a e

Aperte a extremidade sem ultrapassar um binário de 25 N.m.

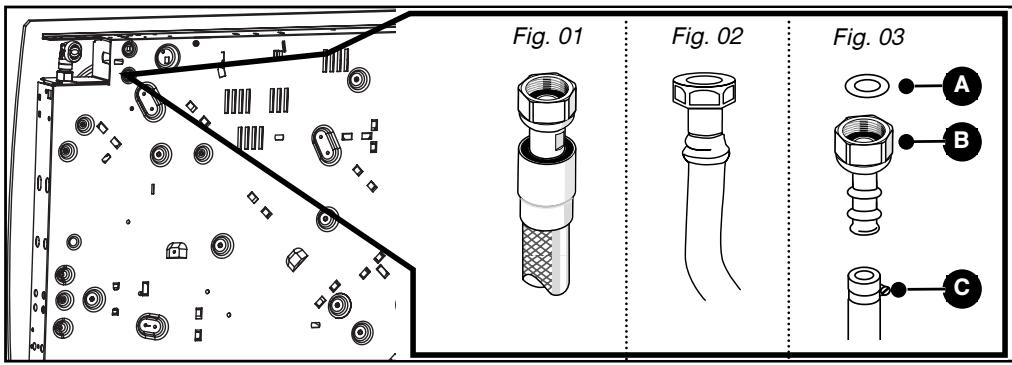

Anilha de estanquidade (não inclua)
B Extremidade (não incluía)
C Braçadeira de aperto (não incluída)

Atença

• Todos os canos maleveis e tubos flexíveis cujo tempo de vida é limitado deform ter um comprimento máximo de 2 metros e estar acessivos em todo ou seu comprimento. A substituição dosxismos deve efectuar-se antes de atingida a data limite deutilização (indicada no tubo).Apos a instalação, e independenteamento do meio de ligação escolhido,verifique a estanquidade da ligação,usinguma soluçao deágua e sabão.

1 / INSTALLação DO APARELHO

PT

MUDANCA DE GÁS

Atença Esta place

Está placacdecozinha é fornecida previamente regulada para o gás natural. Os injectores necessários para a adaptação acos gases butano/propano encontrar-se na Bolsa que contente this guia.

Conselho

Cada vez que Mudar de gás, marque a casa que corresponde ao novo tipo de gás na etiqueta existente na bolsa. Ver parágrafo "Ligação de gás" correspondente.

Em cada mudança de gás,deerasuccessivamente:

-Adaptar aligacao do gas
- Substituir os injectores
- Regular os redutores das valvulas.

• Adapte a ligação do tipo de gás: consulte o parágrafo "Ligação de gás".
• Substitua os injectores, procedendo como se segue:

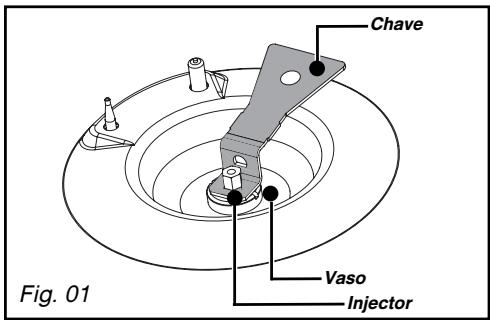

-Com a chave fornecida,desaperte os injectores situados no fundo de cada vaso e(depais retire-os (Fig.01).
-Instale os injectores do gás correspondente no lugar dos anteriores, colocando-os de acordo com as indicações dos injectores e com aanela de caracteristicas dos gases aparecendo no final do capítulo; para tal:
— Aperte-os primeiromanualmente até bloquear o injector.
Depois, aperte bem os injectores com a chave.

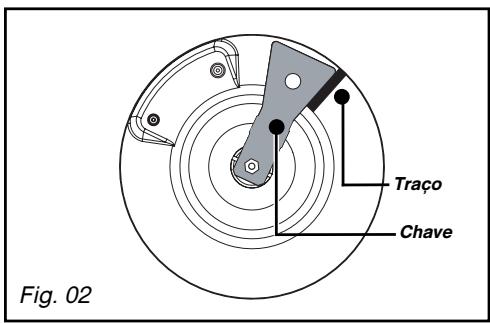

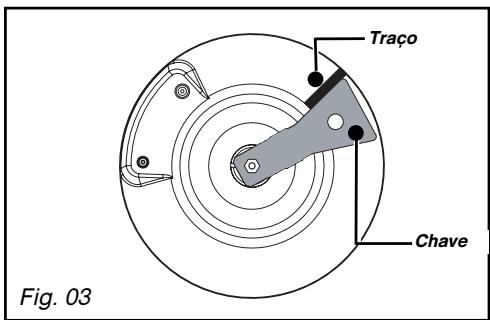

- Com um lápis, fazer um traco na placá de formalha, tal como indicado (Fig. 02).
- Rode a chave no sentido dos ponteiros do relógio até otraço aparecer no outras lado (Fig. 03).

Atenção Não ultran

• Não ultrapassar está limite para não correr o risco de danificar o produto.

• Montar novamente as cabecas dos bicos, os chapéus e as grelhas de suporte das panelas.

1 / INSTALLação DO APARELHO

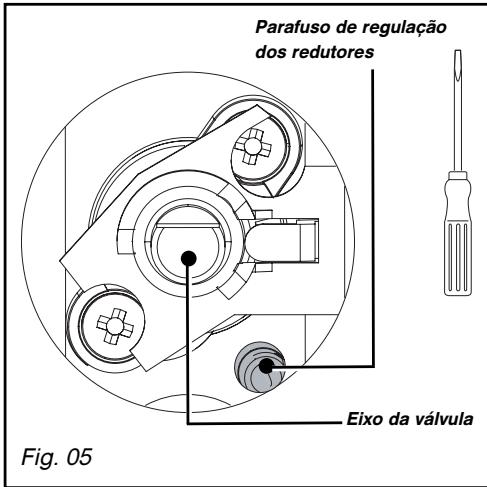

• Regular os redutores das valvulas: estes encontrar-se por baixo dos botões (Fig. 04).
• Proceda valvula por valvula.

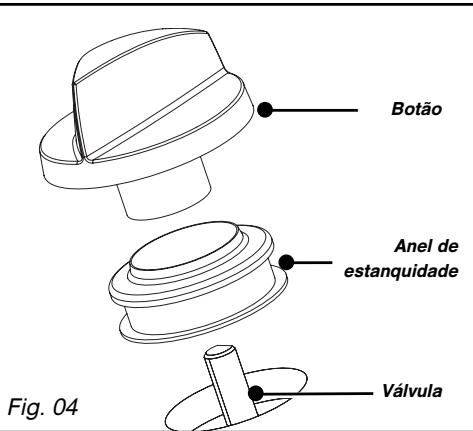

  Retire os botões e os anéis de estanquidade, puxando-os para cima.

- Passagem do gás natural para ao gás butano/propano

• Com uma chave de fendas pouco, aperte a fundo o parafuso de regulacao dos redutores de latao (amarelo) (Fig. 05), no sentido dos ponteiros do relógio.
• Volte a instalar os anéis de estanquidade e os botões, colocando-os de acordo com o seu sentido de orientação. Verifique se os botões está devidamente inseridos.

- Passagem do gás butano/propano para o gás natural ou para ar butanado/propanado

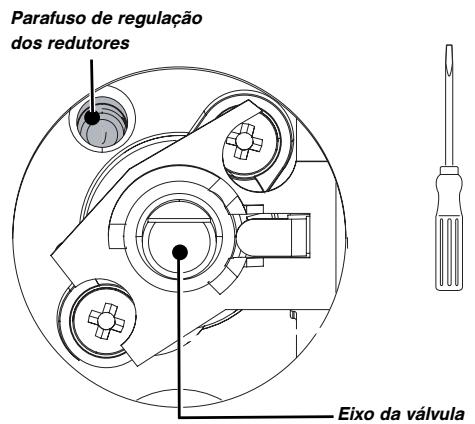

• Com uma chave de fendas pouco, desaperte o parafuso de regulacao dos redutores de latao (amarelo) (Fig. 05), desaparafusando 2 voltas no sentido contrario ao dos ponteiros do relógio.
  -Volte a instalar o botão.
• Acenda o bico no máximo e passe para a posicao minima.
• Retire novamente o botão e rode o parafuso de regulação no sentido dos ponteiros do relógio até obter a posicao mais baixa antes de as chamas se extinguirem.
• Volte a instalar o anel de estanquidade e o botão.
• Faça various exercéricos de passagem de débito máximo para ominimum: a chama não delve apagar-se; se isso suceder, desaperte o parafuso de regulacao até a chama ter umaforcadequada durante estes exercéricios.
  -Montar novamente as cabecas dos bicos, os chapéus e as grehas de suporte das panelas.

Fig. 05

1 / INSTALLação DO APARELHO

PT

• Localização dos injectores

O quadro abaixo indica as implantacoes dos injectores na placu de cozinha, em funcao do gasutilizzato.

O número está assinalado no THRIO injector.

Exemplo:

indicação do injector 95

MODELOS*

Placa 60 cm 3 bicos de gás + 1 placá electrica

Gás natural

Gás butano/ Propano

Ver capítulo "Descrição da parte de cima da placar"

1 / INSTALLação DO APARELHO

• Characterística do gás

Aparelho destinado a ser instalado em:GB.........cat : II2E+3+PT..........cat : II2H3+Fluxo horário abaixoa: a 15°C sob 1013 mbar	Butano G30 28-30 mbar	Propano G31 37 mbar	Gás natural G20 20 mbar	Gás natural G25 25 mbar	Ar propanado Ar Butanado G130 8 mbar
BICO RAPIDOIndicação marcada no injectorDêbit calorífico nominal (kW)Dêbit calorífico reduzido(com/sem segurança) (kW)Dêbit horário (g/h)Dêbit horário (l/h)	78 2,25 0,830 164	78 2,25 161	121 2,30 0,870 219	121 2,30 0,870 255	215 2,40 0,650 336
BICO GRANDE RAPIDOIndicação marcada no injectorDêbit calorífico nominal (kW)Dêbit calorífico reduzido(com/sem segurança) (kW)Dêbit horário (g/h)Dêbit horário (l/h)	88 3,10 0,830 225	88 3,10 221	137 3,10 0,870 295	137 3,10 0,870 343	340 2,90 0,870 406
BICO SEMI-RAPIDOIndicação marcada no injectorDêbit calorífico nominal (kW)Dêbit calorífico reduzido (com/sem segurança)(kW)Dêbit horário (g/h)Dêbit horário (l/h)	62 1,45 0,620 105	62 1,45 104	94 1,50 0,615 143	94 1,50 0,615 166	165 1,50 0,400 210
BICO AUXILIARIndicação marcada no injectorDêbit calorífico nominal (kW)Dêbit calorífico reduzido (com/sem segurança)(kW)Dêbit horário (g/h)Dêbit horário (l/h)	45 0,75 0,300 55	45 0,75 0,350 54	63 0,85 0,350 81	63 0,85 0,350 94	C12 1,00 0,350 140
PLACA COM 4 BICOS DE GÁSDêbit calorífico total (kW)Dêbit maximo (g/h) (l/h)	7,55 549	7,55 540	7,75 738	7,75 858	7,80 1092
PLACA 3+1 PLACA ELECTRICA 1500 WCOM GRANDE RAPIDODêbit calorífico total (kW)Dêbit maximo (g/h) (l/h)	6,10 444	6,10 438	6,25 595	6,25 692	6,30 882
PLACA 2 BICOS DE GÁSDêbit calorífico total (kW)Dêbit maximo (g/h) (l/h)	4,55 330	4,55 325	4,60 438	4,60 509	4,40 616

2 / UTILIZACHO DO APARELHO

PT

DESCRIÇÃO DA PARTE DE CIMA

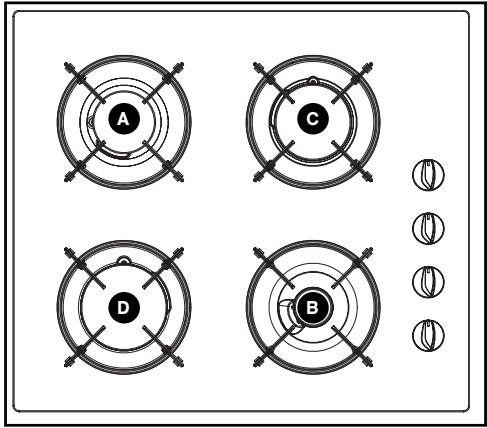

Modelo 4 bocas de gás TG/

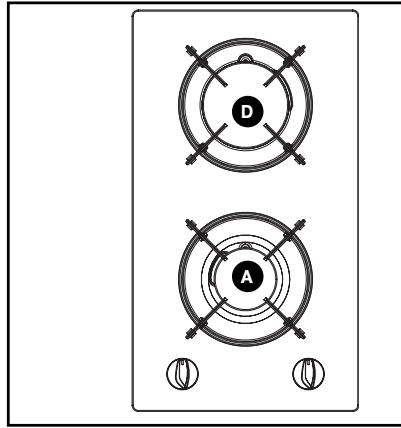

Modelo 2 bocas de gás TG/

Cada bico é alimentado por una valvula cuja abertura é feita, correngando e girando no sentido invenso ao dos ponteiros do relógio.

O punto "●" corresponde ao和地区 de válvula.

• Escolha o bico que pretende usar com o auxílio dos símbolos situados perto dos botões (ex.: Bico traseiro direito ).

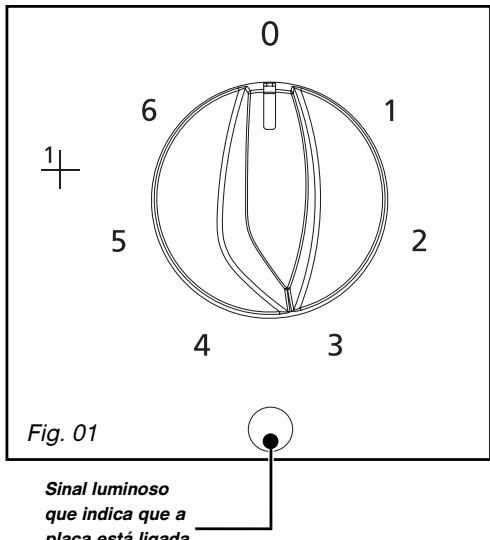

Esta placapossui umsystemade acendimento dos bicos integrado nos botoes.

• Para acender um bico, corregue no botão e rode-o no sentido invenso ao dos ponteiros do relógio conducindo-o para o maior

• Continue aregar no botão para desencadear uma série de faíças até o bico se acender.

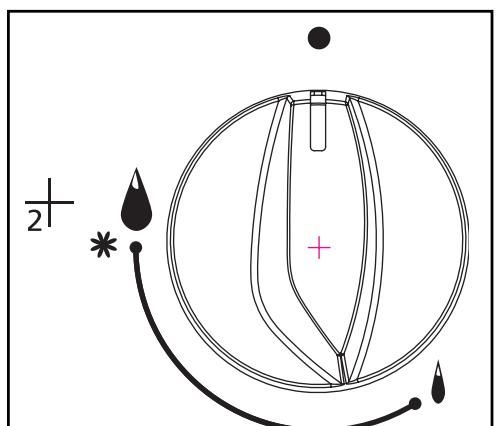

Para reduzir o débito, orientar o botão entre o symbolo e o symbolo.

Fig. 01

Conselho

Quando um botão ficar dificil de

rodar, não o force. Solicite com urgência a intervenção do instalador.

Em caso de extinção acidental da chama, basta acender de novo normalmente, seguido as instruções de acendimento.

Cada bico é controlado por uma valvula equipada com um dispositivo de segurarque, em caso de extinção acidental da chama (derrame, correntes de ar, etc.), corta rápida e automaticamente a alimentação de gás e impede que este se escape.

Para reduzir o débito, orientar o botão entre o symbolo e o symbolo

Atença - Continua

• Continuar a correbar bem no botão

• Que bico utiliser em funcao do recipiente?

Diàmetro do recipiente	Diàmetro do recipiente	Uso
20 a 30 cm	Coroa dupla
16 a 22 cm	Rápido	Alimentos a frutar rapidamente
12 a 20 cm	Semi-rápido	Molhos - Aquecidonto
8 a 14 cm	Auxiliar	Apurar

Atenção

• Ajuste a coroa das chamas de modo a que estas não exceedam o contorno do recipienthe (Fig. 01).

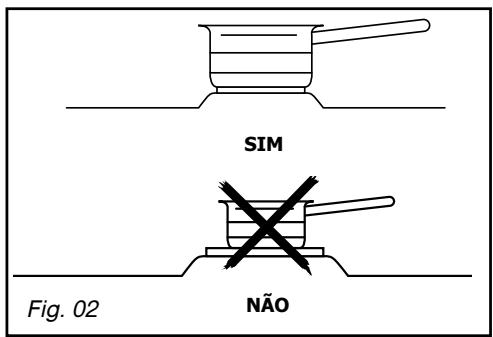

• Não utilize recipientes de fundo concavo ou convexo sem o suporte adequado (Fig. 02).

• Não utilize recipientes que cubram parcialmente os botões (Fig. 03).
• Não deixe funciona os bicos de gás com recipientes vazios.
• Não utilize difusores, torradeiras, grelhadores de carne em aço e outros recipientes com os pés pousados ou raspando na parte superior do vidro

GOOD

BAD

Fig. 01
CONVEX

CONCAVE

Fig. 02
Fig. 03

2/UTILIZACAO DO SEU APARELHO

- RECIPIENTES MAIS ADAPTADOS PARA A PLACA ELECTRICA (consoante o Modelo)

Utilize recipientes com fundo plano, que se ajustem perfeitamente à superficie do disco:

• em aço inoxidável com fundo trimetálico espesso ou "sandwich",
  — em alúnio comargo (liso) espesso,
  — em aço esmaltado.

- ACENDER A PLACA ELECTRICA (consoante o Modelo)

Posicao o botão no número indicator que convém à cozedura pretendida (Fig. 01) (ver tabela de cozeduras no final do guia). O sinal luminoso de acendimento do disco acende-se.

Na primeira'utilisation, deixe aquecer a placar durante 3关键时刻 sem recipientes em cima, para endurecer o revestimento.

Conselho

• Utilize recipientes com tamanho adaptado: o diametro do fundo deve ser igual ou superior ao diametro do disco eletrico (Fig. 02).

• Acabe os cozinhados, colocando o botão na posicao de paragem "0" a fim de beneficiar do calor acumulado na plac.

• Sempre que possivel, tape os recipientes com tampas para reduzir as perdas de calor por evaporação.

Cuidado

Não deixe o disco eletrico funcional sem recipientes (salvo durante a primarya Utilização) ou com recipientes vazios.

Cuido A placelé

A placé eletrica continua quando durante algo tempo antes de o botão tem sido colocado na posção “O”. Não tocar esta zona para fazer queimaduras.

3 / MANUTENÇÃO CORREnte DO APARELHO

PT

LIMPAR O APARELHO

LIMPEZA	COMO LIMPAR?	PRODutos/ACCESSORIOS A UTILizar
Das velas e dos injectores	Em caso de engorduramento das velas de acendimento, limpe-as com uma escovinha de pêlo duro (não metálica). O injector de gás encontrar-se no centro do bico em forma de vaso. Durante a limpeza, tente não obstrui-lo,.POIS ISSO perturbaria o desempinho da plac. Em caso de entupimento, utilize um alfinete para desobstruir o injector.	. Escovinha de pêlo duro. . Alfinete
Das grelavas e dos bicos de gás	Em caso de manchas persistentes, utilize um detergente em creme não abrasivo edeois enxague com água limpa. Limpe cuidadosamente as diversas peças do bico antes de voltar a utilizes a plac de cozinha.	. Detergente suave em creme para esfregar. . Esponja sanitária.
Da plac电解trica	- A plac de aquecimento está protegida com um revestimento preto, pelo que se deve evaporar o uso de detergentes abrasivos. Após cada'utilização, limpe-a com um pano embarbado com um produto gorduroso. - Se a plac vier a enchujrar, remove-a e recupere o revestimento preto com um produto renovador para altas temperatas em vendal livre.	. Produto renovador em vendal livre.
Da parte superior do vidro	- Limpe comágua quente e enxegue. No caso de nódoas resistentes, utilizeirospeciais para vidro vitrocerâmico.	- Esponja sanitária. - Produtos especials vidro vitrocerâmica (ex.: Cera-clean).

Para preservar o seu aparelho, recomendamos a utilizezyno de produits de limpeza Clearit.

A mestria dos professionais ao servivo dos particulares.

A Clearit propue-Ihe produits professionais e soluues adequadas para a limpeza dixria dos seuis electrodomsticos e da sua cozinha.

Encontre no seu revendedor habitual os diversos produits esta marca bem como uma vasta gama de acessorios e consumvweis.

Atença

Nunca limpe a placanVENTORY esta estivera una functionar.Deslige todos os comandos electricos e todos os comandos electricos e gás.

Conselho

• Lave, de preferência, os elementos da placá à maior em vez de os lavar na máquina var louça.

• Não utilize o esfregão das esponjas para limpar a placá de cozinha.

• Não utilize MPEGs de limpeza a vapor.

4 / MENSAGENS ESPECÍFICAS E INCIDENTES

DURANTE A UTILIZACAO

SE CONSTATAR QUE:	O QUE SE DEVE FAZER:
• Acendimento dos bicos:Não há faíscas ao seregar nos botões.	Verifique a ligation电解tica da placá de cozinha.Verifique se as velas de acendimento está limpas.Verifique se os bicos estoadimpos e bem montados.Se a placá estiver encravada na bançada de trabalho,verifique se as patilhas de fixação não está deformadas.Verifique se os anéis de estanquidadeNJUOS DOS BOTõesnão está fora do址o.
• quando se correça num botão,hahrodução de faíscas em todos os bicos aoestrato tempo.	É normal. A funcção de acendimento é centralizada e comanda todos osbicos em simultâneo.
• No minimo, o bico apaga-se ou entao aschamas são importantes.	Evite fortes correntes de ar na cozinha.Verifque se os injectores instalados correspondem ao gásutilizando(verar localização dos injectores no capítulo "Mudança de gás").Nota:as placas de cozinha vem predefinidas da fábrica para o gáscanalizado (gás natural).Verifque se os parafusos está devidamente regulados no minimo (verparágrafo "Mudança de gás").
• As chamas têm um aspecto irregular.	Verifque o estado de limpeza dos bicos e dos injectoresNJUOS DOS botõesficamquentes.
• Durante a cozedura, os botões ficamquentes.	Utilize panelas algumas nos bicosNJUOS DOS botõesseminas perto dos botõesOs grandes recipients devem ser colocados nos bicos maiorres, os maisafastados dos botões.Colocar as panelas bem no centro do bico, semque estas fiquem em cima das botões.
Se apla estiver provido do dispositivo de segurance do gás: quando se acumenaapagam-se de imedito assim que se deixa de premir o botão.	Carregue bem nos botões e mantenha a pressão durante alguesometimes antes or aparecido das chamas.Verifque se as peças do bico está bem instaladas.Verifque se os anéis de estanquidadeNJUOS DOS botõesnão está fora do址o.Evite fortes correntes de ar na cozinha.Acenda o bico antes de colocar a panela.

5 / TABELA DE COZEDURAS

GUIA DE COZEDURA A GÁS

	PREPARACÔES	TEMPO	GRANDE RÁPIDO	RÁPIDO	SEMI-RAPIDO	AUXILIAR
SOPA	Caldos	8-10关键时刻	X	X
	Sopas espessas
PEIXE	Cozido	8-10关键时刻	X
	Grelhados	8-10关键时刻	X
MOLHOS	Holandés, Béarnaise	10关键时刻			X	X
	Bechamel, aurore				X	X
LEGUMES	Endívias, espinares	25-30关键时刻	X
	Ervilhas cozinhadas		X	X
	Tomates à moda provençal	15-20关键时刻	X	X
	Batatas alouradas		X	X
	Massas		X
CARNE	Bife	90关键时刻	X
	Guisado de carnes brancas		X
	Escalope frito	10-12关键时刻	X
	Tournedos	10关键时刻	X
FRITOS	Batata fritta	90关键时刻	X
	Rissós		X
SOBREMESAS	Arroz-doce	25关键时刻	X		X	X
	Compotas de fruta		X		X
	Crepes	3-4关键时刻	X	X
	Chocolate	3-4关键时刻				X
	Leite-creme	10关键时刻			X	X
	Café (cafeteira pequena)					X

GUIA DE COZEDURA ELECTRICA

	PREPARACOÉS	VIVO6	FORTE5	MÉDIO34	COZEDURA LENTA2	MANTERQUENTE1
SOPAS	CaldosSopas de legumes espessas	X X	X X	X
PEIXE	Molho de escabecheCongelados	X X	X X	X
MOLHOS	Espessocom manteiga			X
LEGUMES	Endivias, espinafresLegumes secsBatatas cozidaBatatas alouradas		X X X	X X
CARNE	BifesGrelhados	X	X
FRITOS	Batatas fritas		X
VARIANTEFrutas cozidasCrepesCreme ingrêsChocolate derretidocompotasLeiteMassaArroz doceManter quente	XX	X	X	X
	X X	X	X	X
	X X	X	X	X
	X X	X	X	X

6 / AFTER-SALES SERVICE

EN

Qualquer intervenção no seu aparecido deve ser realizada:
-querpelo seurevendedor,
-quer por otheroprofessional qualificado autorizzato pela marca.
Ao chamá-los, indique a referencia completeness do seu aparelho (modelo, tipo e número de série). Estas informações figuram na placu de identificacao fixada no aparelho.
