MANUAL DE UTILIZADOR Soup & Co XL BL9081 TEFAL

FUNZIONAMENTO DELL’APPARECCHIO

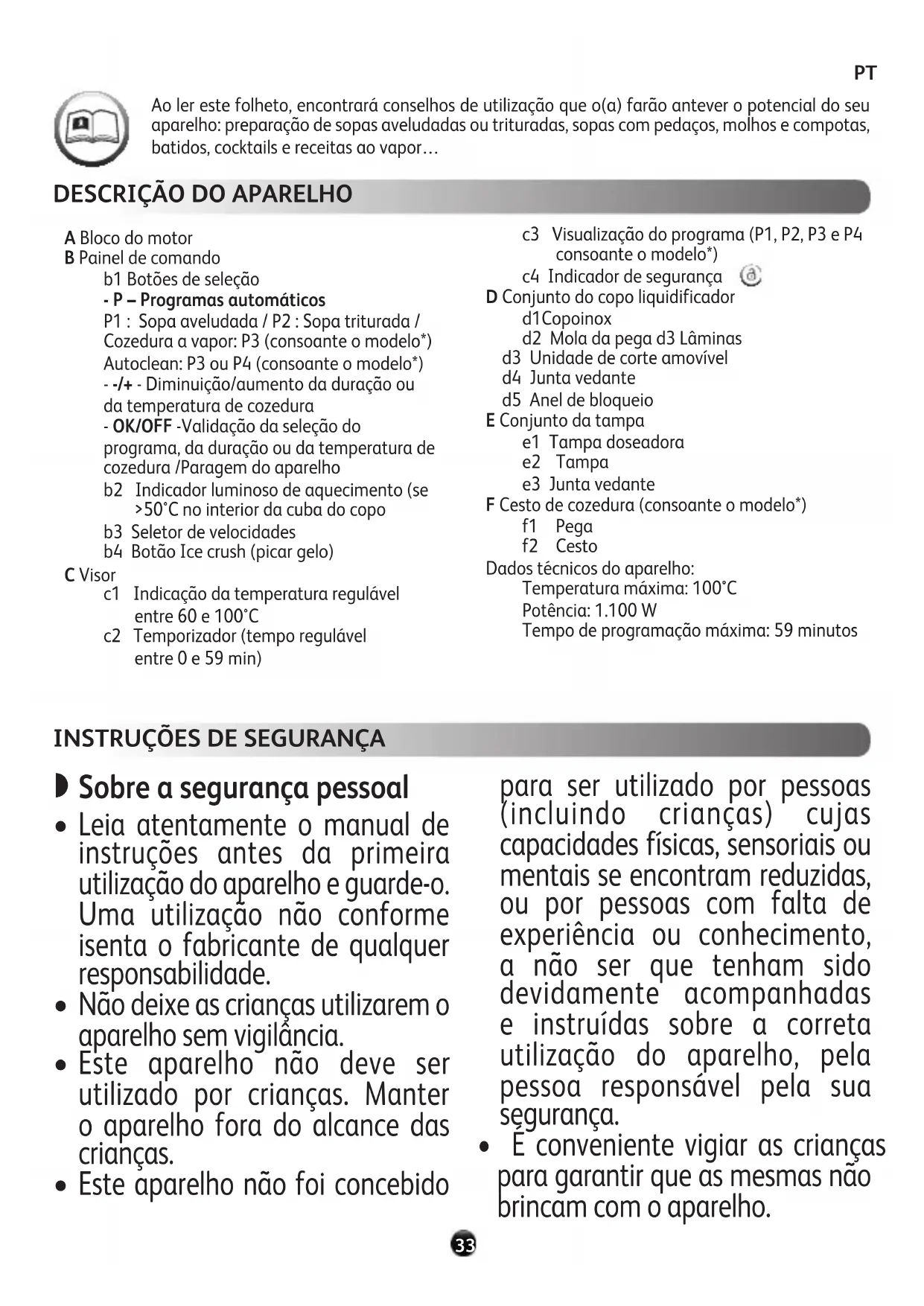

Ao ler este folheto, encontrará conselhos de utilização que o(a) farão antever o potencial do seu aparelho: preparação de sopas aveludadas ou trituradas, sopas com pedaços, molhos e compotas, batidos, cocktails e receitas ao vapor…

Sobre a segurança pessoal

Leia atentamente o manual de instruções antes da primeira utilização do aparelho e guarde-o. Uma utilização não conforme isenta o fabricante de qualquer responsabilidade.

Não deixe as crianças utilizarem o aparelho sem vigilância.

Este aparelho não deve ser utilizado por crianças. Manter o aparelho fora do alcance das crianças.

Este aparelho não foi concebido para ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais se encontram reduzidas, ou por pessoas com falta de experiência ou conhecimento, a não ser que tenham sido devidamente acompanhadas e instruídas sobre a correta utilização do aparelho, pela pessoa responsável pela sua segurança.

• É conveniente vigiar as crianças para garantir que as mesmas não brincam com o aparelho.

STARTSTART A Bloco do motor B Painel de comando b1 Botões de seleção - P – Programas automáticos P1 : Sopa aveludada / P2 : Sopa triturada / Cozedura a vapor: P3 (consoante o modelo*) Autoclean: P3 ou P4 (consoante o modelo*) - -/+ - Diminuição/aumento da duração ou da temperatura de cozedura - OK/OFF -Validação da seleção do programa, da duração ou da temperatura de cozedura /Paragem do aparelho b2 Indicador luminoso de aquecimento (se >50°C no interior da cuba do copo b3 Seletor de velocidades b4 Botão Ice crush (picar gelo) C Visor c1 Indicação da temperatura regulável entre 60 e 100°C c2 Temporizador (tempo regulável entre 0 e 59 min) c3 Visualização do programa (P1, P2, P3 e P4 consoante o modelo*) c4 Indicador de segurança START START D Conjunto do copo liquidificador d1 Copo inox d2 Mola da pega d3 Lâminas d3 Unidade de corte amovível d4 Junta vedante d5 Anel de bloqueio E Conjunto da tampa e1 Tampa doseadora e2 Tampa e3 Junta vedante F Cesto de cozedura (consoante o modelo*) f1 Pega f2 Cesto Dados técnicos do aparelho: Temperatura máxima: 100°C Potência: 1.100 W Tempo de programação máxima: 59 minutos

DESCRIÇÃO DO APARELHO34

• Manter o aparelho fora do alcance das crianças.

AVISO : Durante a utilização do aparelho, algumas peças atingem temperaturas elevadas podendo, após a utilização, subsistir algum calor residual (parede em inox do copo, peças transparentes da tampa e da tampa doseadora, peças metálicas por baixo do copo, cesto). Podem ocorrer queimaduras. Manuseie o aparelho pelas peças plásticas frias (pegas, bloco do motor) durante o aquecimento e até o aparelho arrefecer completamente. O indicador luminoso de aquecimento vermelho indica que existe um risco de queimadura.

• Não utilize o aparelho se este não funcionar corretamente, estiver danificado ou se o cabo de alimentação ou a ficha estiverem danificados. Por forma a evitar qualquer tipo de perigo, estes deverão ser obrigatoriamente substituídos por um Serviço de Assistência Técnica autorizado (consultar lista no folheto de assistência técnica).

• Este aparelho foi concebido apenas para uma utilização doméstica e a uma altitude inferior a 2000m. O fabricante declina qualquer responsabilidade e reserva-se o direito de anular a garantia em caso de utilização comercial ou inadequada, ou de desrespeito pelas instruções.

• Este aparelho não se destina a ser utilizado em aplicações domésticas e análogas como - cozinhas de lojas, escritórios e outros ambientes de trabalho. - em cozinhas pequenas reservadas a funcionários de lojas, escritórios e outros ambientes profissionais. - em quintas. - utilização por clientes de hotéis, motéis ou outros ambientes de caráter residencial. - em ambientes tipo quarto de hóspedes.

Manter o aparelho e o cabo de alimentação fora do alcance de crianças com menos de 8 anos de idade.

• Não permitir que as crianças utilizem o aparelho como um brinquedo.

• Este aparelho pode ser utilizado por pessoas cujas capa ci dades físicas, sensoriais ou mentais são reduzidas, ou por pessoas sem experiência ou conhecimentos, desde que sejam supervisionadas ou que tenham recebido instruções relativamente à utilização segura do aparelho e compreendam os riscos envolvidos.

• Este aparelho pode ser35

utilizado por crianças com mais de 8 anos de idade, desde que sejam supervisionadas ou que tenham recebido instruções relativamente à utilização segura do aparelho e compreendam os riscos envolvidos. A limpeza e a manutenção por parte do utilizador não devem ser realizadas por crianças sem vigilância, exceto se estas tiverem mais de 8 anos de idade e forem supervisionadas por um adulto. START START

• AVISO: O aparelho liberta vapor que pode provocar queimaduras. Manuseie a tampa e a tampa doseadora com precaução (se necessário, utilize uma luva, uma pega, etc.). Manuseie a tampa doseadora pela parte central.

• Tenha atenção se for deitado um líquido quente no copo dado que este pode ser projetado do aparelho devido a uma ebulição repentina.

• Não coloque o aparelho em funcionamento se a tampa doseadora não estiver colocada no orifício da tampa e/ou se a junta vedante não estiver colocada na tampa.

• AVISO: Atenção aos riscos de ferimentos em caso de utilização incorreta do aparelho. START START

• As lâminas são extremamente afiadas: deve manuseá- las com cuidado para não provocar ferimentos aquando do esvaziamento do copo, da limpeza e da montagem e desmontagem da unidade de corte.

• AVISO: Deve utilizar o aparelho com precaução (limpeza, enchimento e esvaziamento): evite derramar líquidos sobre os conetores.

• Consulte as indicações de ajuste das velocidades e tempos de funcionamento de cada programa nas Instruções de Utilização.

• Consulte as indicações de montagem e colocação dos acessórios nas Instruções de Utilização.

• Consulte as indicações de limpeza e manutenção do seu aparelho nas Instruções de Utilização.

• Deve sempre seguir as instruções de limpeza para limpar o aparelho: - Desligar o aparelho. - Não limpar o aparelho se estiver quente.36

- Limpar com um pano ou uma esponja húmida. - Nunca colocar o aparelho dentro de água, nem passá-lo por água corrente.

O aparelho deve ser ligado a uma tomada elétrica com ligação à terra.

• O aparelho foi concebido para funcionar apenas em corrente alterna. Verifique se a tensão de alimentação do aparelho indicada na placa sinalética é compatível com a sua instalação elétrica.

• Desligar sempre o aparelho da corrente se o deixar sem vigilância e antes de proceder à sua montagem, desmontagem ou limpeza.

• Os erros de ligação anulam a garantia.

• Nunca desligue o aparelho puxando pelo cabo de alimentação.

• Não coloque o aparelho, o cabo de alimentação nem a ficha dentro de líquidos.

• Não deve imergir o aparelho em líquidos.

• Não deixe o cabo de alimentação ao alcance das crianças, na proximidade ou em contacto com as partes quentes do aparelho, junto a uma fonte de calor ou sobre uma aresta afiada.

Utilização incorreta

Nunca utilize a cuba o copo sem ingredientes ou apenas com produtos secos.

• Deite sempre os ingredientes líquidos em primeiro lugar na no copo antes de adicionar os ingredientes sólidos, sem exceder a marca de MAX gravada no interior do copo. (ver Fig. 8). Se o copo estiver demasiado cheio, pode ser projetada água a ferver. Tenha atenção para que o nível de líquido seja suficiente para cobrir a marca de mínimo (ver Fig. 7).

• Algumas receitas podem provocar derrames inconve nientes, devido ao aparecimento de bolhas, particularmente quando se utiliza legumes congelados. Neste caso, deverá reduzir os volumes em conformidade.

• Nunca coloque os dedos nem qualquer outro objeto no copo durante o funcionamento do aparelho.

• Não utilize o copo como recipiente (para congelação, esterilização).

• Coloque o aparelho em cima de uma bancada de trabalho estável, resistente ao calor, limpa e seca.

• Não coloque o aparelho junto a uma parede ou armário: o vapor produzido pode danificar os materiais.37

• O aparelho só começa a funcionar se o copo e a tampa estiverem devidamente posicionadas e enroscadas sobre o bloco do motor. Coloque a lâmina no copo (*consoante o modelo)

• Montagem da unidade de corte amovível (*consoante o modelo ver Fig. 11 a; b; c):

1. Verifique se a junta vedante está bem colocada sobre

a lâmina (ver 11.a).

2. Pegue na lâmina com um pano e coloque-a no fundo

do copo, assegurando-se de que os pinos da lâmina ficam bem encaixados (ver 11.b).

3. Vire o copo segurando a lâmina (ver 11.c).

4. Prenda a lâmina com a ajuda do anel de bloqueio (ver

• Desmontagem da lâmina amovível (*consoante o modelo ver Fig. 11.d): Coloque o copo em cima de uma superfície plana.

1. Segure a lâmina com a lâmina.

2. Vire o copo segurando a unidade de corte.

3. Rode o anel de bloqueio para soltar a lâmina.

Aviso: As lâminas são extremamente afiadas: deve manuseá-las com cuidado para não provocar ferimentos aquando da montagem, desmontagem e limpeza do copo e da lâmina. Em caso de posicionamento ou encaixe incorreto de uma ou de outra (ver Fig. 5 e 6), o logótipo STARTSTART começa a piscar assim que se ativa uma função. O seu aparelho dispõe de 3 modos de funcionamento:

• Modo de programação automática: a temperatura, a duração da cozedura e da trituração são pré- programadas para confecionar sopas ou cozer a vapor de forma automática.

• Modo manual: regulações personalizadas da temperatura, da duração da cozedura para uma utilização de acordo com a sua conveniência.

• Modo liquidificadora: seleção da velocidade do motor sem utilizar a função de cozedura para preparar saborosos batidos e cocktails. Colocação do copo liquidificador e do conjunto da tampa

• Antes da primeira utilização, limpe todos os acessórios (D, E e F) com água e detergente, à exceção do bloco do motor (A).

• Certifique-se de que retirou todo o material de embalagem antes de colocar o aparelho em funcionamento.

• Coloque a junta vedante sobre a tampa (ver Fig. 1).

• Para cozer a vapor, posicione o cesto com os legumes cortados aos pedaços e encha o copo liquidificador com 0,5 l de água fria sem ultrapassar a parte inferior do cesto (ver Fig.13 a; b; c).

• Coloque a tampa (E) sobre o copo (D) (ver Fig. 2), feche a tampa sem fazer pressão rodando-a no sentido da seta (ver Fig. 3).

• Posicione o copo liquidificador (D) sobre o bloco motor (A) até ouvir um «clic» (ver Fig.4).

• Posicione a tampa (E) sobre o copo (D) alinhando os dois triângulos (ver Fig. 2), enrosque a tampa sem carregar, rodando-a no sentido da seta (ver Fig. 3) FUNCIONAMENTO

• Não deixe os cabelos, echarpes, gravatas, etc., pendurados por cima do copo durante o funcionamento do aparelho.

• Nunca coloque os acessórios dentro de um microondas.

• Não utilize o aparelho ao ar livre.

• Nunca exceda a quantidade máxima indicada no manual de instruções.

• Arrume o aparelho depois de ter arrefecido.

Para sua segurança, não utilize outros acessórios ou peças de substituição para além dos fornecidos pelos Serviços de Assistência Técnicas autori zados.

• Qualquer intervenção para além da limpeza e manutenção habituais realizadas pelo cliente deve ser efetuada por um Serviço de Assistência Técnica autorizado.38

• Tenha atenção para que o nível de líquido seja suficiente para cobrir a marca de mínimo (ver Fig.

7) e não ultrapassar a marca de MAX gravada no

interior do copo (ver Fig. 8).

• Algumas receitas podem provocar derrames inconvenientes, devido ao aparecimento de bolhas, particularmente quando se utiliza legumes congelados. Neste caso, deverá reduzir os volumes em conformidade.

• A informação sobre o tempo ou a temperatura pisca e o utilizador tem a possibilidade de modificar esta informação. Se necessário, regule o tempo com os botões + (aumentar) e - (diminuir), em função dos ingredientes utilizados e do volume preparado (ver tabela do tempo de cozedura das sopas no livro de receitas).

• O cesto de cozedura (consoante o modelo) permite- lhe cozer ao vapor (no programa P3 com 0,5 litros de água), ou para uma preparação com pedaços, cozer ingredientes como carne, peixe, legumes, ao mesmo tempo que a sopa (no programa P1 ou P2).

• No final dos programas, o aparelho passa automaticamente para o modo “manter quente” durante 40 minutos. Para parar o modo “manter quente”, basta pressionar o botão OFF.

• Se abrir a tampa, carregar na mola ou retirar o copo, o modo “manter quente” pára automaticamente.

• Assim que o programa é iniciado, o utilizador tem a possibilidade de parar o aparelho em qualquer momento pressionando o botão P (emissão de 2 sinais sonoros). O programa passa para o modo de poupança de energia e o utilizador tem a possibilidade de o reiniciar pressionando de novo o botão P ou o botão OK (emissão de um sinal sonoro).

• Se se enganou no programa e quiser cancelá-lo, pressione o botão OFF durante 2 segundos. Esta ação permite reiniciar o temporizador e as temperaturas. MODO MANUAL

• Regule o tempo de cozedura com os botões + (aumentar) e - (diminuir), em função dos

UTILIZAÇÃO DO APARELHO

Quando a água e os ingredientes estiverem no fundo do copo ou no cesto de cozedura a vapor, enrosque a tampa e posicione o copo sobre o bloco do motor (consultar Funcionamento) Selecione um dos programas automáticos propostos a seguir (botão P) e valide (botão OK). O indicador luminoso vermelho acende e é emitido um sinal sonoro para informar que a cozedura teve início. Quando o programa chega ao fim, o aparelho emite 3 bips. Desencaixe o copo carregando na mola (d2) situada por baixo da pega (ver Fig. 9) e sirva de imediato ou deixe o copo encaixado para manter a preparação quente (até 40 minutos). Descubra os programas automáticos propostos Temperatura (Máx.) Tempo ajustável Trituração P1 – Sopa aveludada (textura fina) 100°C 30 min. (+ ou -10 min) Velocidade máx. 1 min P2 – Sopa triturada (textura densa) 100°C 40 min. (+ ou -10 min) Velocidade mín. 13s P3 – (apenas para o modelo que possui o cesto para cozinhar) – Cozer a vapor com o cesto para cozinhar e 50 cl de água (de acordo com o modelo*) 100°C 30 min (+ ou -20 min) Não P3 – (ou P4 para o modelo que possui o cesto para cozinhar) - Autoclean: programa automático de limpeza 100°C 30 s (ajustável até 1 min.) Velocidade máx.39 ingredientes utilizados e do volume preparado (ver tabela do tempo de cozedura das sopas no livro de receitas).

• Valide o tempo selecionado com o botão OK.

• A informação sobre a temperatura pisca e o utilizador tem a possibilidade de modificar esta informação. Regule a temperatura de cozedura com os botões + (aumentar) e - (diminuir).

• Valide a temperatura selecionada com o botão OK.

• O indicador luminoso vermelho acende e é emitido um sinal sonoro para informar que a cozedura teve início.

• Pode acionar o motor a qualquer momento: - na velocidade lenta (posição 1) para misturar os alimentos líquidos (ex: preparação de molhos). - na velocidade rápida (a partir da posição 2) para triturar alimentos sólidos. MODO LIQUIDIFICADORA (sem cozedura)

• Selecione uma velocidade rodando o seletor para a direita. A trituração é iniciada e o tempo é indicado no ecrã. No modo de liquidificadora, pode selecionar até 5 velocidades de trituração diferentes. A velocidade encontra-se à esquerda da posição 0.

• Rode o selector de velocidades para a posição 0 para parar o aparelho.

• Carregue na mola (d2), depois retire a cuba liquidificadora (D). Se pretender programar um tempo de funcionamento com paragem automática:

• Regule o tempo de funcionamento com os botões + (aumentar) e - (diminuir).

• Seleccione uma velocidade rodando o selector. A contagem decrescente do tempo é indicada no ecrã.

• O motor pára automaticamente no final da contagem decrescente. Função Picar Gelo: o botão “Ice” activa a função que permite picar gelo, tendo esta função uma duração de 30s. Pode parar o aparelho consoante a sua conveniência pressionando o botão “OFF”. Pode picar, no máximo, 6 a 8 cubos.

• Não deve imergir o aparelho em líquidos. Não coloque o bloco do motor (A) sob água quente corrente.

• Limpe imediatamente o copo após a utilização.

• Encha o copo com 1 litro de água quente e 2 a 3 gotas de detergente. Respeite as quantidades recomendadas de água e de detergente da loiça. O excesso de detergente da loiça aumenta bastante a formação de espuma e, consequentemente, favorece a ocorrência de derrames.

• Utilize o programa automático Autoclean: P3 ou P4 (de acordo com o modelo*) para efetuar uma pré-lavagem do copo.

• Quando o programa tiver terminado, desligue o aparelho da corrente.

• Carregue na mola (d2) depois retire o copo liquidificadora (D).

• Coloque o copo sobre uma superfície plana.

• Desencaixe a tampa rodando-a um quarto de volta no sentido contrário aos ponteiros do relógio. Retire a tampa com precaução.

• Assim que a tampa estiver fria, retire a junta vedante. Para tal, agarre-o com o polegar e o indicador e puxe para a remover. A junta vedante desmonta-se sem risco de se danificar (ver Fig. 12).

• Finalize a limpeza do copo utilizando uma esponja.

• Enxagúe o interior do copo sob água corrente, bem como a respetiva tampa.

• Quando o copo estiver muito sujo, deixe humedecer durante várias horas com água e detergente da loiça para facilitar a limpeza.

• Tenha cuidado com as lâminas (d3) do copo durante a sua limpeza e quando esvazia o copo, pois são muito afiadas.

• Para limpar o bloco do motor (A) utilize um pano húmido. Seque-o cuidadosamente.

• Os elementos amovíveis (tampa, vedante, tampa doseadora, cesto de cozedura) podem ser limpos com água e detergente para a loiça.

• De modo a preservar o aspeto e longevidade do corpo do seu aparelho, lave-o à mão. Não utilize o lado abrasivo da esponja, de modo a evitar riscos.

• A lâmina desmontável não pode ir à máquina de lavar loiça. Lave-a com água corrente e uma escova.

O QUE FAZER SE O APARELHO NÃO FUNCIONAR? PROBLEMASCAUSASSOLUÇÕES O aparelho não funciona A ficha não está ligada. Ligue o aparelho a uma tomada. O copo ou a tampa não estão corretamente posicionados ou enroscados. Verifique se o copo ou a tampa estão bem posicionados ou enroscados seguindo as figuras do folheto. Vibrações excessivas O aparelho não foi colocado em cima de uma superfície plana e não está estável Coloque o aparelho sobre uma superfície plana. Volume de ingredientes excessivo. Reduza a quantidade de ingredientes a preparar. Fuga pela tampa Volume de ingredientes excessivo. Reduza a quantidade de ingredientes a preparar. A tampa não está bem posicionada ou enroscada. Enrosque corretamente a tampa sobre o copo. A junta vedante não está presente. Coloque a junta vedante sobre a tampa. A junta vedante está cortada, deteriorada. Substitua a junta, contacte um Serviço de Assistência Técnica autorizado. As lâminas não rodam facilmente Pedaços de alimentos demasiado grandes ou demasiado rijos. Diminua o tamanho ou a quantidade dos ingredientes a prepara

Adicione líquido. Mensagem “STOP” Sobrecarga do motor provocada por uma quantidade excessiva de ingredientes ou por pedaços demasiado rijos ou grandes. Deixe arrefecer o motor e reduza a quantidade de ingredientes no copo. Mensagem “SECU” + indicador luminoso a piscar de cor vermelha Copo vazio, quase vazio ou preparação com pouco líquido. Adicione líquido até ao nível mínimo do copo (ver Fig. 7)

Mensagem “Err” (Erro)+ indicador luminoso a piscar de cor vermelha A resistência de aquecimento não funciona. Contacte um Serviço de Assistência Técnica autorizado Mensagem “ntc”+ indicador luminoso a piscar de cor vermelha O sensor de temperatura deixou de funcionar. Contacte um Serviço de Assistência Técnica autorizado Paragem do motor aquando da preparação, sem indicação de avaria. Se o copo e a tampa estiverem corretamente posicionados e bloqueados, ativação do sistema de segurança do motor Deixe o aparelho arrefecer durante 30 minutos e reduza a quantidade de ingredientes a preparar O seu aparelho continua a não funcionar? Contacte um Serviço de Assistência Técnica autorizado (consultar lista no folheto). Proteção do ambiente em primeiro lugar! O seu aparelho contém inúmeros materiais que podem ser recuperados ou reciclados. Entregue-o num ponto de recolha para possibilitar o seu tratamento.

• Eliminação dos materiais de embalagem e do aparelho A embalagem é composta exclusivamente por materiais sem perigo para o ambiente, que podem ser eliminados em conformidade com as disposições de reciclagem em vigor. Para a eliminação do aparelho, informe-se junto do serviço adequado da sua freguesia.
