MANUALE UTENTE Soup & Co XL BL9081 TEFAL

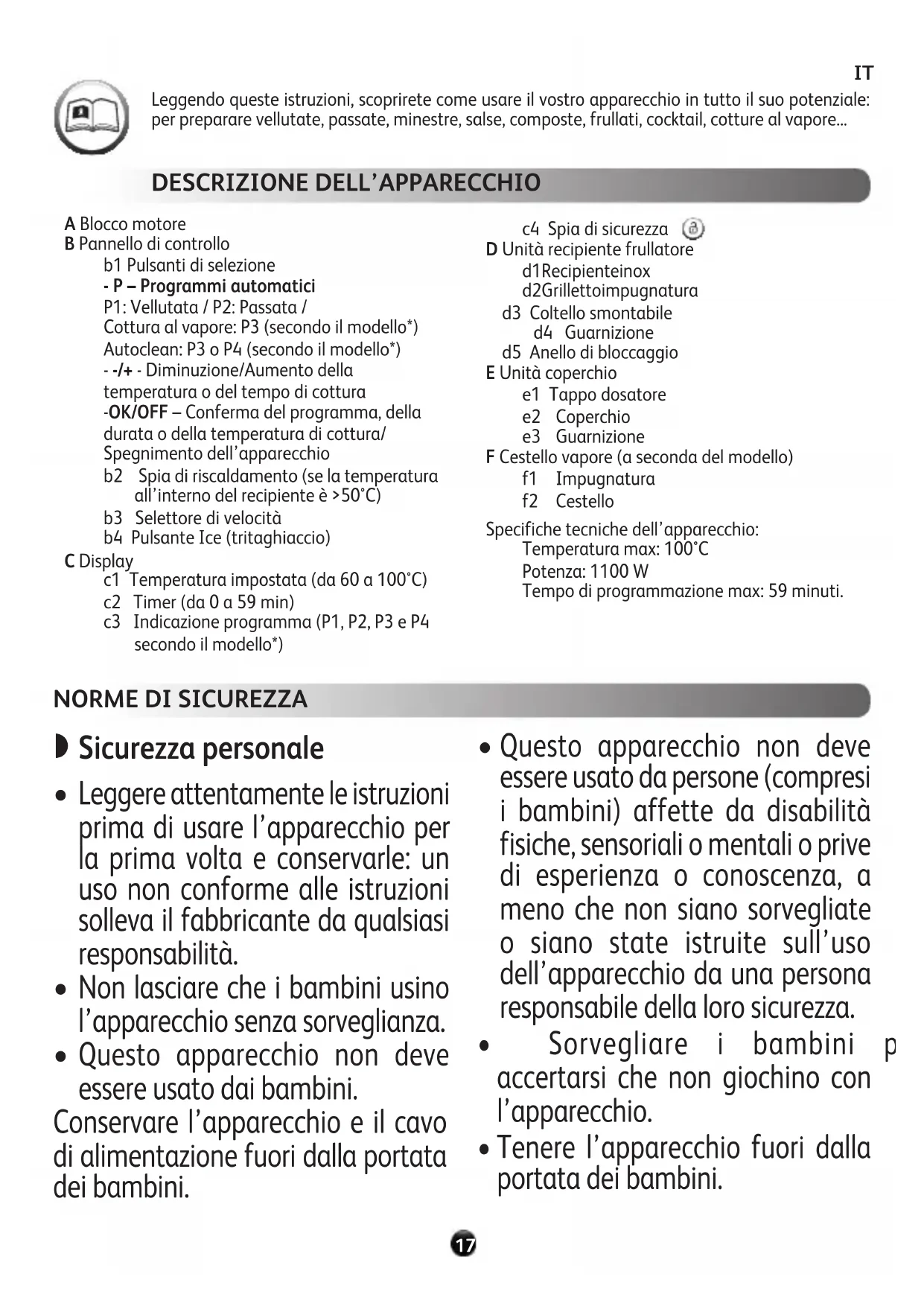

A Blocco motore B Pannello di controllo b1 Pulsanti di selezione - P – Programmi automatici P1: Vellutata / P2: Passata / Cottura al vapore: P3 (secondo il modello*) Autoclean: P3 o P4 (secondo il modello*) - -/+ - Diminuzione/Aumento della temperatura o del tempo di cottura -OK/OFF – Conferma del programma, della durata o della temperatura di cottura/ Spegnimento dell’apparecchio b2 Spia di riscaldamento (se la temperatura all’interno del recipiente è >50°C) b3 Selettore di velocità b4 Pulsante Ice (tritaghiaccio) C Display c1 Temperatura impostata (da 60 a 100°C) c2 Timer (da 0 a 59 min) c3 Indicazione programma (P1, P2, P3 e P4 secondo il modello*) c4 Spia di sicurezza START START D Unità recipiente frullatore d1 Recipiente inox d2 Grilletto impugnatura d3 Coltello smontabile d4 Guarnizione d5 Anello di bloccaggio E Unità coperchio e1 Tappo dosatore e2 Coperchio e3 Guarnizione F Cestello vapore (a seconda del modello) f1 Impugnatura f2 Cestello Specifiche tecniche dell’apparecchio: Temperatura max: 100°C Potenza: 1100 W Tempo di programmazione max: 59 minuti. Leggendo queste istruzioni, scoprirete come usare il vostro apparecchio in tutto il suo potenziale: per preparare vellutate, passate, minestre, salse, composte, frullati, cocktail, cotture al vapore...

Leggere attentamente le istruzioni prima di usare l’apparecchio per la prima volta e conservarle: un uso non conforme alle istruzioni solleva il fabbricante da qualsiasi responsabilità.

Non lasciare che i bambini usino l’apparecchio senza sorveglianza.

Questo apparecchio non deve essere usato dai bambini. Conservare l’apparecchio e il cavo di alimentazione fuori dalla portata dei bambini.

Questo apparecchio non deve essere usato da persone (compresi i bambini) affette da disabilità fisiche, sensoriali o mentali o prive di esperienza o conoscenza, a meno che non siano sorvegliate o siano state istruite sull’uso dell’apparecchio da una persona responsabile della loro sicurezza.

• Sorvegliare i bambini per accertarsi che non giochino con l’apparecchio.

• Tenere l’apparecchio fuori dalla portata dei bambini.

• AVVERTENZE: Durante l’uso dell’apparecchio, alcune parti diventano molto calde e presentano calore residuo in seguito all’uso (rivestimento inox del recipiente, parti trasparenti del coperchio e del tappo, parti metalliche sotto il recipiente, cestello). Se toccate, possono provocare ustioni. Durante il riscaldamento e fino al raffreddamento completo manipolare l’apparecchio usando le parti fredde in plastica (impugnature, blocco motore). La spia rossa di riscaldamento indica che sussiste il rischio di ustioni.

• Non usare l’apparecchio se non funziona correttamente, se è stato danneggiato o se il cavo di alimentazione o la spina sono danneggiati. Per evitare pericoli, fare sostituire il cavo da un centro di assistenza autorizzato (consultare l’elenco nel libretto di servizio).

• Questo apparecchio è destinato al solo uso domestico e a un’altitudine inferiore ai 2000m. Il fabbricante declina ogni responsabilità e si riserva il diritto di annullare la garanzia in caso di utilizzo commerciale o scorretto o del mancato rispetto delle istruzioni.

• Questo apparecchio è destinato all’ambito domestico e ad altri usi analoghi, ad esempio: - aree di ristoro in negozi, uffici e altri ambienti professionali. - cucine riservate al personale di negozi, uffici o altri ambienti professionali; - case coloniche; - stanze di alberghi, motel e altri edifici residenziali; - camere in affitto e altri ambienti analoghi.

Per i soli mercati europei:

Conservare l’apparecchio e il cavo di alimentazione fuori dalla portata dei bambini di età inferiore a 8 anni.

• I bambini non devono usare l’apparecchio come un giocattolo.

• Questo apparecchio può essere usato da persone affette da disabilità fisiche, sensoriali o mentali o prive di esperienza o conoscenza se correttamente sorvegliate o se sono state istruite sull’uso sicuro dell’apparecchio e conoscono i rischi correlati.

• Questo apparecchio può essere usato da bambini di età superiore a 8 anni solo se supervisionati o istruiti sull’uso19

in sicurezza dell’apparecchio e se comprendono i rischi correlati. Le operazioni di pulizia e manutenzione ordinaria non devono essere effettuate da bambini, a meno che non abbiano almeno 8 anni e siano supervisionati da un adulto. START START

’apparecchio emette vapore che potrebbe causare ustioni. Manipolare il coperchio e il tappo dosatore con cautela (se necessario, usare un guanto da forno, una presina, ecc.). Per manipolare il tappo dosatore usare la sua parte centrale.

• Prestare particolare attenzione quando nel recipiente è presente un liquido caldo, perché potrebbe schizzare dall’apparecchio a causa di un’ebollizione improvvisa.

• Non avviare l’apparecchio se il tappo dosatore non è posizionato nell’orifizio del coperchio e/o se la guarnizione non è posizionata all’interno del coperchio.

Le lame sono molto taglienti: maneggiarle con cura per evitare di ferirsi all’atto dello svuotamento del recipiente, della pulizia, del montaggio e smontaggio del coltello.

• AVVERTENZE: Procedere con cautela nel maneggiare l’apparecchio (pulizia, riempimento e versamento); evitare fuoriuscite di liquido sui connettori.

• Consultare le istruzioni d’uso per regolare velocità e tempi di funzionamento di ciascun programma.

• Consultare le istruzioni d’uso per l’assemblaggio e il montaggio degli accessori dell’apparecchio.

• Consultare le istruzioni d’uso per la pulizia e la manutenzione dell’apparecchio.

• Seguire sempre le istruzioni relative alla pulizia dell’apparecchio: - Scollegare l’apparecchio. - Non pulire l’apparecchio quando è ancora caldo. - Pulire con un panno o con una spugna umida. - Non immergere né mettere sotto l’acqua corrente l’apparecchio.20

Collegamento elettrico

L’apparecchio deve essere collegato a una presa di corrente con messa a terra.

• L’apparecchio è progettato per essere alimentato esclusivamente a corrente alternata. Verificare che la tensione riportata sulla targhetta informativa dell’apparecchio corrisponda a quella dell’impianto elettrico utilizzato.

• Scollegare l’apparecchio dall’alimentazione quando lo si lascia incustodito e prima delle operazioni di montaggio, smontaggio o pulizia.

• Eventuali errori di collegamento annullano la garanzia.

• Non tirare mai il cavo per scollegare l’apparecchio.

• Non immergere l’apparecchio, il cavo di alimentazione o la spina in acqua o altri liquidi.

• L’apparecchio non deve essere immerso.

• Tenere il cavo di alimentazione fuori dalla portata dei bambini e lontano dalle parti calde dell’apparecchio, fonti di calore o spigoli.

Non usare il recipiente frullatore senza ingredienti o se riempito unicamente con alimenti secchi.

• Versare nel recipiente gli ingredienti solidi sempre prima di aggiungere gli ingredienti liquidi, senza oltrepassare la tacca MAX riportata all’interno del recipiente. (Cf. Fig. 8). Se il frullatore è troppo pieno, potrebbe fuoriuscire acqua bollente. Verificare che il livello di liquido sia sufficiente per coprire la tacca minima (Cf. Fig. 7).

• Alcune ricette possono causare traboccamenti improvvisi a causa della formazione di bolle, in particolare con l’uso di verdure surgelate. In tal caso, ridurre la quantità di conseguenza.

• Non inserire dita o altri oggetti nel recipiente frullatore quando l’apparecchio è in uso.

• Non usare il recipiente come contenitore per congelamento, sterilizzazione, ecc.

• Posizionare l’apparecchio su un piano di lavoro stabile, resistente al calore, pulito e asciutto.

• Non posizionare l’apparecchio in prossimità di pareti o mobili: il vapore potrebbe danneggiarli.21

Sistemazione del coltello sul recipiente (*secondo il modello)

• Montaggio del coltello smontabile (*secondo il modello Cf. Fig. 11 a; b; c) :

1. Verificare che la guarnizione sia regolarmente

posizionata sulla parte tagliente (Cf. 11.a).

2. Afferrare il coltello con un panno e sistemarlo

nell’apposito spazio situato sul fondo del recipiente, prestando attenzione a posizionare le alette del coltello nelle apposite scanalature del recipiente (Cf. 11.b).

3. Ruotare il recipiente mantenendo il coltello

nell’apposito spazio (Cf. 11.c).

4. Bloccare la parte tagliente tramite l’anello di

bloccaggio (Cf. 11.c).

• Smontaggio del coltello smontabile (*secondo il modello Cf. Fig. 11.d) : Sistemare il recipiente sul piano di lavoro.

1. Afferrare il coltello con l’ausilio di un panno.

2. Ruotare il recipiente mantenendo il coltello.

3. Far ruotare l’anello di bloccaggio per sbloccare il

coltello. Avvertenza: le lame sono molto taglienti: maneggiarle con cura per evitare di ferirsi all’atto dello svuotamento del recipiente, della pulizia, del montaggio e smontaggio del coltello. In caso di posizionamento o blocco scorretto di uno dei due elementi (Cf. Fig. 5 et 6), la spia STARTSTART lampeggerà all’attivazione di una funzione. L’apparecchio è dotato di 3 modalità di funzionamento:

• Modalità automatica: temperatura, tempo di cottura e durata di miscelazione sono preimpostati per preparare automaticamente zuppe o pietanze al vapore.

• Modalità manuale: impostazione manuale di temperatura e tempo di cottura per una preparazione personalizzata.

• Modalità frullatore: selezione della velocità del motore senza la funzione di cottura, per preparare frullati e cocktail. Montaggio del recipiente e dell’unità coperchio

• Prima del primo utilizzo, pulire tutti gli accessori (D, E e F) in acqua calda saponata, ad eccezione del blocco motore (A).

• Assicurarsi di rimuovere tutti i materiali di imballaggio prima di usare l’apparecchio.

• Sistemare la guarnizione sul coperchio (Cf. Fig. 1).

• Per cuocere al vapore, inserire il cestello con le verdure tagliate a pezzetti e versare nel recipiente 0,5 litri d’acqua fredda, senza superare la parte inferiore del cestello (Cf. Fig.13 a; b; c)).

• Posizionare il coperchio (E) sul recipiente (D) (Cf. Fig.2), bloccarlo senza appoggiare ruotando nel senso della freccia (Cf. Fig.3). Posizionare il recipiente blender (D) sul blocco motore (A) fino a sentire un «clic» (Cf. Fig. 4).

• L’apparecchio funziona esclusivamente se il recipiente e il coperchio sono posizionati e bloccati correttamente sul blocco motore. PREPARAZIONE

• Evitare che capelli, sciarpe, cravatte, ecc. pendano sopra al recipiente quando l’apparecchio è in funzione.

• Non usare gli accessori in un forno a microonde.

• Non usare l’apparecchio all’aperto.

• Non superare la quantità massima indicata nelle istruzioni.

• Riporre l’apparecchio solo quando si è raffreddato.

Per ragioni di sicurezza, usare esclusivamente accessori e parti di ricambio forniti dai centri di assistenza autorizzati.

• Interventi diversi dalle operazioni di pulizia e manutenzione ordinaria da parte del cliente devono essere effettuati da un centro di assistenza autorizzato.22

• Il livello del liquido deve superare la tacca minima (Cf. Fig. 7) ma non deve superare la tacca MAX riportata all’interno del recipiente (Cf. Fig. 8).

• Alcune ricette possono causare traboccamenti improvvisi a causa della formazione di bolle, in particolare con l’uso di verdure surgelate. In tal caso, ridurre la quantità di conseguenza.

• Quando il tempo di cottura o la temperatura lampeggia, è possibile modificare l’impostazione premendo i pulsanti + (aumento) e - (diminuzione), a seconda degli ingredienti utilizzati e della quantità preparata (vedi tabella dei tempi di cottura delle zuppe nel libretto delle ricette).

• Il cestello vapore (a seconda del modello) permette di cuocere al vapore (selezionando P3 e aggiungendo 0,5 litri di acqua), o di cuocere ingredienti come carne, pesce, verdure, contemporaneamente alla zuppa (selezionando P1 o P2).

• Al termine dei programmi, l’apparecchio passa automaticamente alla modalità di mantenimento della temperatura e conserverà per 40 minuti la preparazione. Per interrompere la modalità di mantenimento della temperatura, premere il pulsante OFF. In caso di apertura del coperchio, pressione del grilletto o rimozione del recipiente, la modalità di mantenimento al caldo si interromperà automaticamente.

• Dopo aver avviato il programma, è possibile in qualsiasi momento spegnere l’apparecchio premendo il pulsante P (emissione di 2 bip sonori). Il programma verrà interrotto temporaneamente; per riprenderlo, premere nuovamente il pulsante P o il pulsante OK (emissione di un bip sonoro). Se si desidera annullare il programma, tenere premuto per 2 secondi il pulsante OFF: sarà quindi possibile impostare nuovamente il tempo di cottura e la temperatura. MODALITÀ MANUALE

• Impostare il tempo di cottura con i pulsanti + (aumento) e - (diminuzione) a seconda degli ingredienti utilizzati e della quantità preparata (vedi tabella dei tempi di cottura delle zuppe nel libretto delle ricette).

• Confermare il tempo di cottura impostato premendo il pulsante OK.

FUNZIONAMENTO DELL’APPARECCHIO

MODALITÀ AUTOMATICA Dopo aver versato l’acqua e gli ingredienti sul fondo del recipiente o nel cestello vapore, chiudere il coperchio e posizionare il recipiente sul blocco motore (vedi sezione “Preparazione”). Selezionare uno dei programmi automatici riportati di seguito (tasto P) e confermare (pulsante OK). La spia rossa si accenderà e un bip sonoro si avvierà a indicare che la cottura è avviata. Al termine del programma l’apparecchio emette 3 segnali sonori. Sbloccare il recipiente premendo il grilletto (d2) situato all’interno dell’impugnatura (cf. Fig. 9) e servire subito; oppure, lasciare il recipiente in posizione per mantenere la temperatura (fino a 40 minuti). Elenco dei programmi automatici disponibili Temperatura (Max) Durata Miscelazione P1 – Zuppa vellutata (consistenza diluita) 100°C 30 min. (+ o -10 min.) Velocità max 1 min P2 – Zuppa passata (consistenza densa) 100°C 40 min. (+ o -10 min.) Velocità min 13s P3 – (solo per il modello dotato del cestello di cottura) – Cottura al vapore con il cestello di cottura e 50 cl d’acqua (secondo il modello*) 100°C 30 min (+ o -20 min)

P3 – (o P4 per il modello dotato di cestello di cottura) – Autoclean: programma di pulizia automatico 100°C 30 sec (regolabile fino a 1 min) Velocità max23

• Quando la temperatura lampeggia, è possibile modificare l’impostazione premendo i pulsanti + (aumento) e - (diminuzione).

• Confermare la temperatura impostata premendo il pulsante OK.

• La spia rossa si accenderà e un bip sonoro si avvierà a indicare che la cottura è avviata.

• È possibile azionare il motore in qualsiasi momento: - a velocità lenta (posizione 1) per mescolare alimenti liquidi (ad esempio per la preparazione di salse); - a velocità rapida (dalla posizione 2) per mescolare alimenti solidi. MODALITÀ FRULLATORE (senza cottura)

• Selezionare la velocità ruotando la manopola verso destra. Il frullatore si avvierà e sul display apparirà il tempo. In modalità frullatore è possibile scegliere tra 5 velocità di miscelazione diverse. La velocità a impulsi è situata a sinistra della posizione 0.

• Posizionare la manopola della velocità su 0 per spegnere l’apparecchio.

• Premere il grilletto (d2), quindi sollevare il recipiente frullatore (D). Se si desidera programmare un tempo di funzionamento con spegnimento automatico:

• Impostare il tempo di funzionamento premendo i pulsanti + (aumento) e - (diminuzione).

• Selezionare una velocità ruotando la manopola. Sul display apparirà il conto alla rovescia.

• Il motore si spegnerà automaticamente al termine del conto alla rovescia. Pulsante tritaghiaccio: il pulsante “Ice” permette di ottenere del ghiaccio tritato; durata della funzione 30s. È possibile spegnere l’apparecchio in qualsiasi momento premendo il pulsante OFF. È possibile tritare da 6 a 8 cubetti di ghiaccio.

• Non immergere l’apparecchio. Non passare il blocco motore (A) sotto l’acqua corrente.

• Pulire il recipiente immediatamente dopo l’uso.

• Versare nel recipiente 1 litro di acqua calda e 2 o 3 gocce di detersivo per lavastoviglie. Rispettare la quantità di acqua e detersivo raccomandate. Una quantità eccessiva di detersivo aumenta sensibilmente la formazione di schiuma e di conseguenza comporta traboccamenti.

• Utilizzare il programma automatico Autoclean: P3 o P4 (secondo il modello*) per effettuare un prelavaggio del recipiente.

• Al termine del programma, scollegare l’apparecchio dall’alimentazione.

• Premere il grilletto (d2), quindi sollevare il recipiente frullatore (D).

• Posizionare il recipiente su una superficie piana.

• Aprire il coperchio ruotandolo di un quarto di giro in senso orario. Rimuovere il coperchio con cautela.

• Quando il coperchio si sarà raffreddato, togliere la guarnizione di tenuta ermetica. Procedere, afferrandola tra il pollice e l’indice, quindi tirare per estrarla. La guarnizione si smonta senza rischi di danneggiamento. La guarnizione si smonta senza rischi di danneggiamento (Cf. fig.12).

• Terminare la pulizia del recipiente usando una spugna.

• Risciacquare l’interno del recipiente e il coperchio sotto acqua corrente.

• In caso di sporco persistente sulla parte riscaldante del recipiente, lasciarla a mollo diverse ore in una miscela di acqua e detersivo per piatti.

• Prendere delle precauzioni durante la manipolazione delle lame (d3) del recipiente frullatore durante la pulizia e lo svuotamento del recipiente, perché sono taglienti.

• Per pulire il blocco motore (A), usare un panno umido. Asciugarlo scrupolosamente.

• Gli elementi removibili (coperchio, guarnizione, tappo dosatore, cestello vapore) possono essere lavati con una spugna in acqua calda saponata.

• Per preservare l’aspetto e la longevità del coperchio dell’apparecchio, lavarlo a mano. Non usare il lato abrasivo della spugna per evitare di graffiarlo.

• La lama smontabile non deve essere lavata in lavastoviglie; lavarla sotto acqua corrente usando una spazzola.

• Smaltimento dei materiali di imballaggio e dell’apparecchio L’imballaggio comprende esclusivamente materiali innocui per l’ambiente, che possono essere smaltiti conformemente alle leggi vigenti sul riciclaggio. Per smaltire l’apparecchio, contattare l’ufficio preposto presso il proprio comune.

• Rifiuti di apparecchiature elettriche ed elettroniche: Contribuiamo alla protezione dell’ambiente! Questo apparecchio contiene numerosi materiali riutilizzabili o riciclabili. Portarlo presso un apposito punto di raccolta affinché sia smaltito correttamente.

PROBLEMICAUSESOLUZIONI L’apparecchio non funziona L’apparecchio non è collegato all’alimentazione. Collegare l’apparecchio a una presa di corrente. Il recipiente o il coperchio non sono posizionati o bloccati correttamente. Verificare che il recipiente o il coperchio siano posizionati e bloccati corret- tamente come illustrato nelle istruzioni. Vibrazioni eccessive L’apparecchio non è posizionato su una superficie piana, quindi l’apparecchio non è stabile. Posizionare l’apparecchio su una superficie piana. Quantità degli ingredienti eccessiva. Ridurre la quantità degli ingredienti. Perdite dal coperchio Quantità degli ingredienti eccessiva. Ridurre la quantità degli ingredienti. Il coperchio non è posizionato o bloccato correttamente. Bloccare correttamente il coperchio sul recipiente. La guarnizione è assente. Sistemare la guarnizione sul coperchio. La guarnizione è danneggiata o usurata. Sostituire la guarnizione: contattare un centro di assistenza autorizzato. Le lame ruotano con difficoltà Alimenti troppo duri o tagliati a pezzi troppo grandi. Ridurre la dimensione o la quantità degli ingredienti. Aggiungere del liquido. Visualizzazione “STOP” Surriscaldamento del motore causato da un’eccessiva quantità di ingredienti o da pezzi troppo duri o troppo grandi. Lasciare che il motore si raffreddi e ridurre la quantità di ingredienti nel recipiente. Sul display appare “SECU” e la spia rossa lampeggia Recipiente vuoto, quasi vuoto o preparazione non abbastanza liquida. Aggiungere del liquido fino al livello minimo del recipiente (Cf. Fig. 7). Sul display appare “Err” e la spia rossa lampeggia Il sensore della temperatura non funziona. Contattare un centro di assistenza autorizzato. Sul display appare “ntc” e la spia rossa lampeggia La resistenza riscaldante non funziona. Contattare un centro di assistenza autorizzato. Spegnimento del motore in fase di preparazione, senza messaggio d’errore. Attivazione della sicurezza motore in caso di posizione corretta e bloccaggio del contenitore e del coperchio. Lasciare raffreddare l’apparecchio per 30 minuti e ridurre la quantità di ingredienti da trattare. Se il problema sussiste, contattare un centro di assistenza autorizzato (consultare l’elenco nel libretto di servizio).25
