MANUAL DE USUARIO Soup & Co XL BL9081 TEFAL

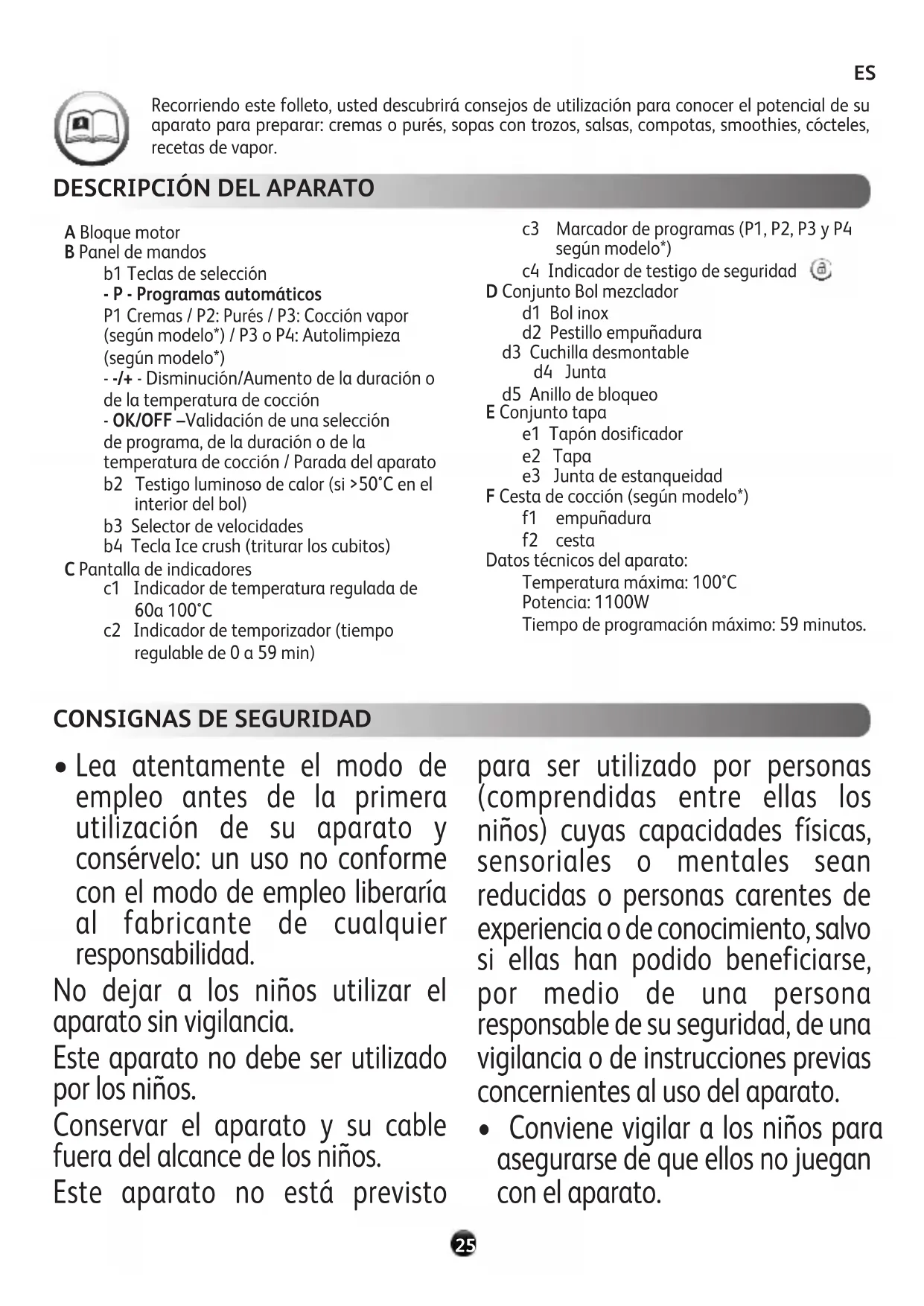

Recorriendo este folleto, usted descubrirá consejos de utilización para conocer el potencial de su aparato para preparar: cremas o purés, sopas con trozos, salsas, compotas, smoothies, cócteles, recetas de vapor.

Lea atentamente el modo de empleo antes de la primera utilización de su aparato y consérvelo: un uso no conforme con el modo de empleo liberaría al fabricante de cualquier responsabilidad. No dejar a los niños utilizar el aparato sin vigilancia. Este aparato no debe ser utilizado por los niños. Conservar el aparato y su cable fuera del alcance de los niños. Este aparato no está previsto para ser utilizado por personas (comprendidas entre ellas los niños) cuyas capacidades físicas, sensoriales o mentales sean reducidas o personas carentes de experiencia o de conocimiento, salvo si ellas han podido beneficiarse, por medio de una persona responsable de su seguridad, de una vigilancia o de instrucciones previas concernientes al uso del aparato.

• Conviene vigilar a los niños para asegurarse de que ellos no juegan con el aparato.

STARTSTART A Bloque motor B Panel de mandos b1 Teclas de selección - P - Programas automáticos P1 Cremas / P2: Purés / P3: Cocción vapor (según modelo*) / P3 o P4: Autolimpieza (según modelo*) - -/+ - Disminución/Aumento de la duración o de la temperatura de cocción - OK/OFF –Validación de una selección de programa, de la duración o de la temperatura de cocción / Parada del aparato b2 Testigo luminoso de calor (si >50°C en el interior del bol) b3 Selector de velocidades b4 Tecla Ice crush (triturar los cubitos) C Pantalla de indicadores c1 Indicador de temperatura regulada de 60a 100°C c2 Indicador de temporizador (tiempo regulable de 0 a 59 min) c3 Marcador de programas (P1, P2, P3 y P4 según modelo*) c4 Indicador de testigo de seguridad START START D Conjunto Bol mezclador d1 Bol inox d2 Pestillo empuñadura d3 Cuchilla desmontable d4 Junta d5 Anillo de bloqueo E Conjunto tapa e1 Tapón dosificador e2 Tapa e3 Junta de estanqueidad F Cesta de cocción (según modelo*) f1 empuñadura f2 cesta Datos técnicos del aparato: Temperatura máxima: 100°C Potencia: 1100W Tiempo de programación máximo: 59 minutos.

DESCRIPCIÓN DEL APARATO26

• Mantenga su aparato fuera del alcance de los niños.

ADVERTENCIA: Durante el uso del aparato, algunas piezas alcanzan temperaturas elevadas y presentan un calor residual tras su uso (pared inox del bol, partes transparentes de la tapa y del tapón, piezas metálicas bajo el bol, cesta). Pueden ocasionar quemaduras. Manipule el aparato por las piezas plásticas frías (empuñaduras, bloque motor) durante el calentamiento y hasta que se enfríe por completo.

• No use su aparato si no funciona correctamente, si ha sido dañado o si el cable de alimentación o el enchufe están dañados. Para evitar todo peligro, haga cambiar obligatoriamente el cable por un servicio técnico autorizado (ver lista en el librito servicio).

• Su máquina ha sido concebida para un uso doméstico solamente y para ser utilizada a una altitud inferior a 2000 m. El fabricante declina toda responsabilidad y se reserva el derecho de anular la garantía en caso de uso comercial o inadecuado, o de no respeto de las consignas.

• Este aparato no ha sido destinado a ser usado en aplicaciones domésticas y análogas tales como - zona de trabajo de cocina en las tiendas, despachos y otros entornos de trabajo - rincones de cocina reservados al personal en las tiendas, despachos y otros entornos profesionales - granjas - la utilización por los clientes de hoteles, moteles y otros entornos de carácter residencial - en alojamiento y desayuno y otros entornos similares.

Sólo en mercados europeos:

Conservar el aparato y su cable fuera del alcance de los niños de edad menor de 8 años.

• Los niños no deben de utilizar el aparato como un juguete.

• Este aparato puede ser utilizado por personas cuyas capacidades físicas, sensoriales o mentales sean reducidas o cuya experiencia o conocimientos no sean suficientes, a condición de que se beneficien de una vigilancia o de que hayan recibido instrucciones en cuanto a la utilización del aparato con total seguridad y comprendan bien los daños potenciales.

• Este aparato puede ser utilizado por niños de al menos 8 años, a condición de que se beneficien de una vigilancia o de que ellos27

hayan recibido instrucciones en cuanto a la utilización del aparato con total seguridad y que ellos comprendan bien los peligros corridos. La limpieza y el mantenimiento por el usuario no deben ser efectuados por niños sin vigilancia, a menos que tengan más de 8 años y que estén bajo la vigilancia de un adulto. START START

aparato emite vapor que puede ocasionar quemaduras. Manipule con precaución la tapa y el tapón dosificador (utilice si es necesario un guante, una manopla, etc.). Manipule el tapón dosificador por su parte central.

• Esté atento si un líquido caliente se vierte en el preparador culinario o el mezclador en la medida en que pueda ser expulsado del aparato como consecuencia de una ebullición repentina.

• No encienda el aparato si el tapón dosificador no está colocado en el orificio de la tapa o si la junta no está colocada en la tapa.

• ADVERTENCIA: Atención a los riesgos de quemadura en caso de mala utilización del aparato. START START

• Las cuchillas cortan mucho, manipúlelas con cuidado para no lesionarse durante el vaciado del bol, la limpieza, el montaje y el desmontaje de la cuchilla.

• ADVERTENCIA: Extreme la precaución durante la manipulación de su aparato (limpieza, llenado y vaciado): evite que se derramen líquidos sobre los conectores.

• Consulte el manual de instrucciones para ajustar la velocidad y el tiempo de funcionamiento de cada programa.

• Consulte el manual de instrucciones para saber cómo montar y desmontar los accesorios en el aparato.

• Consulte el manual de instrucciones para la limpieza y el mantenimiento de su aparato.

• Siga siempre las instrucciones de limpieza para limpiar su aparato: - Desenchufe el aparato. - No limpie el aparato en caliente.28

- Límpielo con un trapo o una esponja húmeda. - No sumerja el aparato en agua ni lo ponga bajo el agua corriente.

Conexión con la fuente de alimentación

El aparato debe ser enchufado a una toma de corriente eléctrica unida a la tierra.

• El aparato está concebido para funcionar únicamente en corriente alterna. Verifique que la tensión de alimentación indicada en la placa descriptiva del aparato corresponde bien a la de su instalación eléctrica.

• Desconectar siempre el aparato de la alimentación si se deja sin vigilancia y antes del montaje, desmontaje y limpieza.

• Cualquier error de conexión anula la garantía.

• No tire nunca del cable de alimentación para desenchufar el aparato.

• No meta el aparato, el cable de alimentación o el enchufe dentro de un líquido.

• El aparato no debe ser sumergido.

• No deje el cable de alimentación al alcance de la mano de los niños, estar próximo o en contacto con las partes calientes del aparato, cerca de una fuente de calor o sobre un ángulo cortante.

Con respecto a una mala utilización

No utilice nunca el bol mezclador sin ingredientes o con productos secos únicamente.

• Vierta siempre los ingredientes sólidos primero en el bol antes de añadir ingredientes líquidos, sin pasar la referencia MAX grabado en el interior del bol. (ver fig. 8). Si el mezclador está demasiado lleno, el agua hirviendo puede ser expulsada. Atención a tener un nivel de líquido suficiente para recubrir la referencia mínima (ver fig. 7).

• Ciertas recetas pueden provocar desbordamientos intempestivos, en razón de la aparición de burbujas, en particular durante la utilización de legumbres congeladas. En ese caso, corresponde reducir los volúmenes en consecuencia.

• No coloque jamás sus dedos o cualquier otro objeto en el bol mezclador durante el funcionamiento del aparato.

• No utilice el bol como recipiente (congelación, esterilización).

• Coloque el aparato sobre un plano de trabajo estable, resistente al calor, limpio y seco.29

están correctamente posicionados y cerrados sobre el bloque motor. Instalación de la cuchilla en el bol (*según modelo)

• Montaje de la cuchilla desmontable (*según modelo ver fig. 11 a; b; c):

1. Compruebe que la junta está bien colocada sobre

la parte cortante (ver 11.a).

2. Sujete la cuchilla con un paño y colóquelo en su

lugar en el fondo del bol, procurando colocar bien los enganches de la cuchilla en las muescas del bol (ver 11.b).

3. Dé la vuelta al bol manteniendo la cuchilla en su

4. Bloquee la parte cortante con la ayuda del anillo de

• Desmontaje de la cuchilla desmontable (*según modelo ver fig. 11.d): Coloque el bol encima de una superficie de trabajo.

1. Sujete la cuchilla con la ayuda de un paño.

2. Dé la vuelta al bol sin soltar la cuchilla.

3. Gire el anillo de bloqueo para soltar la cuchilla.

Advertencia: las cuchillas cortan mucho, manipúlelas con cuidado para no lesionarse durante el montaje, el desmontaje y la limpieza del bol y de la cuchilla. En caso de mal posicionamiento o de mal cierre de uno u otro (ver fig. 5 y 6), el logo START START

se pone a parpadear cuando se le activa una función. Su aparato posee 3 modos de funcionamiento:

• Modo programa automático: temperatura, duración de cocción y duración de mezclado son preprogramadas para realizar sopas o cocciones al vapor de modo automático.

• Modo manual: reglajes personalizados de la temperatura, de la duración de cocción para una utilización según su conveniencia.

• Modo mezclador: selección de la velocidad motor sin utilizar la función cocción para realizar sabrosos smoothies, cócteles. Puesta en marcha del bol y del conjunto de la tapa

• Antes del primer uso, limpie todos los accesorios (D, E y F) con agua caliente jabonosa, pero no el bloque motor (A).

• Asegúrese de que todo el embalaje sea retirado antes del funcionamiento del aparato.

• Coloque la junta en la tapa (ver fig. 1).

• Para realizar cocciones al vapor, coloque la cesta con las legumbres cortadas en trozos y llene el bol con

0.5 litros de agua fría sin sobrepasar la parte inferior

de la cesta (ver fig.13 a; b; c).

• Ponga la tapa (E) en el bol (D) (ver fig.2), acople la tapa, sin presionar, girándola en el sentido de la flecha (ver fig. 3). Encaje el vaso de la batidora (D) en el bloque motor (A) hasta que oiga un «clic» (ver fig. 4).

• El aparato arranca únicamente si el bol y la tapa

• No coloque el aparato cerca de una pared o de una alacena: el vapor producido puede dañar los elementos.

• No deje colgar sus cabellos, un fular, una corbata,… por encima del bol durante el funciona- miento del aparato.

• No ponga nunca los accesorios en un horno microondas.

• No utilice el aparato al aire libre.

• No sobrepase nunca la cantidad máxima indicada en el folleto.

• Coloque el aparato cuando esté frío.

Por su seguridad, no utilice más que accesorios o piezas de recambio nada más que las provistas por los centros de servicio técnico posventa autorizados.

• Cualquier intervención diferente a la limpieza y el mantenimiento por el cliente debe ser efectuada por un servicio técnico autorizado.30

• Atención a tener un nivel de líquido suficiente para cubrir la referencia mini (ver fig. 7). y a no pasar la referencia MAX grabada en el interior del bol (ver fig. 8).

• Algunas recetas pueden provocar desbordamientos intempestivos, en razón de la aparición de burbujas, en particular durante la utilización de legumbres congeladas. En este caso, le corresponde reducir los volúmenes en consecuencia.

• La información tiempo o temperatura parpadea: usted tiene la posibilidad de modificar esta información. Ajuste si es necesario el tiempo con la ayuda de las teclas + (aumentar) y - (disminuir), en función de los ingredientes utilizados y del volumen preparado (ver tabla de tiempos de cocción de sopas en el librito recetas).

• La cesta de cocción (según modelo*) le permite realizar cocciones al vapor (en P3 con 0.5 litros de agua), o para una preparación con trozos, cocer ingredientes enteros tales como carnes, pescados, legumbres, al mismo tiempo que su sopa, (en P1 o P2).

• Al final de los programas, el aparato pasa automáticamente a mantenimiento en calor durante 40 minutos para conservar la preparación preparada para ser consumida. Para parar el mantenimiento en calor, es suficiente apretar la tecla OFF.

• Si abre la tapa, se apoya sobre el pestillo o quita el bol, el mantenimiento en calor será automáticamente detenido.

• Cuando el programa está en marcha, usted tiene la posibilidad de parar el aparato en cualquier momento apretando sobre la tecla P (emisión de 2 avisos sonoros). El programa está entonces en modo pausa, usted tiene la posibilidad de volver a ponerlo en marcha apretando de nuevo sobre la tecla P o sobre la tecla OK (emisión de un aviso sonoro).

• Si usted se ha equivocado de programa y si usted quiere anularlo, apoye durante 2 segundos sobre la tecla OFF, esto permite reiniciar los tiempos y las temperaturas.

UTILIZACIÓN DEL APARATO

MODO PROGRAMA Una vez colocados el agua y los ingredientes en el fondo del bol o en la cesta vapor, cierre la tapa y coloque el bol sobre el bloque motor (ver puesta en marcha). Seleccione uno de los programas automáticos propuestos aquí debajo (tecla P) y valide (tecla OK). El testigo luminoso rojo se alumbra y suena un aviso sonoro para informarle de que la cocción ha empezado. Cuando el programa ha terminado, el aparato emite 3 bips. Desbloquee el bol apoyándose sobre el pestillo (d2) situado en el interior de la empuñadura (ver fig. 9) y sirva seguidamente o deje el bol laissez le bol en el sitio de mantenimiento caliente (hasta 40 minutos). Descubra los programas automáticos propuestos Temperatura (Max) Tiempo ajustable Mezcla P1 – Crema de sopa (textura fina) 100°C 30 min. (+ o -10 min) Velocidad maxi 1 min P2 – Puré (textura densa) 100°C 40 min. (+ o -10 min) Velocidad mini 13s P3 – (únicamente para el modelo que disponga de cesta de cocción) – Cocción vapor con la cesta de cocción y 50 cl de agua (según modelo*) 100°C 30 min (+ o -20 min)

P3 – (o P4 para el modelo que disponga de cesta de cocción) - Autolimpieza: programa automático de limpieza 100°C 30 s (ajustable hasta a 1 min) Velocidad maxi31 MODO MANUAL

• Ajuste el tiempo de cocción con la ayuda de las teclas + (aumentar) y - (disminuir) en función de los ingredientes utilizados y del volumen preparado (ver tabla de los tiempos de cocción de las sopas en el libro de recetas).

• Valide seguidamente el tiempo seleccionado con la tecla OK.

• La información temperatura parpadea, usted tiene la posibilidad de modificar esta información. Regule la temperatura de cocción con la ayuda de las teclas + (aumentar) y - (disminuir).

• Valide a continuación la temperatura seleccionada con la tecla OK.

• El testigo luminoso rojo se alumbra y suena un aviso sonoro para informarle de que la cocción ha empezado.

• En cualquier momento usted puede accionar el motor bien: - en velocidad lenta (posición 1) para mezclar alimentos líquidos (ej.: realización de salsas). - en velocidad rápida (a partir de la posición 2) para mezclar alimentos sólidos. MODO MEZCLADOR (sin cocción)

• Seleccione una velocidad girando el selector a la derecha. La mezcla comienza y el tiempo se anuncia en la pantalla. En modo mezclador, usted puede seleccionar hasta 5 velocidades de mezcla diferentes. La velocidad sacada se encuentra a la izquierda de la posición 0.

• Gire el selector de velocidades a la posición 0 para detener el aparato.

• Apriete en el pestillo (d2) luego levante el bol mezclador (D). Si usted desea programar un tiempo de funcionamiento con parada automática:

• Ajuste el tiempo de funcionamiento con la ayuda de las teclas + (aumentar) y - (disminuir).

• Seleccione una velocidad girando el selector. El descuento del tiempo se muestra sobre la pantalla.

• El motor se para automáticamente al final del descuento de tiempo. Tecla hielo triturado: la tecla « Ice » activa el funcionamiento que permite realizar hielo triturado (duración de la función 30 s). Usted puede detener el aparato a su conveniencia pulsando sobre la tecla “OFF”. Usted puede triturar de 6 a 8 cubitos de hielo máximo.

• El aparato no debe ser sumergido. No pase el bloque motor (A) bajo el agua caliente corriente.

• Limpiar inmediatamente su bol después del uso.

• Llene el bol con 1 litro de agua caliente a la que se han añadido 2, 3 gotas de lejía. Respete las cantidades de agua y de líquido lavavajillas recomendados. Un excedente de líquido lavavajillas aumenta fuertemente el espumeado y en consecuencia favorece los desbordamientos.

• Utilice el programa automático Autolimpieza: P3 o P4 (según modelo*) para realizar un prelavado del bol.

• Una vez el programa haya terminado, desenchufe el aparato.

• Apriete sobre el pestillo (d2) luego levante el bol mezclador (D).

• Coloque el bol sobre una superficie plana.

• Desbloquee la tapa girándola un cuarto de vuelta en el sentido de las agujas de un reloj. Quite la tapa con precaución.

• Cuando la tapa se haya enfriado, retire la junta de estanqueidad. Para ello, cójala con el pulgar y el índice y tire para extraerla. La junta se desmonta sin peligro de deterioro (ver fig. 12).

• Finalice la limpieza del bol con la ayuda de una esponja.

• Aclare el interior del bol bajo el agua corriente así como su tapa.

• En caso de tener mucha grasa la parte caliente del bol, déjelo en remojo durante varias horas con agua con líquido lavavajillas para facilitar la limpieza.

• Tome precauciones con las láminas (d3) del bol mezclador cuando usted las limpie y cuando usted vacíe el bol, son cortantes.

• Para limpiar el bloque motor (A), utilice un trapo húmedo. Séquelo cuidadosamente.

• Los elementos amovibles (tapa, junta, tapón dosificador, cesta de cocción) se limpian con ayuda de una esponja y de agua caliente jabonosa.

• Para mantener el aspecto y la vida útil de la tapa de su aparato, lávela a mano. No utilice el lado abrasivo del estropajo para evitar arañazos.

• El cuchillo desmontable no cabe en el lavavajillas; lávelo bajo el grifo con un cepillo.

STARTSTART SI SU APARATO NO FUNCIONA, ¿QUÉ HACER? PROBLEMASCAUSASSOLUCIONES El aparato no funciona El enchufe no está conectado Conecte el aparato en un enchufe. El bol o la tapa no están correctamente colocados o cerrados Verifique que el bol o la tapa están bien colocados y cerrados siguiendo los esquemas del folleto Vibraciones excesivas El aparato no está colocado sobre una superficie plana, el aparato no está estable Coloque el aparato sobre una superficie plana Volumen de ingredientes demasiado importante Reduzca la cantidad de ingredientes tratados Huida por la tapa Volumen de ingredientes demasiado importante Reduzca la cantidad de ingredientes tratados La tapa no está bien colocada o cerrada Cierre correctamente la tapa en el bol La junta de estanqueidad no está presente Coloque la junta de estanqueidad en la tapa La junta de estanqueidad está cortada, deteriorada Cambie la junta, contacte con un servicio técnico autorizado Las láminas no giran fácilmente Trozos de alimentos demasiado gordos o demasiado duros Reduzca el tamaño o la cantidad de ingredientes tratados. Añada líquido Indicador “STOP” Sobrecarga del motor provocada por una cantidad de ingredientes demasiado importante o trozos demasiado duros o demasiado gordos Deje enfriar el motor y reduzca la cantidad de ingredientes en el bol Indicador “SECU” + testigo luminoso rojo parapadea Bol vacío, casi vacío o preparación sin suficiente líquido Añada líquido hasta el nivel mínimo del bol (ver fig. 7)

Indicador « Err » + testigo luminoso rojo parapadea La resistencia que calienta no funciona Contacte con un servicio técnico autorizado Indicador « ntc » + testigo luminoso rojo parpadea El sensor de temperatura no funciona

Contacte con un servicio técnico autorizado Detención del motor durante la preparación sin visualización de fallos. Si el bol y la tapa están colocados correctamente y bloqueados, se activa la seguridad del motor. Deje que el aparato se enfríe durante 30 minutos y reduzca la cantidad de ingredientes que se van a manipular. ¿Su aparato no funciona aún? Diríjase a un servicio técnico autorizado (ver la lista en el librito servicios). RECICLAJE

• Eliminación de los materiales de embalaje y del aparato El embalaje comprende exclusivamente materiales sin peligro para el medioambiente, pudiendo ser tirados conforme a las disposiciones de reciclado en vigor. Para deshacerse del aparato, informarse en el servicio apropiado de su municipio.

• Produtos electrónicos ou eléctricos em fim de vida: ¡Participemos en la protección del medioambiente! Su aparato contiene numerosos materiales de valor o reciclables. Confíe éste a un punto de recogida selectiva para que su tratamiento sea llevado a cabo.
