MANUAL DE UTILIZADOR AGSZ 1890 LBL Select Fein

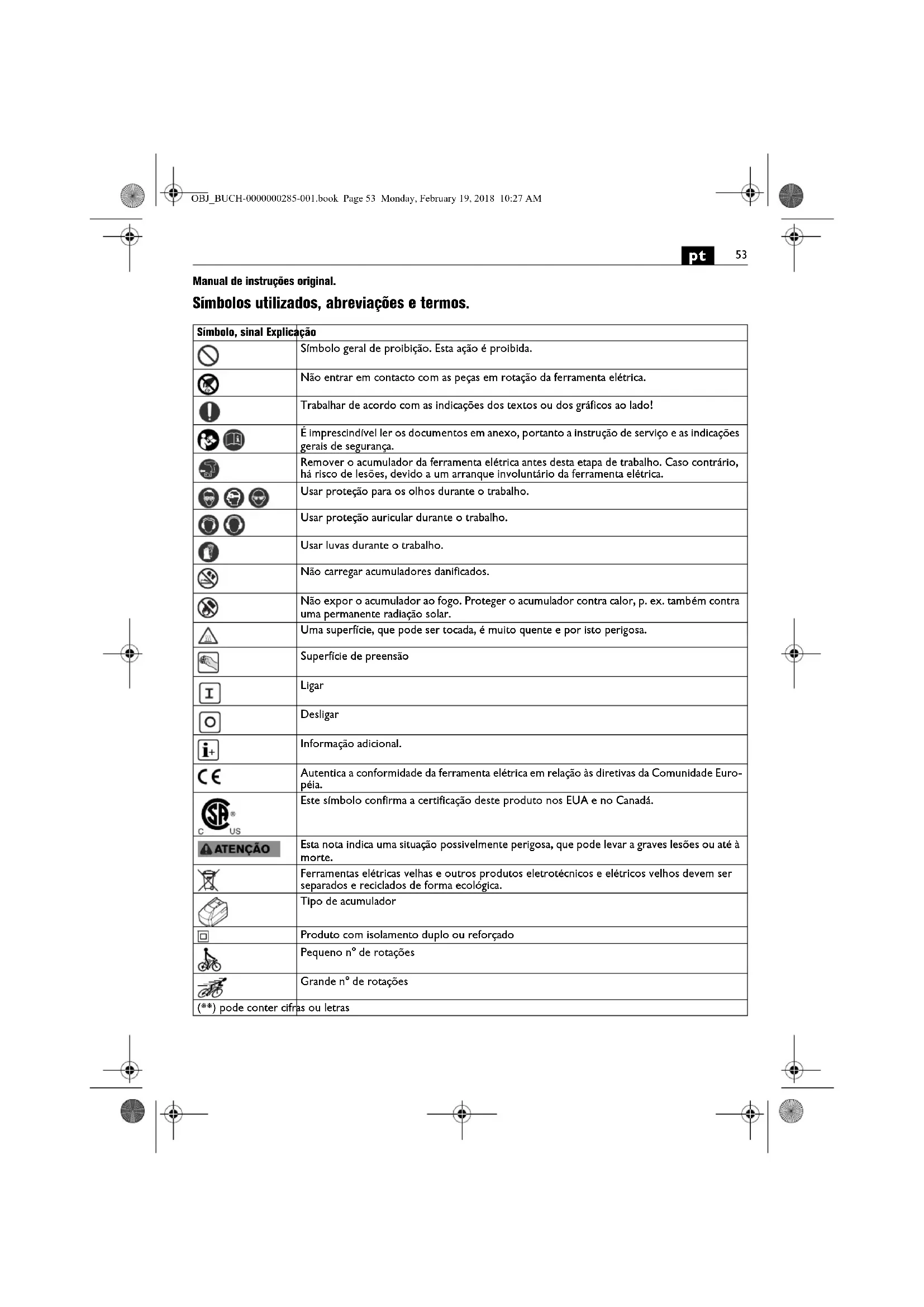

Manual de instruções original. Símbolos utilizados, abreviações e termos. Símbolo, sinal Explicação Símbolo geral de proibição. Esta ação é proibida. Não entrar em contacto com as peças em rotação da ferramenta elétrica. Trabalhar de acordo com as indicações dos textos ou dos gráficos ao lado! É imprescindível ler os documentos em anexo, portanto a instrução de serviço e as indicações gerais de segurança. Remover o acumulador da ferramenta elétrica antes desta etapa de trabalho. Caso contrário, há risco de lesões, devido a um arranque involuntário da ferramenta elétrica. Usar proteção para os olhos durante o trabalho. Usar proteção auricular durante o trabalho. Usar luvas durante o trabalho. Não carregar acumuladores danificados. Não expor o acumulador ao fogo. Proteger o acumulador contra calor, p. ex. também contra uma permanente radiação solar. Uma superfície, que pode ser tocada, é muito quente e por isto perigosa. Superfície de preensão Ligar Desligar Informação adicional. Autentica a conformidade da ferramenta elétrica em relação às diretivas da Comunidade Euro- péia. Este símbolo confirma a certificação deste produto nos EUA e no Canadá. Esta nota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à morte. Ferramentas elétricas velhas e outros produtos eletrotécnicos e elétricos velhos devem ser separados e reciclados de forma ecológica. Tipo de acumulador Produto com isolamento duplo ou reforçado Pequeno n° de rotações Grande n° de rotações (**) pode conter cifras ou letras OBJ_BUCH-0000000285-001.book Page 53 Monday, February 19, 2018 10:27 AM54

Para a sua segurança. Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito às advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. Não utilizar esta ferramenta elétrica antes de ter lido atentamente e compreendido a Instrução de serviço e as “Indicações gerais de segurança” (número de documento 3 41 30 054 06 1) fornecidas com o aparelho. A documentação mencionada deve ser guardada para futura referência e deve ser entregue com a ferramenta elétrica caso esta for passada a diante ou vendida. Observar também as respectivas diretivas de proteção de trabalho. Finalidade da ferramenta: Rectificadora recta manual para lixagem a seco de metal com rebolos pequenos (pinos abrasivos), para fresar metal com fresadoras de metal duro e para separar por rectificação. AGSZ18-90 LBL: Esta ferramenta elétrica também é apropriada para o trabalho com escova de arame e para polir, juntamente com os acessórios homologados pela FEIN, num ambiente protegido contra intempéries. Indicações de segurança gerais para lixar, traba- lhar com escovas de arame, para polir, fresar, lixar com lixa de papel ou separar por rectificação: AGSZ18-280 BL, AGSZ18-280 LBL: Esta ferramenta elétri- ca deve ser usada como lixadeira, como fresadora e como lixadeira de corte. AGSZ18-90 LBL: Esta ferramenta elétrica também se des- tina ao trabalho com escovas de arame e ao polimento. Sinal Unidade internacional Unidade nacional Explicação

, rpm, r/min rpm Número de rotações de dimensionamento

, rpm, r/min rpm Número de rotações em vazio

W W Consumo de potência

W W Débito de potência U V V Tensão admissível f Hz Hz Frequência M... mm mm Medida, rosca métrica Ø mm mm Diâmetro para uma peça redonda mm mm Ø

=máx. diâmetro do rebolo feito de pro- duto abrasivo ligado mm mm Ø

=máx. diâmetro da fresa de metal duro mm mm Ø

=máx. diâmetro de ferramentas de poli- mento kg kg Peso conforme EPTA-Procedure 01 kg kg Peso da ferramenta elétrica sem acumulador e ferramenta e trabalho kg kg Peso do acumulador

dB dB Nível de pressão acústica

dB dB Nível da potência acústica

pCpeak dB dB Máximo nível de pressão acústica K... Aceleração m/s

Valor de emissão de oscilações conforme EN 60745 (soma dos vetores das três dire- ções) h,SG m/s

Valor de emissão de oscilações (lixamento de superfície com rectificadora recta) h,P m/s

Valor de emissão de oscilações (polir com rectificadora recta) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unidades básicas e deduzidas do sistema de unidades internacional SI. OBJ_BUCH-0000000285-001.book Page 54 Monday, February 19, 2018 10:27 AM55

Observe todas as indicações de segurança, instruções, ilustrações e dados fornecidos com o dispositivo. O não cumprimento das instruções abaixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves. AGSZ18-280 BL, AGSZ18-280 LBL: Esta ferramenta elétri- ca não é apropriada para lixar com lixa de papel, traba- lhar com escova de arame, nem para polir. AGSZ18-90 LBL: Esta ferramenta elétrica não é apro- priada para lixar com lixa de papel. As aplicações para as quais a ferramenta elétrica não se destina podem causar riscos e lesões. Não utilizar acessórios, que não foram especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta elétrica. O facto de poder fixar o acessório a esta ferramenta elétrica, não garante uma aplicação segura. O número de rotação admissível da ferramenta de traba- lho deve ser no mínimo tão alto quanto o máximo número de rotação indicado na ferramenta elétrica. Acessórios que girem mais rápido do que permitido, podem quebrar e serem atirados para longe. O diâmetro exterior e a espessura da ferramenta de tra- balho devem corresponder às indicações de medida da sua ferramenta elétrica. Ferramentas de trabalho incor- retamente medidas podem não ser suficientemente blin- dadas nem controladas. Discos abrasivos, cilindros abrasivos ou outros acessó- rios devem caber exactamente no veio de rectificação da sua ferramenta eléctrica. Ferramentas de trabalho, que não couberem exactamente na admissão da ferramenta eléctrica, giram irregularmente, vibram fortemente e podem levar à perda de controlo. Discos, cilindros, ferramentas de corte ou outros acessó- rios, montados num espigão, devem ser colocados com- pletamente na pinça de aperto ou no mandril. A “protuberância” ou seja, a parte livre do punção entre o rebolo e a pinça de aperto ou o mandril deve ser mínima. Se o espigão não for suficientemente tensionado ou se o rebolo tiver uma demasiada saliência, a ferramenta de tra- balho pode se soltar e ser atirada para fora com alta velo- cidade. Não utilizar ferramentas de trabalho danificadas. Antes de cada utilização deverá controlar as ferramentas de trabalho, e verificar se por exemplo os cilindros abrasi- vos apresentam fissuras e estilhaços, se pratos abrasivos apresentam fissuras, se há desgaste ou forte atrição, se as escovas de arame apresentam arames soltos ou que- brados. Se a ferramenta eléctrica ou a ferramenta de tra- balho caírem, deverá verificar se sofreram danos, caso contrário deverá utilizar uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, deverá manter si próprio e as pessoas que se encontrem nas proximidades, fora da área de rotação da ferramenta de trabalho e permitir que o aparelho fun- cione durante um minuto com o máximo número de rota- ção. A maioria das ferramentas de trabalho danificadas quebram durante este período de teste. Utilizar um equipamento de proteção pessoal. De acordo com a aplicação, deverá utilizar uma proteção para todo o rosto, proteção para os olhos ou óculos protetores. Se for necessário, deverá utilizar uma máscara contra pó, proteção auricular, luvas de proteção ou um avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a máscara de respira- ção devem ser capazes de filtrar o pó produzido durante a respectiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade audi- tiva. Observe que as outras pessoas mantenham uma distân- cia segura em relação ao seu local de trabalho. Cada pes- soa que entrar na área de trabalho, deverá usar um equipamento de proteção pessoal. Estilhaços da peça a ser trabalhada ou ferramentas de trabalho quebradas podem voar e causar lesões fora da área imediata de tra- balho. A ferramenta elétrica só deve ser segurada pelas super- fícies isoladas do punho quando se estiver executando trabalhos em que a ferramenta de trabalho possa atingir cabos de alimentação ocultos. O contacto com um cabo elétrico energizado também pode colocar as peças metá- licas do aparelho sob tensão e causar um choque elétrico. Sempre segurar firmemente a ferramenta eléctrica ao ligá-la. Ao acelerar, até alcançar a plena velocidade, é possível que o momento de reacção do motor leve a fer- ramenta eléctrica a se torcer. Se possível, deverão ser utilizadas pinças de aperto para fixar a peça a ser trabalhada. Jamais segure uma pequena peça numa mão e a ferramenta eléctrica na outra mão ao utilizá-la. Quando as peças pequenas são fixadas, as duas mãos estão livres para um melhor con- trole da ferramenta eléctrica. Ao cortar peças redondas, como buchas, material de biela ou tubos, estas têm a ten- dência de rolar, sendo que a ferramenta de trabalho pode emperrar e ser atirada na direcção do operador. Jamais depositar a ferramenta elétrica, antes que a fer- ramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em con- tacto com a superfície de apoio, provocando uma perda de controlo da ferramenta elétrica. Depois de mudar ferramentas de trabalho ou configura- ções no dispositivo, a porca de aperto, o mandril ou os outros elementos de fixação devem ser apertados. Ele- mentos de fixação, soltos, podem se deslocar repentina- mente e levar à perda de controle; componentes em rotação, que não estejam fixos, podem ser atirados para fora violentamente. Não permitir que a ferramenta elétrica funcione enquanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contacto acidental com a ferra- menta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo. Limpar regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos. OBJ_BUCH-0000000285-001.book Page 55 Monday, February 19, 2018 10:27 AM56

Não utilizar a ferramenta elétrica perto de materiais inflamáveis. Faíscas podem incendiar estes materiais. Não utilizar ferramentas de trabalho que necessitem agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque elétrico. Outras indicações de segurança para todas as apli- cações Contra-golpe e respectivas advertências Contra-golpe é uma repentina reacção devido a uma fer- ramenta de trabalho travada ou bloqueada, como por exemplo um disco abrasivo, uma fita abrasiva, uma escova de arame etc. Um travamento ou um bloqueio levam a uma parada abrupta da ferramenta de trabalho em rota- ção. Desta forma, uma ferramenta eléctrica é descontro- ladamente acelerada no sentido contrário da rotação da ferramenta de trabalho. Se por exemplo um disco abrasivo travar ou bloquear numa peça a ser trabalhada, o canto do disco abrasivo pode mergulhar na peça a ser trabalhada e encravar-se, quebrando o disco abrasivo ou causando um contra- golpe. O disco abrasivo se movimenta então no sentido do operador ou para longe deste, dependendo do sen- tido de rotação do disco no local do bloqueio. Também é possível que os discos abrasivos quebrem. Um contra-golpe é a consequência de uma utilização incorrecta ou indevida da ferramenta eléctrica. Ele pode ser evitado por apropriadas medidas de cuidado, como descrito a seguir. Segurar firmemente a ferramenta eléctrica e posicionar o seu corpo e os braços de modo que possa resistir às for- ças de um contragolpe. O operador pode controlar as forças de contra-golpe e as forças de reacção através de medidas de cuidado apropriadas. Trabalhar com especial cuidado na área ao redor de esquinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação tende a travar em esquinas, em cantos afiados ou se for ricoche- teada. Isto causa uma perda de controlo ou um contra- golpe. Não utilizar lâminas de corte dentadas. Estas ferramentas de trabalho causam frequentemente um contragolpe ou a perda de controlo sobre a ferramenta eléctrica. Sempre conduzir a ferramenta de trabalho no material, na mesma direcção em que o gume de corte sai do mate- rial (corresponde à direcção na qual as aparas são expul- sas). Se a ferramenta eléctrica for conduzida na direcção errada, a ferramenta de trabalho será expulsa da peça a ser trabalhada, sendo que a borda de corte da ferramenta eléctrica será puxada nesta direcção de avanço. Sempre fixar a peça a ser trabalhada ao utilizar setas rotativas, discos de corte, ferramentas de fresagem de alta velocidade ou ferramentas de fresagem de metal duro. Já um pequeno emperramento na ranhura faz com que estas ferramentas de trabalho se enganchem e cau- sem um contragolpe. Quando um disco de corte se engancha, ele normalmente se quebra. Se lâminas de corte de aço, ferramentas de fresagem de alta velocidade ou setas rotativas se engancharem, é possível que a ferra- menta de trabalho salte para fora da ranhura e leve a uma falta de controlo sobre a ferramenta eléctrica. Indicações de segurança adicionais para lixar e para cortar por retificação Indicações de segurança especiais para lixar e para cortar por retificação: Só utilizar tipos de discos abrasivos exclusivamente reco- mendados para a sua ferramenta eléctrica e só para as possibilidades de emprego homologadas. Exemplo: Jamais lixar com a superfície lateral de um disco de corte. Discos de corte são destinados para o desbaste de material com o canto do disco. Uma força lateral sobre estes corpos abrasivos pode quebrá-los. Para pontas esmeris cônicas e rectas, com rosca, só deverá usar espigões não danificados do tamanho e com- primento correctos, sem rebaixamento no ombro. Espi- gões apropriados reduzem a possibilidade de uma ruptura. Evitar um bloqueio do disco de corte ou uma força de pressão demasiado alta. Não efectuar cortes extrema- mente profundos. Uma sobrecarga do disco de corte aumenta o desgaste e a predisposição para emperrar e bloquear e portanto a possibilidade de um contra-golpe ou uma ruptura do corpo abrasivo. Evitar tocar, com a mão, na área que se encontra na frente ou atrás do disco de corte em rotação. Se o disco de corte for conduzido na peça a ser trabalhada, para frente, afastando-se da sua mão, é possível que no caso de um contragolpe a ferramenta eléctrica, junto com o disco em rotação, sejam atiradas directamente na direcção da pessoa a operar o aparelho. Se o disco de corte emperrar ou se o trabalho for inter- rompido, deverá desligar o aparelho e mantê-lo parado, até o disco parar completamente. Jamais tentar puxar o disco de corte para fora do corte enquanto ainda estiver em rotação, caso contrário poderá ser provocado um con- tra-golpe. Verificar e eliminar a causa do emperramento. Não ligar novamente a ferramenta eléctrica, enquanto ainda estiver na peça a ser trabalhada. Permita que o disco de corte alcance o seu completo número de rota- ção, antes de continuar cuidadosamente a cortar. Caso contrário é possível que o disco emperre, pule para fora da peça a ser trabalhada ou cause um contra-golpe. Apoiar placas ou peças grandes, para reduzir um risco de contra-golpe devido a um disco de corte emperrado. Peças grandes podem curvar-se devido ao próprio peso. A peça a ser trabalhada deve ser apoiada de ambos os lados do disco, tanto nas proximidades do corte como também nos cantos. Tenha muito cuidado ao efectuar “Cortes de imersão” em paredes existentes ou em outras superfícies, onde não é possível reconhecer o que há por detrás. O disco de corte pode causar um contra-golpe se cortar acidentalmente tubulações de gás ou de água, cabos eléctricos ou outros objectos. OBJ_BUCH-0000000285-001.book Page 56 Monday, February 19, 2018 10:27 AM57

Indicações de segurança adicionais para trabalhar com escovas de arame Advertências especiais de segurança específicas para trabalhar com escovas de arame (AGSZ18-90 LBL): Esteja ciente que a escova de arame também perde peda- ços de arame durante a utilização normal. Não sobrecar- regue os arames exercendo uma força de pressão demasiada. Pedaços de arame a voar, podem penetrar facilmente em roupas finas e/ou na pele. Permita que as escovas funcionem, no mínimo um minuto, com velocidade de trabalho antes de serem usa- das. Observe que, neste período, nenhuma outra pessoa se encontre na frente ou em linha com a escova. Durante o o período de pré-funcionamento podem voar pedaços de arame. Apontar a escova de arame, em rotação, para longe de si. Ao trabalhar com estas escovas é possível que pequenas partículas e mínimos pedacinhos de arame voem com alta velocidade e penetrem na pele. Outras indicações de segurança (AGSZ18-90 LBL) Não permitir que hajam partes soltas da boina de poli- mento, principalmente cordões de fixação. Os cordões de fixação devem ser bem arrumados ou cortados. Cordões de fixação soltos e em rotação podem agarrar os seus dedos ou prender-se na peça a ser trabalhada. Assegure-se de que as ferramentas de trabalho sejam montadas de acordo com as instruções do fabricante. É necessário que as ferramentas de trabalho montadas possam girar livremente. Ferramentas de trabalho incor- retamente montadas podem soltar-se durante o trabalho e ser atiradas para longe. Tratar os rebolos com cuidado e guardá-los de acordo com as indicações do fabricante. Rebolos danificados podem rachar e estoirar durante o trabalho. Ao utilizar ferramentas de trabalho com adaptador de rosca, observe que a rosca da ferramenta de trabalho seja suficientemente comprida para aceitar o compri- mento do veio da ferramenta elétrica. A rosca da ferra- menta de trabalho deve corresponder à rosca do fuso. Ferramentas de trabalho incorretamente montadas podem se soltar durante o funcionamento e causar lesões. Não apontar a ferramenta elétrica na sua direção, nem na direção de outras pessoas ou animais. Há perigo de lesões devido a ferramentas de trabalho afiadas ou quen- tes. Tenha atenção com cabos elétricos, tubos de gás e de água escondidos. Controlar a área de trabalho com p. ex. um detetor de metal, antes de iniciar o trabalho. É proibido aparafusar ou rebitar placas e símbolos na fer- ramenta elétrica. Um isolamento danificado não oferece qualquer proteção contra choques elétricos. Utilizar pla- cas adesivas. Jamais olhar diretamente na luz da lâmpada da ferra- menta elétrica a partir de curtas distâncias. Jamais apon- tar a luz da lâmpada na direção dos olhos de outras pessoas, que se encontrem nas proximidades. A radiação produzida pela lâmpada prejudica os olhos. Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um con- tra-golpe a ferramenta de trabalho poderá passar pela sua mão. Evite que o seu corpo se encontre na área, na qual a fer- ramenta elétrica possa ser movimentada no caso de um contra-golpe. O contra-golpe força a ferramenta elétrica no sentido contrário ao movimento do disco abrasivo no local do bloqueio. Após o processamento de materiais que contêm gesso: Limpar as aberturas de ventilação da ferramenta elétrica e do elemento de comutação com ar comprimido seco e isento de óleo. Caso contrário, o pó contendo gesso pode se depositar na carcaça da ferramenta elétrica e no elemento de comutação e endurecer devido ao contacto com a humidade do ar. Isto pode levar a efeitos adversos no mecanismo de comutação. Utilização e tratamento do acumulador (bloco de acumulador). Para evitar perigos como queimaduras, incêndio, explo- são, lesões na pele e outras lesões durante o manuseio do acumulador, devem ser observados as seguintes indi- cações: Os acumuladores não devem ser desmontados, abertos nem decompostos. Os acumuladores não devem ser expostos a golpes mecânicos. Em caso de danos e de uti- lização incorreta do acumulador, podem escapar vapores e líquidos nocivos. É possível que os vapores irritem as vias respiratórias. Líquido do acumulador a escapar pode levar a irritações da pele ou queimaduras. Se o líquido que escapa do acumulador danificado entrar em contacto com objetos que se encontrem por perto, deverá controlar os devidos objetos e, se necessário, lim- pá-los ou substituí-los. Não expor o acumulador a calor nem a fogo. Não armaze- nar o acumulador sob direta incidência de raios solares. Só retirar o acumulador da embalagem original quando ele for utilizado. Antes de trabalhos na ferramenta elétrica, deverá retirar o acumulador da ferramenta elétrica. Há risco de lesões, se a ferramenta elétrica arrancar involuntariamente. Só retirar o acumulador com a ferramenta elétrica desli- gada. Mantenha os acumuladores fora do alcance de crianças. Manter o acumulador limpo e protegido contra humidade e água. Limpar as conexões sujas do acumulador e da fer- ramenta elétrica com um pano seco e limpo. Os acumuladores só devem ser carregados com carrega- dores recomendados pelo fabricante. O carregador que é adequado para um determinado tipo de acumulador, apresenta um risco de incêndio se for utilizado com um outro acumulador. OBJ_BUCH-0000000285-001.book Page 57 Monday, February 19, 2018 10:27 AM58

O acumulador que não está sendo utilizado deve ser man- tido afastado de clipes de papel, moedas, chaves, pregos, parafusos ou outros pequenos objetos metálicos que pos- sam curto-circuitar os contactos. Um curto-circuito nos contactos do acumulador pode causar queimaduras ou incêndio. Remover o acumulador da ferramenta elétrica durante o transporte e o armazenamento. Só utilizar acumuladores FEIN originais intactos, destina- dos para a sua ferramenta elétrica. Ao trabalhar ou ao carregar com acumuladores falsos, danificados, reparados ou restaurados, imitações e produtos de outras marcas há perigo de incêndio e/ou de explosão. Seguir as indicações de segurança que se encontram na instrução de serviço do carregador do acumulador. Vibração da mão e do braço O nível de oscilações indicado nestas instruções de servi- ço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apro- priado para uma avaliação preliminar da carga de vibra- ções. O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramen- tas de trabalho ou com manutenção insuficiente, é possí- vel que o nível de vibrações seja diferente. Isto pode aumentar nitidamente o impacto de vibrações durante o completo período de trabalho. Para uma avaliação exata do impacto de vibrações, tam- bém deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de tra- balho. Como medidas de segurança adicionais para a proteção do operador contra o efeito das vibrações, deveria deter- minar por exemplo: Manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Os valores de emissão de oscilações são indicados para lixar a seco em metal com pinos abrasivos. Outras aplica- ções, como fresar com fresas de metal duro, podem levar a outros valores de emissão de oscilações. Manuseio de pós nocivos Durante processos de desbaste de material são produzi- dos pós que podem ser nocivos à saúde. O contacto ou a inalação de alguns pós, como p. ex. de asbesto ou materiais que contêm asbesto, de pinturas que contêm chumbo, de metal, de alguns tipos de madeira, de minerais, de partículas de silicato de substâncias minerais, de solventes de tintas, de preservantes de madeira e de antifouling para veículos aquáticos, podem provocar rea- ções alérgicas em pessoas e/ou doenças das vias respira- tórias, cancro e danos de reprodução. O risco devido à inalação de pós depende da exposição. Utilize uma aspi- ração apropriada para os pó produzido, assim como um equipamento de proteção pessoal e assegure uma boa ventilação do local de trabalho. O processamento de materiais que contém asbesto só deve ser realizado por pessoal especializado. Em condições desfavoráveis é possível que pó de madeira e pó de metal leve, misturas quentes de pó de lixa e subs- tâncias químicas possam se inflamar ou causar uma explo- são. Evite voo de faíscas na direção do contentor de pó, assim como o sobreaquecimento da ferramenta elétrica e do material a ser lixado, esvaziar o contentor de pó a tempo e observe as indicações de trabalho do fabricante do material, assim como as diretivas para os materiais a serem trabalhados, vigentes no seu país. Instruções de serviço. O bloqueio contra rearranque evita que a retificadora direita sem fio possa voltar a funcionar automaticamente após uma interrupção da alimentação elétrica, por ex. uma troca do acumulador. Neste caso, a ferramenta elé- trica deve ser desligada e se deve removê-la da peça de trabalho e verificar a ferramenta de trabalho. Em seguida, a ferramenta elétrica deve ser ligada novamente. Utilizar uma pinça de aperto apropriada para o rebolo. Introduzir o encabadouro de aperto do rebolo comple- tamente na pinça de aperto. Manter o máximo comprimento saliente da haste (a) do rebolo de acordo com as indicações do fabricante (veja página 7). Movimentar a ferramenta elétrica, com pressão uniforme, para lá e para cá, para que a superfície da peça a ser traba- lhada não se torne demasiadamente quente. Para um desempenho ideal, só se deve usar a ferramenta elétrica com o acumulador B18A.173. Ao usar outros acumuladores é possível que o volume das funções seja limitado. Manuseio com o acumulador. O acumulador só deve ser utilizado e carregado numa faixa de temperatura operacional de 0 °C – 45 °C (32 °F – 113 °F). Antes do processo de carga é necessário que a temperatura do acumulador esteja na faixa de tempera- tura operacional do acumulador. O verdadeiro porcentual do estado de carga do acumula- dor só é indicado quando o motor da ferramenta elétrica está parado. Se houver uma descarga total do acumulador, a eletrónica pára automaticamente o motor. Indicação LED Significado Ação 1–4 LEDs verdes Estado de carga porcentual Funcionamento Luz contínua vermelha O acumulador está quase vazio Carregar o acumu- lador Luz vermelha intermitente O acumulador não está pronto para funcionar O acumulador deve estar na sua faixa de temperatura opera- cional antes de ser carregado OBJ_BUCH-0000000285-001.book Page 58 Monday, February 19, 2018 10:27 AM59

Manutenção e serviço pós-venda. No caso de aplicações extremas, é possível que durante o processamento de metais se depo- site pó condutivo no interior da ferramenta elétrica. Soprar frequentemente o interior da ferramenta elétrica, pelas aberturas de ventilação, com ar compri- mido seco e livre de óleo. Durante a usinagem, pode se depositar pó no interior da ferramenta elétrica e no elemento de comutação e endu- recer devido ao contacto com a humidade do ar. Isto pode levar a efeitos adversos no mecanismo de comuta- ção. Sopre o interior da ferramenta elétrica, com fre- quência, através das aberturas de ventilação e do elemento de comutação com ar comprimido seco e isento de óleo. Se o cabo de conexão da ferramenta elétrica estiver dani- ficado, deverá ser substituido por um cabo de conexão especialmente disposto, adquirível no serviço pós-venda FEIN. A atual lista de peças sobressalentes desta ferramenta elé- trica se encontra na internet em www.fein.com. As seguintes peças podem ser substituídas pelo utente: Ferramentas de trabalho, pinça de aperto Garantia legal e garantia. A garantia legal para este produto é válida conforme as regras legais no país onde é colocado em funcionamento. Além disso, a FEIN oferece uma garantia conforme a declaração de garantia do fabricante FEIN. É possível que o volume de fornecimento da sua ferra- menta elétrica só contenha uma parte dos acessórios des- critos ou ilustrados nesta instrução de serviço. Declaração de conformidade. A firma FEIN declara, em responsabilidade exclusiva, que este produto corresponde às respectivas especificações indicadas na última página desta instrução de serviço. Documentação técnica em: C. & E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd Proteção do meio ambiente, eliminação. Embalagens, ferramentas elétricas a serem deitadas fora e acessórios velhos devem ser encaminhados a uma recicla- gem ecológica. Os acumuladores só devem ser eliminados corretamente se estiverem completamente descarregados. No caso de acumuladores que não estiverem completa- mente descarregados, os contactos deverão ser isolados preventivamente com fitas adesivas de modo que não ocorram curto-circuitos. Seleção de acessórios (veja página 7). Só utilizar acessórios originais da FEIN. O acessório deve ser destinado para o tipo da ferramenta elétrica. A Pinça de fixação OBJ_BUCH-0000000285-001.book Page 59 Monday, February 19, 2018 10:27 AM60
