Mark	Fein
Mudel	AGSZ 1890 LBL Select
Toote tüüp	Lihvija (juhtmeta sirge lihvmasin)
Toiteallikas	Li-Ion aku 18 V
Soovitatav aku tüüp	FEIN B18A.173
Tühikäigu kiirus	9 000 – 19 000 p/min (hinnanguline)
Kaal (ilma akuta)	Umbes 1,4 kg
Maksimaalne lihvkivi läbimõõt	50 mm (hinnanguline)
Lubatud lihvkivi saba pikkus	Kuni 40 mm (vastavalt tootjale)
Kinnituspadrun (padrun)	6 mm või 8 mm (vastavalt tarvikule)
Rakendused	Kuivlihvimine, freesimine, lõikamine, metalliharjamine, poleerimine
Taaskäivituse kaitse	Jah (sisselülituse lukustus)
Aku laetuse indikaator	Rohelised LEDid (4 taset) ja punane
Ohutus	Soovitatav silmade, kuulmise ja käte kaitse
Hooldus	Puhastage ventilatsiooniavasid kuiva suruõhuga
Saadaval varuosad	Kinnituspadrun, aku, laadija
Garantii	Vastavus seadustele ja FEINi tootja garantiideklaratsioon
Aku töötemperatuur	0 °C – 45 °C
Värv	Must/roheline (tüüpiline Fein)

Korduma kippuvad küsimused - AGSZ 1890 LBL Select Fein

Millist akut kasutada Fein AGSZ 1890 LBL Selectiga?

Kasutage ainult FEINi originaalakusid, eelistatult mudelit B18A.173 (18 V Li-Ion). Muud akud võivad piirata jõudlust või kujutada ohtu.

Kuidas vahetada kinnituspadrunit?

Padruni vahetamiseks peatage seade ja eemaldage aku. Keerake lahti kinnitusmutter, eemaldage vana padrun ja pange uus sisse. Veenduge, et tarviku saba on täielikult sisse lükatud. Keerake mutter tugevasti kinni.

Mis on tööriista maksimaalne kiirus?

Tühikäigu kiirus on hinnanguliselt 9 000 kuni 19 000 p/min sõltuvalt akust ja tarvikust. Kasutage alati tarvikuid, mille lubatud kiirus on vähemalt tööriista kiirusega võrdne.

Kas ma saan seda tööriista kasutada poleerimiseks?

Jah, mudel AGSZ 1890 LBL Select on loodud kuivpoleerimiseks FEINi lubatud tarvikutega. Lihvimiseks järgige tootja soovitusi.

Kuidas hooldada ventilatsiooniavasid?

Puhastage regulaarselt ventilatsiooniavasid kuiva ja õlivaba suruõhuga, et vältida juhtiva tolmu kogunemist, eriti pärast metallide või kipspõhiste materjalidega töötamist.

Mida teha, kui aku ei lae?

Veenduge, et aku temperatuur on vahemikus 0 °C kuni 45 °C. Kui punane tuli vilgub, laske akul enne laadimist toatemperatuurile jahtuda. Kasutage sobivat FEINi laadijat.

Kas tööriist on kaitstud tahtmatute taaskäivituste eest?

Jah, sisselülituse lukustus takistab automaatset taaskäivitust pärast toitekatkestust (nt aku vahetamist). Peate tööriista käsitsi välja ja uuesti sisse lülitama.

Milliseid kaitsevahendeid peaksin kandma?

Kandke alati silmade ja kuulmise kaitse, tolmumaski, kindaid ja sobivat põlle. Prügi ja müra võivad põhjustada tõsiseid vigastusi.

Kust leida varuosi?

Varuosad (kinnituspadrun, aku jne) on saadaval veebilehel www.fein.com või FEINi müügijärgses teeninduses. Kasutage ainult originaaltarvikuid.

Kuidas utiliseerida aku eluea lõppedes?

Tühjendage aku täielikult, seejärel isoleerige kontaktid teibiga, et vältida lühiseid. Viige see volitatud ringlussevõtu keskusesse vastavalt keskkonnaeeskirjadele.

KASUTUSJUHEND AGSZ 1890 LBL Select Fein

Algupärane kasutusjuhend.

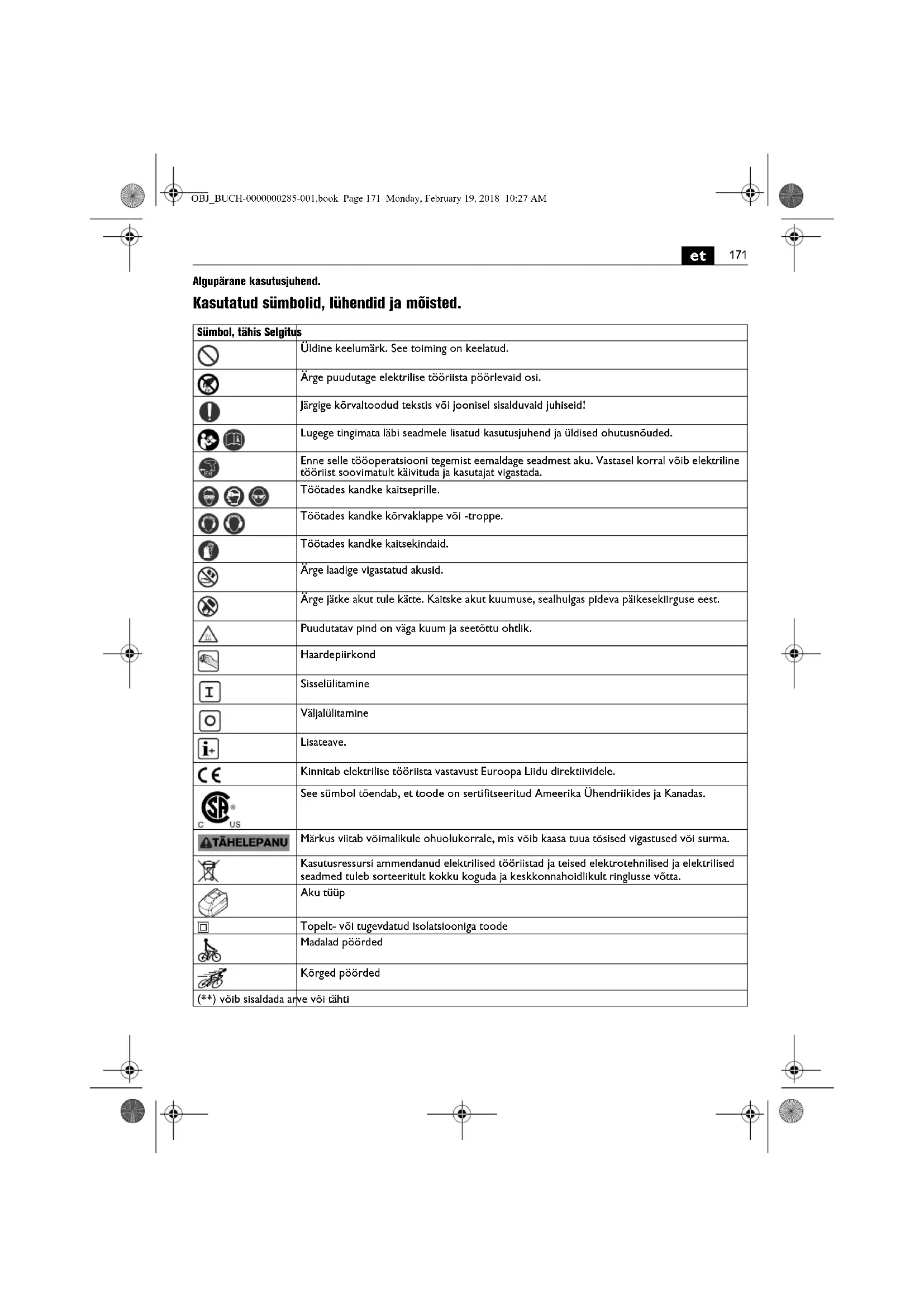

Kasutatud sümbolid, lühendid ja möisted.

Sümbol, tähis Selgitus
	Üldine keelumärk. See toiming on keelatud.
	Ärge puudutage elektrilise tööriista pöörlevaid osi.
	Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid!
	Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded.
	Enne selle tööoperatsiooni tegemist eemaldage seadmest aku. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada.
	Töötades kandke kaitseprille.
	Töötades kandke kõrvaklappe või -troppe.
	Töötades kandke kaitsekindaid.
	Ärge laadlige vigastatud akusid.
	Ärge jätke akut tule kätte. Kaitske akut kuumuse, sealhulgas pideva päikesekiiirguse eest.
	Puudutatav pind on väga kuum ja seetõttu ohtlik.
	Haardepiirkond
	Sisselülitamine
	Väljalülitamine
	Lisateave.
CE	Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele.
	See sümbol töendab, et toode on sertifitseeritud Ameerika Ühendriikides ja Kanadas.
TÜHELEPANU	Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma.
	Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta.
	Aku tüüp
	Topelt- või tugevdatud Isolatslooniga toode
	Madalad pöörded
	Kõrged pöörded
(**) võib sisaldada arve või tähti

et

Tähis Rahvusvaheline ühik Rliklik ühik Selgitus
n	/min, min ^-1 , rpm, r/min /min Nimipöörded
n_0	/min, min ^-1 , rpm, r/min /min Tühkälgupöörded
P_1	W W Sisendvöimsus
P_2	W W Väljundvöimsus
UV V Nimipinge
fHz Hz Sagedus
M...	mm mm	Meetermõõdustik
∅	mm mm	Detaili läbimõõt
	mm mm	∅	D=lihvketta max läbimõõt
	mm mm	∅	D=kõvasulammetallist freesitera max läbimõõt
	mm mm	∅	D=poleerlmistarvikute max läbimõõt
	kg	kg	Kaal EPTA-Procedure 01 järgi
	kg	kg	Elektrilise tööriista kaal ilma aku ja tarvikuta
	kg	kg	Aku kaal
	dB dB	Helirõhu tase
	dB dB	Helivõimsuse tase
	dB dB	Helirõhu maksimaalne	tase
			Mõõtemääramatus
	m/s ^2	m/s ^2	Vibratsioonitase EN 60745 järgi (kolme suuna vektorsumma)
	m/s ^2	m/s ^2	Vibratsioonitase (pinna lihvimine otslihvmasinaga)
	m/s ^2	m/s ^2	Vibratsioonitase (otslihvmasinaga poleerimine)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Rahvusvahelise möötühikute süsteemi SI põhiühikud ja tuletatud ühikud.

Tööohutus.

TÄHELEPANU

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste

elramine vöib tuua kaasa elektrilöögl, tulekahju ja/völ rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.

Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr

3 41 30 054 06 1). Hoidke kõik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.

Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.

Elektrilise tööriista otstarve:

Käsitsi juhitav otslihvmasin metalli kuivlihvimiseks väikeste lihvimistarvikutega (lihvimistihvtid), metalli freesimiseks kõvasulamfreesidega ja lõikamiseks.

AGSZ18-90 LBL: Elektriline tööriist on lisaks ette nähtud traatharjamiseks ja poleerimiseks, töötada tuleb niiskuse eest kaitstud keskkonnas ning kasutada tohib üksnes FEIN poolt heakskiidetud tarvikuid.

Ühised ohutusnõuded lihvimisel, töötamisel traatharjadega, poleerimisel, freesimisel, liivapaberiga lihvimisel ja lõikamisel:

AGSZ18-280 BL, AGSZ18-280 LBL: See elektriline tööriist on ette nähtud lihvimiseks, freesimiseks ja löikamiseks.

AGSZ18-90 LBL: See elektriline tööriist sobib ka traatharjaga töötlemiseks ja poleerimiseks.

Järgige kölki ohutusnõudeid, juhiseid, jooniseid ja andmeid, mis on seadmega kaasas. Järgnevalt esitatud juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

AGSZ18-280 BL, AGSZ18-280 LBL: See elektriline tööriist ei sobi liivapaberiga lihvimiseks, traatharjaga töötlemiseks, poleerimiseks.

AGSZ18-90 LBL: See elektriline tööriist ei sobi liivapaberiga lihvimiseks. Elektrilise tööriista kasutamine töödeks, milleks see ei ole ette nähtud, on ohtlik ja võib põhjustada vigastusi.

Ärge kasutage tarvikuid, mida ei ole tootja selle elektrilise tööriista jaoks ette näinud ega soovitanud.

Asjaolu, et saate tarvikud oma seadme külge kinnitada, el taga veel seadme ohutut tööd.

Kasutatava tarviku lubatud pöörlemiskiirus peab olema vähemalt sama suur nagu elektrilise tööriista maksimaalne pöörete arv. Lubatud kiirusest kiiremini pöörlev tarvik võib puruneda ning selle tükid võivad laalli paiskuda.

Tarviku välisläbimõõt ja paksus peavad vastama elektrilise tööriista mõõtmetele. Valede mõõtmetega tarvikuid ei kata kaitsekate piisaval määral, mistõttu võivad need kontrolli alt väljuda.

Lihvkettad, lihvimisvaltsid ja muud tarvikud peavad tööriista spindli või tsangiga täpselt sobima. Tarvikud, mis elektrilise tööriista kinnitusavasse täpselt ei sobi, põörlevad ebauhtlaselt, vibreerivad tugevalt ja võivad kaasa tuua kontrolli kaotuse.

Tornile kinnitatud kettad, lihvimissilindrid, lõiketarvikud ja muud tarvikud tuleb tsangi või padrunisse kinnitada täies ulatuses. Torni „üleulatuv osa“ või vabaks jääv osa lihvimistarviku ja tsangi või padruni vahel peab olema võimalikult väike. Kui torn ei ole piisavalt pingutatud kui lihvimistarvik ulatub lliga kaugele ette, võib tarvik lahti tulla ja suure kiirusega välja viskuda.

Ärge kasutage kahjustada saanud tarvikuid. Iga kord enne kasutamist kontrollige tarvikuid, näiteks lihvkettaid pragude ja kahjustuste, lihvtaldu pragude ja kulumise, traatharju lahtiste või murdunud traatide suhtes. Kui seade või tarvik kukub maha, veenduge, et see ei ole kahjustatud ning vajaduse korral võtke kasutusele veatu tarvik. Üärast tarviku kontrollimist ja paigaldamist laske seadmel töötada ühe minuti jooksul maksimaalsetel tühikäigupööretel. Seejuures veenduge, et nii Teie ise kui ka läheduses viibivad inimesed ei paikne pöörleva tarvikuga ühel tasandil. Kahjustada saanud tarvikud purunevad tavaliselt selle aja jooksul.

Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist.

Veenduge, et teised inimesed on tööpiirkonnast ohutus kauguses. Igäüks, kes tööpiirkonda siseneb, peab kandma isikukaitsevahendeid. Tooriku või tarviku murdunud tükid võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool otset tööpiirkonda.

Tehes töid, mille puhul vöib tarvik tabada varjatud elektrijuhtmeid, hoidke tööriista üksnes käepideme isoleeritud pinnast. Kokkupuude pingestatud elektrijuhtmetega vöib seada pinge alla ka seadme metallosad ja pöhjustada elektrilöögi.

Hoidke elektrilist tööriista käivitamisel alati tugevasti kinni. Maksimaalpööretele jõudmisel võib töörilist mootori reaktsioonijõu mõjul paigast nihkuda.

Võimaluse korral kasutage tooriku fikseerimiseks tsangi. Ärge kunagli holdke väikest toorikut ühes käes ja töötavat elektrilist tööriista teises käes. Kui väikesed toorikud on kinnitusvahendite abil kinnitatud, on Teil mölemad käed vabad, et elektrilist tööriista paremini kontrollida. Ümarad toorikud, nt puittüüblid ja torud võivad veerema hakata, mistõttu võib tarvik kinni kiiluda ja Teie suunas paiskuda.

Ärge pange seadet käest enne, kui seadme spindel on täielikult seiskunud. Pöörlev tarvik võib aluspinnaga kokku puutuda, mille tagajärjeks võib olla kontrolli kaotus seadme üle.

Pärast tarvikute vahetamist või tööriista seadistamist pingutage tsangi mutter, padrun ja teised kinnituselemendid tugevasti kinni. Lahtised

kinnituselemendid võivad ootamatult paigast nihkuda ja tuua kaasa kontrolli kaotuse seadme üle; kinnltamata, pöörlevad komponendid viskuvad suurel kiirusel eemale.

Seadme transportimise ajal ärge laske seadmel töötada. Tele rõlvad võlvad pöörleva tarvikuga juhuslikult kokku puutuda ning tarvik võib tungida Teie kehasse.

Puhastage regulaarselt seadme ventilatsiooniavasid. Mootori ventilaator tömbab tolmu korpusesse, kuhjuv metallitolm vöib pöhjustada elektrilisi ohte.

Ärge kasutage seadet kergestisüttivate materjalide läheduses. Sädemete töttu võivad need materjalid süttida.

Ärge kasutage tarvikuid, mille puhul tuleb kasutada jahutusvedelikke. Vee või teiste jahutusvedelike kasutamine võib põhjustada elektrilöögi.

Muud ohutusnõuded köikide tööde puhul

Tagasilöök ja asjaomased ohutusnõuded

Tagasilöök on seadme äkiline reaktsioon, mis on tingitud kinnikillduvast pöörlevast tarvikust, näiteks lihvkettast, lihvtallast, terasharjast jms. Kinnikilldumine pöhjustab pöörleva tarviku järsu seiskumise. Selle tagajärjel liigub kontrolli alt väljunud seade tarviku pöörlemissuunale vastupidises suunas.

Kui näiteks lihvketas toorikus kinni kiilub, võib lihvketta toorikus olev serv kinni jääda ja põhjustada lihvketta murdumise või tagasilöögi. Lihvketas liigub siis sõltuvalt põörlemissuunast kas seadme kasutaja poole või kasutajast eemale Seejuures võivad lihvkettad ka puruneda.

Tagasilöök on seadme vale või puuduliku käsitsuse tagajärg. Seda saab järgnevalt kirjeldatud sobivate ettevaatusabinõude rakendamisel ära hoida.

Hoidke elektrilist tööriista tugevasti kinni ja viige oma keha ja käed asendisse, milles saate tagasilöögijõule vastu astuda. Kasutajal on sobivate meetmetega võimalik tagasilöögi- ja reaktsioonljõudu valitseda.

et

Eriti ettevaatlikult töötage nurkade, teravate servade jmt piirkonnas. Hoidke ära tarvikute tagasipörkumine toorikult ja kinnikiildumine. Pöörlev tarvik kaldub nurka- des, teravates servades ja tagasipörkumise korral kinni kiilduma. See pöhjustab kontrolli kaotuse seadme üle või tagasilöögi.

Ärge kasutage hammastatud saeketast. Sellised tarvikud toovad tihti kaasa tagasilöögi või tööriista väljumise kasutaja kontrolli alt.

Juhtige elektrilist tööriista materjali alati samas suunas, milles löikeserv materjalist väljub (vastab laastude väljaviske suunale). Elektrilise tööriista juhtimine vales suunas toob kaasa tarviku löikeserva murdumise, mille tagajärjel tömmatakse tööriista ettenihke suunas.

Pöördvillide, löikeketaste, suurel kiirusel töötavate freeside ja kövasulamist freeside kasutamisel kinnitage toorik alati kinnitusvahendite abil. Need tarvikud vöivad juba kergel kaldu vajumisel soones kinni kiiluda ja tagasilöögi pöhjustada. Löikeketta kinnikiilumise korral löikeketas üldjuhul murdub. Pöördvillide, suurel kiirusel töötavate freeside ja kövasulamist freeside kasutamisel vöib tarvik soonest välja hüpata ja pöhjustada seadme väljumise kasutaja kontrolli alt.

Täiendavad ohutusnõuded lihvimisel ja lõikamisel Ohutuse erinõuded lihvimisel ja lõikamisel:

Kasutage üksnes elektrilise tööriista jaoks ettenähtud lihvimistarvikuid ja kasutage neid üksnes ettenähtud otstarbel. Näide: Arge kunagi lihvige löikeketta külgpinnaga. Löikekettad on ette nähtud materjali eemaldamiseks ketta servaga. Külgsuunas avalduva jõu toimel võlvad need lihvimistarvikud puruneda.

Kooniliste ja keermega sirgete lihvimisotsakute puhul kasutage vaid öige suuruse ja pikkusega vigastamata torne. Sobivad tornid vähendavad purunemise võimalust.

Vältige lõikeketta kinnikiilumist ja liiga suure surve avaldamist. Ärge tehke liiga sügavaid lõikeid. Liigne koormus kulutab lõikeketast ülemäära ja suurendab kaldu vajumise või kinnikiilumise ohtu ning seega tagasilöögi või tarviku purunemlise võimalust.

Ärge viige oma kätt pöörleva lõikeketta taha ja ette. Kui viite lõikeketast toorikus oma käest eemale, võib tagasilöögi korral elektriline tööriist koos pöörleva kettaga otse Teie suunas paiskuda.

Kui lõikeketas kinni kiilub või kui Te töö katkestate, lülitage seade välja ja hoidke seda rahulikult, kuni ketas on seiskunud. Ärge kunagi püüdke veel pöörlevat lõikeketast lõikest välja tömmata, vastasel korral võib tekkida tagasilöök. Tehke kindlaks ja kõrvaldage kinnikiilumise põhjus.

Ärge lülitage elektrilist tööriista sisse, kui tarvik on veel toorikus. Enne kui löiget ettevaatlikult jätkate, laske löikekettal jõuda maksimaalpööretele. Vastasel korral vöib ketas kinni kiiluda, toorikust välja hüpata ja põhjustada tagasilöögi.

Plaadid ja suured toorikud toestage, et vältida kinnikiilunud löikekeftast pöhjustatud tagasilöögi ohtu. Suured toorikud võivad omaenda kaalu all läbi painduda. Toorikut tuleb ketta mölemalt poolt toestada, nii löike lähedalt kui ka servast.

Olge eriti ettevaatlik „uputuslöigete“ tegemisel olemasolevatesse seintesse ja teistesse varjatud piirkondadesse. Uputatav löikeketas vöib gaasi- vöi veetorude, elektrijuhtmete ja teiste esemetega kokku puutudes pöhjustada tagasilöögi.

Täiendavad ohutusnõuded traatharjadega töötamisel

Spetsiifilised ohutusjuhised traatharjade kasutamisel (AGSZ18-90 LBL):

Pidage meeles, et traatharjast eraldub ka tavalise kasutamise käigus traaditükke. Ärge avaldage traatharjale ülemäära suurt survet. Eemalepaiskuvad traaditükid võivad väga lihtsalt tungida läbi öhukeste riiete või läbl naha.

Laske harjal enne kasutamist töötada vähemalt ühe minuti jooksul töötamiseks kasutatavatel pööretel. Veenduge, et selle aja jooksul ei paikne teised inimesed harja ees vöi harjaga ühel joonel. Selle aja jooksul vöivad lahtised traaditükid eralduda ja eemale paiskuda.

Suunake pöörlev traathari endast eemale. Nende harjadega töötamisel vöivad väikesed osakesed ja traaditükid suurel kiirusel eemale paiskuda ja läbi naha tungida.

Täiendavad ohutusnõuded (AGSZ18-90 LBL)

Veenduge, et poleerkettal ei ole lahtisi osi, eelkõige kinnitusnööre. Lõigake kinnitusnöörid lühemaks. Tele sõrmed võivad jääda lahtiste kaasapöörlevate kinnitusnööride vahele, samuti võivad kinnitusnöörid toorikusse takerduda.

Veenduge, et tarvikud on paigaldatud tootja juhiste kohaselt. Paigaldatud tarvikud peavad vabalt pöörlema. Valesti paigaldatud tarvikud võivad töötamise ajal lahti tulla ja eemale paiskuda.

Käsitsege lihvimistarvikuid hoolikalt ja säilitage neid vastavalt tootja juhistele. Vigastatud lihvimistarvikud võivad praguneda ja töötamise ajal puruneda.

Keermestatud tarvikute kasutamise puhul veenduge, et tarviku keere on piisavalt pikk, et seadme spindel sellesse täies ulatuses ära mahuks. Tarviku keere peab spindli keermega sobima. Valesti paigaldatud tarvikud võivad töötamise ajal lahti tulla ja vigastusi tekitada.

Ärge suunake elektrilist tööriista iseenda, teiste inimeste ega loomade poole. Teravad või kuumad tarvikud võivad tekitada vigastusi.

Pöörake tähelepanu varjatult paiknevatele elektrijuhtmetele, gaasi- ja veetorudele. Enne töö algust kontrollige tööpiirkond üle nt metalliotsijaga.

Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud Isolatsloon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid.

Ärge kunagi laske elektrilise tööriista lambi tulel väikese vahemaa tagant endale silmale paista. Ärge suunake lambi tuld kunagi läheduses paiknevate inimeste poole. Valgusallika poolt tekitatav valguskiirgus vöib silmi kahjustada.

Ärge viige oma kätt kunagi pöörlevate tarvikute lähedusse. Tagasilöögl puhul võib tarvik liikuda üle Tele käe.

Vältige oma kehaga piirkonda, kuhu seade tagasilöögi puhul lligub. Tagasilöök viib seadme lihvketta liikumissuunale vastupidises suunas.

Pärast kipsi sisaldavate materjalide töötlemist: Puhastage elektrilise tööriista ja lülituselemendi ventilatsiooniavasid kuiva ja ölivaba suruöhuga. Vastasel korral vöib kipsi sisaldav tolm ladestuda elektrilise tööriista korpusesse ja lülituselemendi piirkonda ning öhunilskuse toimel köveneda. See vöib häirida lülitusmehhanismi tööd.

Aku kasutamine ja käsitsemine (akud).

Selleks et vältida akude käsitsemisest tingitud põletusi, tulekahju, plahvatust, nahavigastusi ja teisi vigastusi, pidage kinni järgmistest juhistest:

Akusid ei tohi lahti võtta, avada aga tükeldada. Akudele ei tohi avalduda mehaanilised mõjutused, nt lõögid. Aku vlgastamisel ja ebaõigel käsitsemisel võib akust eralduda kahjulikke aure ja vedelikke. Aurud võivad ärritada hingamisteid. Väljavoolav akuvedelik võib põhjustada nahaärritust või söövitust.

Kui vigastatud akust väljavoolanud vedelik on puutunud kokku läheduses olevate esemetega, kontrollige asjaomased detailid üle, puhastage ja vahetage vajaduse korral välja.

Ärge jätke akut kuumuse või tule kätte. Ärge hoidke akut otsese päikesekiirguse käes.

Võtke aku originaalpakendist välja alles vahetult enne kasutuselevõttu.

Enne mis tahes tööde teostamist elektrilise tööriista kallal eemaldage aku. Elektrilise tööriista soovimatu käivitumise korral tekib vigastuste oht.

Eemaldage aku üksnes siis, kui elektriline tööriist on välja lülitatud.

Tõkestage laste ligipääs akudele.

Hoidke aku puhas ja kaitske akut niiskuse ja vee eest. Aku ja elektrilise tööriista määrdunud kontakte puhastage kulva puhta lapiga.

Laadige akusid üksnes tootja soovitatud laadimisseadmetega. Kui teatud tüüpi akude laadimiseks kasutatavat laadimisseadet kasutatakse teistsuguste akude laadimiseks, tekib põlengu oht.

Kasutusvälisel ajal hoidke akut eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja teistest metallesemetest, mis võivad tekitada aku kontaktide vahel kontakti. Äku kontaktide vahelline lühls võib põhjustada põletusi või tulekahju.

Elektrilise tööriista transportimisel ja hoiulepanekul eemaldage aku.

Kasutage ainult veatuid FEIN originaalakusid, mis on ette nähtud Tele elektrilise tööriista jaoks. Valede, kahjustatud, parandatud või muudetud akude, samuti järeletehtud akude või telste tootjate akude kasutamisel tekib tulekahju ja/või plahvatuse oht.

Järgige akulaadija kasutusjuhendis toodud ohutusnõudeid.

Käe-randme-vibratsioon

Käesolevas juhendis toodud vibratsioon on möödetud standardi EN 60745 kohase möötemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.

Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase kölkuda. See võib vibratsiooni töö koguperiooodi jooksul tunduvalt suurendada.

Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperlioodi jooksul tunduvalt vähendada. Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.

Esitatud vibratsioonitase on mõõdetud metalli kuivlihvimisel, kasutades lihvimlsotsakuld. Telste rakenduste puhul, nt kõvasulammetallist freesiterade kasutamisel võib vibratsioonitase olla teistsugune.

Ohtliku tolmu käitlemine

Elektrilise tööriistaga töötamisel tekkib tolm, mis vöib olla ohtlik.

Teatava tolmu, nt asbesti või asbesti sisaldavate materjalide töötlemisel tekkiva tolmu, pliid sisaldavate värvide tolmu, metallitolmu, mõnda liiki puidu, mineraalide, kivisisaldusega materjalide räniosakeste tolmu, lahustite, puidukaitsevahendite, veesõidukite lakkide tolm võib põhjustada allergilisi reaktsioone, hingamisteede haigusi ja vähki ning kahjustada sigimisvõimet. Haigestumise oht sõltub sissehingatavast kogusest. Kasutage tekkiva tolmu jaoks sobivaid isikukaitsevahendeid ning tagage töökohal hea ventilatsioon. Asbesti sisaldavate materjalide töötlemine on lubatud vaid vastava väljaõppega isikutele. Puidutolm ja kergmetallide tolm, lihvimistolmu ja keemilliste ainete kuumad segud võivad ebasoodsates tingimustes iseeneslikult süttida või plahvatada. Vältige sädemete lendumist tolmumahutite suunas ning elektrilise töörlista ja lihvitava detalli ülekuumenemist, tühjendage õigeaegselt tolmumahutit, pidage kinni materjali tootja juhistest ning riigis kehtivatest ohutusnõuetest.

Tööjuhised.

Taaskäivitumistökis holab ära selle, et akuotslihvmasin pärast voolukatkestust, nt aku vahetamist iseeneslikult uuesti käivitub. Sellisel juhul lülitage elektriline tööriist välja, eemaldage see toorikust ja kontrollige tarvik üle. Seejärel lülitage elektriline tööriist uuesti sisse.

Kasutage lihvimistarviku juurde sobivat tsangi. Asetage lihvimistarviku saba lõpuni tsangi.

Saba väljaulatuva osa pikkus (a) peab vastama tootja andmetele (vt Ik 7).

Juhtige elektrilist tööriista ühtlase survega edasi-tagasi, et tooriku pind ei muutuks liiga kuumaks.

176

et

Optimaalse võimsuse saavutamiseks kasutage elektrilist tööriista ainult B18A.173 akuga. Muude akude kasutamise korral võib funktsioonide kasutatavus olla pliratud.

Aku käsitsemine.

Käsitsege ja laadige akut üksnes siis, kui aku temperatuur on vahemikus 0 °C – 45 °C (32°F – 113 °F). Laadimisprotsessi alguses peab aku temperatuur olema ettenähtud vahemikus.

LED-tuli Tähendus Toiming
1-4 rohelist LED-tuld	prosentuaalne laetuse aste	Töötamine
punane pidev tuli	Aku on peaaegu tühi	Laadige aku täis
punane vilkuv tuli	Aku ei ole töövalmıs	Laske akul soojeneda või jahtuda, kuni aku temperatuur on ettenähtud vahemikus, seejärel laadige

Aku tegelikku laetuse astet näidatakse vaid siis, kui elektrilise tööriista mootor ei tööta. Enne aku täielikku tühjenemist seiskab elektroonika mootori automaatselt.

Korrashoid ja hooldus.

Äärmuslike töötingimuste korral vöib metallide töötlemisel koguneda seadmesse elektrit juhtivat tolmu. Puhastage tööriista

sisemust ventilatsiooniavade kaudu korrapäraselt kuiva ja ölivaba suruõhuga.

Kipsi sisaldavate materjalide töötlemisel vöib tolm ladestuda elektrilise tööriista sisemusse ja lülituselemendi piirkonda ning öhuniiskuse toimel köveneda. See vöib häirida lülitusmehhanismi tööd. Ventilatsiooniavade kaudu puhastage elektrilise tööriista sisemust ning lülituselementü kuiva ja ölivaba suruöhuga.

Kui elektrilise tööriista toitejuhe on vigastatud, tuleb see asendada FEIN esinduses saada oleva toltejuhtmega.

Elektrilise tööriista varuosade ajakohastatud loetelu leiate Internetist veebilehelt www.fein.com.

Vajaduse korral võite ise välja vahetada järgmisi detaile: tarvikud, tsang

Garantii.

Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile. Elektrilise töörlista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.

Vastavusdeklaratsioon.

Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele.

Tehnilised dokumendid on saadaval aadressil:

C. & E. Fein GmbH, C-D1 IA,

D-73529 Schwäbisch Gmünd

Keskkonnakaitse, utiliseerimine.

Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse vötta.

Viige kogumispunkti ainult täiesti tühjad akud. Kui akud ei ole täiesti tühjad, isoleerige pistik lühlühinduse vältimiseks telbiga.

Tarvikute valik (vt Ik 7).

Kasutage üksnes FEIN originaaltarvikuid. Tarvik peab olema elektrilise tööriista konkreetse mudeli jaoks ette nähtud.

A Tsang

Originali instrukcija.
