Icon KS14 - Alto-falante KLIPSCH - Manual de utilização gratuito

Tipo de produto	Alto-falante ambiente passivo
Marca	Klipsch
Modelo	Icon KS14
Dimensões (L x A x P)	31,1 x 18,4 x 21,6 cm (aprox.)
Peso	3,6 kg (aprox.)
Impedância	8 ohms
Resposta de frequência	80 Hz - 20 kHz (estimativa)
Sensibilidade	91 dB (estimativa)
Potência admissível	50 W RMS / 100 W pico (estimativa)
Tecnologia	WDST™ para efeito surround amplo
Montagem	Montagem na parede possível (entalhe em formato de buraco de fechadura), não usar para teto
Terminais de conexão	Dois pares (bi-cablagem possível), barra metálica incluída
Manutenção e limpeza	Limpeza regular com pano seco; grade limpável com aspirador; não usar produtos abrasivos
Segurança	Não abrir, risco de choque elétrico; não expor à água ou a chamas nuas
Peças de reposição e reparabilidade	Nenhuma peça reparável pelo usuário; confiar a um profissional
Informações gerais	Garantia: guardar o recibo; registro online em klipsch.com/register

Perguntas frequentes - Icon KS14 KLIPSCH

Qual é a distância ideal entre as caixas acústicas principais?

Klipsch recomenda uma distância de 2 a 4,5 m entre as caixas esquerda e direita, com pelo menos 60 cm das paredes laterais.

Posso instalar o alto-falante Icon KS14 no teto?

Não, o entalhe em formato de buraco de fechadura é projetado para montagem na parede apenas. Não usar para o teto.

Como limpar a grade do alto-falante?

Use uma escova de aspirador para limpar a grade. Não use produtos abrasivos ou solventes.

Qual tipo de fio de alto-falante é recomendado?

Use fio de calibre 16 (1,3 mm²) no mínimo. Certifique-se de que os fios descascados não toquem em outros terminais para evitar curto-circuitos.

O que fazer se eu tiver dois pares de terminais na caixa?

A barra metálica que conecta os dois pares deve permanecer no lugar para funcionamento normal. Para bi-cablagem, consulte o manual do seu receptor.

Como posicionar as caixas acústicas ambiente?

Posicione-as a cerca de 60 cm acima da altura do ouvido (1,5 a 2,15 m do chão), nas paredes adjacentes à posição de audição ou atrás.

Que tipo de amplificador posso usar?

As caixas Klipsch têm impedância de 8 ohms e são compatíveis com a maioria dos amplificadores. Ajuste o volume com cuidado para evitar danificar a audição ou as caixas.

Posso limpar a caixa com produtos domésticos?

Não, use apenas um pano seco para a limpeza. Produtos abrasivos ou à base de solvente podem danificar o acabamento.

Como registrar meu produto Klipsch?

Registre-o online em www.klipsch.com/register. Isso o manterá informado sobre novidades, mas não substitui o comprovante de compra para a garantia.

Por que minha caixa não produz nenhum som?

Verifique as conexões: os terminais positivos (+) e negativos (-) devem corresponder entre a caixa e o amplificador. Certifique-se de que a barra metálica está no lugar.

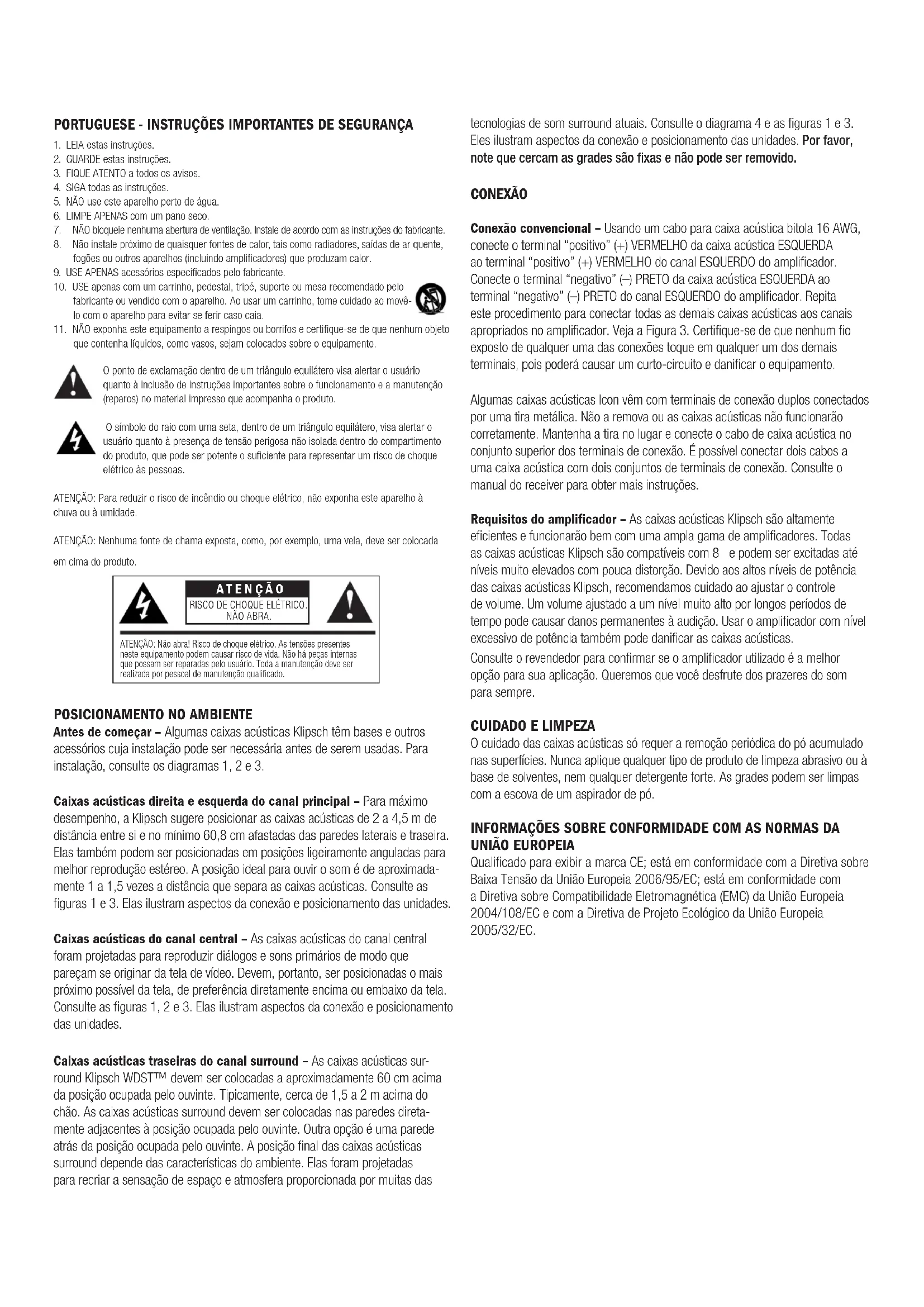

MANUAL DE UTILIZADOR Icon KS14 KLIPSCH

1. LEIA estas instruções.
2. GUARDE estas instruções.
3. FIQUE ATENTO a todos os avisos.
4. SIGA todas as instruções.
5. NÃO use este aparelho perto de água.
6. LIMPE APENAS com um pano seco.
7. NÃO bloqueie nenhuma abertura de ventilação. Instale de acordo com as instruções do fabricante.
8. Não instale próximo de quaisquer fontes de calor, tais como radiadores, saídas de ar quente, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.
9. USE APENAS acessórios especificados pelo fabricante.
10. USE apenas com um carrinho, pedestal, tripé, suporte ou mesa recomendado pelo fabricante ou vendido com o aparelho. Ao usar um carrinho, tome cuidado ao movê-lo com o aparelho para evitar se ferir caso caia.
11. NÃO exponha este equipamento a respingos ou borrifos e certifique-se de que nenhum objeto que contenha líquidos, como vasos, sejam colocados sobre o equipamento.

O ponto de exclamação dentro de um triângulo equilátero visa alertar o usuário quanto à inclusão de instruções importantes sobre o funcionamento e a manutenção (reparos) no material impresso que acompanha o produto.

O símbolo do raio com uma seta, dentro de um triângulo equilátero, visa alertar o usuário quanto à presença de tensão perigosa não isolada dentro do compartimento do produto, que pode ser potente o suficiente para representar um risco de choque elétrico às pessoas.

ATENÇÃO: Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva ou à umidade.

ATENÇÃO: Nenhuma fonte de chama exposta, como, por exemplo, urna vela, deve ser colocada em cima do produto.

ATENÇÃO

RISCO DE CHOQUE ELÉTRICO NÃO ABRA.

ATENÇÃO: Não abra! Risco de choque elétrico. As tensões presentes neste equipamento podem causar risco de vida. Não há peças internas que possam ser reparadas pelo usuário. Toda a manutenção deve ser realizada por pessoal de manutenção qualificado.

POSICIONAMENTO NO AMBIENTE

Antes de começar – Algumas caixas acústicas Klipsch têm bases e outros acessórios cuja instalação pode ser necessária antes de serem usadas. Para instalação, consulte os diagramas 1, 2 e 3.

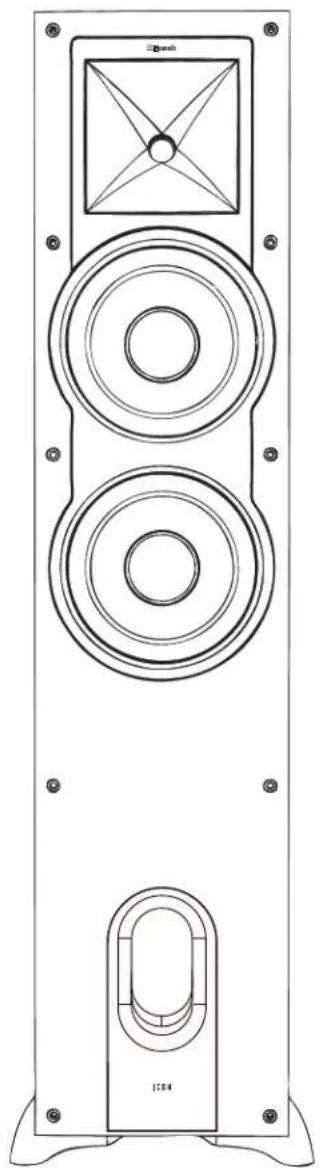

Caixas acústicas direita e esquerda do canal principal - Para máximo desempenho, a Klipsch sugere posicionar as caixas acústicas de 2 a 4,5 m de distância entre si e no mínimo 60,8 cm afastadas das paredes laterais e traseira. Elas também podem ser posicionadas em posições ligeiramente anguladas para melhor reprodução estéreo. A posição ideal para ouvir o som é de aproximadamente 1 a 1,5 vezes a distância que separa as caixas acústicas. Consulte as figuras 1 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas do canal central – As caixas acústicas do canal central foram projetadas para reproduzir diálogos e sons primários de modo que pareçam se originar da tela de vídeo. Devem, portanto, ser posicionadas o mais próximo possível da tela, de preferência diretamente encima ou embaixo da tela. Consulte as figuras 1, 2 e 3. Elas ilustram aspectos da conexão e posicionamento das unidades.

Caixas acústicas traseiras do canal surround – As caixas acústicas surround Klipsch WDST™ devem ser colocadas a aproximadamente 60 cm acima da posição ocupada pelo ouvinte. Tipicamente, cerca de 1,5 a 2 m acima do chão. As caixas acústicas surround devem ser colocadas nas paredes direta-mente adjacentes à posição ocupada pelo ouvinte. Outra opção é uma parede atrás da posição ocupada pelo ouvinte. A posição final das caixas acústicas surround depende das características do ambiente. Elas foram projetadas para recriar a sensação de espaço e atmosfera proporcionada por muitas das

tecnologias de som surround atuais. Consulte o diagrama 4 e as figuras 1 e 3. Eles ilustram aspectos da conexão e posicionamento das unidades. Por favor, note que cercam as grades são fixas e não pode ser removido.

CONEXÃO

Conexão convencional – Usando um cabo para caixa acústica bitola 16 AWG, conecte o terminal “positivo” (+) VERMELHO da caixa acústica ESQUERDA ao terminal “positivo” (+) VERMELHO do canal ESQUERDO do amplificador. Conecte o terminal “negativo” (−) PRETO da caixa acústica ESQUERDA ao terminal “negativo” (−) PRETO do canal ESQUERDO do amplificador. Repita este procedimento para conectar todas as demais caixas acústicas aos canais apropriados no amplificador. Veja a Figura 3. Certifique-se de que nenhum fio exposto de qualquer uma das conexões toque em qualquer um dos demais terminais, pois poderá causar um curto-circuito e danificar o equipamento.

Algumas caixas acústicas Icon vêm com terminais de conexão duplos conectados por uma tira metálica. Não a remova ou as caixas acústicas não funcionarão corretamente. Mantenha a tira no lugar e conecte o cabo de caixa acústica no conjunto superior dos terminais de conexão. É possível conectar dois cabos a uma caixa acústica com dois conjuntos de terminais de conexão. Consulte o manual do receiver para obter mais instruções.

Requisitos do amplificador – As caixas acústicas Klipsch são altamente eficientes e funcionarão bem com uma ampla gama de amplificadores. Todas as caixas acústicas Klipsch são compatíveis com 8 e podem ser excitadas até níveis muito elevados com pouca distorção. Devido aos altos níveis de potência das caixas acústicas Klipsch, recomendamos cuidado ao ajustar o controle de volume. Um volume ajustado a um nível muito alto por longos períodos de tempo pode causar danos permanentes à audição. Usar o amplificador com nível excessivo de potência também pode danificar as caixas acústicas.

Consulte o revendedor para confirmar se o amplificador utilizado é a melhor opção para sua aplicação. Queremos que você desfrute dos prazeres do som para sempre.

CUIDADO E LIMPEZA

O cuidado das caixas acústicas só requer a remoção periódica do pó acumulado nas superfícies. Nunca aplique qualquer tipo de produto de limpeza abrasivo ou à base de solventes, nem qualquer detergente forte. As grades podem ser limpas com a escova de um aspirador de pó.

INFORMAÇÕES SOBRE CONFORMIDADE COM AS NORMAS DA UNIÃO EUROPEIA

Qualificado para exibir a marca CE; está em conformidade com a Diretiva sobre Baixa Tensão da União Europeia 2006/95/EC; está em conformidade com a Diretiva sobre Compatibilidade Eletromagnética (EMC) da União Europeia 2004/108/EC e com a Diretiva de Projeto Ecológico da União Europeia 2005/32/EC.

Este aparelho está rotulado em conformidade com a Diretiva Europeia 2002/96/EC relativa a resíduos de equipamentos elétricos e eletrônicos (WEEE). Este rótulo indica que este produto não deve ser descartado junto com lixo residencial. Deve ser levado para uma instalação apropriada para ser recuperado e reciclado.

REGISTRO DO PRODUTO

Registre o produto on-line no site www.klipsch.com/register.

• A Klipsch o manterá atualizado sobre novos produtos e promoções.
• Suas informações pessoais nunca serão vendidas a terceiros.
• As informações solicitadas para registro do produto não são usadas para fins de garantia.

Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.

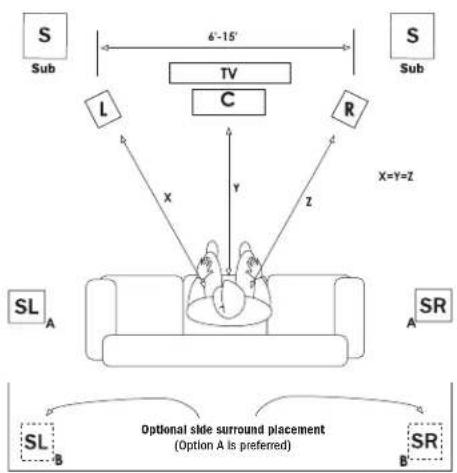

Figura 1 Posicionamento das caixas acústicas no ambiente

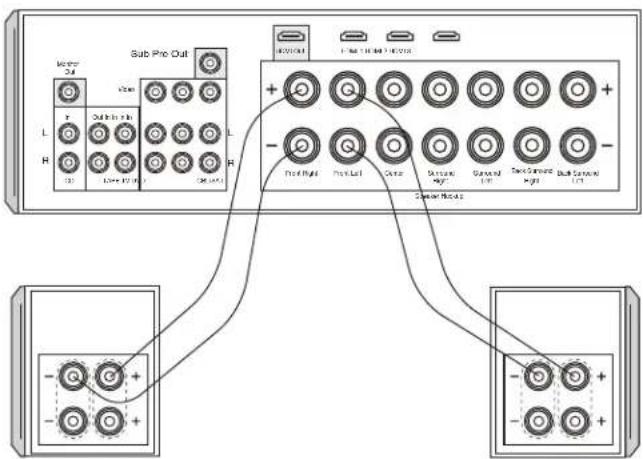

Figura 3 Conexões padrão

Sub Pro Out Power L H (0) 24-bit 1.6 100-120 38-bit + - Pro/Right Pro/Left Gate Schematic Ground Back Ground Back Ground Cancer Mode

Diagrama 2 Caixas acústicas surround

Pés c icolox

Pés de borracha abaulados (colocar atrás ou embaixo, dependendo do local de instalação)

Diagrama 4 Caixas acústicas surround para instalação em parede

CUIDADO! Não use o orifício em forma de fechadura para instalação no teto!

OU

Parafusos de cabeça chata para madeira no 10 ou 12 de 63 a 76 mm de comprimento
Montar na viga de parede ou usar buchas – deixar 64 mm exposto

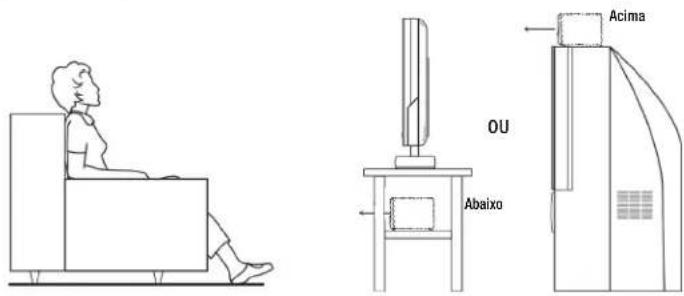

Figura 2 Canal central

Acima OU Abaixo
