Icon KS14 - Vocero KLIPSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz envolvente pasivo
Marca	Klipsch
Modelo	Icon KS14
Dimensiones (An x Al x Pr)	31,1 x 18,4 x 21,6 cm (aprox.)
Peso	3,6 kg (aprox.)
Impedancia	8 ohmios
Respuesta en frecuencia	80 Hz - 20 kHz (estimación)
Sensibilidad	91 dB (estimación)
Potencia admisible	50 W RMS / 100 W pico (estimación)
Tecnología	WDST™ para efecto surround amplio
Montaje	Montaje mural posible (ranura en forma de ojo de cerradura), no utilizar en techo
Bornes de conexión	Dos pares (bicableado posible), puente metálico incluido
Mantenimiento y limpieza	Desempolvado regular; rejilla limpiable con aspiradora; no usar productos abrasivos
Seguridad	No abrir, riesgo de electrocución; no exponer al agua ni a llamas abiertas
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario; confiar a un profesional
Información general	Garantía: conservar el recibo; registro en línea en klipsch.com/register

Preguntas frecuentes - Icon KS14 KLIPSCH

¿Cuál es la distancia ideal entre los altavoces principales?

Klipsch recomienda una distancia de 2 a 4,5 m entre los altavoces izquierdo y derecho, con al menos 60 cm de las paredes laterales.

¿Puedo instalar el altavoz Icon KS14 en el techo?

No, la ranura en forma de ojo de cerradura está diseñada para montaje mural únicamente. No utilizar en el techo.

¿Cómo limpiar la rejilla del altavoz?

Utilice un cepillo de aspiradora para limpiar la rejilla. No use productos abrasivos ni disolventes.

¿Qué tipo de cable de altavoz se recomienda?

Utilice cable de calibre 16 (1,3 mm²) como mínimo. Asegúrese de que los hilos pelados no toquen otros bornes para evitar cortocircuitos.

¿Qué hacer si tengo dos pares de bornes en el altavoz?

El puente metálico que conecta los dos pares debe permanecer en su lugar para un funcionamiento normal. Para el bicableado, consulte el manual de su receptor.

¿Cómo colocar los altavoces envolventes?

Colóquelos a unos 60 cm por encima de la altura del oído (1,5 a 2,15 m del suelo), en las paredes adyacentes a la posición de escucha o detrás.

¿Qué tipo de amplificador puedo usar?

Los altavoces Klipsch tienen una impedancia de 8 ohmios y son compatibles con la mayoría de amplificadores. Ajuste el volumen con precaución para evitar dañar el oído o los altavoces.

¿Puedo limpiar el altavoz con productos domésticos?

No, use solo un paño seco para quitar el polvo. Los productos abrasivos o a base de disolvente pueden dañar el acabado.

¿Cómo registrar mi producto Klipsch?

Regístrelo en línea en www.klipsch.com/register. Esto lo mantendrá informado de novedades, pero no reemplaza el comprobante de compra para la garantía.

¿Por qué mi altavoz no produce ningún sonido?

Verifique las conexiones: los bornes positivo (+) y negativo (-) deben coincidir entre el altavoz y el amplificador. Asegúrese de que el puente metálico esté en su lugar.

MANUAL DE USUARIO Icon KS14 KLIPSCH

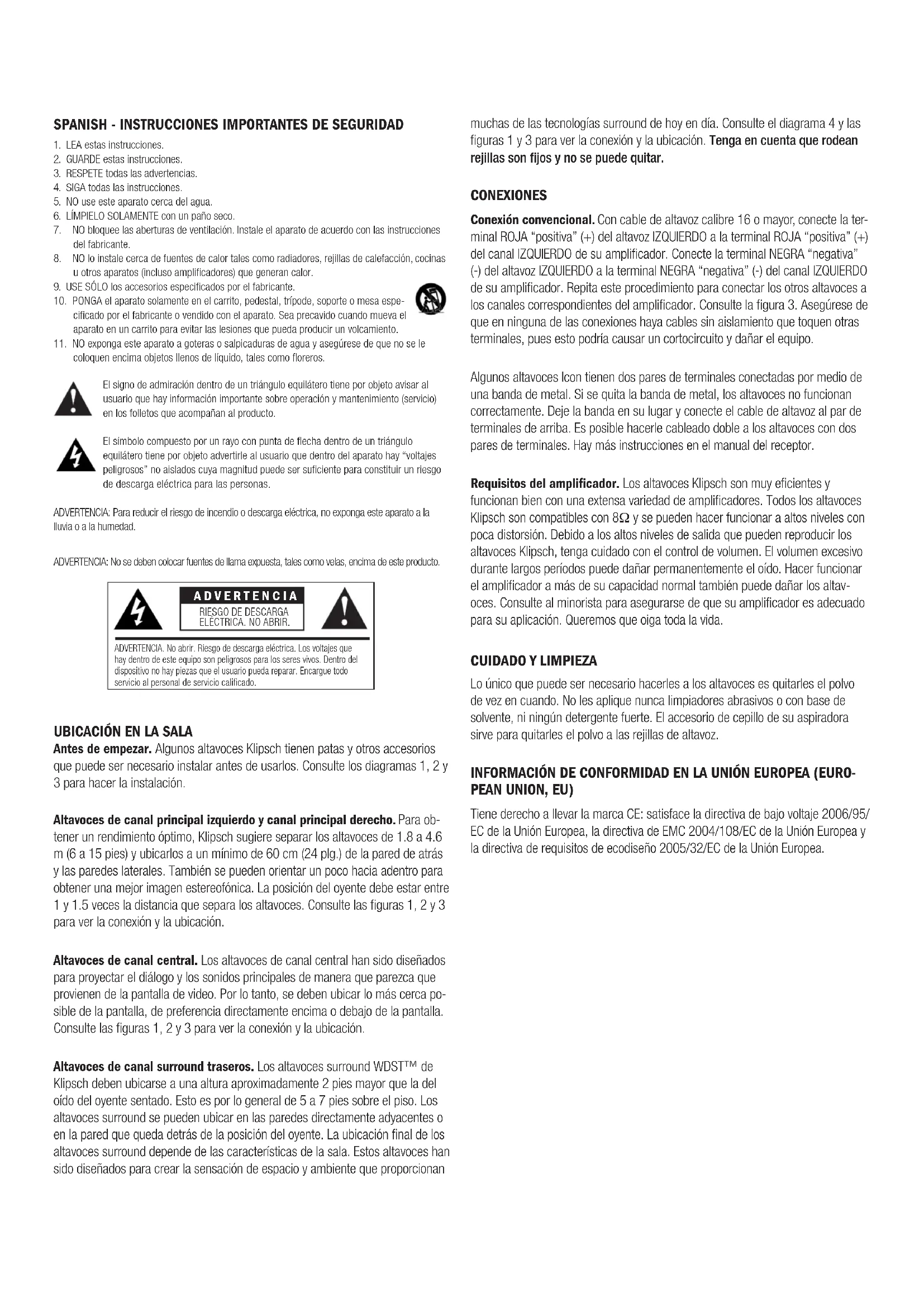

SPANISH - INSTRUCCIONES IMPORTANTES DE SEGURIDAD

1. LEA estas instrucciones.
2. GUARDE estas instrucciones.
3. RESPETE todas las advertencias.
4. SIGA todas las instrucciones.
5. NO use este aparato cerca del agua.
6. LÍMPIELO SOLAMENTE con un paño seco.
7. NO bloquee las aberturas de ventilación. Instale el aparato de acuerdo con las instrucciones del fabricante.
8. NO lo instale cerca de fuentes de calor tales como radiadores, rejillas de calefacción, cocinas u otros aparatos (incluso amplificadores) que generan calor.
9. USE SÓLO los accesorios especificados por el fabricante.
10. PONGA el aparato solamente en el carrito, pedestal, tripode, soporte o mesa especificado por el fabricante o vendido con el aparato. Sea precavido cuando mueva el aparato en un carrito para evitar las lesiones que pueda producir un volcamiento.
11. NO exponga este aparato a goteras o salpicaduras de agua y asegúrese de que no se le coloquen encima objetos llenos de líquido, tales como floreros.

El signo de admiración dentro de un triángulo equilátero tiene por objeto avisar al usuario que hay información importante sobre operación y mantenimiento (servicio) en los folletos que acompañan al producto.

El símbolo compuesto por un rayo con punta de flecha dentro de un triángulo equilátero tiene por objeto advertirle al usuario que dentro del aparato hay "voltajes peligrosos" no aislados cuya magnitud puede ser suficiente para constituir un riesgo de descarga eléctrica para las personas.

ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia o a la humedad.

ADVERTENCIA: No se deben colocar fuentes de llama expuesta, tales como velas, encima de este producto.

ADVERTENCIA RIESCO DE DESCARGA ELÉCTRICA. NO ABRIR.

ADVERTENCIA. No abrir. Riesgo de descarga eléctrica. Los voltajes que hay dentro de este equipo son peligrosos para los seres vivos. Dentro del dispositivo no hay piezas que el usuario pueda reparar. Encargue todo servicio al personal de servicio calificado.

UBICACIÓN EN LA SALA

Antes de empezar. Algunos altavoces Klipsch tienen patas y otros accesorios que puede ser necesario instalar antes de usarlos. Consulte los diagramas 1, 2 y 3 para hacer la instalación.

Altavoces de canal principal izquierdo y canal principal derecho. Para obtener un rendimiento óptimo, Klipsch sugiere separar los altavoces de 1.8 a 4.6 m (6 a 15 pies) y ubicarlos a un mínimo de 60 cm (24 plg.) de la pared de atrás y las paredes laterales. También se pueden orientar un poco hacia adentro para obtener una mejor imagen estereofónica. La posición del oyente debe estar entre 1 y 1.5 veces la distancia que separa los altavoces. Consulte las figuras 1, 2 y 3 para ver la conexión y la ubicación.

Altavoces de canal central. Los altavoces de canal central han sido diseñados para proyectar el diálogo y los sonidos principales de manera que parezca que provienen de la pantalla de video. Por lo tanto, se deben ubicar lo más cerca posible de la pantalla, de preferencia directamente encima o debajo de la pantalla. Consulte las figuras 1, 2 y 3 para ver la conexión y la ubicación.

Altavoces de canal surround traseros. Los altavoces surround WDST™ de Klipsch deben ubicarse a una altura aproximadamente 2 pies mayor que la del oído del oyente sentado. Esto es por lo general de 5 a 7 pies sobre el piso. Los altavoces surround se pueden ubicar en las paredes directamente adyacentes o en la pared que queda detrás de la posición del oyente. La ubicación final de los altavoces surround depende de las características de la sala. Estos altavoces han sido diseñados para crear la sensación de espacio y ambiente que proporcionan

muchas de las tecnologías surround de hoy en día. Consulte el diagrama 4 y las figuras 1 y 3 para ver la conexión y la ubicación. Tenga en cuenta que rodean rejillas son fijos y no se puede quitar.

CONEXIONES

Conexión convencional. Con cable de altavoz calibre 16 o mayor, conecte la terminal ROJA "positiva" (+) del altavoz IZQUIERDO a la terminal ROJA "positiva" (+) del canal IZQUIERDO de su amplificador. Conecte la terminal NEGRA "negativa" (-) del altavoz IZQUIERDO a la terminal NEGRA "negativa" (-) del canal IZQUIERDO de su amplificador. Repita este procedimiento para conectar los otros altavoces a los canales correspondientes del amplificador. Consulte la figura 3. Asegúrese de que en ninguna de las conexiones haya cables sin aislamiento que toquen otras terminales, pues esto podría causar un cortocircuito y dañar el equipo.

Algunos altavoces Icon tienen dos pares de terminales conectadas por medio de una banda de metal. Si se quita la banda de metal, los altavoces no funcionan correctamente. Deje la banda en su lugar y conecte el cable de altavoz al par de terminales de arriba. Es posible hacerle cableado doble a los altavoces con dos pares de terminales. Hay más instrucciones en el manual del receptor.

Requisitos del amplificador. Los altavoces Klipsch son muy eficientes y funcionan bien con una extensa variedad de amplificadores. Todos los altavoces Klipsch son compatibles con 8Ω y se pueden hacer funcionar a altos niveles con poca distorsión. Debido a los altos niveles de salida que pueden reproducir los altavoces Klipsch, tenga cuidado con el control de volumen. El volumen excesivo durante largos períodos puede dañar permanentemente el oído. Hacer funcionar el amplificador a más de su capacidad normal también puede dañar los altavoces. Consulte al minorista para asegurarse de que su amplificador es adecuado para su aplicación. Queremos que oiga toda la vida.

CUIDADO Y LIMPIEZA

Lo único que puede ser necesario hacerles a los altavoces es quitarles el polvo de vez en cuando. No les aplique nunca limpiadores abrasivos o con base de solvente, ni ningún detergente fuerte. El accesorio de cepillo de su aspiradora sirve para quitarles el polvo a las rejillas de altavoz.

INFORMACIÓN DE CONFORMIDAD EN LA UNIÓN EUROPEA (EUROPEAN UNION, EU)

Tiene derecho a llevar la marca CE: satisface la directiva de bajo voltaje 2006/95/EC de la Unión Europea, la directiva de EMC 2004/108/EC de la Unión Europea y la directiva de requisitos de ecodiseño 2005/32/EC de la Unión Europea.

AVISO DE LA DEEE

NOTA: ESTA MARCA SE APLICA SÓLO A PAÍSES DE LA UNIÓN EUROPEA (EUROPEAN UNION, EU) Y NORUEGA.

ESTE DISPOSITIVO HA SIDO ETIQUETADO DE ACUERDO CON LA DIRECTIVA EUROPEA 2002/96/EC SOBRE DESECHOS DE EQUIPO ELÉCTRICO Y ELECTRÓNICO (DEEE) (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT, WEEE). ESTA ETIQUETA INDICA QUE ESTE PRODUCTO NO SE DEBE DESECHAR CON DESPERDICIOS DOMÉSTICOS. SE DEBE DEJAR EN UN ESTABLECIMIENTO APROPIADO PARA SU RECUPERACIÓN Y RECICLAJE.

REGISTRO DEL PRODUCTO

Registre su producto en línea en www.klipsch.com/register

• Klipsch lo mantendrá al día sobre nuevos productos y promociones
• Sus datos personales no se venderán nunca.
• Esta información de registro no se utiliza para propósitos de garantía.
  Conserve su recibo para hacer las reclamaciones de garantía.

Diagrama 1 Altavoces de estantería

Diagrama 3 Altavoz de canal central

Patas de goma

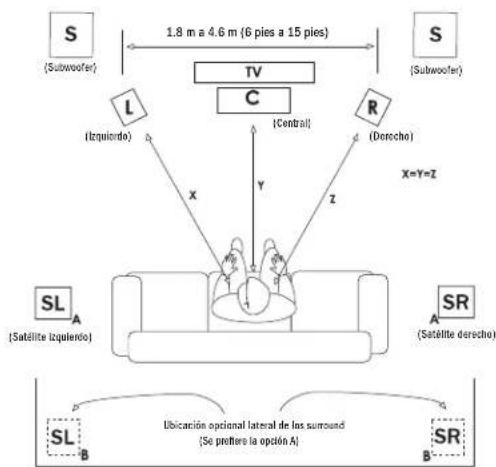

Figure 1 Ubicación del altavoz en el área de audición.


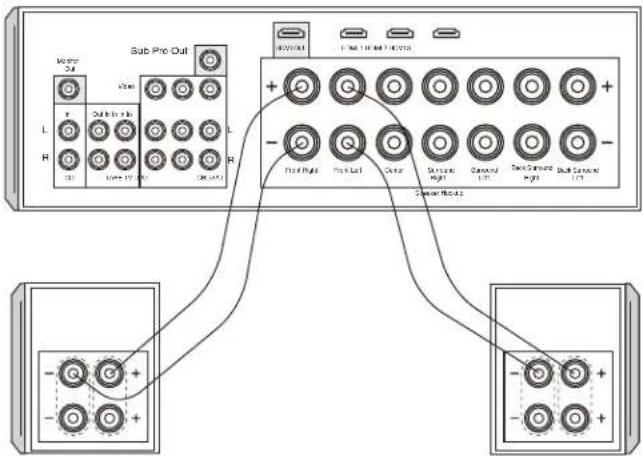

Figure 3 Conexiones estándar

Sub Pro Out Power L H 1000Ω 100Ω 100Ω 100Ω 100Ω 100Ω 100Ω 100Ω 100Ω 100Ω 100Ω 100Ω 100Ω 100Ω 100Ω 100Ω 100Ω 100Ω 100Ω 100Ω 100Ω Copper Ratio + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Diagrama 2 Altavoces surround

Patas de goma en forma de domo (póngalas en la parte de atrás o en la base, dependiendo del montaje en la pared.)

Diagrama 4. Altavoces surround para montaje en la pared

PRECAUCIÓN. No utilice el agujero en forma de ojo de cerradura para hacer montaje en el cielo raso.

O BIEN

Tomillos N° 10 o N° 12 de 2.5 plg. a 3 plg. de cabeza troncocónica para madera
Móntelos en un paral de pared o utilice anclas. Deje expuesto 1/4 de plg.

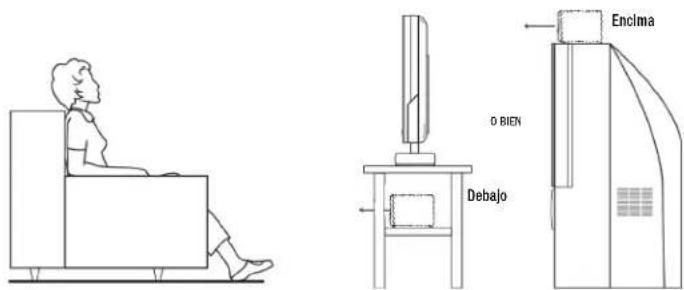

Figure 2 Canal Central

Enclma O BIEN Debajo
