MANUAL DE UTILIZADOR 704 S3 BOWERS & WILKINS

Bem-vindo e obrigado por escolher a Bowers & Wilkins.

Oulosso fundador, John Bowers, acreditava que um desenhocriativo, engenharia inovadora e technologia avançada eram aschaves que poderiamAbrir portas para se desfrutar do audio em casa. A sua crenca é algo que continuamos a partilhar e queinspira cada produto que desenhamos.

O produit que adquiriu possui elevados padrões de desempenho que requirem uma instalação cautdosa, pelo que recomendamos que leia este manual antes de utilizes o produits.

Continuação na págin36

Aabela acima ilustra os componentes que está incluidos com o produit. No caso pouco provavel de fazer algoçum componente, contacte o vendedor responsavel pela vendda das colunas.

O Conjunto do tweetener nas colunas 702 S3, 703 S3, 705 S3 e HTM71 S3 é um componente separado que está mecanicamente isolado da parte principal da caixa. Assim, pode aparecer estar solto quando o produits for retirado da embalagem pela primarya vez. Isto não é um defeito: é uma CHARACTERistica inerente ao design e garanthe o desempenho ideal da sua coluna.

Informação Ambiental

Este produit está em conformidade com direitasias internacionais, incluindo, entre outras, as seguições:

i. Direiva relativa a restricao do uso de determinadas substancias perigosas (RoHS: Restriction of Hazardous Substances) em equipamentos electrolycos e eletronicos;
ii. Regulamento relativo ao registo, avaliacao, autorizacao e restricao de substancias quimicas (REACH: Registration, Evaluation, Authorisation and restriction of CHEmicals);
iii. Diretiva relativa aos Residuos de Equipamentos Eletrnicos e Elétricos (REEE).

Consulte uma entidade local de recolha de resíduos para obter informação sobre como reciclar ou eliminar este produto de forma correta.

2. Posicionamento
702 S3 703 S3/704 S3

Instalacao das colunas

702 S3/703 S3/704 S3

As colunas 702 S3, 703 S3 e 704 S3 foram concebidas para serem instaladas apenas no chão. Para uma estabilitadade adequada, instale sempre a base fornecida e certifique-se de que as colunas assentam firmamente no chãoutilizando os pés de cavilha ou borracha fornecidos.

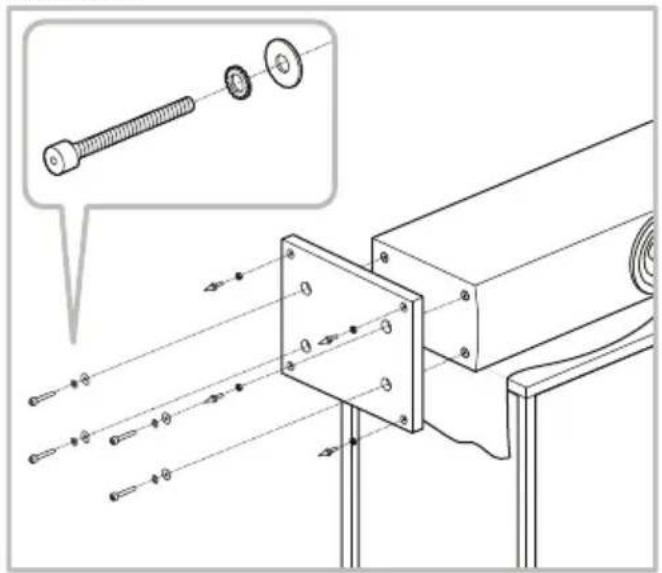

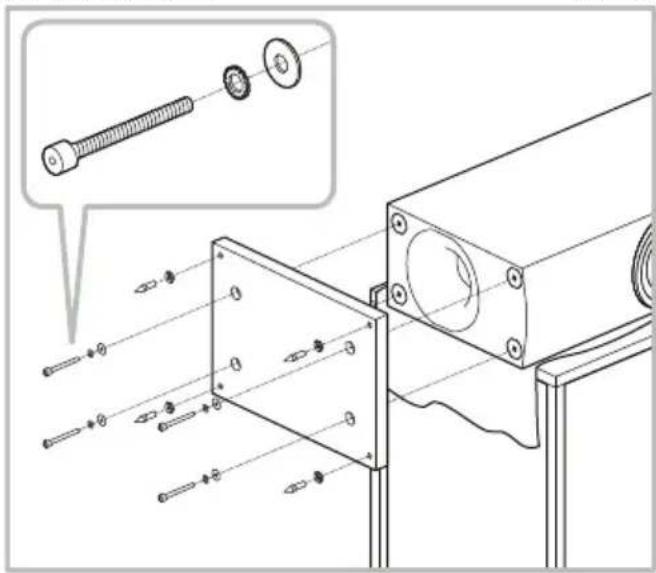

Poderá fixar a base durante o processo de desempacotamento, seguido as ilustrações acima ou os DIAGRAMAS na aba superior da caixa.

Aviso

A base DEVE ser sempre'utilizada, com os pés de cavilha ou borracha inseridos na mesma. Não insira os pés de cavilha ou borracha diretamente na caixa.

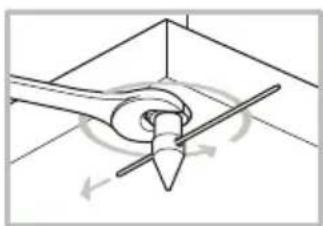

Nota: a instalacao dos pés de borracha é praticamente identica à dos pés de cavilha. A barra de torção e a chave de porcas são apenas incluidas eutilizadas com o Modelo 702 S3 durante a instalacao dos pés de cavilha/borracha.

702 S3 703 S3/704 S3

702 S3 703 S3/704 S3

Aviso de segurarça importante

Cavilhas pontiagudas, não tocar.

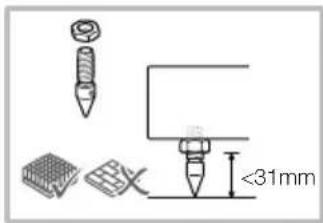

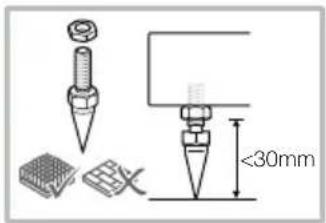

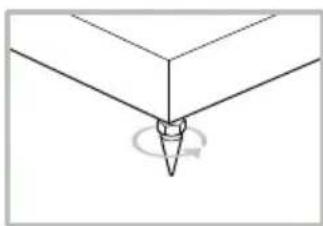

Os pés de cavilha foram concebidos para furar tapetes, ficando apoiados na superficie do chão. Comece por apertar as contraporcas nas cavilhas apenas o suficiente para que fiquem suspensas imeditamente acima do tapete, com as cavilhas apoiadas no chão. Em seguida, aperte Completely as cavilhas nos encaixes roscados da base. Se a caixa oscilar quando estiver colocada no chão, desaperte as两大 cavilhas que não está em contacto com o chão, até que a caixa esteja firmamente apoiada e não oscile. Para conclusir, bloqueie as porcas na baseutilizando a chave de porcas fornecida para as apertureucretuidamente, quando utilize a barra de torgao fornecida para evaporar a rotação dos pés de cavilha. Podera ser mais conveniente instalar e ajustar os pés das cavilhas depois de se alcantar um posicionamento ideal das colunas.

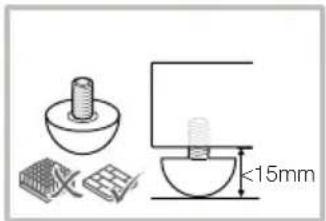

Se não existir um tapete epretender évitar arranhar a superficie do solo,utilize um disco de proteção de metal (uma moeda, porexample)entreacavilheo chao,ouopeborracha fornecido.Instale os pesde borrachaenevea caixa da mesma forma que fez com as bases das cavilhas.

705 S3/706 S3/707 S3

As colunas 705 S3, 706 S3 e 707 S3 foram originalmente concebidas para serem instaladas num suporte de chao especifico (FS-700 S3), mas poderao ser colocadas numa prateleira, se assim preferir. No entanto, importa referir que esta solucao oferece menos flexibilidade quando a optimacao do desempenho das colunas. Se as colunas foram colocadas numa prateleira, recomendamos a utilizacao dos cilindros de espuma (fornecidos) para otimizar o desempenho das portas (consultar a secao 4: Ajustes).

Em eles os casos, os tweeters das colunas devem ficar sensivelmente ao navel dos ouvidos, tendo em conta a sua posicao de audicao habitual.

Note: se utilizes una prateleira, certificque-se de que esta é suficientemente resistente para所提供ar adequamente o peso e aplicque os quatre pés de borracha autocolantes na parte inferior da coluna.

HTM71 S3/HTM72 S3

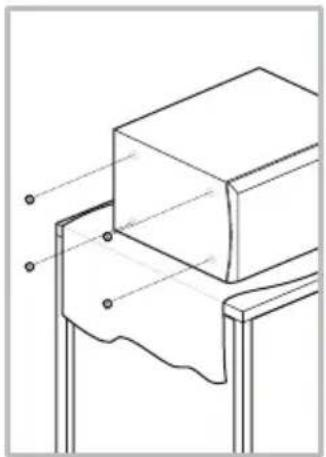

Se utilizes um projector com um eça acusticamente transparente, coloque a coluna atrás do centro do eça. Caso contrário, posicioné-a diretamente abaixo ou acima do eçautilizando um suporte, mover ou prateleira de parede, certificando-se de que a coluna fica o mais perto possivel da alta dos ouvidos. Se a coluna for colocada numa prateleira ou num mover com及其他 equipamento AV, fixe os quatro pés de borracha autocolantes à base da coluna. Estas proportionam algoum isolamento da vibração.

Posicionamento das colunas

Seja em instalacoes de sistemas estereo ou em instalacoes de cinema em casa, assegure-se de que o esigo envolvente de cada coluna tem caracteristicas acusticas semelhantes. Por example, se uma coluna estiver proxima de uma parede e a outra estiver perto de cortinados ou de mobilia com revestimento macio, a qualidade geral do som e a imagem de sistemas estereo ficarao comprometidas.

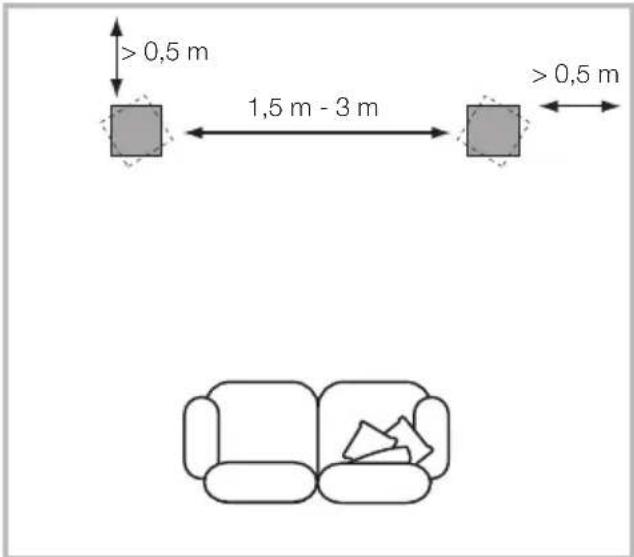

Para fazer, as colunas devem ser posicionadas a uma distência de 1,5 m a 3 m uma da另一边, em dois cantos de um triangulo equilatero que fica complete com a posção de audicao, correspondendo esta ao terreiro canto. As colunas devem ser colocadas a, pelo menos, 0,5 m da parede de fundo e de quaisquer paredes laterais (conforme na ilustracao acima).

5 canais 7 canais

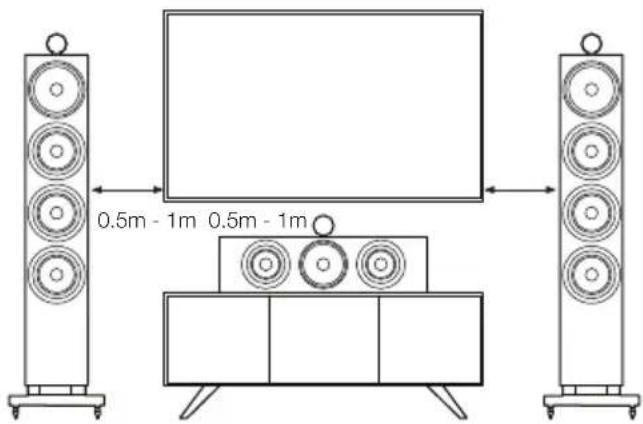

Se as colunas foram realizadas para os canais frontais de umsystema de cinema em casa, devem ficar mais proximas umada outra do que se forem realizadas para sistemas de audiode bois canais, ja que os canais surround tendem a alargar aimagem. Posicionar as colunas a aproximadamente 0,5m da parte lateral do eira)??.tem also contribui para manter a imagem acustica equilibrada com a imagem visual. Tal como acontece no posicionamento em sistemas estereo convencionais, as colunasdevem estar a uma distancia de,leo menos, 0,5m das paredeslaterais.

Fluxos de Campos magnéticos

Os diafragmas das colunas criam fluxos de Campos magnéticos que se propagated para重点领域 dos limites da caixa. Recomendamos que mantenha objetivos sensíveis a Campos magnéticos (televisores CRT, monitores de computador, discos de computador, cassetes de audio ou video, cartões com banda magnética e outros semelantes) a uma distança de, pelo menos, 0,5 m das colunas. Os ecranis LCD, OLED e plasma não são afetados por Campos magnéticos.

1. Ligações

Ligação convencional Ligação de cablagem dupla

Aviso de segurarça importante

Todas as ligacoes devem ser feitas com o equipamento audio desligado. Quando o

equipamento audio está em'utilização normal, tocar

nos terminals ou cablagem da coluna sem isolamento pode causar uma sensacao desagradavel. Os terminals da coluna 700 S3 são compataveis com varias terminacoes de cabos: fichas banana de 4mm forquilhas de 6mm e 8mm (1/4 pol. e 5/16 pol.) ou cabos nus com um maximo de 4mm (5/32 pol.) de diametro.

Aviso de segurarca importante

Em algunos Países, especiallye europeus, autilização de fichas banana de 4 mm é consideradum risco potencial de segurarca, uma vez que

podem ser introduzidas em tomadas de parede desprotegidas.

De forma a cumprir as normas de segurarca europeias CENELEC, os orificios de 4 mm nas extremidades dos terminais estao bloqueados por pinos de plastico. Se estiver a utilizear os produits num pais ond das condioces se aplicuem, develgarir que as fichas banana nao sao utilizes de forma pouco segura por crianças ou otheras pessoas desinformadas.Os pinos de plastico poder ser removidos se pretender usar fchas banana.

Peça aconselhamento ao seu fornecedor sobre a escolha de cabos para as colunas. Mantenha a impedência total abaixo do valor máximo recomendado nas espécificações das colunas e utilize um cabo de induzência baixa para fazer a atenuação de frequências altas.

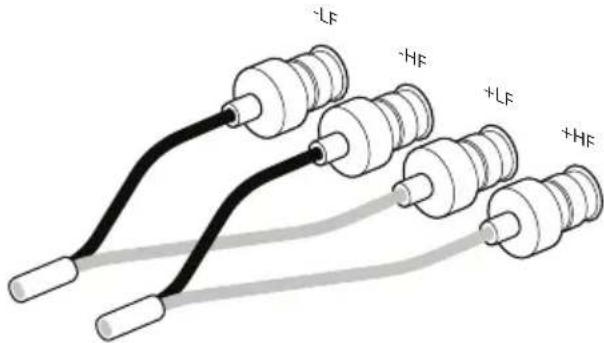

Existem dois pares de terminais ligados na parte de tras da coluna. Para uma ligação convencional (ver acima, à esquerda), mantenha os terminais na posicao de origem (conforme fornecidos), deixando apenas um par de terminais ligado ao amplificador. Para ligações de cabagem dupla ou amplificaçao dupla (ver acima, a direita), as ligações dos terminais devem ser removidas e cada um dos pares de terminais deve ser ligado ao amplificador de forma independente. A cabagem dupla pode melhorar a resolution dos detalhes de níveis mais baixos.

Certifique-se de que os terminais positivos da coluna (com um anel vermelho) está ligados ao terminal de saída positivo do amplíficator e de que os terminais negativos da coluna (com um anel preto) está sempre ligados ao terminal de saída negativo do amplíficator. Uma ligação incorrente não provoca danos, mas pode resultar uma imagem estéreo fracá e na perda de sons graves. Aperte sempre as capas dos terminais ao máximo para fazer ruidos.

4. Ajustes

Antes de proceder aos ajustes, certifique-se de que todas as ligacoes na instalação está corretas e seguras.

Geralmente, o maior afastamento das colunas em7ao as paredes reduz o volume dos sons graves. A existencia de esapo atras das colunas tambem ajuda a Criar uma sensacao de profundidade do som. Por seu lado, a maior aproximacao das colunas em relationo as paredes augmenta o volume dos sons graves. Se pretender reduzir o volume dos sons graves sem ter de afastar as colunas da parede, aplicque os cilindros de espuma ou, para uma reducao mais atenuada dos graves, os aneiis de espuma nos tubos das portas (ver acima).

Se os sons graves parecerem estar desajustados em relacion à frequência, é muito provável que isso se deva aos他们在 ressonaência na divisão de audiência. Como as vezes essemaram aressementação do meuignon e me lembrasse a responça.

Se não existremalternativeas,podeajustar odesempenho de baixa frequencia das colunasutilizing os cilindros de espuma fornecidos.Os cilindros são compostos por das peças, o que permite um determinado nivel de ajusteutilizando apeça exterior, de maior diametro,isoladamente ou em combinacao com a outra peca. Utilizar apenas o cilindro de espuma exterior, de maior diametro,iraproporcionaruma menor atenuacao dos sons gravesdoqueo Conjuntocompletede cilindros.

Se a imagem central estiver desfocada, experimente aproximar as colunas ou colocacas em angulo para dentro, de forma a que apontem para uma localização imeditamente àrente da posicao de audiacao. Se o som for demasiado intenso, augmentar a quantidade de tecidos de decoracao na divisao (por example, cortinas mais densas) poder ajudar a equilibrar o som. Inversamente, reduzir a quantidade de tecidos de decoracao poder ajudar a intensificar um som abafado.

Para uma audicao mais clara, remove as grehas segurando-as pelas extremidades e puxando-as cuidadosamente para fora da caixa.

1. Utilização inicial 6. Manutenção

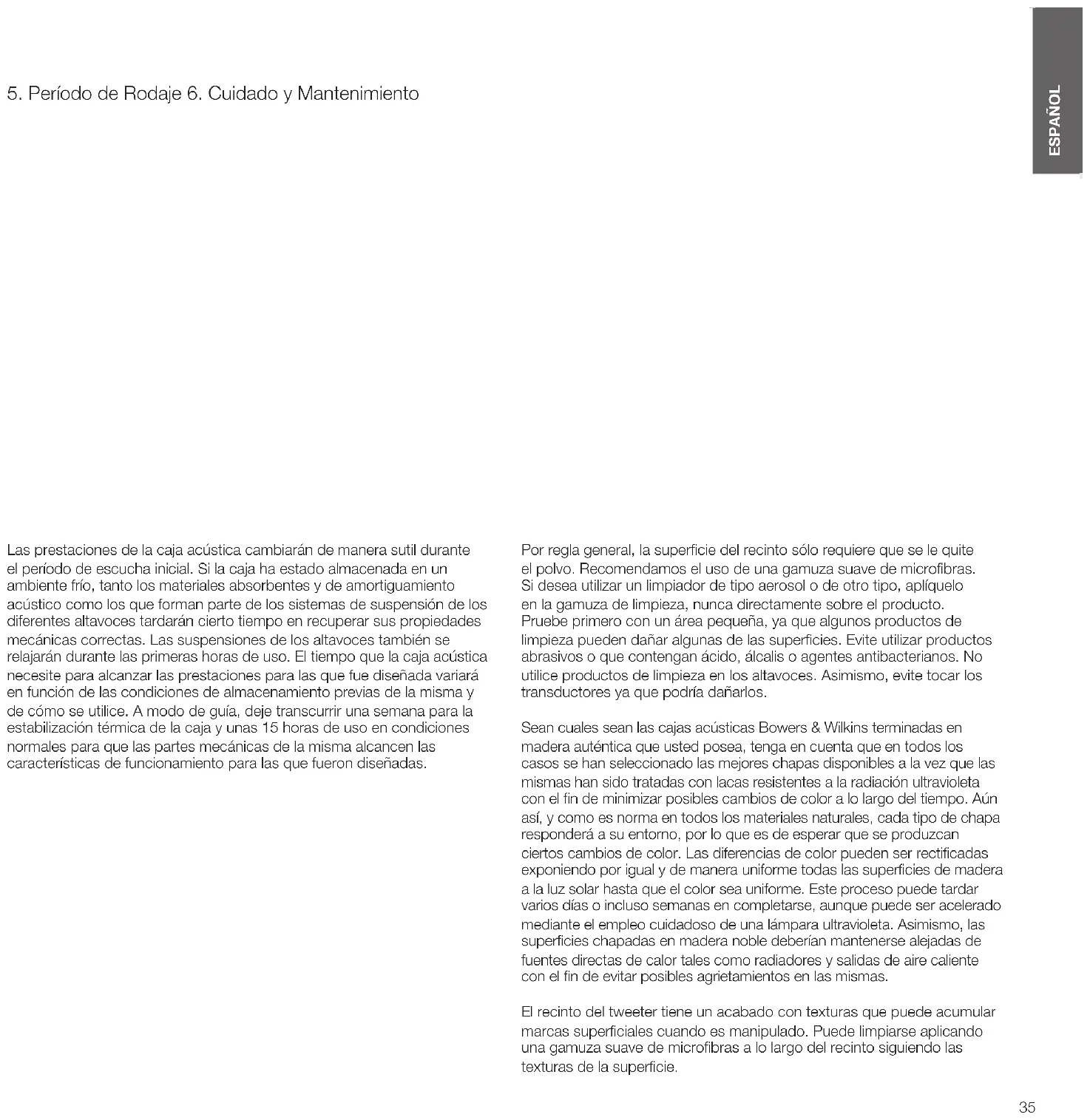

O desempenho das colunas tera variações submis durante a primeira fase de auditão. Se a coluna tiver sido armazenada num ambiente frio, os materiais de amortecimento e de suspensão dos diafragmas levarao algo um tempo ate recuperarem as suas propriedades mecânicas corretas. As suspensões dos diafragmas también ganharao mais flexibilidade antes as primeiras horas de utilização. O temporequiredo para que as colunas atinjam o desempenho pretendido varia consoante as condições de armazenamento precedo e a forma deutilização das masmas. Por normala,deer esperar ate uma semana para que os efeitos da temperatura estabilizem e circa de 15 horas deutilização media para que as peças mecânicas funconem de acordo com as caracteristicas previstas.

Geralmente,asta limpar o pó das superficies da caixa. Recomendamos que utilize um pano de microfibras macio.Se utilizes um aerossol ou outras produits de limpeza,aplique-o no pano, não diretamente no equipamento, e teste primeiro numa area mais reduzida, ja que algunos produits de limpeza poderao danificar algumas superficies.Evitete utilizing produits abrasivos ou que contenham agentes acidos,alcalinos ou antibacterianos.Não utilize produits de limpeza nos diafragmas.Evitete tocar nos diafragmas,para evaporar danos.

Em colunas Bowers & Wilkins com acabamento emmadeira verdadeira, as melhores folhas são selecionadas e tratadas com um verniz resistente aos raios ultravioleta para minimar a possibidade de alteracoes de coloracao com o passar do tempo. No entanto, tal como acontece com todos os materiais naturais, a folha reage ao ambiente e normal que Hajia alguma descoloracao. Para corrigir differenças na coloracao, exponha todas as superficies a luz solar de igual forma e durante um periodo de tempo semelhante ate que a cor fique uniforme. Este processo pode demorar various dias ou ate semanas, mas é posivel acelerá-lo se utilizes, com prudencia, uma lampada ultravioleta. As superficies de folha de madeira tambem devem manter-se afastadas de fontes diretas de calor, como aquecedores ou apareiros de ar condicionado, para evitar que estalem.

O alojamento do tweetem tem um acabamento texturado que podera ficar comscaras superficies ao ser manuseado. Pode ser limpo ao passar um pano de microfibras macio em volta do alojamento, alinhado com a textura da superficie.
