DVM901 - Multímetro VELLEMAN - Manual de utilização gratuito

Marca	Velleman
Modelo	DVM901
Tipo de produto	Multímetro digital
Display	LCD 3 1/2 dígitos, 40000 pontos, retroiluminação
Seleção de faixa	Automática e manual
Funções de medição	Tensão CC/CA, corrente CC/CA, resistência, capacitância, diodo, continuidade, frequência, ciclo de serviço, temperatura, teste de bateria, detecção NCV
Proteção contra sobrecargas	Fusíveis F0.5 A/1000 V e F15 A/1000 V (6.75 x 33 mm)
Alimentação	1 bateria 3.7 V (incluída)
Dimensões	190 x 100 x 40 mm
Peso	320 g (com bateria)
Categoria de sobretensão	CAT II 700 V / CAT IV 600 V
Grau de poluição	2 (ambiente doméstico/de escritório)
Condições de uso	Temperatura 0-40 °C, umidade máx. 80 % UR, altitude máx. 2000 m
Garantia	24 meses para produtos de consumo
Manutenção e limpeza	Limpar com um pano úmido e detergente suave; não usar solventes
Segurança	Desconectar os cabos antes de abrir; usar apenas os fusíveis especificados; não medir tensões > 700 V
Peças sobressalentes e reparabilidade	Nenhuma peça reparável pelo usuário; encomendar as peças ao revendedor
Acessórios incluídos	Pontas de prova (CAT II 700 V/CAT IV 600 V, 15 A, L=90 cm), bateria 3.7 V

Perguntas frequentes - DVM901 VELLEMAN

Como medir uma tensão contínua com o DVM901 ?

Coloque o seletor rotativo na faixa V (ou mV). Conecte o cabo vermelho ao terminal VΩHz e o preto ao COM. Pressione SELECT para escolher DC. Conecte as pontas de prova em paralelo ao circuito. Leia o valor no visor.

Como medir uma corrente alternada ?

Selecione a faixa μA, mA ou 15A conforme a intensidade. Conecte o cabo vermelho ao terminal μAmA (ou 15A para > 600 mA) e o preto ao COM. Pressione SELECT para AC. Conecte as pontas de prova em série com a carga.

Como testar a continuidade de um circuito ?

Coloque o seletor na faixa diodo/continuidade (símbolo diodo). Pressione SELECT até ver o símbolo de continuidade (onda sonora). Conecte as pontas de prova aos dois pontos do circuito. O zumbidor soa se a resistência for inferior a 50 Ω.

Como substituir a bateria do multímetro ?

Desligue o aparelho e desconecte os cabos. Desaparafuse o parafuso do compartimento da bateria na parte traseira. Retire a bateria usada e insira uma nova bateria 3.7 V respeitando a polaridade. Feche e aperte o parafuso.

Como substituir o fusível ?

Desconecte os cabos e desligue o aparelho. Abra o compartimento da bateria (parafuso). Substitua o fusível defeituoso por um fusível do mesmo tipo: F0.5 A/1000 V ou F15 A/1000 V (6.75 x 33 mm). Feche.

O que significa a exibição 'OL' ?

OL (Overload) significa que o valor medido excede a faixa selecionada. Mude para uma faixa mais alta ou reduza a tensão/corrente aplicada.

Como usar a função Data Hold ?

Pressione o botão HOLD para congelar o valor exibido. O símbolo DH aparece. Pressione novamente para liberar.

Como medir a temperatura ?

Conecte a sonda termopar (vermelho ao VΩHz, preto ao COM). Coloque o seletor em °C/°F. Pressione SELECT para escolher a unidade. Coloque a sonda no objeto e leia.

Como testar uma pilha com o DVM901 ?

Coloque o seletor em 1.5V, 9V ou 12V conforme a pilha. Conecte o cabo vermelho ao μAmA e o preto ao COM. Toque os terminais da pilha com as pontas. O resultado é exibido diretamente.

Quais são as precauções de segurança essenciais ?

Nunca medir uma tensão > 700 V. Sempre colocar os dedos atrás da proteção das pontas de prova. Desconectar os cabos antes de abrir o gabinete. Usar apenas os fusíveis especificados. Não usar em circuitos energizados no modo resistência, diodo ou continuidade.

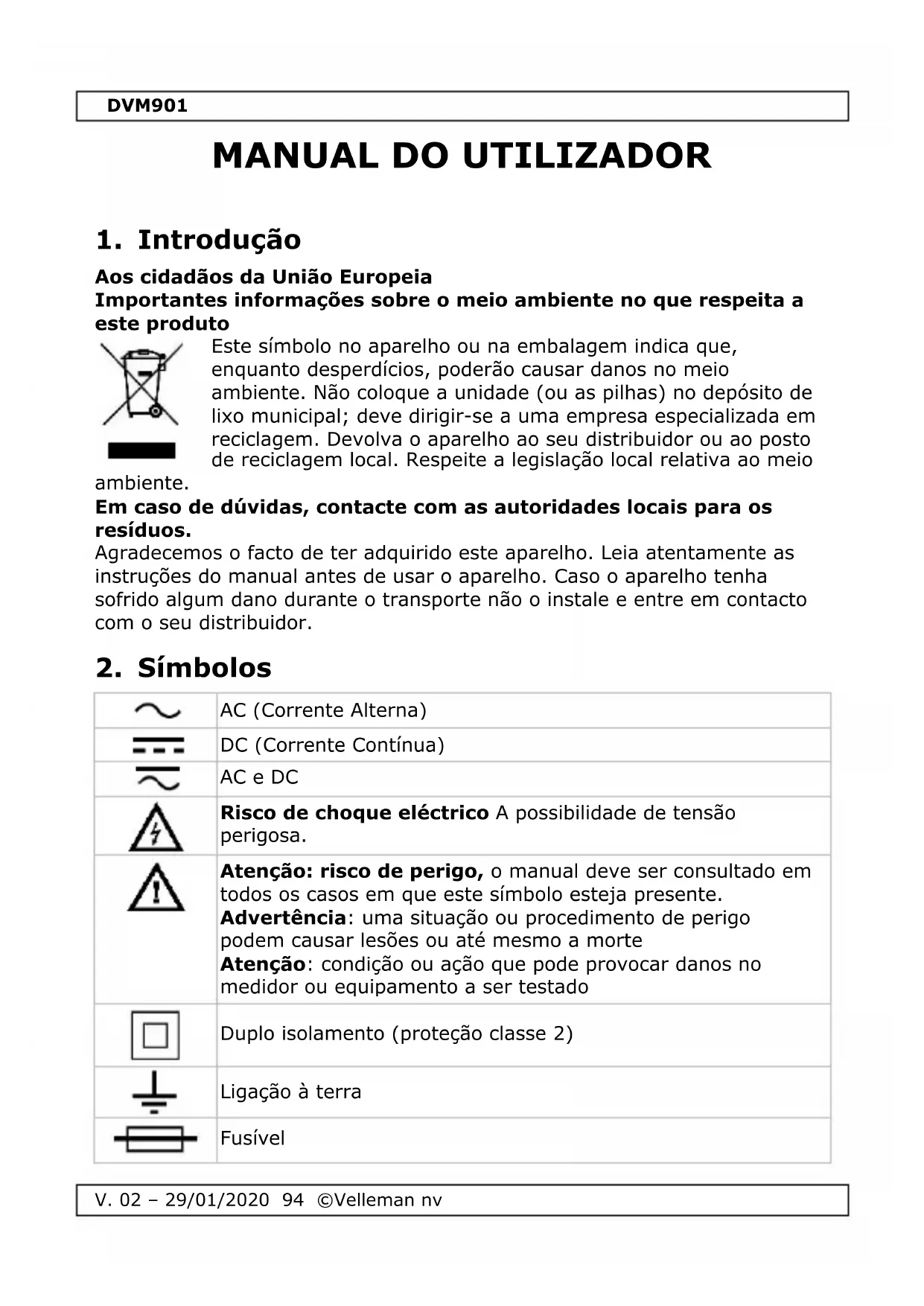

MANUAL DE UTILIZADOR DVM901 VELLEMAN

iEste aparato no está calibrado por defecto!

Aos cépidões da União Europeia

Importantas informacoes sobre o meio ambiente no que respeita a este produits

Este símbolo no aparecido ou na embalagem indica que, quando despercções, poderão fazer danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depessoito de lixo municipal; deve dirigir-se a uma Empresa especializada em reciclagem. Devolva o aparecido ao seu distribuidor ou ao posto de reciclagem local. Respeite a legisção local relativa ao meio

ambiente.

Em caso de duvidas, contacte com as autoridades locais para os resíduos.

Agradecem os faktio de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Casa o aparelho tenha sobrindo algo dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Simbolos

~	AC (Corrente Alterna)
=	DC (Corrente Continua)
~	AC e DC
4	Risco deCHOque eletrico A possibilidade de tensao perigosa.
!	Atencao: risco de perigo, o manual deve ser consultado em todos os casos em que este=simbolo esteja presente. Advertencia: uma situação ou procedimento de perigo pode causar lesões ou até mesmo a morte Atencao: condição ou ação que pode provocar danos no medidor ou equipamento a ser testado
	Duplo isolamento (protecao classe 2)
	Ligaçao à terra
-	Fusível

DVM901

+	Condensador
+	Diodo
●	Continuidade

3. Normas gerais

Consulte a Garantia de Serviço e Qualidade Velleman® na parte final destemanual do Utilizador.

	Este símbolo indica: Ler as instruções Não ler as instruções ou o manual pode levar à ocurrencia de danos, lesões ou até meismo à morte.
	Este símbolo indica: Perigo Uma situação ou procedimento de perigo pode causar lesões ou até meismo à morte.
	Este símbolo indica: Risco de perigo/danos Risco de situação ou procedimento de perigo que pode causar danos, esões ou até meismo à morte.
	Este símbolo indica: Atença; informação importante Ignorar esta informação pode levar a uma situação de perigo.
	ADVERTÊNCIA: Para fazer descargas elétricas deslfigure sempre as pontas de teste antes de abrir o aparvelo. Para fazer risco de incêndio, use apenas fusíveis com as mesmas espécificações das indicadas neste manual. Nota: leia a advertência no compartmentamento dailha.
	Não exponha o aparvelo ao frio, calor e grandes variações de temperatura. Ao deslocar o aparvelo de um local frio para um local quente, deixe-o desligado até estar à temperatura ambiente. Isto evitará a formação de condensação e erros de medicação.
	Proteja o aparvelo de quidas e má utilização. Evite usar forca excessiva durante a utilização.
	Aparelho de nível de contaminação 2. Usar apenas em interiores. Proteger o aparvelo contra a chuva e humidade ou qualquer tipo de salpicos ou gotas. Não está indicado para uso industrial. Ver §8 Grau de contaminação.

DVM901

A	Mantenha o aparecido fora do alcance de crianças e pessoas não qualificadas.
4	Risco deCHOque eletrico durante oestrutura. Tenha muito cuidado ao medir circuitos sob tensão.
1	Outilizar não terá de fazer a manutenção das peças. Contacte um agente autorizzato para assistência e/ou peças de substituição.
Δ	Este é um instrumento de medicação de categoria de instalação CAT IV. Consulte §7 Categoria Sobretensão/instrumentação.
	Leia este anexo e o manual atentamente. Familiarize-se com o acontecimiento do aparecido antes de o utilizear.
Δ	Por razões de segurança, está proibidas quaisquer Mudificações do aparecido desde que não autorizadas. Os danos causados por Mudificações não autorizadas do aparecido não está cobertos pela garantia.
1	Utilize o aparecido apenas para as aplicações descritas nestemanual. Utilizar o aparecido de uma forma não autorizada dará origem à anulação da garantia. Danos causados pelo não cumprimento das normas de segurança referidas;nestemanual anulam a garantia e o seu distribuidor não sera responsavel por quaisquer danos ou outros problemas daíresultantes.

4. Manutenção

Outilizador não tera de fazer a manutenção das peças.

Contacte um agente autorizzato para assistência e/ou peças de substituição.

Antes de proceder a quaisquer atividades de manutenção, deslgue os cabos de teste das tomadas.

Para instruções sobre como substituir pilhas ou fusíveis, consulte §11

Substituição de Pilhas e Fusíveis.

Não utilize abrasivos ou solvents no medidor. Para efeitos de limpeza use um pano humido e um detergente neutro.

5. Durante a Utilização

Risco deCHOque eletrico durante ofuncionamento. Tenhamuito cuidado ao medir circuitos sob tensao.

DVM901

• Se o equipamento for utilizes de uma forma não especificada pelo fabricante, a proteção fornecida pelo equipamento pode fazer comprometida.
• Nunca exceedas os values maisimo recomendados. O valor maisimo é indicado separamente nas espécificações para cada nível de medicação.
• Nunca toque nos terminais que não está a ser realizados quando o multimetro estiver ligado a um circuito que está a ser testado.
• Nunca utilize o medidor com instalacoes CAT II ao medir tensões que possam excesser a margem de segurarva de 600 V acima do solo. Nunca use o medidor com instalacoes CAT IV ao medir tensões que possam excesser a margem de segurarva de 300 V acima do solo.
• Coloque o seletor na posicao Tmaxa caso a intensidade da energia a ser medida não sera previamente conhecida.
• Desligue asPontas de testede circuito testado antes de rodar o selector para escolher otheras funcoes.
• Ao fazer medicoes num aparelho de TV ou circuitos de corrente alterna, tenha sempre em conta que o mediator pode ficar danificado por impulsos de voltagem de grande amplitude nos pontos de teste.
• Seja extremamente cuidadoso ao medir tensões de mais de 60 VDC ou 30 VAC rms. Coloque sempre os dedos por detrás da barreira de proteção durantes as medicções.
• Não meça resistências, diodos ou continuidade em circuitos sob tensão. Certifique-se que foram descarregados todos os condensadores.

6. Descrição Geral

Ver as figuras da págin2 estemanualdoutilizador:

1. Visualização
   LCD 312 digitos, 7 segmentos
2. Botoes de funcao
3. Selector giratório
4. entrada "15A"

Introduza o cabo de teste vermelho;neste conector de forma a medir uma corrente maxima de 15 A.

1. entrada"VHz"

Introduza cabo de teste vermelho (positivo) neste conector para medir a tensão, resistência e frequência.

1. entrada“COM"

Introduza o cabo de teste preto (negativo).

1. ficha "μAmA"

Introduza cabo de teste vermelho (positivo);neste conector para medir a corrente (except 15 A).

7. Categorias de sobretensão/instalação

Os multímetros são classificados segundo o risco e a gravidade das sobretensões transítórias que podem ocorrer nas pontas de teste. Uma sobretensão transítória é um aumento curto da tensão induzido por umsystema, por ex., a quada de um raio num poste de alta tensão.

As categorias segundo o EN 61010-1 são:

CAT I	Um multímetro de categoria CAT I é indicado para medicoes em circuitos eletrónicos protegidos que não estejam ligados diretamente à tomada de corrente principal, por ex. circuitos eletrónicos, sinais de controlo...
CAT II	Um multímetro de categoria CAT II é indicado para medicoes num ambiente CAT I, aparehos monofásicos ligados à rede elétrica com um conector e circuitos num ambiente dométrico normal, na condição que o circuito estája a uma distência minima de 10 m de um ambiente CAT III ou 20 m de um ambiente CAT IV. Exemplo: alimentação de electrodométricos e ferramentas portáteis, etc.
CAT III	Um DMM de categoria CAT III não sé indicado para medicoes num ambiente CAT I e CAT II, como también para a mediação de um aparelho mono- ou polifásico (fixo) a uma distência minima de 10 m de um ambiente CAT IV, e para a mediação em ou de uma caixa de distribuição (curto-circuitos, circuitos de iluminação,orno elétrico).
CAT IV	Um DMM de categoria CAT IV é indicado para medação num ambiente CAT I, CAT II e CAT III, e también para mediação numa entrada de energia de nível primário. Qualquer medação effectuada num aparelho,@cujos cabos está no exterior (tanto subterrâneo como supraterrâneo), necessita de um multímetro de categoria CAT IV.

Important:

Este multímetro foi desenhado de acordo com a norma EN 61010-1, categoria de instalação CAT II 700 V e CAT IV 600 V. Isto implica restricções de uso referentes à tensão e os picos de tensão podem surgir em qualquer ambiente de medico. Consulte aabela abaixo.

Este aparelhosolestaindicado para medicoesaté700VnaCATIe até600VnaCATIV

8. Grau de contaminação

A forma IEC 61010-1 esquece os不同类型icos de contaminação ambiental. Cada tipo necessita do seu proprietary não de proteçao para garantir segurar. Um ambiente rugoso necessita de um não de proteçao mais severo. O não de proteçao adaptado a um determinado ambiente

DVM901

depende do isolamento e da qualidade da caixa. O grau de contaminação do DVM indica o tipo de ambiente em que o mesmo pode ser realizado.

Grau decontaminação1	Ausência de contaminação ou contaminação seca e nãoconduitora. A poluição não tem qualquer influência. (apenasse encontrar em compartments hermeticamente selados)
Grau decontaminação2	Apenas ocorrre poluição não conduitora. Ocasionalmente,poderá ocorrre condutividade temporária causada pelacondensação. (os ambientes dométrico e de escritórioenquadram-se esta categoria)
Grau decontaminação3	Ocorrre poluição conduitora, ou ocorrre a poluição seca e nãoconduitora que se torna conduitora devo à condensação queestá prevista.(ambentes industriais e ambientes expostos ao ar exterior -mas não em contacto com a precipitação)
Grau decontaminação4	A poluição gera condutividade persistente provocada porpoira conduitora, chuva ou neve. (ambentes exterioresmucho expostos e ambientes em que existam elevados níveidesdehumidade ou ocorram concentrações elevadas departículas)

Important: Este aparecido foi desenhado de acordo com a norma EN 61010-1, grau de contaminação 2. Isto implica restricoções de uso no que respeita à contaminação que pode surgir num determinado ambiente.

Consulte aabela abaixo.

Este aparecidosole estáindicado para medições num ambientecom um grau de contaminação 2.

9. Especificações

Este aparelho não vem calibrado de origem!

Normas relativas ao ambiente de utilização:

Use this aparelho abenas para medicoes em ambientes de CAT I, CAT II, CAT III e CAT IV (ver §7).

Use this aparelho apenas em ambientes com grau 2 de contaminacao (ver 8

As condições ideais de functiónamento incluem:

temperatura: 0^ C a 40^ C (32°F a 104°F)

humidade relativa: max. 80% RH

alimentação 1 milha de 3.7 V (incl.)

ecrã .LCD,contagem até 40000

V. 02 - 29/01/2020 99 ©Velleman nv

DVM901

modos disponíveis .... automática / manual

indicador sonoro de continuidade sim

testede diodos sim

indicador de bateria refraca sim

retenção de dados ... sim

retroiluminação sim

desativacao automatica. sim

dimensoes 190 x 100 x 40 mm

peso (com pilhas) 320 g

ambiente para armazenamento

temperature -20°C a 60°C

humidade. < 90% RH

sonda de teste ......... CAT II 700 V / CAT IV 600 V, 15 A; L = 90 cm

graudeprotecaoIP . IP20

9.1 TENSAO CC

Δ	Não meça circuitos que possam conter tensões > 700 VDC ou > 700 VAC
amplitude	resolução	precisão
40 mV	1 μV	± (0.5 % + 5)
400 mV	10 μV	± (0.1 % + 2)
4 V	100 μV
40 V	1 mV
400 V	10 mV
700 V	100 mV	± (0.1 % + 5)

Protecção contra sobrecarga: 700 V DC ou AC rms

Impedência: 10 MΩ, < 100 MΩ na opção 40 mV/400 mV

9.2 TENSÃO CA

Δ	Não meça circuitos que possam conter tensões > 700 VDC ou > 700 VAC
amplitude	resolução	precisão
40m V	1 μV	± (1.0 % + 10)
400 mV	10 μV	± (0.8 % + 10)
4 V	100 μV
40 V	1 mV
400 V	10 mV
700 V	100 mV	± (1.2 % + 10)

True RMS CA

Amplitude de frequência: 40 Hz-1 kHz

Protecção contra sobrecarga: 700 V DC ou AC rms

Impedência: 10 MΩ, < 100 MΩ na opção 40 mV/400 mV

9.3 CORRENTE DC

A	Não meça circuitos que possam conter tensões > 700 VDC ou > 700 VAC
amplitude	resolução	precisão
400 μA	0.01 μA	± (1.0 % + 2)
4000 μA	0.1 μA
40 mA	1 μA
400 mA	10 μA
4 A	100 μA	± (2.0 % + 3)
15 A	1 mA

Protecção contra sobrecarga: fusível F0,5. A/700V & fusível 15A/700V

Teste continuo da corrente maior estabilizada de 1 A

9.4 corrente AC

Δ	Não meça circuitos que possam conter tensões > 700 VDC ou > 700 VAC
amplitude	resolução	precisão
400 μA	0.01 μA	± (1.2 % + 10)
4000 μA	0.1 μA
40 mA	1 μA
400 mA	10 μA
4 A	100 μA	± (1.5 % + 10)
15 A	1 mA

True RMS CA

Amplitude de frequência: 40 Hz-1 kHz

Protecção contra sobrecarga: fusível F0,5. A/700V & fusível 15A/700V

Teste continuo da corrente maior estabilizada de 1 A

9.5 RESISTÊNCIA

Δ	Não faça medicoes de resistência em circuitos ativos
amplitude	resolução	precisão
400 Ω	0.01 Ω	± (1.0 % + 10)
4 kΩ	0.1 Ω	± (0.5 % + 10)
40 kΩ	1 Ω
400 kΩ	10 Ω
4 MΩ	100 Ω
40 MΩ	1 kΩ	± (1.0 % + 10)

Protecção contra sobrecarga: 700 V DC ou AC rms

9.6 CAPACITÂNCIA

Δ	Não faça medicoes de capacência em circuitos ativos
amplitude	resolução	precisão
9.999 nF	1 pF	± (5.0 % + 10)
99.99 nF	10 pF	± (3.0 % + 10)
999.9 nF	100 pF	± (2.5 % + 5)
9.999 μF	1 nF
99.99 μF	10 nF	± (5.0 % + 10)
999.9 μF	100 nF	± (10.0 % + 20)
9.999 mF	1 μF
99.99 mF	10 μF

Protecção contra sobrecarga: 700 V DC ou AC rms

9.7 DIODO E CONTINUIDADE

Δ	Não faça medicoes de diodos ou de continuidade em circuitos ativos
amplitude	descrição	condições de teste
↑	épresentada atensão direta aproximada do diodo	corrente DC ± 1. mA tensão DC invertida ± 2.7 V
●	aviso sonoro em caso de resistência < 50 Ω	tensão do circuito aberto ± 1 V

Protecção contra sobrecarga: 700 V DC ou AC rms

V. 02 - 29/01/2020 102 ©Velleman nv

9.8 FREQUÊNCIA

A	Não faça medições de frequência em circuitos ativos
amplitude	resolução	precisão
9.999 Hz	0.001 Hz	± (0.1 % + 5)
99.99 Hz	0.01 Hz
999.9 Hz	0.1 Hz
9.999 kHz	1 Hz
99.99 kHz	10 Hz
999.9 kHz	100 Hz
9.999 MHz	1 Hz

Sensibilidade: onda senoidal de 0,6 V rms, 1,5 V rms para 9,999 MHz

Protecção contra sobrecarga: 700 V DC ou AC rms

9.9 CICLO DE TRABALHO

0.1-99%: ± (2.0% + 2), frequência < 10 kHz

Sensibilitad: onda senoidal 0.6 V rms

Protecção contra sobrecarga: 700 V DC ou AC rms

9.10 TEMPERATURA

amplitude	precisão		resolução
°C/°F	-20 a 150 °C	± (3 °C + 3)	1 °C/1 °F
	-4 a 302 °F	± (5 °F + 5)
	151 a 1000 °C	± (3 % + 3)
	303 a 1832 °F	± (3 % + 5)

sensor NiCr-NiSi

Protecção contra sobrecarga: fusível F0.5 A / 700 V

9.11 TESTAR A BATERIA

amplitude	precisão	corrente de energia	resolução
1.5 V	± (5.0 % + 5)	50 mA	0.1 mV
9 V		5 mA	1 mV
12 V		50 mA	1 mV

Protecção contra sobrecarga: fusível F0.8 A / 700 V

9.12 DETECÇÃO DE TENSÃO CA SEM CONTACTO (NCV)

Alcance do teste de tensão: 90-1000 V AC rms

O indicator sonoro integrado tocará assim que for detectada tensão activa.

10. Utilização

10.1 MEDICAO DE TENSAO CC + CA

Não meça circuitos que possam conter tensões > 700 VDC ou > 700 VAC

Tenha a maior atençao ao medir tensoes superiores a 60 VDC ou 30 VAC rms.

Cologne sempre os dedos por detrás da proteção das pontas de teste ao fazer quaisquer medicoes.

1. Rode o seletor giratorio para a posicao mV≤slant ou V≤slant
2. Ligue o cabo de teste vermelho na entrada "VΩHz" e o cabo de teste preto na entrada "COM".
3. Pressione SELECT para escolher medicacao "CC" ou "CA".
4. Ligue os cabos de teste à fonte que pretende medir.
5. Leia o valor da tensao e a polaridade do cabo vermelho no visor LCD.
6. Na opção CA, pressione "Hz/%" para medir a frequência ou o ciclo de trabalho.

Notas

• Se o intervalo não for conhecido de antemão, ajuste o seletor para uma opção mais alta e(before o tempo é reduzirou gradualmente.
• Um intervalo inadequado é indicado por OL ou -OL. Seleciona uma opção mais elevada.
  A tensão de entrada maior é de 700 V rms.

10.2 MEDICAO DE CORREnte DC

Não meça circuitos que possam conter tensões > 700 VDC ou > 700 VAC

Tenha a maior atençao ao medir tensoes superiores a 60 VDC ou 30 VAC rms.

Cologne sempre os dedos por detrás da proteção das pontas de teste ao fazer quaisquer medições.

1. Rode o seletor giratorio para a posicao 气 气 , "mA" ou A
2. Ligue o cabo de teste vermelho na entrada "μAmA" e o cabo de teste preto na entrada "COM" (troque o cabo de teste vermelho para a entrada "15A" para medicoes entre 600 mA e 15 A).
3. Pressione SELECT para escolher medicação "CC" ou "CA".
4. Abra o circuito no qual a corrente devará ser medida e ligue os cabos de teste ao circuito IN SERIES.
5. Leia o valor da corrente e a polaridade do cabo vermelho no visor LCD.

DVM901

1. Na opção CA, pressione "Hz/%" para medir a frequência ou o ciclo de trabalho.

Não faça medicoes de resistência em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Colque o seletor giratorio na posicao + ) desejada.
2. Ligue o cabo de teste vermelho na entrada "VΩHz" e o cabo de teste preto na entrada "COM".
3. Ligue os cabos de teste ao resistor a ser medico e leia o que aparece no visor LCD.

10.4 MEDICAO DA CAPACITANCA

Não faça medicoes de capacitància em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Ligue o cabo de teste vermelho na entrada "VΩHz" e o cabo de teste preto na entrada "COM".
2. Colque o interruptor giratorio na posicao amplitude apropriad.
3. Ligue os cabos de teste à fonte a ser medida e leia o valor no visor LCD.

10.5 TESTE DE DIODO E CONTINUIDADE

Não faça medicoes de diodos ou de continuidade em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Conecte o cabo de teste vermelho ao conector "VΩHz" e o cabo preto ao conector "COM".
2. Colque o seletor na posicao + ]desejada.
3. Pressione SELECT para escolher o diodo ou a medico audivel da continuidade.
4. Para medicao de diodo, ligue o cabo de teste vermelho ao anodo do diodo que pretende testar e o cabo de teste preto ao cátodo do diodo. A queda de tensao directa aproximada do diodo sera exibida. Para medicao de continuidade, ligue os cabos de teste a dosis pontos do circuito que pretende testar. Se existir continuidade sera emitido um sinal sonoro.

10.6 MEDICAO DA FREQUENCIA E DO CICLO DE TRABALHO

Não faça medicoes de frequência ou continuidade em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Rode o seletor giratório para a posicao "Hz".
2. Conecte o cabo de teste vermelho ao conector "VΩHz" e o cabo preto ao conector "COM".
3. Pressione "Hz/%" para medir a frequência ou o ciclo de trabalho.
4. Ligue os cabos de teste à fonte a ser medida e leia o valor no visor LCD.

10.7 MEDICAO DA TEMPERATURA

1. Ligue a ficha banana vermelha ao conector "VΩHz" e a preta ao conector "COM".
2. Rode o seletor para a posicao ^ / ^
3. Pressione SELECT para escolher entre medico em ^ C ou ^ F .
4. Coloque a sonda no Campo a medir e faça a leitura no visor LCD.

10.8 TESTAR A BATERIA

1. Ligue o cabo de teste vermelho ao conector "μAmA" e o preto ao conector "COM".
2. Rode o seletor para a posicao "1.5V", "9V" ou "12V".
3. Coloque a sonda no Campo a medir e faça a leitura no visor LCD.

10.9 DETECÇÃO NCV (detecção tensão sem contacto)

1. Coloque o interruptor rotativo na posicao "NCV".
2. Secure o aparecido de maneira que a parte superior fique na vertical e horizontalmente centrada e em contaço com o conductor. Sempre que a tensão ativa for ≥ 90 V CA rms, o alarme sonoro incorporado dispara.

Notas

1. Mesmo sem o sinal sonoro, a tensão poderá existir. Não confie apenas na detecção de tensão sem contacto para apurar a Presence de tensão. A detecção pode estar condiçãoada pelo tipo de tomada, pela espessura e tipo de isolamento e por outros fatores.
2. Sempre que os terminais de entrada do mediator detectam tensão, devido à influência da tensão atual, o indicator de detectação de tensão también pode acender.
3. Mantenha o aparelho afastado de fontes de ruidoétrico durante os testes, ou seja, Luzes fluorescentes e reguláveis, motores, etc. Essas fontes podem fazer a detectação NCV e invalidar o teste.

10.10 RETENÇAO DE DADOS

Em qualquer uma das opções, pressione "HOLD" para bloquear o valorpresentado. A indicação DH aparece no visor. Pressione novamente parasair.

10.11 MAX/MIN HOLD

Pressione MAX/MIN para bloquear o valor min. ou max. Pressione durante 2征求意见 para bloquear.

10.12 MEDICAO RELATIVA

Pressione REL para medir o valor relativo. O modo automatico pode ser alterado para manual. Pressione novamente para sair. Esta funcao nao se aplica a medicacao Hz / %

11. Substituição da Pilha e Fusível

ADVERTÊNCIA: Para fazer descargas elétricas desl figure sempre as pontas de teste antes de partir o aparecido. Para fazer risco de incêndio, use aparvas fusíveis com as vezes especificações das indicadas neste manual. Nota: leia a advertência no compartmento dailha

Outilizar não terá de fazer a manutenção das peças. Contacte um agente autorizzato para assistência e/ou peças de substituição.

Deslfigure os cabos de teste dos pontos de teste e retire os cabos de teste dos terminais de medicação antes de substituir pilhas ou fusíveis.

• Quando aparece " " a pilha deve ser substituía.
• Os fusíveis raramente precisam de ser substituções e fusíveis fundidos são normalmente resultado deerro humano.

Substituir a pilha:

• Desligue o multimetro.
• Retire o parafuso na parte deTRS e abra a caixa@cuidadosamente.
• Retire a pilha gasta e introduza uma nova.
• Fecha caixa exterior e aperte os parafuso.

Pilha: 1 × 3.7 ~V , respeitando sempre a polaridade

Fusíveis: F0.5 A/1000 V, 6.75 x 33 mm, F15 A/1000 V, 6.75 x 33 mm

Certifique-se de que o medidor está bem fechado e coloque sempre a proteção na extremidade antes de o utiliser.

12. Resolução de problemas

Caso o aparecido se compeote de forma anomal durante as medicções, isto significica que o fusível interno pode estar avariado.

Tenha sempre em conta que uma pilha fraça pode originar medicções Incorrectas. Substitua a pilha regularamente.

(dica: a pouca luminosidade da retroiluminação do visor LCD indica que a pilha está fracça.)

Utilize este aparelho apenas com acessórios originais. A Velleman NV não sera responsavel por quando danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produit e para aceder à versão mais recente deste manual do utilizesor, visite a)nossa paga www.velleman.eu. Podem alterar-se as espécificações e o conteudo destemanual sem avis prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do Utilizador. Todos os direitos mundiais reservados. É estritamente proibido reproducir, traduzir, copiar, editar egravar estemanual do Utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Desa sua fundacao em 1972 Velleman® tem adquirido um amplia experiencia no sector da eletrónica com uma distribuição em mais de 85 paises.

Todo os outros produits respondem a exigências rigorosas e a disposções legais em vigor na UE. Para garantir a优质的, submetemos regularamente os��ros produits a controles de qualidae suplementares, com o mesmo oficialidade como um service de qualidae externo. No caso improvavel de um defeito mesmo com as nossas precauções, é possivel invocar a)nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produits grande-publico (para a UE):

• qualquer produto grande(publico é garantido 24 mês contra qualquer vicio de produção ou materiais a partir da data de aquisicao efetiva;

• no caso da reclamacao ser justificada e que a reparacao ou substituicao de um artigo é imposivel, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preco de compra. Em outras caso, sera consentido um artigo de substituicao ou devolucao completeness do preco de compra no caso de um defeito no prazo de 1 ano后再ais data de compra eenta, ou um artigo de substituicao pagando o valor de 50% do preco de compra ou devolucao de 50% do preco de compra para defeitos后再ais 2 anos.

• está por consagemência excluídos:

• todos os danos directos ou indirectos deposita da entrega do artigo (p.ex. danos ligados a oxidacao, choques, quedes, poeiras, areias, impurezas...) e provocao pelo aparelho, como o seu conteudo (p.ex. perca de dados) e uma indemnizacao eventual por perca de receitas;

• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorpuras ou substituíveis), lâmpadas, peças em borracha correias... ( lista ilimitada);

• todos os danos que resultem de um incério, raios, de um acidente, de una catastrophe natural, etc.;

• danos provocados por negligência, voluntária ou não, uma utilização ou manutençao Incorrecta, ou uma'utilisation do aparecido contrária as prescrições do fabricante;

• todos os danos por causa de uma'utilisation comercial, profissional ou colectiva do aparecido (o período de garantia sera reduzido a 6 vezes para uma'utilisation professionnel);

• todos os danos no aparecido resultando de uma utilização incorrecta ou不同类型 daquela inicialmente prevista e describa no manual de'utilisation;

• todos os danos depuis de uma devolução não embalada ou mal protegida aoível do acondicionamento.

• todas as reparacoes ou modifications efectuadas por terreiros sem a autorização de SA Velleman®;

• despas de transporte de e para Velleman® se o aparenho não estiver coberto pela garantia.

• qualquer reparacao sera fornecida pelo local de compra. O aparecido sera obligatoriamente acompanhado do talão ou faktura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

• dica: aconseilha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado sera cobrado despesas a cargo do consumidor;

• uma reparacao efectuada fora da garantia, sera cobrado despasas de transporte;

• qualquer garantia comercial não prevalce as condições aquiHMentionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mentionada no manual de'utilisation.
