Merk	Velleman
Model	DVM901
Producttype	Digitale multimeter
Display	LCD 3 1/2 cijfers, 40000 punten, achtergrondverlichting
Bereikselectie	Automatisch en handmatig
Meetfuncties	Spanning DC/AC, stroom DC/AC, weerstand, capaciteit, diode, continuïteit, frequentie, duty cycle, temperatuur, batterijtest, NCV-detectie
Overbelastingsbeveiliging	Zekeringen F0.5 A/1000 V en F15 A/1000 V (6.75 x 33 mm)
Voeding	1 batterij 3.7 V (inbegrepen)
Afmetingen	190 x 100 x 40 mm
Gewicht	320 g (met batterij)
Overspanningscategorie	CAT II 700 V / CAT IV 600 V
Vervuilingsgraad	2 (huishoudelijke/kantooromgeving)
Gebruiksvoorwaarden	Temperatuur 0-40 °C, luchtvochtigheid max 80 % RV, hoogte max 2000 m
Garantie	24 maanden voor consumentenproducten
Onderhoud en reiniging	Reinigen met een vochtige doek en een mild reinigingsmiddel; geen oplosmiddelen gebruiken
Veiligheid	Ontkoppel de snoeren voor het openen; gebruik alleen de gespecificeerde zekeringen; meet geen spanningen > 700 V
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen; bestel onderdelen bij de dealer
Inbegrepen accessoires	Meetsnoeren (CAT II 700 V/CAT IV 600 V, 15 A, L=90 cm), batterij 3.7 V

Veelgestelde vragen - DVM901 VELLEMAN

Hoe meet ik een gelijkspanning met de DVM901?

Zet de draaiknop op het bereik V (of mV). Sluit de rode snoer aan op de aansluiting VΩHz en de zwarte op COM. Druk op SELECT om DC te kiezen. Sluit de sondes parallel aan op het circuit. Lees de waarde op het scherm.

Hoe meet ik een wisselstroom?

Selecteer het bereik μA, mA of 15A afhankelijk van de stroomsterkte. Sluit de rode snoer aan op de aansluiting μAmA (of 15A voor > 600 mA) en de zwarte op COM. Druk op SELECT voor AC. Sluit de sondes in serie aan met de belasting.

Hoe test ik de continuïteit van een circuit?

Zet de draaiknop op het bereik diode/continuïteit (diode symbool). Druk op SELECT totdat het continuïteitssymbool (geluidsgolf) verschijnt. Sluit de sondes aan op twee punten van het circuit. De zoemer klinkt als de weerstand lager is dan 50 Ω.

Hoe vervang ik de batterij van de multimeter?

Schakel het apparaat uit en ontkoppel de snoeren. Draai de schroef van het batterijcompartiment aan de achterkant los. Verwijder de oude batterij en plaats een nieuwe 3.7 V batterij met de juiste polariteit. Sluit en schroef vast.

Hoe vervang ik de zekering?

Ontkoppel de snoeren en schakel het apparaat uit. Open het batterijcompartiment (schroef). Vervang de defecte zekering door een zekering van hetzelfde type: F0.5 A/1000 V of F15 A/1000 V (6.75 x 33 mm). Sluit.

Wat betekent de weergave 'OL'?

OL (Overbelasting) betekent dat de gemeten waarde het geselecteerde bereik overschrijdt. Ga naar een hoger bereik of verlaag de aangelegde spanning/stroom.

Hoe gebruik ik de Data Hold-functie?

Druk op de HOLD-knop om de weergegeven waarde vast te houden. Het symbool DH verschijnt. Druk nogmaals om los te laten.

Hoe meet ik de temperatuur?

Sluit de thermokoppelsonde aan (rood op VΩHz, zwart op COM). Zet de draaiknop op °C/°F. Druk op SELECT om de eenheid te kiezen. Plaats de sonde op het object en lees af.

Hoe test ik een platte batterij met de DVM901?

Zet de draaiknop op 1.5V, 9V of 12V afhankelijk van de batterij. Sluit de rode snoer aan op μAmA en de zwarte op COM. Raak de polen van de batterij aan met de punten. Het resultaat wordt direct weergegeven.

Wat zijn de essentiële veiligheidsmaatregelen?

Meet nooit een spanning > 700 V. Houd altijd uw vingers achter de bescherming van de sondes. Ontkoppel de snoeren voordat u de behuizing opent. Gebruik alleen de gespecificeerde zekeringen. Niet gebruiken op spanningvoerende circuits in weerstands-, diode- of continuïteitsmodus.

GEBRUIKSAANWIJZING DVM901 VELLEMAN

Aan alle ingezeten van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbolism op het toestel of de verpakking geeft aan dat, als het na+zijn levenscylus worden weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) Niet bij het gewone huishoudelijkke afval; het要去 bij een gespecialiseerd bedrijfterechtkomen voor recyclage.U moet dit toestel maar uw verdeler ofaar een lokaal

recyclagepunt brengen. Respecteer deplaatselijkke milieuuwetgeving.

Hebt u vragen, contacteer dan deplaatselijke autoriteiten betreffende de verwijdering.

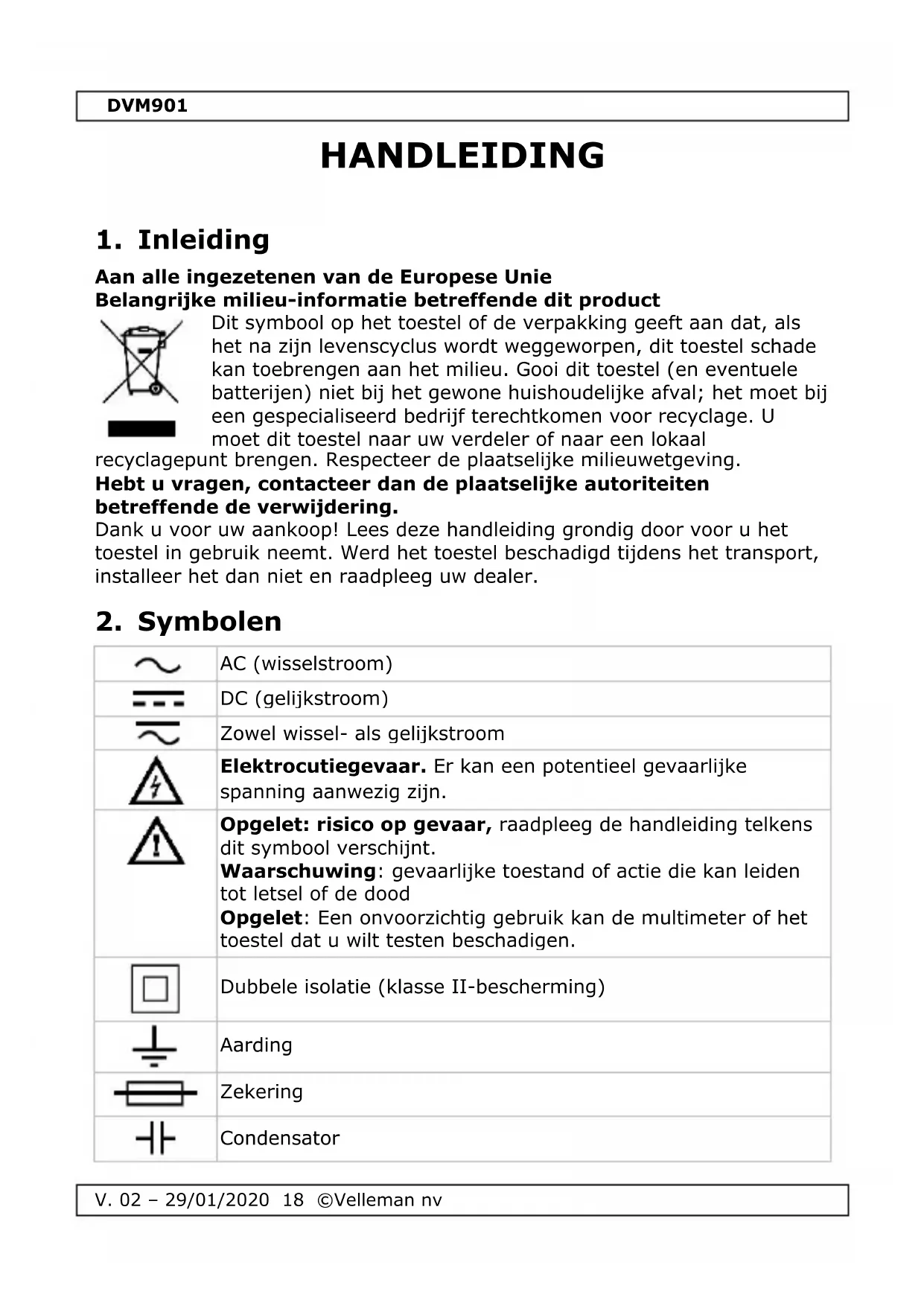

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigdijdens het transport, installeur het dan Niet en raadpleeg uw dealer.

2. Symbolen

~	AC (wisselstroom)
= =	DC (gelijkstroom)
~	Zowel wissel- als gelijkstroom
4	Elektrocutiegevaar. Er kan een potentieel gevaarlijke spanning aanwezig+zijn.
!	Opgeber: risico op gevaar, raadpleeg de handleiding telkens dit symbool verschijnt. Waarschuwing: gevaarlijke toestand of actie die kan leiden tot letsel of de dood Opgeber: Een onvoorzichtig gebruik kan de multimeter of het toestel dat u wilt testen beschaden.
□	Dubbele isolatie (klasse II-bescherming)
÷	A Harding
=	Zekering
+	Condensator

DVM901

Diode

Continuiteit

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie anscheraan deze handleiding.

Dit symbol betekent Instructies lezen

Het Niet lezen van deze instructies en de handleiding kan leiden tot beschadiging, letsel of de dood.

Dit symbol betekent Gevaar

Gevaarlijke toestand of actie die kan leiden tot letsel of de dood.

Dit symbol betekent Risico op gevaar/schade

Risico op het ontstaan van een gevaarlijke toestand of actie die kan leiden tot schade, letsel of de dood.

Dit symbol betekent Opgelet; belangrijke informatatie

Het Niet in acheit nemen van deze informatatie kan leiden tot een gevaarlijke toestand.

WAARSCHUWING: Om elektrische schokken te vermijden, ontkoppel.altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen, gebruik enkel zekeringen metdezelfde specificaties zoals aangegeven in deze handleiding.

Opmerking: die waarschuwing op deijkenkant van het toestel.

Vermijd koude,itte en grote temperatuurschommelingen. Als het toestel van een koude maar een warme omgeving verplaatst wordt,aaS het toestel dan eerst voldoende op temperatuur komen.Dit om meetfouten en condensvorming te vermijden.

Beschem gegen schokken. Vermijd brute krachtijdens de bediening.

Toestel met verwulingsgraad 2. Enkel geschikt voor gebruik binnenshuis! Bescherm het toestel gegen regen, vochtigheid en opspattende vloeistoffen. Niet geschikt voor industrieel gebruik. Zie §8 Vervuilingsgraad.

Houd dit toestel uit de buurt van kinderen en onbevoegden.

DVM901

47	Elektrocutiegevaar tijdens het gebruik van deze multimeter. Wees voorzichtig tijdens het meten van een circuit onder spanning.
1	Erijken geen onderdelen in het toestel die door de gebruiker gerepareerd+konnen worden.Contacteer uw verdeler voor eventuele reserveonderdelen.
2	Dit meetinstrument behoort tot de installmentatiecategorie CAT IV. Zie §7 Overspanning-/installatiecategorie.
3	Lees het addendum en deze handleiding zorgvuldig door. Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
4	Om veiligheidsredenen mag u geen wijzigingen aanbrengen.Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt nicht onder de garantie.
5	Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de garantie. De garantie geldt Niet voor schade door het negeren van bepalde rechtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hierrechtstreeks verband mee houden.

4. Onderhoud

Erল geen onderdelen in het toestel die door de gebruiker gerepareerd konnen worden.

Contacteer uw verdeler voor eventuele reserveonderdelen.

Ontkoppel de meetsnoeren van de aansluitingen voor het onderhoud of de reining.

Voor informatatie over het verwangen van de batterijen en de zekering,zie

§11 Batterijen en zekeringen verrangen.

Gebruik nooit agressieve schuur- of oplosmiddelen. Reinig de meter enkel met een vochtige doek en een zachte detergent.

5. Tijdens het gebruik

Elektrocutiegevaar tijdens het gebruik van deze multimeter.

Wees voorzichtig黄埔ens het meten van een circuit onder spanning.

• Gebruik het toestel alleen zoals aangegeven door de fabrikant, anders kan de bescherming waarmee het toestel is beschadigd raken.
• Overschrijd nooit de grenswaarden. Deze waarde worden afzonderlijk in de technische gegevens van elk meetbereik vermeld.
• Raak geen ongebruike aansluitingen aan wanner de meter gekoppeld is aan een meetcircuit.

DVM901

• Gebruik de meter nooit voor CAT II-installations bij spanningsmetingen die de veiligheidsmarge van 600V boven het massapotential (kunnen) overschrijden.
  Gebruik de meter nooit voor CAT IV-installaties bij spanningsmetingen die de veiligheidsmarge van 300 V boven het massapotentiaal (kunnen) overschrijden.
• Plaats de bereikschakelaar in de hoogste stand indien u de intensiteit van de belasting Niet op voorhand kent.
• Ontkoppel de meetsnoeren van het meetcircuit alvorens u aan de draaischakelaar draait.
• Wanner u metingen uitvoert op een tv of een schakelende voeding, mag u Niet vergeten dat een sterke stroomstoot ter hoogte van de geteste punten de meter kan beschadigen.
  Wees uiterst voorzichtig bij metingen >60 VDC of >30 VAC rms. Houd tijdens metingen uw vingers awhile de beschemingsrand van de meetpennen.
  Voer nooit waarstand-, diode- of continuiteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor dat alle condensatoren in het circuit volledig ontladen zijn.

6. Algemene omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding:

1. Display

3 ½-digits, 7 segmenten, LCD

1. Functieknoppen
2. Draaischakelaar
3. "15A" bus

Sluit het rode (+) meetsnoer aan op deze bus om een max. stroom van 15 A te meten.

1. "VΩHz"-bus

Sluit het rode (+) meetsnoor aan op deze bus om spanning, waterrstand en stroom (uitgez. 10 A) te meten.

1. "COM" bus

Sluit het zwarte (-) meetsnoer aan.

1. "μAmA"-bus

Sluit het rode (+) meetsnoer aan op deze bus om stroom (uitgez. 15 A) te meten.

7. Overspannings-/installatiecategorie

DMM's worden opgedeeld volgens het risico op en de ernst van spanningspieken die kuren optreden op het meetpunt. Spanningspieken zich kortstondigeuitbarstingen van energia die geinduceerd worden in een system door bv. blikseminslag op een hoogspanningslijn.

DVM901

De bestaande categorieen volgens EN 61010-1 zich:

CAT I	Een CAT I-meter is geschikt voor metingen op beschemde elektronische circuits die nichtrechtstreeks verbonden zijn met hetlichtnet, bv. elektronische schakelingen,stuursignalen...
CAT II	Een CAT II-meter is geschikt voor metingen in CAT I-omgevingen en op enkelfasige apparaten die aan hetlichtnet gekoppeld়n door middel van een stekker en circuits in een normale huiselijke omgeving, op voorwaarde dat het circuit minstens 10 m verwijderdis van een CAT III-omgeving, en minstens 20 m van een CAT IV-omgeving. Bv. huishoudapparaten, draagbaar gereedschap...
CAT III	Een CAT III-meter is geschikt voor metingen in CAT I- en CAT II-omgevingen, alsook voor metingen aan enkel- enmeerfasige (vaste)toestellen op meer dan 10 m van een CAT IV-omgeving, enmetingen in of aan distributiekasten (zekeringkasten,verlichtingscircuits, elektrisch fornuis).
CAT IV	Een CAT IV-meter is geschikt voor metingen in CAT I-, CAT II- enCAT III-omgevingen alsook metingen op het primaire toevoerniveau.Merk op dat voor metingen op toestellen waarvan de toevoerkabelsbuitenhuis lopen (zowel boven- als ondergronds) een CAT IV-metergebruikt moet worden.

Waarschuwing:

Dit toestel is conform de EN 61010-1 installatie categorie CAT II 700 V en CAT IV 600 V ontworpen. Dit houdt bepaalde gebruiksbeperkingen in die te makeh haben met spanningen en spanningpieken die kunnen voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor metingen tot 700 V in CAT II en tot 600 V in CAT IV

8. Vervuilingsgraad

IEC 61010-1 speificiert de algemene veiligheidsvoorschriften voor de verschillende omgevingstypes. Omgevingen met een hogere verwuilingsgraad hebben een betere bescherming nodig gegen möglichke invloeden van de verschillende types verwuiling die in deze omgeving konnen voorkomen. Deze bescherming hangt hoofdzakelijk af van de isolatie en de eigenschappen van de behuizing. De opgegeven waarde van verwuilingsgraad geeft aan in welke omgeving dit apparaat veilig gezruikt kan worden.

Vervuilingsgraad 1

Omgeving zonder, of met enkel droge, nicht-geleidende vervoiling. De vervoiling heeft geen invloed. (komt enkel voor in hermetisch afgesloten ruimtes)

DVM901

Vervuilingsgraad 2	Omgeving met enkel nicht-geleidende verruiling. Occasioneel kan tijdelijke geleiding optreden ten gevolge van condensatie (huiselijkke en kantooromgevingen vallen onder deze categorie)
Vervuilingsgraad 3	Omgeving waar geleidende verruiling voorkomt, of droge Niet geleidende verruiling die geleidend kan worden door condensatie. (industriële omgevingen en omgevingen die blootgesteld worden aan buitenlucht zonderrechtstreeks contact met neerslag)
Vervuilingsgraad 4	Omgeving waar frequent geleidende verruiling voorkomt, bv. veroorzaakt door geleidend stof, regen of sneeuw. (in openlucht en omgevingen met een hovevochtigheidsgraad of hoge concentraties+fijn stof)

Waarschuwing: Dit toestel is ontworpen conform EN 61010-1 verwuilingsgraad 2. Dit houdt bepalde gebruiksbeperkingen in die te makehben het de pollutie die kan voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor gebruik in omgevingen geklassificiererd als verwuilingsgraad 2.

9. Specificities

Dit toestel is nicht gekalibreerd bij aankoop!

Normen:

Gebruik dit toestel alleen voor metingen in CAT I, CAT II, CAT III en CAT IV-omgevingen (zie §7).

Gebruik dit toestel alleen in een omgeving met verwuiligingsgraad 2 (zie §8).

Ideale omgevingstemperatuur:

temperatuur: 0^ tot 40^ (32°F tot 104°F)

relatieve vochtigkeit: max. 80% RH

hoogte: max. 2000 m (6560 ft)

spanning 700 V

beveiling door zekering

F0.5 A/1000 VDC, 6.75 x 33 mm

F15 A/1000 VDC, 6.75 x 33 mm

voeding. 1x3,7V (meegelev.)

display LCD, 40000 counts

bereikmodus... automatisch + manueel

continuiteitszoemer .

diodetest .ja

batterij-laag-indicatie. .

dataholdfunctie . ja

DVM901

achtergrondverlichting . . . . . . . . . . . . . . .

automatische uitschakeling. .

afmetingen 190 x 100 x 40 mm

gewicht (met batterij) 320 g

opslagtemperatuur

temperatuur -20 °C tot 60 °C

Impedantie: 10M, < 100M voor het 40mV / 400mV -bereik

9.2 WISSELSPANNING

Δ	Voer geen metingen uit in circuits met spanningen > 700 VDC of > 700 VAC
bereik	resolutie	nauwkeurigheid
40 mV	1 μV	± (1.0 % + 10)
400 mV	10 μV	± (0.8 % + 10)
4 V	100 μV
40 V	1 mV
400 V	10 mV
700 V	100 mV	± (1.2 % + 10)

AC true RMS

Frequeniebereik: 40 Hz-1 kHz

Beveiling gegen overbelasting: 700 V DC of AC rms

Impedantie: 10 MΩ, < 100 MΩ voor het 40 mV/400 mV-bereik

9.3 GELIJKSTROOM

Δ	Voer geen metingen uit in circuits met spanningen > 700 VDC of > 700 VAC
bereik	resolutie	nauwkeurigheid
400 μA	0.01 μA	± (1.0 % + 2)
4000 μA	0.1 μA
40 mA	1 μA
400 mA	10 μA
4 A	100 μA	± (2.0 % + 3)
15 A	1 mA

Max. stationaire stroom bij continu testen: 1 A

9.4 AC-STROOM

Δ	Voer geen metingen UIT in circuits met spanningen > 700 VDC of > 700 VAC
bereik	resolutie	nauwkeurigheid
400 μA	0.01 μA	± (1.2 % + 10)
4000 μA	0.1 μA
40 mA	1 μA
400 mA	10 μA
4 A	100 μA	± (1.5 % + 10)
15 A	1 mA

AC true RMS

Frequeniebereik: 40 Hz-1 kHz

Beveiling gegen overbelasting: zekering F0.5 A/700 V, zekering

F15 A/700 V

Max. stationaire stroom bij continu testen: 1 A

9.5 WEERSTAND

Δ	Voer geenesterstandsmetingenuit in circuits waarop spanning aanwezig is
bereik	resolutie	nauwkeurigheid
400 Ω	0.01 Ω	± (1.0 % + 10)
4 kΩ	0.1 Ω	± (0.5 % + 10)
40 kΩ	1 Ω
400 kΩ	10 Ω
4 MΩ	100 Ω
40 MΩ	1 kΩ	± (1.0 % + 10)

Bveiliging gegen overbelasting: 700 V DC of AC rms

9.6 CAPACITEIT

Δ	Voer geen capaciteitsmetingen UIT in circuits waarop spanning aanwezig is
bereik	resolutie	nauwkeurigheid
9.999 nF	1 pF	± (5.0 % + 10)
99.99 nF	10 pF	± (3.0 % + 10)
999.9 nF	100 pF	± (2.5 % + 5)
9.999 μF	1 nF
99.99 μF	10 nF	± (5.0 % + 10)
999.9 μF	100 nF	± (10.0 % + 20)
9.999 mF	1 μF
99.99 mF	10 μF

Beveiling gegen overbelasting: 700 V DC of AC rms

bereik	Voer geen diode- of continuiteitsmetingen UIT in circuits waarop spanning aanwezig is
	omschrijving	meetvoorwaarde
	voorwaartse spanning van de diode bij benadering	DC-doorlaatstroom ± 1,5 mA DC-sperspanning ± 2.7 V
	ingebouwde zoemer bij waterranden < 50 Ω	nullastspanning ± 1 V

Gevoeligheid : sinusgolf 0.6 V rms, 1.5 V rms voor 9.999 MHz
Bveiliging gegen overbelasting: 700 V DC of AC rms

9.9 WERKCYCLUS

0.1-99%: ± (2.0% + 2), frequenie < 10 kHz

Gevoeligheid : sinusgolf 0.6 V rms

Bveiliging gegen overbelasting: 700 V DC of AC rms

9.10 TEMPERATUUR

bereik	nauwkeurigheid		resolutie
°C/°F	-20 tot 150 °C	± (3 °C + 3)	1 °C/1 °F
	-4 tot 302 °F	± (5 °F + 5)
	151 tot 1000 °C	± (3 % + 3)
	303 tot 1832 °F	± (3 % + 5)

NiCr-NiSi-sensor

De ingebouwde zoemer klinkt bij aanwezigep spanning.

V. 02 - 29/01/2020 27 ©Velleman nv

10. Gebruik

10.1 DC- + AC-SPANNINGSMETING

Voer geen metingen UIT in circuits met spanningen >700 VDC of >700 VAC

Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms.

Houdijdens metingen uw vingers steeds darüber de beschermingsrand van de meetpennen!

1. Zet de draaischakelaar in de gewenste mV≤ - of v≤ -positie.
2. Sluit het rode meetsnoer aan op de "VΩHz"-bus en het Zwarte meetsnoer op de "COM"-bus.
3. Druk op SELECT en selecteer de "DC"- of "AC"-meting.
4. Sluit de meetsnoeren aan op de meetbron.
5. De meetwaarde worden met de polariteit van de rode meetsnoer op de LCD-display weergegeven.
6. In AC-bereik, druk op "Hz/%" om de freiagentie of werkcyclus te meten.

Opmerkingen

• Als het bereik Niet op voorhand gekend is,zet de vereikschakelaar op de hoogste stand en verminder tot de juiste aflezing worden bereikt.
• Als de waarde buiten het meetbereik valt, verschijnt op de display OL of -OL. Stel een hoger bereik in.
• De maximale ingangsspanning bedraagt 700 V rms.

10.2 GELIJKSTROOMMETINGEN (DC)

Voer geen metingen UIT in circuits met spanningen >700 VDC of >700 VAC

Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms.

Houdijdens metingen uw vingers steeds darüber de beschermingsrand van de meetpennen!

1. Zet de draaischakelaar in de gewenste A = , M A = - of A = `- -positie.
2. Sluit het rode meetsnoor aan op de "μAmA"-bus en het Zwarte meetsnoor op de "COM"-bus. Sluit het rode meetsnoor aan op de "15A"-bus voor metingen:tussen 600mA en 15A).
3. Druk op SELECT en selecteer de "DC"- of "AC"-meting.
4. Sluit de meetsnoeren IN REEKS aan op het circuit waarvan u de belasting wilt meten.

DVM901

1. De meetwaarde worden met de polariteit van de rode meetsnoer op de LCD-display weergegeven.
2. In AC-bereik, druk op "Hz/%" om de freiagentie of werkcyclus temen.

Voer geen onderstandsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor dat alle condensatoren in het circuit volledig ontladen zijn.

1. Zet de draaischakelaar in de gewenste + -positie.
2. Sluit het rode meetsnoer aan op de "VΩHz"-bus en het Zwarte meetsnoer op de "COM"-bus.
3. Sluit de(meetsnoeren aan op de wonderd. De meetwaarde wordt op de LCD-display weergegeven.

10.4 CAPACITEITSMETINGEN

Voer geen capaciteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladenংn.

1. Sluit het rode meetsnoer aan op de "VΩHz"-bus en het Zwarte meetsnoer op de "COM"-bus.
2. Zet de draaischakelaar in het gewenste '' -bereik.
3. Sluit de meetsnoeren aan op de meetbron. Demeetwaarde worden op het LCD-display weergegeven.

10.5 DIODE EN CONTINUITEITSTEST

Voer geen diode- of continuiteitsmetingenuit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladenংn.

1. Sluit het rode meetsnoer aan op de "VΩHz"-bus en het Zwarte meetsnoer op de "COM"-bus.
2. Zet de draaischakelaar in de gewenste + -positie.
3. Druk op SELECT en selecteer de diode- of continuiteitsmeting.
4. Voor diodemeting, sluit het rode meetsnoer aan op de anode van de diode en het zwarte meetsnoer op de kathode van de diode. Het voorwaartse spanningsval van de diode worden op de display weergegeven.

Voor continuiteitsmeting, sluit de meetsnoeren aan op de twee punten van het circuit dat u wilt meten. De ingebouwde zoemer werkklinkt als er continuiteit is

10.6 FREQUENTIE- EN WERKCYLCUS-METINGEN

Voer geen freiagentie- of continuiteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

1. Plaats de draaischakelaar op "Hz".
2. Sluit het rode meetsnoor aan op de "VΩHz"-bus en het Zwarte meetsnoor op de "COM"-bus.
3. Druk op "Hz/%" en selecteer de frequentie- of werkcyclusmeting.
4. Sluit de meetsnoeren aan op de meetbron. Demeetwaarde worden op het LCD-display weergegeven.

10.7 TEMPERATUURMETING

1. Sluit de rode banaanplug aan op de "the "VΩHz"-bus en de zwarte op de "COM"-bus".
2. Zet de draaischakelaar in de ^ / ^^ -positie.
3. Druk op SELECT en selecteer de °C- of °F-meting.
4. Plaats de meetsonde in het te meten veld en lees het resultaat op het LCD-display.

10.8 BATTERIJTEST

1. Sluit het rode meetsnoer aan op de "μAmA"-bus en het zwarte op de "COM"-bus.
2. Zet de draaischakelaar op de "1.5V"-, "9V"- of "12V"-positie.
3. Plaats de meetsonde in het te meten veld en lees het resultaat op het LCD-display.

10.9 NCV-METING

1. Plaats de draaischakelaar op "NCV".
2. Houd de sensor bij de te meten bron. De ingebouwde zoemer werkblinkt bij een aanwezige spanning van ≥ 90 V AC rms.

Opmerkingen

1. Zelfs al werkklinkt de zoemer Niet, kan er een spanning aanwezig zijn. Vertrouv weten enkel op contactloze spanningsmetingen. Het type isolatie, het stekkertypee en andere factoren können de contactloze meting sterk beinvloeden.
2. Wanner de meter spanning waarneemt, zal de waarnemingsled lichten.
3. Houd het toestel tijdens de test weg van elektrische ruisbronnen zoals fluo- en dimbare lichten, motoren, enz. Deze storingsbronnen hunnen een contactloze meting veroorzaken en een foute test opleveren.

10.10 DATA HOLD

Druk op HOLD om de uitgelezen waarde te vergrendelen. Het DH-symbool verschijnt op het scherm. Druk nogmaals om te verlaten. Druk nogmaals om te verlaten.

10.11 MAX/MIN HOLD

Druk op MAX/MIN om de uitgelezen minimum- of maximumwaarde op het scherm te bevriezen. Houd de knop gedurende 2 seconden ingedrukt om te ontgrendelen.

10.12 RELATIEVE METING

Druk op REL om de relatieve waarde te meten. Wijzig de automatische bereikmodus maar manuele bereikmodus. Druk nogmaals om te verlaten. Deze functie werkt nicht voor Hz / % -metingen.

11. Batterijen en zekeringen verrangen

Δ	WAARSCHUWING: Om elektrische schokken te vermiijden, ontkoppel.altijd de meetsn{oeren alvorens de behuizing te openen. Om brand te voorkomen, gebruik enkel zekeringen metdezelfde specificaties zoals aangegeven in deze handleiding. Opmerking: zie waarschuwing op de acheerkant van het toestel
➀	Er+zijn geen onderdelen in het toestel die door de gebruiker gerepareerd+kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.
Δ	Ontkoppel de meetsn{oeren van het meetcircuit en ontkoppel de meetsn{oeren voor u de batterijen of zekeringen verrangt.

• Plaats een neue batterij wonneer "E+ op de display verschijnt.
• Zekeringen要去en slechts zelden worden verwangen en een gesprongen zekering is bijna.altijd het gevolg van een menselijkke fout.

De batterij verrangen:

• Schakel de meter UIT.
• Verwijder de schroef aan deijkenkant van de behuizing en open het batterijvak voorzichtig.
• Verwijder de oude batterij enplaats een neue.
• Sluit de behuizing en draai de schroef vast.

Batterij: 1x 3.7 V. Respecteer de polariteit.

Zekeringen: F0.5 A/1000 V, 6.75 x 33 mm, F15 A/1000 V, 6.75 x 33 mm Sluit de behuizing zorgvuldig.

12. Problemen en oplossingen

Functioneert het toestel zicheer correct tijdens het meten, dan is de interne zekering defect.

Een lage batterijspanning kan leiden tot onnauwkeurige metingen. Vervang de batterij regelmatig.

(tip: Vermindert de Lichtsterkte van de weitergrondverlichting/LCD-display, dan is de batterij bijna leeg.)

Gebruik dit toestel enkel met originele accessoires. Velleman nv is nicht aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatatie over dit product en de LASTE versie van deze handleiding, zie www.velleman.eu. De informatatie in deze handleiding kan te allen tjnde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSrecht

Velleman nv heeft het auteursrecht voor deze handleiding. Alle weltwijdre rechten voorbehouden. Het is Niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechtebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds+zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdweit op dit moment producten in meer dan 85 landen. Al once producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijkke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan once producten op regelmatte tijdstippen een extra kwaliteitiscontrole, zowel door once eigien kwaliteitsafdeling als door externe gespecialiseerde organisations. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kut u steeds een beroep doen op once waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voir Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis reparatie of verwanging van een articel onmogelijk is of indien de kosten hiervoor buiten verhouding zich, kan Velleman® beslissen het desbeteffende articel te verwangen door een gelijkwaardig articel of de aankoopsom van het articel gedeelrijk of volledig terug te betalen. In dat geval krijgt u een verwangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot eenaar na aankoop en levering, of een verwangend product gegen 50% van de kosprijs of terugbetaling van 50% bij ontdekking na eenaar tot 2aar.

Valt Niet onder waarborg:

• allerechtstreekse of onrechtstreekse schade na de leveringveroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil,vocht...),en door het toestel,alsook zichin inhoud (bv. verlies van data),vergoedng voor eventuele winstderving.

• verbruiksgoederen, onderdelen of hulpstukken die onderhevig zich aan veroudering door normala gebruik zoals bv. batterijen (zowel oplaadbare als Niet-oplaadbare, ingebouwd of cervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

• defecten ten gevolge van brand, waterschade, bliksem, oncevallen, naturuarrampen, enz.

• defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

• schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik worden de garantieperiode herleid tot 6 maand).

• schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

• alle schade door wijzigingen, reparaties of modificationsuitgevoerd door derden zonder toestemming van Velleman®

• Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zichn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijkke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foulomschrijving bij.

Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog een's na of er geen voor de hand ligende reden is waarom het toestel Niet hier behoren werk (zie handleiding). Op deze wijze kunt u kosten enijd besparen. Denk eraan dat er ook voor ni:tdefecte toestellen een kosten voor controle aangerekend kan worden.

• Bij reparations buiten de waarborgperiode zullen transportkosten aangerekend worden.

• Elke commerciele garantie LAST deze rechten onverminderd.

Bovenstaande opsomming kan eventuele aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).

FR
