MANUAL DE UTILIZADOR RT210WM2110 TCL

Máquina de hielo....P8

■ Leia atentamente as instruções de funcionamento antes de ligar e mantenha-as de forma adequada.

- Os produtos podem estar sujeitos a alterações sem aviso prévio.

TCL

The Creative Life

Frigorífico Doméstico de Duas Portas Manual de Instruções

PT

RT210WM2110

RT210WM2110GR

RT210WM2110CY

Conteúdos

Obrigado por comprar um frigorífico TCL. Queremos aqui expressar o nosso agradecimento. Bem-vindo à utilização do frigorífico TCL. Iremos fazer o nosso melhor para fornecer-lhe um serviço de qualidade.

Instruções de segurança....P2

Introdução do produto ......P5

Manuseio e posicionamento....P6

Preparações prévias à utilização....P7

Teclas de operação....P7

Regulação de temperatura....P7

Armazenamento de comidas ......P8

Descongelamento....P8

Compensação de temperatura auto-induzida ......P8

Produtor de gelo....P8

Método de desmontagem e montagem do acessório ......P9

Cuidado e manutenção ......P9

Análise de falha....P10

Não-falha....P10

Parâmetro técnico e Conteúdo da embalagem....P11

1. Este aparelho não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimento, a menos que tenham sido supervisionadas ou instruídas sobre a utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
2. Se o cabo de alimentação estiver danificado, ele deve ser substituído pelo fabricante, o seu agente de serviço ou pessoas similarmente qualificadas, de forma a evitar perigo.
3. Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se tiverem sido supervisionadas ou instruídas sobre a utilização do aparelho de forma segura e que entendam os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção do utilizador não deve ser realizada por crianças sem supervisão.
4. AVISO: Mantenha as aberturas de ventilação, no compartimento do aparelho ou na estrutura interna, livres de obstrução.
5. AVISO: Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelamento, além dos recomendados pelo fabricante.
6. AVISO: Não danifique o circuito refrigerante.
7. AVISO: Não utilize aparelhos elétricos dentro dos compartimentos de armazenamento de alimentos do aparelho, a menos que sejam do tipo recomendado pelo fabricante.
8. Não armazene neste aparelho substâncias explosivas, como latas de aerossóis com um propulsor inflamável.
9. Este aparelho foi projetado para ser utilizado em aplicações domésticas e similares, tais como
10. Áreas de cozinha de colaboradores de lojas, escritórios e outros ambientes de trabalho;
    – Casas rurais e por clientes em hotéis, motéis e outros ambientes de tipo residencial;
    – Ambientes do tipo bed and breakfast;
11. Catering e aplicações similares não comerciais.

1. Aviso

Aviso: Não é permitida qualquer barreira em redor do aparelho ou na estrutura incorporada, de forma a garantir uma ventilação livre.

Aviso: É proibido acelerar o processo de descongelamento com qualquer equipamento mecânico ou através de outro método, exceto pelo método recomendado pelo fabricante.

Aviso: Nunca danifique o circuito de refrigeração.

Aviso: Nunca utilize qualquer aparelho elétrico na câmara de alimentos do aparelho, exceto o tipo recomendado pelo fabricante.

Aviso: Nunca coloque a bebida líquida ou os alimentos contidos num recipiente de vidro, na câmara de congelamento, por risco de rachaduras.

Aviso: Se desligado, o frigorífico deverá ser ligado 5 minutos depois, por risco de dano no compressor.

Aviso: Se qualquer parte viva, ruído anormal, cheiro, fumo ou outra anormalidade for encontrada durante a utilização, é necessário desligar o aparelho imediatamente e entrar em contacto com o departamento de serviço pós-venda da empresa em tempo útil.

Aviso: nunca coloque os seus dedos ou mãos sob o frigorífico, especialmente na parte traseira do frigorífico; caso contrário, poderá sofrer ferimentos pela ponta afiada.

Aviso: As crianças não devem brincar com o frigorífico ou subir ao mesmo. A operação do mesmo por parte de crianças deve ser supervisionada pelos pais por risco de perigo.

Aviso: Nunca coloque a mão entre as portas para abrir ou fechar a porta por risco de entalamento dos seus dedos. A maçaneta deve ser utilizada para abrir ou fechar a porta.

Aviso: Nos tipos de clima classificados como SN, N e ST, a gama operacional de ambiente do aparelho é de 10°C\~38°C; nos tipos de clima SN, N, ST e T, a gama operacional de ambiente do aparelho é de 10°C\~43°C. Se o aparelho operar fora do tipo de clima classificado (faixa de temperatura ambiente), ele poderá não manter a temperatura interna satisfatória.

Aviso: risco de fogo / materiais inflamáveis

Aviso: Ao posicionar o aparelho, certifique-se de que o cabo de alimentação não se encontra preso ou danificado.

Aviso: Não coloque várias tomadas portáteis ou fontes de alimentação portáteis perto do aparelho.

É permitido o carregamento e descarregamento de aparelhos de refrigeração por parte de crianças de 3 a 8 anos.

Abrir a porta por longos períodos pode causar um aumento significativo da temperatura nos compartimentos do aparelho.

Limpe regularmente superfícies que possam entrar em contacto com alimentos e sistemas de drenagem acessíveis.

Limpe os tanques de água se não tiverem sido utilizados por mais de 48 h; lave o sistema de água ligado a uma fonte de água se a água não tiver sido extraída por mais de 5 dias.

Armazene a carne crua e o peixe em recipientes adequados no frigorífico, para que não entrem em contacto ou pingue sobre outros alimentos.

Os compartimentos de alimentos congelados de duas estrelas são adequados para armazenar alimentos pré-congelados, armazenar ou fazer gelado e fazer cubos de gelo.

Os compartimentos de uma, duas e três estrelas não são adequados para o congelamento de alimentos frescos. Se o aparelho de refrigeração for deixado vazio por longos períodos, desligue, descongele, limpe, seque e deixe a porta aberta para evitar o desenvolvimento de mofo no aparelho.

2. Precauções

Precauções: A fonte de alimentação deste produto deve ser uniforme com a fonte de alimentação mencionada na placa de identificação, devendo ser utilizada a tomada padrão independente de 3 orifícios (acima de 10A, e aterrada de forma fiável). Uma tomada não deve ser partilhada por mais do que um aparelho; caso contrário, poderá ser originado um incêndio causado por sobreaquecimento.

Precauções: Nunca puxe o cabo de energia com a mão. É necessário segurar e desligar o cabo de energia da tomada para desligar a fonte de alimentação. O cabo de alimentação ou conector não deve ser tocado com as mãos molhadas por risco de de choque elétrico.

Precauções: O fio de energia não deve ser espremido pelo refrigerador ou qualquer carga pesada, não devendo ser dobrado de forma extrema. O dano ou descascamento do fio elétrico pode resultar em incêndio ou choque elétrico. Se o fio elétrico estiver danificado ou cortado, entre em contato imediatamente com o departamento de serviço pós-venda.

Precauções: Nenhum material inflamável ou explosivo, ácido corrosivo ou alcalino é permitido no frigorífico.

Instruções de segurança

Precauções: O frigorífico não deve ser utilizado à chuva ou sob exposição solar.

Precauções: É proibido colocar o recipiente com líquido no frigorífico, pois a quebra ou rotação do recipiente pode afetar o isolamento elétrico do frigorífico, resultando em choque elétrico ou incêndio.

Precauções: O frigorífico não deve ser desmontado ou modificado sem permissão. A reparação do frigorífico deve ser realizada pelo especialista.

Precauções: Em caso de fuga de qualquer gás inflamável, como gás de carvão, é necessário fechar primeiro a válvula de vazamento e posteriormente abrir a janela para ventilação, sendo proibido desligar imediatamente o conector do frigorífico por risco de incêndio ou explosão devido a faísca elétrica.

Precauções: Aparelhos frigoríficos - em particular um frigorífico-congelador Tipo I - podem não funcionar de forma consistente (possibilidade de descongelamento do conteúdo ou de a temperatura ficar demasiado quente no compartimento dos congelados) quando instalados durante um longo período de tempo abaixo da gama de temperaturas para a qual o aparelho frigorífico foi concebido;

Precauções: O facto de as bebidas efervescentes não deverem ser armazenadas em compartimentos ou armários de congelação de alimentos ou em compartimentos ou armários de baixa temperatura, e de alguns produtos como os gelados de água não deverem ser consumidos demasiado frios.

Precauções: A necessidade de não exceder o(s) tempo(s) de armazenamento recomendado(s) pelos fabricantes de alimentos para qualquer tipo de alimento.

Precauções: Os cuidados necessários para evitar um aumento indevido da temperatura dos alimentos congelados durante a descongelamento do aparelho frigorífico, tais como embrulhar os alimentos congelados em várias camadas de jornal.

Precauções: O facto de um aumento da temperatura dos alimentos congelados durante o descongelamento manual, manutenção ou limpeza pode encurtar o tempo de armazenamento.

Precauções: Os cuidados necessários em relação à comida congelada armazenada no caso de período de não funcionamento prolongado do aparelho de refrigeração (interrupção da alimentação ou falha no sistema de refrigeração).

Precauções: A acção a ser tomada quando a aparelho de refrigeração é desligado e retirado de serviço durante um período de tempo curto ou longo (por ex. esvaziar, limpar e secar, e a(s) porta(s) ou tampa(s) entreaberta(s)).

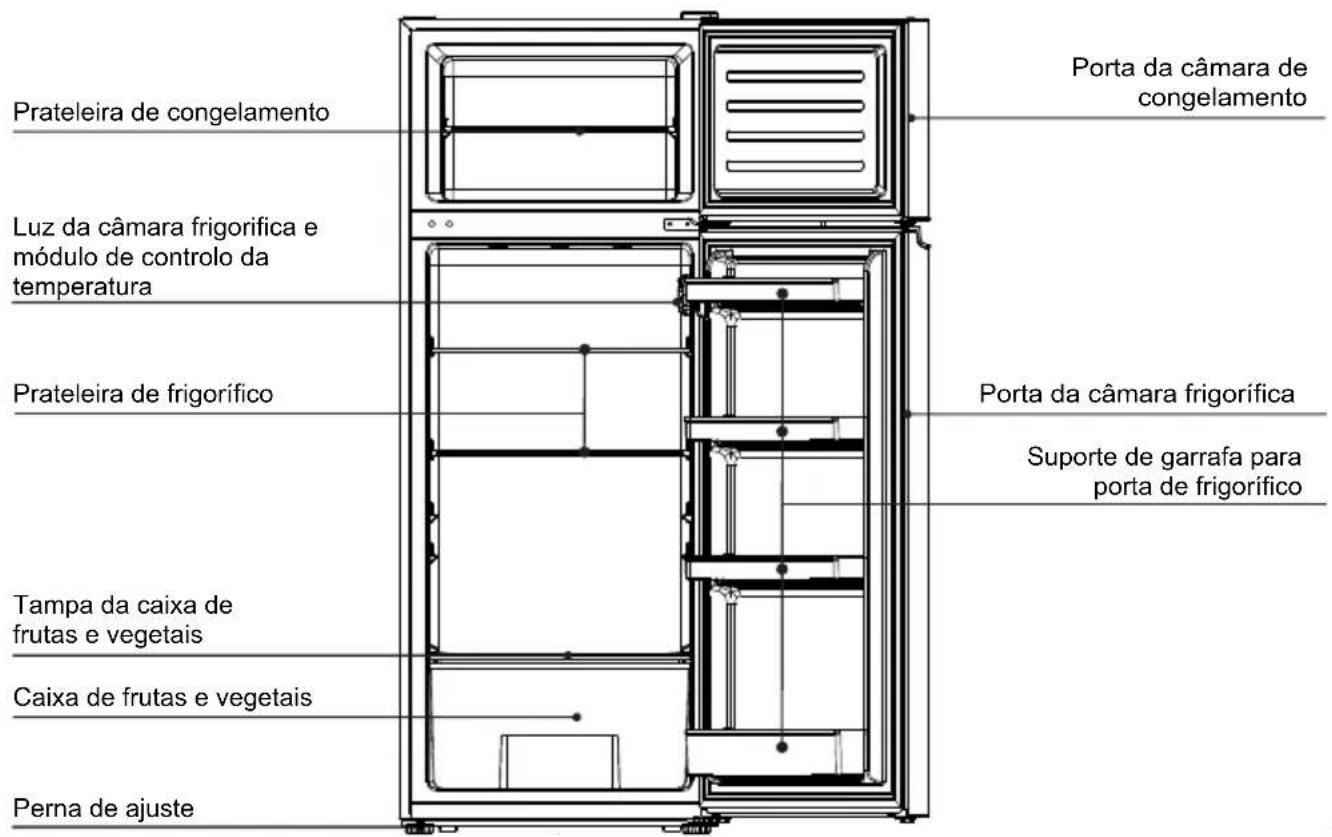

Introdução do produto

Prateleira de congelamento Luz da câmara frigorífica e módulo de controlo da temperatura Prateleira de frigorífico Tampa da caixa de frutas e vegetais Caixa de frutas e vegetais Perna de ajuste Porta da câmara de congelamento Porta da câmara frigorífica Suporte de garrafa para porta de frigorífico

As imagens são unicamente para referência. Consulte o objecto

PT

Características

• Proteção ambiental, aplica materiais sem CFC, 80% dos principais materiais podem ser reciclados;
  – Gavetas transparentes com aspeto transparente, nas quais os alimentos contidos podem ser observados de forma fácil;
• As prateleiras de refrigeração de vidro temperado são ajustáveis em altura, à prova de desgaste, à prova de calor e práticas;
• Este produto adota o eficiente compressor silencioso de marca internacional e de tecnologia de espuma para caixas especial, apresentando baixo ruído, baixo consumo de energia e sendo mais adequado para fins familiares e comerciais.

Alerta morno:

O seu produto pode não ser completamente igual ao apresentado nas instruções caso seja um produto melhorado. Mas o desempenho e método de aplicação não são alterados. Não se preocupe com a utilização.

Manuseio e posicionamento

Deve haver algum espaço em redor do frigorífico, conforme mostrado na figura.

>30cm >10cm >10cm

Durante o manuseio, o lado da porta do frigorífico não deve entrar em contacto com as ferramentas de manuseio

<45°

O frigorífico deve ser colocado num ambiente seco, com boa ventilação, longe da luz solar direta e de fontes de calor.

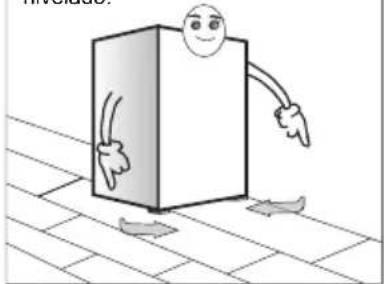

O frigorífico deve ser colocado na superfície plana e firme. Se o chão não for plano, ajuste a perna de ajuste de forma a mantê-lo nivelado.

Nunca coloque o frigorífico num ambiente muito frio que possa congelar.

A remoção da base de espuma é benéfica para a dissipação de calor do fundo e pode evitar incêndio.

- São necessárias pelo menos duas pessoas no manuseio do frigorífico –uma levanta a parte superior da parte traseira, a outra segura pela parte inferior (se uma parte estiver presa, é bastante perigoso e pode causar acidentes).

- Ao mover o frigorífico, a corrediça inferior pode danificar e arranhar o chão. Se precisar de mover o frigorífico por uma grande distância, os acessórios internos devem ser fixados com fita adesiva. Caso contrário, os acessórios podem ficar danificados devido a colisões.

- Por favor, coloque o frigorífico numa posição com pouca vibração ou pouca exposição à vibração. Para utilizadores numa área com sismos frequentes, prenda o frigorífico à parede ou poste. De outra forma, a queda do frigorífico originará um acidente.

- Deve ser deixada uma folga suficiente. Se o espaço livre for muito pequeno ou forem colocados bens no topo ou perto das laterais, ou colados nas mesmas, a dissipação de calor do frigorífico será afetada, causando assim um desperdício desnecessário de energia elétrica, bem como a queimadura da parede e de outros bens; o contacto entre a parte traseira e a parede causará vibração e ruído; - Ajuste a parte frontal e a perna de ajuste do frigorífico de forma a nivelá-lo. Um desnível do frigorífico causará vibração e ruído.

Preparações prévias à utilização

1. Remova todos os conjuntos de embalagem, como a fita de fixação de caixa, etc., especialmente a base de espuma.
2. Utilize um pano húmido e quente para limpar o interior e o exterior do frigorífico (é possível adicionar detergente neutro em água morna).
3. Depois de nivelar e limpar o frigorífico, deixe-o em repouso por cerca de 2 horas antes de ligar o cabo de energia para ligar, e resfrie o congelador por 2 a 3 horas antes de armazenar os alimentos.

Teclas de operação

Regulação de temperatura

- A temperatura interior do frigorífico é controlada pelo controlador de temperatura montado na câmara frigorífica, o qual dispõe de 8 posições (0, 1, 2,.....7). Painel de combinação de indicadores de controlo de temperatura - A temperatura interior do frigorífico desce gradualmente quando o manípulo de controlo está no 0 → 7; inversamente, a temperatura aumenta gradualmente;

- O uso pode fazer variar o manípulo de controlo de temperatura para diferentes posições com base no ambiente de serviço do frigorífico e em situações específicas dos alimentos armazenados;

- A temperatura interior do frigorífico pode variar em função das diferentes posições em que o manípulo de controlo da temperatura estiver posicionado, e neste período o consumo de energia será diferente;

- Para obtenção dos melhores resultados no efeito de preservação e consumo de energia, os valores de regulação recomendados são os seguintes:

Posição 4\~\~6 no verão, posição 4 na primavera e outono e posição 2\~\~4 no inverno.

Painel de combinação de indicadores de controlo da temperatura

Teclas de operação

Armazenamento de comidas

Câmara frigorífica (2°C\~8°C)

• A câmara de refrigeração é utilizada principalmente para armazenar alimentos de curto prazo, como leite, ovos e bebidas engarrafadas.
  – Legumes, melões e frutas devem ser colocados na caixa de frutas e legumes, de forma a evitar a perda de água.
• Os alimentos cozidos devem ser colocados no frigorífico após serem embalados com os sacos de conservantes, de forma a evitar que a parte traseira gele e que o consumo de energia aumente.

Câmara de congelação (-22°C\~-15°C)

– A câmara de congelamento é utilizada para os alimentos serem armazenados a longo-prazo.
- Peixe e carne a congelar devem ser cortados em pequenos pedaços, embalados separadamente em sacos de conservação e posteriormente colocados na gaveta do congelador.
- O recipiente de vidro ou o recipiente selado contendo líquido não deve ser armazenado na câmara de congelamento, de forma a evitar o risco de explosão devido ao congelamento.
– Os alimentos frescos não devem ser armazenados juntamente com os alimentos congelados.
– Não coloque os alimentos perto da parede interior do congelador de forma a evitar que os alimentos e a parede sejam juntamente congelados.

Descongelamento

Descongelar a câmara frigorifica

Se detetar uma camada de gelo fina na parte de trás da câmara frigorífica e o efeito de refrigeração for afetado, descongele a câmara frigorífica primeiro. Para descongelar, rode o manípulo de controlo de temperatura para a posição “0? e rode-o para a posição original quando o gelo tiver desaparecido.

Descongelar a câmara de congelação

Se detetar uma camada de gelo fina no evaporador da câmara de congelação, é necessário descongelar. Retire a ficha da tomada e desligue o frigorífico, retire a gaveta da câmara de congelação e mantenha a porta do frigorífico aberta. Depois do gelo derreter automaticamente, limpe a água do evaporador, a porta e a gaveta com um pano seco e limpo, e volte a colocar a gaveta no compartimento do congelador.

Nota:

1. Não utilize ferramentas metálicas para descongelar para evitar danificar o frigorífico.
2. Não descongele o frigorífico com dispositivos de aquecimento eléctrico.

Compensação de temperatura auto-induzida

Quando a temperatura ambiente for inferior a 10º C, o produto iniciará automaticamente a função de compensação de aquecimento eléctrico, de fácil utilização.

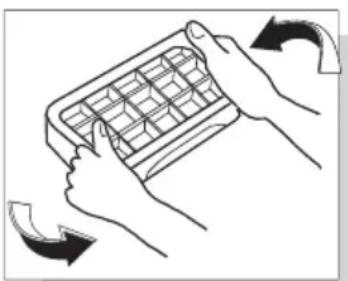

Produtor de gelo (Se o aparelho o tiver)

Encha 4/5 da caixa de fazer gelo com água e coloque-a na câmara de congelamento. Depois de a água na caixa se transformar em gelo, torça a caixa levemente, de forma a separar o gelo da caixa.

Contudo, não dobre a Caixa. Ao separar o gelo, envolva a caixa com uma caixa seca, de forma a evitar queimaduras de dedo.

Método de desmontagem e montagem do acessório

– Prateleira de vidro na câmara frigorífica: a altura da prateleira é ajustável, o que facilita o armazenamento de artigos com diferentes volumes. Puxe a prateleira para fora e para cima, de forma ligeira, para removê-la.
– Caixa de legumes e verduras: para armazenar legumes e frutas. Pode ser removida puxando para fora.
– Gaveta na câmara de congelação: para armazenar alimentos a conservar a longo prazo, tais como carne e peixe. Pode ser removida puxando para fora e levantando para cima.

Dicas úteis: Recomenda-se colocar um pedaço grande de carne apenas após este ser cortado em pequenos pedaços, de forma a evitar cortes difíceis após este ter sido congelado. Os alimentos de congelamento rápido devem ser distribuídos uniformemente e armazenados juntos após serem congelados.

- Base de garrafas na porta frigorífica: armazenamento de ovos, várias bebidas engarrafadas e outros produtos diversos. Pode ser retirada levantando-a ligeiramente.

Nota: Não puxe a base de garrafas da porta do frigorífico, à força, durante a desmontagem, de forma a evitar danos no frigorífico.

Retire puxando para cima e para fora de forma ligeira

Retire puxando para fora e para cima de forma ligeira

Cuidado e manutenção

Sugere-se a manutenção do frigorífico uma vez por mês; - Desligue a tomada de forma a evitar choques elétricos; - Utilize um pano húmido ou detergente neutro (essência de limpeza) de forma a limpar a contaminação por óleo e outras sujidades. Depois remova completamente o detergente.
– Não utilize detergente alcalino, sabão em pó, gasolina e álcool, talco, etc.; caso contrário, as camadas ou plásticos podem ser danificados;
- Limpe regularmente o corpo do frigorífico e limpe o pó da base de forma a manter o frigorífico limpo.

Inspeções após manutenção:

1. Se existem danos na linha de energia e no cabo;2. Se existem poeiras no cabo de energia;3. Se existe calor anormal no cabo;4. Se a tomada está solta;5. Se o cabo se encontra totalmente inserido.

Remova o cabo de energia do frigorífico antes de limpá-lo

Por favor, utilize detergente neutro

Nota:

Se a linha de energia e a ficha estiverem danificados e houver poeira, podem ocorrer choque elétrico ou incêndio; Após desligar a ficha, são necessários 5 minutos antes de voltar a ligá-la;

Não coloque as suas mãos por baixo do frigorífico para que evite magoar-se.

Análise de falha

Os seguintes itens devem ser inspecionados antes que ocorram falhas que requeiram manutenção:

Falhas: O frigorífico não funciona. O efeito de refrigeração é fraco

Causas: 1. Verifique a ligação da fonte de alimentação. 2. Verifique se o frigorífico se encontra exposto a luz solar direta ou a alguma fonte de calor por perto. 3. Verifique se existe espaço de dissipação de calor à volta do frigorífico.

Soluções: 1. Ligue a fonte de alimentação. 2. Desloque o frigorífico para um sítio sem exposição direta solar e sem fontes de calor. 3. Deixe espaço suficiente entre o frigorífico e a parede.

Falhas: Alimentos na câmara frigorífica encontram-se congeladas.

Causas: 1. Verifique se a configuração de temperatura se encontra demasiado baixa. 2. Verifique se se encontram alimentos com muita água demasiado perto da parede traseira.

Soluções: 1. Aumenta adequadamente a temperatura. 2. Desloque os alimentos com muita água para o lado da porta da prateleira de vidro.

Falhas: Existe um som anormal no frigorífico

Causas: 1. Verifique se o botão do frigorífico se encontra estável. 2. Verifique se o frigorífico se encontra demasiado perto da parede. 3. Verifique se o frigorífico toca em outros objetos.

Soluções: 1. Ajuste a perna de ajuste inferior de forma a estabilizar o frigorífico. 2. Deixe espaço suficiente à volta do frigorífico. 3. Remova os obstáculos.

Falhas: Existe um odor anormal no frigorífico

Causas: 1. Verifique se os alimentos se encontram embalados para armazenamento. 2. Verifique se o frigorífico se encontra limpo. 3. Verifique se os alimentos se encontram armazenados há demasiado tempo.

Soluções: 1. Alimentos selados para armazenamento. 2. Limpe regularmente o frigorífico. 3. Não armazene alimentos durante demasiado tempo.

Não-falha

Fenómeno: Febre ou calor em dois lados e espaçamento da superfície da peça entre a câmara frigorífica e a câmara de congelamento.

Causa: Os tubos do frigorífico (condensador, tubos anti-embaciamento) encontram-se em dois lados e na parte frontal do frigorífico para dissipação de calor e de forma a evitar a condensação.

Fenómeno: A porta está muito fechada e não é fácil de abrir

Causa: A reabertura da porta imediatamente após o seu fecho é difícil porque o ar quente entra no frigorífico e contrai-se para produzir diferença de pressão. É fácil abrir a porta após uns momentos.

Fenómeno: Existe ondulação de água no frigorífico

Causa: Ao ligar ou parar o compressor, o frigorífico fará tal som; a água produzida após o descongelamento também fará tal som.

Fenómeno: Existe um som de "Clique" ou de tique no frigorífico

Causa: O encolhimento e o inchaço da caixa fará tal som; Quando a caixa estiver fria ou a porta estiver aberta, este som irá ocorrer;

Fenómeno:Há um zumbido no frigorífico.

Causa: O funcionamento do compressor fará tal som (se o frigorífico não se encontrar nivelado, este som será mais elevado)

Fenómeno: Há condensação ou congelamento da superfície da porta da câmara de congelação ou da superfície dos alimentos.

Causa: A temperatura ou humidade em torno do frigorífico são elevados; A porta encontra-se aberta há demasiado tempo; Os alimentos com demasiada água não estão bem fechados ou apertados.

Fenómeno: Há condensação na superfície da luz embutida.

Causa: A luz produzirá calor após ser acesa, e a porta fica aberta por muito tempo. Portanto, há diferença de temperatura e, como tal, a caixa de luz terá condensação.

Fenómeno: Existe condensação e névoa de água no corpo

Causa: A humidade em redor do frigorífico é elevada e a humidade do ar concentrar-se-á na caixa, formando condensação

Parâmetro técnico

Modelo	RT210WM2110	RT210WM2110GR	RT210WM2110CY
Tipo de climatização	SN/N/ST	SN/N/ST	SN/N/ST
Resistência a choque elétrico	I	I	I
Sinal de estrela	* ***	* ***	* ***
Volume Bruto Total	211L	211L	211L
Volume total de armazenamento	207L	207L	207L
Volume de Armazenamento do Congelador	40L	40L	40L
Tipo de corrente	220-240V~ /50Hz	220-240V~ /50Hz	220-240V~ /50Hz
Corrente nominal	0.36A	0.36A	0.36A
Consumo de energia	168kW·h/ano	168kW·h/ano	168kW·h/ano
Potência de iluminação	1W	1W	1W
Peso	40kg	40kg	40kg
Dimensões	545x550x1440mm	545x550x1440mm	545x550x1440mm
Quantidade de refrigeração e carga	R600a,43g	R600a,43g	R600a,43g
Volume de Ruído	39dB(A)	39dB(A)	39dB(A)

PT

Conteúdo da embalagem

Anexo\Modelo	RT210WM2110	RT210WM2110GR	RT210WM2110CY
Prateleira de frigorífico	2	2	2
Tampa da caixa de frutas e vegetais	1	1	1
Caixa de frutas e vegetais	1	1	1
Caixa de produção de gelo	1	1	1
Caixa de ovos	1	1	1
Suporte de garrafa para porta de frigorífico	4	4	4
Prateleira de congelamento	1	1	1
Dispositivo de drenagem de limpeza	1	1	1
Manual de instruções	1	1	1
