HQRL09007 - Cordão de luzes HQ Power - Manual de utilização gratuito

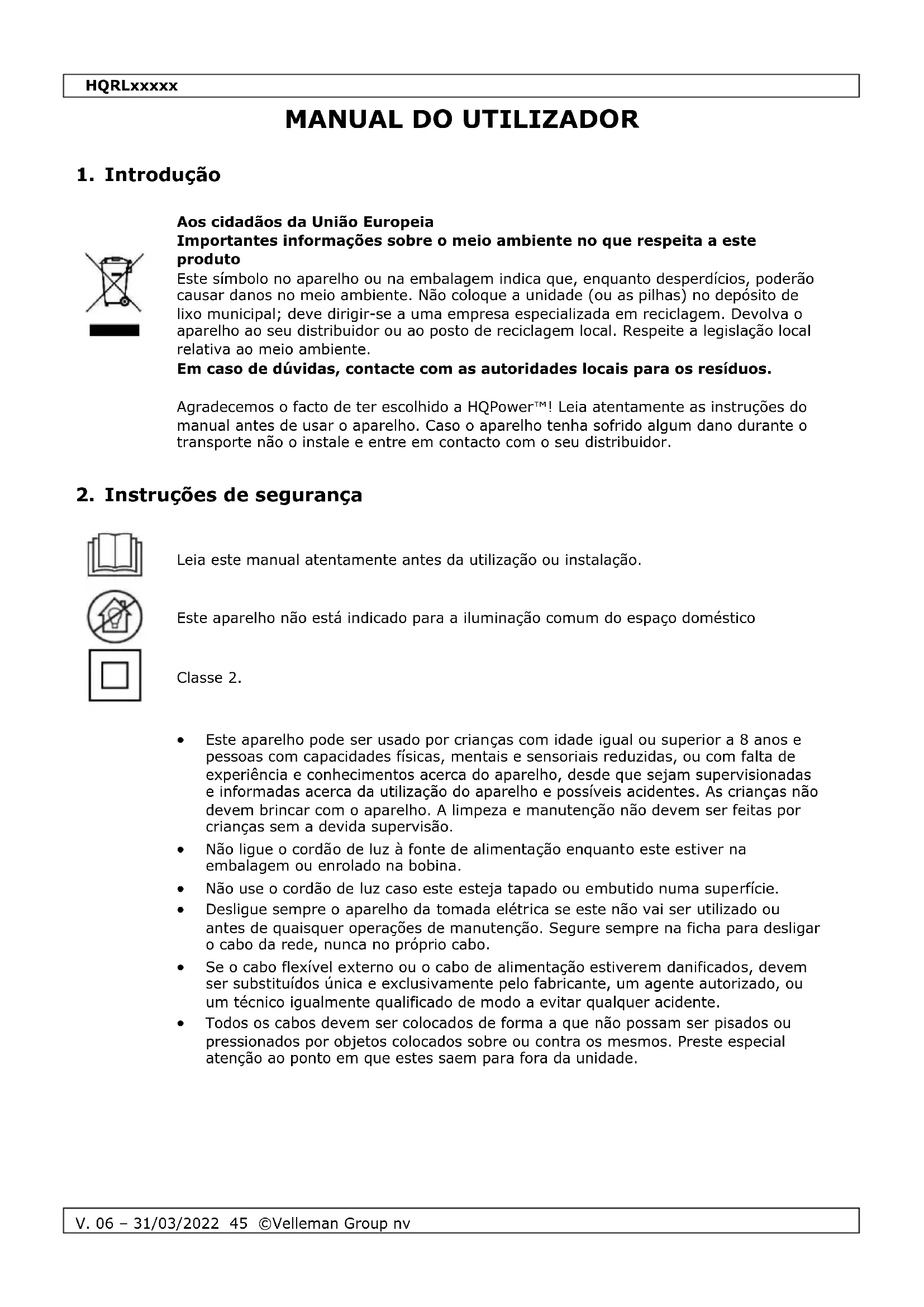

MANUAL DE UTILIZADOR HQRL09007 HQ Power

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter escolhido a HQPower™! Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Leia este manual atentamente antes da utilização ou instalação.

Este aparelho não está indicado para a iluminação comum do espaço doméstico

Classe 2.

• Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.
• Não ligue o cordão de luz à fonte de alimentação enquanto este estiver na embalagem ou enrolado na bobina.
• Não use o cordão de luz caso este esteja tapado ou embutido numa superfície.
• Desligue sempre o aparelho da tomada elétrica se este não vai ser utilizado ou antes de quaisquer operações de manutenção. Segure sempre na ficha para desligar o cabo da rede, nunca no próprio cabo.
• Se o cabo flexível externo ou o cabo de alimentação estiverem danificados, devem ser substituídos única e exclusivamente pelo fabricante, um agente autorizado, ou um técnico igualmente qualificado de modo a evitar qualquer acidente.
• Todos os cabos devem ser colocados de forma a que não possam ser pisados ou pressionados por objetos colocados sobre ou contra os mesmos. Preste especial atenção ao ponto em que estes saem para fora da unidade.

HQRLxxxxx

• Retire todos os materiais inflamáveis da proximidade do aparelho antes de o ligar.
• Não instale o dispositivo numa uma superfície inflamável (linóleo, tapetes, madeira, papel, papelão, plástico, etc.).
• Proteja o dispositivo de fontes de calor, como radiadores, registadores de temperatura, fogões ou quaisquer outros aparelhos (incluindo amplificadores) que produzam calor.
• Não remova a tampa sob quaisquer condições. Não existem peças no interior que possam ser reparada pelo utilizador. Nunca coloque o aparelho a funcionar se a tampa não estiver no devido lugar.
• Não utilize um aparelho que esteja visivelmente danificado. Não tente colocar este dispositivo a funcionar se o cabo de alimentação estiver danificado.
• Instale sempre o aparelho de uma forma segura e estável. Monte este aparelho numa zona que permita uma ventilação adequada.
• Este aparelho só deve ser reparado por pessoal devidamente qualificado.
• Certifique-se sempre de que liga o dispositivo a uma corrente alterna que corresponda ao valor indicado no dispositivo.
• Instale sempre o aparelho num local com boa ventilação.
• Este aparelho não foi concebido para funcionar de modo contínuo: períodos de intervalo durante o funcionamento irão prolongar a sua duração.
• Para manter o valor IP, todos os acessórios têm de ser cuidadosamente colados na devida posição. Tal deve ser feito por um técnico qualificado.
• Os cordões de luz devem ser desenroladas para evitar a acumulação de calor. O sobreaquecimento pode resultar em situações de perigo: fogo, fusão, fios internos não isolados, etc.
• Os LEDs e lâmpadas não podem ser substituídos.
• Verifique se o cordão de luz apresenta danos mecânicos ou sinais de desgaste. Não utilize um cordão de luz visivelmente danificado.
• Se uma das secções do cordão não acender ou estiver a piscar, desligue-o imediatamente. Corte a secção onde detecta o problema e volte a fazer a ligação usando os conectores.

3. Normas gerais

• Consulte a Garantia de Serviço e Qualidade Velleman ^® na parte final deste manual do utilizador.
• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.
• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.
• Nem Velleman Group nv nem os seus distribuidores podem ser responsabilizados por quaisquer danos (extraordinário, incidental ou indireto) - de qualquer natureza decorrentes (financeira, física...) a partir da posse, uso ou falha do produto.
• Guarde este manual para posterior consulta.

4. Descrição

1 2 3 4 5 5

	parte	descrição
1	cabo de alimentação
2	conector de alimentação	faz a ligação entre o cabo de alimentação e o cordão de luz
3	cordão de luz	fios internos percorrem todo o comprimento do cordão de luz; pode ser cortado em determinados intervalos (as marcas de corte são indicadas com ✗)
4	tampa da extremidade	protege as extremidades expostas do cordão de luz
5	cola	aplique cola nas partes plásticas, não nas partes condutoras

5. Teste Inicial

Consulte sempre as instruções de segurança acima referidas.

Antes de instalar e utilizar o cordão de luz, teste-o e mantenha-o ligado à corrente para aquecer o plástico. Isto torná-lo-á mais maleável durante a instalação.

6. Montagem dos Cordões de Luz

Este tipo de aparelho só deve ser instalado por pessoal qualificado.

Desligue a fonte de alimentação antes de continuar.

6.1 Ligar o Conector de Alimentação

1. Faça deslizar o tubo termoretrátil pelo cordão de luz.

2. Empurrar com firmeza os dentes afiados do conector de alimentação introduzindo-os no cordão de luz. Certifique-se de que os dentes são introduzidos até o final e entram em contato com os condutores do tubo.

1. Empurre o conector de alimentação para o interior da manga do conector.
2. Use a pistola de calor para encolher o tubo termoretrátil sobre o conector.

6.2 Cortar Cordões de Luz

1. Certifique-se de que a fonte de alimentação está desligada.
2. O cordão de luz pode ser cortado em intervalos específicos. Estes são indicados através do seguinte símbolo: ✗.

Corte os fios apenas nas respetivas marcas ✗.

1. Use um cortador afiado e faça um corte direito.

6.3 Montagem dos Conectores

Consulte a secção Especificações Técnicas mais abaixo para os códigos dos produtos.

O comprimento máximo do cordão de luz são 45 m. Exceder este limite máximo pode causar sobreaquecimento e risco de incêndio.

1. Certifique-se de que a fonte de alimentação está desligada.
2. Use conectores (em-linha, L, T, ou em formato-"X") para interligar as secções do cordão de luz.
3. Verifique sempre se os pinos estão introduzidos na posição correta.

1. Aplique um pouco de cola e pressione as 2 partes uma contra a outra de modo a unirem perfeitamente. Aplique cola apenas nas partes plásticas - não nas partes condutoras.
2. Deixe a cola secar durante cerca de 15 minutos antes de utilizar a unidade.

6.4 Colocar as Tampas nas Extremidades

Consulte a secção Especificações Técnicas mais abaixo para os códigos dos produtos.

Coloque as tampas nas extremidades da seguinte forma:

1. Aplique a cola especial no cordão de luz. Aplique cola apenas nas partes plásticas - não nas partes condutoras
2. Empurre com cuidado a tampa na extremidade contra o cordão de luz.

1. Importante: Deixe a cola secar durante cerca de 15 minutos antes de utilizar a unidade.

6.5 Moldar o Cordão de Luz

1. Desligue a fonte de alimentação antes de continuar.
2. O comprimento máximo do cordão de luz são 45 m. Exceder este limite máximo pode causar sobreaquecimento e risco de incêndio.
3. O raio de curvatura do cordão de luz é de pelo menos 30 cm, não faça curvaturas demasiado acentuadas. Use conectores para fazer ângulos acentuados.

Raio de curvatura r = min.30 cm

1. Curve o cordão de luz confirme indicado nas imagens da página 2.

7. Instalação

1. Após ter moldado o cordão de luz, teste-o novamente, conforme descrito mais acima.
2. Caso este funcione corretamente, pode proceder à instalação. Mantenha a luz ligada de modo a ir aquecendo o plástico. Isto torna o cordão mais maleável durante a instalação.
3. Desligue a fonte de alimentação antes de dar início à instalação.

8. Utilização

Verifique o estado do cordão de luz antes de cada utilização. Consulte sempre as instruções de segurança acima referidas.

9. Especificações

9.1 Cordões de Luz LED

Cordões de luz LED - especificações comuns

alimentação	220-240 V~, 50/60 Hz
LEDs/m	36
espaço LED	2.78 cm
Índice IP	IP44
diâmetro	13 mm
comprimento do cabo de alimentação	1,5 m

Cordões de luz LED - 45 m - especificações comuns

distância de corte

1 m

Cordões de luz LED - 45 m - especificações individuais

código do produto	cor	consumo
HQRL45001	branco frio	2.5 W/m
HQRL45002	branco quente	2.5 W/m
HQRL45003	vermelho	3.0 W/m
HQRL45004	verde	2.5 W/m
HQRL45005	azul	2.5 W/m
HQRL45006	amarelo	3.0 W/m
HQRL45007	rosa	2.5 W/m

Cordões de luz LED - 9 m - especificações comuns

distância de corte

1 m (HQRL09010 = 3 m)

Cordões de luz LED - 9 m - especificações individuais

código do produto	cor	consumo
HQRL09001	branco frio	2.5 W/m
HQRL09002	branco quente	2.5 W/m
HQRL09003	vermelho	3.0 W/m
HQRL09004	verde	2.5 W/m
HQRL09005	azul	2.5 W/m
HQRL09006	amarelo	3.0 W/m
HQRL09007	rosa	2.5 W/m
HQRL09010	multicor	1.7 W/m

Cordões de luz LED - 20 m - especificações comuns

distância de corte

2 m

Cordões de luz LED - 20 m - especificações individuais

código do produto	cor	consumo
HQRL09011	multicor	1.7 W/m

9.2 Cordões de Luz Padrão

código do produto	HQRL45012
alimentação	220-240 V~, 50/60 Hz
Índice IP	IP44
diâmetro	13 mm
comprimento do cabo de alimentação	1.5 m
consumo	14.2 W/m
cor	branco quente
distância de corte	1 m
comprimento	45 m

9.3 Cabos

cabos - especificações individuais

código do produto	visão geral
HQRL99001	cabo de alimentação à prova de água para cordão de luz LED
HQRL99002	cabo de alimentação à prova de água para cordão de luz

cabos - especificações comuns

código do produto	visão geral
utilização	espaço interior ou exterior
comprimento	150 cm
voltagem	220-240 V~
potência máxima	máx. 3000 W = 180 m de comprimento

9.4 Conetores

código do produto	descrição	diâmetro
HQRL99003	grampos de montagem para cordões de luz e cordões de luz LED	13 mm
HQRL99004	tampas de extremidade para cordões de luz e cordões de luz LED	13 mm
HQRL99005	conetores em linha para cordões de luz e cordões de luz LED	13 mm
HQRL99006	conector-T para cordões de luz e cordões de luz LED	13 mm
HQRL99007	conector-L para cordões de luz e cordões de luz LED	13 mm
HQRL99008	conector-X para cordões de luz e cordões de luz LED	13 mm

Utilize este aparelho apenas com acessórios originais. A Velleman Group nv não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR A Velleman Group nv detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou resumida por qualquer eletrónica, ou de outra forma, sem prévio consentimento por parte da detentora dos direitos de autor.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

- todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas; - consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização; - todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações efectuadas por terceiros sem a autorização de Velleman Group nv;

- despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

- qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

- dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

- qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
