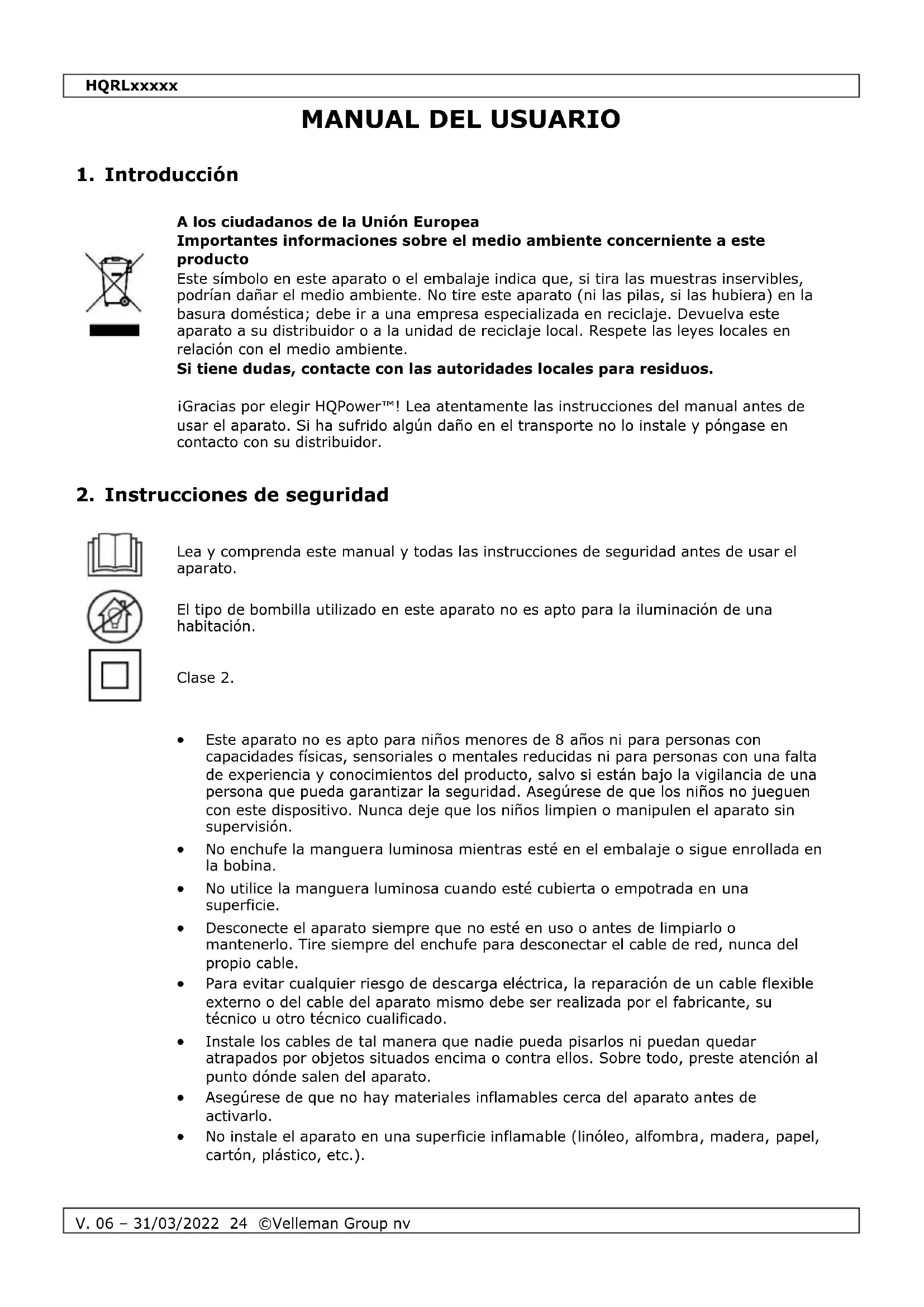

MANUAL DE USUARIO HQRL09007 HQ Power

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por elegir HQPower™! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.

El tipo de bombilla utilizado en este aparato no es apto para la iluminación de una habitación.

Clase 2.

• Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.
• No enchufe la manguera luminosa mientras esté en el embalaje o sigue enrollada en la bobina.
• No utilice la manguera luminosa cuando esté cubierta o empotrada en una superficie.
• Desconecte el aparato siempre que no esté en uso o antes de limpiarlo o mantenerlo. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable.
• Para evitar cualquier riesgo de descarga eléctrica, la reparación de un cable flexible externo o del cable del aparato mismo debe ser realizada por el fabricante, su técnico u otro técnico cualificado.
• Instale los cables de tal manera que nadie pueda pisarlos ni puedan quedar atrapados por objetos situados encima o contra ellos. Sobre todo, preste atención al punto dónde salen del aparato.
• Asegúrese de que no hay materiales inflamables cerca del aparato antes de activarlo.
• No instale el aparato en una superficie inflamable (linóleo, alfombra, madera, papel, cartón, plástico, etc.).

HQRLxxxxx

• No instale el aparato cerca de fuentes de calor (p.ej. radiadores, calentadores, hornos u otros aparatos (incluso amplificadores) que generen calor.
• Nunca quite la carcasa. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Nunca maneje el aparato sin la carcasa.
• Nunca maneje el aparato si está dañado. No intente hacer funcionar el aparato si el cable de alimentación está dañado.
• Instale siempre el aparato en un lugar seguro y estable. Instale siempre el aparato en un lugar con suficiente ventilación.
• El mantenimiento sólo puede efectuarlo
• Conecte el aparato siempre a una toma eléctrica adecuada (consulte la etiqueta del aparato).
• Instale el aparato en un lugar bien aireado.
• El aparato no está diseñado para un funcionamiento permanente: desactivévelo regularmente para prolongar su duración de vida.
• Para mantener el grado de protección IP, asegúrese de encolar con cuidado todos los accesorios. Un técnico cualificado debería encolar los accesorios.
• Desenrolle siempre la manguera luminosa para evitar un sobrecalentamiento. Esto podría causar situaciones inseguras: incendio, fusión, cables internos no aislados
• No es posible reemplazar los LEDs y las bombillas.
• Compruebe si la manguera no está dañada, desgastada o rota. No utilícela si está dañada.
• Desenchufe inmediatamente la manguera luminosa si no se ilumina o parpadea. Corte la(s) parte(s) defectuosas y vuelva a conectar con los conectores.

3. Normas generales

• Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Ni Velleman Group nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.
• Guarde este manual del usuario para cuando necesite consultarlo.

4. Descripción

1 2 3 4 5 5

	pieza	descripción
1	cable de alimentación
2	conector de alimentación	conecte el cable de alimentación a la manguera luminosa
3	manguera luminosa	los hilos internos pasan por toda la manguera luminosa es posible cortarla a intervalos determinados (las marcas de corte están en la cubierta ✗)
4	tapón	protege los extremos de la manguera luminosa
5	cola	Aplique sólo cola a las piezas de plástico. No aplique cola a las piezas conductivas.

5. Prueba inicial

Consulte siempre las instrucciones de seguridad (véase arriba).

Antes de instalar o utilizar la manguera luminosa, compruébela y déjela conectada para que el plástico pueda calentarse. Esto hace que sea más fácil plegar la manguera durante la instalación.

6. Montaje

Este dispositivo debe ser instalado por personal cualificado.

Desconecte el aparato de la red eléctrica antes de continuar.

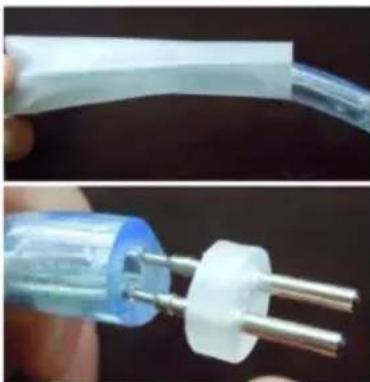

6.1 Introducir los conectores de alimentación

1. Deslice el tubo retráctil sobre la manguera luminosa.

2. Introduzca los pins del conector de alimentación firmemente en la manguera luminosa. Asegúrese de que los haya introducido completamente y que hagan contacto con los hilos.

1. Introduzca el conector de alimentación firmemente en la funda del conector.

2. Utilice una pistola de aire caliente, para crimpar el tubo retráctil.

1. Asegúrese de que el aparato esté desenchufado.

2. Es posible cortar la manguera luminosa a intervalos específicos. Las marcas de corte están indicadas con el siguiente símbolo: ✗. Corte la manquera luminosa sólo en las marcas de corte ✗.

3. Utilice un cúter afilado y corte la manguera luminosa de manera recta.

6.3 Fijar los conectores

Véase Especificaciones para las referencias.

La longitud total máxima de la manguera luminosa es de 45m. No sobrepase la longitud máxima para evitar un sobrecalentamiento o un incendio.

1. Asegúrese de que el aparato esté desenchufado.
2. Utilice conectores (in-line, en forma de L, T o X) para fijar las diferentes partes de la manguera luminosa.
3. Compruebe siempre si los pins han sido introducidos correctamente.

1. Aplique un poco de cola y fije las 2 piezas apretando firmemente. Aplique sólo cola a las piezas de plástico. No aplique cola a las piezas conductivas.
2. Deje que la cola se seque durante unos 15 minutos antes de utilizar la manguera luminosa.

6.4 Fijar los tapones

Véase Especificaciones para las referencias.

Fije los tapones de la siguiente manera:

1. Aplique la cola especial.
   Aplique sólo cola a las piezas de plástico. No aplique cola a las piezas conductivas.
2. Deslice el tapón cuidadosamente sobre el extremo de la manquera luminosa.

HQRLxxxxx

1. Importante: Deje que la cola se seque durante unos 15 minutos antes de utilizar la manguera luminosa.

6.5 Darle forma a la manguera luminosa

1. Desconecte el aparato de la red eléctrica antes de continuar.
2. La longitud total máxima de la manguera luminosa es de 45 m. iNo sobrepase la longitud máxima para evitar un sobrecalentamiento o un incendio!
3. El radio de curvatura de la manguera luminosa es de 30 cm. ¡No haga curvas estrechas! Utilice conectores para hacer curvas estrechas.

radio de curvatura r = mín. 30 cm

1. Pliegue la manguera luminosa como se indica en el dibujo de la página 2.

7. Instalación

1. Después de haberla dado forma a la manguera luminosa, vuelva a comprobarla (véase arriba).
2. Si funciona correctamente, puede seguir. Déjela conectada para que el plástico pueda calentarse. Esto hace que sea más fácil plegar la manguera durante la instalación.
3. Desenchufe la manguera antes de instalarla.

8. Uso

Compruebe la manguera luminosa antes de cada uso. Consulte siempre las instrucciones de seguridad (véase arriba).

9. Especificaciones

9.1 Mangueras luminosas con LEDs

Mangueras luminosas con LEDs - Especificaciones comunes

alimentación	220-240 V~, 50/60 Hz
LEDs/m	36
espacio entre los LEDs	2.78 cm
grado de protección IP	IP44
diámetro	∅ 13 mm
longitud cable de alimentación	1.5 m

Mangueras luminosas con LEDs - 45 m - especificaciones comunes

se puede cortar

1 m

Mangueras luminosas con LEDs - 45 m - Especificaciones individuales

referencia	color	consumo
HQRL45001	blanco frío	2.5 W/m
HQRL45002	blanco cálido	2.5 W/m
HQRL45003	rojo	3.0 W/m
HQRL45004	verde	2.5 W/m
HQRL45005	azul	2.5 W/m
HQRL45006	amarillo	3.0 W/m
HQRL45007	rosa	2.5 W/m

Mangueras luminosas con LEDs - 9 m - especificaciones comunes

se puede cortar

1 m (HQRL09010 = 3 m)

Mangueras luminosas con LEDs - 9 m - Especificaciones individuales

referencia	color	consumo
HQRL09001	blanco frío	2.5 W/m
HQRL09002	blanco cálido	2.5 W/m
HQRL09003	rojo	3.0 W/m
HQRL09004	verde	2.5 W/m
HQRL09005	azul	2.5 W/m
HQRL09006	amarillo	3.0 W/m
HQRL09007	rosa	2.5 W/m
HQRL09010	multicolor	1.7 W/m

Mangueras luminosas con LEDs - 20 m - especificaciones comunes

se puede cortar

2 m

Mangueras luminosas con LEDs - 9 m - Especificaciones individuales

referencia	color	consumo
HQRL09011	multicolor	1.7 W/m

9.2 Mangueras luminosas estándar

referencia	HQRL45012
alimentación	220-240 V~, 50/60 Hz
grado de protección IP	IP44
diámetro	∅ 13 mm
longitud cable de alimentación	1.5 m
consumo	14.2 W/m
color	blanco cálido
se puede cortar	1 m
longitud	45 m

9.3 Cables

cables de alimentación – Especificaciones individuales

referencia	descripción
HQRL99001	cable de alimentación para mangueras luminosas con LEDs – resistente al agua
HQRL99002	cable de alimentación para manguera luminosa – resistente al agua

cables de alimentación - especificaciones comunes specifications

referencia	descripción
Uso	el uso en interiores y exteriores
longitud	150 cm
tensión	220-240 V~
potencia máx.	máx. 3000 W = longitud 180 m

9.4 Conectores

referencia	descripción	diámetro
HQRL99003	clips de fijación para mangueras luminosas y mangueras luminosas con LEDs	13 mm
HQRL99004	tapones para mangueras luminosas y mangueras luminosas con LEDs	13 mm
HQRL99005	conector « inline » para mangueras luminosas y mangueras luminosas con LEDs	13 mm
HQRL99006	conector en forma de « T » para mangueras luminosas y mangueras luminosas con LEDs	13 mm
HQRL99007	conector en forma de « L » para mangueras luminosas y mangueras luminosas con LEDs	13 mm
HQRL99008	conector en forma de « X » para mangueras luminosas y mangueras luminosas con LEDs	13 mm

Utilice este aparato sólo con los accesorios originales. Velleman Group nv no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman Group nv dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.

BEDIENUNGSANLEITUNG

1. Einführung

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;
• Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;

• partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);
• defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;
• defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;
• daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);

- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

- daños causados por una protección insuficiente al transportar el aparato.

• daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;
• se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

• Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;

• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
• Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
