MANUAL DE UTILIZADOR LK3122 IFM

Manual de operação Sensor de nível eletrônico

LK31xx

Índice

1 Nota prévia 4

1.1 Símbolos utilizados.... 4
1.2 Advertência.... 4

2 Instruções de segurança.... 5

3 Utilização 6

3.1 Limitação da área de aplicação.... 6

4 Rápida introdução.... 7

4.1 Exemplo de configuração 1....7
4.2 Exemplo de configuração 2....7

5 Função 9

5.1 Princípio de medição.... 9
5.2 Princípio de funcionamento / Características do dispositivo 9

5.2.1 Tipos de operação 9
5.2.2 Notas sobre a proteção contra transbordamento integrada.... 10
5.2.3 Função de exibição.... 10
5.2.4 Função analógica 10

5.2.4.1 Percurso do sinal analógico com proteção contra transbordamento ..... 10
5.2.4.2 Percurso do sinal analógico sem proteção contra transbordamento ..... 11

5.2.5 Função de comutação.... 12
5.2.6 Offset para exibição do nível real do reservatório ..... 13
5.2.7 Estado seguro em caso de falha.... 13
5.2.8 IO-Link 13

6 Montagem.... 14

6.1 Instruções de montagem para a operação com proteção contra transbordamento ..... 14
6.2 Instruções de montagem para operação sem proteção contra transbordamento ..... 15

6.2.1 Instalação na área inativa 15
6.2.2 Montagem na área ativa A da haste da sonda 16

6.3 Demais instruções de instalação.... 16
6.3.1 Marcação da altura de instalação 17

7 Conexão elétrica.... 18
8 Elementos de comando e de exibição.... 19
9 Menu....20

9.1 Estrutura do menu.... 20

10 Parametrização.... 21

10.1 Informações sobre a parametrização através do IO-Link 21
10.2 Procedimento de parametrização em geral.... 22
10.3 Configurações básicas 24

10.3.1 Determinação da unidade de medida 24
10.3.2 Ajuste da compensação (offset) 24
10.3.3 Ajustar o fluido 24
10.3.4 Ajuste da proteção contra transbordamento 25
10.3.5 Calibração da proteção contra transbordamento.... 25

10.4 Ajustar os sinais de saída 26

10.4.1 Determinar a função de saída OUT1.... 26
10.4.2 Determinar a função de saída para OU2.... 26
10.4.3 Definir os limites de comutação (função de histerese) 26
10.4.4 Definir os limites de comutação (função janela) 27
10.4.5 Definir o retardo de comutação 27
10.4.6 Definir o retardo de desligamento 27
10.4.7 Definição da lógica de comutação pra a saída 27
10.4.8 Definir o comportamento das saídas em caso de falha (estado seguro) ..... 27
10.4.9 Configuração da visualização 27
10.4.10 Redefinição de todos os parâmetros para as configurações de fábrica....27

10.5 Valores de ajuste e ajudas de cálculo 28

10.5.1 Valores de ajuste [OFS] 28

10.5.2 Valores de ajuste [OP] 28
10.5.3 Ajuda de cálculo [OP] 28

10.5.3.1 Determinação "por cima" 29

10.5.3.2 Determinação "por baixo" 29

10.5.4 Faixas de ajuste [SPx] / [FHx] e [rPx] / [FLx] 29

11 Funcionamento 30

11.1 Indicações de operação 30
11.2 Leitura das definições dos parâmetros 30
11.3 Indicações de falhas 30
11.4 Comportamento da saída em diferentes estados operacionais.... 31

12 Manutenção, reparo e descarte 32

12.1 Instrução de manutenção para operações sem proteção contra transbordamento ..... 32

13 Configuração de fábrica 33

1 Nota prévia

Instrução, dados técnicos, homologações e mais informações disponíveis através do código QR no dispositivo/na embalagem ou pelo link documentation.ifm.com.

1.1 Símbolos utilizados

√ Condição
▶ Instrução de procedimento
Reação, resultado

[...] Designação de teclas, botões ou exibições

→ Referência cruzada

Informação importante

Falhas de funcionamento ou interferências possíveis em caso de inobservância

Informação

Informação complementar

1.2 Advertência

As advertências alertam sobre possíveis danos pessoais e materiais. Isso permite o manuseio seguro do produto. As advertências são classificadas da seguinte forma:

ADVERTÊNCIA

Advertência sobre o perigo de lesões graves

▷ A não observância da advertência pode levar a risco de morte ou lesões graves.

CUIDADO

Advertência sobre danos pessoais leves a moderados

▷ A não observância da advertência pode levar a risco de lesões leves a moderadas.

ATENÇÃO

Advertência sobre danos materiais

▷ A não observância da advertência pode levar a danos materiais.

2 Instruções de segurança

- O dispositivo descrito é instalado como subcomponente em um sistema.

• A segurança deste sistema é de responsabilidade do fabricante.

• O fabricante do sistema é obrigado a realizar uma avaliação de risco e a elaborar uma documentação conforme os requisitos legais e regulamentares para fornecer ao operador e ao usuário do sistema. Esta deve conter todas as informações e instruções de segurança necessárias para o operador, os usuários e, caso necessário, a equipe de serviço autorizada pelo fabricante do sistema.

• Este documento deve ser lido antes do início das atividades e deve ser conservado durante toda a vida útil do produto.

• O produto deve ser completamente compatível com as aplicações e com as condições ambientes.
• Utilize o produto somente de forma adequada (→ Utilização adequada).
• O desrespeito às instruções de operação ou às especificações técnicas pode causar danos materiais e/ou pessoais.
• O fabricante não assume nenhuma responsabilidade ou garantia pelas intervenções feitas no produto ou pela utilização incorreta realizada pelo usuário.
• A instalação, a conexão elétrica, o manuseio, a operação e a manutenção do produto devem ser realizadas somente por pessoal treinado, qualificado, e autorizado pelo responsável da instalação.
• Proteja os dispositivos e cabos eficazmente contra danos.
• Utilize o produto somente para fluidos permitidos (→ Dados técnicos).
• O dispositivo corresponde à norma EN 61000-6-4 e é um produto da classe A. Em ambientes domésticos, o dispositivo pode causar interferências radioelétricas. Em caso de interferências, o usuário deve tomar as medidas corretivas necessárias.

3 Utilização

O dispositivo foi projetado especialmente para atender as necessidades da indústria de máquinas-ferramentas. É indicado especialmente para o monitoramento de emulsão lubrificante de refrigeração (também suja) assim como para óleos de refrigeração e de hidráulica.

3.1 Limitação da área de aplicação

- O dispositivo não é adequado para:

• ácidos e bases
• a área higiênica e galvânica
• fluidos de alta aderência e extremamente condutores (p.ex. adesivo, cola, shampoo)
  – granulado, material a granel
• utilização em retíficas (maior risco de formação de depósitos)

- Espuma de boa conectividade pode ser identificada como nível:

▶ Verifique o funcionamento correto através de um teste de aplicação

- O dispositivo deve ser instalado em um tubo isolante (→ Acessório) se for para ser utilizado em fluidos a base de água com temperatura > 35 °C.

- Observe a temperatura máxima do fluido no tubo isolante: → Ficha técnica.

- Com reconhecimento automático de fluido: para fluidos extremamente heterogêneos que se separam, e formam assim diferentes camadas (p.ex. camada de óleo na água) deve-se:

▶ Verifique o funcionamento correto através de um teste de aplicação

4 Rápida introdução

Os seguintes exemplos de configuração servem para uma rápida colocação em funcionamento da maioria das aplicações. As distâncias mínimas são válidas somente para os exemplos descritos a seguir.

4.1 Exemplo de configuração 1

Dispositivo utilizado:	LKx122 (comprimento da haste L= 264 mm)
Fluido a ser detectado:	óleo mineral
Modo de operação:	Escolha manual de fluido com proteção contra transbordamento (configuração de fábrica):Tipos de operação (→ ☐ 9)
Área de instalação:	Montagem como na → Imagem Reservatório metálico

Fig. 1: Exemplo de configuração 1: reservatório metálico

▶ Monte o dispositivo.
▶ Respeitar as distâncias (x), (u) e (c):

x:	mín. 4,0 cm
u:	mín. 1,0 cm
c:	máx. 14,0 cm

▶ Aterrar o sensor com o reservatório: Conexão elétrica (→ 18)
▶ Atentar para a ordem de parametrização:

• [MEdl] = [OIL.2]: Ajustar o fluido (→ 24)

• [OFS] = (u); por exemplo: (u) = 2,0 cm: Offset para exibição do nível real do reservatório (→ ☐ 13)
• [OP]: parametrizar a proteção contra transbordamento OP a uma distância (y) maior que 4,5 cm abaixo do elemento de instalação.

Com distâncias (y) inferiores a 4,5 cm, podem ocorrer falhas de funcionamento e notificações de falhas no processo de ajuste [cOP].
Incremento e faixa de ajuste: Valores de ajuste [OP] (→ □ 28) Ajuda de cálculo para [OP]: Ajuda de cálculo [OP] (→ □ 28)

▶ Calibre a proteção contra transbordamento OP com [cOP]: Calibração da proteção contra transbordamento (→ ☐ 25)
▷ O dispositivo está pronto para a utilização.
▶ Fazer outros ajustes, caso necessário.
▶ Verifique se o dispositivo funciona corretamente.

4.2 Exemplo de configuração 2

Equipamento utilizado:	LKx123 (na configuração de fábrica); comprimento da haste L= 472 mm
Fluido a ser detectado:	Emulsão refrigerante
Modo de operação:	Detecção automática de fluido (configuração de fábrica):Tipos de operação ( → ☐ 9)
Área de instalação:	Montagem como na → Imagem Reservatório metálico

Fig. 2: Exemplo de configuração 2: reservatório metálico

▶ Monte o dispositivo.
▶ Respeitar as distâncias (x), (u) e (c):

x:	mín. 4,0 cm
u:	mín. 1,0 cm
c:	máx. 23,0 cm

▶ Aterrar o sensor com o reservatório: Conexão elétrica (→ 18)

▶ Respeitar o nível máximo (b) permitido.

Entre o nível máximo (b) e o elemento de instalação deve ser respeitada uma distância (a2) maior que 5,0 cm.

▶ Atentar para a ordem de parametrização:

• [MEdl] = [Auto]: Ajustar o fluido (→ 24)
- [OFS] = (u), por exemplo = (u) = 1,0 cm: Offset para exibição do nível real do reservatório (→ ☐ 13)
- [SP1] = parametrize o ponto de comutação a uma distância (a2) superior a 5,0 cm abaixo do elemento de instalação.

Ajustável em incrementos de 0,5 cm. Ponto de comutação [SP1] serve como proteção contra transbordamento (desligar a bomba, fechar a entrada).

▶ O dispositivo deve ser reinicializado:
▶ Desativar a tensão de operação e ativar novamente.
▷ O dispositivo está pronto para a utilização.
▶ Fazer outros ajustes, caso necessário.
▶ Verifique se o dispositivo funciona corretamente.

5 Função

5.1 Princípio de medição

O sensor determina o nível de acordo com o princípio de medição capacitivo.

• Um campo elétrico (E) é gerado e influenciado pelo fluido a ser detectado. Esta mudança de campo gera um sinal de medição, que é avaliado eletronicamente.
• Fundamental para a detecção de um fluido, é a sua constante dielétrica. Fluidos com uma alta constante dielétrica (ex. água) geram um alto valor de medição. Fluidos com uma baixa constante dielétrica (ex. óleo) geram um sinal correspondentemente baixo.
• A área de medição ativa da haste do sensor contém 16 segmentos de medição capacitivos. Eles geram sinais de medição dependendo do grau de cobertura.

Fig. 3: Princípio de medição

l: área inativa

A: área ativa (16 segmentos ativos)

E: campo elétrico

Dimensões → Ficha técnica

5.2 Princípio de funcionamento / Características do dispositivo

O dispositivo é de flexível instalação e pode ser utilizado em tanques de diferentes tamanhos.

Há 2 saídas disponíveis. Cada uma delas pode ser parametrizada independentemente da outra.

OUT1	Sinal de comutação para o valor-limite de nível / IO-Link
OUT2	Sinal analógico proporcional ao nível (inversível)

▶ Seleccionar o modo de operação necessário para ajustar as aplicações existentes.

5.2.1 Tipos de operação

1. Recomenda-se a seleção manual do fluido com proteção contra transbordamento (configuração de fábrica)! Máxima segurança operacional!

O fluido a ser detectado é ajustado manualmente (parâmetro [MEdl]). Adicionalmente está disponível uma proteção contra transbordamento integrada de funcionamento independente.

2. Escolha manual de fluido sem proteção contra transbordamento. Média segurança operacional!

O fluido a ser detectado, é ajustado manualmente como descrito no exemplo 1. A proteção contra transbordamento está desativada (parâmetro [OP] = [OFF]). Assim não é necessário calibrar.

3. Detecção automática de fluido. Mínima segurança operacional!

O equipamento ajusta-se automaticamente ao fluido e ao local de instalação depois que cada tensão de operação for ativada.

A proteção contra transbordamento não está disponível no caso de detecção automática de fluido (parâmetro [MEdl] = [Auto])

A detecção automática de fluido funciona adequadamente somente em certas condições (p.ex.: respeitado os requisitos especiais de instalação, com limitações de operação e manutenção): Instrução de manutenção para operações sem proteção contra transbordamento (→ 32)

5.2.2 Notas sobre a proteção contra transbordamento integrada

Com o parâmetro [OP] (OP = overflow prevention), um dos segmentos de medição superior é fixado como proteção contra transbordamento integrada OP.

• Se a proteção contra transbordamento OP estiver ativada, deverá ser realizado um ajuste da posição de instalação (parâmetro [cOP]). Caso contrário, o dispositivo não entrará no modo operacional; [≡≡≡]: Indicações de operação (→ 30) é exibido no display.
• A proteção contra transbordamento OP pode ser desativada ([OP] = [OFF]).

A desativação da proteção contra transbordamento OP pode limitar a segurança da operação. Por isso, para uma operação adequada e uma máxima segurança da operação é aconselhável não desativar a proteção contra transbordamento OP.

• A proteção contra transbordamento OP limita a faixa de medição para cima. Os pontos de comutação [SPx] / [FHx] estão sempre abaixo de [OP]!
• A proteção contra transbordamento OP não está associada a nenhuma saída separada! Oferece uma segurança adicional e aciona uma comutação somente se uma das saídas relacionadas não comutar mesmo com o nível aumentando e apesar de ultrapassar o ponto de comutação correspondente (por exemplo: devido a falhas no funcionamento da aplicação).
  A resposta da proteção contra transbordamento OP aciona o "estado de cheio" de acordo com as funções de parametrização: Função analógica (→ 10) Função de comutação (→ 12)
• Tipicamente a proteção contra transbordamento OP já aciona ao alcançar o segmento de medição selecionado (poucos metros antes do valor OP configurado).
• O acionamento da proteção contra transbordamento OP ocorre diretamente e de imediato. Tempos de retardo ajustados (ex. um ponto de comutação diretamente abaixo) não afetam a proteção contra transbordamento OP!
• O acionamento da proteção contra transbordamento OP é exibido no display (Full e as indicações do nível atual mudam a cada segundo).

5.2.3 Função de exibição

O dispositivo exibe o nível atual no display, opcionalmente em cm ou em polegadas (inch). A unidade de exibição é determinada por parametrização. A unidade de medida ajustada e o estado de comutação das saídas são indicados através de LEDs.

5.2.4 Função analógica

O dispositivo emite um sinal analógico proporcional ao nível. A saída analógica (OUT2) é parametrizável:

• [ou2] define as função de saída da saída analógica: mA / V.
- Em caso de falha interna, o sinal de saída reage conforme os parâmetros ajustados em [FOU2]!

5.2.4.1 Percurso do sinal analógico com proteção contra transbordamento

• [OP] = [valor ...] (proteção contra transbordamento OP ativada)
• [ou2] = [I] ou [U]

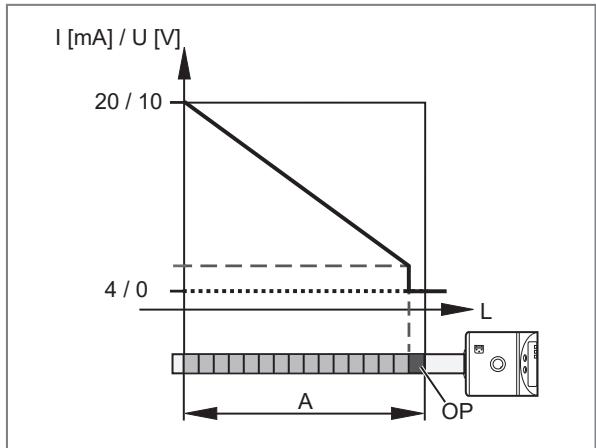

Fig. 4: OP posicionada no seguimento superior

A: Área ativa

OP: Segmento de medição da proteção contra transbordamento OP

L: Nível

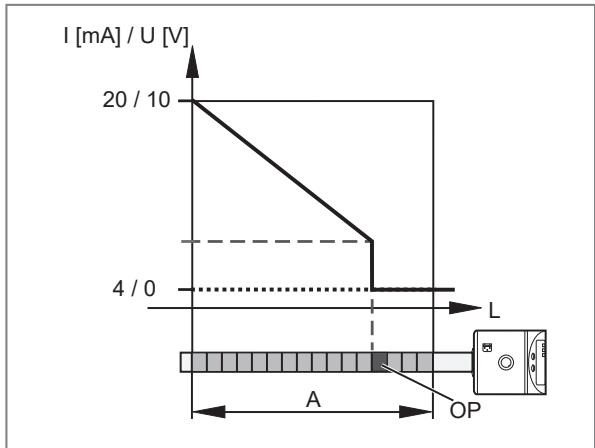

Fig. 5: OP deslocada para baixo

A: Área ativa

OP: Segmento de medição da proteção contra transbordamento OP

L: Nível

A faixa de medição é limitado através do segmento de medição ativo. Quando o nível alcança o segmento de medição OP, o sinal de saída muda para o seu valor máximo (20 mA / 10 V).

A posição do segmento de medição OP não tem nenhuma influência sobre a inclinação da curva característica.

• [OP] = [valor ...] (proteção contra transbordamento OP ativada)
• [ou2] = [InEG] ou [UnEG]

Fig. 6: OP posicionada no seguimento superior

A: Área ativa

OP: Segmento de medição da proteção contra transbordamento OP

L: Nível

Fig. 7: OP deslocada para baixo

A: Área ativa

OP: Segmento de medição da proteção contra transbordamento OP

L: Nível

A faixa de medição é limitado através do segmento de medição ativo. Quando o nível alcança o segmento de medição OP, o sinal de saída muda para o seu valor máximo (4 mA / 0 V).

A posição do segmento de medição OP não tem nenhuma influência sobre a inclinação da curva característica.

5.2.4.2 Percurso do sinal analógico sem proteção contra transbordamento

[MEdl] = [Auto] ou [OP] = [OFF] (proteção contra transbordamento OP desativada)

Fig. 8: [ou2] = [I] ou [U]

A: Área ativa

L: Nível

Fig. 9: [ou2] = [InEG] ou [UnEG]

A: Área ativa

L: Nível

[MEdl] = [Auto] ou [OP] = [OFF]:

Modo de operação com a mínima segurança de operação! Tipos de operação (→ 9)

5.2.5 Função de comutação

O dispositivo sinaliza através da saída de comutação OUT1 se os limites configurados foram excedidos ou não alcançados.

Funções de comutação selecionáveis:

• Função de histerese / normalmente aberto → Imagem função de histerese: [ou1] = [Hno].
• Função de histerese / normalmente fechado → Imagem função janela: [ou1] = [Hnc].

Primeiro é especificado o ponto de comutação [SP1], depois o ponto de desligamento [rP1] no intervalo desejado.

A histerese da proteção contra transbordamento OP está ajustada.

• Função janela / normalmente aberto → Imagem função de histerese: [ou1] = [Fno].
• Função janela / normalmente fechado → Imagem função janela: [ou1] = [Fnc].

A largura da janela pode ser ajustada por meio da diferença entre [FH1] e [FL1]. [FH1] = valor superior., [FL1] = valor inferior.

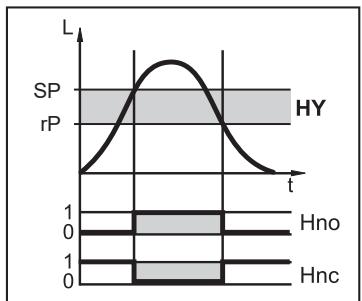

Fig. 10: Função de histerese

L: Nível

HY: Histerese

Fig. 11: Função de janela

L: Nível

FE: Janela

5.2.6 Offset para exibição do nível real do reservatório

A distância entre o fundo do reservatório e a borda inferior da sonda pode ser introduzida como valor de compensação [OFS]. Dessa forma a exibição e os pontos de comutação referem-se ao nível real (ponto de referência = fundo do reservatório).

Com [OFS] = [0]: o ponto de referência é a borda inferior da conexão do processo.

O valor de compensação ajustado refere-se somente à exibição no dispositivo. Não influencia o valor do processo transmitido pelo IO-Link. O parâmetro OFS é transmitido corretamente pelo IO-Link e pode ser considerado: IO-Link (→ 13)

5.2.7 Estado seguro em caso de falha

Em caso de falha, pode ser definido um estado seguro para cada saída. Se for detectado um erro no dispositivo, as saídas mudarão de imediato para o estado definido e seguro. Neste caso, o comportamento das saídas pode ser ajustado com a ajuda do parâmetro [FOU1], [FOU2]: Definir o comportamento das saídas em caso de falha (estado seguro) (→ 27)

5.2.8 IO-Link

IO-Link é um sistema de comunicação para a conexão de sensores e atuadores inteligentes a sistemas de automação. O IO-Link está padronizado na norma IEC 61131-9.

Informações gerais sobre o IO-Link estão disponíveis em io-link.ifm

Os IODDs (Input Output Device Description) com todos os parâmetros, dados de processo e descrições detalhadas sobre o dispositivo estão disponíveis em: documentation.ifm.com

O IO-Link oferece as seguintes vantagens:

• Transmissão sem interferências de todos os dados e valores do processo
• Parametrização durante o processo ou ajuste prévio fora da aplicação
• Parâmetros para a identificação dos dispositivos conectados na instalação
• Parâmetros adicionais e funções de diagnóstico
• Cópia de segurança e restauração automáticas dos conjuntos de parâmetros em caso de substituição do dispositivo (Data storage “armazenamento de dados”)
• Protocolamento sem papel dos conjuntos de parâmetros, valores do processo e eventos
• Arquivo de descrição de dispositivos (IODD - Input Output Device Description) para uma fácil configuração
• Conexão elétrica padronizada
• Manutenção remota

6 Montagem

Fig. 12: Montagem

L: comprimento da haste u...y: distâncias mínimas

M: área para o elemento de montagem OP: proteção contra transbordamento

c: máximo comprimento de extensão B: objetos metálicos no reservatório

Tabela para a montagem:

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
L (comprimento da haste)	26,4	10,4	47,2	18,6	72,8	28,7
M (área de montagem)	14,0	5,5	23,0	9,1	36,0	14,2
c (máx. comprimento de extensão)*

* Aplica-se à montagem, como mostrado na imagem (a espessura da parede da tampa do reservatório não foi considerada, o elemento de instalação não excede o interior do reservatório). Do contrário, considere a área de montagem M.

6.1 Instruções de montagem para a operação com proteção contra transbordamento

[MEdI] = [CLW..] ou [OIL..]

[OP] = [Valor ...] (proteção contra transbordamento OP ativada!)

É permitido fixar o elemento de montagem dentro da área de instalação (M) → Imagem Montagem.

▶ Atentar para o comprimento do curso máximo permitido (c) conforme a → Tabela Montagem.
▶ Observe as distâncias mínimas de acordo com a → Imagem Montagem e → Tabela Montagem para a operação com proteção contra transbordamento.
▶ Atentar para as informações referentes à proteção contra transbordamento integrada OP!

A proteção contra transbordamento OP deve:

1. Estar abaixo do elemento de montagem

2. Para tanto, estar ajustada a uma distância mínima (y). A distância mínima é medida entre a parte inferior do elemento de instalação e o valor OP.

Tabela com instruções de montagem para a operação com proteção contra transbordamento:

	MEdI = CLW.1		MEdI = CLW.2, OIL.1		MEdI = OIL.2
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
x	2,0	0,8	3,0	1,2	4,0	1,6
	MEdl = CLW.1		MEdl = CLW.2, OIL.1		MEdl = OIL.2
u	1,0	0,4	1,0	0,4	1,0	0,4
y (LKx022)	2,5	1,0	3,5	1,4	4,5	1,8
y (LKx023)	4,5	1,8	5,5	2,2	6,5	2,6
y (LKx024)	6,0	2,4	7,0	2,8	8,0	3,2
v	4,5	1,8	4,5	1,8	4,5	1,8
w	4,0	1,6	5,0	2,0	6,0	2,4

Ajuda de cálculo para [OP]: Ajuda de cálculo [OP] (→ ☐ 28)

6.2 Instruções de montagem para operação sem proteção contra transbordamento

[MEdl] = [Auto] ou [OP] = [OFF] (proteção contra transbordamento OP desativada!)

6.2.1 Instalação na área inativa

Deve-se manter uma distância mínima (a1) entre o nível máximo (b1) e a área inativa (l1). → Imagem e → Tabela Montagem na área inativa.

▶ Fixe o dispositivo na área inativa (I1) com ajuda de elementos de montagem. O comprimento de extensão (c) não pode ser superior a (I1).
▶ Assegure-se que após a montagem, o nível máximo (b1) não seja excedido.
▶ Observe outras distâncias mínimas. → Tabela Montagem na área ativa A da haste da sonda.

Fig. 13: Instalação na área inativa

I1 / I2: áreas inativas

A: área ativa

a1: distância mínima entre a área inativa (l1) e o nível máximo (b1)

b1: nível máx. a partir da borda inferior do sensor (sem valor de compensação)

c: Comprimento de extensão (comprimento de extensão máximo → Tabela Montagem)

Tabela para a montagem na área inativa:

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
I1	5,3	2,1	6,0	2,4	10,4	4,1
A	19,5	7,7	39,0	15,4	58,5	23,0
a1	1,0	0,4	1,5	0,6	2,5	1
b1	20,0	7,9	39,5	15,6	59,5	23,4

6.2.2 Montagem na área ativa A da haste da sonda

Deve-se manter uma distância mínima (a2) entre o nível máximo (b2) e o elemento de montagem. → Imagem e → Tabela Montagem na área ativa A da haste da sonda.

▶ Fixe o elemento de montagem na área de montagem (M) → Imagem Montagem. Atente para o comprimento de extensão máximo permitido (c). → Tabela Montagem.
▶ Assegure-se que após a montagem, o nível máximo (b2) não seja excedido.
▶ (b2) = (L) - (c) - (a2) (sem compensação).
▶ Observe outras distâncias mínimas. → Tabela Montagem na área ativa A da haste da sonda.

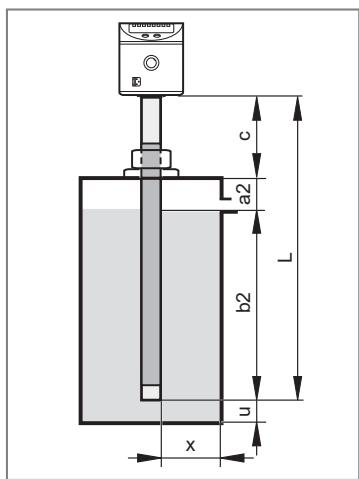

Fig. 14: Montagem na área ativa A da haste da sonda

c: Comprimento de extensão (comprimento de extensão máximo → Tabela Montagem)
a2: distância mínima do elemento de montagem para o nível máximo (b2).
b2: nível máximo partindo da borda inferior do sensor

Tabela para a montagem na área ativa A da haste da sonda:

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
x	2,0	0,8	3,0	1,2	4,0	1,6
u	1,0	0,4	1,0	0,4	1,0	0,4
a2 (LKx022)	2,0	0,8	2,5	1,0	3,0	1,2
a2 (LKx023)	4,0	1,6	4,5	1,8	5,0	2,0
a2 (LKx024)	6,0	2,4	7,0	2,8	8,0	3,2
v*)	4,5	1,8	4,5	1,8	4,5	1,8
w*)	4,0	1,6	5,0	2,0	6,0	2,4

*) → Imagem Montagem: Montagem (→ 14)

Com reconhecimento automático do fluido [MEdI] = [Auto] ou proteção contra transbordamento desativada [OP] = [OFF], o sensor se reinstala após cada ligação e se adapta ao fluido e ao local de montagem. A área ativa / área de medição não pode estar totalmente encoberta pelo fluido nesta fase! Isto é garantido pelas distâncias mínimas definidas. Distâncias muito pequenas podem levar a falhas de adaptação e falhas de operação.

6.3 Demais instruções de instalação

• Na instalação em tubos de plástico / reservatórios de plástico, o diâmetro interno do tubo deve ser de pelo menos 12,0 cm (4,8 inch).
  ▶ Instale o sensor centralizado.
• Na instalação em tubos de metal, o diâmetro interno do tubo (d) deve ter pelo menos os seguintes valores:

Tabela: demais instruções de instalação

	MEdl = CLW.1		MEdl = CLW.2, OIL.1		MEdl = OIL.2 / Auto
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
d	4,0	1,6	6,0	2,4	10,0	4,0

6.3.1 Marcação da altura de instalação

▶ Fixe a altura de instalação definida com a abraçadeira de aço inoxidável.

Se o sensor for retirado do suporte durante a manutenção, a abraçadeira serve como encosto para a instalação. Assim, não há risco de mudar acidentalmente o sensor de posição. Isto é necessário principalmente para uma função adequada da proteção contra transbordamento OP.

Fig. 15: Marcação da altura de instalação

▶ Monte a abraçadeira de aço inoxidável com um alicate comum.
▶ Atente para a posição correta.
▶ Para desmontar a abraçadeira, esta deve ser destruída.

7 Conexão elétrica

O dispositivo deve ser instalado somente por um técnico eletricista qualificado.

Siga as normas nacionais e internacionais para a montagem de instalações eletrotécnicas.

Alimentação de tensão conforme SELV, PELV.

▶ Desconecte a tensão da instalação.
▶ Conecte o dispositivo do seguinte modo:

Pino	Cores dos fios
1:	BN	marrom
2:	WH	branco
3:	BU	azul
4:	BK	preto
OUT1: saída de comutação / IO-Link
OUT2: saída de comutação
Identificação por cores conforme DIN EN 60947-5-2

Fig. 16: Exemplos de circuitos

1: 1 x comutação positiva / 1 x analógica

2: 1 x comutação negativa / 1 x analógica

Para uma função segura, o invólucro do sensor deve ser conectado eletricamente com um contra-eletrodo / aterrado (= terra funcional).

Para isto, utilize a conexão do invólucro (ver figura) e um pedaço curto de cabo com um corte transversal de fios de pelo menos 1,5 mm ² .

Em reservatórios metálicos, a parede do invólucro funciona como contra-eletrodo.

Em reservatórios de plástico deve haver um contra-eletrodo, por exemplo: uma haste de metal / chapa de metal no reservatório, paralelo à haste do sensor. Respeite as distâncias mínimas para a haste do sensor.

8 Elementos de comando e de exibição

1 a 8: LEDs indicadores
LED 1	Indicação em cm.
LED 2	Indicação em inch.
LED 3 – 7	Não conectados.
LED 8	Estado de comutação OUT1 (acende quando a saída 1 estiver comutada).
9: Botão [Mode / Enter]
• Seleção dos parâmetros e confirmação dos valores dos parâmetros.
10: Botão [Set]
• Ajuste dos valores dos parâmetros (continuamente mantendo o botão pressionado; passo a passo pressionando uma só vez).
11: Display alfanumérico de 4 dígitos
• Exibição do nível atual.• Exibição dos parâmetros e dos valores dos parâmetros.• Exibição de operação e de falhas.

9 Menu

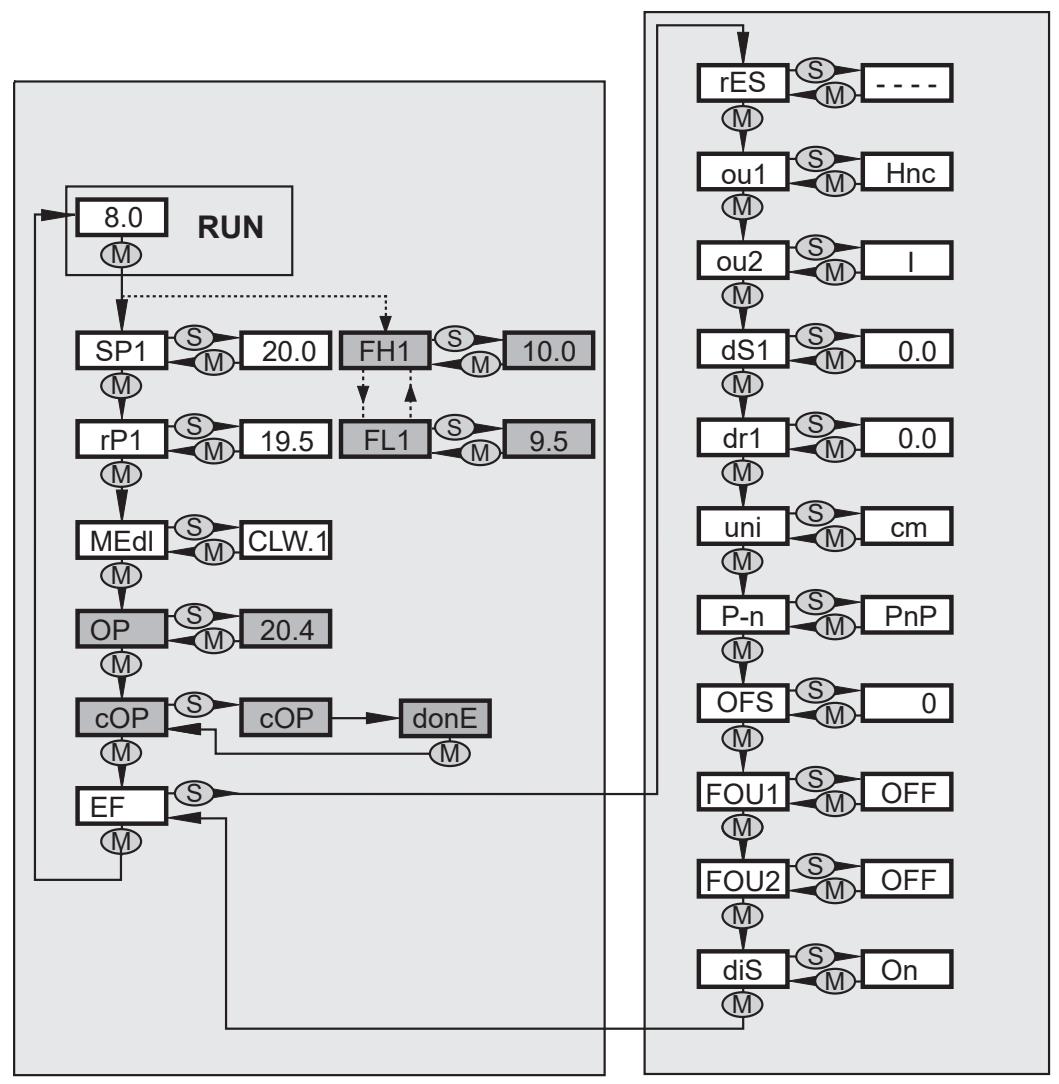

9.1 Estrutura do menu

Pontos do menu salientados em cinza como por exemplo [cOP] só estão ativos depois que os parâmetros atribuídos tiverem sido selecionados.

10 Parametrização

Dependendo da configuração dos parâmetros, os parâmetros disponíveis no menu podem mudar.

A parametrização pode ser feita por meio da interface IO-Link ou através dos elementos de operação do dispositivo.

Os parâmetros podem ser regulados antes da instalação e de iniciar a operação do dispositivo ou durante a operação.

Se os parâmetros forem alterados durante a operação, o funcionamento da instalação será influenciado.

▶ Certifique-se de que não ocorram falhas de funcionamento na instalação.

Durante a parametrização, o dispositivo permanece no modo de operação. As suas funções de monitoramento continuam sendo realizadas com os parâmetros existentes, até que a parametrização seja concluída.

Para ajustar a proteção contra transbordamento [cOP], o dispositivo deve estar instalado no reservatório.

Requisitos para a parametrização através da interface IO-Link:

√ Um software de parametrização adequado como o ifm moneo|configure
√ A descrição do dispositivo de entrada e saída (IODD - Input Output Device Description) para o dispositivo, veja documentation.ifm.com
√ Um mestre IO-Link
▶ Conecte o mestre IO-Link com um software de parametrização.
▶ Ajuste a porta do mestre no modo de operação IO-Link.
▶ Conecte o dispositivo com uma porta livre do mestre IO-Link.
▷ O dispositivo muda para o modo IO-Link.
▶ Altere as configurações de parâmetros no software.
▶ Escreva as configurações de parâmetros no dispositivo.

Informações sobre a parametrização → Manual do software de parametrização

10.1 Informações sobre a parametrização através do IO-Link

▶ O dispositivo LKxxxx não está pronto para entrar em funcionamento no estado de fornecimento.
▶ Primeiro deve ser ajustada a proteção contra transbordamento [OP] (= overflow prevention).
▶ O ajuste da [OP]pode ser feito de diferentes modos dependendo da aplicação:

• Diretamente no display do dispositivo.
• Através de uma ferramenta IO-Link, botão de programação „Teach_OP [cOP]“.
• Através do controle: escrever o valor 208 no índice 2 do IO-Link (comprimento: 1 byte).

O ajuste da OP não faz parte do armazenamento de dados (Data Storage).

Por isso, a simples substituição (ex.: no caso de uma falha do dispositivo), (desde que a OP não esteja desativada: Tipos de operação (→ 9)) só é possível ser feita com ressalvas: em dispositivos novos o ajuste da OP deve ser realizado manualmente, através dos botões de comando ou pelo IO-Link. Somente após o ajuste da OP ter sido realizado com sucesso, o dispositivo muda novamente para a transferência cíclica de dados de processo.

Depois de um reset de fábrica (botão "restabelecer o estado de fornecimento") o dispositivo reinicia e está novamente em estado de fornecimento.

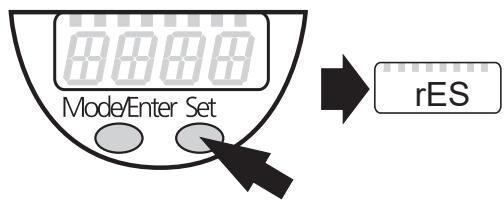

10.2 Procedimento de parametrização em geral

Cada ajuste de parâmetro requer 3 etapas:

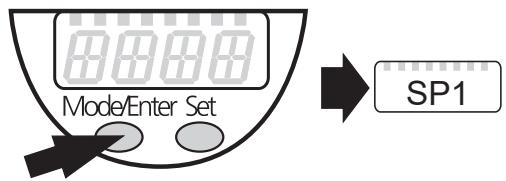

1: Seleção do parâmetro

▶ Pressione [Mode/Enter] até ser exibido o parâmetro desejado.

2: Ajuste do valor do parâmetro

▶ Pressione o botão [Set] e mantenha pressionado.
▷ O valor de ajuste atual do parâmetro é exibido piscando durante 5 s.
▷ Após 5 s: o valor de ajuste é alterado.

Passo a passo pressionando repetidamente, ou continuamente, mantendo pressionado.

▷ Os valores numéricos aumentam continuamente:

Para reduzir o valor:

▶ Deixe os valores exibidos avançarem até chegar no valor de ajuste máximo. Depois o ciclo se reinicia no valor de ajuste mínimo.

3: Confirmação do valor de parâmetro

▶ Pressione [Mode/Enter] brevemente.
▷ O parâmetro volta a ser exibido. O novo valor de ajuste é salvo.

Ajuste de outros parâmetros:

▶ Recomece com o 1º passo.

Para terminar a parametrização:

▶ Pressione [Mode/Enter] o número de vezes necessários até ser exibido o valor de medição atual, ou aguarde 30 s.
▷ O sensor volta para a exibição do valor do processo.

Se for exibido [C. Loc] ao se tentar alterar um valor de parâmetro, significa que existe um processo de parametrização ativo através da comunicação IO-Link (bloqueio temporário).

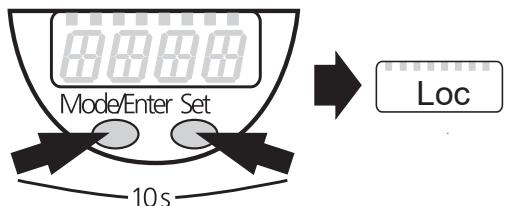

Se for exibido [S. Loc], o sensor está permanentemente bloqueado pelo software. Este bloqueio só pode ser cancelado com um software de parametrização.

Mudar do nível de menu 1 para o nível de menu 2

▶ Pressionar [Mode/Enter], até ser exibido [EF].

▶ Pressione [Set] brevemente.
▷ É exibido o primeiro parâmetro do submenu (aqui [rES]).

Bloquear / desbloquear

O dispositivo pode ser bloqueado eletronicamente, de forma a serem prevenidas configurações erradas não intencionais.

Bloquear:

▶ Certifique-se de que o dispositivo esteja no modo de operação normal.
▶ Pressione [Mode/Enter] + [Set] simultaneamente durante 10 s.
▷ É exibido [Loc].

[ Loc ] é exibido brevemente, se for tentado alterar os valores do parâmetro.

Desbloquear:

▶ Pressione [Mode/Enter] + [Set] simultaneamente durante 10 s.
▷ É exibido [uLoc].

Tempo esgotado:

Se nenhum botão for pressionado por 30 s durante a configuração de um parâmetro, o dispositivo volta ao modo de operação com o valor inalterado.

O dispositivo pode ser parametrizado antes e após a instalação.

Exceção: para ajustar a proteção contra transbordamento [cOP] o dispositivo deve estar instalado no reservatório.

10.3 Configurações básicas

Faixas de ajuste de todos os parâmetros: Valores de ajuste e ajudas de cálculo (→ 28)

Configurações de fábrica de todos os parâmetros: Configuração de fábrica (→ 33)

10.3.1 Determinação da unidade de medida

▶ Introduza [uni] antes dos valores para SPx, rPx, OP ou OFS.
▷ Assim são evitadas configurações errôneas involuntárias!

▶ Seleccione [uni] ▶ Determine as unidade de medida: [cm], [inch]

[uni]

10.3.2 Ajuste da compensação (offset)

A distância entre o fundo do reservatório e a borda inferior da sonda pode ser introduzida como valor de compensação.

▶ Ajuste [OFS] antes de introduzir os valores para SPx, rPx ou OP.
▷ Assim são evitadas configurações errôneas involuntárias!

▶ Seleccione [OFS] ▶ Ajuste os valores de offset. Atente para a unidade de medida [uni] ajustada.

[OFS]

10.3.3 Ajustar o fluido

► Seleccione [MEdL]		[MEdl]
[CLW.1] =	Água, fluidos à base de água, emulsões lubrificantes de refrigeração
[CLW.2] =	Água, fluidos à base de água, emulsões lubrificantes de refrigeração a temperaturas >35 °C (operação em tubo isolante).
[OIL.1] =	Óleos com alta constante dielétrica (ex. alguns óleos sintéticos).
[OIL.2] =	Óleos com baixa constante dielétrica (ex. óleos minerais).
[Auto] =	Detecção automática de fluidos: Tipos de operação (→ ☐ 9)

▶ Em caso de dúvida, selecione o ajuste [OIL.2] para óleos.
▶ Verifique o funcionamento através de um teste de aplicação!

Nas configurações [CLW.1] e [CLW.2] são suprimidas aderências (por exemplo, limalhas de ferro).

Nas configurações [OIL.1] e [OIL.2] é suprimido um resíduo de fundo dielétrico de água ou de limalhas de ferro de alguns centímetros a mais. Se não houver nenhuma camada de óleo (ou se a camada for muito pequena), o resíduo do fundo é detectado.

Na configuração [MEdl] = [Auto] não há nenhuma proteção contra transbordamento e então [OP] e [cOP] não estão disponíveis.

10.3.4 Ajuste da proteção contra transbordamento

▶ Observe as distâncias mínimas e as especificações de montagem▶ Selecione [OP]▶ Determine a posição da proteção contra transbordamento OP. A proteção contra transbordamento OP é desativada com a opção [OP] = [OFF].

[OP]

▶ Defina [OP] antes de [SPx] ou [FHx].
▷ Se [OP] for reduzido após a configuração de [SPx] / [FHx] para um valor ≤ [SPx] / [FHx], [SPx] / [FHx] se deslocará para baixo.
▷ Se [OP] aumentar, aumenta também [SPx] / [FHx], se [OP] e [SPx] / [FHx] estiverem bem próximos um do outro (1 x incremento).

Se a proteção contra transbordamento [OP] = [OFF] estiver desativada ou se [MEdI] = [Auto], a função de segurança do sensor deve ser analisada cuidadosamente. Analisados devem ser os processos de ligação e desligamento e as condições de operação especiais, assim como p.ex. reservatórios muito cheios e possíveis medidas de manutenção e de limpeza.

▶ Com o ajuste [OP] = [OFF], o ponto [cOP] do menu não está disponível.

10.3.5 Calibração da proteção contra transbordamento

Calibre a proteção contra transbordamento OP somente com o dispositivo instalado. Calibre se possível com o reservatório vazio!

O reservatório também pode estar preenchido parcialmente.

▶ Assegure-se de que a proteção contra transbordamento OP não esteja encoberta pelo fluido! Respeite a distância mínima entre a proteção contra transbordamento OP e o nível.

▶ Seleccione [cOP]▶ Pressione [Set] e mantenha pressionado. ▷ [cOP] pisca por alguns segundos, depois a exibição contínua indica que a calibração está sendo feita. ▷ Se a calibração for concluída com sucesso, será exibido [donE]. ▶ Confirme com [Mode/Enter]. ▷ Se a calibração não for concluída com sucesso, será exibido [FAIL]. ▶ Se necessário, diminua o nível ou corrija a posição da proteção contra transbordamento [OP] e repita o procedimento de calibração.

[cOP]

Tabela para a distância mínima entre a proteção contra transbordamento OP e o nível durante a calibração:

	[cm]	[inch]
LKx022	2,0	0,8
LKx023	3,5	1,4
LKx024	5,0	2,0

A posição da proteção contra transbordamento OP pode ser determinada através do parâmetro [OP]. Eventualmente, verifique a compensação.

O nível atual pode ser verificado manualmente, pois o dispositivo não está operacional antes da calibração.

Se a proteção contra transbordamento ([OP] = [valor ...]) estiver ativa, deve ser feita uma calibração [cOP] todas as vezes que:

• [MEdl] ou [OP] for alterado. Neste caso aparece no display.
• a posição de instalação (altura, posição) foi modificada.
• a conexão sensor-massa do reservatório (p.ex. comprimento dos cabos de conexão) foi modificada.

Se a proteção contra transbordamento [OP] = [OFF] estiver desativada ou se [MEdI] = [Auto]: Para assumir as configurações básicas e ajustar o fluido e o local de instalação, o dispositivo deve ser reinicializado quando estiver instalado.

▶ Desative a tensão de operação e a ative novamente.

10.4 Ajustar os sinais de saída

10.4.1 Determinar a função de saída OUT1

▶ Seleccione [OU1] e ajuste a função de comutação:[Hno] = função de histerese / normalmente aberto,[Hnc] = função de histerese / normalmente fechado,[Fno] = função janela / normalmente aberto,[Fnc] = função janela / normalmente fechado. Observação: Se o ponto de comutação for usado como proteção contra transbordamento, recomenda-se ajustar [OU1] = [Hnc] (função normalmente fechado). Pelo princípio de corrente de repouso, é assegurado que uma ruptura de fio ou quebra de cabo também sejam detectadas.

[OU1]

10.4.2 Determinar a função de saída para OU2

▶ Seleccione [OU2] e ajuste a função de saída:• [I] = saída de corrente 4...20 mA• [U] = saída de tensão de 0...10 V• [InEG] = saída de corrente 20...4 mA (invertida)• [UnEG] = saída de tensão 10...0 V (invertida)

[OU2]

10.4.3 Definir os limites de comutação (função de histerese)

► ▶ Certifique-se de que para [OU1], a função [Hno] ou [Hnc] esteja ajustada. ► Seleccione [SP1] e ajuste o valor de medição no qual a saída comuta.	[SP1]
► Seleccione [rP1] e ajuste o valor de medição no qual a saída é desativada. [rP1] é sempre inferior a [SP1]. Só podem ser introduzidos valores que sejam inferiores ao valor para [SP1]. Se [SP1] for mudado, [rP1] também é mudado, desde que não seja alcançada a parte final de baixo do reservatório de ajuste.	[rP1]

10.4.4 Definir os limites de comutação (função janela)

▶ Assegure-se que para [OU1], a função [Fno] ou [Fnc] esteja ajustada. ▶ Seleção [FH1] e ajuste o limite superior do alcance aceitável.	[FH1]
▶ Seleção [FL1] e ajuste o limite inferior do alcance aceitável. [FL1] é sempre inferior a [FH1]. Só podem ser introduzidos valores que sejam inferiores ao valor para [FH1]. Se [FH1] for mudado, [FL1] também é mudado, desde que não seja alcançado o final da faixa de ajuste.	[FL1]

10.4.5 Definir o retardo de comutação

▶ Seleccione [dS1] e ajuste um valor entre 0,0 e 60 s. O retardo de comutação reage conforme VDMA.

[dS1]

10.4.6 Definir o retardo de desligamento

▶ Seleccione [dr1] e ajuste um valor entre 0,0 e 60 s. O retardo de desligamento reage conforme VDMA.

[dr1]

10.4.7 Definição da lógica de comutação pra a saída

▶ Seleccione [P-n] e ajuste [PnP] ou [nPn].

[P-n]

10.4.8 Definir o comportamento das saídas em caso de falha (estado seguro)

► Seleccione [FOUx] e determine o valor:• [On] = saída de comutação COMUTA em caso de erro. Saída analógica comuta no valor > 21 mA / 10 V em caso de erro• [OFF] = saída de comutação DESCOMUTA em caso de erro. Saída analógica comuta no valor < 3,6 mA / 0 V em caso de erro Erros são por exemplo defeitos de hardware (mensagem de erro [Err]) ou um registro de dados com erro (mensagem de erro [PArA]):Indicações de falhas (→ ☐ 30)Excessivamente cheio ou a ativação da proteção contra transbordamento OP não é considerado uma falha!

[FOU1][FOU2]

10.4.9 Configuração da visualização

▶ Seleccione [dis] e determine o valor:[on] = o display está ligado no modo de operação. Atualização do valor de medição a cada 500 ms [OFF] = o display está desligado no modo de operação. Pressionando um dos botões, o valor de medição atual é exibido durante 30 s. Os indicadores LEDs permanecem ativos mesmo com o display desligado.

[diS]

10.4.10 Redefinição de todos os parâmetros para as configurações de fábrica

► Seleccione [rES]► ▶ Pressione o botão [Set] e mantenha pressionado até ser exibido [----].► ▶ Pressione brevemente [ Mode/Enter ]. ▷ O dispositivo é reinicializado e depois está novamente com a configuração de fábrica.

[rES]

10.5 Valores de ajuste e ajudas de cálculo

10.5.1 Valores de ajuste [OFS]

	[cm]		[inch]
Faixa de ajuste	0...200,0		0...78,8
	LKx022 LKx023	LKx024	LKx022 LKx023	LKx024
Incremento	0,5	1	0,2	0,5

10.5.2 Valores de ajuste [OP]

Fig. 17: Valores de ajuste / OPx: faixa de ajuste [OP]

Área	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
1	20,4	8,0	40,7	16,0	61	23,9
	19,1	7,5	38,3	15,1	57	22,4
	17,9	7,1	35,8	14,1	53	21,0
	16,7	6,6	33,4	13,1	50	19,5
	15,5	6,1	31,0	12,2	46	18,1
	14,3	5,6	28,5	11,2	42	16,7
	13,0	5,1	26,1	10,3	39	15,2
	11,8	4,7	23,6	9,3	35	13,8
	10,6	4,2	21,2	8,3	31	12,3
	9,4	3,7	18,8	7,4	28	10,9
	8,2	3,2	16,3	6,4	24	9,5
2	6,9	2,7	13,9	5,5	20	8,0

Os valores indicados para [OP] referem-se à distância entre OP e a parte inferior da barra. Os valores são válidos para [OFS] = [0].

Com [OFS] > [0] eles aumentam no valor Offset ajustado.

Exemplo LKx122:

OP deve ser ajustado no segmento no segmento 20,4 cm como indicado na → Tabela Valores de ajuste [OP].

[OFS] = 7, 0 cm

[OP] deve ser ajustado em 20,4 cm + 7,0 cm = 27,4 cm.

10.5.3 Ajuda de cálculo [OP]

Para que a proteção contra transbordamento OP funcione adequadamente, deve-se respeitar a distância mínima da barra (y) (→ Imagem: determinação "por cima")

São válidas as seguintes relações:

B + c = L + u eB = z + y

B: altura do reservatórioc: Comprimento do curso (no máximo: Montagem (→ 14)).y: altura de resposta OP desejada por cima (no mínimo: Instruções de montagem para a operação com proteção contra transbordamento (→ 14), no máximo: Valores de ajuste [OP] (→ 28).

L: comprimento da hasteu: distância da barra até o fundo do reservatórioz: altura de resposta OP desejada de baixo (no máximo: z < L - c - y ou z < B - y)

10.5.3.1 Determinação "por cima"

Fig. 18: Determinação "por cima"

A distância desejada (y) da proteção contra transbordamento OP "por cima" está pré-definida.

• Sem offset ([OFS] = [0]): [OP] = L - c - y
- Com offset ([OFS] = u): [OP] = L - c - y + u ou

[OP] = B - y

Exemplo:

c = 3, 0 cm, y = 5, 0 cm, u = 1, 0 cm

Sem offset: [OP] = 26,4 cm - 3,0 cm - 5,0 cm = 18,4 cm

Com offset: [OP] = 26,4 cm - 3,0 cm - 5,0 cm + 1,0 cm = 19,4 cm

10.5.3.2 Determinação "por baixo"

A altura da resposta (z), da proteção contra transbordamento OP da borda do reservatório é definida.

• Sem offset ([OFS] = [0]): [OP] = z - u
  • Com offset ([OFS] = u): [OP] = z

Exemplo:

z = 18,0 cm (da borda do reservatório), u = 1,0 cm

Sem offset: [OP] = 18,0 cm - 1,0 cm = 17,0 cm

Com offset: [OP] = 18,0 cm

▶ Arredonde o valor calculado para o próximo valor mais baixo: Leitura das definições dos parâmetros (→ 30)

10.5.4 Faixas de ajuste [SPx] / [FHx] e [rPx] / [FLx]

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
[SPx] / [FHx]	2,5...20,0	1,0...7,8	3,5...39,0	1,4...15,4	6...59	2,5...23,5
[rPx] / [FLx]	2,0...19,5	0,8...7,6	3,0...38,5	1,2...15,2	5...58	2,0...23,0
Incremento	0,5	0,2	0,5	0,2	1	0,5

Os valores são válidos para [OFS] = [0].

Com [OFS] > [0] eles aumentam no valor Offset ajustado.

11 Funcionamento

Após ligar a tensão de alimentação, o dispositivo está em modo de operação (= modo de operação normal). Executa suas funções de medição e de avaliação e fornece sinais de saída conforme os parâmetros ajustados.

▶ Verifique se o dispositivo funciona corretamente.

11.1 Indicações de operação

[---] contínuo	Fase de inicialização após ligar.
Valor numérico + LED 1	Nível atual em cm.
Valor numérico + LED 2	Nível atual em inch.
LED 8	Estado de comutação OUT1 (acende quando a saída 1 estiver comutada).
[----]	Nível abaixo da faixa ativa.
[FULL] + [valor numérico] alternando	A proteção contra transbordamento OP foi alcançada (exibição de advertência de transbordamento) ou de nível está acima da área ativa ou foi alcançado um elemento de montagem conhecido.
[≡≡≡]	É necessário calibrar [cOP] da proteção contra transbordamento OP.
[Loc]	Bloquear o dispositivo pelos botões de comando; a parametrização não é possível. Para desbloquear, pressionar durante 10 s ambos os botões de ajuste.
[uLoc]	O dispositivo está desbloqueado / possível parametrizar novamente.
[C. Loc]	O dispositivo está bloqueado temporariamente. Parametrização ativa pelo IO-Link (bloqueio temporário).
[S. Loc]	O dispositivo está permanentemente bloqueado pelo software. Este bloqueio só pode ser cancelado com um software de parametrização.

11.2 Leitura das definições dos parâmetros

▶ Pressione brevemente [Mode/Enter] (repetir várias vezes se necessário).
▷ A estrutura do menu é percorrida até o parâmetro desejado.
▶ Pressionar [Set] brevemente.
▷ O valor do parâmetro pertencente é exibido durante 30 s.

11.3 Indicações de falhas

Indicação	Possível causa	Medidas recomendadas
[Err]	Falha na parte eletrônica *)	► Substituir o dispositivo
[FAIL]	Falha na calibração da proteção contra transbordamento OP: · A proteção contra transbordamento está encoberta durante a calibração. · A proteção contra transbordamento está suja. · Distâncias mínimas muito pequenas · Foi detectado um elemento de instalação abaixo da proteção contra transbordamento. · Medição não constante.	► Diminuir o nível se possível. ► Limpar a sonda. ► Observe as instruções de instalação. ► ▶ Corrigir a posição da proteção contra transbordamento OP. ► Repita a calibração. ► Desative OP.
[SC1] + LED 8	Piscando: Curto-circuito na saída de comutação OUT1.	► Eliminar o curto-circuito.
[PARA]	Registro de dados com falha *)	► Resetar para ajuste de fábrica [rES].

*) As saídas entram no estado seguro: Comportamento da saída em diferentes estados operacionais (→ ☐ 31)

11.4 Comportamento da saída em diferentes estados operacionais

	OUT1	OUT2
Fase da inicialização	DESATIVADA	0 mA
Proteção contra transbordamento OP não calibrada.	DESATIVADA	3,5 mA
Proteção contra transbordamento OP calibrada ou desativada, operação normal.	Conforme o valor do processo e o ajuste [ou1]	Conforme o valor do processo 4...20 mA
Caso de falha / estado seguro	DESATIVADA se [FOU1] = [OFF] ATIVADA se [FOU1] = [On]	DESATIVADA se [FOU2] = [OFF] ATIVADA se [FOU2] = [On]

12 Manutenção, reparo e descarte

▶ Descarte o dispositivo após o uso de forma ecológica e conforme as determinações nacionais vigentes.
▶ Transporte somente com embalagens adequadas a fim de evitar danos no dispositivo.
▶ Em caso de devolução, certifique-se de que o dispositivo esteja livre de impurezas, especialmente de substâncias perigosas e tóxicas.

Quando instalar e desinstalar o dispositivo para manutenção e limpeza:

▶ Certificar-se de que a abraçadeira de aço inoxidável esteja fixada no sensor.
▷ Deve ser possível reproduzir exatamente a altura de instalação e a posição!
▶ Desinstale e limpe o sensor / realize a manutenção
▶ Instale o sensor exatamente no mesmo local e posição. Caso contrário, verificar o parâmetro [OP] e realizar [cOP] novamente.

12.1 Instrução de manutenção para operações sem proteção contra transbordamento

[MEdI] = [Auto] ou [OP] = [OFF] (proteção contra transbordamento OP desativada!)

▶ O dispositivo deve ser reinstalado nos seguintes casos (desligar brevemente a tensão de operação e ligá-la novamente):
- Após todos os trabalhos de manutenção.
- Após a limpeza (p.ex. limpeza da barra do sensor com um jato de água).
- Quando o sensor for retirado e reinstalado no reservatório durante a operação.
- Quando a área ativa do sensor for tocada com a mão ou com objetos aterrados (p.ex. uma chave inglesa, uma lança de limpeza).
- Quando for mudada a conexão entre o sensor e o reservatório / contra-eletrodos.
- Após a troca de fluidos com constantes dielétricas muito diferentes umas das outras. Se o fluido for escolhido manualmente, deve-se adaptar antes o ajuste [MEdI].

13 Configuração de fábrica

	Configuração de fábrica			Configuração do usuário
	LKx022	LKx023	LKx024
SP1	20,0	39,0	59
rP1	19,5	38,5	58
OP	20,4	40,7	61
MEdI	CLW.1
cOP	----
rES	----
ou1	Hnc
ou2	I
dS1	0,0
dr1	0,0
uni	cm
P-n	PnP
OFS	0
FOU1	OFF
FOU2	OFF
diS	On
