РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LK3122 IFM

Инструкции за експлоатация

Електронен сензор за ниво

LK31xx

Съдържание

1 Предварителна забележка 4

1.1 Използвани символи 4
1.2 Предупреждения 4

2 Инструкции за безопасност 5

3 Предназначение 6

3.1 Ограничение на областта на приложение 6

4 Пристъпване към работа 7

4.1 Пример за приложение 1 7
4.2 Пример за конфигурация 2....7

5 Функция 9

5.1 Принцип на измерване 9
5.2 Принцип на работа / характеристики на устройството 9

5.2.1 Работни режими 9
5.2.2 Забележки относно интегрираната защита срещу свръхпоток ..... 10
5.2.3 Функция на дисплея 10
5.2.4 Аналогова функция 10

5.2.4.1 Крива на аналоговия сигнал със защита срещу свръхпоток ..... 10
5.2.4.2 Крива на аналоговия сигнал без защита срещу свръхпоток ..... 11

5.2.5 Превключваща функция 12
5.2.6 Изместване за посочване на реалното ниво в резервоара 13
5.2.7 Дефинирано състояние в случай на неизправност.... 13
5.2.8 IO-Link 13

6 Монтаж.... 14

6.1 Бележки към инструкциите за монтаж за работа със защита срещу свръхпоток . . . . 14
6.2 Инструкции за монтаж за работа без защита срещу свръхпоток.... 15

6.2.1 Монтаж в неактивната зона 15
6.2.2 Монтаж в активната зона А на сондата 16

6.3 Други забележки относно монтажа 16
6.3.1 Маркиране на височината на монтаж 17

7 Електрическа връзка.... 18
8 Работни елементи и елементи на дисплея 19
9 Меню 20

9.1 Структура на менюто 20

10 Настройка на параметри. 21

10.1 Бележки за настройка на параметрите чрез IO-Link 21
10.2 Принцип на настройка на параметрите 22
10.3 Основни настройки 24

10.3.1 ▶ Определете мерната единица 24
10.3.2 Настройка на изместването 24
10.3.3 Настройка на средата.... 24
10.3.4 Настройка на защитата срещу свръхпоток 25
10.3.5 Регулиране на защитата срещу свръхпоток 25

10.4 Задаване на изходни сигнали.... 26

10.4.1 Настройка на изходната функция за OUT1 26
10.4.2 Настройка на изходната функция за OU2 26
10.4.3 Настройка на границите на превключване (функция хистерезис) ..... 26
10.4.4 Настройка на границите на превключване (прозоречна функция) ..... 27
10.4.5 Настройка на забавянето на превключването.... 27
10.4.6 Настройка на забавяне на изключване 27
10.4.7 Настройка на логиката на превключване за изхода 27
10.4.8 Определяне на реакцията на изходите в случай на неизправност (безопасно състояние)....27
10.4.9 Конфигуриране на дисплея 27
10.4.10 Връщане на всички параметри към фабричните настройки.... 28

10.5 Помощни средства за настройка на стойности и изчисления 28

10.5.1 Задаване на стойности [OFS] 28
10.5.2 Задаване на стойности [ОР] 28
10.5.3 Помощни средства за изчисляване [ОР] 29

10.5.3.1 Определяне на „от капака“ 29

10.5.3.2 Определяне на „от дъното“ 29

10.5.4 Задаване на диапазони [SPx]/[FHx] и [rPx]/[FLx] 29

11 Работа 31

11.1 Работни показатели 31
11.2 Отчитане на зададените параметри 31
11.3 Индикации за грешки 31
11.4 Реакция на изходите в различни работни състояния ..... 32

12 Ремонт, поддръжка и изхвърляне 33

12.1 Информация за техническо обслужване за работа без защита срещу свръхпоток . . 33

13 Фабрична настройка 34

1 Предварителна забележка

Ще намерите инструкции, технически данни, одобрения и допълнителна информация, като използвате QR кода върху устройството/опаковката или на адрес: documentation.ifm.com.

1.1 Използвани символи

Изисквания
Инструкции
▷ Реакция, резултат

[...] Обозначение на клавиши, бутони или индикации

→ Препратка

Важна забележка

Неспазването може да доведе до неизправност или смущения.

Информация

Допълнителна бележка

1.2 Предупреждения

Предупрежденията показват възможността от нараняване на хора и материални щети. Това позволява безопасна работа с продукта. Предупрежденията се степенуват, както следва:

ПРЕДУПРЕЖДЕНИЕ

Предупреждение за сериозно лично нараняване

Aко предупреждението не се спазва, възможни са фатални и сериозни наранявания.

ВНИМАНИЕ

Предупреждение за леки до среди телесни наранявания
▷ Ако предупреждението не се спазва, са възможни леки до средни наранявания.

ПОВИШЕНО ВНИМАНИЕ

Предупреждение за материални щети
▷ Ако предупреждението не се спазва, са възможни материални щети.

2 Инструкции за безопасност

- Описаното устройство е подкомпонент за интегриране в система.

– Производителят на системата носи отговорност за безопасността на системата.
– Производителят на системата трябва да извърши оценка на риска и да създаде документация в съответствие със законовите и нормативните изисквания, които да бъдат предоставени на оператора и потребителя на системата. Тази документация трябва да съдържа цялата необходима информация и инструкции за безопасност за оператора, потребителя и, ако е необходимо, за всеки сервизен персонал, упълномощен от производителя на системата.

• Прочетете настоящия документ, преди да настроите продукта, и го пазете през целия експлоатационен живот.
• Продуктът трябва да е подходящ за съответните приложения и условия на околната среда без никакви ограничения.
• Използвайте продукта само по предназначение (→ Предназначение).
• Ако не се спазват инструкциите за експлоатация или техническите данни, може да настъпи телесно нараняване и/или материални щети.
• Производителят не носи отговорност и не поема гаранция за каквито и да било последици, причинени от подправяне на продукта или неправилна употреба от страна на оператора.
• Монтажът, електрическата връзка, настройката, експлоатацията и техническото обслужване на продукта трябва да се извършват от квалифициран и упълномощен от оператора на машината персонал.
• Защитете устройствата и кабелите от повреди.
• Използвайте продукта само за допустими среди (→ Технически данни).
• Устройството отговаря на стандарта EN 61000-6-4 и е продукт от клас А. Устройството може да причини радиосмущения в домашни условия. Ако възникнат смущения, потребителят трябва да предприеме подходящи действия.

3 Предназначение

Устройството е специално проектирано да отговаря на изискванията на машиностроенето. То е особено подходящо за наблюдение на емулсии на охлаждащи течности (също и замърсени), както и за масла за рязане и хидравлични масла.

3.1 Ограничение на областта на приложение

- Устройството не е подходящо за:

— киселини и основи
— хигиенни и галванични приложения
– високопроводими и адхезивни среди (напр. лепило, шампоан),
– гранули, насипен материал,
— използване в мелници (повишен риск от образуване на отлагания).

• Възможно е пяна с добра проводимост да се регистрира като ниво:

▶ Проверете правилната функция, като извършите тест на приложението.
- За вода и среди на водна основа с температури > 35°C монтирайте устройството в климатична тръба (→ Аксесоари).
- Спазвайте макс. температура на средата с климатична тръба: → Технически характеристики.
- За автоматично откриване на среда : за силно нехомогенни среди, които се разделят една от друга, като по този начин образуват разделителни слоеве (напр. маслен слой върху вода), се прилага следното:
▶ Проверете правилната функция, като извършите тест на приложението.

4 Пристъпване към работа

За бърза настройка за повечето приложения могат да се използват примерните конфигурации, описани по-долу. Посочените минимални разстояния се прилагат само за всеки отделно описан случай.

4.1 Пример за приложение 1

Устройство:	LKx122 (дължина на сондата L= 264 mm)
Среда, която трябва да се измерва:	Минерално масло
Работен режим:	Ръчен избор на среда със защита срещу свръхпоток (фабрична настройка LK10xx): Работни режими (→ ☐ 9)
Инсталационна среда:	Монтаж като във → Фигура Метален резервоар

Фиг. 1: Пример за конфигурация 1 Метален резервоар

▶ Инсталирайте устройството.
▶ Спазвайте разстоянията (x), (u) и (c):

x:	мин. 4,0 cm
u:	мин. 1,0 cm
c:	макс. 14,0 cm

▶ Заземете сензора с резервоара: Електрическа връзка (→ ☐ 18)
▶ Спазвайте последователността за настройка на параметрите:

• [MEdl] = [OIL.2]: Настройка на средата (→ ☐ 24)

• [OFS] = (u) напр. (u) = 2,0 cm: Изместване за посочване на реалното ниво в резервоара (→ ☐ 13)
  • [OP]: Поставете защитата срещу свръхпоток OP на разстояние (у), по-голямо от 4,5 см, под монтажния елемент.

! При разстояние (у), по-малко от 4,5 cm, може да има неизправности и грешки по време на процеса на настройка [cOP]
Стъпково увеличение и диапазон на настройка: Задаване на стойности [ОР] (→ ☐ 28) Помощни средства за изчисляване на [ОР]: Помощни средства за изчисляване [ОР] (→ ☐ 29)

▶ Настройте защитата срещу свръхпоток ОР на [сОР]: Регулиране на защитата срещу свръхпоток (→ ☐ 25)
▷ Устройството е готово за работа.
▶ Ако е необходимо, направете допълнителни настройки.
▶ Проверете дали устройството работи правилно.

4.2 Пример за конфигурация 2

Устройство:	LKx123 (с фабрични настройки); дължина на сондата L= 472 mm
Среда, която трябва да се измерва:	Емулсия на охлаждаща течност
Работен режим:	Автоматично откриване на среда (фабрични настройки): Работни режими (→ ☐ 9)
Инсталационна среда:	Монтаж като във → Фигура Metalен резервоар

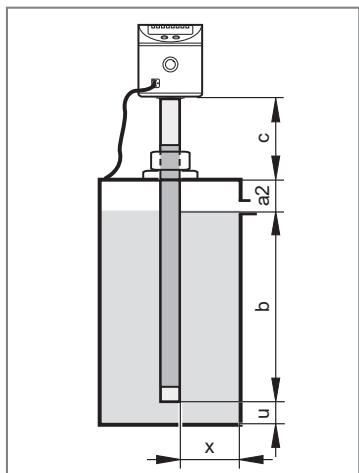

Фиг. 2: Пример за конфигурация 2 Метален резервоар

▶ Инсталирайте устройството.
▶ Спазвайте разстоянията (x), (u) и (c):

х:	мин. 4,0 cm
у:	мин. 1,0 cm
с:	макс. 23,0 cm

▶ Заземете сензора с резервоара: Електрическа връзка (→ ☐ 18)
▶ Спазвайте максимально разрешеното ниво (b).

! Между максимальното ниво (b) и монтажния елемент трябва да се спазва разстояние (a2), по-голямо от 5,0 см.

▶ Спазвайте последователността за настройка на параметрите:

• [MEdl] = [Auto]: Настройка на средата (→ ☐ 24)
- [OFS] = (u), напр. (u) = 1,0 cm: Изместване за посочване на реалното ниво в резервоара (→ ☐ 13)
- [SP1] = Поставете точката на превключване на разстояние (a2), по-голямо от 5,0 см, под монтажния елемент.

Регулируемо стъпково увеличение 0,5 см. Точката на превключване [SP1] се използва за защита срещу свръхпоток (изключете помпата, затворете входа).

▶ Устройството трябва да се инициализира отново:
▶ Изключете и включете отново работното напрежение.
▷ Устройството е готово за работа.
▶ Ако е необходимо, направете допълнителни настройки.
▶ Проверете дали устройството работи правилно.

5 Функция

5.1 Принцип на измерване

Сензорът определя нивото според капацитивния принцип на измерване.

• Генерира се електрическо поле [E], което се влияе от средата, която трябва да бъде открита. Тази промяна в полето води до измервателен сигнал, който се оценява по електронен път.
• Диелектричната константа на дадена среда е важна за нейното откриване. Среди с висока диелектрична константа (напр. вода) генерират силен измервателен сигнал, среди с ниска диелектрична константа (напр. масла) съответно по-слаб сигнал.
• Активният диапазон на измерване на сензорната сонда има 16 капацитивни измервателни сегмента. Те генерират измервателни сигнали в зависимост от степента на покритие.

Фиг. 3: Принцип на измерване

I: Неактивна зона
A: Активна зона (16 активни сегмента)
E: Електрическо поле
Размери → Технически характеристики

5.2 Принцип на работа / характеристики на устройството

Устройството може да се монтира в резервоари с различни размери.

Налични са 2 изхода. Те могат да бъдат настройвани отделно.

OUT1	превключващ сигнал за ограничение на нивото/IO-Link
OUT2	Аналогов сигнал, пропорционален на нивото (обратим)

▶ За да се приспособите към настоящото приложение, изберете необходимия работен режим.

5.2.1 Работни режими

1. Препоръчва се ръчен избор на среда със защита срещу свръхпоток (фабрична настройка)! Най-висока експлоатационна надеждност!

Средата, която трябва да бъде открита, се задава ръчно (параметър [MEdI]). Освен това се предлага интегрирана, независимо функционираща защита срещу свръхпоток.

1. Ръчен избор на среда без защита срещу свръхпоток Средна експлоатационна надеждност!

Средата, която трябва да бъде открита, се задава ръчно, както е описано в точка 1. Защитата срещу свръхпоток, обаче, е дезактивирана (параметър [OP] = [OFF]). Поради тази причина не е необходима настройка.

1. Автоматично откриване на среда. Най-ниска експлоатационна надеждност!

Всеки път, когато се включи работното напрежение, устройството се приспособява към средата и инсталационната среда.

За автоматично откриване на среда (параметър [MEdl] = [Auto]), няма налична защита срещу свръхпоток!

Автоматичното откриване на среда може да функционира правилно само при определени условия (напр. съответствие със специални спецификации за монтаж, ограничения за работа и поддръжка): Информация за техническо обслужване за работа без защита срещу свръхпоток (→ ☐ 33)

5.2.2 Забележки относно интегрираната защита срещу свръхпоток

С параметъра [ОР] (ОР = overflow prevention защита срещу свръхпоток), един от горните измерващи сегменти е дефиниран като интегрирана защита срещу свръхпоток ОР.

• Ако защитата срещу свръхпоток ОР е активирана, трябва да се направи корекция на ситуацията на инсталиране (параметър [сОР]). В противен случай устройството не е готово за работа; [ΞΞΞΞ] се показва на дисплея: Работни показатели (→ ☐ 31)
• Защитата срещу свръхпоток ОР може да бъде деактивирана ([OP] = [OFF]).

Деактивирането на защитата срещу свръхпоток ОР може да влоши експлоатационната надеждност. За оптимална работа и максимальна експлоатационна надеждност препоръчваме да не деактивирате защитата срещу свръхпоток ОР!

• Защитата срещу свръхпоток OP е максимальната граница на измервателния диапазон. Точките на превключване [SPx] / [FHx] са винаги отделу [OP]!
• Защитата срещу свръхпоток ОР не е зададена на отделен изход! Тя предлага допълнителна защита и превключва само ако при повишаване на нивото един от изходите не е превключил, въпреки че съответната точка на превключване е надвишена (например поради неизправности, свързани с приложението).
  Отговорът на защитата срещу свръхпоток ОР по този начин задейства „пълно състояние“ според конфигурираната функция: Аналогова функция (→ 10) Превключваща функция (→ 12)
• Обикновено защитата срещу свръхпоток ОР реагира, когато е достигнат избраният измерващ сегмент (няколко милиметра преди зададената стойност на ОР).
• Защитата срещу свръхпоток ОР реагира незабавно и без забавяне. Зададените времена на забавяне (например на точка на превключване директно под нея) не оказват влияние върху защитата срещу свръхпоток ОР.
• Отговорът на защитата срещу свръхпоток ОР се показва на дисплея („Пълно“ и индикацията за текущото ниво се променя всяка секунда).

5.2.3 Функция на дисплея

Устройството показва текущото ниво, избираемо в сантиметри или инчове. Показваната единица се дефинира чрез настройка на параметър. Зададената мерна единица и състоянието на превключване на изходите са обозначени със светодиоди.

5.2.4 Аналогова функция

Устройството осигурява аналогов сигнал, пропорционален на нивото. Аналоговият изход (OUT2) може да бъде конфигуриран

• [ou2] дефинира изходната функция на аналоговия изход: mA / V.
- В случай на вътрешна повреда, изходният сигнал реагира според параметрите, зададени в [FOU2]!

5.2.4.1 Крива на аналоговия сигнал със защита срещу свръхпоток

• [OP] = [стойност ...] (Активирана защита срещу свръхпоток OP)
• [ou2] = [I] или [U]

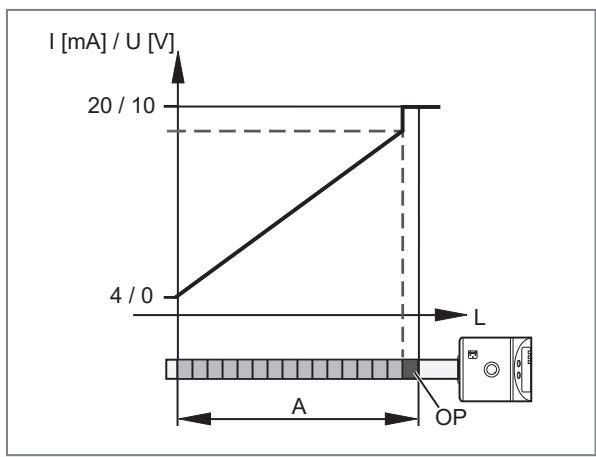

Фиг. 4: ОР е позиционирана в горния сегмент

A: Активна зона

ОР: измервателния сегмент на защитата срещу свръхпоток ОР

L: Ниво

Фиг. 5: ОР се измести надолу

A: Активна зона

ОР: измервателния сегмент на защитата срещу свръхпоток ОР

L: Ниво

Обхватът на измерване е ограничен от активния измервателен сегмент ОР. Ако нивото достигне измервателния сегмент ОР, изходният сигнал скача до максимальната си стойност (20 mA / 10 V).

Позицията на измервателния сегмент ОР не оказва влияние върху градиента на кривата.

• [OP] = [стойност ...] (Активирана защита срещу свръхпоток OP)
• [ou2] = [InEG] или [UnEG]

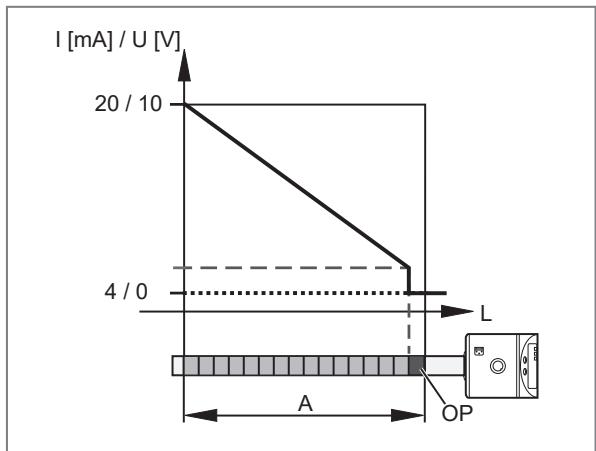

Фиг. 6: ОР е позиционирана в горния сегмент

A: Активна зона

ОР: измервателния сегмент на защитата срещу свръхпоток ОР

L: Ниво

Фиг. 7: ОР се измести надолу

A: Активна зона

ОР: измервателния сегмент на защитата срещу свръхпоток ОР

L: Ниво

Обхватът на измерване е ограничен от активния измервателен сегмент OP. Ако нивото достигне измервателния сегмент OP, изходният сигнал скача до максимальната си стойност (4 mA / 0 V).

Позицията на измервателния сегмент ОР не оказва влияние върху градиента на кривата.

5.2.4.2 Крива на аналоговия сигнал без защита срещу свръхпоток

[MEdl] = [Auto] или [OP] = [OFF] (защита срещу свръхпоток ОР деактивирана)

Фиг. 8: [ou2] = [I] или [U]
A: Активна зона
L: Ниво

Фиг. 9: [ou2] = [InEG] или [UnEG]
A: Активна зона
L: Ниво

[MEdl] = [Auto] или [OP] = [OFF]:

Работен режим с най-ниска експлоатационна надеждност! Работни режими (→ 9)

5.2.5 Превключваща функция

Устройството сигнализира чрез превключващия изход OUT1, че зададената граница е надвишена или че нивото е под ограничението.

Избираеми функции за превключване:

• Функция хистерезис / нормално отворен → ФигураФункция хистерезис: [ou1] = [Hno].
• Функция хистерезис / нормално затворен → Фигура Прозоречна функция: [ou1] = [Hnc].

! Първо се задава точката на превключване [SP1] , след това точката за нулиране [rP1] с исканата разлика.

Хистерезисът за защитата срещу свръхпоток ОР е фиксиран.

• Прозоречна функция / нормално отворен → ФигураФункция хистерезис: [ou1] = [Fno].
• Прозоречна функция / нормално затворен → Фигура Прозоречна функция: [ou1] = [Fnc].

Ширината на прозореца може да се настрои чрез разликата между [FH1] и [FL1]. [FH1] = горна стойност, [FL1] = долна стойност.

Фиг. 10: Функция за хистерезис
L: Ниво
HY: хистерезис

Фиг. 11: Прозоречна функция
L: Ниво
FE: отвор

5.2.6 Изместване за посочване на реалното ниво в резервоара

Зоната между дъното на резервоара и долния край на сондата може да се въведе като стойност на изместване [OFS]. Така че показваната точка и точката на превключване се отнасят до действителното ниво (референтна точка = дъно на резервоара).

За [OFS] = [0]: Референтната точка е долният край на измервателната сонда.

Зададеното изместване се отнася само за дисплея на устройството. То не оказавлияние върху технологичните стойности, предавани чрез IO-Link. Параметърът OFS обаче се предава правилно чрез IO-Link и следователно може да бъде взет под внимание: IO-Link (→ 13)

5.2.7 Дефинирано състояние в случай на неизправност

За всеки изход може да се зададе дефинирано състояние в случай на неизправност. Ако се открие повреда, изходите незабавно преминават в дефинираното безопасно състояние. В този случай реакцията на изходите може да бъде зададена чрез параметрите [FOU1], [FOU2]: Определяне на реакцията на изходите в случай на неизправност (безопасно състояние) (→ ☐ 27)

5.2.8 IO-Link

IO-Link е комуникационна система за свързване на интелигентни сензори и актуатори към системи за автоматизация. IO-Link е стандартизиран в стандарта IEC 61131-9.

Обща информация за IO-Link на io-link.ifm

Описание на входно-изходното устройство (IODD) с всички параметри, данни за процеса и подробни описания на устройството на адрес: documentation.ifm.com

IO-Link предлага следните предимства:

• Предаване без смущения на всички данни и стойности на процеса
- Настройка на параметри в работещ процес или предварителна настройка извън приложението
- Параметри за идентифициране на свързаните устройства в системата
• Допълнителни параметри и диагностични функции
- Автоматично архивиране и възстановяване на набори от параметри в случай на смяна на устройството (съхранение на данни)
- Регистриране на набори от параметри, стойности на процеси и събития
- Файл с описание на устройството (IODD - Описание на входно-изходното устройство) за лесно планиране на проект
• Стандартизирана електрическа връзка
• Дистанционна поддръжка

6 Монтаж

Фиг. 12: Монтаж

L: Дължина на сондата

u...у: Минимални разстояния

M: Зона за монтажни елементи

ОР: Защита срещу свръхпоток

с: Максимална външна дължина

В: Метален предмет в резервоара

Таблица за монтаж:

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
L (дължина на сондата)	26,4	10,4	47,2	18,6	72,8	28,7
M (монтажна зона)	14,0	5,5	23,0	9,1	36,0	14,2
с (макс. външна дължина)*

* Отнася се за монтажа, както е показано (дебелината на стената на капака на резервоара не се взима предвид; монтажният елемент не се подава в резервоара). В противен случай вижте монтажната зона М.

6.1 Бележки към инструкциите за монтаж за работа със защита срещу свръхпоток

[MEdI] = [CLW..] или [OIL..]

[OP] = [стойност ...] (Активирана защита срещу свръхпоток ОР)

Разрешено е монтажните елементи да се поставят в монтажната зона (М) → Фигура Монтаж

▶ Придържайте се към максимально разрешената външна дължина (с) съгласно → Таблица Монтаж
▶ Спазвайте минималните разстояния според → Фигура Монтаж и → Таблица Инструкции за монтаж за работа със защита срещу свръхпоток.
▶ Спазвайте забележките за интегрираната защита срещу свръхпоток ОР.

Защитата срещу свръхпоток ОР трябва:

1. да бъде под монтажния елемент.

2. да бъде поставена на минимално разстояние (у) от него. Минималното разстояние се измерва между долния край на монтажния елемент и ОР стойността.

Инструкции за монтаж за работа със защита срещу свръхпоток

	MEdI = CLW.1		MEdI = CLW.2, OIL.1		MEdI = OIL.2
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
	MEdl = CLW.1		MEdl = CLW.2, OIL.1		MEdl = OIL.2
x	2,0	0,8	3,0	1,2	4,0	1,6
u	1,0	0,4	1,0	0,4	1,0	0,4
y (LKx022)	2,5	1,0	3,5	1,4	4,5	1,8
y (LKx023)	4,5	1,8	5,5	2,2	6,5	2,6
y (LKx024)	6,0	2,4	7,0	2,8	8,0	3,2
v	4,5	1,8	4,5	1,8	4,5	1,8
w	4,0	1,6	5,0	2,0	6,0	2,4

Помощни средства за изчисляване на [ОР]: Помощни средства за изчисляване [ОР] (→ ☐ 29)

6.2 Инструкции за монтаж за работа без защита срещу свръхпоток

[MEdl] = [Auto] или [OP] = [OFF] (защитата срещу свръхпоток OP е деактивирана)

6.2.1 Монтаж в неактивната зона

! Между максимальното ниво (b1) и неактивната зона (l1) трябва да се спазва минималното разстояние (a1). → Фигура и → Таблица Монтаж в неактивната зона.

▶ Фиксирайте устройството в неактивната зона (I1) с помощта на монтажните елементи. Външната дължина (с) не трябва да надвишава (I1).
▶ След завършения монтаж се уверете, че максимальното ниво (b1) не е надвишено.
▶ Спазвайте и други минимални разстояния. → Таблица Монтаж в активната зона А на сондата.

I1/I2: Неактивни зони

A: Активна зона
a1: Минимално разстояние между неактивната зона (I1) и максимальното ниво (b1)
b1: Максимално ниво от долния край на сензора (без изместване)
с: Външна дължина (максимална външна дължина → Таблица Монтаж)

Фиг. 13: Монтаж в неактивната зона

Таблица за монтаж в неактивната зона

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
I1	5,3	2,1	6,0	2,4	10,4	4,1
A	19,5	7,7	39,0	15,4	58,5	23,0
a1	1,0	0,4	1,5	0,6	2,5	1
b1	20,0	7,9	39,5	15,6	59,5	23,4

6.2.2 Монтаж в активната зона А на сондата

! Между максимальното ниво (b2) и монтажния елемент трябва да се спазва минимално разстояние (a2). → Фигура и → таблица Монтаж в активна зона А на сондата.

▶ Фиксирайте монтажните елементи в монтажната зона (M) → Фигура Монтаж. Придържайте се към максимально разрешената външна дължина (с). → Таблица Монтаж.
▶ След завършения монтаж се уверете, че максимальното ниво (b2) не е надвишено:
▶ (b2) = (L) - (c) - (a2) (без изместване).
▶ Спазвайте и други минимални разстояния. → Таблица Монтаж в активната зона А на сондата.

Фиг. 14: Монтаж в активната зона А на сондата

с: Външна дължина (максимална външна дължина → Таблица Монтаж)
a2: Минимално разстояние между монтажния елемент и максимально ниво (b2).
b2: Макс. ниво от долния край на сензора

Таблица с монтаж в активната зона А на сондата:

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
x	2,0	0,8	3,0	1,2	4,0	1,6
u	1,0	0,4	1,0	0,4	1,0	0,4
a2 (LKx022)	2,0	0,8	2,5	1,0	3,0	1,2
a2 (LKx023)	4,0	1,6	4,5	1,8	5,0	2,0
a2 (LKx024)	6,0	2,4	7,0	2,8	8,0	3,2
v*)	4,5	1,8	4,5	1,8	4,5	1,8
w*)	4,0	1,6	5,0	2,0	6,0	2,4

*) → Фигура Монтаж: Монтаж (→ 14)

В случай на автоматично откриване на среда [MEdI] = [Auto] или деактивирана защита срещу свръхпоток [OP] = [OFF], сензорът се инициализира при всяко включване и прави корекции спрямо средата и инсталационната среда. Активната зона/измервателният диапазон не трябва да бъдат напълно покрити от средата. Посочените минимални разстояния осигуряват това. Твърде малкото разстояние може да доведе до неправилни настройки и неизправности.

6.3 Други забележки относно монтажа

• При монтаж в пластмасови тръби/пластмасови резервоари вътрешният диаметър (на тръбата) трябва да бъде най-малко 12,0 cm (4,8 инча).
  ▶ Монтирайте сензора в центъра.

- При монтаж в метални тръби вътрешният диаметър на тръбата (d) трябва да бъде наймалко:

Таблица с други инструкции за инсталиране:

	MEdI = CLW.1		MEdI = CLW.2, OIL.1		MEdI = OIL.2/ Auto
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
d	4,0	1,6	6,0	2,4	10,0	4,0

6.3.1 Маркиране на височината на монтаж

▶ Фиксирайте зададената височина на монтаж с предоставената скоба за тръби от неръждаема стомана.

Ако сензорът е отстранен от установката поради техническо обслужване, скобата служи като ограничител за ограничаване при повторно монтиране на сензора. По този начин се изключва неволно разместване на сензора. Това е особено необходимо за правилната функция на защитата срещу свръхпоток ОР.

Фиг. 15: Маркиране на височината на монтаж

▶ Поставете скобата за тръби от неръждаема стомана с помощта на клещи.
▶ Осигурете сигурно закрепване.
▶ За да се премахне скобата, тя трябва да бъде унищожена.

7 Електрическа връзка

▶ Устройството трябва да бъде свързано от квалифициран електротехник.

Спазвайте националните и международните разпоредби за монтаж на електрическо оборудване.

Захранващо напрежение съгласно SELV, PELV.

▶ Изключете захранването.
▶ Свържете устройството по следния начин:

Щифт	Цвят на проводниците
1:	BN	Кафяв
2:	WH	Бял
3:	BU	Син
4:	BK	черен
OUT1: превключващ изход/IO-Link
OUT2: Превключващ изход
Цветове съгласно DIN EN 60947-5-2

Фиг. 16: Примери за вериги

1: 1 x положително превключване / 1 x аналогово

2: 1 x отрицателно превключване / 1 x аналогово

За надеждна работа корпусът на сензора трябва да бъде електрически свързан към противоелектрода / заземен (= функционална земя).

Използвайте връзката на корпуса (вижте чертежа) и късо парче кабел с напречно сечение на проводника най-малко 1,5 mm².

Когато се използват метални резервоари, стената на резервоара служи като противоелектрод.

При пластмасови резервоари трябва да се осигури противоелектрод, напр. метален прът / метална плоча вътре в резервоара успоредно на сондата. ▶ Спазвайте минималните разстояния до сондата.

8 Работни елементи и елементи на дисплея

От 1 до 8: Индикаторни светодиоди
LED 1	Индикация в сантиметри
LED 2	индикация в инчове
Светодиоди 3 – 7	не се използва
LED 8	Състояние на превключване OUT1 (включен, ако изход 1 е включен).
9: Бутон [Mode/Enter] (Режим/Въвеждане)
• Избор на параметрите и потвърждаване на стойностите на параметрите.
10: Бутон [Set] (Настройка)
• Настройка на стойностите на параметрите (превъртане чрез задържане в натиснато положение, постепенно чрез еднократно натискане).
11: Буквено-цифров дисплей, 4 цифри
• Показване на текущото ниво.• Показване на параметрите и стойностите на параметрите.• Показване на индикация за работа и индикация за неизправност.

9 Меню

9.1 Структура на менюто

Елементите от менюто в сиво, напр. [cOP], са активни само когато са избрани зададените параметри.

10 Настройка на параметри

В зависимост от настройката на параметъра наличните параметри в менюто може да се променят.

Настройката на параметрите може да се извърши чрез интерфейса IO-Link или чрез работните елементи на устройството.

Параметрите могат да бъдат зададени преди монтаж или по време на работа.

Ако промените параметрите по време на работа, това ще повлияе на функцията на инсталацията.

▶ Уверете се, че няма да има неизправности във вашата инсталация.

По време на настройката на параметрите уредът остава в работен режим. Той продължава своите функции на наблюдение със съществуващите параметри, докато настройката на параметрите бъде завършена.

За да регулирате защитата срещу свръхпоток [сОР], устройството трябва да бъде монтирано в резервоара.

Изисквания за настройка на параметрите през интерфейса IO-Link:

√ Подходящ софтуер за настройка на параметри, напр. ifm moneo|конфигуриране
√ Описанието на входно-изходното устройство (IODD) за устройството вижте на адрес: documentation.ifm.com
√ Един IO-Link master
▶ Свържете IO-Link master към софтуер за настройка на параметри.
▶ Задайте порта на мастера в режим на работа IO-Link.
▶ Свържете устройството към свободен порт на IO-Link master.
▷ Устройството превключва в режим IO-Link.
▶ Променете настройките на параметрите в софтуера.
▶ Запишете настройките на параметрите в устройството.

Бележки за настройка на параметрите → Ръководство на софтуера за настройка на параметрите

10.1 Бележки за настройка на параметрите чрез IO-Link

▶ При доставка устройството LKxxxx не работи.
▶ Първо трябва да бъде коригирана интегрираната защита срещу свръхпоток [ОР].
▶ В зависимост от приложението, [ОР] настройката може да се извърши по различни начини:

• директно на дисплея.
- чрез инструмент за IO-Link, бутон „Teach_OP [cOP]“.
- чрез контролера: напишете стойността 208 в индекса 2 на IO-Link (дължина: 1 байт).

Регулирането на ОР не е част от съхранените данни.

Следователно, проста подмяна (например в случай на повреда на устройството) (при условие, че ОР не е деактивирана): Работни режими (→ 9)) става само с резервации: На новото устройство регулирането на ОР трябва да се извърши ръчно – или чрез бутоните за управление, или чрез IO-Link. Само когато настройката на ОР е извършена успешно, устройството се връща към цикличното предаване на технологични данни за процеса.

След възстановяване на фабрични настройки (бутон „Възстановяване на фабричните настройки“) устройството се рестартира и фабричните настройки се възстановяват.

10.2 Принцип на настройка на параметрите

За настройката на всеки параметър трябва да се извършат 3 стъпки:

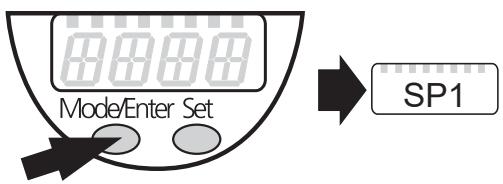

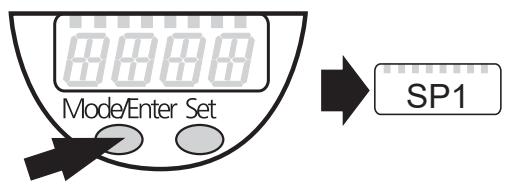

1: Избор на параметър

▶ Натискайте [Mode/Enter] (Режим/Въвеждане), докато се покаже необходимия параметър.

2: Задаване на стойност на параметъра

▶ Натиснете [SET] и го задръжте в натиснато положение.
▷ Текущата стойност на настройка на параметъра мига за 5 s.
▷ След 5 секунди: стойността на настройката се променя. Постепенно чрез еднократно натискане на бутона или непрекъснато чрез задържане на бутона.
▷ Числените стойности се увеличават непрекъснато:

За намаляване на стойността:

▶ Оставете дисплеят да се премести до максимальната стойност на настройката. След това цикълът започва отново от минималната стойност на настройката.

3: Потвърждаване на стойността на параметъра

▶ За кратко натиснете [Mode/Enter] (Режим/Въвеждане).
▷ Параметърът се извежда отново. Новата стойност на настройката е запаметена.

Задаване на други параметри:

▶ Започнете отново със стъпка 1.

Завършване на настройката на параметри:

▶ Натиснете [Mode/Enter] (Режим/Въвеждане) няколко пъти, докато се покаже текущата измерена стойност, или изчакайте 30 секунди.
▷ Сензорът се връща към показване на стойността на процеса.

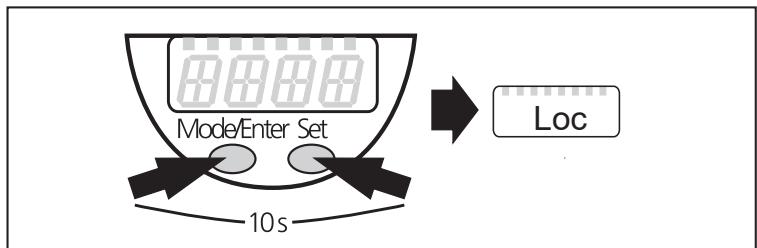

Ако при опит за промяна на стойност на параметър се покаже [C. Loc], IO-Link комуникацията е активна (временно заключване).

Ако се покаже [S. Loc], сензорът е постоянно заключен чрез softуера. Това заключване може да бъде премахнато само със softuer за въвеждане на параметри.

Преминаване от ниво 1 на менюто на ниво 2

▶ Натискайте [Mode/Enter] (Режим/Въвеждане), докато се покаже [EF].

▶ Натиснете за кратко [Set].
▷ Показва се първият параметър на подменюто (тук: [rES]).

Заключване / отключване

Устройството може да се заключи по електронен път, за да се предотвратят неволни настройки.

Заключване:

▶ Уверете се, че устройството е в нормален работен режим.
▶ Натиснете [Mode/Enter] + [Set] едновременно за 10 секунди.
▷ Показва се [Loc].

[Loc] се извежда за кратко, ако се опитате да промените стойностите на параметрите.

Отключване:

▶ Натиснете [Mode/Enter] + [Set] едновременно за 10 секунди.
▷ Показва се [uLoc].

Време на изчакване:

Ако по време на настройката на параметри в продължение на 30 секунди не се натисне бутон, устройството се връща в работен режим с непроменени стойности.

Устройството може да бъде конфигурирано преди или след монтажа.

Изключение: За да регулирате защитата срещу свръхпоток [сОР], устройството трябва да бъде монтирано в резервоара.

10.3 Основни настройки

Диапазони на настройка на всички параметри: Помощни средства за настройка на стойности и изчисления (→ ☐ 28)

Фабрични настройки на всички параметри: Фабрична настройка (→ 34)

10.3.1 Определете мерната единица

▶ Въведете [uni], преди да въведете стойностите за SPx, rPx, OP или OFS.
▷ Това предотвратява неволни грешни настройки.

▶ Изберете [uni]
▶ Определете мерната единица: [cm], [inch]

[uni]

10.3.2 Настройка на изместването

Разстоянието между дъното на резервоара и долния край на измервателната сонда може да се въведе като стойност на изместване.

▶ Въведете [OFS], преди да въведете стойностите за SPx, rPx или OP.
▷ Това предотвратява неволни грешни настройки.

▶ Изберете [OFS].
▶ Задайте стойността на изместването. Обърнете внимание на зададената мерна единица [uni].

[OFS]

10.3.3 Настройка на средата

► Изберете [MEdL].		[MEdl]
[CLW.1] =	Вода, среди на водна основа, емулсии на охлаждаща течност.
[CLW.2] =	Вода, среди на водна основа, емулсии на охлаждаща течност за температури > 35°C (монтаж в климатична тръба).
[OIL.1] =	Масла с висока диелектрична константа (напр. някои синтетични масла).
[OIL.2] =	Масла с ниска диелектрична константа (напр. минерални масла).	[MEdl]
[Auto] =	Автоматично откриване на среда:Работни режими(→ 9)

▶ В случай на съмнение, изберете [OIL.2] за масла.
▶ Проверете правилната функция, като извършите тест на приложението.

Настройките [CLW.1] и [CLW.2] потискат отлаганията (напр. метални стружки).

Настройките [OIL.1] и [OIL.2] потискат долен слой от вода с по-висока диелектрична константа или стружки с височина няколко сантиметра. Ако няма наличен маслен слой (или ако е много тънък), открива се долният слой.

При настройката [MEdI] = [Auto], няма защита срещу свръхпоток OP. В този случай елементите от менюто [OP] и [cOP] не са достъпни.

10.3.4 Настройка на защитата срещу свръхпоток

► Спазвайте минималните разстояния и спецификациите за монтаж► ▶ Изберете [OP]► ▶ Определете положението на защитата срещу свръхпоток OP.Опцията [OP] = [OFF] деактивира защитата срещу свръхпоток OP.

[OP]

▶ Задайте [OP] преди [SPx] или [FHx].
▷ Ако [OP] се намали след настройка на [SPx] / [FHx] на стойност ≤ [SPx] / [FHx], [SPx] / [FHx] се измества надолу.
▷ Ако [OP] се увеличи, [SPx] / [FHx] също се увеличава, ако [OP] and [SPx] / [FHx] са близо един до друг (1 х стъпка увеличение).

Ако защитата срещу свръхпоток е деактивирана [OP] = [OFF] или [MEdI] = [Auto], надеждността на функциониране на сензора трябва да бъде проверена с особено внимание. При проверката трябва да бъдат взети предвид процесите на включване и изключване и специални работни състояния, като много пълни резервоари, възможни операции по техническо обслужване и почистване.

▶ За настройката [OP] = [OFF], елементът от менюто [cOP] не е достъпен.

10.3.5 Регулиране на защитата срещу свръхпоток

Регулирайте защитата срещу свръхпоток ОР само когато устройството е монтирано. Ако е възможно, извършете настройката, когато резервоарът е празен.

Резервоарът може да бъде частично напълнен.

▶ Уверете се, че защитата срещу свръхпоток ОР не е покрита от средата. Спазвайте минималното разстояние между защитата срещу свръхпоток ОР и нивото.

▶ Изберете [cOP]▶ Натиснете [Set] и го задръжте в натиснато положение. ▷ [cOP] мига в продължение на няколко секунди; тогава непрекъснатият дисплей показва, чесе извършва настройка. ▷ Ако настройката е успешна, извежда се [donE]. ▶ Потвърдете, като щракнете върху [Mode/Enter]. ▷ Ако настройката не е успешна, извежда се [FAIL]. ▶ Възможно е да намалите нивото или да коригирате позицията на защитата срещусвръхпоток [OP] и да повторите операцията за настройка.

[cOP]

Таблица с минимално разстояние между защитата срещу свръхпоток ОР и нивото по време на настройка:

	[cm]	[inch]
LKx022	2,0	0,8
LKx023	3,5	1,4
LKx024	5,0	2,0

Позицията на защитата срещу свръхпоток ОР може да се определи чрез извикване на параметъра [ОР]. Вземете под внимание изместването, ако е необходимо.

Текущото ниво трябва да се определи ръчно, тъй като устройството все още не е готово за работа преди настройката.

! При активиране на защитата срещу свръхпоток ([OP] = [стойност ...]), настройка [cOP] трябва да се извършва всеки път:

• [MEdl] или [OP] са променени. В този случай се извежда.
- Позицията на монтаж (височина, ориентация) е променена.
- Връзката между сензора и заземяването на резервоара (напр. дължината на кабела) е променена.

С деактивирана защита срещу свръхпоток ([OP] = [OFF] или [MEdI] = [Auto]):

За да се приложат основните настройки и да се адаптира към средата и инсталационната среда, устройството трябва да се инициализира отново, когато е инсталирано.

▶ Изключете и включете отново работното напрежение.

10.4 Задаване на изходни сигнали

10.4.1 Настройка на изходната функция за OUT1

▶ Изберете [OU1] и задайте функцията за превключване:[Hno] = функция за хистерезис/нормално отворен[Hno] = функция за хистерезис/нормално затворен[Fno] = прозоречна функция/нормално отворен[Fnc] = прозоречна функция/нормално затворенЗабележка: Ако превключващият изход се използва за защита срещу свръхпоток, препоръчва се настройката [OU1] = [Hnc] (NC функция). Принципът на нормално затворена операция гарантира, че се открива и прекъсване на проводник или прекъсване на кабел.

[OU1]

10.4.2 Настройка на изходната функция за OU2

▶ Изберете [OU2] и задайте функцията за изход:[I] = токов изход 4...20 mA[U] = изходно напрежение 0...10 V[InEG] = токов изход 20... 4 mA (обърнат)[UnEG] = изходно напрежение 10... 0 V (обърнат).

[OU2]

10.4.3 Настройка на границите на превключване (функция хистерезис)

▶ Уверете се, че функцията [Hno] или [Hnc] е зададена за [OU1]. ▶ Изберете [SP1] и задайте стойността, при която изходът се превключва.	[SP1]
► ▶ Изберете [rP1] и задайте стойността, при която изходът се изключва. [rP1] е винаги по-малка от [SP1] Устройството приема само стойности, които са по-ниски от стойността за [SP1]. Ако [SP1] се измести, [rP1] също се измества, при условие, че не е достигнат долният край на диапазона на настройка.	[rP1]

10.4.4 Настройка на границите на превключване (прозоречна функция)

▶ Уверете се, че функцията [Fno] или [Fnc] е зададена за [OU1]. ▶ Изберете [FH1] и задайте горната граница на приемливия диапазон.	[FH1]
▶ Изберете [FL1] и задайте долната граница на приемливия диапазон. [FL1] е винаги по-малка от [FH1]. Устройството приема само стойности, които са по-ниски от стойността за [FH1]. Ако [FH1] се измести, [FL1] също се измества, при условие че не е достигнат долният край на диапазона на настройка.	[FL1]

10.4.5 Настройка на забавянето на превключването

▶ Изберете [dS1] и задайте стойността между 0,0 и 60 секунди.Закъснението на превключване реагира съгласно VDMA.

[dS1]

10.4.6 Настройка на забавяне на изключване

► ▶ Изберете [dr1] и задайте стойността между 0,0 и 60 секунди.Закъснението на изключване реагира съгласно VDMA.

[dr1]

10.4.7 Настройка на логиката на превключване за изхода

▶ Изберете [P-n] и задайте [PnP] или [nPn].

[P-n]

10.4.8 Определяне на реакцията на изходите в случай на неизправност (безопасно състояние)

▶ Изберете [FOUx] и задайте стойността:[On] = превключващият изход се ВКЛЮЧВА в случай на повреда.Аналоговият изход превключва на стойност > 21 mA / 10 V в случай на неизправност. [OFF] = превключващият изход се ИЗКЛЮЧВА в случай на повреда.Аналоговият изход превключва на стойност < 3,6 mA / 0 VХардуерни неизправности (съобщение за грешка [Err]) или дефектен набор от данни (съобщение за грешка [PArA]) се считат за неизправности: Индикации за грешки (→ ☐ 31)Свръхпотокът или активирането на защитата срещу свръхпоток ОР не се счита за повреда.

[FOU1][FOU2]

10.4.9 Конфигуриране на дисплея

▶ Изберете [dis] и задайте стойността:[on] = дисплеят се включва в работен режим. Актуализиране на измерените стойности на всеки 500 ms[OFF] = дисплеят се изключва в работен режим. Когато един от бутоните се натисне, текущата измерена стойност се показва за 30 секунди. Индикаторните светодиоди остават активни, дори ако дисплеят е деактивиран.

[diS]

10.4.10 Връщане на всички параметри към фабричните настройки

▶ Изберете [rES]▶ Натиснете и задръжте [Set], докато се покаже [----]. ▶ За кратко натиснете [Mode/Enter] (Режим/Въвеждане). ▷ Устройството се рестартира и фабричните настройки се възстановяват.

[rES]

10.5 Помощни средства за настройка на стойности и изчисления

10.5.1 Задаване на стойности [OFS]

	[cm]		[inch]
Диапазон на настройка	0...200,0		0...78,8
	LKx022 LKx023	LKx024	LKx022 LKx023	LKx024
Стъпково увеличаване	0,5	1	0,2	0,5

10.5.2 Задаване на стойности [ОР]

Фиг. 17: Задаване на стойности / ОРх: Диапазон на настройка [ОР]

Сечение	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
1	20,4	8,0	40,7	16,0	61	23,9
	19,1	7,5	38,3	15,1	57	22,4
	17,9	7,1	35,8	14,1	53	21,0
	16,7	6,6	33,4	13,1	50	19,5
	15,5	6,1	31,0	12,2	46	18,1
	14,3	5,6	28,5	11,2	42	16,7
	13,0	5,1	26,1	10,3	39	15,2
	11,8	4,7	23,6	9,3	35	13,8
	10,6	4,2	21,2	8,3	31	12,3
	9,4	3,7	18,8	7,4	28	10,9
	8,2	3,2	16,3	6,4	24	9,5
2	6,9	2,7	13,9	5,5	20	8,0

Посочените стойности за [OP] се отнасят до разстоянието между OP и долния край на сондата. Стойностите се прилагат, ако [OFS] = [0].

Ако [OFS]> [0], те се увеличават със зададената стойност на изместването.

Пример LKx122:

Съгласно → таблицата със стойностите на настройката [ОР], ОР трябва да бъде настроен на сегмент 20,4 cm.

[OFS] = 7, 0 cm

[OP] е да се зададе на 20,4 cm + 7,0 cm = 27,4 cm.

10.5.3 Помощни средства за изчисляване [ОР]

Минималното разстояние (у) за правилното функциониране на защитата срещу свръхпоток ОР (→ Фигура: определението от по-горе) трябва да се спазва.

Прилагат се следните корелации:

B + c = L + uиB = z + y

B: Височина на резервоарас: Външна дължина (максимум: Монтаж(→ 14)).у: необходимо ниво на отговор ОР от по-горе (минимум: Бележки къминструкциите за монтаж за работа съсзащита срещу свръхпоток (→ 14),максимално: Задаване на стойности[ОР] (→ 28).

L: Дължина на сондатаи: Разстояние между сондата и дъното нарезервоараз: Необходимо ниво на реакция, ОР от дъното(максимум: z < L - c - y or z < B - y)

10.5.3.1 Определяне на „от капака“

Фиг. 18: Определяне на „от капака“

Определено е необходимото разстояние „от капака“ (у) на защитата срещу свръхпоток ОР.

• Без изместване ([OFS] = [0]): [OP] = L - c - y
• С изместване ([OFS] = u): [OP] = L - c - y + u или

[OP] = B-y

Пример:

c = 3, 0 cm, y = 5, 0 cm, u = 1, 0 cm

Без изместване: [OP] = 26,4 cm - 3,0 cm - 5,0 cm = 18,4 cm

С изместване: [OP] = 26,4 cm - 3,0 cm - 5,0 cm + 1,0 cm = 19,4 cm

10.5.3.2 Определяне на „от дъното“

Определено е нивото на реакция (z) на защитата срещу свръхпоток ОР от дъното на резервоара.

• Без изместване ([OFS] = [0]): [OP] = z - u
  • С изместване ([OFS] = u): [OP] = z

Пример:

z = 1 8, 0 cm (от дъното на резервоара ), u = 1, 0 cm

Без изместване: [OP] = 18,0 cm - 1,0 cm = 17,0 cm

С изместване: [OP] = 18,0 cm

▶ Закръглете изчислената стойност до следващата по-ниска регулируема стойност: Отчитане на зададените параметри (→ ☐ 31)

10.5.4 Задаване на диапазони [SPx]/[FHx] и [rPx]/[FLx]

	LKx022		LKx023		LKx024
	[cm]	[inch]	[cm]	[inch]	[cm]	[inch]
[SPx]/[FHx]	2,5...20,0	1,0...7,8	3,5...39,0	1,4...15,4	6...59	2,5...23,5
[rPx]/[FLx]	2,0...19,5	0,8...7,6	3,0...38,5	1,2...15,2	5...58	2,0...23,0
Стъпково увеличаване	0,5	0,2	0,5	0,2	1	0,5

Стойностите се прилагат, ако [OFS] = [0].

Ако [OFS]> [0], те се увеличават със зададената стойност на изместването.

11 Работа

След включване на работното напрежение устройството е в работен режим (= нормален работен режим). То изпълнява функциите си за измерване и оценка и генерира изходни сигнали според зададените параметри.

▶ Проверете дали устройството работи правилно.

11.1 Работни показатели

[----] (непрекъснато)	Фаза на инициализация след включване
[Цифрова стойност] + светодиод 1	Текущо ниво в сантиметри
[Цифрова стойност] + светодиод 2	Текущо ниво в инчове
LED 8	Състояние на превключване OUT1 (включен, ако изход 1 е включен).
[----]	Ниво под активната зона
[FULL] (ПЪЛНО)+ [числова стойност] последователно	Защитата срещу свръхпоток ОР е достигната (предупреждение за свръхпоток) или нивото е над активната зона, или е достигнат открит монтажен елемент.
[≡≡≡]	Необходима е настройка [cOP] на защитата срещу свръхпоток ОР.
[Loc]	Устройството се заключва чрез работни бутони; Невъзможна настройка на параметрите. За отключване натиснете двата бутона за настройка за 10 секунди.
[uLoc]	Устройството е отключено/настройката на параметри е възможна отново.
[C. Loc]	Устройството е временно заключено; Настройката на параметри чрез IO-Link е активна (временно заключване).
[S. Loc]	Устройството е постоянно заключено чрез софтуера. Това заключване може да бъде премахнато само със софтуер за въвеждане на параметри.

11.2 Отчитане на зададените параметри

▶ Натиснете за кратко [Mode/Enter] (Режим/Въвеждане) (ако е необходимо, повторете няколко пъти).
▷ Структурата на менюто се превърта, докато се достигне необходимия параметър.
▶ Натиснете за кратко [Set].
▷ Съответната стойност на параметъра се показва за 30 секунди.

11.3 Индикации за грешки

Индикация	Възможна причина	Препоръчителни действия
[Err]	Неизправност в електрониката *)	► Сменете устройството.
[FAIL]	Грешка по време на настройка на защита срещу свръхпоток ОР:Защита срещу свръхпоток, покрита от средата по време на настройка.Замърсена защита срещу свръхпоток.Минималните разстояния са твърде малкиМонтажен елемент, открит под защита срещу свръхпоток.Измерената стойност не е постоянна.	► Намалете нивото, ако е възможно.► Почистете сондата.► Спазвайте указанията за монтаж.► ▶ Коригирайте положението на защита срещу свръхпоток ОР.► Повторете корекцията.► Дезактивирайте ОР.
[SC1] + светодиод 8	Мига:Късо съединение в превключващ изход OUT1.	► Отстранете късото съединение.
[PARA]	Неправилен набор от данни *)	► Върнете фабричните настройки [rES].

*) Изходите преминават в безопасно състояние: Реакция на изходите в различни работни състояния (→ ☐ 32)

11.4 Реакция на изходите в различни работни състояния

	OUT1	OUT2
Фаза на инициализация	ИЗКЛ.	0 mA
Защитата срещу свръхпоток ОР не е регулирана	ИЗКЛ.	3,5 mA
Защитата срещу свръхпоток ОР е регулирана или деактивирана, нормална работа	Според стойността на процеса и настройката [оу1]	Според технологичната стойност 4...20 mA
Неизправност / безопасно състояние	OFF (ИЗКЛ.) за [FOU1] = [OFF] ON (ВКЛ.) за [FOU1] = [On]	OFF (ИЗКЛ.) за [FOU2] = [OFF] ON (ВКЛ.) за [FOU2] = [On]

12 Ремонт, поддръжка и изхвърляне

▶ След употреба изхвърлете уреда по екологичен начин в съответствие с приложимите национални разпоредби.
▶ За транспортиране използвайте само подходяща опаковка, за да избегнете повреда на уреда.
▶ В случай на връщане на пратката се уверете, че уредът не е замърсен, особено от опасни и токсични вещества.

При премахване или инсталиране на устройството за техническо обслужване и почистване:

▶ Уверете се, че скобата на тръбата от неръждаема стомана е фиксирана към сензора.
▷ Трябва да е възможно точно възпроизвеждане на височината и положението на монтаж.
▶ Извадете сензора и го почистете/извършете техническо обслужване

▶ Монтирайте сензора точно в същото положение, както преди. В противен случай проверете параметъра [ОР] и извършете [сОР] още веднъж.

12.1 Информация за техническо обслужване за работа без защита срещу свръхпоток

[MEdl] = [Auto] или [OP] = [OFF] (защитата срещу свръхпоток OP е деактивирана)

Устройството трябва да бъде повторно инициализирано в следните случаи (изключете и включете за кратко работното напрежение):
- След всички операции по техническо обслужване.
- След операции за почистване (напр. почистване с водна струя на сондата).
- Ако сензорът е изваден от резервоара и след това е поставен отново по време на работа.
- Ако активната зона на сензора е била докосната с ръка или заземени предмети (напр. отвертка, почистващо устройство).
- Ако връзката между сензора и стената на резервоара / спомагателния електрод е променена.
- След смяна на средата със среда със значително различна диелектрична константа. За ръчен избор на среда първо трябва да се коригира настройката [MEdl].

13 Фабрична настройка

	Фабрична настройка			Потребителски настройки
	LKx022	LKx023	LKx024
SP1	20,0	39,0	59
rP1	19,5	38,5	58
OP	20,4	40,7	61
MEdl	CLW.1
cOP	----
rES	----
ou1	Hnc
ou2	I
dS1	0,0
dr1	0,0
uni	cm
P-n	PnP
OFS	0
FOU1	ИЗКЛ.
FOU2	ИЗКЛ.
diS	Вкл.
