MANUAL DE UTILIZADOR SA4120 IFM

Manual de operação

Sensor de fluxo

SAxx20

Índice

1 Nota prévia 4

1.1 Símbolos utilizados.... 4
1.2 Advertência.... 4

2 Instruções de segurança.... 5

3 Rápida introdução.... 6

3.1 Função do dispositivo com configuração de fábrica 6

4 Utilização prevista.... 7

4.1 Área de aplicação 7

5 Função 8

5.1 Opções para a saída OUT1 8
5.2 Opções para a saída OUT2 8
5.3 Tipos de operação 8
5.4 Calibração.... 9
5.5 Saída de comutação 9
5.6 Saída analógica 10
5.7 Saída de frequência 11
5.8 Amortecimento do valor de medição 12
5.9 Ajuste das cores da tela 12
5.10 IO-Link 13

5.10.1 Valores de processo IO-Link.... 13

6 Montagem.... 15

6.1 Conexão do processo 15

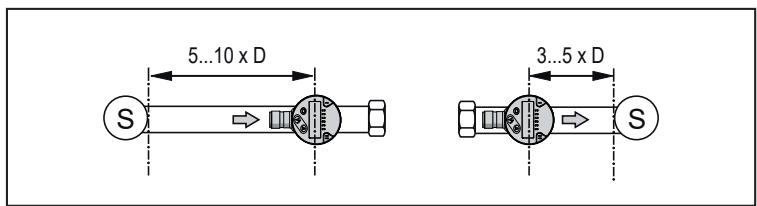

6.2 Fatores de interferência 15
6.3 Posição de instalação 16

6.3.1 Profundidade de imersão 16
6.3.2 Posição de instalação recomendada.... 16
6.3.3 Posição de montagem possível em certas condições ..... 16
6.3.4 Posição de montagem não permitida 17

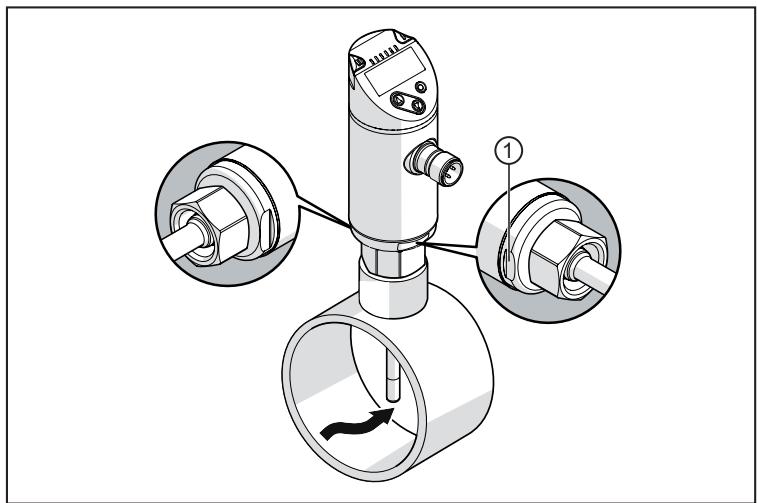

6.3.5 Alinhamento 17

7 Conexão elétrica.... 18
8 Elementos de exibição e de operação 19
9 Menu....20

9.1 Visão geral do menu 20

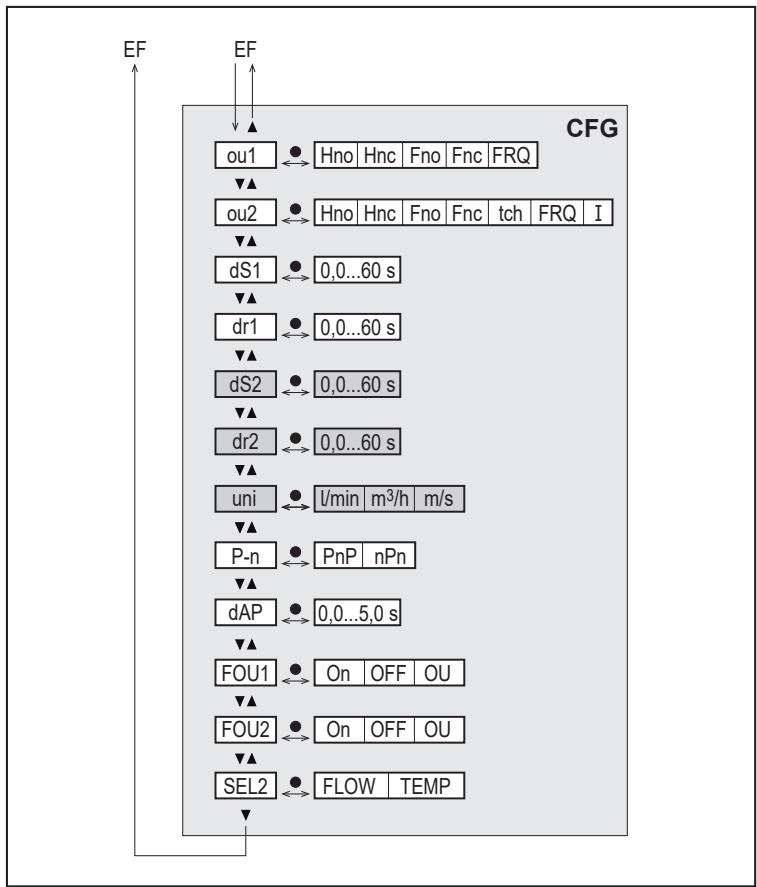

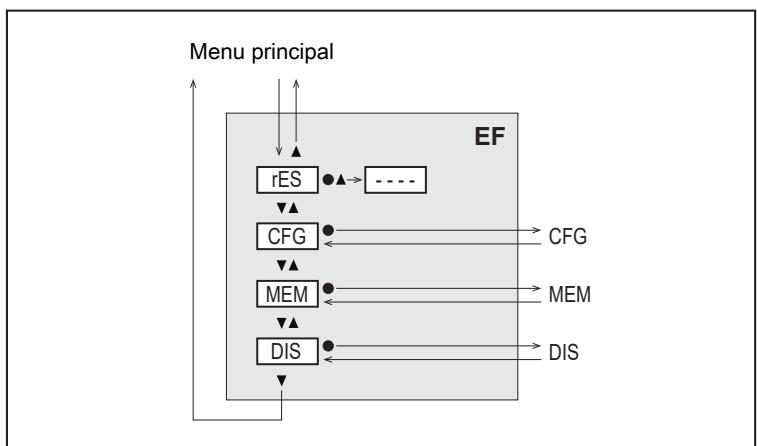

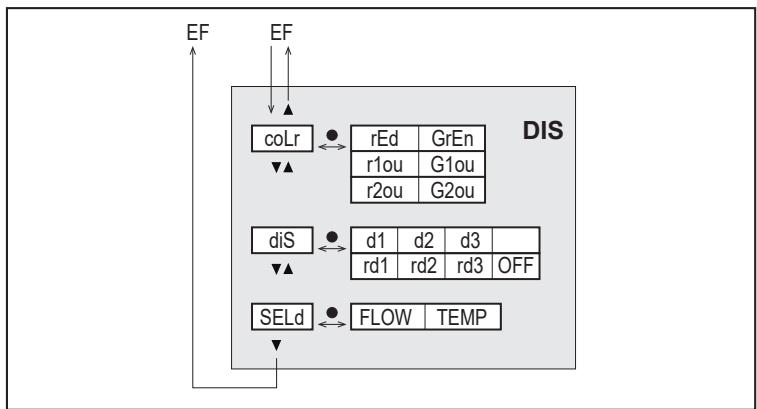

9.2 Menu principal e submenus 20

10 Iniciar a operação .... 23

11 Parametrização.... 24

11.1 Procedimento de parametrização em geral.... 24
11.2 Configurações prévias 24

11.2.1 Valor de processo para OUT2.... 24
11.2.2 Modo de operação 25
11.2.3 Unidade de medida padrão para fluxo 25
11.2.4 Diâmetro interno do tubo.... 25
11.2.5 Ajuste de fluxo 25
11.2.6 Ajuste remoto 26

11.3 Ajuste das funções de saída 26

11.3.1 Monitoramento do valor limite de OUTx / função de histerese 26
11.3.2 Monitoramento do valor limite OUTx / função janela 27
11.3.3 Sinal de frequência OUTx 27
11.3.4 Sinal analógico OUT2 27

11.4 Configurações do usuário (opcional).... 27

11.4.1 Indicação padrão 27
11.4.2 Ajuste das cores da tela 28
11.4.3 Lógica de comutação das saídas 28
11.4.4 Amortecimento do valor de medição 28
11.4.5 Retardo de comutação / de desligamento.... 28

11.4.6 Comportamento de falha das saídas.... 28
11.4.7 Calibração.... 29
11.4.8 Bloquear / desbloquear.... 29
11.4.9 Restabelecer a configuração de fábrica 29

11.5 Funções de diagnóstico 29

11.5.1 Ler os valores mínimos / máximos 29

12 Funcionamento 31

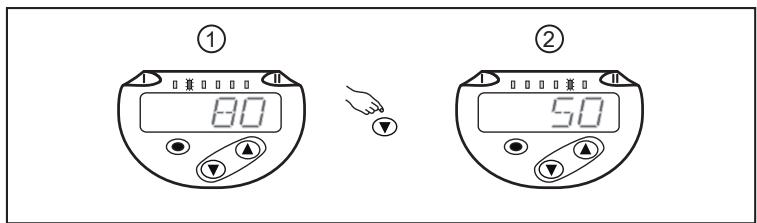

12.1 Exibição do valor do processo 31
12.2 Ler o ajuste de parâmetros 31

13 Dados técnicos 32

14 Eliminação de falhas.... 33

14.1 Mensagens de erro 33
14.2 Mensagem de alerta 33

15 Manutenção, conservação e descarte. 35

16 Configurações de fábrica 36

1 Nota prévia

Instrução, dados técnicos, homologações e mais informações disponíveis através do código QR no dispositivo/na embalagem ou pelo link documentation.ifm.com.

1.1 Símbolos utilizados

√ Condição
▶ Instrução de procedimento
Reação, resultado

[...] Designação de teclas, botões ou exibições

→ Referência cruzada

Informação importante

Falhas de funcionamento ou interferências possíveis em caso de inobservância

Informação

Informação complementar

1.2 Advertência

As advertências alertam sobre possíveis danos pessoais e materiais. Isso permite o manuseio seguro do produto. As advertências são classificadas da seguinte forma:

ADVERTÊNCIA

Advertência sobre o perigo de lesões graves

▷ A não observância da advertência pode levar a risco de morte ou lesões graves.

CUIDADO

Advertência sobre danos pessoais leves a moderados

▷ A não observância da advertência pode levar a risco de lesões leves a moderadas.

ATENÇÃO

Advertência sobre danos materiais

▷ A não observância da advertência pode levar a danos materiais.

2 Instruções de segurança

- O dispositivo descrito é instalado como subcomponente em um sistema.

• A segurança deste sistema é de responsabilidade do fabricante.

• O fabricante do sistema é obrigado a realizar uma avaliação de risco e a elaborar uma documentação conforme os requisitos legais e regulamentares para fornecer ao operador e ao usuário do sistema. Esta deve conter todas as informações e instruções de segurança necessárias para o operador, os usuários e, caso necessário, a equipe de serviço autorizada pelo fabricante do sistema.

• Este documento deve ser lido antes do início das atividades e deve ser conservado durante toda a vida útil do produto.

• O produto deve ser completamente compatível com as aplicações e com as condições ambientes.
• Utilizar o produto somente de forma adequada (→ Utilização de forma adequada).
• Utilizar o produto somente para fluidos permitidos (→ Dados técnicos).
• O desrespeito às instruções de operação ou às instruções técnicas pode causar danos materiais e/ou pessoais.
• O fabricante não assume nenhuma responsabilidade ou garantia pelas intervenções feitas no produto ou pela utilização incorreta realizada pelo usuário.
• A instalação, a conexão elétrica, o manuseio, a operação e a manutenção do produto devem ser realizadas somente por pessoal treinado, qualificado, e autorizado pelo responsável da instalação.
• Proteja os dispositivos e cabos eficazmente contra danos.

3 Rápida introdução

O dispositivo possui duas saídas parametrizáveis para o monitoramento de fluxo e temperatura.

Os valores do processo e as mensagens de erro podem ser lidos no display.

Através da interface IO-Link, todos os valores do processo e mensagens estão disponíveis independentemente da configuração das saídas.

3.1 Função do dispositivo com configuração de fábrica

	Configuração de fábrica
Modo de operação	Medição do fluxo relativo em % do fluxo máximo
Saída OUT1	Sinal de comutação para fluxo:- Função de histerese normalmente aberto, PnP- SP1 = 20 %, rP1 = 15 % do valor final da faixa de medição Amortecimento do valor de medição 0,6 segundos Sem retardo de comutação / desligamentoEm caso de falha a saída DESLIGA
Saída OUT2	Sinal analógico para fluxo (4...20 mA; faixa de medição não escalonada)Em caso de falha, o sinal analógico muda para 3,5 mA
Display	Cor da fonte: vermelho Atualização do valor de medição a cada 200 msExibição padrão: fluxo

Mais informações: Configuração de fábrica (→ Configurações de fábrica ☐ 36).

4 Utilização prevista

O dispositivo monitora fluidos gasosos.

Detecta as variáveis de processo fluxo e temperatura do fluido.

4.1 Área de aplicação

- Fluido = ar

Em aplicações > 6 bar (> 600 kPa), podem ocorrer imprecisões na faixa de fluxo devido à autoconvecção do ar.
Este é um produto da classe A. Em ambientes domésticos este produto pode causar interferências radioelétricas.

▶ Se necessário, adotar medidas EMC para efeitos de blindagem.

5 Função

• O dispositivo detecta o fluxo de acordo com o princípio de medição calorimétrico.
• Como valor de processo adicional, o dispositivo detecta a temperatura do fluido.
• O dispositivo dispõe de uma interface IO-Link.
• O dispositivo indica os valores atuais do processo em um display.
• O dispositivo dispõe de opções variadas de autodiagnóstico.
• O dispositivo gera dois sinais de saída de acordo com a parametrização.

5.1 Opções para a saída OUT1

• Sinal de comutação: fluxo
• Sinal de frequência: fluxo
- IO-Link

5.2 Opções para a saída OUT2

• Sinal de comutação: fluxo
• Sinal de comutação: temperatura
• Sinal analógico: fluxo
• Sinal analógico: temperatura
• Sinal de frequência: fluxo
• Sinal de frequência: temperatura
- Entrada para sinal externo de programação teach (ajuste remoto)

5.3 Tipos de operação

O dispositivo dispõe de 2 modos de operação selecionáveis para medir o fluxo:

Tipo de operação [ModE]	Unidade da exibição
REL	% da área programada (teach)
GAS	m/s, l/min, m3/h

A escolha do modo de operação não afeta a medição da temperatura, são mostrados apenas valores absolutos em °C.

Se [ModE] = GAS for seleccionado:

▶ Determinar o diâmetro interno do tubo.
▶ Calibrar a curva do valor de medição, se necessário.

Se [ModE] = REL for seleccionado:

▶ Realizar uma regulagem do fluxo.

Os ajustes dos parâmetros são salvos no respectivo modo de operação, ou seja, os ajustes não são perdidos após uma mudança do modo de operação.

5.4 Calibração

O fator de calibração [CGA] pode ser usado para calibrar o sensor para um fluxo de referência na aplicação.

Com a calibração por parte do cliente, a inclinação da curva do valor de medição é alterada. Afeta a indicação e as saídas.

A: Valor de operação para indicação e sinais de saída

Q: Fluxo

MEW: Valor final da faixa de medição

V: Curva dos valores de medição com configuração de fábrica

V1: Curva de valores de medição 1 após a calibração

V2: Curva de valores de medição 2 após a calibração

Fig. 1: Calibração

A mudança na inclinação é indicada em porcentagem.

Configuração de fábrica: CGA = 100 %.

Depois de uma alteração, a calibração pode ser resetada para a configuração de fábrica

O parâmetro CGA não está disponível quando [ModE] = REL é ajustado.

Dependendo do ajuste do fator CGA, é possível que a faixa de medição não possa ser usada completamente.

5.5 Saída de comutação

OUTx altera o seu estado de comutação se os limites de comutação ajustados não forem alcançados ou forem excedidos. Deste modo pode-se optar por função de histerese ou função janela.

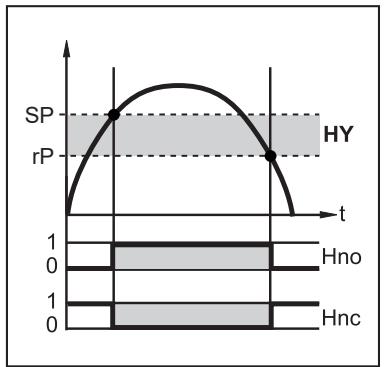

SP: Ponto de comutação.

rP: Ponto de desligamento

HY: Histerese

Hno Função de histerese normalmente aberto (normally open)

Hnc Função de histerese normalmente fechado (normally closed)

t: Tempo

Fig. 2: Função de histerese

Quando ajustado para a função de histerese, são definidos o ponto de comutação [SP] e o ponto de desligamento [rP]. rP deve ter um valor inferior a SP. A distância entre SP e rP é de no mínimo 4% do valor final da faixa de medição (= histerese). Se somente o ponto de comutação for alterado, o ponto de desligamento é transmitido com a distância anteriormente definida.

FH: Valor limite superior

FL: Valor limite inferior

HY: Histerese

FE: Janela

Fno: Função de histerese normalmente aberto (normally open)

Fnc: Função de histerese normalmente fechado (normally closed)

t: Tempo

Fig. 3: Função janela

Quando ajustado para a função de janela, são definidos o valor limite superior [FH] e o valor limite inferior [FL]. A distância entre FH e FL é de no mínimo 4% do valor final da faixa de medição. FH e FL têm uma histerese fixa ajustada de 0,25% do valor final da faixa de medição. Isso mantém o estado de comutação da saída estável em caso de oscilações de fluxo muito pequenas.

5.6 Saída analógica

O dispositivo emite um sinal analógico de 4...20 mA proporcional ao valor do processo.

A faixa de medição pode ser escalonada:

• [ASP] especifica em qual valor de medição o sinal de saída é de 4 mA.

• [AEP] especifica em qual valor de medição o sinal de saída é de 20 mA.

Distância mínima entre ASP e AEP = 20 % do valor final da faixa de medição.

ASP e AEP não estão disponíveis para medição do fluxo no modo REL. Neste modo de operação, a linha característica de saída analógica é determinada pelo ajuste do fluxo: Fluxo máximo = 20 mA; fluxo mínimo = 4 mA.

Se o valor de medição estiver fora da faixa de medição ou houver uma falha interna, é emitido o sinal de corrente mostrado na figura seguinte.

Quando os valores de medição estão fora da faixa de exibição ou em caso de falha, aparecem mensagens no display (UL, OL, Err).

O sinal analógico pode ser ajustado em caso de falha (→ Comportamento de falha das saídas ☐ 28):

- [FOU] = On: em caso de falha o sinal analógico vai para o valor limite superior (22 mA).

- [FOU] = OFF: em caso de falha o sinal analógico vai para o valor limite inferior (3,5 mA).

- [FOU] = OU: O sinal analógico corresponde ao valor de medição.

Fig. 4: Curva característica da saída analógica conforme a norma IEC 60947-5-7.

1:	Sinal analógico	MAW:	Valor inicial da faixa de medição
2:	Valor de medição	MEW:	Valor final da faixa de medição
3:	Faixa de exibição	ASP	Ponto inicial do sinal analógico
4:	Faixa de medição	AEP:	Ponto final do sinal analógico
5:	Faixa de medição escalonada	UL:	Faixa de exibição não alcançada
Q:	Fluxo	OL:	Acima da faixa de exibição
T:	Temperatura	Err:	Erro

5.7 Saída de frequência

O dispositivo emite um sinal de frequência proporcional ao valor do processo.

O sinal de frequência é escalonável:

- [FrPx] determina a quantidade de Hz do sinal de frequência quando o valor superior medido (MEW ou FEPx) é alcançado.

A faixa de medição pode ser escalonada:

• [FSP2] define o valor de medição inferior a partir do qual um sinal de frequência é emitido.

- FSP2 só está disponível para a medição de temperatura.

- [FEPx] determina o valor de medição superior no qual o sinal de saída é a frequência definida em FrPx.

- FEPx só está disponível para medição de fluxo no modo de operação GAS.

Distância mínima entre FSP2 e FEP2 = 20 % do valor final da faixa de medição.

Se o valor de medição estiver fora da faixa de medição ou se houver uma falha interna, é emitido o sinal de frequência mostrado na seguinte figura.

Quando os valores de medição estão fora da faixa de exibição ou em caso de falha, aparecem mensagens no display (UL, OL, Err).

O sinal de frequência pode ser ajustado em caso de falha (→ Comportamento de falha das saídas ☐ 28):

• [FOU] = On: Em caso de falha, o sinal de frequência vai para o valor limite superior (130% FrPx).
• [FOU] = OFF: Em caso de falha, o sinal analógico vai para o valor limite inferior (0 Hz).
• [FOU] = OU: O sinal de frequência continua correspondendo ao valor de medição.

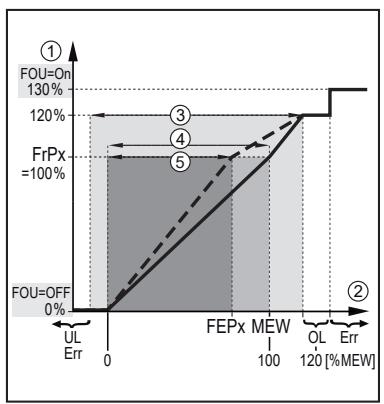

Fig. 5: Curva característica da saída de frequência: Fluxo

1:	Sinal de frequência
2:	Valor de medição
3:	Faixa de exibição
4:	Faixa de medição
5:	Faixa de medição escalonada
MEW:	Valor final da faixa de medição
FEPx:	Ponto final de frequência
FrPx:	Sinal de frequência (Hz) para valor de medição superior
OL:	Acima da faixa de exibição
UL:	Faixa de exibição não alcançada
Err:	Falha

Fig. 6: Curva característica da saída de frequência; temperatura

1:	Sinal de frequência
2:	Valor de medição
3:	Faixa de exibição
4:	Faixa de medição
5:	Faixa de medição escalonada
MAW:	Valor inicial da faixa de medição
MEW:	Valor final da faixa de medição
FSPx:	Ponto inicial de frequência
FEPx:	Ponto final de frequência
FrPx:	Sinal de frequência (Hz) para valor de medição superior
OL:	Acima da faixa de exibição
UL:	Faixa de exibição não alcançada
Err:	Erro

5.8 Amortecimento do valor de medição

O tempo de amortecimento [dAP] permite ajustar depois de quantos segundos o sinal de saída atinge 63% do valor final se ocorrer uma mudança repentina do valor de medição. O tempo de amortecimento ajustado leva a uma estabilização das saídas de comutação, das saídas analógicas, do display e da transferência do valor do processo através da interface IO-Link.
O tempo de amortecimento é adicionado ao tempo de resposta do sensor ( → Dados técnicos).
Os sinais UL e OL são definidos levando em consideração o tempo de amortecimento.

O amortecimento do valor de medição só afeta ao valor de processo para fluxo.

5.9 Ajuste das cores da tela

Com o parâmetro [coLr] é possível configurar a cor das letras do display (→ Ajuste das cores da tela ☐ 28). Com os ajustes de parâmetros rEd (vermelho) e GrEn (verde), o display fica definido permanentemente com uma cor. Através dos ajustes de parâmetros rxou e Gxou, a cor da fonte muda conforme o valor do processo:

	OUT1	OUT2	Mudança de cor para...
Ajusto de parâmetros	r1ou	r2ou	Vermelho
	G1ou	G2ou	Verde

Quando a função de histerese é ajustada, a cor muda quando o valor do processo for superior ao ponto de comutação:

MAW: Valor inicial da faixa de medição

MEW: Valor final da faixa de medição

SPx: Ponto de comutação.

Fig. 7: Função de histerese

Quando a função de janela é ajustada, a cor muda quando o valor do processo estiver dentro da faixa da janela:

MAW: Valor inicial da faixa de medição

MEW: Valor final da faixa de medição

FLx: Limite inferior da faixa de janela

FHx: Limite superior da faixa de janela

Fig. 8: Função janela

5.10 IO-Link

Este dispositivo possui uma interface de comunicação IO-Link, que possibilita o acesso direto aos dados do processo e do diagnóstico. Além disso, existe a possibilidade de parametrizar o dispositivo durante o funcionamento. A operação do dispositivo através da interface IO-Link requer um mestre IO-Link.

Com um computador, um software IO-Link adequado e um cabo adaptador IO-Link é possível estabelecer uma comunicação quando o sistema não está em funcionamento.

Os IODDs necessários para a configuração do dispositivo, as informações detalhadas sobre a estrutura de dados do processo, as informações de diagnóstico e os endereços dos parâmetros, além de todas as informações necessárias sobre o hardware e o software IO-Link necessários, estão disponíveis em www.ifm.com.

A interface IO-Link oferece, através de hardware e software adequados, as seguintes funções:

• Parametrização remota do dispositivo.
• Transmissão de sinal resistente à interferências sem perda dos valores de medição.
• Transferência dos ajustes de parâmetros ao trocar os dispositivos ou para outros dispositivos do mesmo tipo.
• Leitura simultânea de todos os valores do processo e os sinais de comutação binários.
• Exibição ampla de mensagens de erro e de eventos.
• Avaliação dos valores do processo e dados de diagnóstico através do mestre IO-Link.
• Protocolo dos conjuntos de parâmetros sem papel, valores do processo e mensagens de diagnóstico.
  • Parâmetros adicionais via IO-Link:

- Bloqueio eletrônico como proteção contra manipulação

5.10.1 Valores de processo IO-Link

Os valores de processo para fluxo e temperatura são transmitidos via IO-Link nas seguintes unidades de medida:

Tipo de operação [ModE]	Unidade de fluxo	Unidade de temperatura
REL	%	°C
GAS	m/s	°C

A mudança de [uni] não afeta os valores do processo IO-Link.

Mais informações → Descrições IO específicas do dispositivo (IO Device Description) em www.ifm.com.

6 Montagem

CUIDADO

Com temperaturas de fluidos acima de 50 °C (122 °F), algumas partes do invólucro podem aquecer e exceder 65 °C (149 °F).

▷ Perigo de queimadura.
▶ Proteja o invólucro contra o contato com materiais inflamáveis e contra contato involuntário.

▶ Certifique-se de que a instalação esteja despressurizada durante a montagem.
▶ Certifique-se de que nenhum fluido possa vazar no local de montagem durante a montagem.

6.1 Conexão do processo

O dispositivo pode ser adaptado a diferentes conexões de processo por meio de adaptadores de processo. Adaptadores podem ser encomendados à parte como acessórios.

• Informações sobre acessórios de instalação disponíveis em www.ifm.com.
• O ajuste correto do dispositivo e a vedação das conexões são garantidos somente com os adaptadores ifm.

▶ Observe a instrução do acessório de montagem.

▶ Utilize uma pasta lubrificante adequada e homologada para a aplicação. Lubrifique as roscas da conexão do processo, do adaptador e do sensor. Nenhum lubrificante pode chegar até a ponta do sensor.

▶ Atente para os torques de aperto do sensor e dos elementos de fixação: Sensor 25 Nm; Elemento de fixação → Ficha técnica em www.ifm.com

6.2 Fatores de interferência

Componentes integrados na tubulação, curvaturas, válvulas, redutores, entre outros, prejudicam o funcionamento do dispositivo.

▶ Mantenha distâncias entre o sensor e os fatores de interferência.

Fig. 9: Comprimento dos tubos de entrada e saída

D: Diâmetro externo do tubo

S: Fatores de interferência

6.3 Posição de instalação

6.3.1 Profundidade de imersão

Fig. 10: Profundidade de imersão

Profundidades de imersão recomendadas:

• Para diâmetro interno de tubo de ventilação / cano de ventilação (diA) < 30 mm: 15 mm.
• Para diâmetro interno de tubo de ventilação / cano de ventilação (diA) ≥ 30 mm: centro do tubo.

6.3.2 Posição de instalação recomendada

Fig. 11: Posição de instalação recomendada

• No caso de tubos montados na horizontal: montagem lateral.
• No caso de tubos montados na vertical: montagem no tubo ascendente.

Posicione a ponta do sensor o mais centralmente possível no tubo. Profundidade mínima de imersão de 15 mm.

6.3.3 Posição de montagem possível em certas condições

Fig. 12: Posição de montagem possível em certas condições

• Para tubos horizontais, se a tubulação estiver livre de depósitos: Montagem por baixo.
• Para tubos horizontais, quando a tubulação estiver completamente preenchida com fluido: Montagem por cima.

6.3.4 Posição de montagem não permitida

Fig. 13: Posição de montagem não permitida

• A ponta do sensor não pode tocar na parede do tubo.
• Não é possível instalar em tubos descendente abertos na parte de baixo.

6.3.5 Alinhamento

Fig. 14: Direção do fluxo

▶ Para atingir a precisão de medição ideal, monte o sensor como indicado na figura: Superfície de encaixe paralela à tubulação; a superfície de encaixe menor (1) está direcionada para frente quando o fluxo vem da esquerda.

Para uma melhor legibilidade do visor, o invólucro do sensor pode ser girado em 345° em relação à conexão do processo.

Não gire além do limite final.

7 Conexão elétrica

O dispositivo deve ser instalado somente por um técnico eletricista qualificado.

Siga as normas nacionais e internacionais para a montagem de instalações eletrotécnicas.

Alimentação de tensão conforme SELV, PELV.

▶ Desconecte a tensão da instalação.
▶ Conecte o dispositivo do seguinte modo:

Fig. 15: Diagrama de conexão (identificação por cores conforme DIN EN 60947-5-2)

BN: marrom
WH: branco
BK: preto
BU: azul

Pino	Ocupação
1	L+
3	L-
4 (OUT1)	Sinal de comutação: fluxo Sinal de frequência: fluxoIO-Link
2 (OUT2)	Sinal de comutação: fluxo Sinal de comutação: temperatura Sinal analógico: fluxo Sinal analógico: temperatura Sinal de frequência: fluxo Sinal de frequência: temperatura Entrada para sinal externo de programação teach (ajuste remoto)

Fig. 16: Exemplos de circuitos

1: 2 x comutação positiva
2: 2 x comutação negativa
3: 1 x comutação positiva / 1 x analógica
4: 1 x comutação negativa / 1 x analógica

8 Elementos de exibição e de operação

Fig. 17: Elementos de exibição e de operação

1: Estado de comutação LED para OUT1
2: Estado de comutação LED para OUT2
3: Valor do processo na unidade de medida indicada (%; m/s; l/min; m³/h; °C; x10³)
4: Display alfanumérico de 4 dígitos
5: Botões para mudar a visualizações e a parametrização (→ Procedimento de parametrização em geral ☐ 24)

9 Menu

9.1 Visão geral do menu

Os botões de operação são usados para mudar da indicação de valor do processo para o menu principal e de lá para os submenus. Ver também Procedimento de parametrização em geral (→ 24).

1: Menu principal ( → ☐ 21) 4: Menu de configurações básicas CFG ( → ☐ 22)

2: Menu de inicialização INI (→ □ 21) 5: Menu de memória mín/máx MEM (→ □ 22)

3: Funções EF ampliadas do menu (→ ☐ 21) 6: Menu de ajustes do display DIS (→ ☐ 22)

9.2 Menu principal e submenus

Para as seguintes imagens do menu vale:

Os parâmetros com fundo branco aparecem com configuração de fábrica. Quando os ajustes prévios do modo de operação e funções de saída são alterados, os parâmetros com um fundo cinza também aparecem.

Fig. 18: Menu principal

Fig. 19: Menu de inicialização INI

Fig. 20: Funções EF ampliadas do menu

Fig. 21: Menu de configurações básicas CFG

Fig. 22: Menu de memória mín/máx MEM

* Valor de medição na unidade de medida padrão (→ Unidade de medida padrão para fluxo ☐ 25)

Fig. 23: Menu de ajustes do display DIS

10 Iniciar a operação

Após ligar a tensão de alimentação, o dispositivo entra no modo de operação normal depois de decorrido o tempo de retardo da energização. Executa suas funções de medição e de avaliação e fornece sinais de saída conforme os parâmetros ajustados.

Durante o tempo de atraso para energizar, as saídas estão comutadas de acordo com a programação:

• LIGADO com função normalmente aberto (Hno / Fno)
- DESLIGADO com função normalmente fechado (Hnc / Fnc).
• DESLIGADO com saída de frequência (FRQ)
• 20 mA com saída de corrente (I)

11 Parametrização

CUIDADO

Com temperaturas de fluidos acima de 50 °C (122 °F), algumas partes do invólucro podem aquecer e exceder 65 °C (149 °F).

▷ Perigo de queimadura.
▶ Não toque no dispositivo com a mão.
▶ Utilize um objeto auxiliar para as configurações no dispositivo (ex.: caneta).

Os parâmetros podem ser regulados antes da instalação e de iniciar a operação do dispositivo ou durante a operação.

Se os parâmetros forem alterados durante a operação, o funcionamento da instalação é influenciado.

▶ Certifique-se de que não ocorram falhas de funcionamento na instalação.

Durante a parametrização, o dispositivo permanece no modo de operação. As suas funções de monitoramento continuam sendo realizadas com os parâmetros existentes, até que a parametrização seja concluída.

A parametrização também pode ser feita pela interface IO-Link.

11.1 Procedimento de parametrização em geral

Intenção	Ação
Mudança da exibição do valor do processo para o menu principal	[●]
Mudar para o submenu	Use [▼] para controlar o submenu (por exemplo, EF), depois [●]
Seleção do parâmetro desejado	[▲] ou[▼]
Mudar para o modo de ajuste	[●]
Mudar o valor do parâmetro	[▲] ou [▼] > 1 s
Incorporação do parâmetro ajustado	[●]
Sair do modo de ajuste de parâmetros sem salvar	[▲] e [▼]
Voltar para o menu superior seguinte (repetir várias vezes para chegar até a exibição do valor do processo)	[▲] e [▼]
Retornar à exibição do valor do processo	> 30 segundos (tempo esgotado “timeout”)

11.2 Configurações prévias

Antes de parametrizar, verifique primeiro os seguintes ajustes prévios e os altere, se necessário:

• [SEL2]: Valor de processo para OUT2
• [ModE]: Modo de operação
• [uni]: Unidade de medida padrão para fluxo

11.2.1 Valor de processo para OUT2

▶ Abra o menu CFG.

▶ Seleccione [SEL2] e escolha o valor de processo para a saída 2:
• TEMP: Temperatura
- FLOW: Fluxo

11.2.2 Modo de operação

▶ Abra o menu INI.
▶ Seleccionar [ModE] e defina o modo de operação: REL ou GAS.

O modo de operação GAS requer que seja inserido um diâmetro interno de tubo.

Se a configuração de fábrica [ModE] = REL for alterada, o dispositivo exibe [≡≡≡] para forçar que seja inserido o diâmetro interno do tubo:

▶ Pressione [●] para que [diA] apareça.
▶ Determine o diâmetro interno do tudo em mm.

O modo de operação REL requer um ajuste do fluxo (→ Ajuste de fluxo ☐ 25).

Uma mudança no modo de operação leva a um reinício do dispositivo. Os ajustes são salvos no respectivo modo de operação, ou seja, os ajustes não são perdidos após uma mudança do modo de operação.

11.2.3 Unidade de medida padrão para fluxo

▶ Abra o menu CFG.
▶ Seleccione [uni] e ajuste a unidade de medida: l/min; m³/h; m/s.

uni só está disponível se o modo de operação GAS estiver selecionado. No modo de operação REL, o valor do fluxo é exibido sempre em % da faixa de medição.

11.2.4 Diâmetro interno do tubo

▶ Abra o menu INI.
▶ Seleccione [diA] e ajuste o diâmetro interno do tubo em mm.

diA só está disponível se o modo de operação GAS estiver selecionado.

11.2.5 Ajuste de fluxo

Ajuste do fluxo alto (high flow):

▶ Deixe entrar o fluxo máximo na instalação.
▶ Abra o menu principal.
▶ Selezione [t. HGH] e pressione [●].
▷ Será exibido [tch].
▶ Mantenha [▲] ou [▼] pressionado.
▷ Será exibido [----].
▶ Pressione [●] brevemente.
▷ Aparece [donE]: Ajuste feito com sucesso.
▷ Aparece falha [FAIL]: Repita a calibração.

▷ O dispositivo define o fluxo existente como o fluxo máximo (valor final da faixa de medição = 100 %).
▶ Pressione [●] brevemente.

Ajuste do fluxo baixo (low flow):

▶ Deixe entrar o fluxo mínimo na instalação.
▶ Abra o menu principal.
▶ Seleccione [t. LOW] e pressione [●]. ▷ Será exibido [tch].

▶ Mantenha [▲] ou [▼] pressionado. ▷ Será exibido [----]

▶ Pressione [●] brevemente. ▷ Aparece [donE]: Ajuste feito com sucesso. ▷ Aparece falha [FAIL]: Repita a calibração.

▷ O dispositivo define o fluxo existente como o fluxo mínimo (0 %).

▶ Pressione [●] brevemente.

t. HGH e t. LOW só estão disponíveis se o modo de operação REL estiver selecionado.

11.2.6 Ajuste remoto

▶ Abra o menu CFG.
▶ Selezione [ou2] e ajuste tch.

Ajuste do fluxo alto (high flow):

▶ Conecte a tensão de operação ao pino 2 por 5...10 s.

Ajuste do fluxo baixo (low flow):

▶ Conecte a tensão de operação ao pino 2 por 10...15 s.
▷ OUT2 por 2 s em High (alto): Ajuste feito com sucesso.
▷ OUT2 por 1 s em High (alto): Ajuste incorreto. ▶ Repita o ajuste.

11.3 Ajuste das funções de saída

A parametrização para monitoramento de fluxo e de temperatura é feita da mesma forma. O pré-requisito é que o valor do processo para OUT2 tenha sido definido pela primeiro através de [SEL2] (→ Valor de processo para OUT2 ☐ 24).

11.3.1 Monitoramento do valor limite de OUTx / função de histerese

▶ Abra o menu CFG.
▶ Seleccione [oux] e configure o sinal de comutação:
- Hno: Função de histerese / normalmente aberto
• Hnc: Função de histerese / normalmente fechado
▶ Abra o menu principal.
▶ Seleccione [SPx] e ajuste o valor de medição no qual a saída comuta.
▶ Seleccione [rPx] e ajuste o valor de medição no qual a saída é desativada.

11.3.2 Monitoramento do valor limite OUTx / função janela

▶ Abra o menu CFG.
▶ Seleccione [oux] e configure o sinal de comutação:
- Fno: Função janela / normalmente aberto
- Fnc: Função janela / normalmente fechado
▶ Abra o menu principal.
▶ Seleccione [FHx] e ajuste o valor limite superior da janela.
▶ Selezione [Flx] e ajuste o valor limite inferior da janela.

11.3.3 Sinal de frequência OUTx

▶ Abra o menu CFG.
▶ Selezione [oux] e ajuste FRQ.
▶ Abra o menu principal.
▶ Seleccione [FSP2] e ajuste o valor de temperatura inferior a partir do qual 0 Hz é emitido.

O FSP2 só está disponível para a medição de temperatura em OUT2.

▶ Seleccione [FEPx] e ajuste o valor de medição superior no qual a frequência máxima é emitida.

Para a medição do fluxo vale:

FEPx só está disponível se o modo de operação GAS estiver selecionado.

▶ Seleccione [FrPx] e ajuste a frequência máxima: 100 Hz...1000 Hz.

11.3.4 Sinal analógico OUT2

▶ Abra o menu CFG.
▶ Seleccionar [ou2] e ajuste a função:
I: sinal de corrente 4...20 mA proporcional ao fluxo.
▶ Abra o menu principal.
▶ Seleccione [ASP2] e ajuste o valor de medição no qual o sinal de saída é de 4 mA.
▶ Seleccione [AEP2] e ajuste o valor de medição no qual o sinal de saída é de 20 mA.

Para a medição do fluxo vale:

ASP2 e AEP2 só estão disponíveis se o modo de operação GAS estiver selecionado.

11.4 Configurações do usuário (opcional)

11.4.1 Indicação padrão

▶ Abra o menu DIS.
▶ Seleccione [ ELd] e determine a variável de medição padrão:
- FLOW: O display mostra o fluxo atual na unidade de medida padrão.
• TEMP: O display exibe a temperatura atual do fluido em °C.
▶ Seleccione [diS] e determine a taxa de atualização e a orientação da exibição:
• d1, d2, d3: Atualização do valor de medição a cada 50, 200, 600 ms.
- rd1, rd2, rd3: Exibição como d1, d2, d3; girado em 180°.

• OFF: A exibição do valor do processo está desligada no modo RUN.

Os LEDs permanecem ativos mesmo com o display desligado. São exibidas mensagens de falha mesmo com o display desligado.

11.4.2 Ajuste das cores da tela

▶ Abra o menu DIS.
▶ Seleccione [coLr] e defina a cor da fonte da exibição do valor do processo:
• rEd: Vermelho
- GrEn: Verde
- rxou: Mudança de cor de verde para vermelho
- Gxou: Mudança de cor de vermelho para verde

11.4.3 Lógica de comutação das saídas

▶ Abra o menu CFG.
▶ Selezione [P-n] e ajuste PnP ou nPn.

11.4.4 Amortecimento do valor de medição

▶ Abra o menu CFG.
▶ Seleccione [dAP] e ajuste a constante de amortecimento em segundos (valor τ 63 %).

11.4.5 Retardo de comutação / de desligamento

▶ Abra o menu CFG.
▶ Seleccione [dSx] e ajuste o retardo em segundos para a comutação de OUTx.
▶ Seleccione [drx] e ajuste o retardo em segundos para o desligamento de OUTx.

11.4.6 Comportamento de falha das saídas

▶ Abra o menu CFG.
▶ Seleccione [FOUx] e defina o comportamento de erro para OUTx:
- Saída de comutação
- On: Saída comuta para LIGAR em caso de falha.
- OFF: Saída comuta para DESLIGAR em caso de falha.
- OU: Saída comuta independentemente da falha como definido com os parâmetros.

• Saída analógica
  – On: O sinal analógico vai até 22 mA.
  – OFF: O sinal analógico vai até 3,5 mA.

• OU: O sinal analógico continua correspondendo ao valor de medição.

• Saída de frequência

• On: O sinal de frequência vai para 130% do FrPx.
  – OFF: O sinal de frequência vai para 0 Hz.
• OU: O sinal de frequência continua correspondendo ao valor de medição.

11.4.7 Calibração

▶ Abra o menu INI.
▶ Seleccione [CGA] e ajuste um valor entre 60...140 % (100 % = calibração de fábrica).

CGA só está disponível quando o modo GAS estiver selecionado.

11.4.8 Bloquear / desbloquear

O dispositivo pode ser bloqueado eletronicamente, de forma a serem prevenidas configurações erradas não intencionais. Estado de fornecimento: Não bloqueado.

Bloquear:

▶ Certifique-se de que o dispositivo esteja no modo de operação normal.
▶ Pressione [▲] e [▼] simultaneamente por 10 s até que seja exibido [Loc].

Desbloquear:

▶ Certifique-se de que o dispositivo esteja no modo de operação normal.
▶ Pressione [▲] e [▼] simultaneamente por 10 s até que seja exibido [uLoc].

11.4.9 Restabelecer a configuração de fábrica

▶ Acesse o menu EF.
▶ Seleccione [rES].
▶ Pressione [●] brevemente.
▶ Mantenha [▼] ou [▲] pressionado.

▷ Será exibido [----].

▶ Pressione [●] brevemente.
▷ O dispositivo efetua uma reinicialização.

É conveniente anotar as próprias configurações no capítulo “Configurações de fábrica”.

11.5 Funções de diagnóstico

11.5.1 Ler os valores mínimos / máximos

▶ Acesse o menu MEM.
▶ Seleccione [Lo.x] ou [Hi.x] para exibir respectivamente o valor do processo mais baixo ou mais alto medido:

- Lo. F: Valor mínimo do valor de fluxo medido no processo (volume de fluxo ou velocidade de fluxo)

- Hi. F: Valor máximo do valor de fluxo medido no processo (volume de fluxo ou velocidade de fluxo)

- Lo. T: Valor mínimo da temperatura medida no processo

• Hi. T: Valor máximo da temperatura medida no processo

Apagar a memória:

▶ Selezione [Lo.x] ou [Hi.x]
▶ Mantenha [▲] e [▼] pressionados.

▷ Será exibido [----]

▶ Pressione [●] brevemente.

É recomendado apagar a memória assim que o dispositivo for utilizado pela primeira vez sob condições normais de funcionamento.

No modo de operação REL, a memória é apagada quando for programado “teach” novamente.

12 Funcionamento

Após ligar a tensão de alimentação, o dispositivo entra no modo de operação normal depois de decorrido o tempo de retardo da energização. Executa suas funções de medição e de avaliação e fornece sinais de saída conforme os parâmetros ajustados.

12.1 Exibição do valor do processo

É possível mudar entre diferentes visualizações de valores do processo por meio dos botões do dispositivo:

▶ Pressione o botão [▲] ou [▼] até aparecer a visualização desejada.
▷ O display muda entre as visualizações. Os LEDs de indicação sinalizam a unidade do valor exibido.
▷ Após 30 segundos o dispositivo volta para a exibição padrão.

Fig. 24: Exibição do valor do processo

1: Exibição padrão, conforme definido em [SELd] e [uni]. Exemplo: [SELd] = FLOW e [uni] = m/s
2: O LED sinaliza em qual unidade o valor atual do processo será exibido. Exemplo: Temperatura em °C.

12.2 Ler o ajuste de parâmetros

▶ Pressione [●] brevemente
▶ Seleção o parâmetro com [▼].
▶ Pressione [●] brevemente
▷ O valor atual ajustado é exibido durante 30 s. Depois o dispositivo volta para a exibição do valor do processo.

13 Dados técnicos

Dados técnicos e desenho escalonado disponíveis em www.ifm.com.

14 Eliminação de falhas

O dispositivo dispõe de opções variadas de autodiagnóstico. Realiza um automonitoramento durante a operação.

Advertências e estados de falha são exibidos no display mesmo com o display desligado. Além disso, as indicações de falhas estão disponíveis através do IO-Link.

Os sinais de status estão classificados segundo a recomendação Namur NE107.

Se ocorrerem vários eventos de diagnóstico simultaneamente, só é exibida a mensagem de diagnóstico do evento com a prioridade mais alta.

Funções de diagnóstico adicionais estão disponíveis via IO-Link → Descrição da interface IODD em www.ifm.com.

14.1 Mensagens de erro

Indicação	Problema / solução
Err	Dispositivo com defeito / falha de funcionamento► ▶ Substitua o dispositivo.
Nenhum Indicação	Tensão de alimentação muito baixa Verifique a tensão de alimentação. Display desligado▶ Verifique se o ajuste diS = OFF e altere o ajuste, se necessário.
PARA	Parametrização fora da faixa válida. ▶ Verifique o ajuste do parâmetro.

14.2 Mensagem de alerta

Indicação	Problema / solução
Loc	Botões de ajuste bloqueados no dispositivo, alteração de parâmetros recusada.► ▶ Desbloquear o dispositivo (→Bloquear / desbloquear ☐ 29).
C. Loc	Botões de ajuste temporariamente bloqueados no dispositivo, parametrização ativa através da comunicação IO-Link.► ▶ Termine a parametrização através do IO-Link.
S. Loc	Botões de ajuste bloqueados através do software de parametrização, alteração de parâmetros recusada.► ▶ Desbloqueie o dispositivo através do IO-Link com o software de parametrização.
UL	• Área de exibição da temperatura não alcançada: Valor de temperatura < -44 °C.► ▶ Verifique a faixa de temperatura.• Faixa de medição de fluxo não alcançada► ▶ Ajuste o fluxo.► ▶ Repita o ajuste do fluxo baixo (low flow).
OL	• Área de exibição da temperatura ultrapassada: Valor de temperatura > 124 °C.► ▶ Verifique a faixa de temperatura.• Área de exibição de fluxo ultrapassada: Fluxo > 120 % do valor final da faixa de medição.► ▶ Ajuste o fluxo.► ▶ Repita o ajuste do fluxo alto (high flow).
SC1	Estado de comutação LED para OUT1 pisca: Curto-circuito OUT1.► ▶ Verifique a saída de comutação OUT1 quanto a curto-circuito ou sobrecorrente.
SC2	Estado de comutação LED para OUT2 pisca: Curto-circuito OUT2.► ▶ Verifique a saída de comutação OUT2 quanto a curto-circuito ou sobrecorrente.
SC	Os LEDs do estados de comutação para OUT1 e OUT2 piscam: Curto-circuito OUT1 e OUT2.► ▶ Verifique as saídas de comutação OUT 1 e OUT2 quanto a curto-circuito ou sobrecorrente.
FAIL	Ajuste incorreto de fluxo baixo ou alto (por exemplo, a distância entre o fluxo máximo e o fluxo mínimo é muito pequena).► ▶ Repita o ajuste de fluxo.

15 Manutenção, conservação e descarte

O dispositivo só pode ser reparado pelo fabricante.

▶ Certifique-se de que a ponta do sensor esteja livre de depósitos:
- Verifique a ponta do sensor quanto a depósitos um mês após a entrada em operação.
- Verifique periodicamente. Determine os intervalos de verificação de acordo com a aplicação.
- Em caso de sujeira, limpe a ponta do sensor com um pano macio. Remova os depósitos de forte aderência, como por exemplo calcário, com um agente de limpeza convencional à base de vinagre.
▶ Descarte o dispositivo após o uso de forma ecológica e conforme as determinações nacionais vigentes.

16 Configurações de fábrica

O modo de operação REL é ajustado na fábrica.

Parâmetro	Configuração de fábrica		Configuração do usuário
	ModE = REL	ModE = GAS
SP1 (FLOW)	20 %	6 m/s
rP1 (FLOW)	15 %	4,6 m/s
FH1 (FLOW)	20 %	6 m/s
FL1 (FLOW)	15 %	4,6 m/s
FEP1 (FLOW)	100 %	30 m/s
FrP1	100 Hz
SP2 (FLOW)	40 %	12 m/s
rP2 (FLOW)	35 %	10,6 m/s
SP2 (TEMP)	28°C
rP2 (TEMP)	26°C
FH2 (FLOW)	40 %	12 m/s
FL2 (FLOW)	35 %	10,6 m/s
FH2 (TEMP)	28°C
FL2 (TEMP)	26°C
FSP2 (FLOW)	não disponível
FSP2 (TEMP)	-20°C
FEP2 (FLOW)	100 %	30 m/s
FEP2 (TEMP)	100°C
FrP2	100 Hz
ASP2 (FLOW)	não disponível	0 m/s
AEP2 (FLOW)	não disponível	30 m/s
ASP2 (TEMP)	-20°C
AEP2 (TEMP)	100°C
uni	não disponível	m3/h
CGA	não disponível	100 %
ou1	Hno
ou2	I
dS1	0 s
dr1	0 s
dS2	0 s
dr2	0 s
P-n	PnP
dAP	0,6 s
FOU1	OFF
FOU2	OFF
SEL2	FLOW
coLr	rEd
diS	d2
SELd	FLOW

Os valores do processo se referem ao valor final do range de medição MEW.
