MANUALE UTENTE SA4120 IFM

Istruzioni per l'uso

Sensore di flusso

SAxx20

Indice

1 Introduzione 4

1.1 Simboli utilizzati 4
1.2 Avvertenze 4

2 Indicazioni di sicurezza 5

3 Avvio rapido 6

3.1 Funzione del dispositivo con impostazione di fabbrica 6

4 Uso conforme 7

4.1 Campo d'impiego 7

5 Funzione....8

5.1 Opzioni per uscita OUT1.... 8
5.2 Opzioni per uscita OUT2.... 8
5.3 Modi operativi 8
5.4 Calibrazione 9
5.5 Uscita di commutazione 9
5.6 Uscita analogica 10
5.7 Uscita di frequenza 11
5.8 Damping del valore letto 12
5.9 Impostazione del colore del display.... 12
5.10 IO-Link 13

5.10.1 Valori di processo IO-Link 13

6 Montaggio.... 15

6.1 Raccordo a processo 15
6.2 Interferenze.... 15
6.3 Posizione di installazione 16

6.3.1 Profondità di immersione.... 16
6.3.2 Installazione consigliata 16
6.3.3 Installazione in parte possibile 16
6.3.4 Installazione non consentita 17
6.3.5 Orientamento 17

7 Collegamento elettrico 18
8 Elementi di comando e di indicazione.... 20
9 Menu....21

9.1 Struttura del menu.... 21
9.2 Menu principale e sottomenu 21

10 Messa in funzione 24

11 Parametrizzazione 25

11.1 Parametrizzazione in generale 25
11.2 Impostazioni predefinite 25

11.2.1 Valore di processo per OUT2 25
11.2.2 Modo operativo 26
11.2.3 Unità di misura standard per flusso.... 26
11.2.4 Diametro interno del tubo 26
11.2.5 Taratura del flusso 26
11.2.6 Taratura remota 27

11.3 Impostazione delle funzioni di uscita 27

11.3.1 Monitoraggio del valore limite OUTx / funzione isteresi....27
11.3.2 Monitoraggio del valore limite OUTx / funzione finestra.... 27
11.3.3 Segnale di frequenza OUTX 28
11.3.4 Segnale analogico OUT2 28

11.4 Impostazioni utente (opzionale) 28

11.4.1 Visualizzazione standard 28
11.4.2 Impostazione del colore del display.... 29
11.4.3 Logica di commutazione delle uscite.... 29
11.4.4 Damping del valore letto 29
11.4.5 Ritardo di attivazione / ritardo di disattivazione 29

11.4.6 Comportamento delle uscite in caso di errore 29
11.4.7 Calibrazione 30
11.4.8 Blocco / sblocco 30
11.4.9 Ripristino dell'impostazione di fabbrica 30

11.5 Funzioni di diagnostica 30

11.5.1 Lettura dei valori min / max 30

12 Funzionamento 32

12.1 Visualizzazione del valore di processo 32
12.2 Lettura dell'impostazione dei parametri.... 32

13 Dati tecnici 33

14 Eliminazione delle anomalie 34

14.1 Messaggi di errore 34
14.2 Messaggi di allarme 34

15 Manutenzione, riparazione e smaltimento.... 36

16 Impostazioni di fabbrica 37

1 Introduzione

Istruzioni, dati tecnici, certificazioni e ulteriori informazioni sul codice QR sul dispositivo / sull'imballaggio o consultando documentation.ifm.com.

1.1 Simboli utilizzati

√ Presupposto
Sequenza operativa
▷ Reazione, risultato

[...] Denominazione di tasti, pulsanti o indicazioni

→ Riferimento

Nota importante

In caso di inosservanza possono verificarsi malfunzionamenti o anomalie

Informazioni

Nota integrativa

1.2 Avvertenze

Le avvertenze mettono in guardia contro possibili lesioni fisiche e danni materiali. In questo modo è possibile utilizzare il prodotto in modo sicuro. Le avvertenze sono classificate come segue:

AVVERTENZA

Avvertenza contro il rischio di gravi lesioni fisiche

▷ Rispettare l'avvertenza per evitare lesioni gravi o mortali.

CAUTELA

Avvertenza contro il rischio di lesioni fisiche di entità lieve o moderata

▷ Rispettare l'avvertenza per evitare lesioni di entità lieve o moderata.

ATTENZIONE

Avvertenza contro il rischio di danni materiali

▷ Rispettare l'avvertenza per evitare danni materiali.

2 Indicazioni di sicurezza

- Il dispositivo descritto viene montato come componente parziale di un sistema.

• La sicurezza di questo sistema è responsabilità del produttore.

• Il costruttore del sistema è tenuto ad effettuare una valutazione dei rischi e a redigere e allegare la documentazione in conformità ai requisiti legali e normativi per il gestore e l'operatore del sistema. Questa documentazione deve contenere tutte le informazioni necessarie e le istruzioni di sicurezza per l'operatore, l'utente e, se del caso, il personale di servizio autorizzato dal costruttore del sistema.

• Leggere questo documento prima di mettere in funzione il prodotto e conservarlo per tutta la durata di utilizzo.

• Il prodotto deve adeguarsi perfettamente alle relative applicazioni e condizioni ambientali senza alcuna restrizione.
• Utilizzare il prodotto solo per l'uso previsto (→ Uso conforme).
• Utilizzare il prodotto solo per i fluidi ammessi (→ Dati tecnici).
• La mancata osservanza delle istruzioni per l'uso o dei dati tecnici può causare danni materiali e/o alle persone.
• Il produttore non si assume alcuna responsabilità o garanzia per le conseguenze derivanti da interventi sul prodotto o da un uso improprio da parte dell'operatore.
• L'installazione, il collegamento elettrico, la messa in servizio, il funzionamento e la manutenzione del prodotto devono essere eseguiti solo da personale specializzato addestrato e autorizzato dal gestore dell'impianto.
• Proteggere adeguatamente i dispositivi e i cavi da eventuali danni.

3 Avvio rapido

Il dispositivo ha due uscite parametrizzabili per il monitoraggio del flusso e della temperatura.

I valori di processo e i messaggi di errore possono essere letti sul display.

Tramite l'interfaccia IO-Link tutti i valori di processo e i messaggi sono disponibili indipendentemente dalla configurazione delle uscite.

3.1 Funzione del dispositivo con impostazione di fabbrica

	Impostazione di fabbrica
Modo operativo	Misura relativa del flusso in % del flusso massimo
Uscita OUT1	Segnale di commutazione per flusso:– Funzione isteresi NO, PnP– SP1 = 20 %, rP1 = 15 % del valore finale Damping del valore letto 0,6 secondi Nessun ritardo di commutazione/disattivazioneIn caso di anomalia, l’uscita si disattiva
Uscita OUT2	Segnale analogico per flusso (4...20 mA, campo di misura non graduato)In caso di anomalia il segnale analogico va a 3,5 mA
Display	Colore dei caratteri rosso Aggiornamento del valore letto ogni 200 msIndicazione standard: Flusso

Ulteriori informazioni: Impostazione di fabbrica (→ Impostazioni di fabbrica ☐ 37).

4 Uso conforme

Il dispositivo monitora i fluidi gassosi.

Rileva le grandezze di processo quali flusso e temperatura del fluido.

4.1 Campo d'impiego

- Fluido = aria

In applicazioni > 6 bar (> 600 kPa), possono verificarsi imprecisioni nel controllo del flusso a causa dell'autoconvezione dell'aria.

Questo è un prodotto in classe A. In un ambiente domestico questo prodotto può causare interferenze radio.

▶ Se necessario adottare misure EMC per la schermatura.

5 Funzione

• Il dispositivo rileva il flusso secondo il principio di misurazione calorimetrico.
• Il dispositivo rileva la temperatura del fluido come ulteriore valore di processo.
  • Il dispositivo è dotato di un'interfaccia IO-Link.
• Il dispositivo indica gli attuali valori di processo su un display.
• Il dispositivo è dotato di varie opzioni per l'autodiagnosi.
• Il dispositivo genera due segnali di uscita conformemente alla parametrizzazione.

5.1 Opzioni per uscita OUT1

• Segnale di commutazione flusso
• Segnale di frequenza flusso
- IO-Link

5.2 Opzioni per uscita OUT2

• Segnale di commutazione flusso
- Segnale di commutazione temperatura
- Segnale analogico flusso
• Segnale analogico temperatura
• Segnale di frequenza flusso
• Segnale di frequenza temperatura
- Ingresso per segnale teach esterno (taratura remota)

5.3 Modi operativi

Il dispositivo ha 2 modi operativi che si possono selezionare per misurare il flusso:

Modo operativo [ModE]	Unità visualizzata
REL	% del campo impostato
GAS	m/s, l/min, m3/h

La selezione del modo operativo non ha alcun effetto per la misurazione della temperatura; vengono visualizzati soltanto valori assoluti in °C.

Se è selezionato [ModE] = GAS:

▶ Definire il diametro interno del tubo.
▶ All'occorrenza, calibrare la curva del valore letto.

Se è selezionato [ModE] = REL:

▶ Eseguire la calibrazione del flusso.

Le impostazioni dei parametri vengono salvate nel rispettivo modo operativo, quindi non vanno perdute dopo ogni modifica del modo operativo.

5.4 Calibrazione

Con il fattore di calibrazione CGA è possibile tarare il sensore su un flusso di riferimento nell'applicazione.

Tramite la calibrazione da parte del cliente viene modificata l'inclinazione della curva del valore letto. Essa influenza l'indicazione e le uscite.

A:	Valore operativo per indicazione e segnali di uscita
Q:	Flusso
MEW:	Valore finale
V:	Curva del valore letto con impostazione di fabbrica
V1:	Curva 1 del valore letto dopo calibrazione
V2:	Curva 2 del valore letto dopo calibrazione

Fig. 1: Calibrazione

La variazione di pendenza della curva viene indicata in percentuale.

Impostazione di fabbrica: CGA = 100 %.

Dopo una modifica è possibile ripristinare la calibrazione all'impostazione di fabbrica.

Il parametro CGA non è disponibile se [ModE] = REL.

A seconda dell'impostazione del fattore CGA, è possibile che il campo di misura non possa essere sfruttato del tutto.

5.5 Uscita di commutazione

OUTx cambia il suo stato di commutazione se i limiti di commutazione impostati vengono superati per eccesso o per difetto. Si può scegliere tra la funzione isteresi e la funzione finestra.

SP:	Punto di commutazione
rP:	Punto di disattivazione
HY:	Isteresi
Hno:	Funzione isteresi NO (normally open)
Hnc:	Funzione isteresi NC (normally closed)
t:	Tempo

Fig. 2: Funzione isteresi

Con la funzione isteresi impostata, vengono definiti il punto di commutazione SP e il punto di disattivazione rP. Il valore di rP deve essere inferiore a quello di SP. La distanza tra SP e rP è pari a minimo il 4 % del valore finale (= isteresi). Se si modifica soltanto il punto di commutazione, quello di disattivazione cambia in base alla distanza impostata precedentemente.

FH:	Valore limite superiore
FL:	Valore limite inferiore
HY:	Isteresi
FE:	Finestra
Fno:	Funzione finestra NO (normally open)
Fnc:	Funzione finestra NC (normally closed)
t:	Tempo

Fig. 3: Funzione finestra

Con la funzione finestra impostata, vengono definiti il valore limite superiore FH e il valore limite inferiore FL. La distanza tra FH e FL è pari a minimo il 4 % del valore finale. FH e FL hanno un'isteresi ad impostazione fissa pari a 0,25 % del valore finale. Ciò mantiene stabile lo stato di commutazione dell'uscita in caso di variazioni minime del flusso.

5.6 Uscita analogica

Il dispositivo trasmette un segnale analogico di 4...20 mA, che è proporzionale al valore di processo.

Il campo di misura è graduabile:

• [ASP] determina a quale valore letto il segnale di uscita è 4 mA.
• [AEP] determina a quale valore letto il segnale di uscita è 20 mA.

Distanza minima tra ASP e AEP = 20% del valore finale.

Per la misurazione del flusso nel modo operativo REL, ASP e AEP non sono disponibili. In questo modo operativo la curva caratteristica dell'uscita analogica è determinata dalla regolazione del flusso: High Flow = 20 mA; Low Flow = 4 mA.

Se il valore letto è al di fuori del campo di misura o se c'è un errore interno, viene emesso il segnale di corrente mostrato nella figura seguente.

Nel caso di valori letti non compresi nel campo di indicazione o se si è in presenza di un'anomalia, sul display compaiono dei messaggi (UL, OL, Err).

Il segnale analogico per il caso di anomalia si può impostare (→ Comportamento delle uscite in caso di errore ☐ 29):

• [FOU] = On: In caso di anomalia, il segnale analogico va al valore di arresto superiore (22 mA).
• [FOU] = OFF: In caso di anomalia, il segnale analogico va al valore di arresto inferiore (3,5 mA).
  • [FOU] = OU: Il segnale analogico corrisponde ancora al valore letto.

Fig. 4: Caratteristica dell'uscita analogica secondo IEC 60947-5-7

1:	Segnale analogico	MAW:	Valore iniziale
2:	Valore letto	MEW:	Valore finale
3:	Campo di indicazione	ASP:	Punto iniziale analogico
4:	Campo di misura	AEP:	Punto finale analogico
5:	Campo di misura graduato	UL:	Campo di indicazione superato per difetto
Q:	Flusso	OL:	Campo di indicazione superato per eccesso
T:	Temperatura	Err:	Errore

5.7 Uscita di frequenza

Il dispositivo trasmette un segnale di frequenza proporzionale al valore di processo.

Il segnale di frequenza è graduabile:

- [FrPx] determina di quanti Hz è il segnale di frequenza quando viene raggiunto il valore letto superiore (MEW o FEPx).

Il campo di misura è graduabile:

• [FSP2] definisce il valore letto inferiore dal quale viene emesso un segnale di frequenza.

- FSP2 è disponibile solo per la misurazione della temperatura.

- [FEPx] definisce il valore letto superiore per il quale il segnale di uscita è la frequenza impostata sotto FrPx.

- FEPx è disponibile solo per la misurazione del flusso nel modo operativo GAS.

Distanza minima tra FSP2 e FEP2 = 20 % del valore finale.

Se il valore letto è al di fuori del campo di misura o se c'è un errore interno, viene emesso il segnale di frequenza mostrato nella figura seguente.

Nel caso di valori letti non compresi nel campo di indicazione o se si è in presenza di un'anomalia, sul display compaiono dei messaggi (UL, OL, Err).

Il segnale di frequenza per il caso di anomalia si può impostare (→ Comportamento delle uscite in caso di errore ☐ 29):

• [FOU] = On: il segnale di frequenza va al valore di arresto superiore (130 % FrPx) in caso di anomalia.
• [FOU] = OFF: il segnale di frequenza va al valore di arresto inferiore (0 Hz) in caso di anomalia.
  • [FOU] = OU: il segnale di frequenza corrisponde ancora al valore letto.

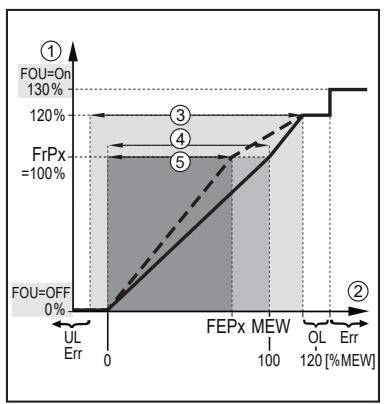

Fig. 5: Caratteristica dell'uscita di frequenza; flusso

1:	Segnale di frequenza
2:	Valore letto
3:	Campo di indicazione
4:	Campo di misura
5:	Campo di misura graduato
MEW:	Valore finale
FEPx:	Punto finale frequenza
FrPx:	Segnale di frequenza (Hz) per il valore letto superiore
OL:	Campo di indicazione superato per eccesso
UL:	Campo di indicazione superato per difetto
Err:	Errore

Fig. 6: Caratteristica dell'uscita di frequenza; temperatura

1:	Segnale di frequenza
2:	Valore letto
3:	Campo di indicazione
4:	Campo di misura
5:	Campo di misura graduato
MAW:	Valore iniziale
MEW:	Valore finale
FSPx:	Punto iniziale frequenza
FEPx:	Punto finale frequenza
FrPx:	Segnale di frequenza (Hz) per il valore letto superiore
OL:	Campo di indicazione superato per eccesso
UL:	Campo di indicazione superato per difetto
Err:	Errore

5.8 Damping del valore letto

Con il tempo di damping [dAP] si può impostare dopo quanti secondi il segnale di uscita raggiunge il 63% del valore finale nel caso di un cambiamento improvviso del valore letto. Il tempo di damping stabilizza le uscite di commutazione, le uscite analogiche, il display e la trasmissione del valore di processo tramite interfaccia IO-Link.
Il tempo di damping si somma al tempo di risposta del sensore ( → Dati tecnici).
I segnali UL e OL vengono definiti tenendo conto del tempo di damping.

Il damping del valore letto influenza solo il valore del processo flusso.

5.9 Impostazione del colore del display

Con il parametro [coLr] si può impostare il colore dei caratteri del display (→ Impostazione del colore del display ☐ 29). Definendo i parametri rEd (rosso) e GrEn (verde) il display è impostato sempre su un colore fisso. Impostando i parametri rxou e Gxou, il colore dei caratteri cambia in funzione del valore di processo:

	OUT1	OUT2	Cambiamento del colore in...
Impostazione dei parametri	r1ou	r2ou	rosso
	G1ou	G2ou	verde

Impostando la funzione isteresi il colore cambia quando il valore di processo è superiore al punto di commutazione:

MAW: Valore iniziale
MEW: Valore finale
SPx Punto di commutazione

Fig. 7: Funzione isteresi

Impostando la funzione finestra il colore cambia quando il valore di processo è compreso nel campo della finestra:

MAW: Valore iniziale
MEW: Valore finale
FLx: Valore limite inferiore del campo della finestra
FHx: Valore limite superiore del campo della finestra

Fig. 8: Funzione finestra

5.10 IO-Link

Questo dispositivo ha un'interfaccia di comunicazione IO-Link che consente l'accesso diretto ai dati di processo e di diagnostica. Inoltre, è possibile parametrizzare il dispositivo durante il funzionamento. Il funzionamento del dispositivo tramite interfaccia IO-Link presuppone che vi sia un master IO-Link.

Con un PC, un software IO-Link adatto e un cavo adattatore IO-Link, la comunicazione è possibile quando il sistema non è in funzione.

Per gli IODD necessari per configurare il dispositivo, le informazioni dettagliate sulla struttura dei dati di processo, le informazioni di diagnosi, gli indirizzi dei parametri e tutte le informazioni necessarie sul software e hardware IO-Link richiesti, consultare www.ifm.com.

Grazie a hardware e software adeguati, l'interfaccia IO-Link offre le seguenti funzioni:

• Parametrizzazione remota del prodotto.
• Trasmissione dei segnali immune alle interferenze senza perdita dei valori di misura.
• Trasferimento delle impostazioni dei parametri quando si cambia prodotto o su altri prodotti dello stesso tipo.
• Lettura simultanea di tutti i valori di processo e dei segnali di commutazione binari
• Ampia visualizzazione di messaggi di errore e di eventi
• Valutazione dei valori di processo e dei dati diagnostici tramite master IO-Link
• Protocollo in formato elettronico dei record di parametri, valori di processo e messaggi diagnostici.
  • Ulteriori parametri tramite IO-Link:

- Bloccaggio elettronico come protezione contro manomissioni

5.10.1 Valori di processo IO-Link

I valori di processo per flusso e temperatura vengono trasmessi nelle seguenti unità di misura tramite IO-Link:

Modo operativo [ModE]	Unità flusso	Unità temperatura
REL	%	°C
GAS	m/s	°C

La modifica di [uni] non ha alcuna ripercussione sui valori di processo IO-Link.

Per ulteriori informazioni, vedere → IO Device Description su www.ifm.com.

6 Montaggio

CAUTELA

In caso di temperature del fluido superiori a 50 °C (122 °F) è possibile che alcune parti del dispositivo si surriscaldino fino a oltre 65 °C (149 °F).

▷ Pericolo di ustioni.
▶ Proteggere il dispositivo dal contatto con materiali infiammabili e da contatto involontario.

▶ Assicurarsi che l'impianto sia depressurizzato durante le operazioni di montaggio.
▶ Assicurarsi che, durante il montaggio, non possano fuoriuscire fluidi sul luogo di installazione.

6.1 Raccordo a processo

Tramite adattatori è possibile adeguare il dispositivo a vari raccordi a processo. Gli adattatori devono essere ordinati separatamente come accessori.

• Per informazioni sugli accessori di montaggio consultare il sito www.ifm.com.
- La corretta posizione del prodotto e la tenuta del collegamento sono garantite soltanto con adattatori ifm.

▶ Attenersi alle istruzioni per gli accessori di montaggio.

▶ Utilizzare una pasta lubrificante adatta al tipo di applicazione e a tale scopo omologata. Lubrificare la filettatura di raccordo a processo, adattatore e sensore. La parte terminale della sonda non deve essere a contatto con il lubrificante.

▶ Rispettare le coppie di serraggio di sensore ed elementi di fissaggio di: sensore 25 Nm; elemento di fissaggio → Scheda tecnica su www.ifm.com

6.2 Interferenze

Componenti integrati nelle tubazioni, curve, valvole, riduzioni e simili compromettono il funzionamento del dispositivo.

▶ Rispettare le distanze tra sensore e interferenze.

Fig. 9: Tubi di mandata e di ritorno

D: Diametro esterno del tubo

S: Interferenze

6.3 Posizione di installazione

6.3.1 Profondità di immersione

Fig. 10: Profondità di immersione

Profondità di immersione consigliate:

• Con diametro interno del tubo di ventilazione / canale di ventilazione (diA) < 30 mm: 15 mm.
• Con diametro interno del tubo di ventilazione / canale di ventilazione (diA) < 30 mm: centro del tubo.

6.3.2 Installazione consigliata

Fig. 11: Installazione consigliata

• In caso di tubi in orizzontale: montaggio laterale.
- In caso di tubi in verticale: montaggio nel tubo montante.

Posizionare la sonda del sensore più al centro possibile nella tubazione. Profondità di immersione minima 15 mm.

6.3.3 Installazione in parte possibile

Fig. 12: Installazione in parte possibile

• Per i tubi installati in orizzontale, se la tubazione è priva di depositi: montaggio dal basso.
• Per i tubi installati in orizzontale, se la tubazione è completamente piena di fluido: montaggio dall'alto.

6.3.4 Installazione non consentita

Fig. 13: Installazione non consentita

• La parte terminale della sonda non deve toccare la parete del tubo.
  • Non montare in tubi discendenti aperti in fondo.

6.3.5 Orientamento

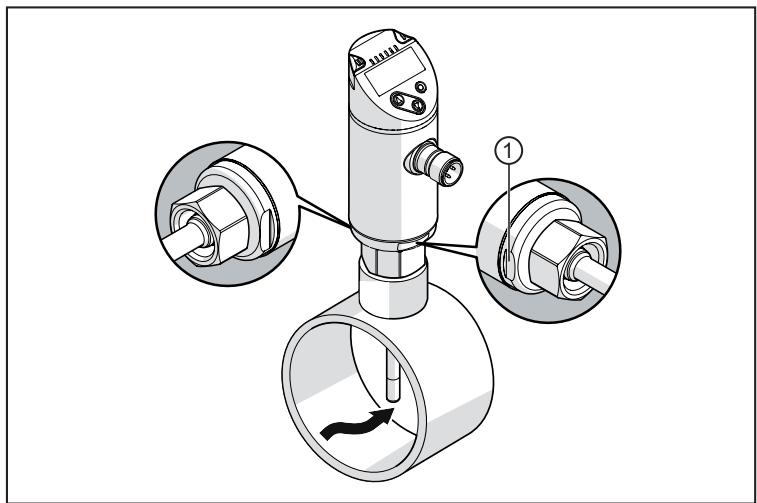

Fig. 14: Direzione di provenienza del flusso

▶ Per ottenere una misurazione precisa, montare il sensore come illustrato in figura: sfaccettature parallele alla tubazione; la sfaccettatura più piccola (1) è rivolta in avanti quando il flusso arriva da sinistra.

Per leggere meglio il display, si può ruotare l'involucro del sensore di 345° rispetto al collegamento di processo.

Non serrare eccessivamente l'arresto.

7 Collegamento elettrico

Il dispositivo deve essere installato soltanto da personale specializzato.

Rispettare le disposizioni nazionali e internazionali per l'installazione di apparecchiature elettriche.

Tensione di alimentazione ai sensi delle norme SELV, PELV.

▶ Disinserire la tensione dall'impianto.
▶ Collegare il dispositivo come illustrato di seguito:

Fig. 15: Schema di collegamento (codifica dei colori secondo DIN EN 60947-5-2)

BN: marrone
WH: bianco
BK: nero
BU: blu

Pin	Cablaggio
1	L+
3	L-
4 (OUT1)	Segnale di commutazione flusso Segnale di frequenza flussoIO-Link
2 (OUT2)	Segnale di commutazione flusso Segnale di commutazione temperatura Segnale analogico flusso Segnale analogico temperatura Segnale di frequenza flusso Segnale di frequenza temperatura Ingresso per segnale teach esterno (taratura remota)

Fig. 16: Esempi di cablaggio

1: 2 x PNP
2: 2 x NPN
3: 1 x PNP / 1 x analogica
4: 1 x NPN /1 x analogica

8 Elementi di comando e di indicazione

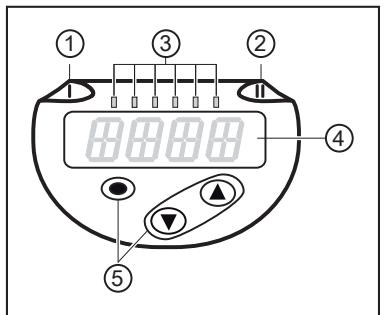

Fig. 17: Elementi di comando e di indicazione

1: LED dello stato di commutazione di OUT1
2: LED dello stato di commutazione di OUT2
3: Valore di processo nell'unità di misura impostata (%; m/s; l/min; m³/h; °C; x10³)
4: Display alfanumerico a 4 posizioni
5: Pulsanti per cambiare le visualizzazioni e la parametrizzazione (→ Parametrizzazione in generale ☐ 25)

9 Menu

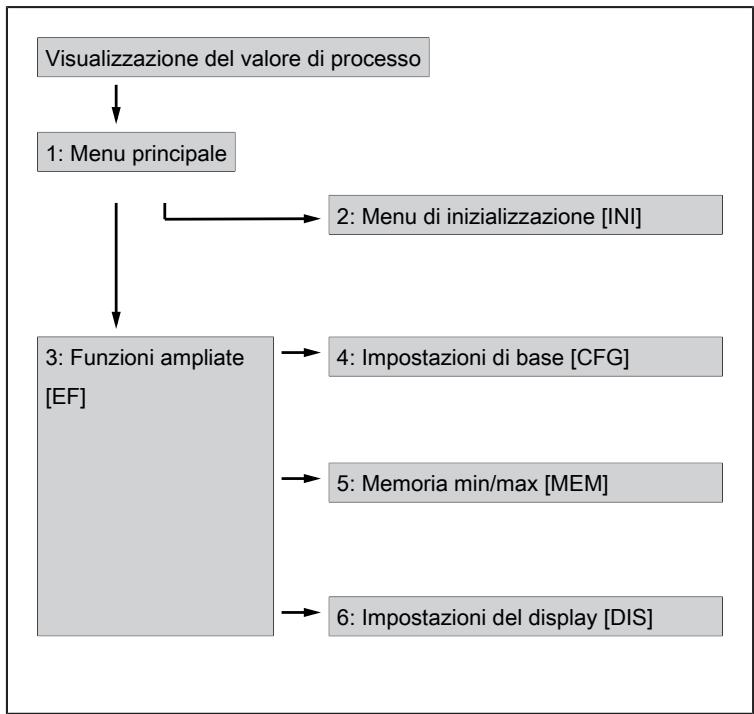

9.1 Struttura del menu

Tramite i pulsanti si passa dalla visualizzazione del valore di processo al menu principale e da quest'ultimo ai sottomenu. Vedere anche Parametrizzazione in generale (→ 25).

1: Menu principale (→ □ 22) 4: Menu impostazioni di base CFG (→ □ 23)

2: Menu di inizializzazione INI (→ □ 22) 5: Menu memoria min/max MEM (→ □ 23)

3: Menu funzioni amplify EF ( → ☐ 22) 6: Menu impostazioni del display DIS ( → ☐ 23)

9.2 Menu principale e sottomenu

Per le seguenti figure dei menu vale quanto segue:

I parametri con sfondo bianco sono visualizzati con l'impostazione di fabbrica. Cambiando le impostazioni predefinite per modo operativo e funzioni di uscita vengono visualizzati anche i parametri con sfondo grigio.

Fig. 18: Menu principale

Fig. 19: Menu di inizializzazione INI

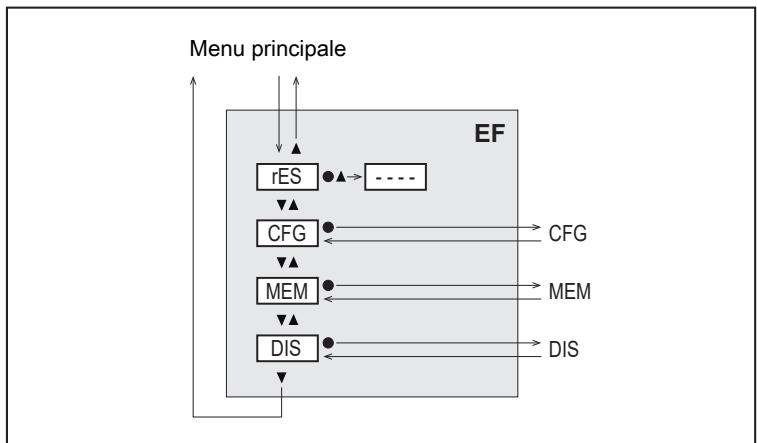

Fig. 20: Menu funzioni amplify EF

Fig. 21: Menu impostazioni di base CFG

Fig. 22: Menu memoria min/max MEM
* Valore letto nell'unità di misura standard (→ Unità di misura standard per flusso ☐ 26)

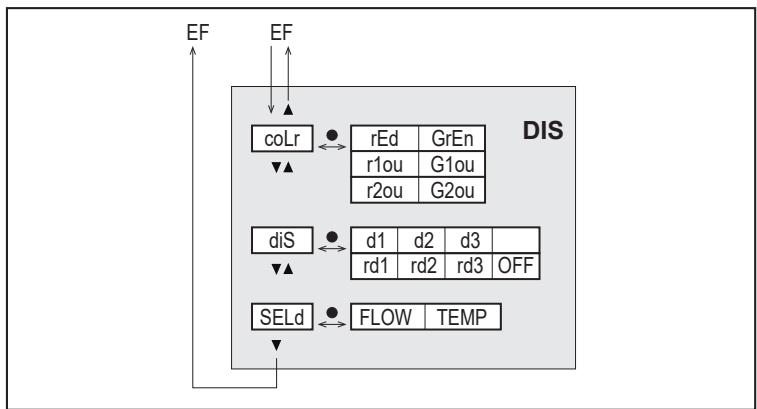

Fig. 23: Menu impostazioni del display DIS

10 Messa in funzione

Dopo l'attivazione della tensione di alimentazione il dispositivo, scaduto il tempo di ritardo disponibilità, passa al modo operativo normale. Esegue le sue funzioni di misurazione ed analisi e trasmette segnali di uscita conformemente ai parametri impostati.

Durante il tempo di ritardo disponibilità, le uscite sono commutate conformemente alla programmazione:

• attivate con funzione NO (Hno / Fno)
• disattivate con funzione NC (Hnc / Fnc)
• disattivate con uscita di frequenza (FRQ)
• 20 mA con uscita corrente (I)

11 Parametrizzazione

CAUTELA

In caso di temperature del fluido superiori a 50°C (122 °F) è possibile che alcune parti del dispositivo si surriscaldino fino a oltre 65 °C (149 °F).

▷ Pericolo di ustioni
▶ Non toccare il prodotto con le mani.
▶ Per impostare il dispositivo, utilizzare un oggetto (per es. una biro).

I parametri si possono impostare prima del montaggio e della messa in funzione del prodotto oppure durante l'esercizio.

Se i parametri vengono modificati durante l'esercizio, viene influenzato il funzionamento dell'impianto.

▶ Assicurarsi che non sorgano malfunzionamenti nell'impianto.

Durante la parametrizzazione il dispositivo resta in modalità operativa. Continua ad eseguire le sue funzioni di monitoraggio con il parametro esistente fino a completare la parametrizzazione.

Si può eseguire la parametrizzazione anche tramite l'interfaccia IO-Link.

11.1 Parametrizzazione in generale

Intenzione	Azione
Passaggio dalla visualizzazione del valore di processo al menu principale	[●]
Passaggio al sottomenu	Con [▼] andare al sottomenu (ad es. EF), poi [●]
Selezione del parametro desiderato	[▲] oppure [▼]
Passaggio alla modalità di regolazione	[●]
Modifica del valore parametrico	[▲] o [▼] > 1 s
Acquisizione del parametro impostato	[●]
Uscire dall'impostazione dei parametri senza salvare	[▲] e [▼]
Ripristino del menu immediatamente superiore (Ripetere più volte per arrivare alla visualizzazione del valore di processo)	[▲] e [▼]
Ripristino della visualizzazione del valore di processo	> 30 secondi (timeout)

11.2 Impostazioni predefinite

Prima di effettuare la parametrizzazione controllare le seguenti impostazioni predefinite e all'occorrenza modificarle:

• [SEL2]: Valore di processo per OUT2
• [ModE]: Modo operativo
• [uni]: Unità di misura standard per flusso

11.2.1 Valore di processo per OUT2

▶ Attivare il menu CFG.
▶ Selezionare [SEL2] valore di processo per uscita 2:

• TEMP: Temperatura
- FLOW Flusso

11.2.2 Modo operativo

▶ Attivare il menu INI.
▶ Selezionare [ModE] e definire il modo operativo: REL oppure GAS.

Il modo operativo GAS richiede l'inserimento di un diametro interno del tubo.

Modificando l'impostazione di fabbrica [ModE] = REL il dispositivo visualizza [≡≡≡], per forzare questi inserimenti:

▶ Premere [●] in modo che venga visualizzato [diA].
▶ Definire il diametro interno del tubo in mm.

Il modo operativo REL richiede la regolazione del flusso.

La modifica del modo operativo determina il riavvio del prodotto. Le impostazioni vengono salvate nel rispettivo modo operativo, quindi dopo aver modificato il modo operativo le impostazioni non vanno perse.

11.2.3 Unità di misura standard per flusso

▶ Attivare il menu CFG.
▶ Selezionare [uni] e impostare l'unità di misura: l/min; m³/h; m/s.

uni è disponibile soltanto se è stato selezionato il modo operativo GAS. Con il modo operativo REL il valore di flusso viene indicato sempre in % del campo di misura.

11.2.4 Diametro interno del tubo

▶ Attivare il menu INI.
▶ Selezionare [diA] e definire il diametro interno del tubo.

diA è disponibile soltanto se è stato selezionato il modo operativo GAS.

11.2.5 Taratura del flusso

Taratura High Flow:

▶ Fare scorrere nell'impianto il flusso massimo.
▶ Attivazione del menu principale.
▶ Selezionare [t. HGH] e premere [●].

▷ Viene visualizzato [tch].

▶ Tenere premuto [▲] o [▼].

▷ Viene visualizzato [----].

▶ Premere brevemente [●].

▷ Indicazione [donE]: Taratura riuscita.
▷ Indicazione [FAIL]: Ripetere la taratura.

▷ Il dispositivo definisce il flusso presente come flusso massimo (valore finale = 100 %).
▶ Premere brevemente [●].

Taratura Low Flow:

▶ Fare scorrere nell'impianto il flusso minimo.
▶ Attivazione del menu principale.
▶ Selezionare [t. LOW] e premere [●].

▷ Viene visualizzato [tch].

▶ Tenere premuto [▲] o [▼].

▷ Viene visualizzato [----].

▶ Premere brevemente [●].

▷ Visualizzazione [donE]: Taratura riuscita.
▷ Visualizzazione [FAIL]: Ripetere la taratura.

▷ Il dispositivo definisce il flusso presente come flusso minimo (0 %).
▶ Premere brevemente [●].

t. HGH e t. LOW sono disponibili soltanto se è stato selezionato il modo operativo REL.

11.2.6 Taratura remota

▶ Attivare il menu CFG.
▶ Selezionare [ou2] e impostare tch.

Taratura High Flow:

▶ Per 5...10 s inserire la tensione di esercizio al pin 2.

Taratura Low Flow:

▶ Per 10...15 s inserire la tensione di esercizio al pin 2.
▷ OUT2 per 2 s su High: Taratura riuscita.
▷ OUT2 per 1 s su High: Taratura errata: ▶ Ripetere la taratura.

11.3 Impostazione delle funzioni di uscita

La parametrizzazione del monitoraggio del flusso e della temperatura viene effettuata nello stesso modo. A condizione che tramite [SEL2] sia stato definito prima il valore di processo per OUT2 (→ Valore di processo per OUT2 ☐ 25).

11.3.1 Monitoraggio del valore limite OUTx / funzione isteresi

▶ Attivare il menu CFG.
▶ Selezionare [oux] e impostare il segnale di commutazione:

• Hno: Funzione isteresi / NO
• Hnc: Funzione isteresi / NC
▶ Attivazione del menu principale.
▶ Selezionare [SPx] e impostare il valore con il quale si attiva l'uscita.
▶ Selezionare [rPx] e impostare il valore con il quale si resetta l'uscita.

11.3.2 Monitoraggio del valore limite OUTx / funzione finestra

▶ Attivare il menu CFG.

▶ Selezionare [oux] e impostare il segnale di commutazione:
• Fno: Funzione finestra / NO
• Fnc: Funzione finestra / NC
▶ Attivazione del menu principale.
▶ Selezionare [FHx] e impostare il valore limite superiore della finestra.
▶ Selezionare [FLx] e impostare il valore limite inferiore della finestra.

11.3.3 Segnale di frequenza OUTX

▶ Attivare il menu CFG.
▶ Selezionare [oux] e impostare FRQ.
▶ Attivazione del menu principale.
▶ Selezionare [FSP2] e impostare il valore della temperatura inferiore con il quale viene trasmesso 0 Hz.

FSP2 è disponibile solo per la misurazione della temperatura su OUT2.

▶ Selezionare [FEPx] e impostare il valore letto superiore con il quale viene trasmessa la frequenza massima.

Per la misurazione del flusso vale quanto segue: FEPx è disponibile soltanto se è stato selezionato il modo operativo GAS.

▶ Selezionare [FrPx] e impostare la frequenza massima: 100 Hz...1000 Hz.

11.3.4 Segnale analogico OUT2

▶ Attivare il menu CFG.
▶ Selezionare [ou2] e impostare la funzione: I: segnale per il flusso proporzionale al flusso 4...20 mA
▶ Attivazione del menu principale.
▶ Selezionare [ASP2] e impostare il valore letto con il quale il segnale dell'uscita è uguale a 4 mA.
▶ Selezionare [AEP2] e impostare il valore letto con il quale il segnale dell'uscita è uguale a 20 mA.

Per la misurazione del flusso vale quanto segue: ASP2 e AEP2 sono disponibili soltanto se è stato selezionato il modo operativo GAS.

11.4 Impostazioni utente (opzionale)

11.4.1 Visualizzazione standard

▶ Attivare il menu DIS.
▶ Selezionare [SELd] e definire la grandezza di misurazione standard:
- FLOW: il display indica il flusso attuale nell'unità di misura standard.
• TEMP: il display indica l'attuale temperatura del fluido in °C.
▶ Selezionare [diS] e impostare la frequenza di aggiornamento e l'orientamento dell'indicazione:
• d1, d2, d3: aggiornamento del valore letto ogni 50, 200, 600 ms.
- rd1, rd2, rd3: indicazione come d1, d2, d3; ruotata di 180°.

• OFF: L'indicazione del valore letto è disattivata nel modo RUN.

I LED rimangono attivi anche con il display disattivato. I messaggi di errore vengono visualizzati anche se il display è spento.

11.4.2 Impostazione del colore del display

▶ Attivare il menu DIS.
▶ Selezionare [coLr] e definire il colore dei caratteri della visualizzazione dei valori di processo:
- rEd: rosso
- GrEn: verde
- rxou: Cambiamento del colore da verde a rosso
- Gxou: Cambiamento del colore da rosso a verde

11.4.3 Logica di commutazione delle uscite

▶ Attivare il menu CFG.
▶ Selezionare [P-n] e impostare PnP o nPn.

11.4.4 Damping del valore letto

▶ Attivare il menu CFG.
▶ Selezionare [dAP] e impostare la costante damping in secondi (valore τ 63 %).

11.4.5 Ritardo di attivazione / ritardo di disattivazione

▶ Attivare il menu CFG.
▶ Selezionare [dSx] e impostare il ritardo in secondi per l'attivazione di OUTx.
▶ Selezionare [drx] e impostare il ritardo per resettare OUTx.

11.4.6 Comportamento delle uscite in caso di errore

▶ Attivare il menu CFG.
▶ Selezionare [FOUx] e impostare il comportamento per OUTx in caso di errore:
• Uscita di commutazione
- On: L'uscita si attiva in caso di anomalia.
- OFF: L'uscita si disattiva in caso di anomalia.
- OU: L'uscita si attiva come definito nei parametri, indipendentemente dall'anomalia.

• Uscita analogica
• On: Il segnale analogico va a 22 mA.
  – OFF: Il segnale analogico va a 3,5 mA.

• OU: Il segnale analogico corrisponde ancora al valore letto.

• Uscita frequenza

• On: Il segnale di frequenza va a 130 % di FrPx.
• OFF: Il segnale di frequenza va a 0 Hz.
• OU: Il segnale di frequenza corrisponde ancora al valore letto.

11.4.7 Calibrazione

▶ Attivare il menu INI.
▶ Selezionare [CGA] e impostare un valore tra 60 e 140 % (100 % = calibrazione di fabbrica).

CGA è disponibile soltanto se è stato selezionato il modo operativo GAS.

11.4.8 Blocco / sblocco

Il dispositivo può essere bloccato elettronicamente in modo da impedire operazioni errate involontarie. Stato di consegna: sbloccato.

Bloccare:

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
▶ Premere contemporaneamente [▲] e [▼] per 10 s, fino a quando viene visualizzato [Loc].

Sbloccare:

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
▶ Premere contemporaneamente [▲] e [▼] per 10 secondi, fino a quando viene visualizzato [uLoc].

11.4.9 Ripristino dell'impostazione di fabbrica

▶ Aprire il menu EF.
▶ Selezionare [rES].
▶ Premere brevemente [●].
▶ Tenere premuto [▼] o [▲].

▷ Viene visualizzato [----].

▶ Premere brevemente [●].
▷ Il dispositivo effettua un riavvio.

Consigliamo di annotare le proprie impostazioni nel capitolo Impostazioni di fabbrica prima di eseguire la funzione.

11.5 Funzioni di diagnostica

11.5.1 Lettura dei valori min / max

▶ Aprire il menu MEM.
▶ Selezionare [Lo.x] o [Hi.x] per visualizzare il rispettivo valore di processo minimo o massimo misurato:

• Lo. F: Valore minimo del valore di flusso misurato nel processo (volume o velocità del flusso)
  • Hi. F: Valore massimo del valore di flusso misurato nel processo (volume o velocità del flusso)
  • Lo. T: Valore minimo della temperatura misurata nel processo
  • Hi. T: Valore massimo della temperatura misurata nel processo

Cancellare la memoria:

▶ Selezionare [Lo.x] o [Hi.x].
▶ Tenere premuto [▲] e [▼].

▷ Viene visualizzato [----].

▶ Premere brevemente [●].

È opportuno cancellare la memoria non appena il prodotto funziona, per la prima volta, in condizioni normali.

Nel modo operativo REL la memoria viene cancellata con una nuova procedura teach.

12 Funzionamento

Dopo l'attivazione della tensione di alimentazione il dispositivo, scaduto il tempo di ritardo disponibilità, passa al modo operativo normale. Esegue le sue funzioni di misurazione ed analisi e trasmette segnali di uscita conformemente ai parametri impostati.

12.1 Visualizzazione del valore di processo

Durante il funzionamento è possibile passare da una visualizzazione all'altra dei valori di processo utilizzando i pulsanti sul dispositivo:

▶ Premere [▲] oppure [▼] finché non appare la visualizzazione desiderata.
▷ Il display passa da una visualizzazione all'altra. I LED indicatori segnalano l'unità del valore visualizzato.
▷ Dopo 30 secondi il display torna alla visualizzazione standard.

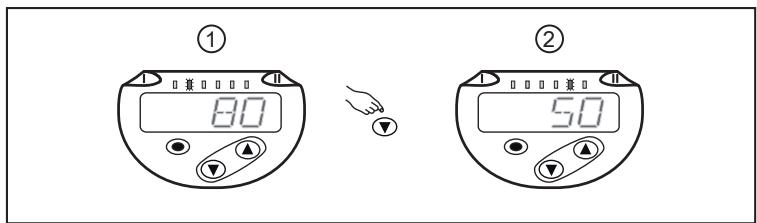

Fig. 24: Visualizzazione del valore di processo

1: Visualizzazione standard, come impostato su [SELd] e [uni]. Esempio: [SELd] = FLOW e [uni] = m/s
2: Il LED indica con quale unità viene visualizzato il valore di processo attuale. Esempio: Temperatura in °C.

12.2 Lettura dell'impostazione dei parametri

▶ Premere brevemente [●]
▶ Con [▼] selezionare il parametro.
▶ Premere brevemente [●]
▷ Il valore attualmente impostato viene visualizzato per 30 s. Successivamente il dispositivo torna alla visualizzazione dei valori di processo.

13 Dati tecnici

Per dati tecnici e altre informazioni, vedere www.ifm.com.

14 Eliminazione delle anomalie

Il dispositivo è dotato di varie opzioni per l'autodiagnosi. Esegue un'autodiagnosi durante il funzionamento.

Avvertenze e stati di errore sono indicati sul display, anche a display spento. Inoltre, le indicazioni di anomalia sono disponibili tramite IO-Link.

I segnali di stato sono classificati in base alla raccomandazione Namur NE107.

Se si verificano più eventi di diagnostica contemporaneamente, viene visualizzato soltanto il messaggio di diagnostica dell'evento che ha la massima priorità.

Tramite IO-Link sono disponibili altre funzioni di diagnostica → Per la descrizione dell'interfaccia IODD, vedere www.ifm.com.

14.1 Messaggi di errore

Indicazione	Problema / Rimedio
Err	Prodotto difettoso / Anomalia di funzionamento► ▶ Sostituire il prodotto.
Nessuna indicazione	Tensione di alimentazione troppo bassa▶ Controllare la tensione di alimentazione. Display spento Verificare che l'impostazione diS = Off ed eventualmente modificare l'impostazione.
PARA	Parametrizzazione al di fuori del campo di validità Controllare l'impostazione dei parametri.

14.2 Messaggi di allarme

Indicazione	Problema / Rimedio
Loc	Pulsanti per l'impostazione sul dispositivo bloccati, modifica parametri rifiutata.► ▶ Sbloccare il dispositivo (→ Blocco / sblocco ☐ 30).
C. Loc	Pulsanti per l'impostazione sul dispositivo temporaneamente bloccati, parametrizzazione tramite comunicazione IO-Link attiva.► ▶ Terminare la parametrizzazione tramite comunicazione IO-Link.
S. Loc	Pulsanti bloccati tramite software di configurazione; modifica parametri rifiutata.► ▶ Sbloccare il dispositivo con l'interfaccia IO-Link tramite software di configurazione.
UL	Campo di indicazione temperatura superato per difetto: Valore della temperatura < -44 °C.► ▶ Controllare il campo di temperatura. Campo di misura flusso superato per difetto▶ Modificare il flusso. ▶ Ripetere la taratura Low Flow.
OL	Campo di indicazione temperatura superato per eccesso: Valore della temperatura > 124°C.► ▶ Controllare il campo di temperatura. Campo di indicazione flusso superato per eccesso: Flusso > 120 % del valore finale. ▶ Modificare il flusso. ▶ Ripetere la taratura Low Flow.
SC1	II LED dello stato di commutazione di OUT1 lampeggia: cortocircuito OUT1. ▶ Verificare se si sono verificati cortocircuiti o sovracorrenti sull'uscita di commutazione OUT1.
SC2	II LED dello stato di commutazione di OUT2 lampeggia: cortocircuito OUT2. ▶ Verificare se si sono verificati cortocircuiti o sovracorrenti sull'uscita di commutazione OUT2.
CF	I LED dello stato di commutazione di OUT1 e OUT2 lampeggiano: Cortocircuito OUT1 e OUT2. ▶ Verificare se si sono verificati cortocircuiti o sovracorrenti sull'uscita di commutazione OUT1 e OUT2.
FAIL	Taratura Low Flow o High Flow errata (ad es. la distanza tra flusso massimo e flusso minimo è troppo scarsa).► ▶ Ripetere la regolazione del flusso.

15 Manutenzione, riparazione e smaltimento

Il dispositivo deve essere riparato soltanto dal costruttore.

▶ Assicurarsi che sulla sonda non vi siano depositi:
- A un mese dalla messa in funzione verificare che sulla sonda non vi siano depositi.
- Ripetere la verifica a intervalli regolari. Definire gli intervalli di verifica in funzione dell'applicazione.
- In caso di sporco, pulire la sonda con un panno morbido. Rimuovere i depositi accumulati (es. calcare) con comuni detergenti all'aceto.
▶ Dopo l'uso, provvedere allo smaltimento del prodotto nel rispetto dell'ambiente e ai sensi delle disposizioni nazionali in vigore.

16 Impostazioni di fabbrica

In fabbrica è impostato il modo operativo REL.

Parametri	Impostazione di fabbrica		Impostazione utente
	ModE = REL	ModE = GAS
SP1 (FLOW)	20 %	6 m/s
rP1 (FLOW)	15 %	4,6 m/s
FH1 (FLOW)	20 %	6 m/s
FL1 (FLOW)	15 %	4,6 m/s
FEP1 (FLOW)	100 %	30 m/s
FrP1	100 Hz
SP2 (FLOW)	40 %	12 m/s
rP2 (FLOW)	35 %	10,6 m/s
SP2 (TEMP)	28°C
rP2 (TEMP)	26°C
FH2 (FLOW)	40 %	12 m/s
FL2 (FLOW)	35 %	10,6 m/s
FH2 (TEMP)	28°C
FL2 (TEMP)	26°C
FSP2 (FLOW)	Non disponibile
FSP2 (TEMP)	-20°C
FEP2 (FLOW)	100 %	30 m/s
FEP2 (TEMP)	100°C
FrP2	100 Hz
ASP2 (FLOW)	Non disponibile	0 m/s
AEP2 (FLOW)	Non disponibile	30 m/s
ASP2 (TEMP)	-20°C
AEP2 (TEMP)	100°C
uni	Non disponibile	m3/h
CGA	Non disponibile	100 %
ou1	Hno
ou2	I
dS1	0 s
dr1	0 s
dS2	0 s
dr2	0 s
P-n	PnP
dAP	0,6 s
FOU1	OFF
FOU2	OFF
SEL2	FLOW
coLr	rEd
diS	d2
SELd	FLOW

I valori percentuali si riferiscono al valore finale (MEW).
