MANUAL DE UTILIZADOR GHB984IX Glem Gas

FUNZIONAMENTO DEI COMANDI

- Obrigado por ter escolhido o nosso produto, leia com atenção as importantes informações apresentadas em seguida relativas à segurança da instalação e à manutenção. E mantenha este manual de informação acessível para futura consulta.

MANUAL DE INSTRUÇÕES DO EXAUSTOR

Especificação de Produto e Parâmetros Técnicos

Modelo	GHB684IX/GHB984IX
Tensão Nominal 230V
Frequência da Potência Nominal	50Hz
Potência das Lâmpadas 2x2W
Potência do Motor 230W
Potência Total 234W
Motor Simples
Diâmetro do Adaptador do Saída	150mm e 120mm
Dimensão (Mm)	L600/900 X P500 X A540~920

RECOMENDAÇÕES E SUGESTÕES

INSTALAÇÃO

* O fabricante não deverá ser considerado responsável por danos resultantes de uma instalação incorreta ou inadequada.
* Leia este manual de instruções antes de instalar e utilizar este exaustor. Guarde este manual de instruções num local seguro para referência futura.
* Apenas técnicos qualificados e com formação poderão realizar os trabalhos de instalação e manutenção.
* Verifique que a tensão principal corresponde à indicada na placa de classificação fixa no interior do exaustor.
* Se o exaustor for utilizado juntamente com equipamentos não elétricos (ex: equipamentos a gás), deverá ser garantido um grau de ventilação suficiente nessa divisão para evitar o retorno dos gases de exaustão. A cozinha deverá possuir uma abertura diretamente para o ar livre para garantir a entrada de ar limpo.
* A distância mínima é de 750mm do exaustor a uma boca de gás, e 650mm a um fogão elétrico. Se as instruções de instalação para fogões a gás especificarem uma distância superior, estas devem ser levadas em consideração.

NOTA: Este equipamento deverá ser instalado por duas ou mais pessoas. O incumprimento desta instrução poderá causar ferimentos físicos.

UTILIZAÇÃO

* O exaustor foi desenhado apenas para utilização doméstica para eliminar fumos de cozinha.

* Nunca utilize o exaustor para propósitos diferentes daqueles para os quais foi desenhado.

* Nunca deixe chamas livres altas por baixo do exaustor quando este estiver em funcionamento.

* Ajuste a intensidade da chama para que esta fique direcionada apenas para o fundo da panela, garantindo que não toca nas partes laterais da panela.

* As fritadeiras profundas deverão ser controladas continuamente durante a utilização: óleo sobreaquecido poderá dar origem a chamas.

* O exaustor não deverá ser utilizado por crianças ou pessoas que não possuam instrução para a sua utilização correta.

MANUTENÇÃO

* Uma manutenção adequada do exaustor vai garantir o desempenho ideal da unidade.

* Desligue o exaustor da alimentação principal antes de realizar qualquer operação de manutenção.

* Limpe e/ou substitua os filtros de gordura em alumínio e os filtros de carvão ativado após o período de tempo especificado.

* Limpe o exaustor com um pano húmido e um detergente líquido neutro.

* ELIMINAÇÃO: Não elimine este produto juntamente com o lixo doméstico. É necessário realizar uma recolha deste tipo de detritos separadamente para que sejam alvo de um tratamento especial.

AVISO!!

Em determinadas circunstâncias, os equipamentos elétricos poderão constituir um perigo.

* Não verifique o estado dos filtros quando o exaustor se encontrar em funcionamento.

* Não toque nas lâmpadas após a utilização do equipamento.

* Não desligue o equipamento com as mãos molhadas.

* Para reduzir o risco de incêndio ou choque elétrico, não utilize esta ventoinha com qualquer estado sólido.

* Evite chamas livres, uma vez que poderá danificar os filtros e constituir um perigo de incêndio

* Verifique constantemente alimentos que estejam a fritar para evitar que o óleo sobreaquecido constitua um perigo de incêndio.

* Desligue a tomada elétrica antes de qualquer operação de manutenção ou de reparação.

* As crianças não reconhecem os riscos dos equipamentos elétricos. Por este motivo, utilize ou mantenha o equipamento sempre sobre vigilância de adultos e fora do alcance de crianças.

* PARA REDUZIR O RISCO DE INCÊNDIO, CHOQUE ELÉTRICO OU FERIMENTO DE PESSOAS, CUMPRA O SEGUINTE:

a) As operações de instalação e ligação elétrica deverão ser efetuadas por pessoa(s) qualificada(s) de acordo com todos os códigos e normas aplicáveis, incluindo construção corta-fogo.

b) É necessário ar suficiente para uma combustão adequada e para a exaustão dos gases através da conduta (chaminé) do equipamento de queima de combustível para evitar que estes voltem para trás.

c) Ao cortar ou perfurar numa parede ou teto, não danifique as ligações elétricas e outros dispositivos ocultos.

d) As ventoinhas canalizadas devem ser sempre direcionadas para o exterior.

* Não utilize este produto no exterior.

* Este equipamento não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e de conhecimento, a não ser que tenham sido supervisionados ou recebido instruções relativamente à utilização do equipamento por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garantir que não brincam com o equipamento.

* Deverá ser prevista uma ventilação adequada na divisão quando o exaustor for utilizado em simultâneo com equipamentos a gás ou outros combustíveis.

* Existe o risco de incêndio se a limpeza não for realizada de acordo com as instruções.

* Não faça flambados sob o exaustor.

* O ar de escape não deve ser descarregado para uma conduta que seja usada para fumos de escape de aparelho a gás ou outros combustíveis de combustão.

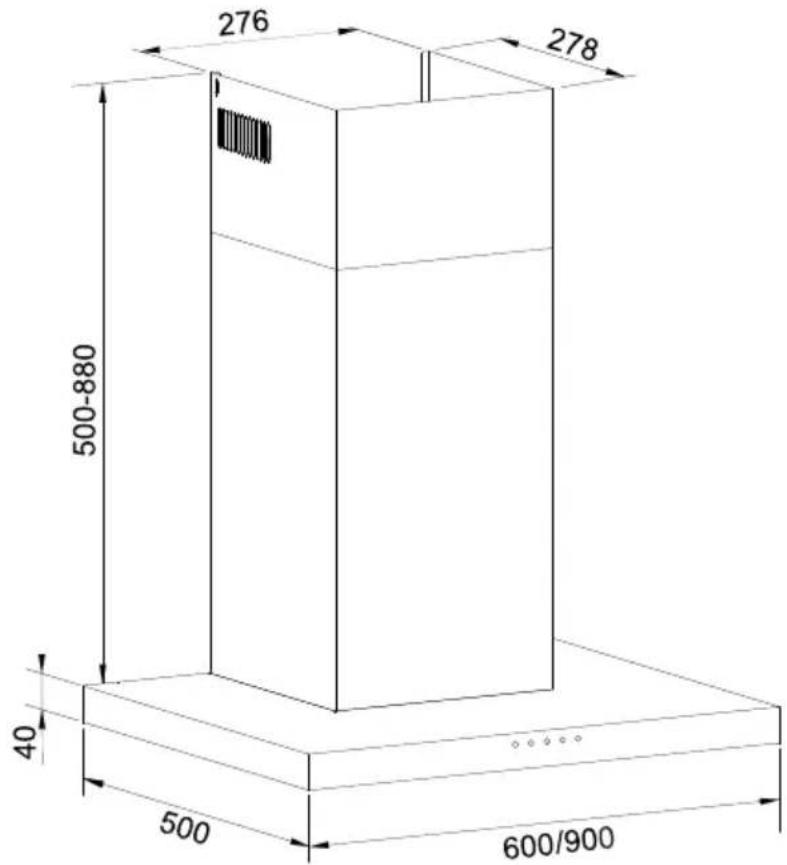

DIMENSÕES

276 278 500-880 40 500 600/900

INSTALAÇÃO E UTILIZAÇÃO

FUNCIONAMENTO DOS CONTROLOS

O exaustor funciona através da utilização de um interruptor mecânico

- Botão para desligar

- BAIXA VELOCIDADE

- MÉDIA VELOCIDADE

* - ALTA VELOCIDADE

- Iluminação

Filtro de Gordura

Os filtros de gordura devem ser limpos com frequência. Utilize uma solução de detergente morna. Os filtros de gordura podem ser lavados.

Consulte a secção “INSTALAR FILTROS” para instruções de remoção e instalação.

INSTALAR A CANALIZAÇÃO

(APENAS EXAUSTORES CANALIZADOS)

Cuidado: Para reduzir o risco de incêndio, é preferível usar canalização metálica.

1. Decida onde a canalização vai funcionar entre o exaustor e o exterior.
2. Uma conduta reta e curta vai permitir que o exaustor realize as suas funções de forma mais eficaz.

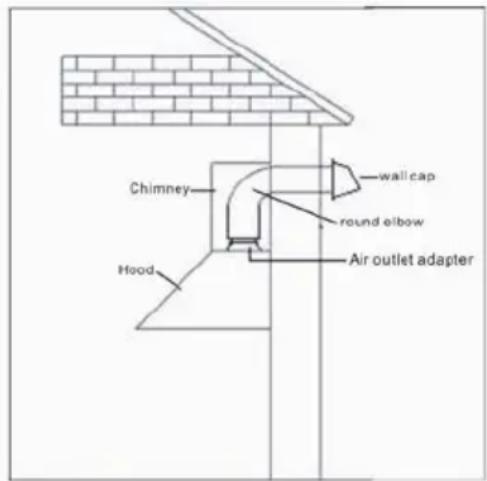

Chimney wall cap round elbow Hood Air outlet adapter

1. Longas condutas, curvas e transições vão reduzir o desempenho do exaustor. Utilize-os o mínimo possível. Poderá ser necessária uma canalização mais larga para um melhor desempenho com condutas mais compridas.

2. O ar não deverá ser descarregado para um cano que seja utilizado para fumos de exaustão de equipamentos a gás ou outros combustíveis. Deverá seguir as regulamentações relativas à descarga de ar. Verifique, junto da sua autoridade local e do código de construção, os requisitos para a canalização de exaustão.

3. Instalar a proteção de parede. Ligue a canalização redonda à proteção e trabalhe para trás na direção do exaustor. Utilize fita adesiva para vedar as juntas entre as secções da canalização.

INSTALAR LIGAÇÕES ELÉTRICAS

A ligação elétrica deverá ser efetuada por uma pessoa qualificada de acordo com todos os códigos e normas aplicáveis. Este exaustor deverá ter uma ligação à terra adequada. Desligue a energia elétrica na entrada de serviço antes de efetuar as ligações.

Se o cabo de alimentação estiver danificado deverá ser substituído pelo fabricante, pelo seu agente de serviço ou pessoas com qualificações semelhantes, para evitar perigo.

INSTALAR O EXAUSTOR

Nota 1: Em exaustores de aço inoxidável, remova cuidadosamente a película de proteção em plástico de todas as superfícies exteriores do exaustor e da chaminé antes da instalação final.

Nota 2: São necessárias pelo menos duas pessoas na montagem do exaustor.

INSTALAR O EXAUSTOR

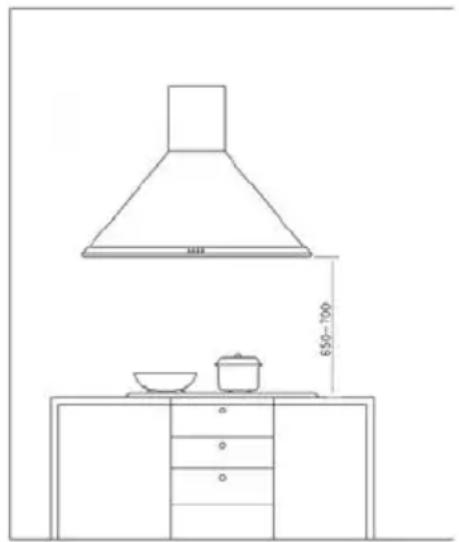

A distância entre o exaustor e o fogão não deverá ser inferior a 650mm.

É altamente recomendada uma distância máxima de 750mm acima do fogão para uma melhor captura das impurezas enquanto cozinha.

Uma distância superior a 750mm acima do fogão é da responsabilidade do instalador e utilizador – desde que a altura do teto e o comprimento das condutas o permitam.

1. Efetue orifícios na parede, instale o suporte da chaminé na parede e fixe-o com ST 4.2* 30 (2). Instale o suporte de montagem do exaustor e fixe-o com ST5*35 (3)
2. Coloque o tubo na saída de ar e aperte-o com ST3.2*8 (2)
3. Instale o exaustor no suporte de montagem do exaustor

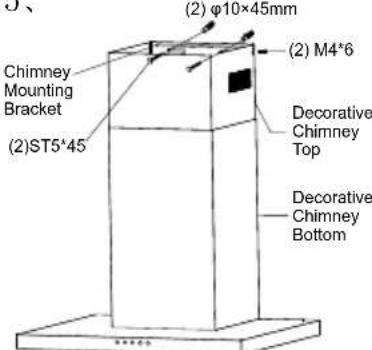

4. Remova a película na cobertura da chaminé, coloque a segunda chaminé na primeira chaminé e instale-as na estrutura do exaustor.

5. Puxe a segunda chaminé e fixe-a ao suporte da chaminé com M4*6(2); por fim, fixe o exaustor no interior da estrutura do exaustor com parafusos ST4.2*30(2).

1、2、3、
4、6、

INSTALAR FILTROS

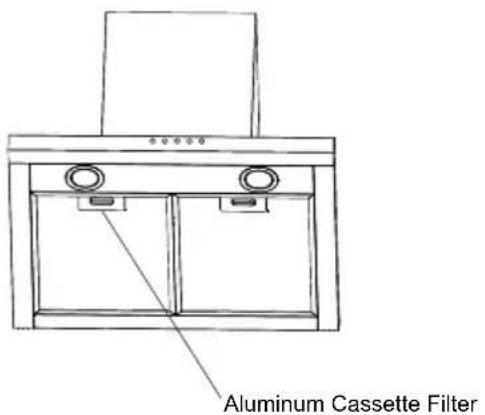

1. Para remover o filtro de gordura, pressione a lingueta metálica. Esta operação vai libertar o filtro do exaustor. Incline o filtro para baixo e remova-o.

2. Para instalar o filtro de gordura, alinhe as abas traseiras do filtro com as ranhuras no exaustor. Pressione a lingueta metálica, pressione o filtro para a posição adequada e liberte. Assegure-se de que o filtro fica corretamente fixo após montagem.

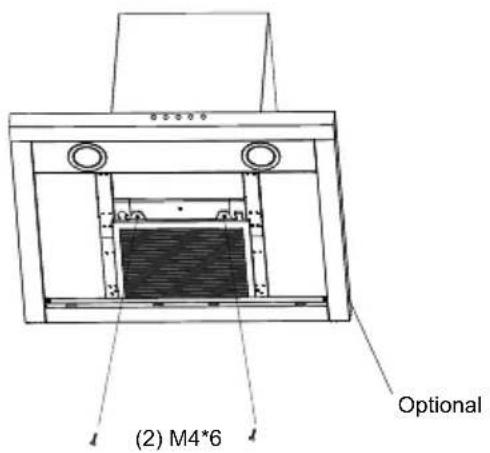

3. Para instalar o filtro de carvão, bloqueie-o até ouvir o som de clique.

(2) M4*6 Optional

1. Instale o filtro de gordura após o filtro de carvão estar instalado.

Os produtos abrangidos pela garantia e adquiridos por um consumidor gozam de uma garantia de 2 anos contra defeitos de fabrico, a contar da data da sua aquisição.

Entende-se como consumidor aquele a quem sejam fornecidos bens, prestados serviços ou transmitidos quaisquer direitos, destinados a uso não profissional.

A presente garantia não prejudica qualquer legítimo direito do consumidor e está em conformidade com todas as exigências legais, designadamente com o Decreto-Lei nº 67/2003 e o Decreto-Lei nº 84/2008.

Os serviços em garantia serão fornecidos unicamente mediante a apresentação da factura de venda originais, juntamente com o produto defeituoso ainda dentro do prazo de garantia, através dos serviços autorizados da Rede de Assistência Técnica ou diretamente na GlemGas Portugal.

A GlemGas Portugal poderá recusar o serviço de garantia se estes documentos não forem apresentados ou se estiverem incompletos, ilegíveis ou alterados. Esta garantia também não produzirá efeitos se o modelo ou número de série no produto (caso exista) tiver sido alterado, apagado, removido ou tornado ilegível.

Esta garantia não cobre as seguintes situações, tendo o cliente de suportar os custos de reparação, mesmo para defeitos que ocorram dentro do período da garantia acima referido:

1. Qualquer defeito que ocorra devido ao uso incorrecto ou inadequado do produto (tal como mencionado no Manual de Instruções/Utilização);
2. O uso não doméstico do produto;
3. Qualquer defeito que ocorra devido a reparação, modificação, limpeza ou qualquer intervenção executada por terceiros, em relação à marca e aos respectivos serviços de assistência técnica autorizada;
4. Qualquer defeito ou dano que ocorra devido ao transporte, queda e/ou choque;
5. Qualquer defeito ou dano que ocorra devido a incêndio, terramoto, inundação, raio, outras catástrofes naturais, poluição ambiental e fontes de voltagem irregular;
6. Qualquer defeito que ocorra devido a armazenamento descuidado ou impróprio (tal como manter o produto sob condições de elevada temperatura e humidade, próximo de repelentes de insectos tais como naftalina ou produtos nocivos ou que afectem o seu funcionamento), manutenção imprópria ou falta de limpeza;
7. Qualquer defeito que ocorra devido à exaustão de baterias;
8. Qualquer defeito que ocorra devido à entrada de areia, poeiras ou líquidos no interior do produto;
9. Terem decorrido mais de 10 anos sobre a colocação do produto em circulação no mercado por parte da GlemGas Portugal.

Os produtos com extensão de garantia gratuita para além dos 2 anos iniciais, serão reparados contemplando exclusivamente de forma gratuita, a intervenção técnica ou eventuais peças necessárias à sua colocação na forma de estado conforme.

Os produtos consumíveis ou de desgaste mais rápido (podem não ter, ou) não têm de todo uma duração de 2 anos, ainda que em condições correctas de utilização, sendo a sua substituição a cargo do utilizador ou proprietário do produto.

Estão incluídos nestes consumíveis:

Com exclusão de garantia:

Lâmpadas, fusíveis, lâmpadas piloto, plásticos riscados ou partidos, vidros riscados ou partidos.

Com garantia de 6 meses: Todos os componentes de desgaste ou embelezamento, que são intervencionados por acção de terceiros dentro e fora da função de funcionamento, como por exemplo em manutenções de limpeza (tais como queimadores, grelhas, filtros de chaminé, borrachas, etc).
