MANUALE UTENTE GHB984IX Glem Gas

la buona cucina italiana

- Ringraziandola per aver scelto il nostro prodotto, la invitiamo a leggere attentamente le seguenti informazioni attinenti la sicurezza nel corso dell'installazione e la manutenzione. Tenere questo manuale a portata di mano per futura consultazione.

MANUALE DI I STRUZIONI

PER CAPPA ASPI RANTE

Specifiche del Prodotto e Parametri Tecnici

Modello	GHB684IX/GHB984IX
Tensione nominale 230V
Frequenza Nominale di Rete 50Hz
Potenza Lampade 2x2W
Potenza Motore 230W
Potenza Totale 234W
Motore Singolo
Diametro Adattatore d’Uscita	150mm and 120mm
Dimensione (mm)	W600/900 X D500 X H540~920

RACCOMANDAZIONI E SUGGERIMENTI

INSTALLAZIONE

* Il produttore non verrà ritenuto responsabile per danni derivanti da un'installazione scorretta o impropria.
* Leggere questo manuale di istruzioni prima di procedure all'installazione e all'utilizzo della cappa da cucina. Conservare il manuale in un luogo sicuro per poterlo consultare in futuro.
* L'installazione e manutenzione della cappa può essere eseguita solo da un tecnico qualificato e opportunamente preparato.
* Verificare che la tensione della rete elettrica corrisponda a quella indicata sulla targhetta riportata all'interno della cappa.
* Se la cappa viene utilizzata con strumentazioni non elettriche (ad es apparecchi a combustione a gas), è necessario garantire un livello sufficiente di ventilazione al fine di evitare il riflusso dei gas di scarico. La cucina deve essere dotata di una apertura diretta con l'aria esterna per assicurare l'entrata di aria pulita.
* La distanza minima della cappa da un piano cottura a gas è di 750mm e di 650mm da un piano cottura elettrico. Nel caso in cui le istruzioni per l'installazione del piano cottura a gas indichino una distanza maggiore, sarà necessario tenerlo in considerazione.

NOTA: l'installazione o lo spostamento di questa apparecchiatura richiedono due o più persone. In caso contrario, potrebbero derivarne lesioni fisiche.

UTI LIZZO

* Questa cappa è stata progettata esclusivamente per uso domestico con l'obiettivo di eliminare i fumi di scarico provenienti dalla cucina.

* Non utilizzare mai la cappa per fini diversi da quelli per cui è stata progettata.

* Non lasciare mai fiamme libere elevate sotto la cappa quando è in uso.

* Regolare l'intensità della fiamma in modo che sia diretta solo sul fondo della pentola; assicurarsi che essa non fuoriesca dai lati della pentola.

* Le friggitrici devono essere costantemente monitorate durante l'uso: l'olio surriscaldato può incendiarsi.

* La cappa non deve essere utilizzata da bambini o persone che non abbiano ricevuto istruzioni sul suo corretto uso.

MANUTENZIONE

* Effettuando una corretta manutenzione della cappa da cucina, l'unità agrantirà prestazioni adeguate.

* Disconnettere la cappa dall'alimentazione prima di svolgere qualsiasi intervento di manutenzione.

* Pulire e/o sostituire i filtri antigrasso in alluminio e i filtri a carbone attivo dopo un determinato periodo di tempo.

* Pulire la cappa con un panno umido e con un detergente liquido neutro.

* SMALTIMENTO: non smaltire il prodotto come rifiuto urbano generico. È necessario raccoglierlo separatamente e sottoporlo a un trattamento speciale.

ATTENZIONE!!

In alcune circostanze, le apparecchiature elettriche possono costituire un pericolo.

* Non controllare lo stato dei filtri mentre la cappa da cucina è in uso.

* Non toccare le lampadine successivamente all'utilizzo dell'apparecchiatura.

* Non disconnettere l'apparecchiatura con le mani bagnate.

* Per ridurre il rischio di incendi o scosse elettriche, non utilizzare questa ventola con qualsiasi stato solido.

* Evitare fiamme libere, poiché in caso di incendio danneggerebbero i filtri.

* Controllare costantemente le operazioni di frittura per evitare che l'olio surriscaldato possa creare pericolo d'incendio.

* Staccare la spina dalla corrente prima di qualsiasi manutenzione o riparazione.

* I bambini non sono consapevoli dei rischi connessi alle apparecchiature elettriche. Utilizzare pertanto il prodotto esclusivamente sotto la supervisione di un adulto e tenerlo al di fuori della portata dei bambini.

* PER RIDURRE I RISCHI DI INCENDIO, SCOSSE ELETTRICHE O LESIONI A PERSONE, OSSERVARE QUANTO SEGUE:

a) I lavori di installazione e cablaggio elettrico devono essere eseguiti da persona/e qualificata/e in conformità con tutti i codici e gli standard applicabili, comprese costruzioni tagliafuoco.

b) È necessaria sufficiente e corretta aerazione, per lo scarico dei gas combusti attraverso la canna fumaria (camino), dei dispositivi di combustione per prevenire il ritorno dei gas prodotti.

c) Quando si taglia o si perfora la parete o il soffitto, fare attenzione a non danneggiare i cavi elettrici e altre utenze nascoste.

d) L'aerazione incanalata deve sempre essere scaricata all'esterno.

* Non utilizzare questo dispositivo per uso esterno.

* L'apparecchiatura non è destinata a persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenze, salvo il caso in cui siano state supervisionate o istruite riguardo all'uso dell'apparecchiatura da una persona responsabile della loro sicurezza. I bambini devono essere supervisionati per assicurarsi che non giochi con l'apparecchiatura.

* Deve esserci un'adeguata ventilazione dell'ambiente, quando la cappa viene utilizzata contemporaneamente ad altre apparecchiature che bruciano gas o altri combustibili.

* Se la pulizia non viene effettuata secondo le istruzioni c'è rischio di incendio.

* L'aria di scarico non deve essere scaricata in una canna fumaria utilizzata per i gas di scarico degli apparecchi che bruciano gas o altri combustibili.

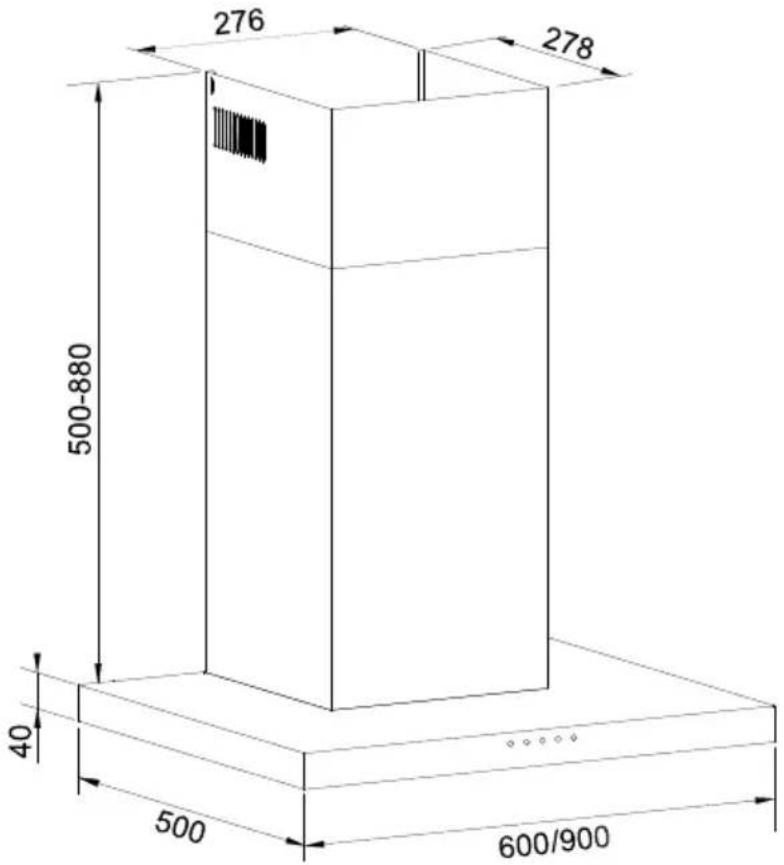

DIMENSIONI

276 278 500-880 40 500 600/900

INSTALLAZIONE & UTILIZZO

La cappa viene azionata mediante interruttore meccanico

- Tasto spento

- VELOCITÀ BASSA

- VELOCITÀ MEDIA

* - VELOCITÀ ALTA

- Illuminazione

Filtro Antigrasso

I filtri antigrasso devono essere puliti di frequente. Impiegare una soluzione detergente calda. I filtri antigrasso sono lavabili.

Vedere la sezione "INSTALLAZIONE DEI FILTRI" per le istruzioni di rimozione e installazione.

INSTALLAZIONE DI CONDUTTURE

(SOLO PER CAPPE CANALIZZATE)

Attenzione: per ridurre il rischio di incendio, è preferibile l'uso di condutture metalliche.

1. Decidere dove posizionare il tubo di scarico per collegare la cappa all'esterno.

2. Un condotto dritto e breve consentirà alla cappa di funzionare al massimo della propria efficienza.

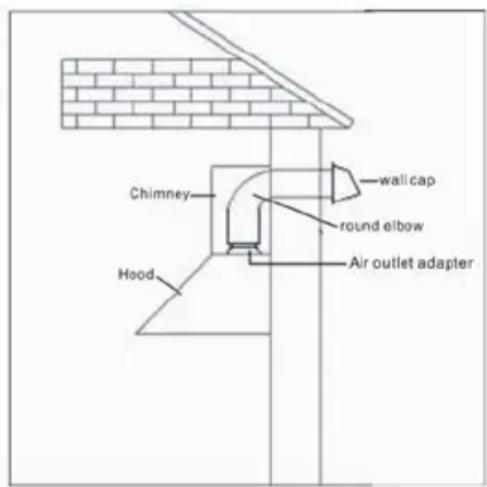

Chimney wall cap round elbow Hood Air outlet adapter

1. I condotti lunghi con curve e raccordi di transizione riducono le prestazioni ottimali della cappa. Utilizzarne il meno possibile. Se si utilizzano condotti lunghi, potrebbero essere necessari tubi di diametro maggiore.

2. L'aria non deve essere scaricata in una canna fumaria utilizzata per scaricare fumi da apparecchi che bruciano gas o altri combustibili. "Dovranno essere rispettate le normative relative agli scarico dell'aria".

3. Installare il coperchio a muro. Collegare il condotto metallico tondo al coperchio e venire indietro verso la cappa. Utilizzare del nastro adesivo per sigillare i giunti tra le sezioni del condotto.

INSTALLAZIONE ELETTRICA

I collegamenti elettrici devono essere effettuati da una persona(e) qualificata(e) in conformità con i codici e gli standard applicabili. Questa cappa deve essere dotata di corretta messa a terra. Staccare la corrente elettrica dalla centralina prima di procedere al cablaggio.

Se il cavo dell'alimentazione è danneggiato, deve essere sostituito dal produttore, da un addetto o da professionisti con lo stesso livello di qualificazione in modo da evitare pericoli.

INSTALLAZIONE DELLA CAPPA

Nota 1: sulle cappe in acciaio inossidabile, rimuovere con cura la pellicola protettiva di plastica da tutte le superfici esterne della cappa stessa prima dell'installazione finale.

Nota 2: per il montaggio della cappa occorrono almeno due persone.

INSTALLAZIONE DELLA CAPPA

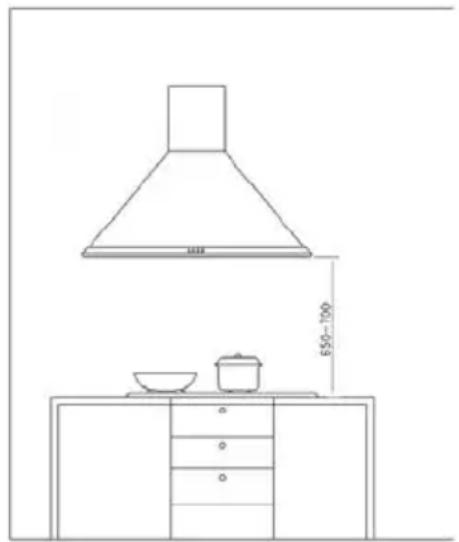

La distanza minima della cappa sopra il piano cottura non deve essere inferiore a 650 mm.

È consigliabile un massimo di 750 mm sopra il piano cottura per una migliore aspirazione delle impurità di cottura.

La distanza di oltre 750 mm sopra il piano cottura è a discrezione dell'installatore e dell'utente - a condizione che l'altezza del soffitto e la lunghezza del condotto lo consentano.

1. Praticare dei fori nel muro,, prendere la canna fumaria e fissarla con ST 4.2* 30 (2). Prendere la staffa di montaggio della cappa e fissarla con ST5*35 (3)
2. Posizionare il tubo di canalizzazione sull'uscita dell'aria e fissarlo con ST3.2*8 (2)
3. Agganciare la cappa sulla staffa di montaggio della cappa.

4. Rimuovere il film dalla copertura del camino, inserire il secondo camino nel primo camino e installarli sul corpo della cappa.

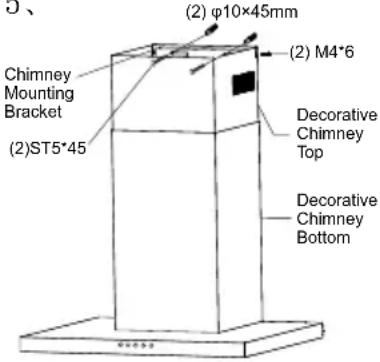

5. Estrarre il secondo camino e fissarlo al supporto della cappa tramite M4*6(2), infine, fissare la cappa all'interno del corpo del cappa mediante le viti ST4.2 * 30 (2).

1、2、3、
4、6、

INSTALLAZIONE DEI FILTRI

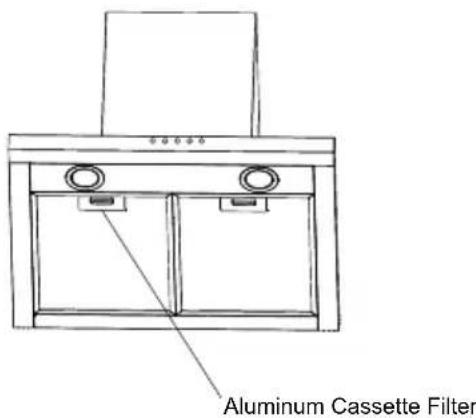

1. Per rimuovere il filtro antigrasso, spingere la linguetta di chiusura in metallo. Il filtro dalla cappa si sgancerà. Inclinare il filtro verso il basso e rimuoverlo.

2. Per installare il filtro antigrasso, allineare le linguette posteriori del filtro con le fessure nella cappa. Spingere la linguetta di chiusura in metallo, spingere il filtro in posizione e rilasciarlo. Accertarsi che il filtro sia inserito correttamente dopo il montaggio.

3. Installare il filtro carbone e bloccarlo fino a quando non si sente il clic di stop.

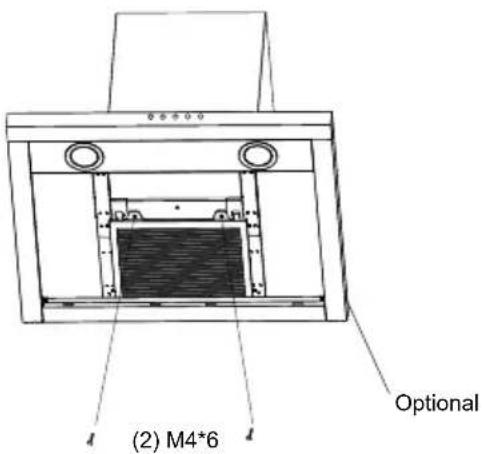

(2) M4*6 Optional

1. Installare il filtro antigrasso dopo aver installato il filtro carbone.

CERTIFICATO DI GARANZIA CONVENZIONALE

Il presente Certificato di Garanzia Convenzionale annulla e sostituisce eventuali altri certificati garanzia

Il testo di questo Certificato di Garanzia contiene le condizioni della Garanzia Convenzionale riconosciuta al Consumatore; dette condizioni non pregiudicano e sono rispettose dei diritti riconosciuti al Consumatore dal Decreto Legislativo 2 febbraio 2002, n.24 emesso in attuazione della Direttiva 1999/44/CE del Parlamento Europeo, nonché dal Decreto Legislativo 6 settembre 2005 n.206

Durata e condizioni di validità

Per tutti i difetti di conformità esistenti al momento della consegna dell'apparecchio ed imputabili al produttore, il marchio garantisce i suoi prodotti, alle condizioni e nei termini di cui alla presente garanzia ed in base alle previsioni normative sopra richiamate, per un periodo di 24 mesi decorrenti dalla data di consegna del bene risultante e certificata da un documento fiscale legalmente riconosciuto.

Il consumatore può denunciare il difetto di conformità del prodotto che si manifesta entro il termine di 2 (due) anni dalla consegna e decade dalla garanzia se non denuncia il difetto entro 2 (due) mesi dalla sua scoperta.

Perché la garanzia sia operativa è necessario che questo certificato di garanzia sia conservato unitamente al documento di consegna fiscalmente valido (documento di trasporto, fattura, scontrino fiscale, altro) che riporti il nominativo del venditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione; in caso di intervento, entrambi i documenti dovranno essere mostrati al Centro Assistenza Tecnica Autorizzato.

Il presente Certificato di Garanzia Convenzionale è valido solo per prodotti acquistati e installati nel territorio Italiano, nella Repubblica di San Marino e nella Città del Vaticano.

Gli acquirenti dei nostri prodotti residenti in altre Nazioni, per la garanzia e l'assistenza, dovranno rivolgersi alla nostra filiale e/o distributore del luogo che presterà la garanzia secondo le condizioni in vigore nelle singole nazioni.

Affinché la presente Garanzia Convenzionale abbia piena validità è necessario che:

• l'apparecchiatura sia utilizzata per scopi domestici e comunque non nell'ambito di attività imprenditoriali o professionali;
• tutte le operazioni di installazione e collegamento dell'apparecchiatura alle reti di distribuzione dell'energia elettrica e del gas siano effettuate da tecnico specializzato e seguendo scrupolosamente le indicazioni riportate nel libretto di installazione, uso e manutenzione inserito all'interno dell'apparecchiatura.
• tutte le operazioni di utilizzo dell'elettrodomestico, così come la manutenzione periodica, avvengano secondo le prescrizioni e indicazioni riportate nel libretto installazione, uso e manutenzione.
• qualunque intervento di riparazione sia eseguito da personale dei Centri di Assistenza Tecnica Autorizzati dal Produttore e che i ricambi utilizzati siano esclusivamente quelli originali; la stessa cosa vale per gli accessori ed i materiali di consumo, il cui utilizzo può infatti incidere sulle prestazioni del prodotto.

La difformità non è imputabile al produttore qualora venisse accertato dal Centro di Assistenza Tecnica Autorizzato che a causarla sono intervenute condizioni esterne al funzionamento del prodotto quali, a puro titolo esemplificativo e non esaustivo:

• portata insufficiente degli impianti elettrici e gas.
• non conformità degli impianti elettrici e gas.
• errata installazione operata da tecnici non specializzati.
• errata manutenzione operata da tecnici non autorizzati dal produttore.
• negligenza, incapacità d'uso e cattiva manutenzione da parte del consumatore rispetto a quanto riportato e raccomandato nel libretto di istruzioni del prodotto, che costituisce parte integrante del contratto di vendita.

Lo stesso vale per i danni causati all'apparecchiatura da cause di forza maggiore (fulmini, inondazioni, incendi, terremoti, sommosse, etc.) o da atti di vandalismo, ovvero da circostanze che non è possibile ricondurre a vizi di fabbricazione.

Non sono, inoltre, coperti da garanzia: gli interventi effettuati per ripristinare problemi causati da incuria, rottura accidentale, manomissione e/o danneggiamento nel trasporto quando effettuato a cura del consumatore o a cura di terzi, interventi eseguiti da personale non autorizzato, interventi per dimostrazioni di funzionamento, controlli e manutenzioni periodiche e tutto ciò che all'atto della vendita era stato portato a conoscenza del consumatore e/o che quest'ultimo non poteva ragionevolmente ignorare.

Oggetto della Garanzia

Qualora nel periodo di durata della garanzia sia accertato e riconosciuto un difetto di conformità del bene imputabile ad azione od omissione del produttore, il consumatore potrà richiedere di riparare il prodotto o di sostituirlo senza spese in entrambi i casi.

Qualora il rimedio prescelto sia oggettivamente impossibile o, a giudizio del produttore, appaia eccessivamente oneroso rispetto all'altro, quest'ultimo valuterà dapprima l'opportunità di riparare il bene, se possibile, qualora il costo delle riparazioni non risultasse sproporzionato rispetto al valore del prodotto. Qualora il costo della riparazione risultasse sproporzionato, il produttore provvederà a sostituire il bene.

Gli eventuali interventi di riparazione o eventuale sostituzione del prodotto, non estendono la durata della garanzia originaria che decorre sempre dalla data di acquisto del primo bene acquistato.

Cosa non copre la Garanzia

Non sono coperti da garanzia tutti i componenti che dovessero manifestare un difetto di conformità a causa di:

- usura, negligenza, trascuratezza d'uso e cattiva manutenzione da parte del consumatore a causa del mancato rispetto di quanto riportato e raccomandato nei libretti installazione uso e manutenzione del prodotto.

• danni da trasporto, ovvero di circostanze che, comunque, non possono farsi risalire ad azione od omissione del produttore.
• errata installazione e/o allacciamento agli impianti di alimentazione, nonché regolazioni previste dal libretto installazione uso e manutenzione in quanto le operazioni di installazione e/o allacciamento agli impianti di alimentazione sono a carico dell'installatore abilitato.

Pertanto, nel caso in cui, su richiesta del Consumatore, sia effettuato un intervento tecnico da parte del personale dei Centri di Assistenza Tecnica Autorizzati in relazione a quanto sopra indicato, i costi dell'intervento e delle eventuali parti di ricambio saranno a totale carico del Consumatore.

Limitazioni della responsabilità del Produttore

Il marchio declina ogni responsabilità per eventuali danni che possano derivare, in modo diretto o indiretto, a persone, cose ed animali per la mancata osservanza di tutte le prescrizioni indicate nell'apposito libretto istruzioni d'uso e concernenti specialmente le avvertenze in tema di installazione, uso e manutenzione dell'elettrodomestico.

GARANZIA – Informazioni supplementari

- Quando la garanzia e' valida?

La garanzia è valida nel momento in cui il cliente è in possesso della documentazione che attesta la data di acquisto, l'identificazione specifica e la tipologia del prodotto. L'utente è quindi tenuto a presentare al tecnico il documento fiscalmente valido (fattura, scontrino fiscale, documento di trasporto) che permetta di certificare la data di acquisto, la ragione sociale del rivenditore, il modello ed il prezzo di vendita del modello stesso. Terminato il periodo di validità della GARANZIA, gli interventi saranno da considerare a PAGAMENTO.

- Quali sono le competenze del rivenditore?

Mostrare le caratteristiche del prodotto al cliente, fornendogli spiegazioni esaurienti inerenti il suo funzionamento, in linea con quanto indicato nei cataloghi commerciali.

Quando previsto dal contratto di compravendita, installare il prodotto secondo le procedure indicate sui libretti d'uso e manutenzione. L'installazione non è a carico del produttore.

Consegnare al consumatore copia originale del documento fiscale, che attesti la data d'acquisto, la ragione sociale del rivenditore, il modello ed il costo del prodotto.

- Quali sono le competenze del Centro Assistenza Tecnica Autorizzato (CAT)?

Il tecnico ha il compito di ripristinare le funzionalità e conformità del prodotto, secondo quanto indicato dalle condizioni di garanzia.

Il tecnico è il solo che ha la giusta competenza per stabilire il corretto funzionamento, o meno del prodotto e nel caso in cui esso risulti irreparabile dovrà preventivamente confrontarsi con il Produttore che gli fornirà le istruzioni su come procedere.

Il tecnico deve compilare il rapporto di assistenza (foglio di lavoro) in ogni sua parte, indicando precisamente le proprie considerazioni circa l'esito della verifica e il consumatore dovrà firmare tale rapporto di assistenza.

Prestazioni a pagamento per prodotti in garanzia

- Quali sono gli interventi su apparecchi in garanzia non coperti dalla medesima?

Sono a pagamento tutti gli interventi per i quali non è possibile applicare le norme di garanzia ovvero:

- Interventi atti a illustrare il funzionamento del prodotto.

- Interventi legati all'installazione del prodotto e/o alla correzione di errate o incomplete installazioni e/o manutenzione operata da personale non autorizzato.

- Interventi per trasformazione gas da Metano a GPL (sostituzione ugelli, pulizia ugelli e regolazioni fuochi).

- Interventi per richiedere la verifica delle temperature esterne al prodotto.

- Interventi per reinserire tasti o manopole fuoriusciti per cause non dipendenti dalla casa costruttrice.

- Interventi per danni che non influiscono sul funzionamento del prodotto.

- Interventi per danni estetici derivanti da cause esterne.

- Interventi per danni ad elementi decorativi, compresi graffi, salti di smalto e possibili differenze di colorazione.

- Interventi per problematiche causate da corpi estranei (rotture varie).

- Interventi per regolazioni varie (es.: regolazione coperchio, regolazione porta forno, regolazione portina grill, regolazione porta stipetto o porta del vano portabombola, ecc.).

- Interventi per riagganciare la porta del forno.

- Interventi per verifiche elettriche.

- Interventi eseguiti per un'errata installazione (tubo gas non stretto sufficientemente o spina mal collegata).

- Interventi derivanti dalla mancata osservanza di tutte le prescrizioni e modalità d'uso indicate nell'apposito libretto di istruzioni.

- Interventi durante i quali non viene riscontrato il difetto indicato dal cliente.

- Interventi per danni causati all'apparecchiatura da agenti atmosferici (ossidazioni) e da forza maggiore (fulmini, inondazioni, terremoti, incendi e altro) o da atti di vandalismo.

- Interventi per un uso improprio e/o non domestico del prodotto (utilizzo in bar, ristorante, mensa, agriturismo o altro).

- Interventi necessari perché non è stata effettuata la manutenzione consigliata sull'apparecchio (ad esempio una corretta pulizia).

- Interventi per danni causati dall'utilizzo di prodotti per la pulizia contenenti acidi, polveri abrasive, componenti aggressivi, ecc.

- Interventi per sbloccare o sostituire rubinetti gas a causa di ossidazioni derivanti da una cattiva pulizia e all'utilizzo di prodotti particolarmente dannosi non rimossi.

Per i casi sopra citati: sono da considerare a pagamento anche le spese di trasporto, qualora fosse necessario provvedere al ritiro dell'elettrodomestico per interventi di laboratorio.

Scadenza della Garanzia

Una volta scaduto il periodo di garanzia, i costi per eventuali interventi di riparazione saranno a carico del Consumatore.

La invitiamo a rivolgersi con fiducia alla nostra organizzazione di Centri Assistenza Tecnica Autorizzati dai quali potrà ottenere Servizi di qualità e ricambi originali.

SERVIZIO ASSISTENZA CLIENTI

ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi ?

Per qualsiasi necessità il Centro Assistenza Autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari qualora il Suo prodotto presenti anomalie o mal funzionamenti.

Prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati nel libretto installazione uso e manutenzione.

MODELLO DEL PRODOTTO: Dove si trova?

Gentile Consumatore, è indispensabile che comunichi al Centro Assistenza Tecnica Autorizzato il modello del prodotto ed il numero di matricola che troverà direttamente sul prodotto (targhetta adesiva di colore argento) oppure sull'adesivo posto sul retro del libretto istruzioni dell'apparecchio.

Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.

cod. 013L62

Specialisti in cottura
