Tipo de produto	Leitor de código de barras 1D sem fio
Marca	Approx
Modelo	appLS18I
Dimensões (scanner)	185 x 75 x 95 mm
Dimensões (base)	142 x 105 x 70 mm
Peso (estimado)	150 g
Alimentação	5 V DC via USB, bateria interna recarregável
Interface	USB, 2,4 GHz (dongle), Bluetooth HID/SPP/BLE
Simbologias suportadas	UPC-A/E, EAN-8/13, Code 128/39/93/11/32, Interleaved 2 of 5, Codabar, UCC/EAN 128, Plessey, MSI, RSS, Pharmacode, IATA 2 of 5
Profundidade de campo (UPC/EAN 15 mil)	35 - 310 mm
Ângulo de varredura	Rotação ±360°, inclinação ±40°, desvio ±40°
Consumo em funcionamento	200 mA
Consumo em espera	24 mA
Temperatura de operação	0 °C a +50 °C
Temperatura de armazenamento	-40 °C a +70 °C
Umidade de operação	5 % a 95 % (sem condensação)
Indicadores luminosos	LED vermelho (carga/bateria), azul (conexão sem fio), verde (emparelhamento)
Sinal sonoro	Buzzer para alimentação, leitura, emparelhamento, erro
Funções de configuração	Por códigos de barras de configuração
Restauração dos valores de fábrica	Por código de barras dedicado
Compatibilidade de sistemas	Windows XP/7/8/10, Android, iOS
Manutenção	Limpar com um pano macio e seco
Segurança	Não abrir, evitar líquidos, não esmagar o cabo
Reciclagem	Respeitar a regulamentação, remover a bateria no fim da vida útil

Perguntas frequentes - appLS18I Approx

Como conectar o scanner a um telefone Android via Bluetooth?

Ligue o scanner e mantenha a tecla pressionada por 8 segundos para entrar no modo de emparelhamento Bluetooth HID. Ative o Bluetooth no seu telefone, procure 'Barcode Scanner HID' e conecte-se. Um bipe e um LED azul fixo confirmam a conexão.

O que fazer se o scanner não ler alguns códigos de barras?

Alguns códigos de barras raros estão desativados por padrão. Você deve ativar o tipo correspondente através de um código de configuração. Entre em contato com o suporte se não souber o tipo.

Como restaurar as configurações de fábrica?

Leia o código de barras de restauração de fábrica fornecido no manual. Após a leitura, o scanner retorna às configurações iniciais.

O que significam os diferentes indicadores luminosos?

Vermelho fixo = carregando; vermelho apagado = carga concluída; vermelho piscando = bateria fraca ou ausente. Azul fixo = conexão sem fio estabelecida. Verde piscando = emparelhamento no modo 2,4G. Verde e azul piscando alternadamente = emparelhamento HID. Síncronos = emparelhamento BLE ou atualização.

Como saber se a bateria está fraca?

O scanner emite cinco bipes curtos e para de ler. O LED vermelho também pisca. Recarregue o scanner através da base USB.

Qual é a diferença entre o modo 2,4GHz e Bluetooth?

O modo 2,4GHz usa o dongle fornecido para uma conexão sem fio com um PC. O Bluetooth permite uma conexão direta com smartphones, tablets ou PCs equipados com Bluetooth.

O scanner não conecta mais, como reconectá-lo?

Remova o dispositivo 'Barcode Scanner HID' da lista Bluetooth do seu dispositivo e refaça o emparelhamento como inicialmente.

Posso usar o scanner com um PC sem Bluetooth?

Sim, use o modo 2,4GHz conectando o dongle (base) ao PC via USB. O scanner emparelha automaticamente após ler o código 'modo 2,4G'.

Como limpar o scanner?

Use um pano macio e seco para limpar o exterior. Não use produtos líquidos ou abrasivos.

O que fazer se o scanner não ligar?

Certifique-se de que a bateria está carregada. Conecte a base à tomada via USB e coloque o scanner na base. Se o LED vermelho não acender, verifique a conexão ou entre em contato com o suporte.

MANUAL DE UTILIZADOR appLS18I Approx

Nosso scanner appLS17I2D é desenvolvido para atender às crescentes necessidades de leitura de códigos de barras 2D. Além de ler códigos 1D e 2D de forma precisa e rápida, também captura com perfeição códigos de barras em telas eletrônicas (como telefones celulares) e fornece uma ferramenta eficaz de aquisição de dados para bilhetes eletrônicos e cupons. É adequado para uma ampla variedade de aplicações. É definitivamente um produto lucrativo e de alto desempenho.

Parâmetros técnicos

Performance do leitor

• Foco: luz vermelha LED, 625+10nm
• Simbologia suportada: UPC-A, UPC-E, EAN-8, EAN-13, Code 128, Code 39, Code 93, Code 11, Code 32, Interleaved 2 of 5, Codabar (NW-7), UCC/EAN 128, Plessey, MSI, RSS, Pharmacode, IATA 2 of 5, etc.

- Profundidade do campo:

UPC/EAN

35mm-310mm

(15mil)

• Contraste de impressão: 20%
• Ângulo do leitor: canto ± 360°, ângulo de inclinação ± 40°, tolerância de inclinação ± 40°

Parâmetros mecânicos / elétricos

• Interface: USB
• Tamanho: 185 (W) × 75 (D) × 95 (H) mm
• Tamanho base: 142 (W) × 105 (D) × 70 (H) mm
• Voltagem: DC 5 V
• Corrente em funcionamento: 200mA
• Corrente em standby: 24mA

Parâmetros ambientais

• Temperatura em funcionamento: 0°C \~ +50°C
• Temperatura de armazenamento: -40^ +70^
• Humidade em funcionamento: 5% \~ 95% (não condensação)
• Luz ambiente: Fonte de luz interior normal

Descrição do produto

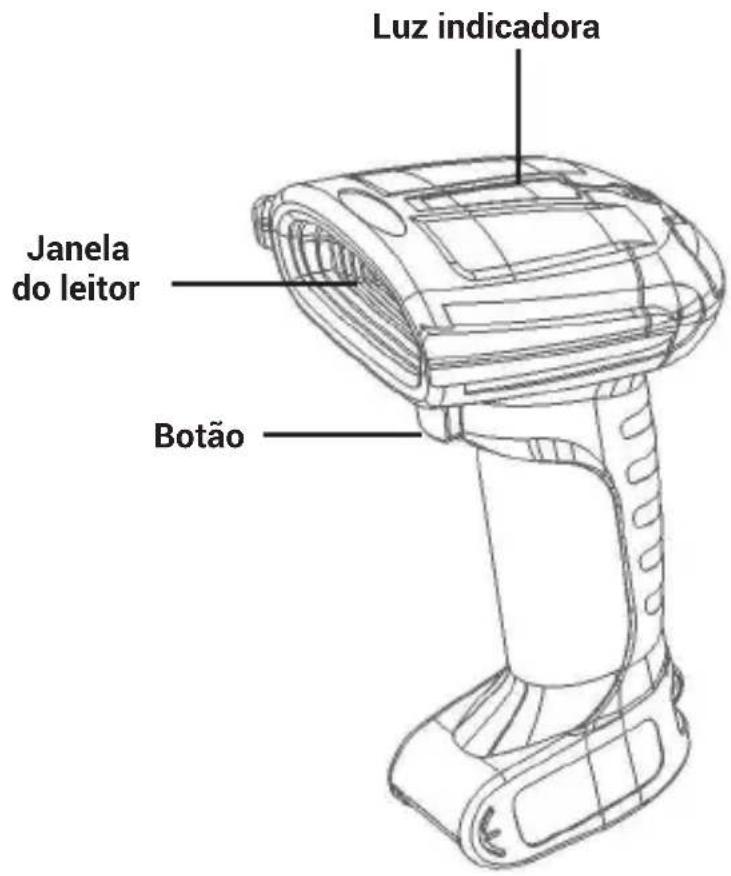

Aparência

Luz indicadora Janela do leitor Botão

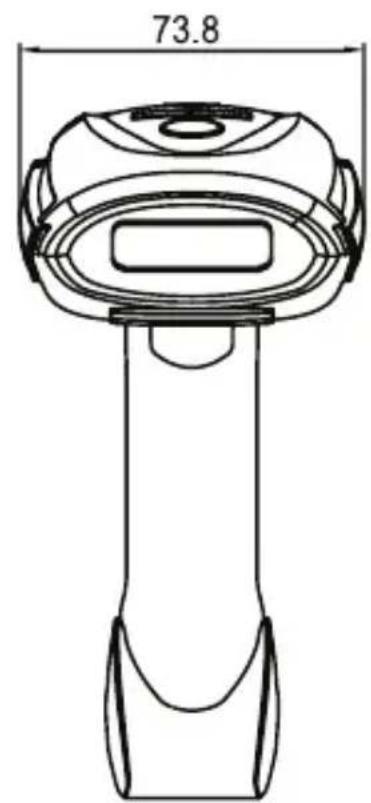

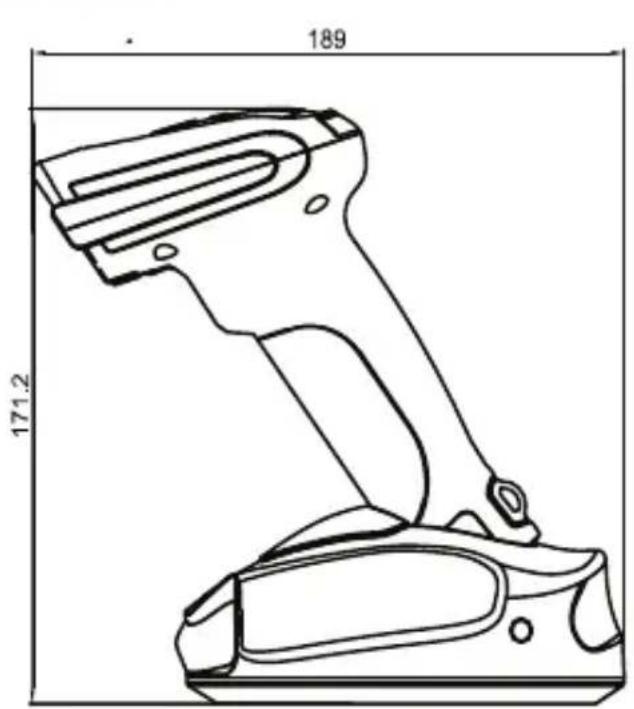

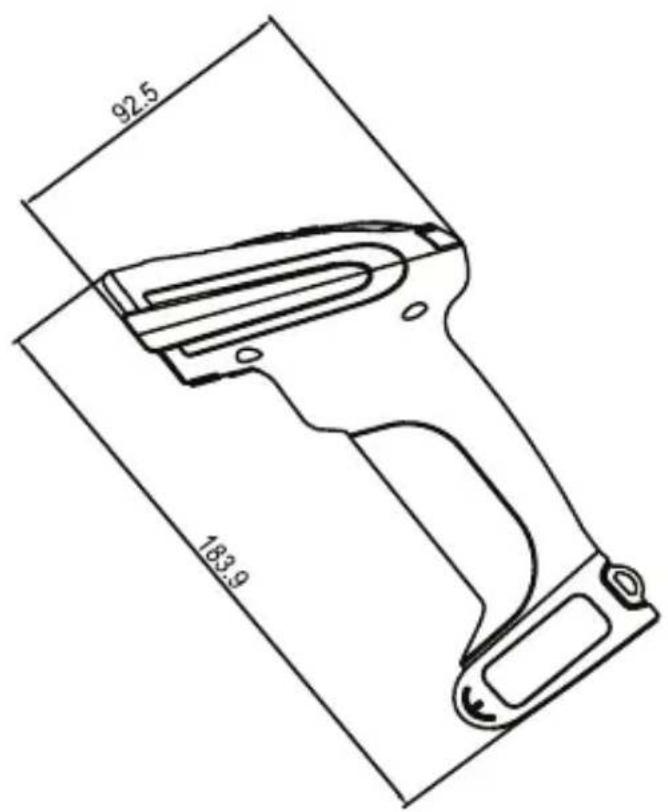

Dimensões (mm)

92.5 183.9

73.8

A. Ao usar a função 2.4 GHz, você pode conectar o leitor a PCs que não tenham Bluetooth através da base carregadora. Para isto, conecte a base ao PC através do cabo USB. O scanner é compatível com sistemas como XP, Win 7, Win 8, Win 10, etc.

B. Usando o Bluetooth, você pode conectar o leitor a sistemas Android ou iOS, bem como a PCs que tenham funcionalidade Bluetooth.

Menu de configurações

Este modelo de scanner é projetado para mudar de configuração ao ler um código de barras especial. Nesta seção, você encontra alguns dos códigos de barras mais importantes disponíveis para a configuração.

Códigos de configuração

Modo Bluetooth HID

Conexão com celulares Android ou iOS ou com PCs que dispõem de funcionalidade Bluetooth

Método 1: Entrar manualmente em modo Bluetooth HID

A: Ligue o leitor e continue apertando por 8 segundos para entrar em modo de emparelhamento Bluetooth HID. As luzes azul e verde piscarão,

B: Ative o Bluetooth no dispositivo para detectar o leitor, que aparecerá com o nome "Barcode Scanner HID".

C: Clique/toque em "Barcode Scanner HID" para conectar o dispositivo.

D: Se o emparelhamento for realizado com sucesso, você ouvirá um bipe e a luz azul se tornará contínua.

Método 2: Código para entrar em modo Bluetooth HID

A: Ligue o leitor e escaneie o seguinte código:

C: Ative o Bluetooth no dispositivo para detectar o leitor, que aparecerá com o nome "Barcode Scanner HID".
D: Clique/toque em "Barcode Scanner HID" para entrar no modo de emparelhamento.
E: Se o emparelhamento for realizado com sucesso, você ouvirá um bipe e a luz azul se tornará contínua.

Emparelhamento com Dongle (base)

Os dispositivos que não estejam equipados com Bluetooth devem ser emparelhados por meio do dongle.

Ligue o leitor e escaneie o código "2.4G mode".

Ao se ouvir um bipe, o leitor terá sido emparelhado corretamente e a luz verde se tornará contínua.

Restaurar as configurações de fábrica

Durante a configuração do scanner, você pode acabar escaneando algum código sem querer e, como resultado, o leitor pode não funcionar corretamente. Para reinicializar as configurações, escaneie o código que mais lhe convenha dentre os dois a seguir:

Verificar bateria restante

*Mais opções de configuração a partir da página 17, ou então consulte o nosso website www.approxtpv.es.

Luz LED

Descrição das funções básicas da luz indicadora:

- Uma luz vermelha constante indica que o leitor está sendo carregado. Quando a luz vermelha se apaga, quer dizer que o leitor acabou de carregar ou que a base não está conectada. Quando a luz vermelha pisca, quer dizer que a bateria acabou ou que a bateria não está bem instalada.

• Uma luz azul contínua indica que a conexão sem fio está correta.
• Uma luz verde piscando indica o estado de emparelhamento em modo 2.4G.
• Uma luz verde piscando rapidamente indica o estado de emparellhamento em modo SSP.
• Luzes verde e azul piscando alternativamente indicam o estado de emparelhamento em modo HID.
• Luzes verde e azul piscando em sincronia indicam o estado de emparelhamento em modo BLE, ou então que se está entrando em estado de atualização.

Apitos

• Um som longo (primeiro frequência baixa e depois alta) indica que o leitor está ligado.
• Um som longo (primeiro frequência alta e depois baixa) indica que o leitor foi desligado.
• Um som breve (frequência baixa) indica que um código de barras foi lido, que o emparelhamento foi realizado corretamente ou que a co-nexão sem fio está correta.

• Um som curto (primeiro frequência baixa e depois alta) indica que os dados escaneados foram armazenados.

• Um som curto (primeiro frequência alta e depois baixa) indica que o código de configuração foi escaneado.

• Três sons curtos (baixa frequência) indicam que a transmissão sem fio falhou ou que o armazenamento está cheio.
• Cinco sons curtos (baixa frequência) enquanto o escaneamento para indicam que a bateria está esgotada.
• Dois sons curtos (baixa frequência) indicam desconexão sem fio.
• Dois sons curtos (alta frequência) indicam que o código de configuração escaneado não funciona.

Problemas mais comuns

O que posso fazer se o leitor não se conecta ao meu celular Android através do Bluetooth?

Certifique-se de que o celular seja Android 3.0 ou acima e que possa se conectar diretamente.

Por que alguns códigos de barras não podem ser escaneados?

Dado que alguns códigos de barras menos utilizados são desativados de forma predeterminada na fábrica, você pode escaneá-los normalmente ativando a configuração do código de barras correspondente. Se você não conhece este tipo de código de barras, entre em contato conosco.

Por que não consigo carregar códigos de barras em meu computador ou celular após o emparelhamento?

A. Confirme se o emparelhamento está correto – a luz LED do scanner deve estar azul.
B. Se a função de contagem foi habilitada (o código de barras não carrega automaticamente no modo de inventário), você deve escanear manualmente a carga do código de barras correspondente.
C. Mude para o modo normal – pode carregar enquanto escaneia.

O que posso fazer se o computador ou celular não encontra o leitor através do Bluetooth?

Certifique-se de que o modo de comunicação selecionado seja o modo Bluetooth HID.

O leitor se conectou com o celular ou computador com antecedência. Como o conecto novamente?

Elimine o Bluetooth emparelhado na interface de pesquisa de Bluetooth. A seguir, volte a emparelhar.

Instruções de segurança, manutenção e reciclagem

1. Atenção: Nunca abra o aparelho, as partes internas estão em perigo de choque elétrico.

Português

1. Não instale esta unidade perto de água, numa cave húmida, no exterior sem proteção ou em qualquer área classificada como húmida.
2. Não insira objetos de nenhum tipo na unidade através dos orifícios, pois eles podem entrar em contato com pontos de tensão e provocar curto-circuitos nas peças e causar incêndios ou choques elétricos. Não derrame qualquer tipo de líquido na unidade.
3. Sempre use cabos aprovados e recomendados pelo fabricante.
4. Nunca deitar fora o produto numa fonte de calor ou fogo.
5. Mantenha sempre o produto à temperatura ambiente, no máximo 30°C.
6. Limpe o produto com um pano seco e macio. Sempre com o aparelho desligado!
7. Siga as regulamentações locais para deitar fora o produto.

5. Reciclagem

AEEREI-RAE 558 - Neste manual, o símbolo do caixote do lixo riscado com uma cruz indica que o produto está sujeito a uma diretiva europeia, a 2002/96 / CE, sobre produtos elétricos ou eletrónicos, as baterias e acumuladores e outros acessórios que devem necessariamente ser objeto de recolha seletiva.

No final da vida útil do aparelho, faça uso dos recipientes de reciclagem. Este gesto ajudará a reduzir os riscos para a saúde e preservar o meio ambiente. As câmaras municipais e os distribuidores fornecer-he-ão os detalhes essenciais sobre reciclagem do seu aparelho antigo. Se este aparelho tiver uma bateria interna, ela deve ser removida e depositada separadamente para a sua reciclagem correta.
