Tipo de producto	Lector de código de barras 1D inalámbrico
Marca	Approx
Modelo	appLS18I
Dimensiones (escáner)	185 x 75 x 95 mm
Dimensiones (base)	142 x 105 x 70 mm
Peso (estimado)	150 g
Alimentación	5 V DC vía USB, batería interna recargable
Interfaz	USB, 2,4 GHz (dongle), Bluetooth HID/SPP/BLE
Simbologías compatibles	UPC-A/E, EAN-8/13, Code 128/39/93/11/32, Interleaved 2 of 5, Codabar, UCC/EAN 128, Plessey, MSI, RSS, Pharmacode, IATA 2 of 5
Profundidad de campo (UPC/EAN 15 mil)	35 - 310 mm
Ángulo de escaneo	Rotación ±360°, inclinación ±40°, sesgo ±40°
Consumo en funcionamiento	200 mA
Consumo en espera	24 mA
Temperatura de funcionamiento	0 °C a +50 °C
Temperatura de almacenamiento	-40 °C a +70 °C
Humedad de funcionamiento	5 % a 95 % (sin condensación)
Indicadores luminosos	LED rojo (carga/batería), azul (conexión inalámbrica), verde (emparejamiento)
Señal sonora	Zumbador para alimentación, lectura, emparejamiento, error
Funciones de configuración	Mediante códigos de barras de configuración
Restauración de valores de fábrica	Mediante código de barras dedicado
Compatibilidad de sistemas	Windows XP/7/8/10, Android, iOS
Mantenimiento	Limpiar con un paño suave y seco
Seguridad	No abrir, evitar líquidos, no aplastar el cable
Reciclaje	Cumplir con la normativa, retirar la batería al final de su vida útil

Preguntas frecuentes - appLS18I Approx

¿Cómo conectar el escáner a un teléfono Android por Bluetooth?

Encienda el escáner y mantenga presionada la tecla durante 8 segundos para entrar en modo de emparejamiento Bluetooth HID. Active Bluetooth en su teléfono, busque 'Barcode Scanner HID' y conéctese. Un pitido y un indicador azul fijo confirman la conexión.

¿Qué hacer si el escáner no escanea algunos códigos de barras?

Algunos códigos de barras poco comunes están desactivados por defecto. Debe activar el tipo correspondiente mediante un código de configuración. Contacte al soporte si no conoce el tipo.

¿Cómo restablecer los parámetros de fábrica?

Escanee el código de barras de restauración de fábrica proporcionado en el manual. Después del escaneo, el escáner vuelve a su configuración inicial.

¿Qué significan los diferentes indicadores luminosos?

Rojo fijo = carga en curso; rojo apagado = carga terminada; rojo parpadeante = batería baja o ausente. Azul fijo = conexión inalámbrica establecida. Verde parpadeante = emparejamiento en modo 2,4G. Verde y azul parpadeantes alternados = emparejamiento HID. Sincrónicos = emparejamiento BLE o actualización.

¿Cómo saber si la batería está baja?

El escáner emite cinco pitidos cortos y deja de escanear. El indicador rojo también parpadea. Recargue el escáner mediante la base USB.

¿Cuál es la diferencia entre el modo 2,4 GHz y Bluetooth?

El modo 2,4 GHz utiliza el dongle incluido para una conexión inalámbrica con una PC. Bluetooth permite una conexión directa con teléfonos inteligentes, tabletas o PC equipados con Bluetooth.

El escáner ya no se conecta, ¿cómo reconectarlo?

Elimine el dispositivo 'Barcode Scanner HID' de la lista Bluetooth de su dispositivo, luego vuelva a emparejar como inicialmente.

¿Puedo usar el escáner con una PC sin Bluetooth?

Sí, use el modo 2,4 GHz conectando el dongle (base) a la PC mediante USB. El escáner se empareja automáticamente después de escanear el código 'modo 2,4G'.

¿Cómo limpiar el escáner?

Use un paño suave y seco para limpiar el exterior. No use productos líquidos o abrasivos.

¿Qué hacer si el escáner no se enciende?

Asegúrese de que la batería esté cargada. Conecte la base a la corriente mediante USB y coloque el escáner en la base. Si el indicador rojo no se enciende, verifique la conexión o contacte al soporte.

MANUAL DE USUARIO appLS18I Approx

Nuestro escáner appLS18I está desarrollado para satisfacer las crecientes necesidades de la lectura de códigos de barras 1D. Antes de utilizar el lector de código de barras, por favor, lea las intrucciones con atención.

Parámetros técnicos

Rendimiento de escaneo

• Fuente de luz: luz roja visible, 625+10nm
• Simbologías admitidas: UPC-A, UPC-E, EAN-8, EAN-13, Code 128, Code 39, Code 93, Code 11, Code 32, Interleaved 2 of 5, Codabar (NW-7), UCC/EAN 128, Plessey, MSI, RSS, Pharmacode, IATA 2 of 5, etc.

- Profundidad de campo:

UPC/EAN

35mm-310mm

(15mil)

• Contraste de impresión: 20%
• Ángulo de escaneo: rotación ± 360°, ángulo de inclinación ± 40°, tolerancia de sesgo ± 40°

Maquinaria / Parámetros eléctricos

• Interfaz: USB
• Tamaño: 185 (W) × 75 (D) × 95 (H) mm
• Tamaño de la base: 142 (W) × 105 (D) × 70 (H) mm
• Voltaje: DC 5 V
• Consumo en funcionamiento: 200mA
• Consumo en espera: 24mA

Entorno

• Temperatura de funcionamiento: 0°C \~ +50°C
• Temperatura de almacenamiento: -40°C \~ +70°C
• Humedad de funcionamiento: 5% \~ 95% (sin condensación)
• Luz ambiente: Fuente de luz interior normal

Español

Descripción del producto

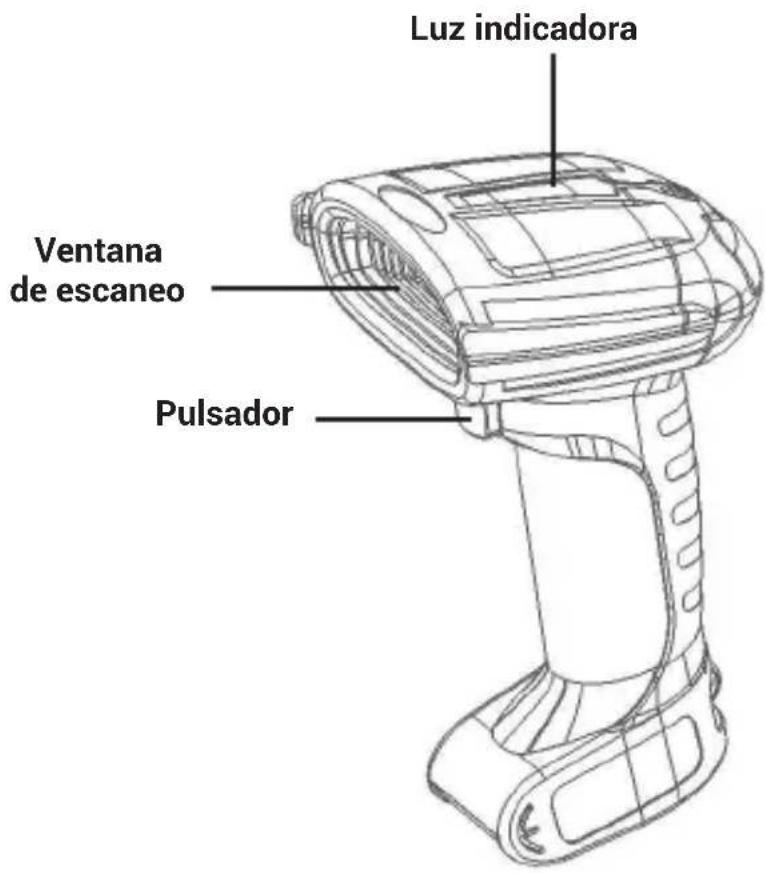

Apariencia

Luz indicadora Ventana de escaneo Pulsador

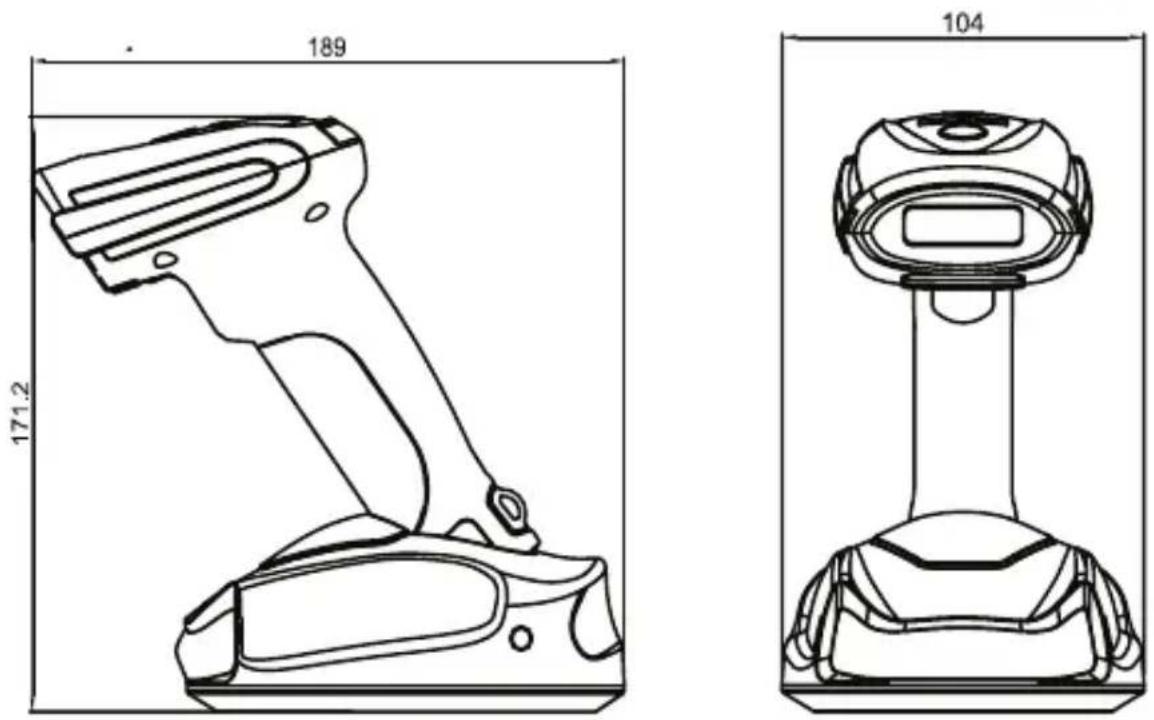

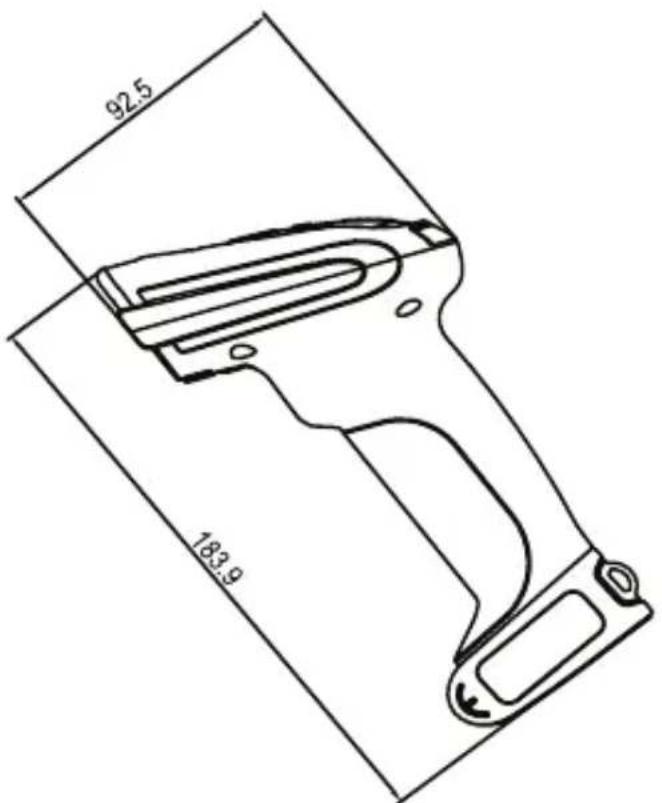

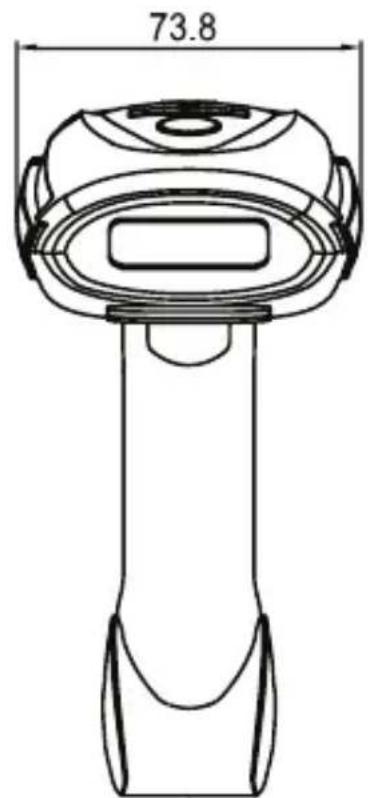

Dimensiones (mm)

92.5 183.9

73.8

189 171.2 104

Cómo usar el lector de códigos de barras

A. Cuando usa la función 2.4GHz, puede emparejar el lector con PCs que no dispongan de bluetooth gracias a la base cargadora. Para ello, conecte la base al PC a través del cable USB. El escáner es compatible con sistemas como XP, Win7, Win8, Win10, etc.

B. Al usar Bluetooth, puede emparejar con Android, teléfonos móviles IOS o PCs con capacidades bluetooth.

Menú de configuración

Este modelo de escáner está diseñado para cambiar la configuración leyendo un código de barras especial. En esta sección encontrará algunos de los códigos de barras más importantes disponibles para la configuración.

Códigos de configuración

Modo Bluetooth HID

Emparejamiento con teléfonos móviles Android o iOS o PCs con función Bluetooth

Método 1: Entrar manualmente en modo Bluetooth HID

A: Encienda el lector y mantenga pulsado durante 8 segundos para entrar en modo emparejamiento Bluetooth HID, las luces azul y verde parpadearán.

B: Active Bluetooth en el dispositivo para detectar el lector nombrado como "Barcode Scanner HID".

C: Haga clic en "Barcode Scanner HID" para ingresar al estado de em-parejamiento.

D: Si se empareja con éxito, escuchará un pitido y la luz azul permanecerá fija.

Español

Método 2: Código para entrar en modo Bluetooth HID

A: Encienda el lector y escanee el siguiente código:

B: Escanee el código "enter bluetooth HID mode".

C: Active Bluetooth en el dispositivo para detectar el lector nombrado como "Barcode Scanner HID".
D: Haga clic en "Barcode Scanner HID" para ingresar al estado de em-parejamiento.
E: Si se empareja con éxito, escuchará un pitido y la luz azul permanecerá fija.

Emparejamiento con Dongle (base)

Los dispositivos que no estén equipados con bluetooth, deben empa- rejarse con Dongle.

Encienda el lector y escanee el código "2.4G mode".

Cuando oiga un pitido, el lector se habrá emparejado correctamente y la luz verde permanecerá fija.

Restaurar valores de fábrica

Durante la configuración del escáner, puede escanear algún código involuntariamente y, como resultado, el lector puede no funcionar correctamente. Para volver al estado de inicialización escanee el código que más le convenga de los de a continuación:

Comprobar batería restante

*Más opciones de configuración a partir de la página 17 o consulte nuestra página web www.approxtpv.es.

Luz LED

Descripción de las funciones básicas de la luz indicadora:

• Una luz roja constante indica que el lector está en carga. Cuando se apaga la luz roja indicará que la carga está completa o que la base no está conectada. Cuando la luz roja parpadea indica que no queda batería o que la batería no está bien instalada.
• Una luz azul fija indica que la conexión inalámbrica es correcta.
• Una luz verde parpadeante indica el estado de emparejamiento en modo 2.4G.
• Una luz verde parpadeando rápidamente indica el estado del emparejamiento en modo SPP.
• Unas luces verde y azul parpadeando alternativamente indican el estado de emparejamiento en modo HID.
• Unas luces verde y azul parpadeando sincrónicamente indican el estado de emparejamiento en modo BLE o que se está entrando en el estado de actualización.

Zumbador

• Un sonido largo (primero baja y luego alta frecuencia) indica que el lector está encendido.
• Un sonido largo (primero alta y luego baja frecuencia) indica que el lector se ha apagado.
• Un sonido breve (baja frecuencia) indica que se ha leído un código de barras, que el emparejamiento se realizó correctamente o que la conexión inalámbrica es correcta.
• Un sonido corto (primero baja y luego alta frecuencia) indica que los datos escaneados se han almacenado.

Español

• Un sonido corto (primero alta y luego baja frecuencia) indica que se ha escaneado el código de configuración.
• Tres sonidos cortos (baja frecuencia) indican que la transmisión inalámbrica falló o que el almacenamiento está lleno.
• Cinco tonos cortos (baja frecuencia) y que se detenga el escaneo indican que la batería está agotada.
• Dos tonos cortos (baia frecuencia) indican desconexión inalámbrica.
• Dos tonos cortos (alta frecuencia) indica que el código de configura- ción escaneado no funciona.

Problemas más comunes

¿Qué puedo hacer si no conectar el lector a mi teléfono Android con Bluetooth?

Asegúrese de que el teléfono sea Android 3.0 o superior y que pueda conectarse directamente.

¿Por qué no se pueden escanear algunos códigos de barras?

Debido a que algunos de los códigos de barras menos utilizados se desactivan de forma predeterminada en la fábrica, puede escanearlos normalmente activando la configuración del código de barras correspondiente. Si no conoce el tipo de código de barras, póngase en contacto con nosotros.

¿Por qué no puedo cargar códigos de barras en mi ordenador o teléfono móvil después del emparejamiento?

A. Confirme si el emparejamiento es correcto, la luz LED del escáner de ser azul.

B. Si la función de conteo se ha habilitado (el código de barras no se cargará automáticamente en el modo de inventario), debe escanear manualmente la carga del código de barras correspondiente.

C. Cambie al modo normal, puede cargar mientras escanea.

¿Qué puedo hacer si el ordenador o el teléfono móvil no pueden encontrar el lector a través de Bluetooth?

Asegúrese de que el modo de comunicación seleccionado sea el modo Bluetooth HID.

El lector se ha conectado al teléfono o al ordenador con anterioridad. ¿Cómo lo vuelvo a vincular?

Elimine el Bluetooth emparejado en la interfaz de búsqueda de Bluetooth, luego vuelva a emparejar.

Instrucciones de seguridad, mantenimiento y reciclado

1. Atención: Nunca abra el dispositivo, las partes internas tienen peligro de descarga eléctrica.
2. No instale esta unidad cerca de agua, como, por ejemplo, en un sóta- no húmedo, en un exterior sin protección o en cualquier zona clasificada como húmeda.
3. No introduzca objetos de ningún tipo en la unidad a través de los orificios ya que pueden entrar en contacto con puntos de tensión y desencadenar cortocircuitos en las piezas y provocar incendios o descargas eléctricas.
4. No derrame ningún tipo de líquido sobre la unidad. Peligro de explosión.
5. No aplaste los cables de alimentación, peligro de cortocircuito.
6. Conéctelo siempre para su alimentación o carga a la tensión recomendada por el fabricante.
7. Limpiar el producto con un paño suave v seco.
8. Sequir las ordenanzas locales para desechar el producto.

Reciclado

AEE REI-RAEE 5548 En el presente manual, el símbolo del contenedor tachado indica que el producto está sometido a una directiva europea, la 2002/96/EC, los productos eléctricos o electrónicos, las baterías, y los acumuladores y otros accesorios necesariamente han de ser objeto de una recogida selectiva.

Al final de la vida útil del dispositivo, haz uso de los contenedores de reciclaje. Este gesto ayudará a reducir los riesgos para la salud y a pre-servar el medioambiente.

Los ayuntamientos y los distribuidores, te aportarán las precisiones esenciales en materia de reciclado de su antiguo dispositivo. Si este dispositivo lleva una batería interna, deberá extraerse y ser depositada separadamente para su adecuada gestión.
