Tipo de produto	Leitor de códigos de barras sem fio de alto desempenho
Marca	Approx
Modelo	appLS23
Simbologias suportadas	Códigos de barras 1D e 2D, incluindo códigos QR (papel e tela)
Conectividade sem fio	Bluetooth (HID, BLE, SPP) e 2.4 GHz (dongle)
Modos de conexão Bluetooth	HID, BLE, SPP
Modo de digitalização	Manual e automático
Indicador luminoso (LED)	Vermelho (carga), azul (conexão), verde (2.4G), verde+azul piscando (HID)
Sinal sonoro (buzzer)	Bipes longos/curtos para ligar, digitalizar, erro, etc.
Alimentação	Bateria interna recarregável via interface
Função de restauração de configurações de fábrica	Sim (código de configuração)
Exibição do nível da bateria	Sim (código de configuração)
Atualização de firmware	Possível (código de configuração de versão)
Segurança	Nunca abrir o dispositivo; evitar contato com água, líquidos, objetos metálicos
Limpeza	Limpar a janela com um pano macio; sem solventes
Reciclagem	Em conformidade com a diretiva europeia 2002/96/CE; a bateria deve ser removida e reciclada separadamente

Perguntas frequentes - appLS23 Approx

Como ligar e desligar o scanner?

Para ligar o scanner, uma pressão prolongada no botão produz um bip longo (primeiro fraco, depois forte). Para desligar, uma pressão prolongada emite um bip longo (primeiro forte, depois fraco).

Como conectar o scanner em Bluetooth HID?

Leia o código de configuração Bluetooth HID (página 5 do manual). O LED verde e azul piscam sincronizados durante o pareamento. Uma vez conectado, o LED azul fixo indica uma boa conexão.

O scanner não digitaliza códigos de barras na tela do meu telefone

O scanner appLS23 é projetado para decodificar códigos de barras de telas. Certifique-se de que a tela está limpa e com brilho suficiente. Se o problema persistir, verifique o modo de digitalização (manual/automático) ou restaure as configurações padrão.

Como saber o nível de bateria do scanner?

Leia o código de configuração Nível da bateria (página 4 do manual). O scanner emitirá uma série de bipes ou exibirá o nível via LED (não detalhado no manual).

O que fazer se o LED vermelho piscar durante o carregamento?

Um LED vermelho piscando indica que a bateria não está carregando corretamente. Verifique o cabo e a fonte de alimentação. Se o problema persistir, a bateria pode estar com defeito.

Como redefinir o scanner para as configurações de fábrica?

Leia o código Restaurar configurações padrão (página 2 do manual). Isso redefinirá todas as configurações, incluindo as conexões sem fio.

Quais tipos de códigos de barras são suportados?

O scanner suporta códigos de barras 1D e 2D, incluindo códigos QR, seja em papel ou em tela.

O que significam os diferentes bipes do scanner?

Um bip curto fraco indica uma digitalização bem-sucedida. Três bipes curtos fracos significam um erro de envio de dados 2.4G ou cache cheio. Dois bipes curtos fortes indicam que o código de configuração lido não foi reconhecido. Consulte a tabela na página 1 para mais detalhes.

Como limpar a janela de digitalização?

Use uma escova macia ou um pano de limpeza para lentes. Não borrife líquido diretamente e não use solventes que não sejam água de limpeza.

Como recarregar o scanner?

Conecte o cabo de carregamento (não fornecido) à interface do scanner. O LED vermelho fica aceso fixo durante o carregamento e apaga quando a bateria está cheia.

MANUAL DE UTILIZADOR appLS23 Approx

Mostrar bateria restante

5. Bluetooth

5.1. Bluetooth HID

Bluetooth HID

Pairing setting

5.2. Bluetooth BLE

Bluetooth BLE

5.3. Bluetooth SPP protocol

Bluetooth SPP

6.2.4G (dongle)

6.1. Modo receptor 2.4G

2.4G receiver mode

Pairing setting

6.2. Virtual serial port mode

USB virtual com

7. Modo de escaneo

Modo manual

Modo automático

Leia atentamente todo o conteudo do manual antes de usar o produit para garantir que ele sera armazenado de forma segura e eficaz para uso futuro. Não desmonte o terminal nem rasgue o lacre de segança. Caso contrário, não seremos responsaveis por sua garantia ou substituição. O appLS23 é um leitor de)cógo de barras de alto desempenho. Você pode decodificar rapidamente praticamente qualquer sintologia de)cógo de barras 1D e 2D, incluindo)códigos QR, do papel ou diretamente daanela de qualquer dispositivo — perfeito para aplicacoes voltadas para o cliente.

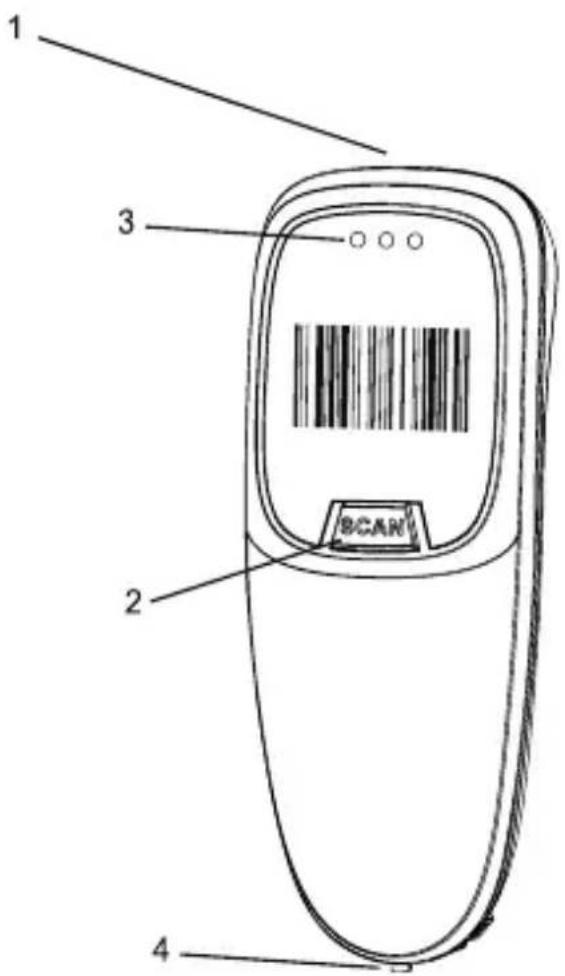

1.1. Aparência

1. Angela do leitor
2. Botão
3. Luz indicadora
4. Interface

1.2. Manutenção

· A janela deve ser mantida limpa, o fornecedor não assume a responsabilité pela garantia devido à manutenção inadequada.
· Evite que a janela seja desgastada ou arranhada por objetosuros
· Use a escova para remove a mancha na janela
· Limpe a janela com um pano macio, como pano de limpeza de lentes
- É proibido pulverizar liquido na janela.
- Proibirrialquer solvente de limpeza, exceto a agua de limpeza.

1.3. Indicador LED

1. A luz vermelha está sempre acesa durante o correlgamento, apaga-se quando a bateria está cheia ou a LINHA de correlgamento não está ligada. Se a luz vermelha piscar, a bateria pode não estar aplicada ou não estar devidamente aplicada.
2. A luz azul normal indica que todas as ligações está em boas condições.
3. A luz verde piscá quando está em ligação 2.4G.
4. As luzes verde e azul piscam sincronizadamente quando está sob liação HID.

1.4. Buzzer

Som	Descrição
1 sinal sonoro longo (baixo primeiro, Leitor ligado alto deposis)
1 sinal sonoro longo (alto primeiro, Leitor desligado baixo deposis)
1 sinal sonoro curto (baixo):Cólico digitalizzato, emparel-hamento ou ligação sem fios	bem-sucedido
1 sinal sonoro curto (baixo primeiro, Digitalização de dados guar-alto deposis) dados no armazenamento
1 sinal sonoro curto (alto primeiro,:Cólico de configuração baixo deposis) verificado
3 sinais sonoros curtos (baixo) Erro de envio de dados 2.4G ou cache
5 sinais sonoros curtos (baixo) Sem bateriae
2 sinais sonoros curtos (baixo) Desconexão 2.4G
2 sinais sonoros curtos (alto) O)códigosde configuração digitalizzato não

1. Restuarar configurações de fabrica

Restauração de fabrica

1. Versão do firmware

Versão do firmware

1. Bateria restante

Mostrar bateria restante

1. Bluetooth

5.1. Bluetooth HID

Bluetooth HID

Pairing setting

5.2. Bluetooth BLE

Bluetooth BLE

5.3. Bluetooth SPP protocol

Bluetooth SPP

6. 2.4G (dongle)

6.1. Modo receptor 2.4G

2.4G receiver mode

Pairing setting

6.2. Modelo de porta serial virtual

USB virtual com

7. Modelo de digitalização

Modo manual

Modo automatico

8. Beeper

*Volume alto Volume medio

Volume baixo

Mute

• Mais opções de configuração na网页 12.

9. Instruções de segurança, manutençao e reciclagem

• Atença: Nunca abra o aparecido, as partes internas está em perigo deCHOque eletrico.

• Não instale esta unidade perto deágua, numa cave humida, no exterior sem proteção ou em qualquer area classificada como humida.

• Não insira objetivos de nenhum tipo na unidade através dos orificios, quando eles podementrar em contato com pontos de tensão e provocar curto-circuitos nas peças ecauseir incêndios ouchoques electrolycos. Não derrame qualquer tipo de liquido na unidade.

• Sempre use cabos aprovados e recomendados pelo fabricante.
• Nunca deitar fora o produto numa fonte de calor ou fogo.
• Mantenha sempre o produit à temperatura ambiente, no máximo 30^ .
• Limpe o produit com um pano seco e macio. Sempre com o aparelho desligado!
• Siga as regulamentoções locais para deitar fora o produits.

10. Reciclagem

AEEREI-RAE 558 - Neste manual, o símbolo do caixote do lixo riscado com uma cruz indica que o produits está sujeito a uma diretiva europeia, a 2002/96 / CE, sobre Produtos electricos ou eletrónicos, as baterias e acumuladores e outros acessórios que devem necessariamente ser objeto de recolha seletiva.

No final da vida útil do aparelho,ança uso dos recipientes de reciclagem. Este@gesto acontezá a reduzir os riscos para a saúde e preservar o meio ambiente. As camaras Municipais e os distribuidores fornecer-he-ão os detalhes essentials sobre reciclagem do seu aparelho antigo. Se este aparelho tiver uma bateria interna, ela deve ser removida e depositada separadamente para a sua reciclagem correta.
