Tipo de produto	Pregadeira de montagem direta (grampeador)
Marca	Hilti
Modelo	DX 6
Peso	3,37 kg a 3,63 kg conforme modelo (DX 6-F8, F10, MX, IE-L, IE-XL)
Comprimento	475 mm a 607 mm conforme modelo
Tamanho dos fixadores	13 mm a 200 mm conforme modelo
Alimentação	Cartuchos de pólvora Hilti DX 6 (cinza titânio, preto) + pilha botão para ecrã
Cadência de disparo máxima recomendada	700 disparos por hora
Pressão de apoio necessária	174 N a 200 N (39 a 45 lb)
Curso de implantação	19 mm (0,7 pol)
Ajuste de potência	8 níveis (1 = baixo, 8 = máx)
Temperatura de utilização	-15 °C a 50 °C (5 °F a 122 °F)
Utilização conforme	Fixacão em betão, aço, tijolo silico-calcário
Conectividade	Bluetooth Low Energy (opcional) para monitorização e transferência de dados
Indicador de limpeza	Contador de disparos (5 barras = 2500 disparos) e manutenção após 30 000 disparos ou 5 anos
Manutenção	Limpeza regular com spray Hilti, lubrificação, substituição do êmbolo/amortecedor
Segurança	Paragem automática, proteção contra quedas (corda de segurança Hilti), equipamentos de proteção obrigatórios
Acessórios compatíveis	Canos intercambiáveis, carregadores, gancho de andaime, corda porta-ferramenta
Reparabilidade	Peças sobressalentes disponíveis (êmbolo, amortecedor, etc.), SAV Hilti
Garantia	Garantia do fabricante, contacte o parceiro Hilti local
Ambiente	Reciclável, recolha de aparelhos usados pela Hilti
Certificação	Certificado C.I.P. (PTB S 1035), CE, UKCA, ANSI A10.3 conforme país
Manual de instruções	92 páginas, disponível em francês e outros idiomas

Perguntas frequentes - DX 6 HILTI

Como carregar os cartuchos no DX 6?

Empurre a tira de cartuchos pela sua extremidade estreita por baixo na pega da pregadeira até que esteja completamente inserida. Se introduzir uma tira já iniciada, retire-a por cima até que um cartucho não utilizado esteja na câmara de combustão.

Como ajustar a potência de disparo?

Prima o botão de desbloqueio do anel de ajuste da potência de disparo e mantenha-o pressionado. Rode o anel para o nível desejado (1 = energia mais baixa, 8 = energia mais alta). Verifique a fixação após cada ajuste.

O que fazer se um cartucho não disparar?

Certifique-se de que a pregadeira não está apontada para si ou para outros. Pressione a pregadeira durante pelo menos 10 segundos e dispare novamente. Se falhar, aguarde 10 segundos, retire a pregadeira da superfície e remova imediatamente a tira de cartuchos. Se a tira estiver bloqueada, deixe a pregadeira arrefecer sob vigilância e contacte o S.A.V. Hilti.

Como limpar e fazer a manutenção da pregadeira?

Utilize exclusivamente spray Hilti. Descarregue e desmonte a pregadeira. Limpe os segmentos do êmbolo com a escova plana, o bloqueio do cano, o interior do mecanismo de retorno automático do êmbolo, a câmara de combustão e o compartimento do cartucho com as escovas fornecidas. Lubrifique as peças móveis e depois limpe ligeiramente. Reponha a zero o indicador de limpeza após a manutenção.

Quais EPI usar durante a utilização?

Use capacete de proteção, óculos de proteção, protetores auriculares, luvas de proteção e calçado com sola antiderrapante. Todas as pessoas nas proximidades devem também usar estes equipamentos.

Como substituir o êmbolo ou o amortecedor?

Descarregue a pregadeira. Prima o botão de desbloqueio do cano, rode-o no sentido anti-horário e retire-o com o êmbolo. Puxe o êmbolo para fora do cano. Separe o amortecedor desalinhando o cano. Verifique o desgaste e substitua se necessário. Para a montagem, inverta o procedimento alinhando as marcas.

O que fazer se o êmbolo ficar preso no material?

Isso pode ser devido a um elemento muito curto ou a uma potência muito alta. Utilize um elemento mais longo ou com anilha. Reduza a potência de disparo com o anel de ajuste. Se o problema persistir, remova a tira de cartuchos e proceda à manutenção do aparelho.

Como utilizar a função Bluetooth?

Descarregue a aplicação Hilti correspondente da App Store ou Google Play. Inicie sessão ou crie uma conta. Siga as instruções no ecrã para conectar a pregadeira. A função Bluetooth permite monitorizar o estado, as definições, o número de disparos e o tempo de funcionamento.

Quais são as distâncias mínimas a respeitar?

Em betão: distância mínima das bordas ≥ 70 mm e entre fixações ≥ 80 mm. Em aço: distância mínima das bordas ≥ 15 mm e entre fixações ≥ 20 mm. Respeite também a espessura mínima do material de suporte (≥ 100 mm para betão).

Onde encontrar as peças sobressalentes?

Contacte o S.A.V. Hilti ou um revendedor autorizado. As peças disponíveis incluem o êmbolo, o amortecedor, os canos, os carregadores e os acessórios como o gancho de andaime. Utilize apenas peças Hilti originais.

MANUAL DE UTILIZADOR DX 6 HILTI

Manual de instruções original

1 Indicações sobre o Manual de instruções

1.1 Relativamente a este Manual de instruções

• Aviso! Antes de utilizar o produto, certifique-se de que leu e compreendeu o Manual de instruções fornecido com o produto, incluindo as instruções, instruções de segurança e advertências, figuras e especificações. Familiarize-se sobretudo com todas as instruções, instruções de segurança e advertências, figuras, especificações, bem como com componentes e funções. Em caso de incumprimento

HILTI

existe perigo de choque elétrico, incêndio e/ou ferimentos graves. Guarde o Manual de instruções, incluindo todas as instruções, instruções de segurança e advertências, para utilização posterior.

• Os produtos destinam-se à utilização profissional e só podem ser operados, mantidos e reparados por pessoal autorizado, devidamente qualificado. Estas pessoas deverão estar informadas, em particular, sobre os potenciais perigos. O produto e o seu equipamento auxiliar podem representar perigo se usados incorretamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais foram concebidos.
• O Manual de instruções fornecido corresponde ao atual avanço tecnológico no momento da impressão. Encontra a versão atual sempre online, na página de produtos Hilti. Para o efeito, siga a hiperligação ou o documento QR neste Manual de instruções, identificado com o símbolo.
• Entregue o produto a outras pessoas apenas juntamente com o Manual de instruções.

1.2 Explicação dos símbolos

1.2.1 Advertências

As advertências alertam para perigos durante a utilização do produto. São utilizadas as seguintes palavras de sinalização:

PERIGO

PERIGO!

• Indica perigo iminente que pode originar acidentes pessoais graves ou até mesmo fatais.

AVISO

AVISO!

• Indica um possível perigo que pode causar graves ferimentos pessoais, até mesmo fatais.

CUIDADO

CUIDADO!

• Indica uma situação potencialmente perigosa que pode originar ferimentos corporais ou danos materiais.

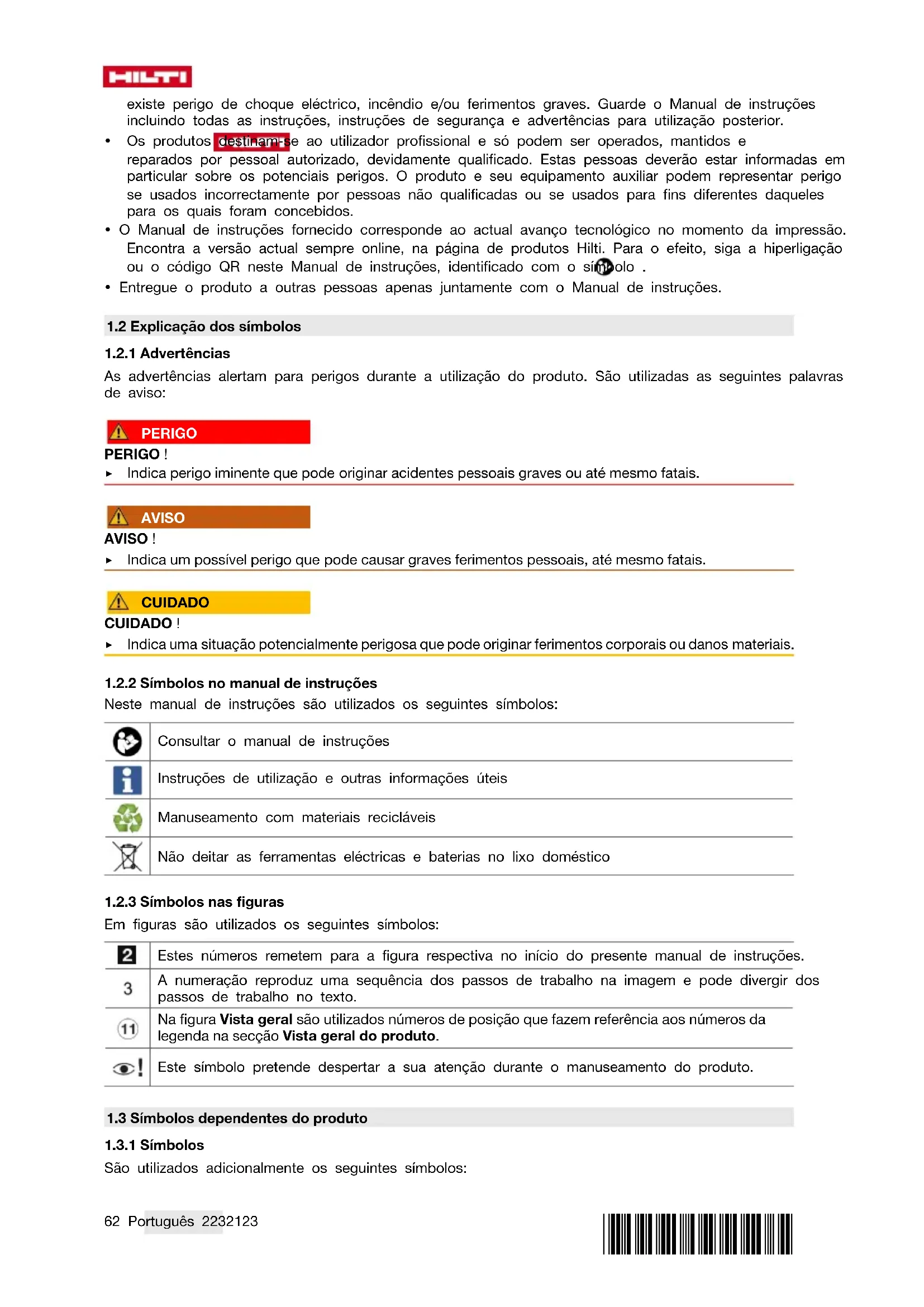

1.2.2 Símbolos no manual de instruções

Neste manual de instruções são utilizados os seguintes símbolos:

	Consultar o manual de instruções
i	Instruções de utilizesção e outras informações úteis
	Manuseamento com materiais reciclaveis
	Não deitar as ferramentas elétricas e baterias no lixo dométrico

1.2.3 Símbolos nas figuras

Nas figuras são utilizados os seguintes símbolos:

2	Estesnyderrespecuiveafigura respectivano inizio do presente manual de instruções.
3	A numeração reproduz uma sequência dos passos de trabalho na imagem e pode divergir dos passos de trabalho no texto.
11	Na figura Vista geral não utilizesndenumeradosnyderrespecuivea posiço que fazem referência aosnyderedes legenda na secção Vista geraldo produits.
●!	Este=símbolopretende despertar a sua atençoadurante o manuseamento do produits.

1.3 Símbolos independentes do produto

1.3.1 Símbolos

Se existente no produits,ippo significicaque o produits foci certificado por este organismo de cação para o mercado americano e canadiano de accordo com as normas em vigor.

Aviso de peças preocupas passíveis de ingestão (pilha de botão)

1.3.2 Sinais de obrigação

No produto são utilizados os seguintes sinais de obrigação:

	Atença! Observar as notas.
	Usar proteção para)cabeça
	Use óculos de proteção
	Use proteção auricular

1.3.3 Indicações no visor

Podem ser apresentadas as seguintes indicações no visor:

	Este símbolo indica o estado dearga bateria. Se a bateria estiver descarregada, aparece osímbolode manutenção.
	O símbolode manutenção indica que estápendenteuma manutenção.Surgeaos 5anos,30000 fixaçõesou quando abateriaestiver descarregada.A)nossa recomendaçao:Dirija-se ao seu Centro deAssistênciaTécnicaHilti.
	Ocontadorodetaxõesindica quando estápendenteopríximo service da ferramenta.Uma sequçāreparte500fixações. Ao todo,existem 5 secçõesque representam2500fixações.
	Este símboloidica se oBluetooth está ligado.Quando osímbo não é indicado no visor, oBluetooth está desligado.

1.4 Autocolante no produto / na embalagem

Preste atenção às advertências ao manusear pilhas de botão. 66

1.5 Dados informativos sobre o produto

Os produtos destinam-se ao uso profissional e só podem ser operados, mantidos e reparados por pessoal autorizado e devidamente qualificado. Estas pessoas devem estar informadas, em particular, sobre os potenciais perigos. O produto e seu equipamento auxiliar podem representar perigo se usados incorretamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais foram concebidos.

A designação e o número de série são indicados na placa de características.

• Registe o número de série na janela seguinte. Precisa dos dados do produto para colocar questões ao nosso representante ou posto de serviço de atendimento aos clientes.

Dados do produto

Ferramenta de fixação DX 6
Geração 01
N° de série

2 Segurança

2.1 Normas de segurança

Normas básicas de segurança

AVISO! Leia todas as normas de segurança e instruções. Omissões no cumprimento das normas de segurança e instruções podem resultar em ferimentos graves.

Guarde bem todas as normas de segurança e instruções para futura referência.

• Não efetue quaisquer manipulações ou alterações na ferramenta de fixação.
• Utilize sempre ferramentas de fixação compatíveis entre si, peças de equipamento (placas de apoio, guias de pregos, carregadores, pistões e acessórios) e consumíveis (elementos de fixação e cartuchos).
• Verifique a ferramenta de fixação e os acessórios quanto a eventuais danos.
• Peças móveis devem funcionar na perfeição e não podem emperrar. Tenha em atenção as indicações sobre a limpeza e lubrificação neste Manual de instruções 76.
• Todas as peças têm de estar corretamente montadas de modo a garantir o funcionamento perfeito da ferramenta de fixação. Peças danificadas devem ser reparadas ou substituídas adequadamente no centro de Assistência Técnica Hilti, desde que não seja indicado nada em contrário no manual de instruções.

Utilize apenas cartuchos Hilti DX ou outros cartuchos adequados, que correspondam às exigências mínimas de segurança. 69 - Utilize a ferramenta de fixação apenas para as aplicações definidas na utilização conforme a finalidade projetada 68. Não fixe quaisquer elementos de fixação em material base inadequado, p. ex. material demasiado fino, demasiado duro ou demasiado frágil. A fixação nestes materiais pode causar quebra do elemento de fixação, fragmentação ou atravessamento. Exemplos de materiais inadequados são:

• Cordões de soldadura em aço, ferro fundido, vidro, mármore, plástico, bronze, latão, cobre, material de isolamento, tijolos de madeira, tijolos de cerâmica, chapas finas (< 4 mm) e betão poroso.
• Tenha em atenção o "Manual da Técnica de Fixação" Hilti ou o respetivo "Guia Técnico de Fixação" Hilti local. Além disso, tenha sempre em atenção o Manual de instruções do elemento de fixação a fixar.

Informações ao utilizador

• Só deve manusear ou fazer a manutenção desta ferramenta de fixação, se estiver autorizado a fazê-lo e se tiver sido informado sobre os possíveis perigos. Use o seu equipamento de proteção individual durante a utilização.

Use óculos de proteção adequados e um capacete. Use luvas de proteção. A ferramenta de fixação pode ficar quente devido ao funcionamento. Use a proteção auricular. A ignição de uma carga propulsora pode prejudicar a audição. Use calçado antiderrapante.

• Mantenha o seu posto de trabalho arrumado. Mantenha o local de trabalho livre de quaisquer objetos que possam provocar ferimentos. Desarrumação no posto de trabalho pode causar acidentes. Providencie uma boa iluminação da área de trabalho e em espaços fechados providencie, adicionalmente, uma ventilação suficiente.

Segurança física

• Nunca pressione a ferramenta de fixação contra a sua mão ou uma outra parte do corpo! Nunca aponte a ferramenta de fixação para outras pessoas. 72
• Não comprima a ferramenta de fixação com a mão sobre o carregador ou a guia de pregos, pistão ou guia do pistão ou um elemento de fixação inserido. Comprimindo a ferramenta de fixação manualmente, esta pode ficar operacional, mesmo que não esteja montada nenhuma guia de pregos. Daí resulta risco de ferimentos graves para si e para os outros.
• Todas as pessoas que se encontrarem nas imediações têm de usar proteção auricular, proteção ocular e capacete de proteção.
• Esteja alerta, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta de montagem direta. Não utilize a ferramenta de fixação se estiver cansado ou sob influência de drogas, álcool ou medicamentos. Interrompa o trabalho em caso de dores ou indisposição. Um momento de distração ao operar a ferramenta pode causar ferimentos graves. Evite uma postura de trabalho inadequada. Mantenha uma posição de trabalho segura e equilibrada. Ao utilizar a ferramenta de fixação, mantenha os braços flectidos e não esticados.
• Mantenha outras pessoas, e principalmente as crianças, afastadas do raio de ação da ferramenta durante os trabalhos.

Utilização e manutenção residuais de ferramentas de montagem direta

• Utilize a ferramenta de fixação somente em conformidade com a finalidade a que se destina e em perfeitas condições, e não para as finalidades para as quais não foi concebida.
• Não utilize a ferramenta de fixação em locais em que exista risco de incêndio e de explosão.
• Antes de fixar os elementos de fixação, certifique-se de que não se encontra ninguém no sentido de fixação ou por trás do elemento construtivo no qual será fixado o elemento de fixação. Perigo devido à rutura de elementos de fixação!
• Preste atenção para que a boca da ferramenta de fixação nunca fique direcionada para si ou outras pessoas.
• Segure a ferramenta de fixação apenas nas superfícies do punho previstas para o efeito.
• Mantenha as áreas do punho secas, limpas e livres de óleo e gordura.
• Pressione o gatilho apenas quando a ferramenta de fixação estiver totalmente comprimida na vertical contra o material base.
• Antes de iniciar o trabalho, verifique o ajuste da potência selecionado.

Para efeitos de teste, fixe elementos de fixação no seu material base.

Ao fixar, mantenha a ferramenta de fixação sempre em ângulo reto relativamente ao material base. Assim, diminui o risco de o elemento de fixação fazer ricochete no material base. - Nunca aplique elementos de fixação em furos existentes, exceto se isto for recomendado pela Hilti. - Não fixe quando elementos de fixação já utilizados - risco de ferimentos! Utilize um elemento de fixação novo. - Um elemento de fixação que não tenha penetrado o suficiente não deve voltar a ser aplicado! O elemento de fixação poderia quebrar. - Nunca deixe uma ferramenta de fixação carregada sem supervisão. - Descarregue sempre a ferramenta de fixação (cartuchos e elementos de fixação) antes de trabalhos de limpeza, reparação e manutenção, ao substituir a guia de pregos, ao interromper o trabalho e para o armazenamento. Transporte e armazene a ferramenta de fixação na mala Hilti prevista para o efeito. - Guarde as ferramentas de fixação que não estejam a ser utilizadas, descarregadas, num local seco, seguro e fora do alcance das crianças. - Aplique a ferramenta de fixação sempre em superfícies lisas, planas e livres, que sejam totalmente suportadas pelo material base. - Mantenha as distâncias necessárias dos bordos e as distâncias entre os elementos de fixação (consultar capítulo Distâncias mínimas 69). - Antes da fixação, verifique o material base em relação à existência de cabos elétricos, canalizações de água e tubagens de gás. - Para informações detalhadas, solicite o "Manual da Técnica de Fixação" Hilti ou o respectivo "Guia técnico da técnica de fixação" Hilti local na sua loja Hilti.

• Não exceda a frequência de fixação máxima recomendada no capítulo Dados técnicos.
• Se a ferramenta de fixação sobreaquecer ou a fita de cartuchos se deformar ou derreter, remova a fita de cartuchos e deixe a ferramenta de fixação arrefecer.
• Não desmonte a ferramenta de fixação se esta estiver quente. Deixe a ferramenta de fixação arrefecer.

Perigo de explosão nos cartuchos

Utilize apenas cartuchos adequados ou aprovados para a ferramenta de fixação. - Remova a fita de cartuchos quando fizer uma pausa, tiver terminado o trabalho ou transportar a ferramenta de fixação. - Não tente fazer a saída de elementos de fixação e/ou cartuchos da fita do carregador ou da ferramenta de fixação.

• Armazene os cartuchos não utilizados de acordo com as instruções de armazenamento para cartuchos para ferramentas de fixação acionadas por pólvora (p. ex. seco, temperatura entre 5°C e 25°C) e num local trancado.
• Não deixe fitas de cartuchos não utilizadas ou parcialmente utilizadas espalhadas. Recolha as fitas de cartuchos utilizadas e armazene-as num local adequado.
• Tenha em atenção todas as indicações sobre segurança, manuseamento e armazenamento na ficha de segurança dos cartuchos.

2.2 Utilização e manutenção cuidadas de pilhas de botão

• Nunca engula pilhas de botão. A ingestão de uma pilha de botão pode causar queimaduras internas graves e morte no prazo de 2 horas.
• Certifique-se de que as pilhas de botão não chegam às vezes de crianças. Se existir a suspeita de que foi engolida uma pilha de botão ou que esta foi introduzida num outro orifício do corpo, entre em contacto com um centro antiveneno local, de modo a obter informações relativas ao tratamento.
• Durante a substituição da pilha de botão, garanta uma substituição correta da pilha de botão. Certifique-se de que a pilha de botão é colocada corretamente, de acordo com a polaridade (+ e -). Existe risco de explosão.
• Feche o compartimento da pilha de botão sempre por completo. Se não for possível fechar o compartimento da pilha de botão de forma segura, não continue a utilizar o produto e retire a pilha de botão. Mantenha a pilha de botão fora do alcance das crianças.
• Não misture pilhas de botão antigas e novas, pilhas de botão de diferentes tipos, marcas ou tipos, como alcalinas, zinco-carvão ou recarregáveis.
• Utilize apenas as pilhas de botão listadas neste manual de instruções. Não utilize outras pilhas de botão ou outra alimentação elétrica.
• Pilhas de botão não recarregáveis não podem ser recarregadas. A pilha de botão pode explodir, incendiar e ferir pessoas.
• Não force a descarga, não recarregue, não desmonte nem queime a pilha de botão. Não aqueça a pilha de botão acima da temperatura máxima indicada pelo fabricante. De contrário, existe o risco de lesão devido ao escape de gás, vazamento ou explosão, o que pode originar queimaduras químicas. Retire do produto as pilhas de botão que não serão utilizadas durante um período de tempo mais longo e recicle ou elimine-as de imediato de acordo com as suas regulamentações locais. NÃO elimine as pilhas de botão no lixo doméstico e não as queime. Retire pilhas de botão usadas e recicle ou elimine-as de imediato de acordo com as suas regulamentações locais. Mantenha as pilhas de botão fora do alcance das crianças. NÃO elimine as pilhas de botão no lixo doméstico e não as queime. Pilhas de botão descarregadas podem danificar o produto ou ferir pessoas.
• ↑ Como as pilhas de botão usadas podem dar origem a ferimentos graves ou fatais. Não deve tratar pilhas de botão usadas com menos cuidado que as pilhas novas.
• Não deixe que uma pilha de botão danificada entre em contacto com água. Uma fuga de lítio, em combinação com água, pode gerar hidrogénio e, às vezes, dar origem a um incêndio, a uma explosão ou ao ferimento de pessoas.

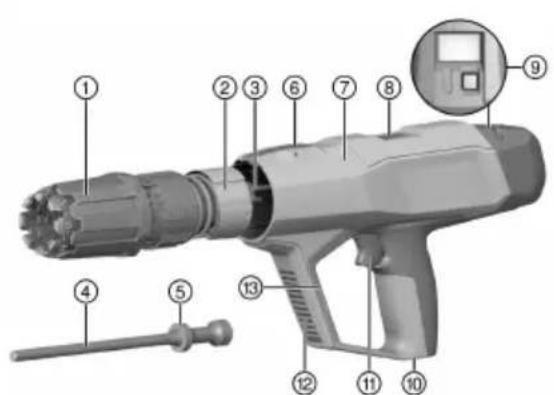

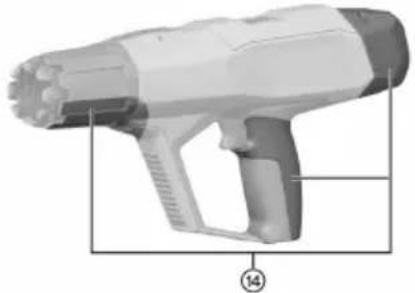

3.1 Vista geral do produto (ferramenta de fixação)

① Anel de regulação da potência de fixação ② Casquilho guia ③ Retorno do pistão ④ Pistão ⑤ Segmentos do pistão ⑥ Botão de destravamento «anel de regulação da potência de fixação» ⑦ Carcaça ⑧ Compartimento dos cartuchos (expulso) ⑨ Tecla de comando no visor → DX6com: tecla de comando vermelha → DX6comNFC: tecla de comando preta ⑩ Compartimento dos cartuchos (alimentação) ⑪ Gatilho ⑫ Saídas de ar ⑬ Interface de montagem para acessórios ⑭ Áreas do punho

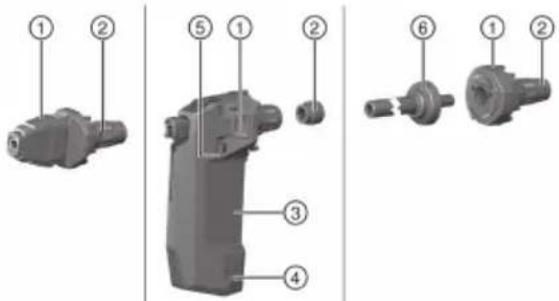

3.2 Vista geral do produto (guias de pregos)

① Botão de destravamento (guia de pregos) ② Amortecedor ③ Fecho do carregador ④ Botão de destravamento (fecho do carregador) ⑤ Detecção de pregos com indicador de recarga (vermelho) ⑥ Tubo substituível para guia de pregos

3.3 Elementos de comando na ferramenta de fixação

Os seguintes elementos de comando encontram-se na ferramenta de fixação:

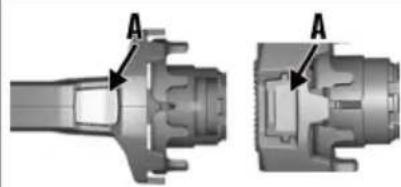

Botão de destravamento «anel de regulação da potência de fixação»

O botão destrava o "anel de regulação da potência de fixação" ou é utilizado para a desmontagem do retorno do pistão.

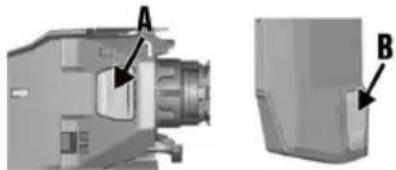

Botão de destravamento da guia de pregos (A)

O botão destrava a guia de pregos (ferramenta simples e corredora) para a substituição da guia de pregos ou limpeza da ferramenta de fixação.

Botão de destravamento do fecho do carregador (B)

O botão destrava o fecho do carregador para inserção dos elementos de fixação.

3.4 Utilização conforme a finalidade projetada

O produto descrito é uma ferramenta de fixação direta para fixação de pregos endurecidos, cavilhas e elementos de fixação em betão, aço e blocos de arenito.

O produto só deve ser utilizado em conjunto com o equipamento adequado à ferramenta de fixação. As guias de pregos, o pistão e os elementos de fixação têm de ser compatíveis entre si.

O produto só deve ser utilizado com peças de substituição e acessórios da Hilti, assim como com cartuchos e elementos de fixação da Hilti ou outros cartuchos e elementos de fixação adequados.

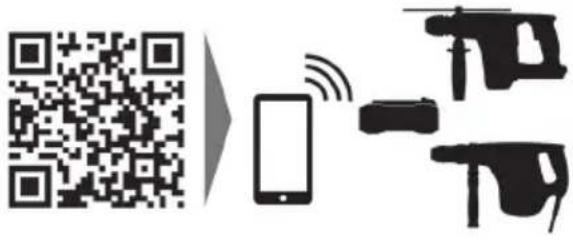

3.5 Bluetooth

A marca nominativa Bluetooth, bem como os símbolos gráficos (logótipos), são marcas registadas e propriedade da Bluetooth SIG, Inc. Qualquer utilização desta marca nominativa/destes símbolos gráficos por parte da Hilti Aktiengesellschaft é realizada sob licença.

O Bluetooth é uma transmissão de dados sem fios, através da qual dois produtos Bluetooth podem comunicar entre si a uma curta distância.

Este produto está equipado com um módulo Bluetooth Low Energy. O módulo permite a comunicação e a transferência de dados com telemóveis e gateways Hilti. O módulo é utilizado para a verificação do estado do produto e para a transferência de definições e dados e pode enviar características dos dados, como a localização do terminal recetor, o tempo de estrutura, o número total de aplicações, o número de aplicações durante o intervalo e o carimbo de data/hora da transferência.

Pode obter informações sobre as funções disponibilizadas na respetiva aplicação (App) Hilti.

3.5.1 Transferência de dados via Bluetooth

O intervalo da transferência de dados pode variar, dependendo da fonte de energia disponível do produto. O alcance pode variar muito em função das condições exteriores, inclusive do recetor aplicado. Dentro de espaços fechados e devido a barreiras metálicas (p. ex. paredes, prateleiras, malas, etc.), o alcance do Bluetooth pode ser substancialmente mais baixo. Consoante o ambiente, podem ser necessários vários intervalos de envio antes que o produto seja identificado.

Se o produto não for identificado, verifique o seguinte:

A distância ao terminal móvel é demasiado grande?

→ Reduza a distância entre o terminal móvel e o produto.

3.5.2 Instalação e configuração da App

Para poder utilizar as funções de conectividade, tem de instalar primeiro a App Hilti correspondente.

(1.) Transfira a App através de uma loja de Apps correspondente (Apple App Store, Google Play Store) para o seu terminal.

Pressupõe-se a existência de uma conta de utilizador na loja de Apps correspondente.

(2.) Ao iniciar a App pela primeira vez, inicie sessão com a sua conta ou registe-se. (3.) O visor do seu terminal móvel mostra todos os passos seguintes para a ligação do produto ao terminal móvel.

Observe, adicionalmente, todas as instruções de utilização da App. Assim obterá uma melhor visão geral do processo de ligação e da utilização das funções.

3.6 Informações sobre a aplicação

Para obter mais informações sobre a aplicação, a transferência da aplicação e o seu arranque, leia o código QR na mala Hilti.

3.7 Requisitos para os cartuchos

AVISO

Risco de ferimentos devido a explosão inesperada! No caso de cartuchos que não satisfaçam as exigências mínimas de segurança, pode haver formação de depósitos de pó não queimado. Daí poder resultar uma explosão repentina e ferimentos graves do utilizador e pessoas nas suas imediações.

• Utilize exclusivamente cartuchos que correspondam às exigências mínimas de segurança dos seus regulamentos legais locais!
• Mantenha os intervalos de manutenção e mande limpar regularmente a ferramenta de fixação num Hilti-Service!

Utilize apenas os cartuchos DX da Hilti listados nesta tabela ou outros cartuchos adequados, que correspondam às exigências mínimas de segurança:

• Para países da UE e EFTA é válido que os cartuchos têm de estar em conformidade com a norma CE e têm de ter a marca CE.
• Para o Reino Unido é válido que os cartuchos têm de estar em conformidade com a norma UKCA e têm de ter a marca UKCA.
• Para os EUA é válido que os cartuchos têm de estar em conformidade com as disposições da ANSI A10.3-2020.
• Para os países não europeus C.I.P. é válido que os cartuchos têm de ter uma homologação C.I.P. para a ferramenta de fixação DX realizada.
• Para os restantes países é válido que os cartuchos têm de passar no teste de resíduos em conformidade com a norma EN 16264 e encontrar a respectiva declaração do fabricante.

Cartuchos

Designação para encomenda Cor Energia
Cartucho DX 6	cinza titânio	forte
Cartucho DX 6	preto	Extra forte

Durante a fixação tem de respeitar as distâncias mínimas. Estas podem diferir umas das outras, consoante o produto.

Tenha em atenção as instruções no Manual de instruções do elemento de fixação utilizado, no Manual da Técnica de Fixação Hilti ou no respectivo "Guia técnico da técnica de fixação" Hilti local.

Fixação em betão ou aço

Descrição	Betão	Aço
distência minima ao bordos, do bordo inferior ao elemento de fixação	2,8 in(≥ 70 mm)	≥ 0,6 in(≥ 15 mm)
distência minima segundo o eixo entre elementos de fixação	≥ 3,1 in(≥ 80 mm)	≥ 0,8 in(≥ 20 mm)
Descrição Betão Aço
espressura minima do material base ≥ 3,9 in	(≥ 100 mm)	Observe as indicações no Manual de instruções do eles-mente de fixação!

3.9 Informações relativas às áreas de aplicação

Para obter mais informações sobre as áreas de aplicação, observa a página do produto da Hilti.

	DX 6-F8 DX 6-F10 DX 6-MX
Peso	7,43 lb(3,37 kg)	7,45 lb(3,38 kg)	8,00 lb(3,63 kg)
Comprimento (ferramenta de fixa-ção)	18,7 in(475 mm)	18,7 in(475 mm)	19,1 in(485 mm)
Comprimento (elemento de fixação)	0,5 in ... 2,8 in(13 mm ... 72 mm)	0,5 in ... 2,8 in(13 mm ... 72 mm)	0,5 in ... 2,8 in(13 mm ... 72 mm)
Frequência Tmaxa de fixação re-comendada	700 Fixações/h 700	Fixações/h 700 Fixações/h
Força de compressão necessária	39 Ib ... 45 Ib(174 N ... 200 N)	39 Ib ... 45 Ib(174 N ... 200 N)	39 Ib ... 45 Ib(174 N ... 200 N)
Movimento de contacto	0,7 in(19 mm)	0,7 in(19 mm)	0,7 in(19 mm)
Temperatura ambiente (armazenamento e utilizesação)	5 °F ... 122 °F(-15 °C ... 50 °C)	5 °F ... 122 °F(-15 °C ... 50 °C)	5 °F ... 122 °F(-15 °C ... 50 °C)

	DX 6 IE-L DX 6 IE-XL
Peso	7,56 lb(3,43 kg)	7,67 lb(3,48 kg)
Comprimento (ferramenta de fixa-ção)	21,5 in(547 mm)	23,9 in(607 mm)
Comprimento (elemento de fixação)	0,8 in ... 5,5 in(20 mm ... 140 mm)	0,8 in ... 7,9 in(20 mm ... 200 mm)
Frequência Tmaxa de fixação re-comendada	700 Fixações/h 700 Fixações/h
Força de compressão necessária	39 lb ... 45 lb(174 N ... 200 N)	39 lb ... 45 lb(174 N ... 200 N)
Movimento de contacto	0,7 in(19 mm)	0,7 in(19 mm)
Temperatura ambiente (armazenamento e utilizesação)	5 °F ... 122 °F(-15 °C ... 50 °C)	5 °F ... 122 °F(-15 °C ... 50 °C)

4.1 Bluetooth

Opção: Nos produtos com Bluetooth

Frequência	2 400 MHz ... 2 483,5 MHz
Potência Tmaxa de transmissão radiada	-27,2 dBm

4.2 Informação sobre ruído e vibrações

Os valores acústicos mencionados foram determinados sob as seguintes condições gerais:

Informação sobre vibrações conforme EN 2006/42/EG

Emissão de vibrações

< 8,2 ft/s2(< 2,5 m/s2)

5 Preparação do local de trabalho

5.1 Montar a ferramenta de fixação E

1. Certifique-se de que não há nenhuma fita de cartuchos no interior da ferramenta de fixação.
2. Alinhe as marcas de seta e encaixe o retorno do pistão dentro da carcaça.
3. Introduza a guia de pregos ou o carregador centrado no retorno do pistão.
4. Insira o pistão.
5. Coloque o amortecedor na guia de pregos ou no carregador.
6. Introduza a guia de pregos ou o carregador centrado e não inclinado no retorno do pistão.
7. Rode a guia de pregos ou o carregador no sentido dos ponteiros do relógio até engatar.

A guia de pregos ou o carregador está trancado.

5.2 Proteção anti-queda

AVISO

Risco de ferimentos devido à queda de ferramentas e/ou acessórios!

• Utilize apenas o cabo de segurança para ferramentas Hilti recomendado para o seu produto.
• Antes de cada utilização, verifique o ponto de fixação do cabo de segurança para ferramentas quanto a possíveis danos.

Observe as diretivas nacionais para trabalhos em altura.

Utilize exclusivamente o cabo de segurança para ferramentas Hilti #2261971 como proteção anti-queda para este produto.

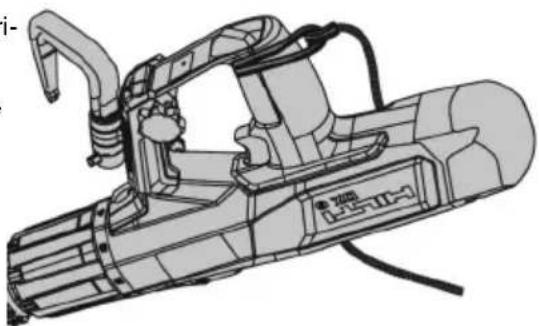

Fixe o cabo de segurança para ferramentas ao produto com o laço como ilustrado na imagem. Verifique se está bem apertado. Fixe o mosquetão a uma estrutura de suporte. Verifique se o mosquetão está bem apertado.

Observe o manual de instruções do cabo de segurança para ferramentas Hilti.

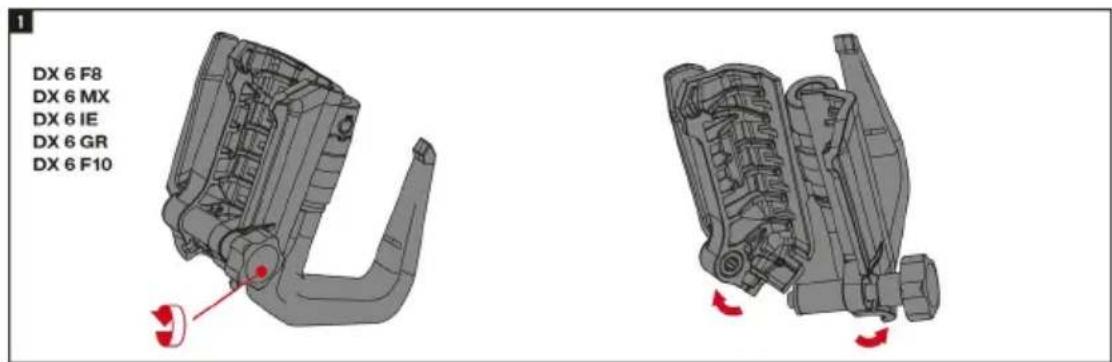

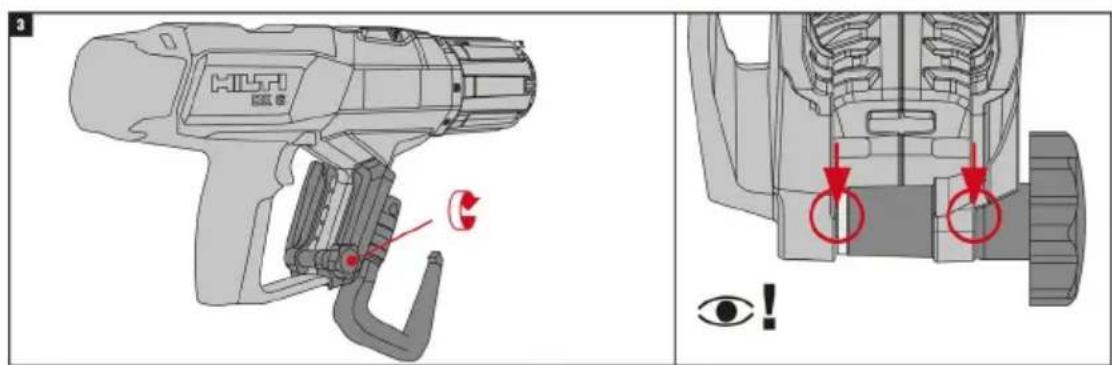

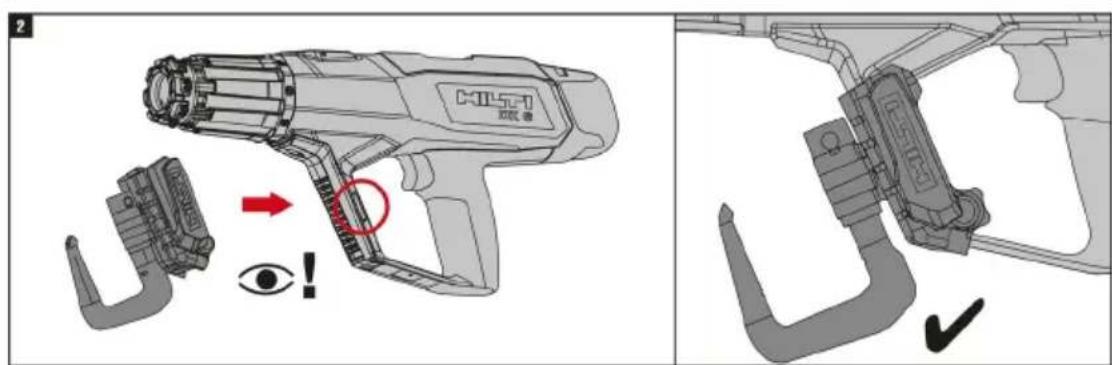

5.3 Gancho de andaime (acessório)

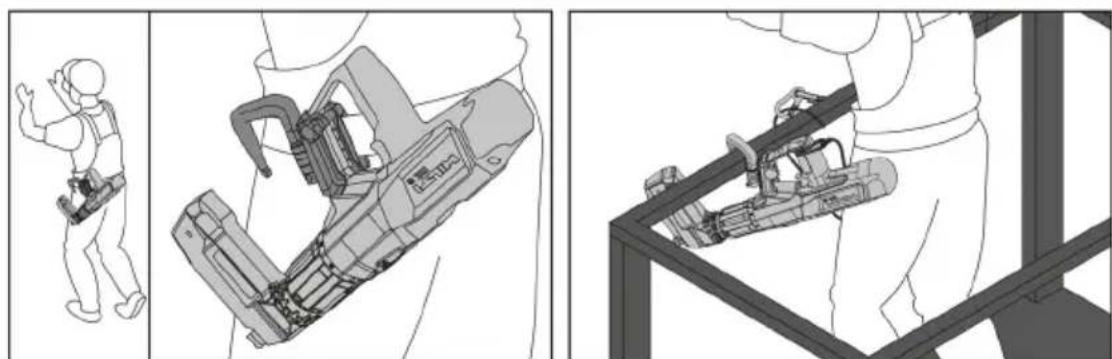

Para engatar por um curto período num corrimão ou num cinto de ferramentas pode montar-se o gancho de andaime Hilti (acessório). Para a montagem, siga as instruções de montagem que vêm junto com o acessório.

Uma cópia das instruções de montagem encontra-se no fim deste Manual de instruções.

A ferramenta de fixação deve ser protegida adicionalmente com o cabo de segurança da ferramenta Hilti.

6 Utilização

AVISO

Risco de ferimentos devido a disparo acidental! Uma ferramenta de fixação carregada pode ficar operacional a qualquer momento. As fixações acidentalmente acionadas podem colocar você e outras pessoas em risco.

• Descarregue sempre a ferramenta de fixação (cartuchos e elementos de fixação), quando interromper o trabalho com a ferramenta de fixação.
• Antes de todos os trabalhos de manutenção, limpeza e preparação, certifique-se de que não se encontram quaisquer cartuchos nem elementos de fixação na ferramenta de fixação.

AVISO

Perigo devido a superfícies quentes! A ferramenta de fixação pode ficar quente devido à utilização.

Use luvas de proteção.

Se, ao inserir a fita de cartuchos, a resistência for anormalmente elevada, verifique se a fita de cartuchos é compatível com esta ferramenta de fixação.

Tenha em atenção as instruções de segurança e as advertências neste Manual de instruções e no produto.

Instruções de segurança

Imagem exemplifica-tiva	Descrição
	Não pressione a ferramenta de fixação contra partes do corpo! Ao comprimir contra uma parte do corpo (p. ex. mão), a ferramenta de fix pode ficar operacional. Desta forma, existe risco de fixação em partes do corpo.
	Não puxe o carregarador ou outras guias de pregos para trás com a maior! Ao puxar o carregarador para trás com a maior, a ferramenta de fixação pod operacional. Desta forma, existe risco de fixação em partes do corpo.

6.1 Carregar a fita de cartuchos 3

• Empurre a fita de cartuchos, com a extremidade delgada para a frente, pela parte de baixo no punho da ferramenta de fixação, até a fita de cartuchos estar totalmente dentro da ferramenta de fixação.

Puxe a fita de cartuchos totalmente inserida, com a mão, por cima, para fora da ferramenta de fixação, até que um cartucho não utilizado se encontre na câmara de cartuchos.

6.2 Carregar a ferramenta de aplicação individual

• Empurre o elemento de fixação para dentro da guia de pregos, a partir da frente, até que a anilha do elemento de fixação seja segurada na guia de pregos.

6.3 Carregar a ferramenta com carregador

Podem aplicar-se elementos de fixação até que o carregador esteja completamente vazio. Se não houver quaisquer elementos de fixação no carregador, deixará de ser possível comprimir totalmente a ferramenta com carregador.

• A partir de três elementos de fixação já no carregador → Pode ser recarregada uma fita com dez elementos de fixação.
• A partir de dois elementos de fixação não no carregador → O indicador de recarga (vermelho) aparece na detecção de pregos.
• Abra o carregador, pressionando o botão de destravamento (fecho do carregador).
• Insira a fita com dez elementos de fixação no carregador.

6.4 Ajustar a potência de fixação 7

Selecione o ajuste da potência de acordo com a aplicação. Comece sempre com a potência mínima de fixação, se não existirem quaisquer valores empíricos.

• 1 = energia mais baixa
• 8 = energia mais alta
• Verifique se a fixação ocorreu corretamente, de acordo com o Manual de instruções do elemento de fixação.

6.5 Aplicar elementos de fixação 3

1. Posicione a ferramenta de fixação.
2. Segure a ferramenta de fixação em ângulo reto contra a superfície de trabalho e pressione-a.
3. Pressione o gatilho para aplicar o elemento de fixação.

6.6 Descarregar a ferramenta de aplicação individual

1. Puxe a fita de cartuchos para cima e para fora da ferramenta de fixação.
2. Retire o elemento de fixação da ferramenta de fixação.

6.7 Descarregar a ferramenta com carregador

1. Puxe a fita de cartuchos para cima e para fora da ferramenta de fixação.
2. Puxe o fecho do carregador para baixo e retire a fita de pregos.

O indicador de limpeza é composto por 5 barras. Cada barra representa 500 fixações.

O indicador de limpeza foi concebido para indicar os intervalos de limpeza corretos quando foram utilizados os seguintes cartuchos:

7 O que fazer em caso de avarias

AVISO

• Não tente fazer a saída de cartuchos da ferramenta de fixação da fita de cartuchos.

AVISO

Perigo devido a superfícies quentes! A ferramenta de fixação pode ficar quente devido à utilização.

Use luvas de proteção.

7.1 A ferramenta de fixação está encravada e não se separa

PERIGO

Risco de ferimentos devido a ferramenta de fixação não protegida! Se a ferramenta de fixação encravar no estado comprimido ou um cartucho não detonar, a ferramenta de fixação pode estar carregada e não protegida. O disparo acidental de uma fixação pode causar ferimentos graves.

• Certifique-se sempre de que a ferramenta de fixação não está apontada para si ou outras pessoas. Retire o dedo do gatilho e não coloque a mão diante da boca da guia de pregos.
• Mantenha uma ferramenta de fixação não protegida sempre sob supervisão.
• Comprima a ferramenta de fixação durante, pelo menos, 10 segundos e volte a soltá-la.
• Retire a ferramenta de fixação da superfície de trabalho.

Preste atenção para que esta não esteja virada para si ou para outras pessoas!

1. Tente puxar a guia de pregos à mão para a posição inicial.

Retire a mão do gatilho e não coloque as mãos diante da boca da ferramenta!

1. Puxe imediatamente a fita de cartuchos para fora da ferramenta de fixação.

Se não for possível remover a fita de cartuchos:

Deixe a ferramenta de fixação arrefecer num local seguro, sob supervisão. - Certifique-se sempre de que a ferramenta de fixação não está apontada para si ou outras pessoas. - Contacte o Centro de Assistência Técnica Hilti.

1. Realize um service da ferramenta. 75

7.2 O cartucho não dispara com a ferramenta de fixação acima da temperatura de funcionamento

Certifique-se sempre de que a ferramenta de fixação não está apontada para si ou outras pessoas!

1. Comprima a ferramenta de fixação durante, pelo menos, 10 segundos e volte a soltá-la.
2. Se o cartucho continua a não detonar, aguarde 10 segundos e retire a ferramenta de fixação da superfície de trabalho.
3. Puxe imediatamente a fita de cartuchos para fora da ferramenta de fixação.

Se não for possível remover a fita de cartuchos:

Deixe a ferramenta de fixação arrefecer num local seguro, sob supervisão. - Contacte o Centro de Assistência Técnica Hilti.

1. Realize um service da ferramenta. 75
2. Coloque o cartucho em segurança.
3. Elimine os cartuchos não detonados.
4. Observe as normas locais de eliminação.
5. Deixe a ferramenta de fixação arrefecer e prossiga o seu trabalho com uma fita de cartuchos nova.

7.3 O cartucho não dispara com a ferramenta de fixação à temperatura de funcionamento.

1. Interrompa imediatamente o trabalho.
2. Descarregue a ferramenta de fixação (cartuchos e elementos de fixação) e desmonte a ferramenta de fixação. 76
3. Verifique a seleção da combinação correta de guias de pregos, pistão, elementos de fixação e cartucho.
4. Verifique o amortecedor, o pistão e as guias de pregos quanto a desgaste e, se necessário, substitua os componentes.
5. Limpe e lubrifique a ferramenta de fixação 76
6. Se o problema persistir após as medidas acima, a ferramenta de fixação não deverá continuar a ser utilizada.
7. Mande verificar e, se necessário, reparar a ferramenta de fixação no Centro de Assistência Técnica Hilti.

Durante o funcionamento regular, ocorre acumulação de sujidade e desgaste de componentes relevantes para o funcionamento da ferramenta.

Execute regularmente o serviço da ferramenta. Em caso de utilização intensiva da ferramenta de fixação, verifique diariamente o pistão e o amortecedor, ou, o mais tardar, após 2500 a 3000 fixações. O intervalo corresponde ao ciclo de limpeza regular da ferramenta de fixação. Os ciclos de manutenção e limpeza baseiam-se numa utilização típica da ferramenta.

O controle de fixações indica o número de fixações realizadas desde a última reposição da indicação de limpeza. Uma barra representa 500 fixações.

Após 30000 fixações, mande efectuar uma manutenção da ferramenta no Centro de Assistência Técnica Hilti.

8 Conservação e manutenção

8.1 Conservação da ferramenta de fixação

Para a limpeza, utilize exclusivamente os acessórios de limpeza fornecidos pela Hilti ou material idêntico. Nunca utilize, para a limpeza, sprays, ar comprimido, limpeza a alta pressão, solventes ou água.

CUIDADO

Risco de danos na ferramenta de fixação! Objetos estranhos podem ficar agarrados à ferramenta de fixação e danificá-la ao serem soltos.

• Evite a entrada de corpos estranhos no interior da ferramenta de fixação.
• Limpe regularmente o exterior da ferramenta de fixação com um pano ligeiramente húmido.

8.2 Manutenção

AVISO

Substâncias perigosas! A sujidade nas ferramentas DX contém substâncias perigosas para a sua saúde.

• Durante a limpeza, não inspire o pó ou sujidade.
• Mantenha os alimentos afastados do pó e da sujidade.
• Lave as mãos antes da limpeza da ferramenta de fixação.
• Limpe a ferramenta de fixação e utilize o spray Hilti de acordo com as especificações no Manual de instruções. Desta forma, evita perturbações de funcionamento.
• Verifique regularmente todas as peças externas da ferramenta de fixação em relação a danos.
• Verifique regularmente o funcionamento de todos os elementos de comando.
• Opere a ferramenta de fixação apenas com cartuchos adequados e com o ajuste da potência recomendado 73.
• Cartuchos errados ou ajustes da potência demasiado altos podem levar a avarias prematuras da ferramenta de fixação.

8.3 Realizar o serviço da ferramenta

Realize um serviço da ferramenta se ocorrerem as seguintes situações:

1. Há ocorrência de oscilações de potência (identificáveis pela profundidade de penetração irregular do elemento de fixação).
2. Ocorrem falhas de detonação do cartucho (o cartucho não é detonado).
3. A faculdade de utilização baixa perceptivelmente.

A pressão de encosto necessária aumenta perceptivelmente. A resistência do gatilho aumenta.

O 'anel de regulação da potência de fixação' é difícil de ajustar. - Já só é possível retirar a fita de cartucho com dificuldade.

1. O controle de fixações indica a necessidade de um serviço da ferramenta.

8.3.1 Desmontar a ferramenta de fixação

AVISO

Risco de ferimentos devido a disparo acidental! Uma ferramenta de fixação carregada pode ficar operacional a qualquer momento. As fixações acidentalmente acionadas podem colocar a si e a outras pessoas em risco.

• Descarregue sempre a ferramenta de fixação (cartuchos e elementos de fixação), quando interromper o trabalho com a ferramenta de fixação.
• Antes de todos os trabalhos de manutenção, limpeza e preparação, certifique-se de que não se encontram quaisquer cartuchos nem elementos de fixação na ferramenta de fixação.
• Pressione e mantenha pressionado o botão de destravamento da guia de pregos.
• Rode a guia de pregos até ao batente, no sentido contrário ao dos ponteiros do relógio.
• Puxe para fora a guia de pregos com o pistão.
• Puxe o pistão para fora da guia de pregos.
• Separe o amortecedor da guia de pregos, dobrando-o para baixo.
• Pressione e mantenha pressionado o botão de destravamento «anel de regulação da potência de fixação».
• Rode o «anel de regulação da potência de fixação» no sentido contrário ao dos ponteiros do relógio, até à posição de desmontagem.
• Puxe o retorno do pistão para fora da carcaça.

8.3.2 Verificar o pistão e o amortecedor 10

AVISO

Risco de ferimentos! Existe risco aumentado de anomalias devido a um amortecedor danificado, um pistão danificado ou uma placa de apoio danificada.

• Verifique o desgaste do amortecedor e do pistão e substitua-os se estiverem danificados.
• Não realize quaisquer modificações no pistão.
• Não tente reparar um pistão danificado, p. ex. lixando a ponta.
• O pistão deve ser substituído nos seguintes casos:
• O pistão está partido. O pistão está muito desgastado (p. ex. quebra da elevação circular circunferencial em forma de anel na ponta do pistão de mais de 90°. Os segmentos do pistão estão fora do sítio ou em falta.
• O pistão está torcido (verificar rolando sobre uma superfície lisa).
• O amortecedor deve ser substituído nos seguintes casos:
• O anel metálico do amortecedor está partido ou solta-se. O amortecedor já não se segura na guia de pregos.
• Por baixo do anel metálico, é visível uma forte abrasão pontual da borracha.

8.3.3 Limpar e lubrificar a ferramenta de fixação 11

Utilize exclusivamente spray Hilti. A utilização de outros lubrificantes pode causar falhas de estruturação ou danificar a ferramenta de fixação.

1. Descarregue a ferramenta de fixação (cartuchos e elementos de fixação) e desmonte a ferramenta de fixação.
2. Limpe os segmentos do pistão com a escova plana fornecida, até que os segmentos do pistão se movam livremente.
3. Limpe o travamento da guia de pregos com a escova plana.
4. Lubrifique o travamento da guia de pregos e limpe-o levemente com um pano.
5. Limpe o interior do retorno do pistão com a escova redonda grande fornecida.
6. Lubrifique o travamento do retorno do pistão interior.
7. Limpe a extremidade posterior do retorno do pistão e os pinos com a escova plana.
8. Lubrifique os pinos e, em seguida, limpe-os levemente com um pano.
9. Limpe a câmara de cartuchos cónica com a escova cónica fornecida.
10. Limpe o compartimento dos cartuchos com a vareta fornecida.

8.3.4 Verificação final da ferramenta de fixação

1. Após efectuar qualquer manutenção, deve verificar se os dispositivos de proteção estão completa e correctamente encaixados e se funcionam em perfeitas condições.
2. Reponha a indicação de limpeza.

9 Problemas com a ferramenta de fixação

Antes de iniciar a eliminação de falhas, certifique-se de que não se encontram cartuchos na ferramenta de fixação. Se não for possível remover os cartuchos, contacte o Centro de Assistência Técnica Hilti.

No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti.

Avaria Causa possível Solutação
Pistão fica preso no material base	Elemento demasiado curto.	Utilizar um elemento mais comprido.
	Elemento sem anilha • Utilizar o demasiada potência de fixação.	elemento com anilha para aplicações emmadeira.
	Demeaniada potência de fixação.	Diminuir a potência de fixação com o «anel de regulação da potência de fixação».
Pressão de encosto necessária augmente	Accumulação de resíduos de combustão.	Realizar o service da ferramenta. Limar a-camera de cartuchos. Inserir fita de cartuchos nova.
Resistência do gatifilho augmente	Accumulação de resíduos de combustão.	Contacte o Centro de Assistência Técnica Hilti.
«Anel de regulação da potência de fixação» dificil de ajustar	Accumulação de resíduos de combustão.	Realizar o service da ferramenta. Limar a-camera de cartuchos. Inserir fita de cartuchos nova.
Elemento de fixação colocado com profundidade insuficiente	Posão Incorrecta do pistão na ferramenta de carregaror (durante o disparo o pistão não está na posão inicial)	Remover a fita de cartuchos e executar o service da ferramenta. Verificar o pistão e o amortecedor. 76.
	Potência de fixação demasiado baixa	Aumentar a potência de fixação no «anel de regulação da potência de fixação».Utilizar cartucho extra forte.
	Ressalto do pistão devido a potência de fixação demasiado elevada.	Diminir a potência de fixação no «anel de regulação da potência de fixação».
O pistão prende no returno do pistão	Pistão danificado.	Substitir o pistão.
	Abrasão do amortecedor no interior do returno do pistão.	Verficar o pistão e o amortecedor; se necessário, substituílos. Procurar um Centro de Assis–tência Técnica Hilti, caso o problema persista.
O pistãopileve no returno do pistão	Acumulação de resíduos de combustão.	Realizar o服务于darramento. Limar a-camera de cartuchos. Inserir fita de cartuchos nova.
	Encravamento devo a sujidade ou fragmentos de betão.	Realizar o服务于darramento. Limar a-camera de cartuchos. Inserir fita de cartuchos nova.
		Se o erro se mantiver, contacto Centro de Assistência Tecnica Hilti.
Aplicação falsa: a ferramenta de fixação foi actuada, mas não foi fixado nenhum el-mento	Posicao Incorrecta do pistão na ferramenta de carregaror (durante o disparo o pistão não está na posicao inicial)	Remover a fita de cartuchos e executar o服务于darramento. Verficar o pistão e o amortecedor.76.
	Ressalto do pistão devo a potência de fixação demasiado elevada.	Diminir a potência de fixação no "anel de regulação da potência de fixação".
Não é possivel actuar a ferramenta de fixação	Ferramenta de fixação não foi completeness押essionada contra o material base.	Pressionar a ferramenta de fixação completeness押essionada contra o material base.
	Carregaror não está carregaro.	Carregaro or carregaror.
	Restos de plácico no carregaror.	Abrir o carregaror e removez a fita de preços e os restos de plácico.
	Posicao Incorrecta do pistão na ferramenta de carregaror (durante o disparo o pistão não está na posicao inicial)	Remover a fita de cartuchos e executar o服务于da ferramenta. Verficar o pistão e o amortecedor.76.
	Prego mal colocado no carregaror.	Recarregar a ferramenta de fixação.
	Guia de preços não corretoamente entgatada.	Rode a guia de preços ou o carregaror, às e ouvir um clique ao encaixar.71
	Ressalto do pistão devo a potência de fixação demasiado elevada.	Diminir a potência de fixação no "anel de regulação da potência de fixação".
O pistãooca preso na guía pregos	Pistão e/ou amortecedor danificado.	Desenroscar o carregaror, verifcar o pistão e o amortecedor, se necessário, substitui-los.
	Restos de plácico no carregaror.	Abrir o carregaror e removez a fita de preços e os restos de plácico.
	Demasiada potência de fixação	Diminir a potência de fixação no "anel de regulação da potência de fixação".
O pistão fica preso na guia pregos	Pistão dobrado devido a fixação sem elemento de fixação	• Evitar fixações falsas. • VerIFICAR a rectão do pistão e se necessário, substituir.
A guia de preços do carregar- dor PRENE	Carregador danificado. • Substitui r o correçador.

9.1 Problemas com elementos de fixação

Avaria Causa possível Solutação
Profundidas de fixação发展目标	Posão Incorrecta do pistão ▶Remover a fita de cartuchos e executar o service da ferramenta. Verificar o pistão e o amote-cedor; se necessário, substitu-los.
	Ferramenta de fixação está demasiado suja.	Limpar a ferramenta de fixação Se necessário,mande verifiar a ferramenta de fixação no Centro de Assistência Técnica Hilti.
	Ressalto do pistão devo a potência de fixação demasiado elevada.	Diminir a potência de fixação no "anel de regulação da potência de fixação".
O prego dobra-se	Material base duro (aço, betão).	Aumentar a potência de fixação no "anel de regulação da potência de fixação". Utilizar um prego mais curto. Utilizar um prego com limite de aplicação mais elevado. No caso de betão: Utilizar DX-Kwik (pré-furação) → consulter "Manual da Técnica de Fixação".
	Agregados duros e/ou grandes no betão.	Utilize o DX-Kwik (pré-furação).
	Ferros da armadura pouco abaixo da superficie de betão.	Efectuar a fixação noutro local.
Elemento de fixação colocá-do sem remate	Elemento errado.	Adapartar o comprimento do el-mentatione fixação à espessura da peça.
	Regulação errada da potência.	Alterar o ajuste da potência na ferramenta de fixação.
	Agregados duros e/ou grandes no betão.	Utilize o DX-Kwik (pré-furação).
Elemento de fixação colocado sem remate	Ferros da armadura pouco abaixo da superficie de betão.	Effectuar a fixação não local.
	Material base duro (aço, betão).	Augmentar a potência de fixação no «anel de regulações da potência de fixação».Utilizar um prego mais curto. Utilizar um prego com limite de aplicação mais elevado. No caso de betão: Utilizar DX-Kwik (pré-furação) → consultar "Manual da Técnica de Fixação".
Betão estalado	Agregados duros e/ou grandes no betão.	Utilize o DX-Kwik (pré-furação).
Cabeça do prego danificada	Demosiada potência de fixação.	Diminuir a potência de fixação com o «anel de regulações da potência de fixação».
	Está montado o pistão errado.	Garanta a combinação correcta de pistão/elemento de fixação.
	Pistão danificado. • Substituir o pistão.
Prego não penetrate o suficiente no material base	Potência de fixação demasiado baixa	Augmentar a potência de fixação no «anel de regulações da potência de fixação».Utilizar cartucho extra forte.
	Limite de aplicação excessido (material base muito duro).	Utilize um prego com limite de aplicação mais elevado.
	Sistema não adequado.	Utilizar umsystema mais forte, como, por ex., DX 76 (PTR).
Prego não se segura no material base	Material base de aço de pouca espessura (4-5 mm)	Utilizar及其他ajuste da potência. Utilizar um prego para materiais base de aço com pouca espessura.
Quebra do prego (ruptura (por corte))	Potência de fixação demasiado baixa	Augmentar a potência de fixação no «anel de regulações da potência de fixação».Utilizar cartucho extra forte.
	Limite de aplicação excessido (material base muito duro).	Utilizar umsystema mais forte como p. ex. DX 76 (PTR) com os respectivos elementos de fixação adequados.
Quebra do prego (com deformação)	Potência de fixação demasiado baixa	Aumentar a potência de fixação no «anel de regulações da potência de fixação». Utilizar cartucho extra forte.
	Limite de aplicação excessido (material base muito duro).	Utilizar umsystema maisforte como p. ex. DX 76 (PTR) com os respectivos elementos de fixação adequados.
	Demasiada potência de fixação.	Diminir a potência de fixação com o «anel de regulações da potência de fixação».
Cabeça do prego perfura o material a fixar	Demasiada potência de fixação	Diminir a potência de fixação no anel de regulações. Utilizar cartuchos mais fracos (cinza titânio).

9.2 Problemas com os cartuchos

Avaria Causa possível Solutação
A fita de cartuchos não é transportada	Fita de cartuchos danificada.	Substituir a fita de cartuchos.
	Ferramenta de fixação está demaisado suja.	• Limpar a ferramenta de fixação • Se necessário,mande vericar a ferramenta de fixação no Centro de Assistência Técnica Hilti.
	Ferramenta de fixação danificada.	• Contacte o Centro de Assistência Técnica Hilti.
	Utilizada fita de cartuchos errada	• Utilize somente fitas de cartu-chos previstas para a ferramen-ta de fixação.
A fita de cartuchos é dificil de-retirar.	Sobrequecimento da ferramenta de fixação.	• Deixar a ferramenta de fixação arrefecer sob constante super-visão. • Em seguida,retirar cuidadosa-mente a fita de cartuchos da ferramenta de fixação.
	Acumulação de resíduos de combustão.	• Realizar o service da ferramen-ta. • Limpar a-camera de cartuchos. • Inserir fita de cartuchos nova.
Não é posível detonar o car-tucho	Cartucho defeituoso.	• Avançar uma fita de cartuchos em um cartucho.
	Ferramenta de fixação suja.	• Realizar o service da ferramen-ta.
A fita de cartuchos derrete	Ao aplicar, a ferramenta de fixação é pressionada durante demasiado tempo.	Retirar a fita de cartuchos e substituir por uma nova. Pressionar durante menos tempo antes de actionar a ferramenta de fixação.
	Frequência de fixação demasiado elevada (ferramenta de fixação demasiado quando).	Parar imeditamente o trabalho. Retirar a fita de cartuchos e fazer a ferramenta de fixação arrefecer. Não exceeda a maior frequência de fixação recomenda (consular o capítulo Caracteristicasológicas).
O cartucho solta-se da fita de cartuchos	Frequência de fixação demasiado elevada (ferramenta de fixação demasiado quando).	Parar imeditamente o workload. Retirar a fita de cartuchos e fazer a ferramenta de fixação arrefecer. Não exceeda a maior frequência de fixação recomenda (consular o capítulo Caracteristicas)."

10 Reciclagem

As ferramentas Hilti são, em grande parte, fabricadas com materiais recicláveis. Um pré-requisito para a reciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita a sua ferramenta usada para reutilização. Para mais informações dirija-se ao Serviço de Componentes Hilti ou ao seu vendedor.

11 Garantia do fabricante

Se tiver dúvidas em relação às condições de garantia, contacte o seu parceiro Hilti local.

Para os estados membros da C.I.P. fora do espaço jurídico da UE e da EFTA, aplica-se o seguinte: Tanto o tipo como o sistema das ferramentas Hilti DX 6 foram testados. Como resultado, a ferramenta exibe a marca de aprovação da PTB, em forma de quadrado, com o número S 1035. Desta forma, a Hilti garante a conformidade com o tipo aprovado.

13 Mais informações

Pode consultar informações mais pormenorizadas sobre Utilização, Tecnologia, Meio ambiente e Reciclagem na seguinte hiperligação: qr.hilti.com/manual?id=2232123&id=2253454

Também pode encontrar esta hiperligação no final da documentação sob a forma de código QR.

Hilti Corporation

LI-9494 Schaan

Tel.: [phone]

Fax: [phone]

www.hilti.group
