Tipo de producto	Clavadora de montaje directo (grapadora)
Marca	Hilti
Modelo	DX 6
Peso	3,37 kg a 3,63 kg según modelo (DX 6-F8, F10, MX, IE-L, IE-XL)
Longitud	475 mm a 607 mm según modelo
Tamaño de las fijaciones	13 mm a 200 mm según modelo
Alimentación	Cartuchos de pólvora Hilti DX 6 (gris titanio, negro) + pila de botón para pantalla
Cadencia de disparo máxima recomendada	700 disparos por hora
Presión de apoyo requerida	174 N a 200 N (39 a 45 lb)
Carrera de implantación	19 mm (0,7 pulg)
Ajuste de potencia	8 niveles (1 = bajo, 8 = máx)
Temperatura de uso	-15 °C a 50 °C (5 °F a 122 °F)
Uso conforme	Fijación en hormigón, acero, ladrillo silicocalcáreo
Conectividad	Bluetooth Low Energy (opcional) para monitoreo y transferencia de datos
Indicador de limpieza	Contador de disparos (5 barras = 2500 disparos) y mantenimiento después de 30 000 disparos o 5 años
Mantenimiento	Limpieza regular con spray Hilti, lubricación, reemplazo de pistón/amortiguador

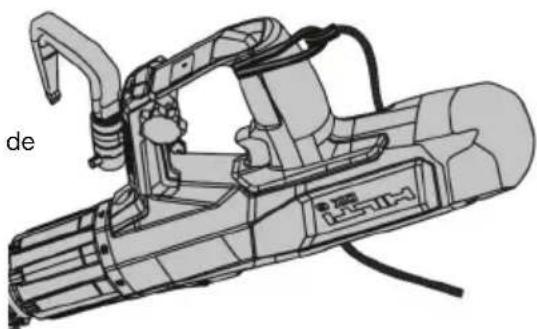

Seguridad	Parada automática, protección anticaídas (correa Hilti), equipos de protección obligatorios
Accesorios compatibles	Cañones intercambiables, cargadores, gancho de andamio, correa portaherramientas
Reparabilidad	Piezas de repuesto disponibles (pistón, amortiguador, etc.), SAT Hilti
Garantía	Garantía del fabricante, contactar al socio Hilti local
Medio ambiente	Reciclable, recogida de aparatos usados por Hilti
Certificación	Certificado C.I.P. (PTB S 1035), CE, UKCA, ANSI A10.3 según país
Manual	92 páginas, disponible en francés y otros idiomas

Preguntas frecuentes - DX 6 HILTI

¿Cómo cargar los cartuchos en el DX 6?

Empuje la tira de cartuchos por su extremo estrecho desde abajo en el mango de la clavadora hasta que esté completamente insertada. Si introduce una tira ya comenzada, retírela por arriba hasta que haya un cartucho sin usar en la cámara de combustión.

¿Cómo ajustar la potencia de disparo?

Presione la tecla de desbloqueo del anillo de ajuste de potencia de disparo y manténgala presionada. Gire el anillo al nivel deseado (1 = energía más baja, 8 = energía más alta). Verifique la fijación después de cada ajuste.

¿Qué hacer si un cartucho no percute?

Asegúrese de que la clavadora no esté apuntando hacia usted o hacia otros. Presione la clavadora durante al menos 10 segundos y dispare de nuevo. Si falla, espere 10 segundos, retire la clavadora de la superficie y saque inmediatamente la tira de cartuchos. Si la tira está atascada, deje enfriar la clavadora bajo vigilancia y contacte al S.A.V. Hilti.

¿Cómo limpiar y mantener la clavadora?

Use exclusivamente spray Hilti. Descargue y desmonte la clavadora. Limpie los segmentos del pistón con el cepillo plano, el bloqueo del cañón, el interior del mecanismo de retorno automático del pistón, la cámara de combustión y el compartimiento de cartuchos con los cepillos suministrados. Lubrique las piezas móviles y luego limpie ligeramente. Ponga a cero el indicador de limpieza después del mantenimiento.

¿Qué EPI usar durante el uso?

Use un casco de protección, gafas de protección, casco antirruido, guantes de protección y zapatos con suela antideslizante. Todas las personas cercanas también deben usar estos equipos.

¿Cómo cambiar el pistón o el amortiguador?

Descargue la clavadora. Presione la tecla de desbloqueo del cañón, gírelo en sentido contrario a las agujas del reloj y sáquelo con el pistón. Tire del pistón fuera del cañón. Separe el amortiguador desalineando el cañón. Verifique el desgaste y reemplace si es necesario. Para el montaje, invierta el procedimiento alineando las marcas.

¿Qué hacer si el pistón queda atascado en el material?

Esto puede deberse a un elemento demasiado corto o una potencia demasiado alta. Use un elemento más largo o con arandela. Reduzca la potencia de disparo con el anillo de ajuste. Si el problema persiste, retire la tira de cartuchos y realice un mantenimiento del aparato.

¿Cómo usar la función Bluetooth?

Descargue la aplicación Hilti correspondiente desde App Store o Google Play. Inicie sesión o cree una cuenta. Siga las instrucciones en pantalla para conectar la clavadora. La función Bluetooth permite monitorear el estado, los ajustes, el número de disparos y la duración de funcionamiento.

¿Cuáles son las distancias mínimas a respetar?

Sobre hormigón: distancia mínima desde los bordes ≥ 70 mm y entre fijaciones ≥ 80 mm. Sobre acero: distancia mínima desde los bordes ≥ 15 mm y entre fijaciones ≥ 20 mm. Respete también el espesor mínimo del material de soporte (≥ 100 mm para hormigón).

¿Dónde encontrar las piezas de repuesto?

Contacte al S.A.V. Hilti o a un distribuidor autorizado. Las piezas disponibles incluyen el pistón, el amortiguador, los cañones, los cargadores y accesorios como el gancho de andamio. Use solo piezas Hilti originales.

MANUAL DE USUARIO DX 6 HILTI

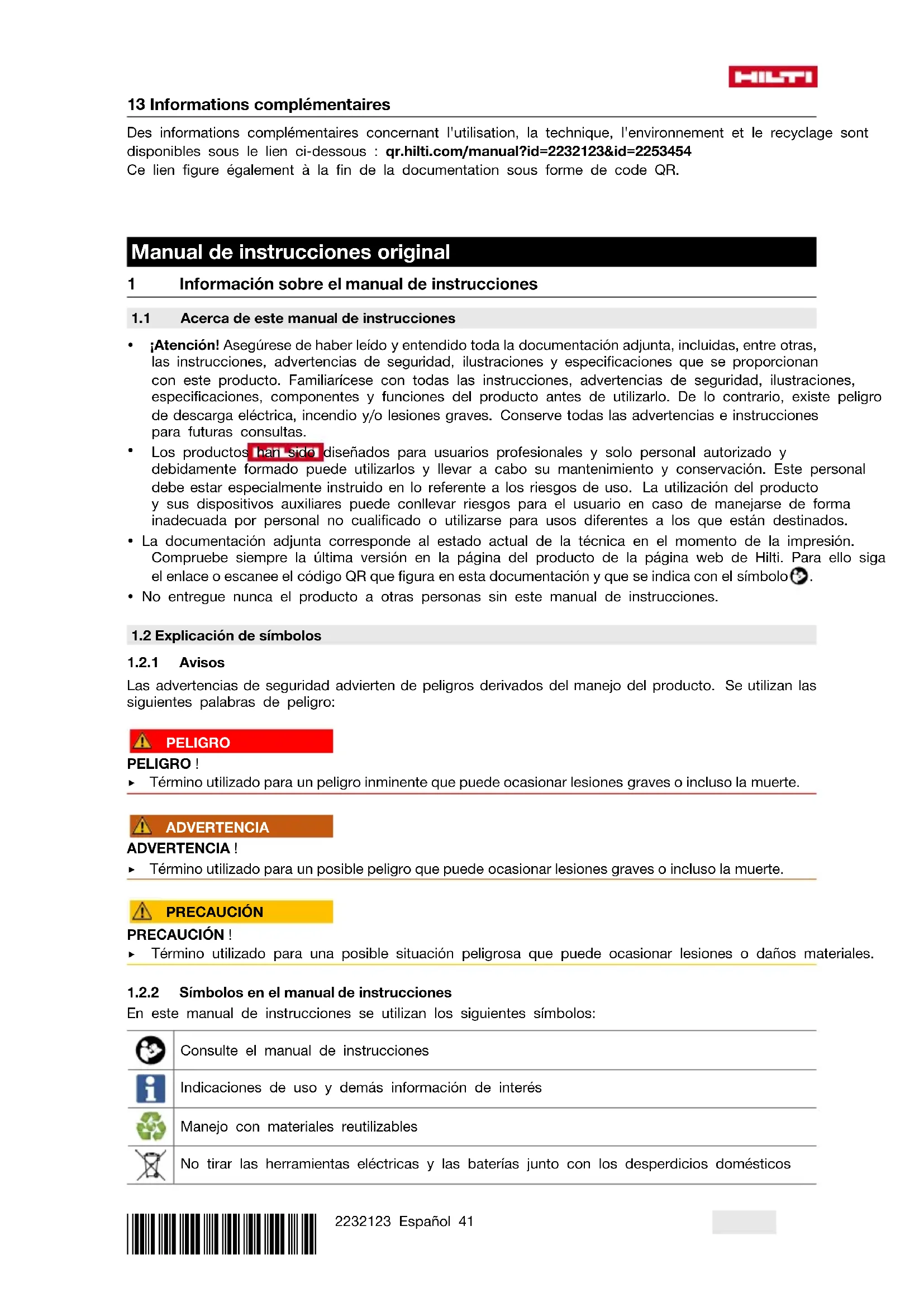

Manual de instrucciones original

1 Información sobre el manual de instrucciones

1.1 Acerca de este manual de instrucciones

• ¡Atención! Asegúrese de haber leído y entendido toda la documentación adjunta, incluidas, entre otras, las instrucciones, advertencias de seguridad, ilustraciones y especificaciones que se proporcionan con este producto. Familiarícese con todas las instrucciones, advertencias de seguridad, ilustraciones, especificaciones, componentes y funciones del producto antes de utilizarlo. De lo contrario, existe peligro de descarga eléctrica, incendio y/o lesiones graves. Conserve todas las advertencias e instrucciones para futuras consultas.
• Los productos han sido diseñados para sistemas profesionales y solo personal autorizado y debidamente formado puede utilizar y llevar a cabo su mantenimiento y conservación. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso. La realización del producto y sus dispositivos auxiliares puede conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal no cualificado o utilizarse para usos diferentes a los que están destinados.
• La documentación adjunta corresponde al estado actual de la técnica en el momento de la impresión. Compruebe siempre la última versión en la página del producto de la página web de Hilti. Para ello siga el enlace o escanee el código QR que figura en esta documentación y que se indica con el símbolo.
• No entregue nunca el producto a otras personas sin este manual de instrucciones.

1.2 Explicación de símbolos

1.2.1 Avisos

Las advertencias de seguridad advierten de peligros derivados del manejo del producto. Se utilizan las siguientes palabras de peligro:

PELIGRO

¡PELIGRO!

Término utilizado para un peligro inminente que pueda ocasionar lesiones graves o incluso la muerte.

ADVERTENCIA

¡ADVERTENCIA!

Término utilizado para un posible peligro que pueda ocasionar lesiones graves o incluso la muerte.

PRECAUCIÓN

¡PRECAUCIÓN!

• Término utilizado para una posible situación peligrosa que pueda ocasionar lesiones o daños materiales.

1.2.2 Símbolos en el manual de instrucciones

En este manual de instrucciones se utilizan los siguientes símbolos:

Consulte el manual de instrucciones

Indicaciones de uso y demás información de interés

Manejo con materiales reutilizables

No tirar las herramientas eléctricas y las baterías junto con los desechos domésticos

1.2.3 Símbolos en las figuras

En las figuras se utilizan los siguientes símbolos:

2	Estos númeroos hacer referencia a la figura correspondiente incluida al principio de este manual de instructuciones.
3	La numeración describe elorden de los pasos de trabajo en laImagen y puede ser diferente de los pasos descriños en el texto.
11	En la figura Vista general se utilizes númeroos de posición y los númeroos de la leyenda está explicados en el apartado Vista general del producto.
●!	Preste especial atencion a este-symbolo cuando utilize el producto.

1.3 Símbolos en dirección del producto

1.3.1 Símbolos

Además, se utilizan los siguientes símbolos:

Si está en el producto, significa que el organismo de certifications lo ha certifyado para el mercado existadounidense y canadiense según las normas vigentes.

Advertencia de piezas pequeñas que pueda tragarse (pilas de botón)

1.3.2 Señales prescriptivas

En el producto se utilizan las siguientes señales prescriptivas:

!	jATENCIón! Tenga en cuenta lasindicaciones.
	Utilizar protección para lackeza
	Utilizar protección para los ojos
	Utilizar protección para los oídos

1.3.3 Indicadores de la pantalla

Estate equivalente de la batería. Cuando la batería está descargada aparece el symbolo de advertencia.
2	El symbolo de advertencia indica que debeLTEarse a caboelmantimiento. Aparecetras 5 años, 30000fijaciones o cuando la batería está descargada. Nuestra recomendación:Dirijasea su Servicio Técnico de Hilti.
3	Elcontador del fijaciones indica cuando estáprevisto elsiguiente service demantimiento. Paraarlo, se muestra un segmento que incluye 500fijaciones. En total hay 5 segmentos,queequivalen a 2500fijaciones.
8	Este symbolo indica si elBluetooth estáconectado. Si el symbolo noaparece enla pantalla,significaqueelBluetooth estádesconectado.

1.4 Adhesivo en el producto/embalaje

ADVERTENCIA

AVERTISSEMENT

Tenga en cuenta las advertencias al manipular pilas de botón. 45

1.5 Información del producto

Los productos han sido diseñados para usuarios profesionales y solo personal autorizado y debidamente formado puede utilizar y llevar a cabo su mantenimiento y conservación. Este personal debe estar especialmente instruido en lo referente a los riesgos de uso. La realización del producto y sus dispositivos auxiliares puede conllevar riesgos para el usuario en caso de manejarse de forma inadecuada por personal no cualificado o utilizarse para usos diferentes a los que están destinados.

La denominación del modelo y el número de serie están indicados en la placa de identificación.

• Escriba el número de serie en la tabla. Necesitará los datos del producto para realizar consultas a nuestros representantes o al Departamento de Servicio Técnico.

Datos del producto

Fijadora DX 6
Generación 01
N.° de série

2 Seguridad

2.1 Indicaciones de seguridad

Indicaciones básicas de seguridad

¡ADVERTENCIA! Lea con atención todas las instrucciones e indicaciones de seguridad. Si no se respetan las instrucciones e indicaciones de seguridad, pueden producirse lesiones de gravedad. Conserve todas las instrucciones e indicaciones de seguridad para futuras consultas.

No efectúe manipulaciones o modificaciones en la fijadora. - Utilice siempre fijadoras, equipos (bases, guías de clavos, cargadores, pistones y accesorios) y consumibles (elementos de fijación y cartuchos) compatibles entre sí. - Compruebe que la fijadora y los accesorios no presentan daños.

• Los componentes móviles deben funcionar correctamente y no estar atascados. Tenga en cuenta las indicaciones de este manual de instrucciones acerca de la limpieza y la lubricación.
• Para garantizar un correcto funcionamiento de la fijadora, todos los componentes deben estar correctamente montados. Las piezas dañadas deben repararse o sustituirse de forma pertinente por el Servicio Técnico de Hilti si no se especifica lo contrario en el manual de instrucciones.
• Emplee exclusivamente cartuchos Hilti DX u otros cartuchos adecuados que cumplan con los requisitos mínimos de seguridad.

• Utilice la fijadora exclusivamente para las aplicaciones definidas en el apartado relativo al uso debido.
• No coloque elementos de fijación en una superficie de trabajo no adecuada, por ejemplo, en materiales demasiado finos, demasiado duros o demasiado quebradizos. El uso de estos materiales podría provocar la rotura o astillamiento del elemento de fijación o una inserción incorrecta del mismo. Ejemplos de materiales inapropiados:

las juntas de soldadura en acero, el hierro fundido, el vidrio, el mármol, el plástico, el bronce, el latón, el cobre, los materiales aislantes, el ladrillo hueco, el ladrillo cerámico, la chapa fina (<4 mm) y el hormigón poroso. Observe el «Manual de técnica de fijación» Hilti o la correspondiente «Guía técnica de fijación» Hilti local. Asimismo, observe siempre el manual de instrucciones del elemento de fijación que tiene previsto utilizar.

Requisitos para el usuario

Solo puede utilizar o reparar esta fijadora si está autorizado y se le ha instruido en lo referente a los posibles riesgos. - Utilice su equipo de protección individual durante el uso.

• Lleve gafas protectoras adecuadas y casco de protección.
• Utilice guantes de protección. La fijadora puede calentarse bajo el funcionamiento.
• Utilice protección para los oídos. La ignición de una carga propulsora puede dañar el oído.
• Utilice calzado antideslizante.

Seguridad en el lugar de trabajo

• Mantenga el lugar de trabajo ordenado. Mantenga el entorno de trabajo despejado de objetos que puedan ocasionar lesiones. El desorden en la zona de trabajo puede provocar accidentes.
• Ilumine bien la zona de trabajo y asegure una ventilación adecuada en los espacios cerrados.

Seguridad de las personas

No presione nunca la fijadora contra su mano u otra parte del cuerpo. No oriente nunca la fijadora hacia otras personas. No presione la fijadora con la mano en el cargador o en la guía de clavos, el pistón o la guía del pistón, o en un anclaje colocado. Al presionar la fijadora con la mano es posible que se prepare para funcionar, incluso cuando no haya montada una guía de clavos. Si esto ocurre, existe el riesgo de que usted u otras personas sufran lesiones graves. - Todas las personas que se encuentren cerca deben llevar protección para los oídos, para los ojos y un casco. Permanezca atento, preste atención durante el trabajo y utilice la herramienta de montaje directo con prudencia. No utilice la fijadora si está cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. Finalice inmediatamente el trabajo si siente dolor o cualquier otra molestia. Un momento de descuido al utilizar la fijadora podría producir graves lesiones. Evite adoptar malas posturas. Procure que la postura sea estable y manténgase siempre en equilibrio. Al accionar la fijadora, mantenga siempre los brazos ligeramente doblados y nunca estirados. - Mientras se está trabajando, mantenga alejadas del radio de acción de la herramienta a otras personas, especialmente a los niños.

Manipulación y realización segura de las herramientas de montaje directo

• Utilice la fijadora únicamente para su uso previsto y en perfecto estado, y no la utilice para fines no previstos. No utilice la fijadora en lugares donde exista peligro de incendio o explosión.
• Antes de colocar los elementos de fijación, asegúrese de que nadie se encuentra detrás del componente en la dirección de fijación en la que se instalarán los elementos de fijación. Peligro por elementos de fijación que puedan romperse.
• Asegúrese de que la boca de la fijadora no apunte en ningún momento hacia usted o hacia otras personas. Sujete la fijadora solo por las superficies de agarre previstas.
• Mantenga las superficies de agarre secas, limpias y sin residuos de aceite o grasa.
• Accione el gatillo solo cuando la fijadora esté totalmente presionada contra la superficie de trabajo y perpendicular a esta.
• Antes de comenzar a trabajar, compruebe el ajuste de energía seleccionado.

Coloque elementos de fijación en la superficie de trabajo a modo de prueba.

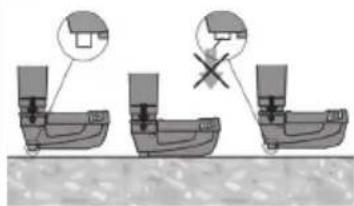

• Sujete siempre la fijadora en ángulo recto respecto a la superficie de trabajo durante la fijación. De esta forma, se reduce el riesgo de que el elemento de fijación se desvíe con respecto a la superficie de trabajo.

No introduzca elementos de fijación en orificios existentes, a menos que Hilti lo recomiende. No instale elementos de fijación ya realizados, ya que existe riesgo de lesiones. Utilice un nuevo elemento de fijación. No intente fijar un elemento de fijación que no haya quedado suficientemente introducido la primera vez. El elemento de fijación podrá romperse. Vigile la fijadora cargada en todo momento. - Descargue siempre la fijadora (cartucho y elementos de fijación) antes de efectuar trabajos de limpieza, reparación o mantenimiento, al cambiar la guía clavos, antes de interrumpir el trabajo y antes de guardarla. Transporte y almacene la fijadora en el maletín de Hilti previsto para tal fin. - Guarde las fijadoras que no se utilicen descargadas, en un lugar seco y seguro donde los niños no puedan acceder. - Coloque siempre la fijadora sobre superficies de trabajo planas, lisas y despejadas que puedan sostener su peso. Respete las distancias con respecto al borde y las distancias entre elementos de fijación requeridas (véase el capítulo Distancias mínimas 48). - Antes de realizar la fijación, compruebe si hay cables eléctricos, conductos de agua o conductos de gas en la superficie de trabajo. - Para obtener información más detallada, solicite el Hilti «Manual de técnica de fijación» o la Hilti «Guía técnica de fijación» local correspondiente en su tienda Hilti.

Medidas de seguridad térmicas

No sobrepase la frecuencia de fijación máxima recomendada en el capítulo Datos técnicos. Si se produce el sobrecalentamiento de la fijadora, o en caso de que las tiras de cartuchos se deformen o se fundan, retire la tira de cartuchos y deje que la fijadora se enfríe. No desmonte la fijadora si está caliente. Deje que la fijadora se enfríe.

Peligro de explosión de los cartuchos

• Utilice exclusivamente cartuchos homologados y autorizados para la fijadora. Retire la tira de cartuchos cuando haga un descanso, cuando termine el trabajo con la fijadora o cuando la vaya a transportar. No intente sacar elementos de fijación o los cartuchos a la fuerza de la banda del cargador o de la fijadora.
• Almacene los cartuchos no utilizados en un lugar cerrado y de acuerdo con las instrucciones de almacenamiento para cartuchos para fijadoras accionadas con pólvora (por ejemplo, lugares secos, con una temperatura de entre 5 °C y 25 °C). No deje tiradas en cualquier sitio las tiras de cartucho no utilizados o parcialmente utilizados. Recoja las tiras de cartucho usadas y guárdelas en un lugar adecuado. Observe todas las indicaciones sobre seguridad, manejo y almacenamiento que figuran en la hoja técnica de seguridad de los cartuchos.

2.2 Manipulación y utilización segura de las herramientas alimentadas por pilas de botón

No ingiera nunca pilas de botón. La ingestión de pilas de botón puede causar quemaduras internas graves e incluso la muerte en un plazo de dos horas. Asegúrese de mantener las pilas fuera del alcance de los niños. Ante la sospecha de que una pila de botón haya sido ingerida o introducida en otro orificio corporal, llame a un centro toxicológico local para obtener información sobre el tratamiento adecuado. - Cuando cambie la pila de botón, asegúrese de que se sustituya correctamente. Asegúrese de que la pila de botón está insertada correctamente según la polaridad (+ y -). Existe peligro de explosión. Cierre siempre el compartimento de la pila de botón por completo. Si el compartimento de la pila de botón no puede cerrarse de forma segura, cese de utilizar el producto y retire la pila de botón. Mantenga la pila de botón fuera del alcance de los niños. No mezcle pilas de botón nuevas y usadas, ni pilas de diferentes marcas o tipos, como pilas alcalinas, de zinc-carbono o recargables. - Utilice únicamente las pilas de botón que se indican en este manual de instrucciones. No utilice otras pilas de botón ni otra fuente de alimentación. Las pilas de botón no recargables no deben recargarse. Podrán perder sus propiedades de estanqueidad, explotar o incendiarse y causar daños personales.

No fuerce la descarga, la carga, el desmontaje ni la combustión de la pila de botón. No caliente la pila de botón por encima de la temperatura máxima especificada por el fabricante. De lo contrario, existe riesgo de lesiones por fuga de gas o explosión, que puede provocar quemaduras químicas. Retire las pilas de botón de los productos que no vaya a utilizar durante un largo periodo de tiempo y recíclelas o deséchelas inmediatamente de acuerdo con la normativa local. NO tire las pilas de botón a la basura doméstica ni las incinere. Retire las pilas de botón usadas y recíclelas o deséchelas inmediatamente de acuerdo con la normativa local. Mantenga las pilas de botón fuera del alcance de los niños. NO tire las pilas de botón a la basura doméstica ni las incinere. Las pilas de botón descargadas pueden perder sus propiedades de estanqueidad, lo que puede dañar el producto o provocar lesiones personales. Las pilas de botón usadas pueden causar lesiones graves o incluso la muerte. No trate las pilas de botón usadas con menos cuidado que las nuevas. No deje que las pilas de botón dañadas entren en contacto con el agua. El litio expulsado del interior de las pilas puede arder en contacto con el agua, lo que entraña un riesgo de incendios, explosiones o lesiones.

3 Descripción

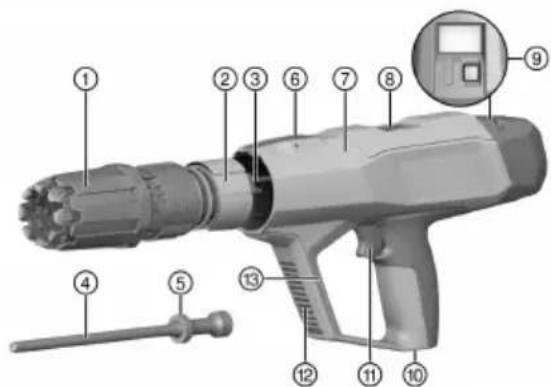

3.1 Vista general del producto (fijadora) 1

① Anillo de ajuste de la energía de fijación ② Casquillo guía ③ Guía de retorno del pistón ④ Pistón ⑤ Aros del pistón ⑥ Tecla de desbloqueo «Anillo de ajuste de la energía de fijación» ⑦ Carcasa ⑧ Compartimento de cartuchos (expulsión) ⑨ Tecla de control de la pantalla

→ DX6 con tecla de control roja → DX6 con NFC: tecla de control negra

⑩ Compartimento de cartuchos (inserción) ⑪ Gatillo ⑫ Rejillas de ventilación ⑬ Interfaz de montaje para accesorios ⑭ Superficies de agarre

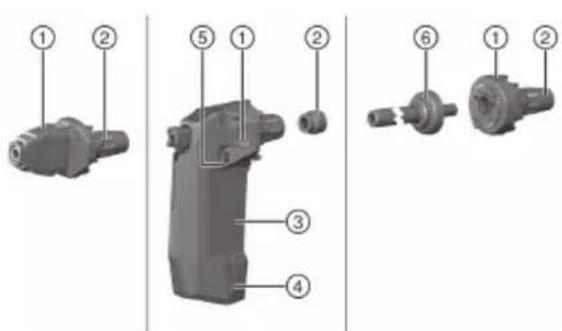

3.2 Vista general del producto (guía clavos) 2

① Tecla de desbloqueo (guía para clavos) ② Arandela de retén ③ Cierre del cargador ④ Tecla de desbloqueo (cierre del cargador) ⑤ Detección de clavos con indicador de recarga (rojo) ⑥ Boquilla del guía clavos intercambiable

3.3 Elementos de manejo de la fijadora

En la fijadora se encuentran los siguientes elementos de manejo:

	Tecla de desbloqueo «Anillo de ajuste de la energia de fijación» La tecla bloquea el «anillo de ajuste de la energia de fijación» ofleeta para descmountar la guía de returno del pistón.
	Tecla de desbloqueo de la guía para clavos (A)Esta tecla desbloquea la guía para clavos (herramienta fijadora individual y cargador) para sustituir la guía para clavos o limpiar fijadora. Tecla de desbloqueo del cierre del cargador (B)Esta tecla desbloquea el cierre del cargador para insertar los elementos de fijación.

3.4 Uso conforme a las prescripciones

El producto descrito es una fijadora de clavos para la colocación de pernos, elementos de fijación y clavos endurecidos en hormigón, acero y piedra arenisca calcárea.

El producto debe utilizarse en combinación con el equipamiento adecuado para la fijadora. Las guías para clavos, el pistón y los elementos de fijación deben ser compatibles entre sí.

El producto debe utilizarse solo con piezas de repuesto y accesorios de Hilti, así como cartuchos y elementos de fijación de Hilti u otros cartuchos o elementos de fijación diferentes adecuados.

3.5 Bluetooth

Opción: En los productos equipados con Bluetooth

La marca nominativa Bluetooth, así como los símbolos gráficos (logos), son marcas comerciales registradas y propiedad de Bluetooth SIG, Inc. El uso de estas marcas nominativas/símbolos gráficos por parte de Hilti Aktiengesellschaft se realiza bajo licencia.

Bluetooth es una transferencia de datos inalámbrica con la que dos productos compatibles con Bluetooth se pueden unir a corta distancia.

Este producto está equipado con un módulo Bluetooth Low Energy. El módulo permite la comunicación y la transferencia de datos con teléfonos móviles y Hilti Gateways. El módulo se utiliza para comprobar el estado del producto y la transferencia de ajustes y datos, y puede enviar características de los datos, como la ubicación del terminal receptor, la duración, el número total de aplicaciones, el número de aplicaciones durante el intervalo y la fecha de la transferencia.

Si desea obtener información sobre las funciones ofrecidas, consulte la correspondiente aplicación de Hilti.

3.5.1 Transferencia de datos mediante Bluetooth

Puede modificar el intervalo de transferencia de datos en función de la fuente de energía disponible en el producto. El alcance puede variar mucho según las condiciones exteriores, teniendo en cuenta la herramienta de recepción utilizada. En los espacios cerrados y a través de obstáculos, el alcance disminuye significativamente. Dependiendo del entorno, pueden ser necesarios varios intervalos de transmisión para detectar el producto. Si no se detecta el producto, compruebe lo siguiente:

¿La separación respecto al terminal móvil es demasiado grande?

→ Reduzca la distancia entre el terminal móvil y el producto.

3.5.2 Instalación y ajuste de la aplicación

Para utilizar las funciones de conectividad, primero debe instalar la aplicación Hilti correspondiente.

(1.) Cargue la aplicación desde la tienda de aplicaciones correspondiente (Apple App Store, Google Play Store).

Se requiere una cuenta de usuario en la tienda de aplicaciones correspondiente.

(2.) Al abrir la aplicación por primera vez, inicie sesión con su cuenta o regístrese. (3.) La pantalla de su terminal móvil le guiará a través de todos los pasos adicionales para conectar el producto al terminal móvil.

Además, tenga en cuenta las indicaciones generales de manejo de la aplicación para obtener una mayor visión general del proceso de conexión y las instrucciones.

3.6 Información sobre la aplicación

Para obtener más información sobre la aplicación, descargarla o ponerla en marcha, escanee el código QR que se encuentra en el maletín de la herramienta.

3.7 Requisitos para los cartuchos

ADVERTENCIA

Riesgo de lesiones por explosión inesperada. En los cartuchos que no respeten los requisitos mínimos de seguridad, puede formarse depósitos de pólvora no quemada. Por este motivo, puede producirse una explosión repentina que cause graves heridas al usuario y a las personas a su alrededor.

• Utilice exclusivamente cartuchos que cumplan los requisitos mínimos de seguridad de las correspondientes regulaciones locales.
• Cumpla con los intervalos de mantenimiento y encargue regularmente la limpieza de la fijadora a Hilti Service.

Emplee exclusivamente los cartuchos DX de Hilti enumerados en la suma tabla u otros cartuchos adecuados que cumplan con los requisitos mínimos de seguridad:

• En los países miembros de la UE y la EFTA, los cartuchos deben contar con la homologación CE y presentar la marca CE.
• Para el Reino Unido, los cartuchos deben contar con la homologación UKCA y presentar la marca UKCA.
• En Estados Unidos, los cartuchos deben cumplir con las disposiciones de la norma ANSI A10.3-2020.
• En los países extracomunitarios miembros de C.I.P., los cartuchos deben contar con una autorización C.I.P. para la fijadora DX realizada.
• En el resto de países, los cartuchos deben haber superado el ensayo de residuos según la norma EN 16264 y presentar la correspondiente declaración del fabricante.

Cartuchos

Denominación de pedido Color Potencia
Cartucho DX 6	gris titanio	alta
Cartucho DX 6	negro Muy fuerte

3.8 Distancias mínimas y con el borde

Para la fijación, deben respetarse las distancias mínimas pertinentes, que pueden diferir en cada producto.

Observe siempre las indicaciones de uso del manual de instrucciones del elemento fijador utilizado, del Hilti Manual de técnica de fijación o de la Hilti «Guía técnica de fijación» local correspondiente.

Fijación en hormigón o acero

Descripción	Hormigón	Acero
Distancia minimo con respecto al borde desde el borde de la superficie de trabajo hasta el elemento de fijación	≥12,8 in(≥70 mm)	≥0,6 in(≥15 mm)
Descripción Hormigón Acero
Distancia最小ima entre ejes de los elementos de fijación	≥3,1 in(≥80 mm)	≥0,8 in(≥20 mm)
Grosor最小imo de la superficie de trabajo ≥3,9 in	(≥100 mm)	Observe las indicaciones del manual de instructcciones del.elemento del fijación.

3.9 Información sobre los ámbitos de aplicación

Para obtener más información sobre los ámbitos de aplicación, consulte la página del producto Hilti.

4 Datos técnicos

	DX 6-F8 DX 6-F10 DX 6-MX
Peso	7,43 lb(3,37 kg)	7,45 lb(3,38 kg)	8,00 lb(3,63 kg)
Longitud (fijadora)	18,7 in(475 mm)	18,7 in(475 mm)	19,1 in(485 mm)
Longitud (elemento de fijación)	0,5 in ... 2,8 in(13 mm ... 72 mm)	0,5 in ... 2,8 in(13 mm ... 72 mm)	0,5 in ... 2,8 in(13 mm ... 72 mm)
Frecuencia de fijación máximo re-comendada	700 Fijaciones/h 700	Fijaciones/h 700	Fijaciones/h
Fuerza de apriete necesaria	39 Ib... 45 Ib(174 N ... 200 N)	39 Ib... 45 Ib(174 N ... 200 N)	39 Ib... 45 Ib(174 N ... 200 N)
Recorrodo de presión	0,7 in(19 mm)	0,7 in(19 mm)	0,7 in(19 mm)
Temperatura ambiente (almacena-miento y aplicación)	5 °F ... 122 °F(-15 °C ... 50 °C)	5 °F ... 122 °F(-15 °C ... 50 °C)	5 °F ... 122 °F(-15 °C ... 50 °C)

	DX 6 IE-L DX 6 IE-XL
Peso	7,56 lb(3,43 kg)	7,67 lb(3,48 kg)
Longitud (fijadora)	21,5 in(547 mm)	23,9 in(607 mm)
Longitud (elemento de fijación)	0,8 in ... 5,5 in(20 mm ... 140 mm)	0,8 in ... 7,9 in(20 mm ... 200 mm)
Frecuencia de fijación máximo re-comendada	700 Fijaciones/h 700 Fijaciones/h
Fuerza de apriete necesaria	39 lb... 45 lb(174 N ... 200 N)	39 lb... 45 lb(174 N ... 200 N)
Recorrodo de presión	0,7 in(19 mm)	0,7 in(19 mm)
Temperatura ambiente (almacena-miento y aplicación)	5 °F ... 122 °F(-15 °C ... 50 °C)	5 °F ... 122 °F(-15 °C ... 50 °C)

4.1 Bluetooth

Opción: En los productos equipados con Bluetooth

Frecuencia	2.400 MHz ... 2.483,5 MHz
Potencia de transmisión radiada maximal	-27,2 dBm

4.2 Información sobre ruidos y vibraciones

Los valores de emisión de ruidos se han medido con las condiciones siguientes:

Información sobre vibraciones de acuerdo a la norma EN 2006/42/EG

Emission de vibraciones

< 8,2 ft/s2(< 2,5 m/s2)

5 Preparación del trabajo

5.1 Montaje de la fijadora 3

1. Asegúrese de que no haya ninguna tira de cartuchos en la fijadora.
2. Alinee las marcas de flechas y coloque la guía de retorno del pistón en la carcasa.
3. Introduzca la guía para clavos o el cargador centrado en la guía de retorno del pistón.
4. Coloque el pistón.
5. Coloque la arandela de retén en la guía para clavos o el cargador.
6. Introduzca la guía para clavos o el cargador centrado y sin torcerse en la guía de retorno del pistón.
7. Gire la guía para clavos o el cargador en sentido horario hasta que encaje.
8. La guía para clavos o el cargador está bloqueada.

5.2 Protección frente a caídas

ADVERTENCIA

Riesgo de lesiones por caída de herramientas o accesorios.

• Utilice únicamente la correa de amarre para herramientas Hilti recomendada para su producto.
• Antes de cada uso, compruebe que el punto de fijación de la correa de amarre para herramientas no presente posibles daños.

Tenga en cuenta las directivas nacionales para trabajo en altura.

Para este producto, utilice únicamente como protección frente a caídas la correa de amarre para herramientas Hilti #2261971.

Fije la cuerda de amarre para herramientas con la correa del producto como se muestra en la figura. Compruebe que quede fijada de forma segura. Fije el mosquetón a una estructura portante. Compruebe que el mosquetón quede fijado de forma segura.

Tenga en cuenta el manual de instrucciones de la cuerda de amarre para herramientas Hilti.

5.3 Colgador de andamio (accesorio)

El colgador de andamio Hilti (accesorio) puede montarse para la fijación temporal a una barandilla o a un cinturón de herramientas. Para el montaje, siga las instrucciones de montaje que se incluyen con el accesorio.

Encontrará una copia de las instrucciones de montaje al final de este manual de instrucciones.

La fijadora debe asegurarse adicionalmente con la cuerda de amarre para herramientas Hilti.

6 Manejo

ADVERTENCIA

Riesgo de lesiones por el disparo inesperado. Si la fijadora está cargada, puede prepararse para funcionar en cualquier momento. El disparo inesperado de fijaciones puede ponerle en peligro a usted y a otras personas.

Siempre que interrumpa el trabajo con la fijadora, descárguela (cartuchos y elementos de fijación). - Antes de realizar tareas de mantenimiento, limpieza y ajuste, asegúrese de que no hay ningún cartucho ni elemento de fijación en la fijadora.

ADVERTENCIA

¡Peligro por superficies calientes! La fijadora puede calentarse por el uso.

• Utilice guantes de protección.

Si la resistencia al insertar la tira de cartuchos es más elevada de lo habitual, compruebe si la tira de cartuchos es compatible con esta fijadora.

Observe las indicaciones y advertencias de seguridad en este manual de instrucciones y en el producto.

Indicaciones de uso para garantizar la seguridad

Imagen de ejemplo Descripción
	No presione la fijadora contra partes del cuerpo. Al ejercer presión sobre una parte del cuerpo (por ejemplo, la mano), la fel puede entrada en funcionaimiento. De este modo, existe el peligro de que se effectuén fijaciones en partes del cuerpo.
	No retire el cargador u otheras guías para clavos con la mano. Al retiring el cargador con la mano, es possible que la fijadora entree en fun# mentejo. De este modo, existe el peligro de que se efectuien fijaciones en p# del cuerpo.

6.1 Carga de tiras de cartuchos 6

• Introduzca en la empuñadura la tira de cartuchos con el extremo estrecho por delante desde abajo, hasta que la tira de cartuchos esté completamente insertada en la fijadora.

Si coloca una tira de cartuchos deteriorada:

Extraiga de forma manual la tira de cartuchos introducida completamente de la fijadora por la parte superior hasta que un cartucho sin utilizar se incluya en el cargador de cartuchos.

6.2 Carga de la herramienta fijadora individual 4

• Introduzca el elemento de fijación desde delante en la guía para clavos hasta que la arandela del elemento de fijación quede sujeta en la guía para clavos.

6.3 Carga de la herramienta fijadora con cargador 5

Se pueden colocar elementos de fijación hasta que el cargador esté completamente vacío. Si no hay ningún elemento de fijación en el cargador, ya no se puede ejercer presión completa sobre la herramienta fijadora con cargador.

• A partir de tres elementos de fijación en el cargador → Se puede recargar una tira de diez elementos de fijación.
• A partir de dos elementos de fijación en el cargador → El indicador de recarga (rojo) aparece en la detección de clavos.
• Abra el cargador pulsando la tecla de desbloqueo (cierre del cargador).
• Introduzca la tira de diez cartuchos con elementos en el cargador.

6.4 Ajuste de la energía de fijación 7

Seleccione el ajuste de energía de acuerdo con la aplicación. Empiece siempre con la energía de fijación mínima si no se dispone de valores empíricos.

1. Mantenga pulsada la tecla de desbloqueo «Anillo de ajuste de energía de fijación».
2. Gire el «anillo de ajuste de la energía de fijación» al nivel de energía deseado.

Niveles de energía:

• 1 = energía mínima
• 8 = energía máxima
• Compruebe si la fijación se realiza de manera correcta de acuerdo con el manual de instrucciones del elemento de fijación.

6.5 Colocación de los elementos de fijación 3

1. Posicione la fijadora.
2. Mantenga la fijadora recta contra la superficie de trabajo y presiónela en ángulo recto.
3. Presione el disparador para fijar el elemento de fijación.

6.6 Descarga de la herramienta fijadora individual

1. Extraiga la tira de cartuchos por la parte superior de la fijadora.
2. Extraiga el elemento de fijación de la fijadora.

6.7 Descarga de la herramienta fijadora con cargador

1. Extraiga la tira de cartuchos por la parte superior de la fijadora.
2. Baje el cierre del cargador y retire la tira de clavos.

6.8 Reinicio del indicador de limpieza

El indicador de limpieza cuenta con 5 barras. Cada barra equivale a 500 fijaciones.

El indicador de limpieza está diseñado para estar los intervalos de limpieza adecuados durante la utilización de los siguientes cartuchos:

• Cartucho DX 6 gris titanio
• Cartucho DX 6 negro

▶ Pulse la tecla de control de la pantalla entre diez y doce segundos.

Se reajusta el indicador de limpieza.

7 Qué hacer en caso de avería

ADVERTENCIA

Peligro de explosión. Si los cartuchos se manipulan de forma indebida, puede haber peligro. No intente sacar a la fuerza los cartuchos de la fijadora o de la tira de cartuchos.

ADVERTENCIA

¡Peligro por superficies calientes! La fijadora puede calentarse por el uso.

Utilice guantes de protección.

7.1 La fijadora se atasca y no se separa.

PELIGRO

Riesgo de lesiones por una fijadora no asegurada. Si la fijadora se atasca al comprimirla o si un cartucho no se enciende, es posible que la fijadora esté cargada sin asegurar. El disparo inesperado de una fijación puede provocar lesiones graves.

Asegúrese en todo momento de que la fijadora no apunta hacia otras personas. Retire el dedo del gatillo y no toque la parte de la boca de la guía de clavos. Vigile siempre una fijadora no asegurada.

1. Presione la fijadora durante al menos diez segundos y luego suéltela.
2. Retire la fijadora de la superficie de trabajo.

Asegúrese de no dirigirla contra usted u otras personas.

1. Intente tirar de la guía de clavos manualmente hasta situarla en la posición inicial. Retire la mano del gatillo y no la agarre por la boca.
2. Extraiga inmediatamente la tira de cartuchos de la fijadora.

Si no se puede retirar la tira de cartuchos:

• Deje que la fijadora se enfríe en un lugar seguro y bajo supervisión. Asegúrese en todo momento de que la fijadora no apunta hacia usted o hacia otras personas. Póngase en contacto con el Servicio Técnico de Hilti.
• Lleve a cabo un servicio de mantenimiento de la herramienta. 54

7.2 El cartucho no se enciende si la fijadora supera la temperatura de funcionamiento.

Asegúrese en todo momento de que la fijadora no apunta hacia usted o hacia otras personas.

1. Presione la fijadora durante al menos diez segundos y luego suéltela.
2. Si el cartucho sigue sin encenderse, espere 10 segundos y retire la fijadora de la superficie de trabajo.
3. Extraiga inmediatamente la tira de cartuchos de la fijadora.
4. Si no se puede retirar la tira de cartuchos:
5. Deje que la fijadora se enfríe en un lugar seguro y bajo supervisión. Póngase en contacto con el Servicio Técnico de Hilti.
6. Lleve a cabo un servicio de mantenimiento de la herramienta. 54
7. Guarde el cartucho de forma segura.
8. Elimine los cartuchos no encendidos.
9. Tenga en cuenta las normativas locales en materia de eliminación.
10. Deje que la fijadora se enfríe y continúe el trabajo con una nueva tira de cartuchos.

7.3 El cartucho no se prende si la fijadora está a temperatura de servicio.

1. Interrumpa el trabajo de inmediato.
2. Descargue la fijadora (cartuchos y elementos de fijación) y desmóntela.
3. Compruebe si ha elegido la combinación correcta de guía para clavos, pistón, elementos de fijación y cartucho.
4. Compruebe el estado de desgaste de la arandela de retén, el pistón y la guía para clavos y sustitúyalos en caso necesario.
5. Limpie y lubrique la fijadora.
6. Si tras adoptar las medidas anteriormente indicadas el problema persiste, no debe volver a utilizar la fijadora.
7. Encargue la comprobación y, en caso necesario, también la reparación de la fijadora al Servicio Técnico de Hilti.

En condiciones normales de servicio, este tipo de herramientas produce suciedad y provoca el desgaste de componentes relevantes para su funcionamiento.

Lleve a cabo un servicio periódico de mantenimiento de la herramienta. Compruebe el pistón y la arandela de retén a diario si se hace un uso intensivo de la fijadora, como muy tarde después de 2500 o 3000 fijaciones. El intervalo corresponde con el ciclo regular de limpieza de la fijadora. Los ciclos de limpieza y mantenimiento se calculan en base a un uso normal de la herramienta.

El contador de fijaciones indica el número de fijaciones realizadas tras la última puesta a cero del indicador de limpieza. Una barra equivale a 500 fijaciones.

Tras 30 000 fijaciones, encargue al Servicio Técnico de Hilti el mantenimiento de la herramienta.

8 Cuidado y mantenimiento

8.1 Cuidado de la fijadora

Para la limpieza, emplee exclusivamente los accesorios de limpieza suministrados por Hilti o productos similares. Absténgase en todo momento de utilizar pulverizadores, aire comprimido, limpieza a alta presión, disolventes o agua.

PRECAUCIÓN

¡Peligro de daños en la fijadora! Los cuerpos extraños pueden atascarse en la fijadora, que pueda sufrir daños al activarse.

Evite que penetren cuerpos extraños en el interior de la fijadora. - Limpie periódicamente el exterior de la fijadora con un paño ligeramente humedecido.

8.2 Mantenimiento

ADVERTENCIA

Sustancias peligrosas: la fijadora DX contiene sustancias perjudiciales para la salud.

No inhale polvo ni suciedad durante la limpieza. Mantenga el polvo y la suciedad alejados de los alimentos. Lávese las manos después de limpiar la fijadora. Limpie la fijadora y utilice el spray Hilti de acuerdo con las indicaciones del manual de instrucciones. De esta forma evita fallos de funcionamiento.

1. Revise regularmente todas las piezas exteriores de la fijadora para detectar posibles daños.
2. Compruebe con regularidad si todos los elementos de manejo funcionan correctamente.
3. Utilice la fijadora solo con cartuchos adecuados y el ajuste de energía recomendado 52.
4. El uso de un tipo inadecuado de cartuchos o un ajuste excesivamente elevado de la energía puede provocar un deterioro rápido de la fijadora.

8.3 Servicio de mantenimiento de la herramienta.

Lleve a cabo un servicio de mantenimiento si se dan las situaciones siguientes:

1. Se producen fluctuaciones de energía (reconocibles por la profundidad dispar de penetración del elemento de fijación).
2. Se producen igniciones fallidas del cartucho (el cartucho no se enciende).
3. La comodidad de uso empeora.

La presión de apriete necesaria aumenta de forma importante. La resistencia del gatillo aumenta. El anillo de ajuste de la energía de fijación se ajusta con dificultad. La tira de cartuchos no puede extraerse con facilidad.

1. El contador de fijaciones avisa de que es necesario llevar a cabo un servicio de mantenimiento de la herramienta.

8.3.1 Desmontaje de la fijadora 9

ADVERTENCIA

Riesgo de lesiones por el disparo inesperado. Si la fijadora está cargada, puede prepararse para funcionar en cualquier momento. El disparo inesperado de fijaciones puede ponerle en peligro a usted y a otras personas.

Siempre que interrumpa el trabajo con la fijadora, descárguela (cartuchos y elementos de fijación). - Antes de realizar tareas de mantenimiento, limpieza y equipamiento, asegúrese de que no hay ningún cartucho ni elemento de fijación en la fijadora.

1. Mantenga pulsada la tecla de desbloqueo del guía clavos.
2. Gire la guía para clavos en sentido antihorario hasta el tope.
3. Extraiga el guía clavos con el pistón.
4. Extraiga el pistón del guía clavos.
5. Separe la arandela de retén doblando el guía clavos.
6. Mantenga pulsada la tecla de desbloqueo «Anillo de ajuste de energía de fijación»
7. Gire el «anillo de ajuste de la energía de fijación» en sentido antihorario hasta la posición de desmontaje.
8. Extraiga la guía de retorno del pistón de la carcasa.

8.3.2 Comprobación del pistón y la arandela de retén 10

ADVERTENCIA

Riesgo de lesiones: El mal estado de una arandela de retén, un pistón o una base aumenta el riesgo de que se produzcan errores en el funcionamiento.

Compruebe el estado de desgaste de la arandela de retén y del pistón; si están dañados, sustitúyalos. No efectúe manipulaciones en los pistones. No intente reparar un pistón defectuoso (por ejemplo, lijando la punta).

1. El pistón debe sustituirse en los siguientes casos:

El pistón está roto. - El pistón está muy desgastado (por ejemplo, se ha producido una rotura de la elevación anular circular en el extremo del pistón superior a 90°). Faltan los aros del pistón o están agrietados. - El pistón está deformado (compruébelo haciéndolo rodar sobre una superficie lisa).

1. La arandela de retén debe sustituirse en los siguientes casos:
2. El anillo metálico de la arandela de retén está roto o suelto. La arandela de retén ya no se fija en el guía clavos.
3. Debajo del anillo metálico se aprecia una fuerte marca de goma en algunas partes.

8.3.3 Limpieza y lubricación de la fijadora

Utilice exclusivamente sprays de Hilti. La realización de otros lubricantes puede provocar problemas de funcionamiento o dañar la fijadora.

1. Descargue la fijadora (cartuchos y elementos de fijación) y desmóntela.
2. Limpie los aros del pistón con el cepillo plano suministrado hasta que estos puedan moverse con total libertad.
3. Limpie el bloqueo del guía clavos con el cepillo plano.
4. Lubrique el bloqueo de la guía para clavos y limpie el bloqueo ligeramente con un paño.
5. Limpie el interior de la guía de retorno del pistón con el cepillo redondo grande suministrado.
6. Lubrique el interior del bloqueo de la guía de retorno del pistón.
7. Limpie el extremo posterior de la guía de retorno del pistón y los pasadores con el cepillo plano.
8. Lubrique los pasadores y a continuación límpielos ligeramente con un paño.
9. Limpie el cargador cónico de los cartuchos con el cepillo cónico suministrado.
10. Limpie el compartimento de cartuchos con el vástago suministrado.

8.3.4 Comprobación final de la fijadora

1. Una vez realizadas las tareas de cuidado y mantenimiento, compruebe si están colocados todos los dispositivos de protección y si estos funcionan correctamente.

9 Problemas con la fijadora

Antes de comenzar con la reparación de averías, asegúrese de que no haya ningún cartucho en la fijadora. En caso de que no sea posible retirar los cartuchos, contacte con el Servicio Técnico de Hilti.

Si se producen averías que no están incluidas en esta tabla o que no pueda solucionar usted, diríjase a nuestro Servicio Técnico de Hilti.

Anomalía Posible causa Soluciones
El pistón está enganchado en la superficie de trabajo	Elemento demasiado corto. ▶ Utilice un elemento máslarge.
	Elimento sin arandela ▶ Utilice unelemento con arande-la para aplicaciones en madera.
	Demosiada energia de fijación. ▶ Disminuya la energia de fijacióncon el «Anillo de ajuste de laenergia de fijación».
La presión de apriete necasaurrenta.	-Formación de residuos de com-bustión.	- Lleve a cabo el service de man-tenimiento de la herr模板. - Limpie el cargador de cartu-chos. - Coloque una nuevo tira de cartuchoes.
La resistencia del gatillourrenta.	Formación de residuos de com-bustión.	- Póngase en contacto con elServicio Técnico de Hilti.
«Anillo de ajuste de la energia de fijación» no pueda ajustarse confacility	-Formación de residuos de com-bustión.	- Lleve a cabo el service de man-tenimiento de la herr模板. - Limpie el cargador de cartu-chos. - Coloque una nuevo tira de cartuchoes.
El elemento no está asufi-ciente profundidad	Estado Incorrecto del pistón en laherr模板 con cargador (el pispón no se incluye en la posicónde salute durante la activación)	- Retire la tira de cartuchoes yefectue el service de manenti-miento de la herr模板. - Comprobación del pistón y laarandela de retén.55.
	Energía de fijación demasiado bajo	- Aumente la energia de fijaciónen «Anillo de ajuste de la energiade fijación». - Utilice cartuchoes muy resisten-tes.
	Rebote del pistón debido a unenergya de fijación demasiado alto.	- Disminuya la energia de fijaciónen «Anillo de ajuste de la energiade fijación».
El pistón se atasca en la guáde returnodel pistón.	El pistón está dañado.	- Cambie el pistón.
	Roce de la arandela de retén enel interior de la guía de returnodel pistón.	- Compruebe el pistón y alarandela de retén y sustitúyalossi es NEEDario. - Póngase en contacto con elServicio Técnico de Hilti si elproblema persististe.
	Formación de residuos de com-bustión.	- Lleve a cabo el service de man-tenimiento de la herr模板. - Limpie el cargador de cartu-chos. - Coloque una nuevo tira de cartuchoes.
Anomalía Posible causa Solutación
La guía de returno del pistón está atascada. La fijadora no se Separate.	Formación de residuos de combustión.	Lleva a cabo el service de man-tenimiento de la herramienta.Limpie el cargador de cartu-chos.Coloque una nuevo tira de cartuchos.
	Atasco debido a la sociedad o astillas de hormigón.	Desatasque la herramienta.53
		Si el error persiste, contacte con el Servicio Técnico de Hilti.
Fijación vacia: la fijadora se ha activado, pero no se ha fijado ningún elemento	Estado incorrecto del pistón en la herramienta con cargador (el pistón no se enquiryra en la posición de salute durante la activación)	Retire la tira de cartuchos y efectue el service de Mainteni-mentation de la herramienta.Comprobación del pistón y la arandela de retén.55.
	Rebote del pistón debido a una energia de fijación demasiado alta.	Disminuya la energia de fijación en «Anillo de ajuste de la energia de fijación».
No se pueda activar la fijadora	La fijadora no se ha presionado porcomplete.	Presione la fijadora completa-mente.
	El cargador no está cargado.	Llene el cargador.
	Restos de plástico en el cargador.	Abra el cargador. Quite la tira de clavos y los restos de plástico.
	Estado incorrecto del pistón en la herramienta con cargador (el pistón no se enquiryra en la posición de salute durante la activación)	Retire la tira de cartuchos y efectue el service de Mainteni-mentation de la herramienta.Comprobación del pistón y la arandela de retén.55.
	El clavo no está correctamente colocado en el cargador.	Cargue de nuevo la fijadora.
	El guía clavos no está correctamente insertado.	Gire el guía clavos o el cargador hasta que al encajar se oiga un cig. 50
	Rebote del pistón debido a una energia de fijación demasiado alta.	Disminuya la energia de fijación en «Anillo de ajuste de la energia de fijación».
El pistón se atasca en el guía clavos	El pistón o la arandela de retén están dañados.	Desatornille el cargador, com-pruebe el pistón y la arandela de retén y sustitúyalos en caso necasario.
	Restos de plástico en el cargador.	Abra el cargador. Quite la tira de clavos y los restos de plástico.
	Demasiada energia de fijación	Disminuya la energia de fijación en «Anillo de ajuste de la energia de fijación».
	Pistón doblado debido al ajuste sin elemento de fijación	Evite aplicaciones vacías.Compruebe la rectitud del pistón y sustitúyalo en caso necasario.

Anomalía Posible causa Solución

El guía clavos del cargador se atasca

El cargador está dañado. Sustituya el cargador.

9.1 Problemas con los elementos de fijación

Anomalía Posible causa Solutación
Profundidades de fijación differsente	Estado Incorrecto del pistón ▶ Retire la tira de cartuchos y efectue el service de mantener miento de la herramienta. ▶ Compruebe el pistón y la arandela de retén y sustitúyalos si es NEEDario.
	La fijadora está excessively satisfamente sucia.	Limpie de la fijadora. En caso需要用, contacte con el Servicio Técnico de Hitti para revisar la fijadora.
	Rebote del pistón debido a una energia de fijación demasiado alta.	Disminuya la energia de fijación en «Anillo de ajuste de la energia de fijación».
Los elementos se doblan	Superficie de trabajo dura (acero, hormigón).	Aumente la energia de fijación en «Anillo de ajuste de la energia de fijación». Utilice clavos más cortos. Utilice clavos con un limite de aplicación superior. En hormigón: Utilizar DX-Kwik (pretaladrado) → vexe «Manual de技术和一般的 fijación».
	Áridos dulros y/o grandes en el hormigón.	Utilice DX-Kwik (pretaladrado).
	Hierros de armadura ceñidos bajo una superficie de hormigón.	Lleve a cabo la fijación en otro lugar.
El elemento no se ha fijado a ras	Elemento inapropiado. ▶ Ajuste la longitud del elemento de fijación al grosor del compo- nente.
	El ajuste de la energia es incorrec to.	Modifique el ajuste de energia en la fijadora.
	Áridos dulros y/o grandes en el hormigón.	Utilice DX-Kwik (pretaladrado).
	Hierros de armadura ceñidos bajo una superficie de hormigón.	Lleve a cabo la fijación en otro lugar.
Anomalía Posible causa Solución
El elemento no se ha fijado ras	Superficie de trabajo dura (acero, hormigón).	Aumente la energia de fijación en «Anillo de ajuste de la energia de fijación». Utilice clavos más cortos. Utilice clavos con un limite de aplicación superior. En hormigón: Utilizar DX-Kwik (pretaladrado) → véase «Manual de技术和保管 del material de fijación».
Desmenuzimiento del homi-gón	Áridos durros y/o grandes en el hormigón.	Utilice DX-Kwik (pretaladrado).
Cabeza del elemento dañada	Demasiada energia de fijación.	Disminuya la energia de fijación con el «Anillo de ajuste de la energia de fijación».
	Se ha colocado un pistón inade- Cuado.	Asegúrese de que sea correc- ta la combinación de pis- tón/elemento de fijación.
	El pistón está dañado. • Cambie	el pistón.
El clavo no se inserta en la superficie de trabajo a una profundidad sufiente	Energía de fijación demasiado baja	Aumente la energia de fijación en «Anillo de ajuste de la energia de fijación». Utilice cartuchos muy resisten- tes.
	Límite de aplicación sobrepaso (superficie de trabajo muy dura).	Utilice clavos con un limite de aplicación superior.
	Sistema inadeuido. • Utilice un	sistema más fuerte, como el DX 76 (PTR).
El elemento no se fija en la superficie de trabajo	Superficie de acero fina (4-5 mm)	Utilice(otherly adjuste de energia. Utilice clavos para superficies de acero finas.
Rotura del elemento (rotura por cizallamento)	Energía de fijación demasiado baja	Aumente la energia de fijación en «Anillo de ajuste de la energia de fijación». Utilice cartuchos muy resisten- tes. Utilice un systema más robusto, por exemple DX 76 (PTR), con los correspondientes elementos de fijación.
	Límite de aplicación sobrepaso (superficie de trabajo muy dura).
Rotura del elemento (con deformación)	Energía de fijación demasiado bajo Límite de aplicación sobrepaso (superficie de trabajo muy dura).	Aumente la energia de fijación en «Anillo de ajuste de la energia de fijación」. Utilice cartuchos muy resisten- tes.
	Demosiada energia de fijación.	Utilice un sistemas más robusto, por exemple DX 76 (PTR), con los correspondientes elementos de fijación.
	Demosiada energia de fijación	Disminuya la energia de fijación con el «Anillo de ajuste de la energia de fijación».
Lackeza del clavo perfora material fjado	Demosiada energia de fijación el	Reduzca la energia de fijación en el anillo de ajuste. Utilice cartuchos más débiles (gris titanio).

9.2 Problemas con los cartuchos

Anomalía Posible causa Solutación
La tira de cartuchos no se mueve	La tira de cartuchos está dañada.	Cambie la tira de cartuchos.
	La fijadora está excessivelyvementesucía.	Limpie de la fijadora.En caso necasario,contacte con el Servicio Técnico de Hiltpara revisar la fijadora.
	La fijadora está dañada.	Póngase en contacto con elServicio Técnico de Hilti.
	Se ha utilisé la tira de cartuchocorrecta	Utilice solo la tira de cartuchosprevista para la fijadora.
Resulta fácil retardar la tira de cartuchos.	La fijadora está sobrecalentada.	Deje enfriar la fijadora bajoconstante supervisión.A continuación,extraiga concuidado la tira de cartuchos delafijadora.
	Formación de residuos de com-bustión.	Lleve a cabo el service de ma-tenimiento de la herramienta.Limpie el cargador de cartu-chos.Coloque una nuevo tira de cartuchos.
El cartucho no dispara ninguen elemento	El cartucho está en malas condi-ciones.	Siga tirando de la tira decartuchos hasta desplazar un cartucho.
	La fijadora está sucia.	Lleve a cabo el service de man-tenimiento de la herramienta.
La tira de cartuchos se funde con el calor	En la fijación, la fijadora se ha pre sionado durante demasiado tiem- po.	Retire la tira de cartuchos y sustitúyala por una nuevo. Presione durante menos tiempo antes de activar la fijadora.
	Frecuencia de fijación demasiado elevada (la fijadora está demasiado caliente).	Interrumpa el trabajo de inme-diato. Reitre la tira de cartuchos y deje que la fijadora se enfrie. No sobrepase la Frequencia de fijación máximo recomendada (ver capítulo de DATOS技术和icos).
El cartucho se suelta de la tira de cartuchos.	Frecuencia de fijación demasiado elevada (la fijadora está demasiado caliente).	Interrumpa el trabajo de inme-diato. Reitre la tira de cartuchos y deje que la fijadora se enfrie. No sobrepase la Frequencia de fijación(Maxima recomendada (ver capítulo de DATOS技术和icos).

10 Reciclaje

Las herramientas Hilti están fabricadas en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas.

11 Garantía del fabricante

Si tiene alguna consulta acerca de las condiciones de la garantía, póngase en contacto con su sucursal local de Hilti.

12 Confirmación de la prueba C.I.P.

Para los Estados miembros de la CIP no pertenecientes al espacio jurídico de la UE y la AELC, rige lo homologado. Por consiguiente, las herramientas llevan el símbolo de homologación PTB (forma cuadrada) con el número de homologación S 1035. De este modo, la Empresa Hilti garantiza la conformidad de la herramienta con el modelo homologado.

13 Más información

Encontrará información adicional sobre manejo, técnica, medio ambiente y reciclaje en el siguiente enlace: qr.hilti.com/manual?id=2232123&id=2253454

Encontrará este enlace también al final del documento como código QR.

Se utilizan adicionalmente los siguientes símbolos:

Seguridad en el lugar de trabajo

Medidas de seguridad térmica

3.8 Distancias mínimas y distancias de los bordes

Se inserta una cinta de cartuchos ya encetada:

1. Pressione e mantenha pressionado o botão de destravamento «anel de regulação da potência de fixação».
2. Rode o «anel de regulação da potência de fixação» para o nível de potência pretendido.

Níveis de potência:

6.8 Reposição de limpeza

• Cartucho DX 6 cinza titânio
• Cartucho DX 6 preto
• Prima a tecla de comando no visor durante 10-12 segundos. A indicação de limpeza está reposta.

Risco de explosão! Em caso de manuseamento incorreto de cartucho, estes podem ser inflamados.

12 Certificado de teste C.I.P.
