MANUAL DE UTILIZADOR LI8 S1E S AQUA INDESIT

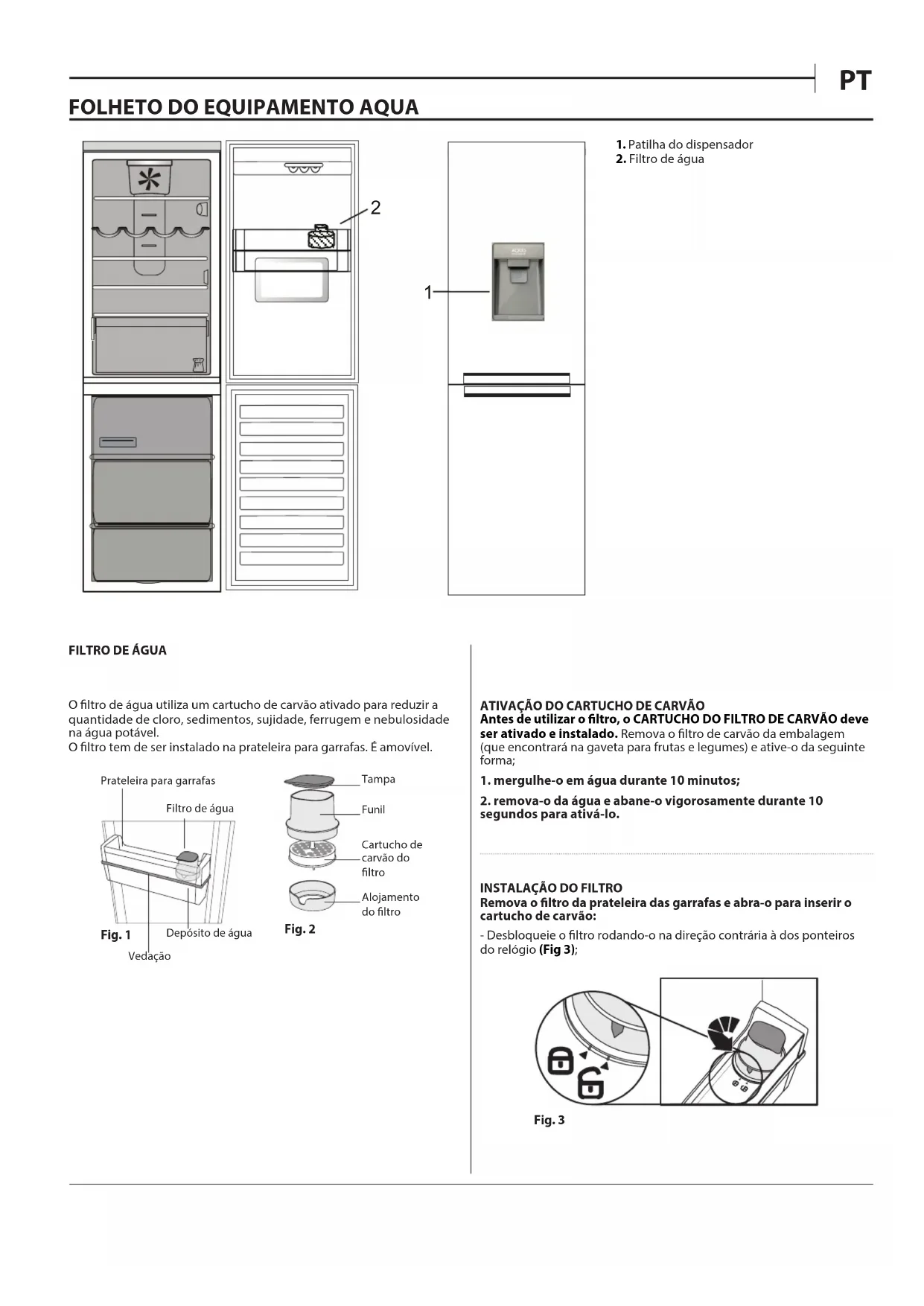

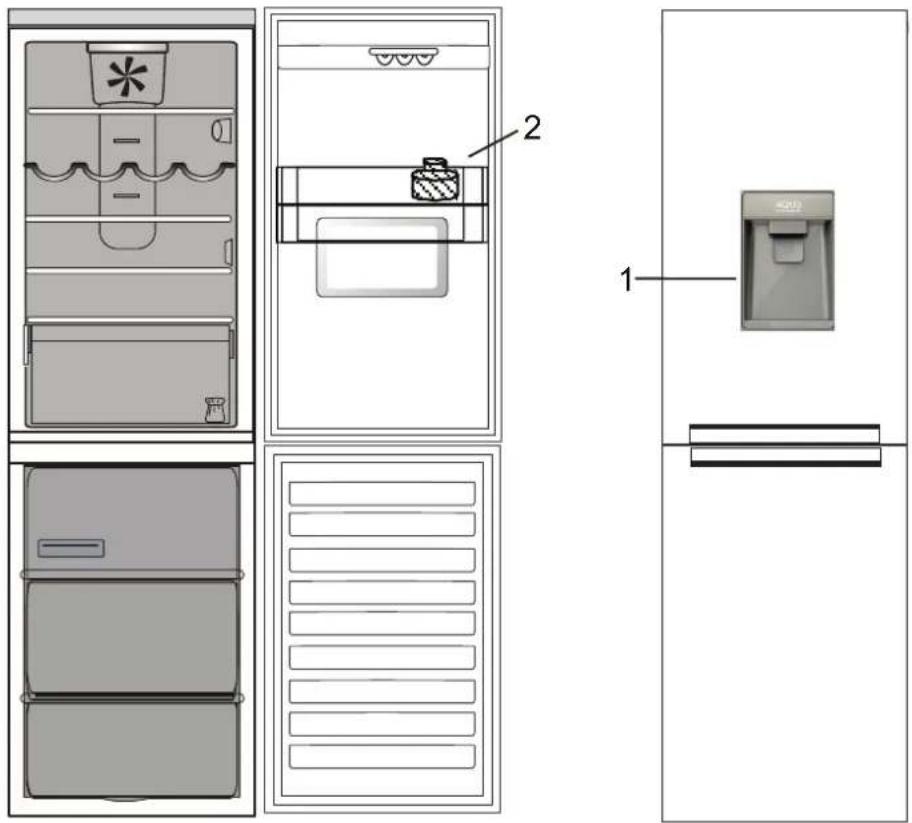

FOLHETO DO EQUIPAMENTO AQUA

1. Patilha do dispensador
2. Filtro de água

FILTRO DE ÁGUA

O filtro de água utiliza um cartucho de carvão ativado para reduzir a quantidade de cloro, sedimentos, sujidade, ferrugem e nebulosidade na água potável.

O filtro tem de ser instalado na prateleira para garrafas. É amovível.

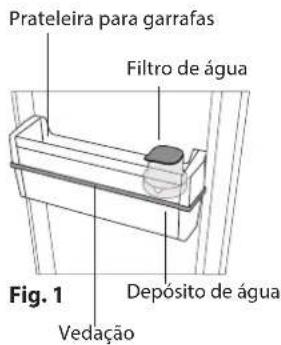

Prateleira para garrafas Filtro de água Fig. 1 Depósito de água Vedação

Tampa Funil Cartucho de carvão do filtro Alojamento do filtro

Fig. 2

ATIVAÇÃO DO CARTUCHO DE CARVÃO

Antes de utilizar o filtro, o CARTUCHO DO FILTRO DE CARVÃO deve ser ativado e instalado. Remova o filtro de carvão da embalagem (que encontrará na gaveta para frutas e legumes) e ative-o da seguinte forma;

1. mergulhe-o em água durante 10 minutos;
2. remova-o da água e abane-o vigorosamente durante 10 segundos para ativá-lo.

INSTALAÇÃO DO FILTRO

Remova o filtro da prateleira das garrafas e abra-o para inserir o cartucho de carvão:

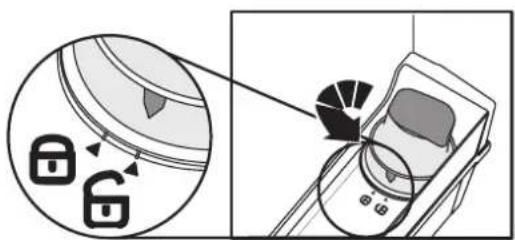

- Desbloqueie o filtro rodando-o na direção contrária à dos ponteiros do relógio (Fig 3);

- Remova o filtro da prateleira das garrafas (Fig. 4); - Remova o funil do alojamento do filtro, rodando-o na direção contrária à dos ponteiros do relógio (Fig 5. a - b).

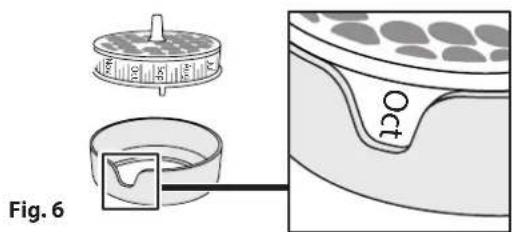

Uma vez ativado, introduza o cartucho de carvão no alojamento do filtro com a indicação do mês atual voltada para a frente (ex.; se estiver em outubro, volte a indicação "Oct." para a frente) - Ver Fig. 6.

Fig. 6

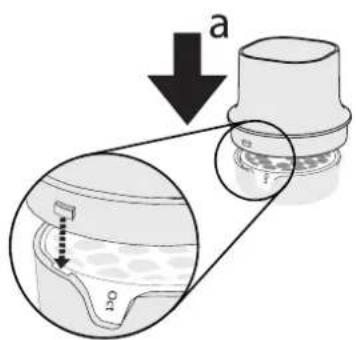

Fecha o filtro (Fig. 7): a) introduza o funil no alojamento do filtro (com o filtro de carvão instalado), conforme ilustrado em Fig. 7a; b) rode o funil no sentido dos ponteiros do relógio para fixá-lo, conforme ilustrado em Fig. 7b.

a O1

Fig. 7

Em seguida, coloque todo o filtro na prateleira das garrafas e fixe-o de acordo com a sequência apresentada na Fig 8.

Fig. 8

ENCHIMENTO E FILTRAÇÃO DA ÁGUA

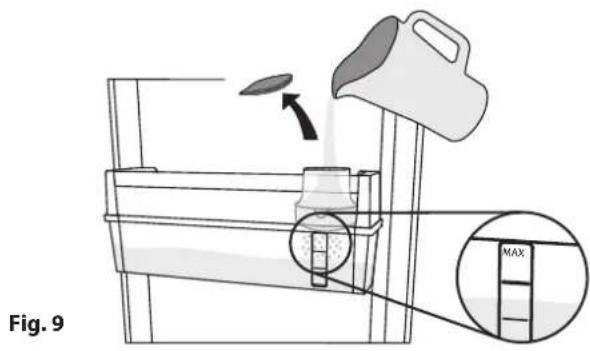

Remova a tampa e verta água pelo funil (Fig. 9): a água será filtrada e encherá o depósito de água.

Pode encher com até 3 litros de água. Não exceda a quantidade máx. de água (o nível máx. de água encontra-se indicado).

Nota: coloque apenas água no depósito. Não encha o depósito com refrigerantes ou outros tipos de bebidas, pois estes poderão danificar o filtro e a função do dispensador.

Fig. 9 MAX

DISPENSADOR DE ÁGUA

Para dispensar água, pressione a patilha com um copo (Fig. 10) e solte a mesma para interromper o fornecimento de água.

Nota: o escurecimento da água filtrada ou da área de filtração é normal e não é perigoso, tal deve-se ao normal funcionamento do filtro de carvão.

BLOQUEIO DO DISPENSADOR DE ÁGUA PARA CRIANÇAS: É

possível bloquear a patilha do dispensador de água para evitar que as crianças utilizem o mesmo (vire a pequena alavanca para trás, tal como apresentado na Fig. 11).

SUBSTITUIÇÃO DO CARTUCHO DE CARVÃO

O filtro de carvão tem uma duração máx. de 2 meses para uma utilização contínua (até 225 l).

Para substituir o cartucho de carvão:

- desbloqueie o filtro e remova-o da prateleira para garrafas;

- remova o funil do alojamento do filtro, rodando-o na direção contrária à dos ponteiros do relógio;

-Remova o antigo cartucho de carvão e introduza o novo cartucho depois de ativado, com a indicação do mês atual voltada para a frente. (Pode seguir o procedimento descrito nas secções "Ativação do filtro de carvão" e "Instalação do filtro - Fig. 3, 4, 5, 6, 7, 8).

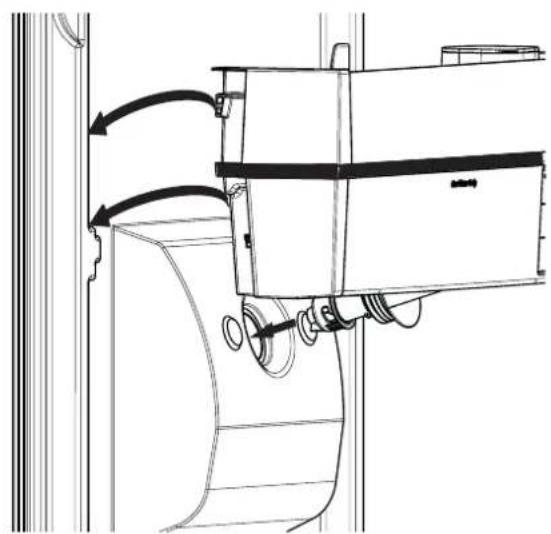

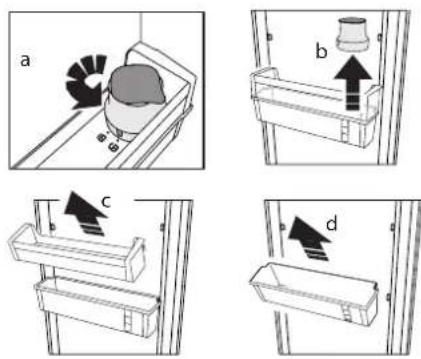

LIMPEZA DO DEPÓSITO É recomendável que remova o depósito periodicamente para proceder à sua limpeza (ver Fig. 12 e descrição abaixo):

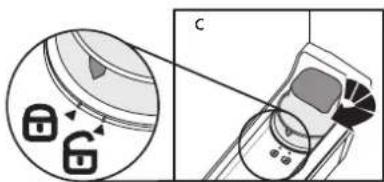

- Desbloqueie o filtro (a) e remova-o (b); - remova a prateleira para garrafas (c) depois, remova o depósito (d) e a vedação.

Fig. 12

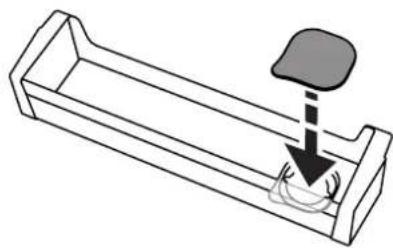

Caso decida remover por completo o filtro de água e o depósito do seu frigorífico, poderá fazê-lo utilizando a prateleira normalmente para o armazenamento de garrafas. Nesse caso, utilize a tampa do filtro para cobrir o orifício existente na prateleira (ver Fig. 13).

Lava o depósito e a vedação apenas com água. Após a limpeza, coloque a vedação no depósito de água. Certifique-se de que instala corretamente a vedação no depósito (ver Fig. 14).

Depois, monte a prateleira para garrafas no depósito de água e monte-a na porta, conforme sugerido em Fig 15. Uma vez instalada, instale o filtro com o cartucho de carvão (conforme descrito em Fig 5, 6, 7, 8).
