MANUALE UTENTE LI8 S1E S AQUA INDESIT

1. Levetta del distributore
2. Filtro acqua

FILTRO ACQUA

Il filtro acqua utilizza una cartuccia a carboni attivi che riduce la quantità di cloro, sedimenti, sporco, ruggine e torbidità nell'acqua potabile.

Il filtro deve essere installato nel balconcino portabottiglie. È amovibile.

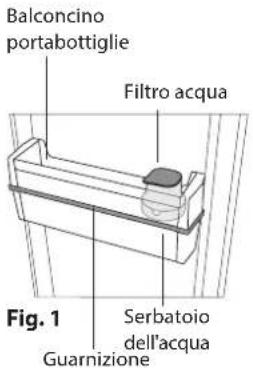

Balconcino portabottiglie Filtro acqua Serbatoio dell'acqua Guarnizione Fig. 1

Cappuccio Imbuto Cartuccia filtro a carboni attivi Scatola del filtro

Fig. 2

ATTIVAZIONE CARTUCCIA CARBONI ATTIVI Prima di usare il filtro, è necessario attivare e installare la CARTUCCIA A CARBONI ATTIVI. Rimuovere il filtro a carboni attivi dall'imballo (situato nel cassetto per frutta e verdura) e attivarlo come segue

1. immergerlo in acqua per 10 minuti;
2. rimuoverlo dall'acqua e scuoterlo vigorosamente per 10 secondi per attivarlo.

INSTALLAZIONE DEL FILTRO Rimuovere il filtro dal balconcino e aprirlo per inserire la cartuccia a carboni attivi:

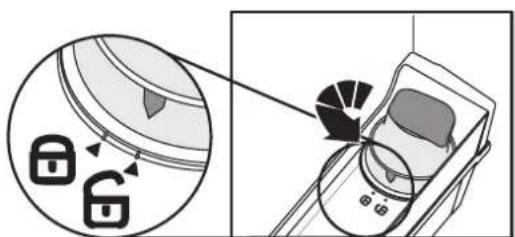

- Sbloccare l'intero filtro ruotandolo in senso antiorario (Fig 3);

- Rimuovere il filtro dal balconcino (Fig. 4); - Rimuovere l'imbuto dalla scatola del filtro ruotandolo in senso antiorario (Fig 5. a-b).

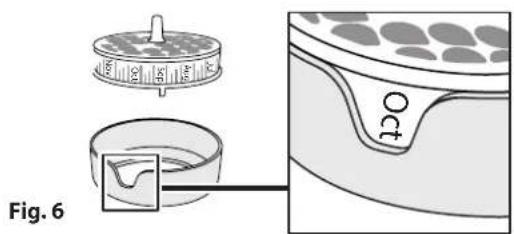

Dopo l'attivazione, inserire la cartuccia di carbone nell'alloggiamento del filtro con il mese corrente rivolto verso la finestra (ad es. se si è in ottobre, nella finestra deve essere visibile Ott) - Vedere Fig. 6.

Fig. 6

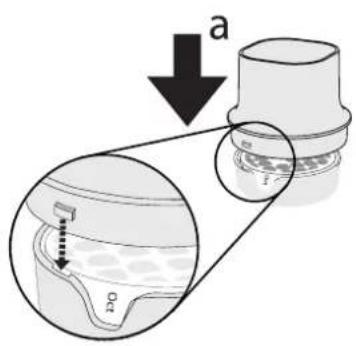

Chiudere il filtro (Fig. 7): a) inserire l'imbuto nella scatola del filtro (con il filtro a carboni attivi all'interno), come mostrato nella Fig. 7a; b) ruotare l'imbuto in senso orario per fissarlo, come mostrato nella Fig. 7b.

a B

Fig. 7

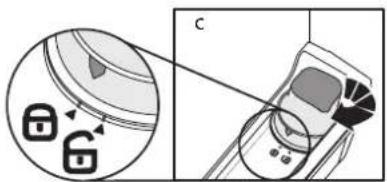

Collocare poi l'intero filtro nel balconcino portabottiglie e bloccarlo seguendo la successione mostrata nella Figura 8.

Fig. 8

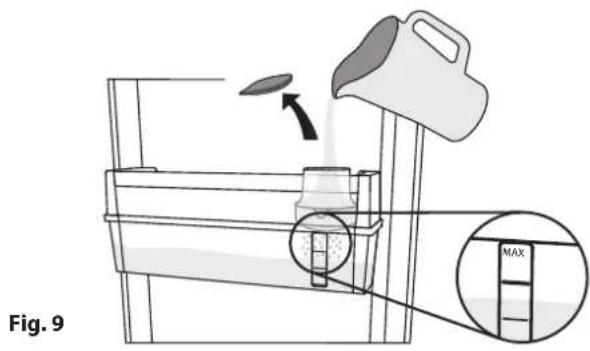

RIEMPIMENTO E FILTRAGGIO DELL'ACQUA Rimuovere il tappo e versare acqua nell'imbuto (Fig. 9): l'acqua versata verrà filtrata e riempirà il relativo serbatoio. Si possono versare fino a 3 litri. Non versare acqua in eccesso (il livello massimo è indicato sul serbatoio).

Nota: versare solo acqua nel serbatoio. Non immettere succhi di frutta, coca cola o altra bibita, perché possono danneggiare il filtro e la funzionalità del dispenser.

Fig. 9 MAX

COME PRELEVARE L'ACQUA Per prelevare acqua, premere la linguetta con un bicchiere (Fig. 10) e rilasciarla per arrestare l'erogazione.

Nota: eventuali punti neri nell'acqua filtrata o nell'area del filtro sono normali e non sono pericolosi, sono dovuti alla normale funzionalità del filtro a carboni attivi.

SICUREZZA BAMBINI DISPENSER: È possibile bloccare la linguetta del dispenser per evitare che i bambini prelevino l'acqua (premere la levetta dietro la linguetta come mostrato nella Fig. 11).

SOSTITUZIONE DELLA CARTUCCIA A CARBONI ATTIVI

Il filtro a carboni attivi ha una durata di max. 2 per uso continuo (fino a 225 l).

Per sostituire la cartuccia a carboni attivi: - sbloccare il filtro e rimuoverlo dal balconcino; - rimuovere l'imbuto dalla scatola del filtro ruotandolo in senso antiorario; - rimuovere la vecchia cartuccia a carboni attivi e inserire quella nuova dopo averla attivata, in modo che il mese corrente sia visibile attraverso la finestra. (Seguire la procedura descritta per l'attivazione del filtro a carboni attivi e l'installazione del filtro - Fig. 3, 4, 5, 6, 7, 8).

PULIZIA DEL SERBATOIO

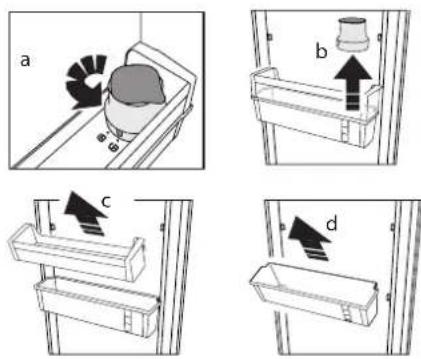

Si raccomanda di rimuovere periodicamente il serbatoio per pulirlo (vedere la Fig. 12 e la descrizione sottostante): sbloccare il filtro (a) e rimuoverlo (b);

rimuovere il balconcino portabottiglie (c), quindi rimuovere il serbatoio (d) e la guarnizione.

Fig. 12

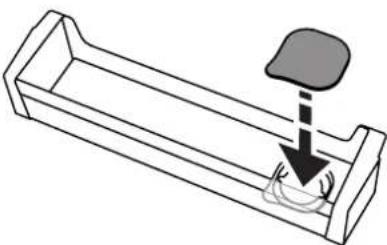

Nel caso in cui si decida di rimuovere interamente il filtro dell'acqua e il serbatoio dal frigorifero, rimuovere l'intero filtro e il serbatoio utilizzando il balconcino per l'ordinaria conservazione delle bottiglie d'acqua. In questo caso utilizzare il cappuccio del filtro per coprire il foro sul balconcino (vedere la Fig. 13).

Lavare il serbatoio e la guarnizione esclusivamente con acqua. Al termine, applicare la guarnizione sul serbatoio dell'acqua. Accertarsi di assemblare correttamente la guarnizione sul serbatoio (vedere la Fig. 14).

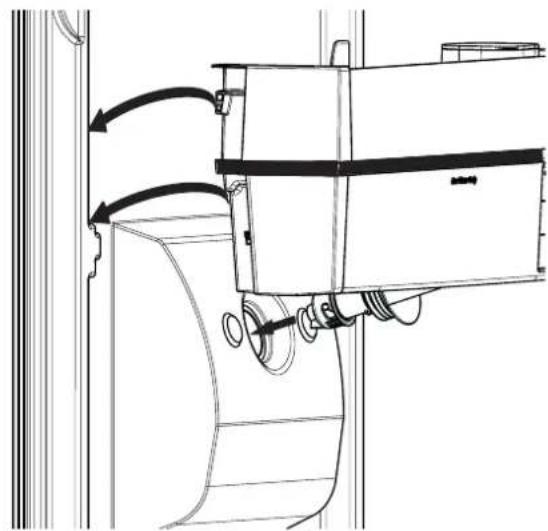

Installare quindi il balconcino portabottiglie sul serbatoio dell'acqua e assemblarli sulla porta come indicato nella Fig. 15. Montare quindi il filtro con la cartuccia a carboni attivi (come illustrato nelle Fig 5, 6, 7, 8).
