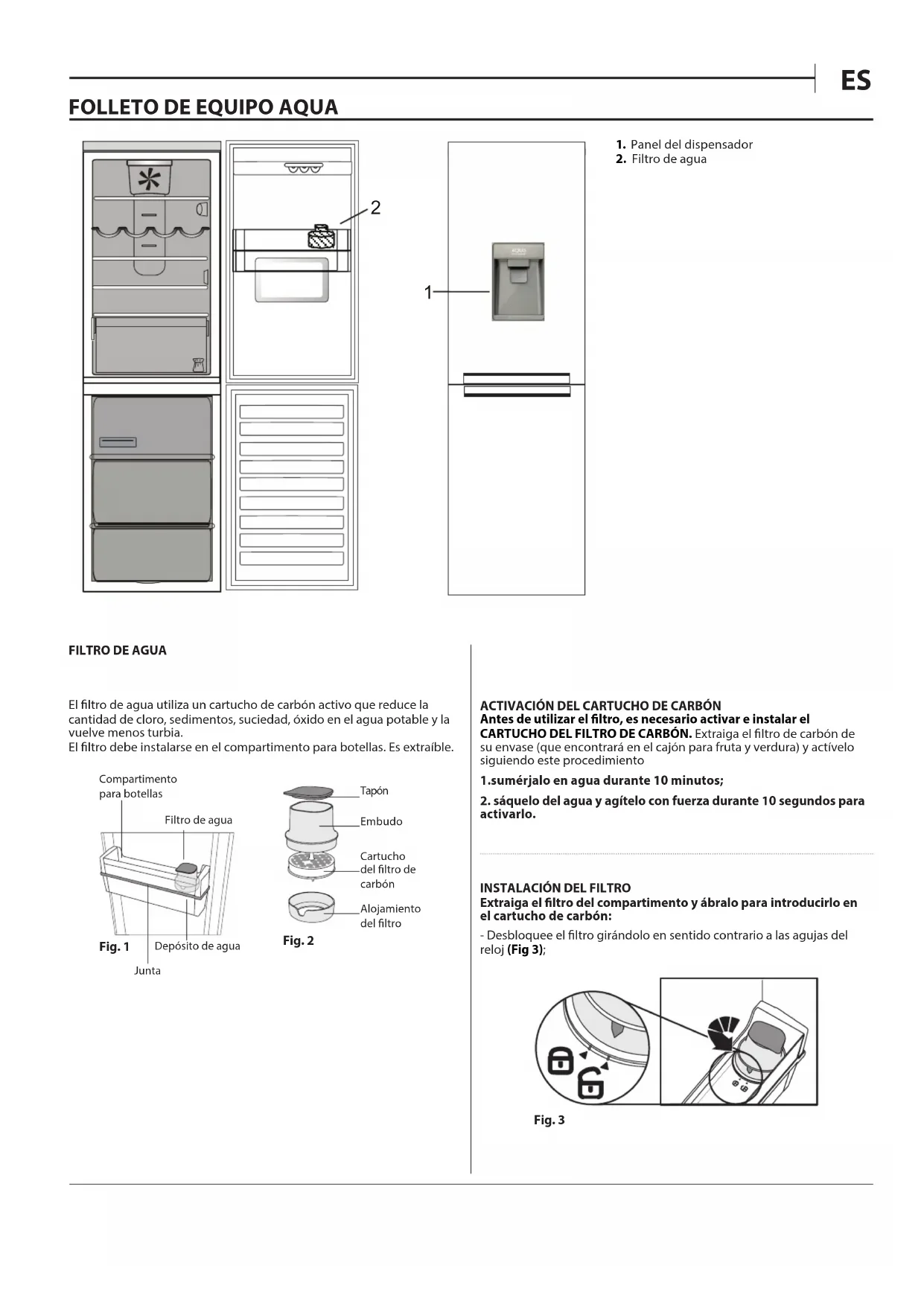

MANUAL DE USUARIO LI8 S1E S AQUA INDESIT

1. Panel del dispensador

2. Filtro de agua

FILTRO DE AGUA

El filtro de agua utiliza un cartucho de carbón activo que reduce la cantidad de cloro, sedimentos, suciedad, óxido en el agua potable y la vuelve menos turbia.

El filtro debe instalarse en el compartimento para botellas. Es extraíble.

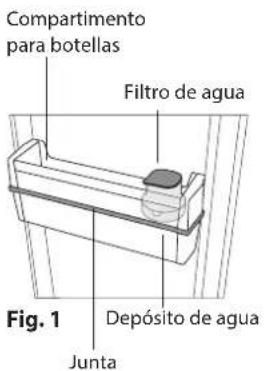

Compartimento para botellas Filtro de agua Fig. 1 Depósito de agua Junta

Tapón Embudo Cartucho del filtro de carbón Alojamiento del filtro

Fig. 2

ACTIVACIÓN DEL CARTUCHO DE CARBÓN

Antes de utilizar el filtro, es necesario activar e instalar el

CARTUCHO DEL FILTRO DE CARBÓN. Extraiga el filtro de carbón de su envase (que encontrará en el cajón para fruta y verdura) y activélo siguiendo este procedimiento

1. sumérjalo en agua durante 10 minutos;
2. sáquelo del agua y agítelo con fuerza durante 10 segundos para activarlo.

INSTALACIÓN DEL FILTRO

Extraiga el filtro del compartimento y ábralo para introducirlo en el cartucho de carbón:

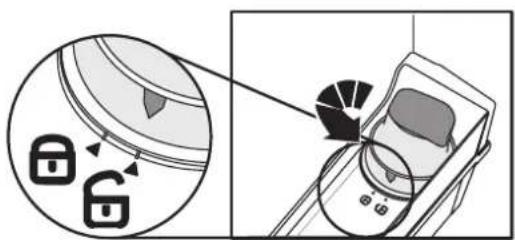

- Desbloquee el filtro girándolo en sentido contrario a las agujas del reloj (Fig 3);

- Extraiga el filtro del compartimento (Fig. 4); - Retire el embudo del alojamiento del filtro girándolo en sentido contrario a las agujas del reloj (Fig 5. a - b).

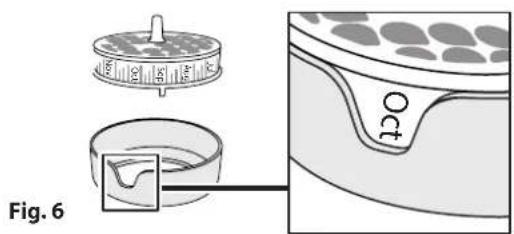

Una vez activado, introduzca el cartucho de carbón en el alojamiento del filtro con el mes actual mirando a la abertura (p. ej., si es octubre, coloque el mes Oct. en la abertura) - Consulte la Fig. 6.

Fig. 6

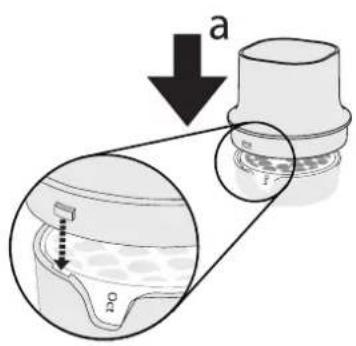

Cierre el filtro (Fig. 7): a) introduzca el filtro en el alojamiento del filtro (con el filtro de carbón dentro), según se muestra en la Fig. 7a; b) gire el embudo en el sentido de las agujas del reloj para fijarlo, según se muestra en la Fig. 7b.

a a

Fig. 7

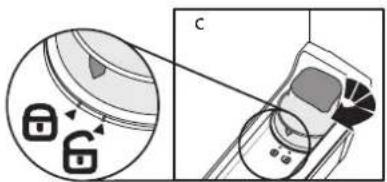

A continuación, coloque el filtro en el compartimento para botellas y fijelo siguiendo la secuencia de la Fig 8.

Fig. 8

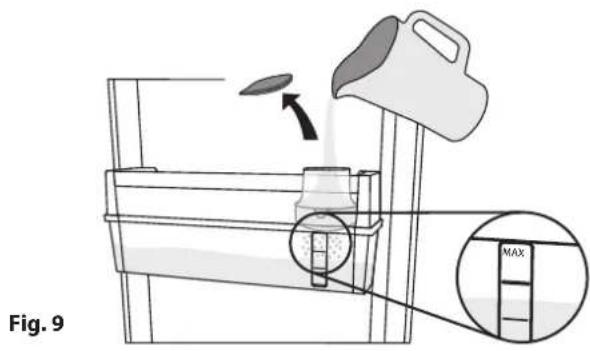

LLENADO Y FILTRADO DE AGUA Retire el tapón y añada agua por el embudo (Fig. 9): el agua se filtrará y llenará el depósito de agua. Puede llenar con hasta 3 litros de agua. No añada exceso de agua (el nivel de agua máximo se indica en el depósito).

Nota: solo debe añadirse agua en el depósito. No añada zumo, cola u otras bebidas, ya que pueden dañar el filtro y el funcionamiento del dispensador.

Fig. 9 MAX

DOSIFICACIÓN DE AGUA Para dispensar el agua, presione el panel con un vaso (Fig. 10) y libere el panel para dejar de dispensar.

Nota: la aparición de puntos negros en el agua filtrada o en la zona del filtro es algo normal y no es peligroso, se debe al funcionamiento normal del filtro de carbón.

«CHILD LOCK» DEL DISPENSADOR: Se puede bloquear el panel del dispensador para evitar que los niños dispensen agua (gire la pequeña palanca detrás del panel según se muestra en la Fig. 11).

SUSTITUCIÓN DEL CARTUCHO DE CARBÓN El filtro de carbón dura un máximo de 2 meses de uso continuo (hasta 225 l).

Para sustituir el cartucho de carbón: - desbloquee el filtro y extráigalo del compartimento; - retire el embudo del alojamiento del filtro girándolo en sentido contrario a las agujas del reloj; - retire el cartucho de carbón antiguo e introduzca el nuevo una vez activado, con el mes correcto mirando a la abertura). (Puede seguir el procedimiento descrito en el apartado de Activación del filtro de carbón e instalación del filtro: Fig. 3, 4, 5, 6, 7, 8).

LIMPIEZA DEL DEPÓSITO

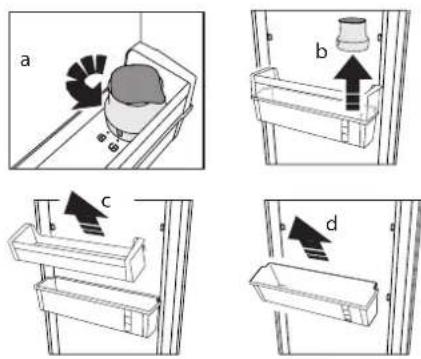

Se recomienda extraer periódicamente el depósito para limpiarlo (consulte la Fig 12 y la siguiente descripción):

- desbloquee el filtro (a) y retírelo (b);

- extraiga el compartimento para botellas (c) y, a continuación, extraiga el depósito (d) y la junta.

Fig. 12

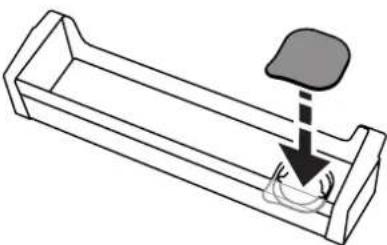

Si decide extraer por completo el filtro de agua y el depósito del frigorífico, puede extraer el filtro completo y el depósito y utilizar el compartimento para almacenar botellas de agua. En este caso, utilice el tapón del filtro para tapar el orificio del compartimento (consulte la Fig. 13).

Limpie el depósito y la junta únicamente con agua. Una vez finalizada la limpieza, monte la junta en el depósito de agua. Asegúrese de montar correctamente la junta en el depósito (consulte la Fig. 14).

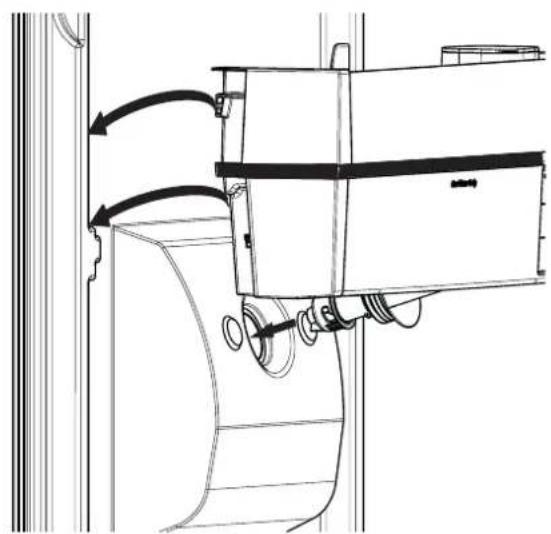

A continuación, monte el compartimento para botellas en el depósito de agua y monte ambos en la puerta según se indica en la Fig 15. Una vez instalados, monte el cartucho de carbón en el filtro (según se describe en las Fig 5, 6, 7, 8).
