MANUAL DE UTILIZADOR Doorbell Wired IMOU

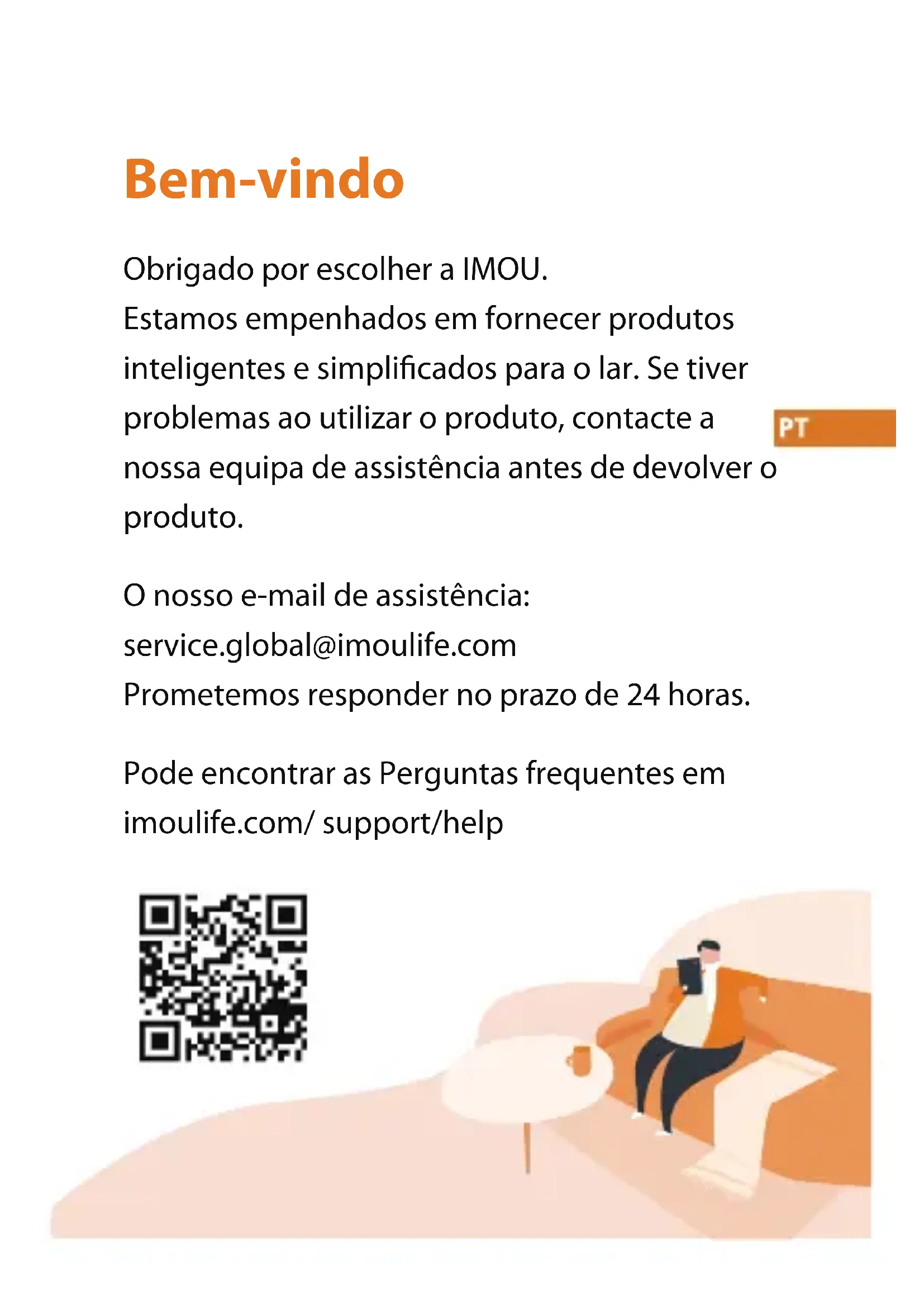

Obrigado por escolher a IMOU.

Estamos empenhados em fornecer produtos inteligentes e simplificados para o lar. Se tiver problemas ao utilizar o produto, contacte a nossa equipa de assistência antes de devolver o produto.

PT

O nosso e-mail de assistência: [e-mail]

Pode encontrar as Perguntas frequentes em imoulife.com/ support/help

Conteúdo da embalagem

Campainha com vídeo x1

Kit de sineta x1 Chave de fendas x1 Guia de início rapido x 1

Parafusos para ombreira de porta x3

Parafusos para porta de alimentação x2

Tampas de cabos x3

Cabos de sineta x2Cabo de campainha x2

PT

Descrição geral do produto
Painel dianteiro

Deteção PIR Câmara Luz IV Altifalante Botão Call Microfone Luz indicadora

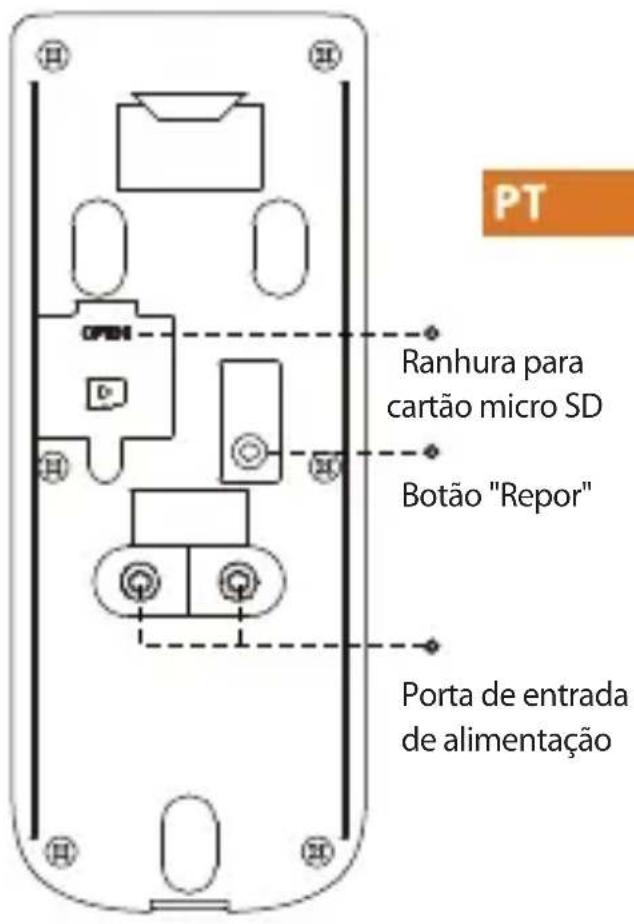

Painel traseiro

PT Ranhura para cartão micro SD Botão "Repor" Porta de entrada de alimentação

PT

Ranhura para cartão micro SD

Botão "Repor"

Porta de entrada de alimentação

Comportamento	Durante a configuração	Após a configuração
Girar a azul	Hotspot ativo	A chamar
Azul sólido	Ligado	A falar
Azul intermitente	Pronto para configuração	Rede anómala

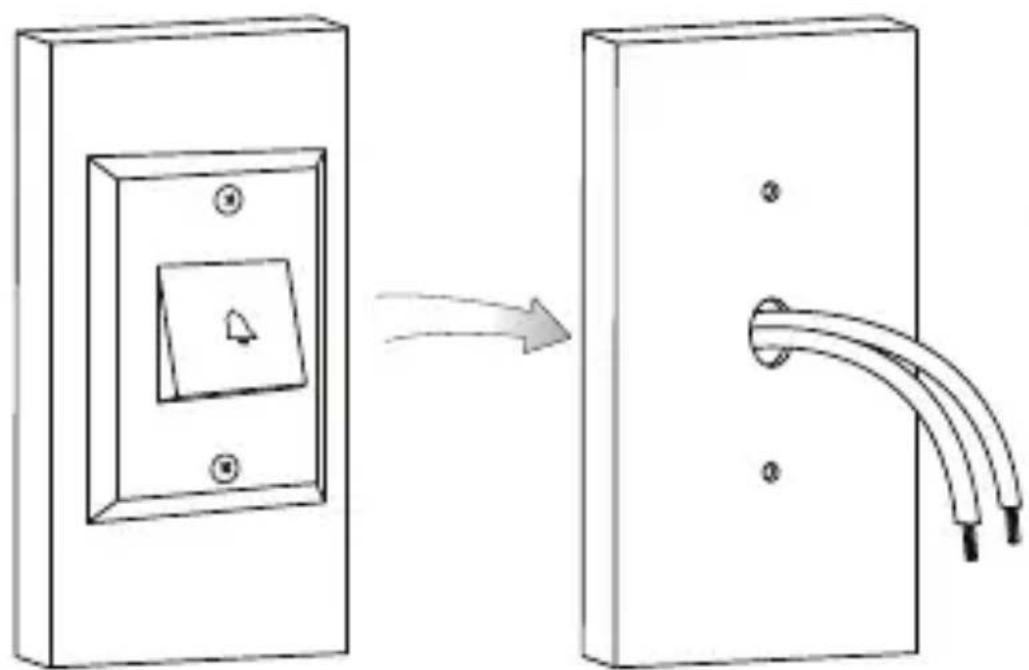

1 Preparação

Antes de iniciar a configuração, terá de fazer alguns preparativos essenciais.

- Desligue a alimentação da campainha existente e a caixa da sineta no disjuntor.

- Remova a campainha existente e desligue a cablagem.

Dobre os cabos de alimentação de forma a não caírem pelo orifício na parede. Remova a chapa de montagem metálica da parte traseira da campainha.

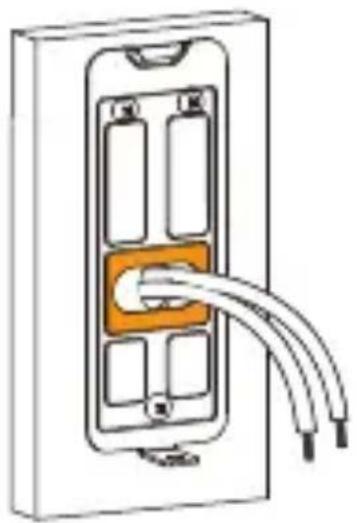

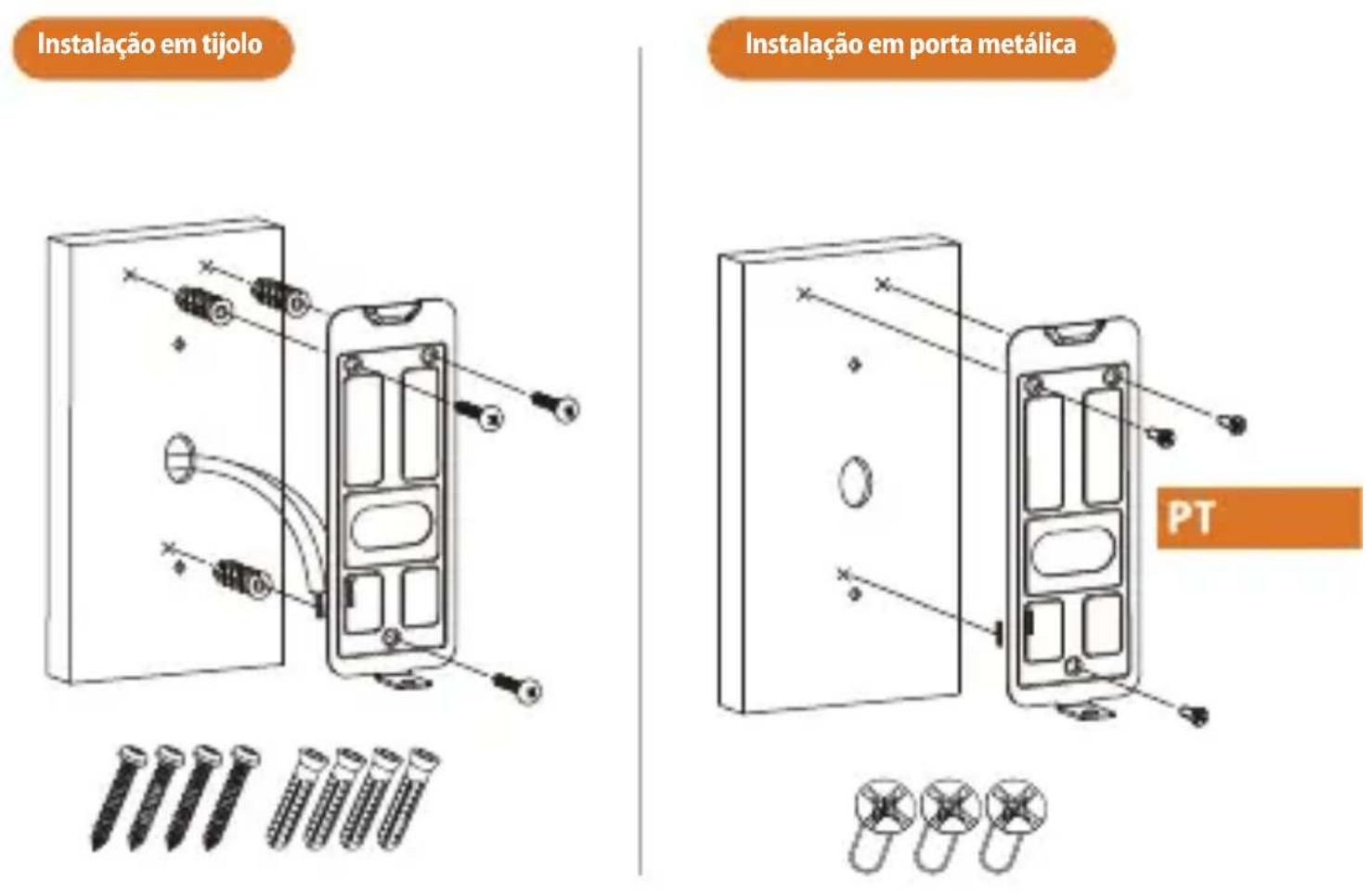

2 Fixe o suporte de montagem

Em seguida, utilize o suporte de montagem para marcas os orifícios para a montagem. Utilize os acessórios de montagem abaixo especificados (dependendo do local de montagem).

Nota: para ambas as instalações, certifique-se de que os cabos de alimentação encaixam confortavelmente no orifício do suporte de montagem.

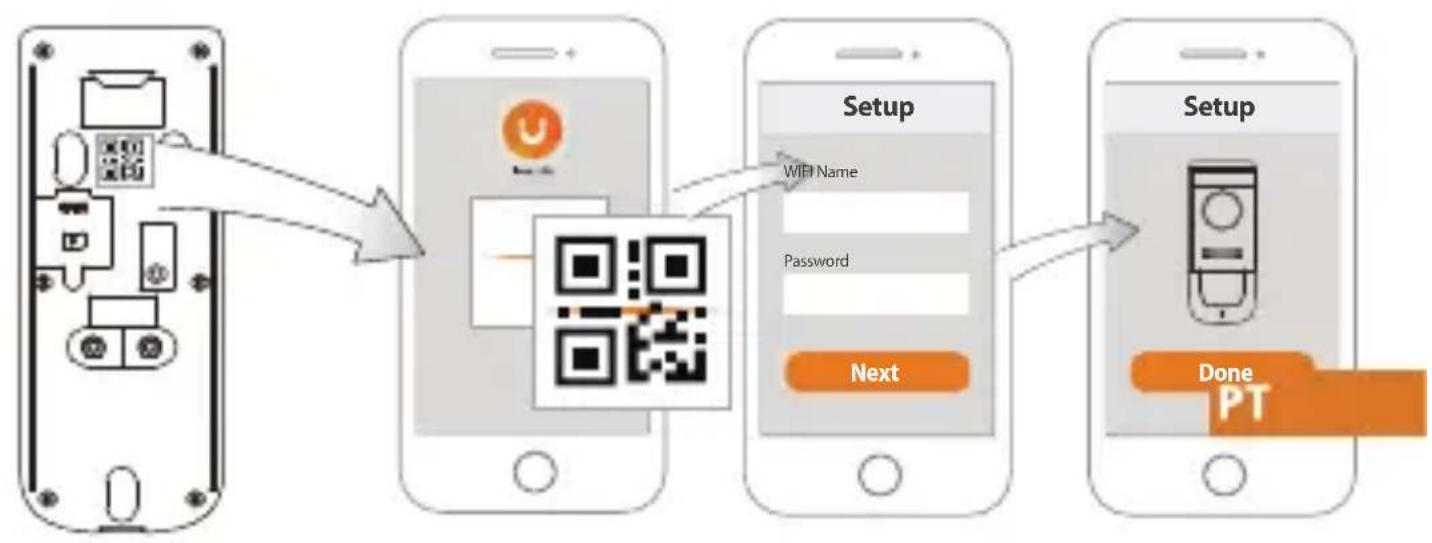

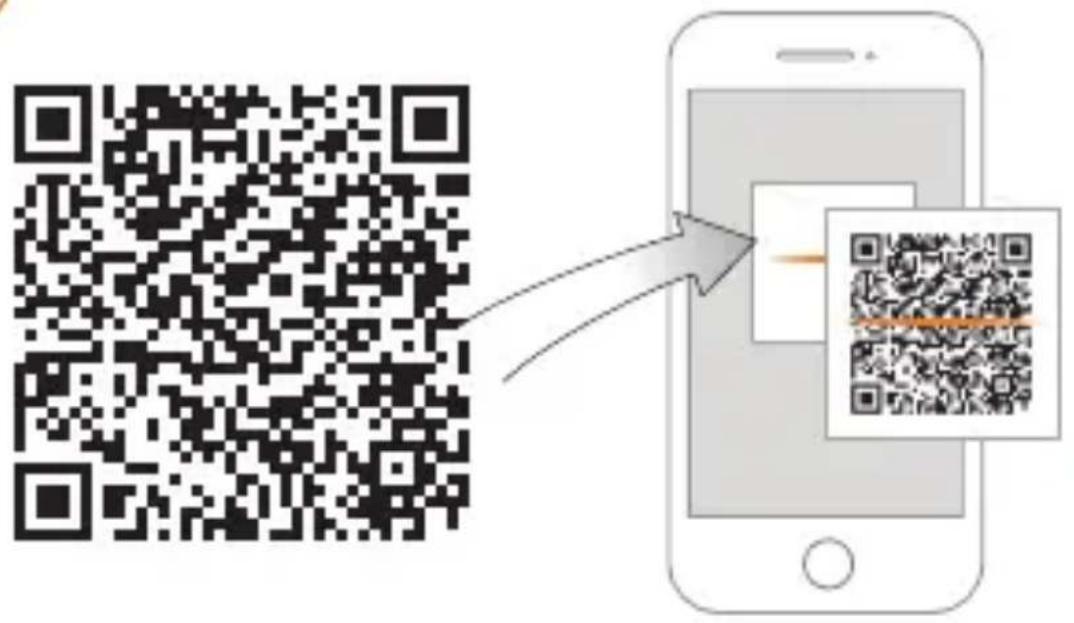

Adicione a campainha à aplicação Imou Life

a

Para garantir o melhor desempenho sem fios, certifique-se de que não existem obstáculos e interferência eletromagnética entre a campainha e o router.

b


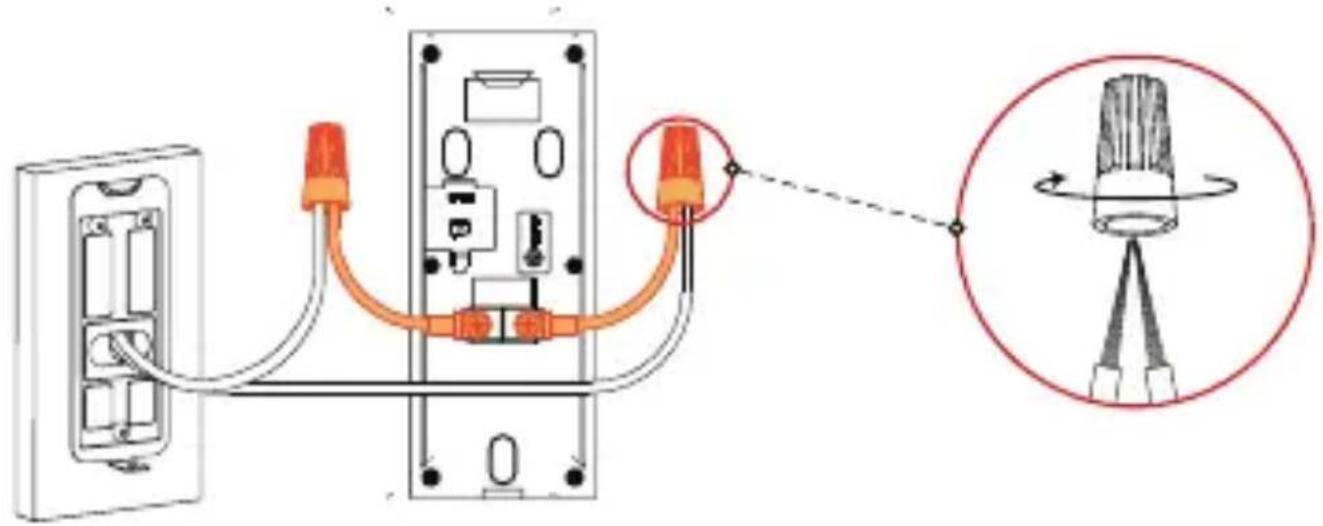

4 Instale a cablagem da campainha

Em seguida, irá concluir a cablagem da sua campainha nova.

a

Nota: Se os cabos de alimentação na parede não forem suficientemente compridos, utilize os conectores do cabo de alimentação e tampas de cabos opcionais.

Certifique-se de que existe espaço suficiente para encaixar os conectores do cabo e as tampas dos cabos no orifício na sua parede ou ombreira da porta.

DC 12V1A

Solução de problema

Pergunta Resposta
O dispositivo nãoconsegue arrancar.	Confirme se a tensão de alimentação do dispositivose encontra no estado normal, e se o cabo dealimentação está bem ligado.
A ligação está emprolongamento?	O dispositivo, telemóvel e router estão demasiadoafastados. Coloque-os a uma distância de 30 cmdurante a configuração.Reponha as predefinições de fábrica e siga oguia na página da Aplicação para tentar de novo.
O dispositivo não estáonline.	Verifique o estado da luz indicadora do dispositivo.Se a luz azul piscar sempre, significa que o dispositivonão consegue ligar à rede. Verifique se o router semfios consegue ligar à rede; ligue o seu telemóvel aesta rede sem fios para a testar. Se conseguir ligar àrede, reinicie o dispositivo e configure-o novamente.
Não existe qualquermensagem quando éacionada a detecão demovimento PIR?	Verifique se a subscrição de alarme está ativada.Se estiver ativada, verifique se a zona PIRcorrespondente está ativada.Verifique se a distância de detecão da zona estádefinida para um alcance relativamente reduzido.
Como repor aspredefinições de fábrica?	Prima o botão de Reposição no painel traseiro dodispositivo durante 5 segundos. A luz azul irá acenderdurante 3 segundos e apagar, o dispositivo iráreinicializar automaticamente e repor as predefiniçõesde fábrica.

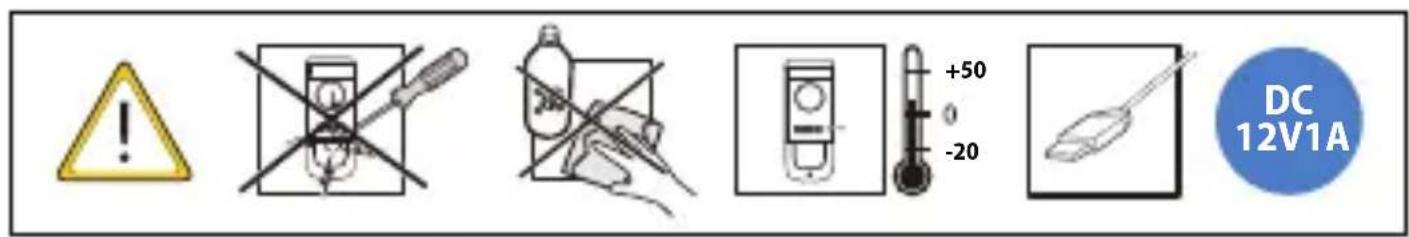

Dicas e avisos de segurança

A descrição seguinte consiste no método de aplicação correto do dispositivo. Leia o manual atentamente antes da utilização a fim de prevenir possíveis riscos e danos materiais. Siga estritamente o manual durante a aplicação e guarde-o após a leitura.

Atenção

• Não coloque e instale o dispositivo numa área exposta à luz solar direta ou próxima de um dispositivo que gere calor.
• Não instale o dispositivo numa zona húmida, poeirenta ou fuliginosa. Mantenha o dispositivo na posição horizontal ou instale-o em locais estáveis, impedindo possíveis quedas.
• Não salpique ou verta líquidos sobre o dispositivo e não coloque o dispositivo sobre um objeto que contenha líquidos de forma a prevenir a entrada de líquidos no mesmo.
• Instale o dispositivo em locais bem ventilados; não bloqueie a sua abertura de ventilação.
• Utilize o dispositivo apenas na gama de entrada e saída nominal.
• Não desmonte o dispositivo arbitrariamente.
• Transporte, utilize e armazene o dispositivo nos intervalos de humidade e temperatura permitidos.
• Os produtos com estrutura de categoria I devem ser ligados a uma tomada de saída de energia da rede que esteja equipada com uma ligação à terra.

Avisos

- Esta campainha inclui um Filtro de corte mecânico por IV automático. Quando a câmara alterna entre os modos de visualização diurno/noturno, é possível ouvir um "clique" sonoro emitido pela campainha. Este "clique" é normal, e indica que o filtro da câmara está a funcionar.
