MANUAL DE UTILIZADOR Doorbell IMOU
Guia de Início Rápido 25
1 Aspeto do produto ....25
2 Utilização....27
Quick Start Guide
Guia de Início Rápido

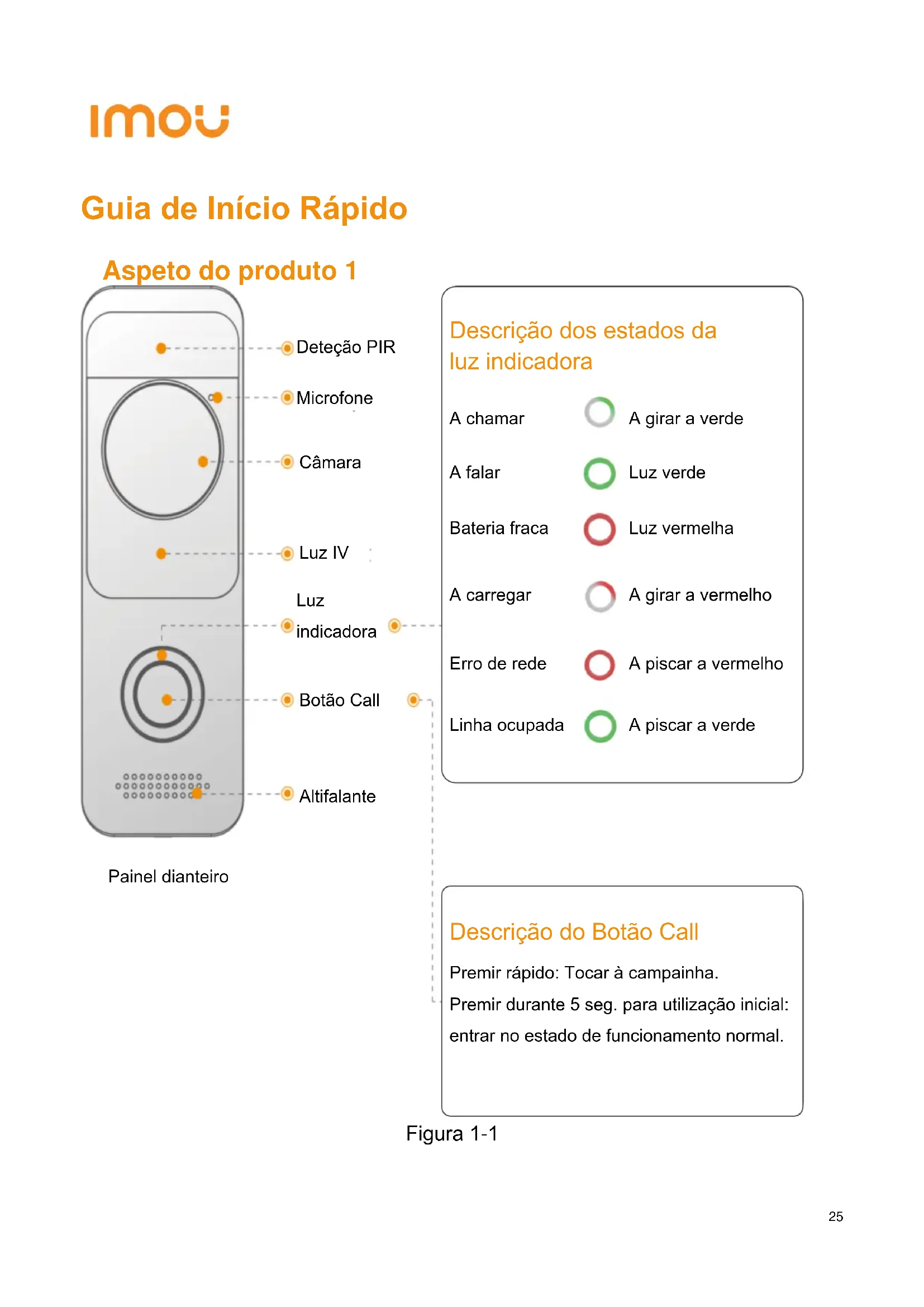

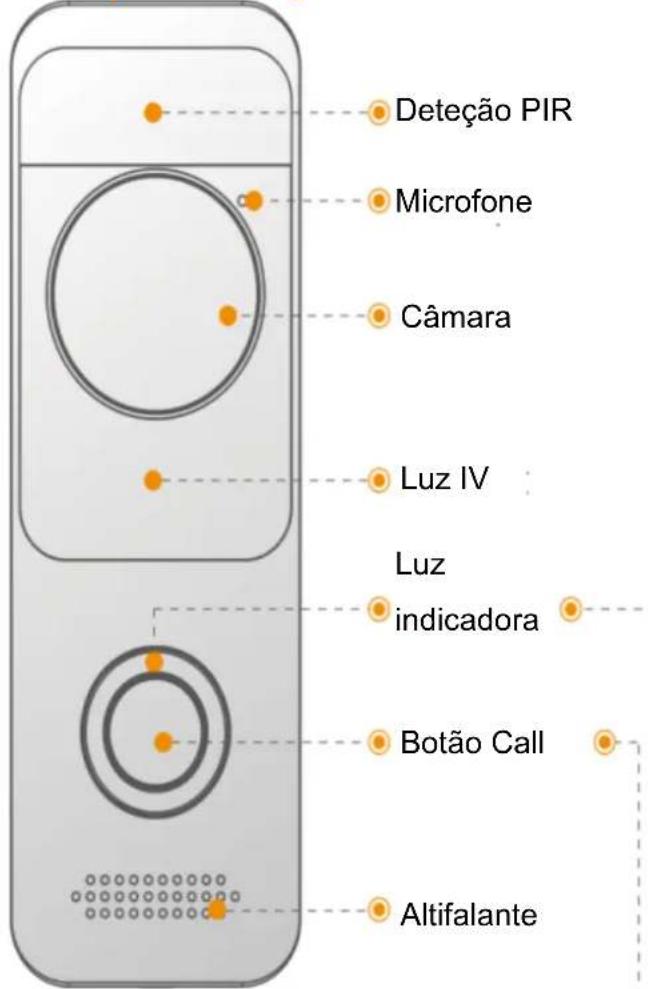

Aspeto do produto 1
Microfone
Câmara
Luz IV
Luz
indicadora
Botão Call
Altifalante
Painel dianteiro
Descrição dos estados da luz indicadora
A chamar
A girar a verde
A falar
Luz verde
Bateria fraca
Luz vermelha
A carregar
A girar a vermelho
Erro de rede
A piscar a vermelho
Linha ocupada
A piscar a verde
Descrição do Botão Call
Premir rápido: Tocar à campainha.
Premir durante 5 seg. para utilização inicial: entrar no estado de funcionamento normal.
Figura 1-1
Imou


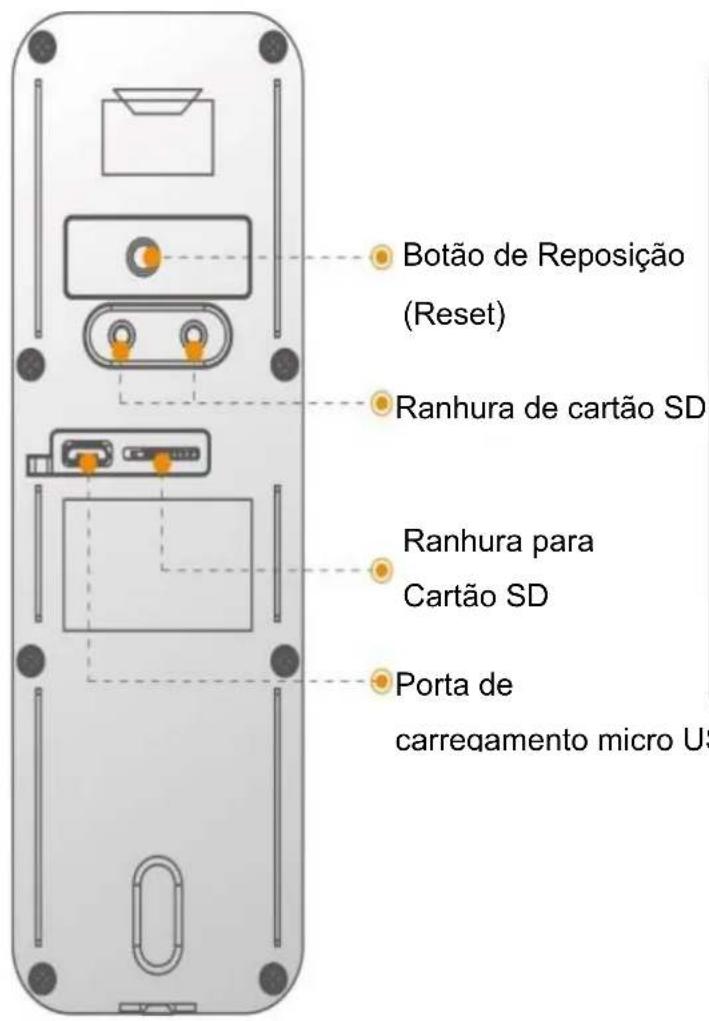

Botão de Reposição
(Reset)
Ranhura de cartão SD
Ranhura para
Cartão SD
Porta de
carregamento micro U
Painel traseiro
Descrição de bateria fraca
Quando a bateria do dispositivo está a menos de 20% da capacidade, o telemóvel receberá um aviso de bateria fraca.
Proceda ao carregamento da mesma com o micro USB durante 3a 5 horas (5 V, máx. 2A). A luz verde acender-se-á quando o carregamento for concluído.


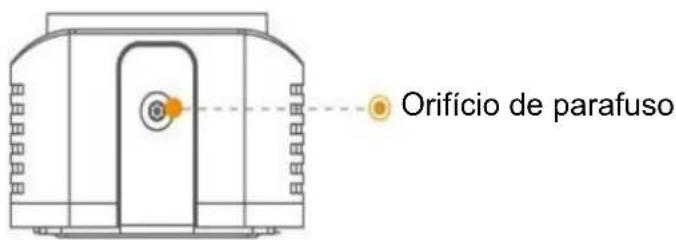

Orifício de parafuso
Parte inferior
Figura 1-2
Descrição do orifício de cablagem

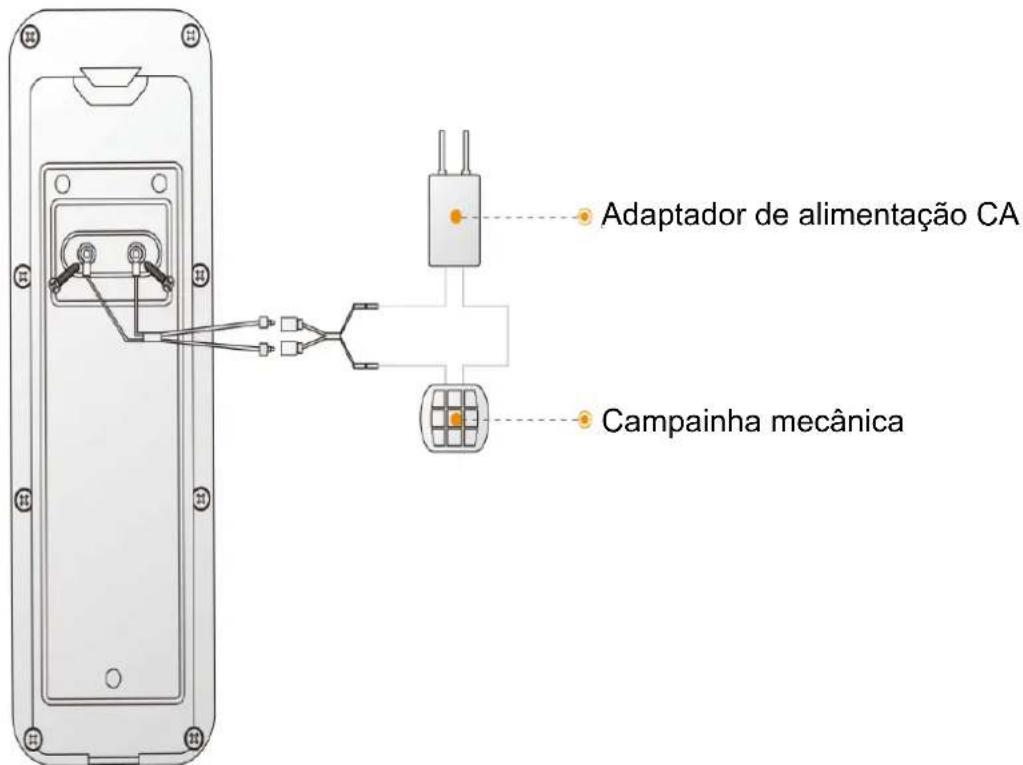

Figura 1-3: Ligue a Caixa de sinos mecânica

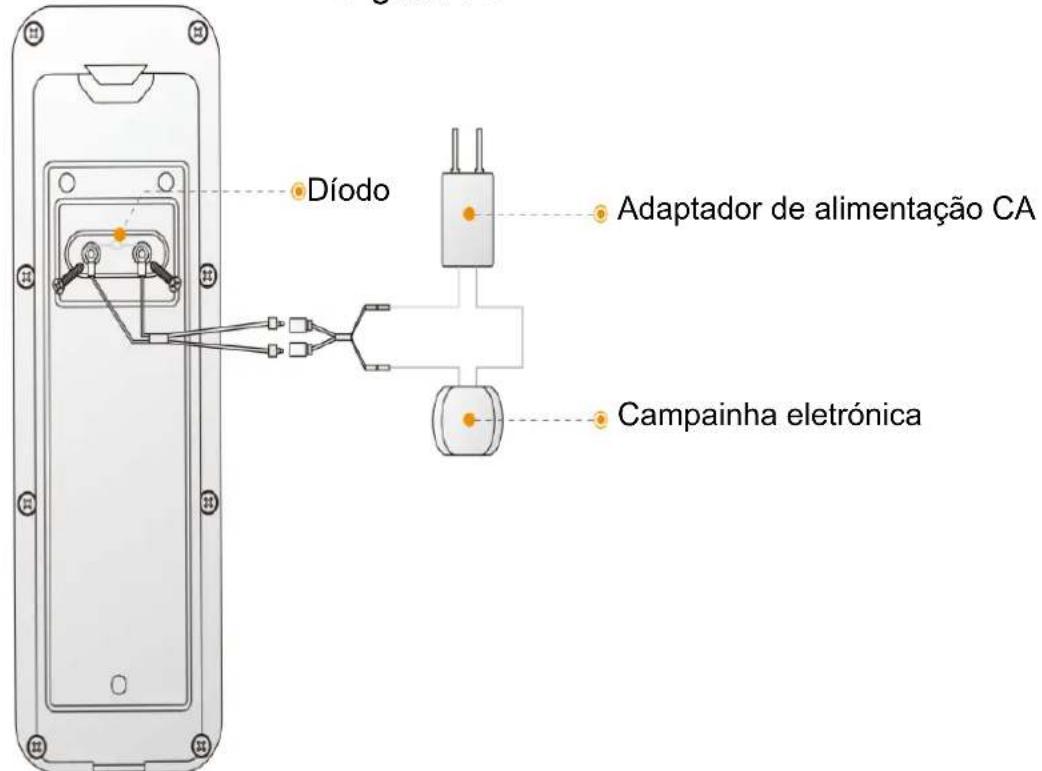

Figura 1-4: Lige a Caixa de sinos eletrónica (o díodo é utilizado para ligar ambas as extremidades)
lmou
Campainha mecânica
Figura 1-3
Adaptador de alimentação CA
Campainha eletrónica
Figura 1-4
Utilização o 2
Nota: Na primeira utilização prima o botão Call durante 5 seg. para ativar o dispositivo.
Passo 1: Transferir e iniciar sessão na Aplicação
lmou
a) Ligue os seu smartphone à rede Wi-Fi, efetue a leitura do código QR "Imou" na embalagem, transfira a instale a Aplicação Imou.
b) Execute a Aplicação Imou e registe uma conta na primeira utilização.

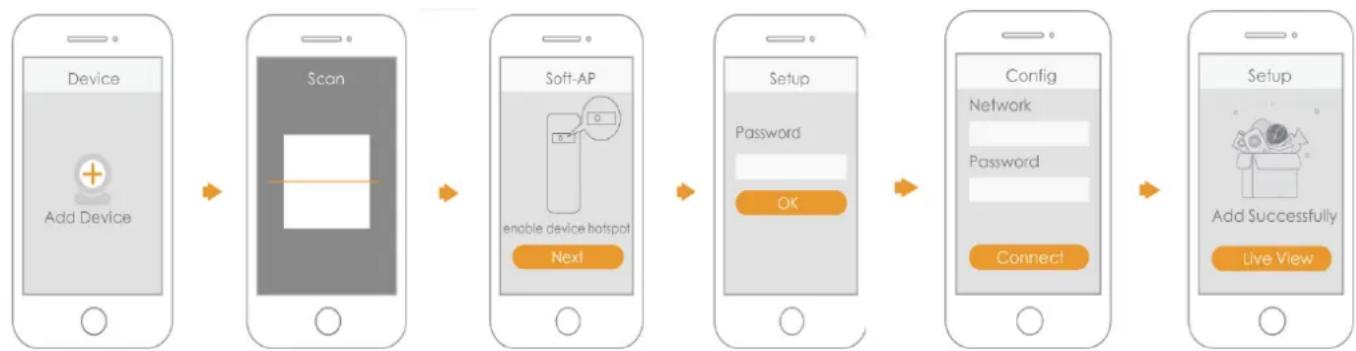

Passo 2: Adicionar dispositivo
a) Na interface da lista de dispositivos, prima "+" para entrar na interface "QR Code Scanning" (leitura de código QR).
b) Faça a leitura do código QR na parte traseira da campainha para obter o NS; pode também inserir manualmente o NS na página seguinte.
c) Prima a tecla Reset no painel traseiro do dispositivo. Se o indicador começar a piscar significa que o hotspot do dispositivo está ligado.
d) Ligue a rede Wi-Fi do telemóvel ao hotspot do dispositivo.
e) Regresse à página da Aplicação Imou e defina a palavra-passe para a sua campainha.
f) Siga o guia da Aplicação para ligar a sua campainha.
lmou
