MANUAL DE USUARIO Doorbell Wired IMOU

Guía de inicio rápido

Gracias por elegir IMOU

Nuestra misión es proporcionar productos fáciles de usar para un hogar inteligente. Si tiene problemas usando el producto, por favor diríjase a nuestro equipo de atención al cliente antes de devolver su producto. Nuestro correo electrónico de servicio: [e-mail]

Nos comprometemos a contestarle en 24 horas.

Puede encontrar respuesta a las preguntas más frecuentes en imoulife.com/support/help

Presentación de la cámara

videoportero inteligente x1

destornillador x1

juego de timbre x1

Guía de inicio rápido ×1

Bolsa con tornillos ×1

tornillos para marco de puerta x3

tornillos para el puerto de alimentación x2

terminales x3

cables de timbre x2cables de telefonillo x2

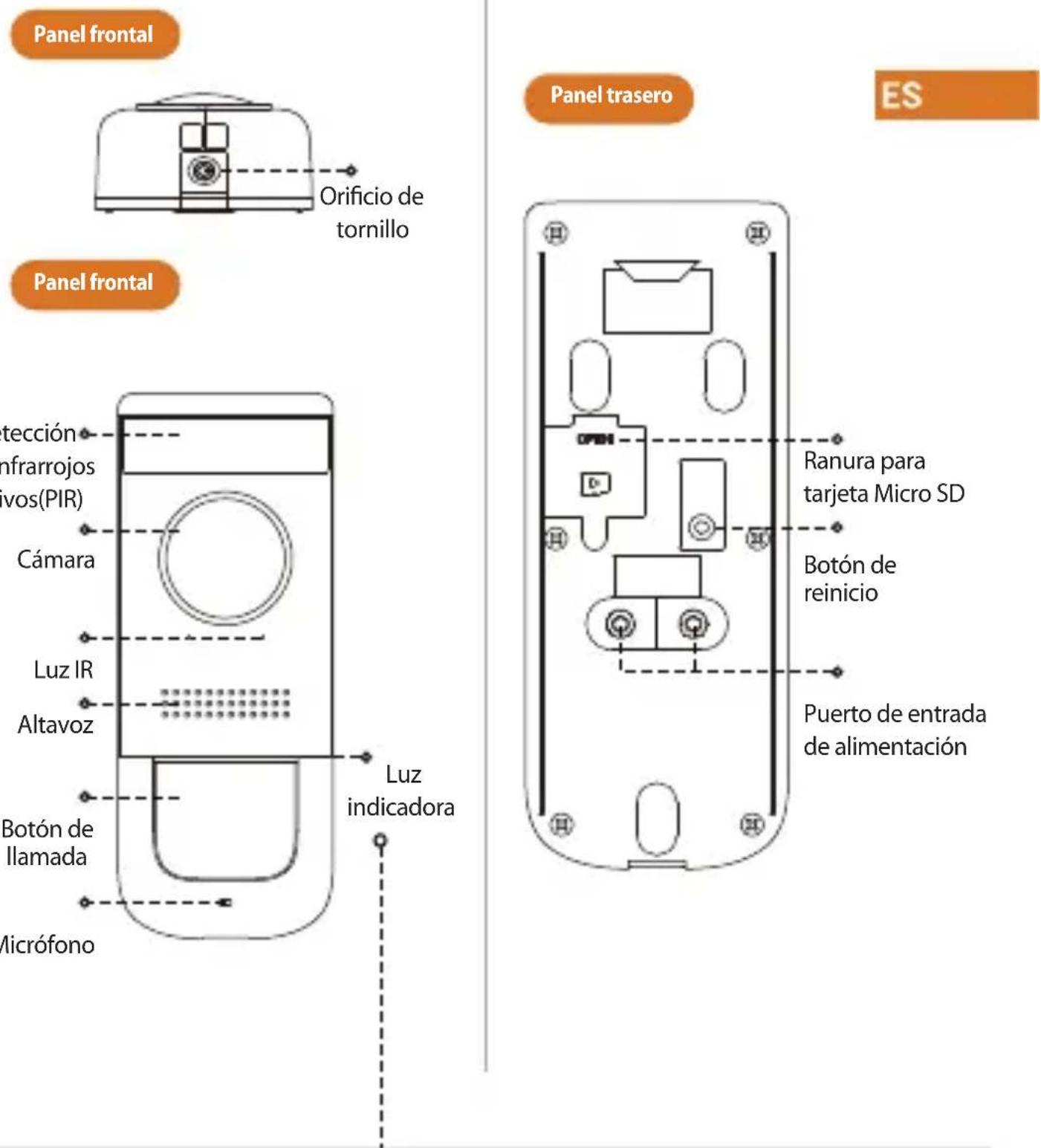

Visión general del producto

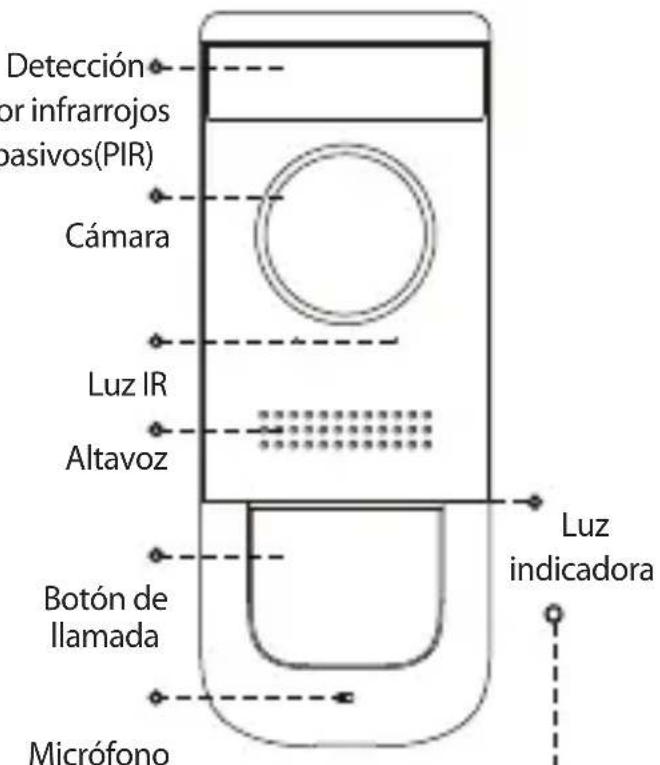

Panel frontal Orificio de tornillo Panel frontal tección infrarrojosivos(PIR) Cámara Luz IR Altavoz Botón de llamada Micrófono Luz indicadora Panel trasero ES Ranura para tarjeta Micro SD Botón de reinicio Puerto de entrada de alimentación

Comportamiento	Durante la instalación	Después de la instalación
Giro azul	● Punto de acceso activo	● Llamando
Azul fijo	● Encendido	● Hablando
Azul parpadeante	● Listo para la instalación	● Red anormal

Orift

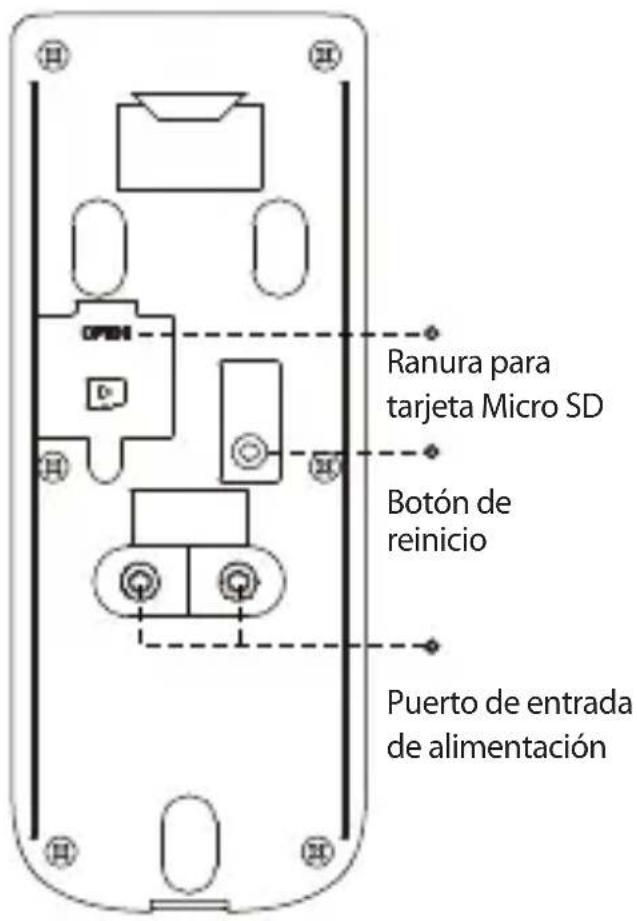

Ranura para tarjeta Micro SD Botón de reinicio Puerto de entrada de alimentación

Detección or infrarrojos pasivos(PIR) Cámara Luz IR Altavoz Botón de llamada Micrófono Luz indicadora

1 Preparación

Antes de comenzar la configuración, se deben realizar algunos preparativos.

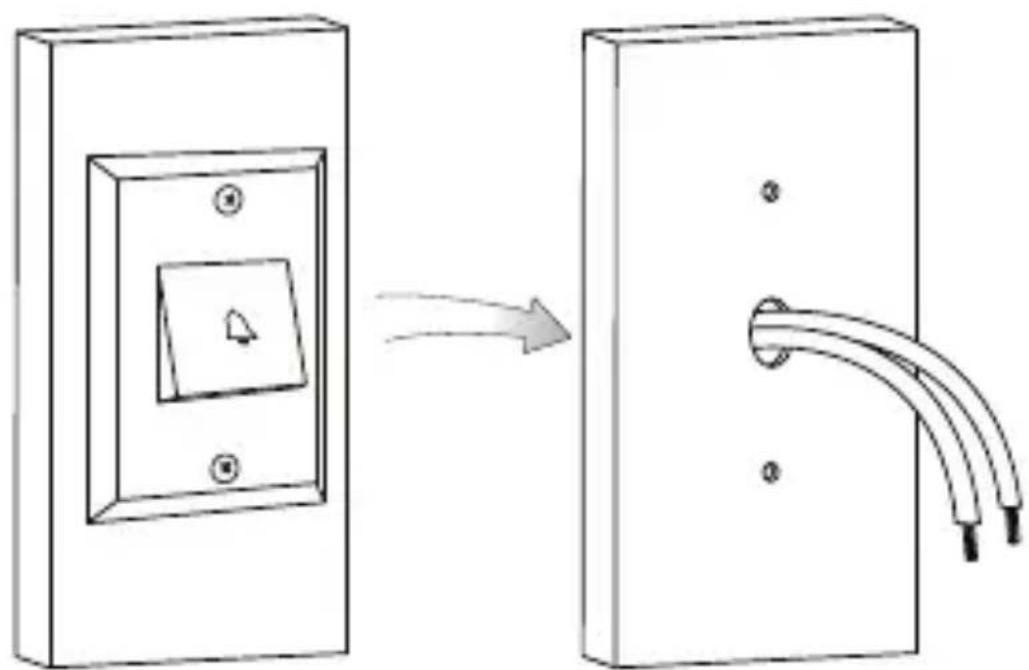

• Apague la alimentación del telefonillo actual y de la caja de timbre a través del disyuntor.
• Retire su telefonillo actual y desconecte el cableado.

Doble los cables de alimentación para que no se caigan por el hueco de la pared. Retire la placa de montaje de metal de la parte posterior del telefonillo.

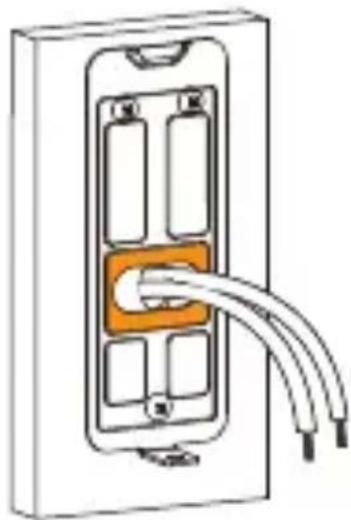

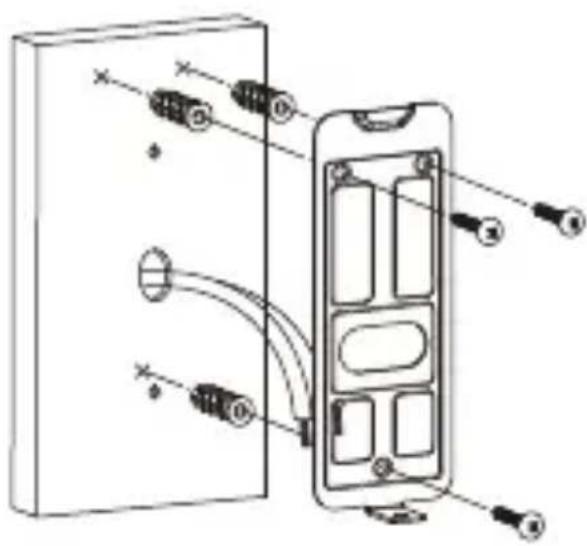

2 Asegure el soporte de montaje

A continuación, utilice el soporte de montaje para marcar los orificios de montaje. Utilice los accesorios de montaje que se especifican a continuación según la ubicación de montaje.

ES

Instalar en ladrillo Ins

Nota: Para ambas instalaciones, asegúrese de que los cables de alimentación de la pared pasen con facilidad a través del orificio del soporte de montaje.

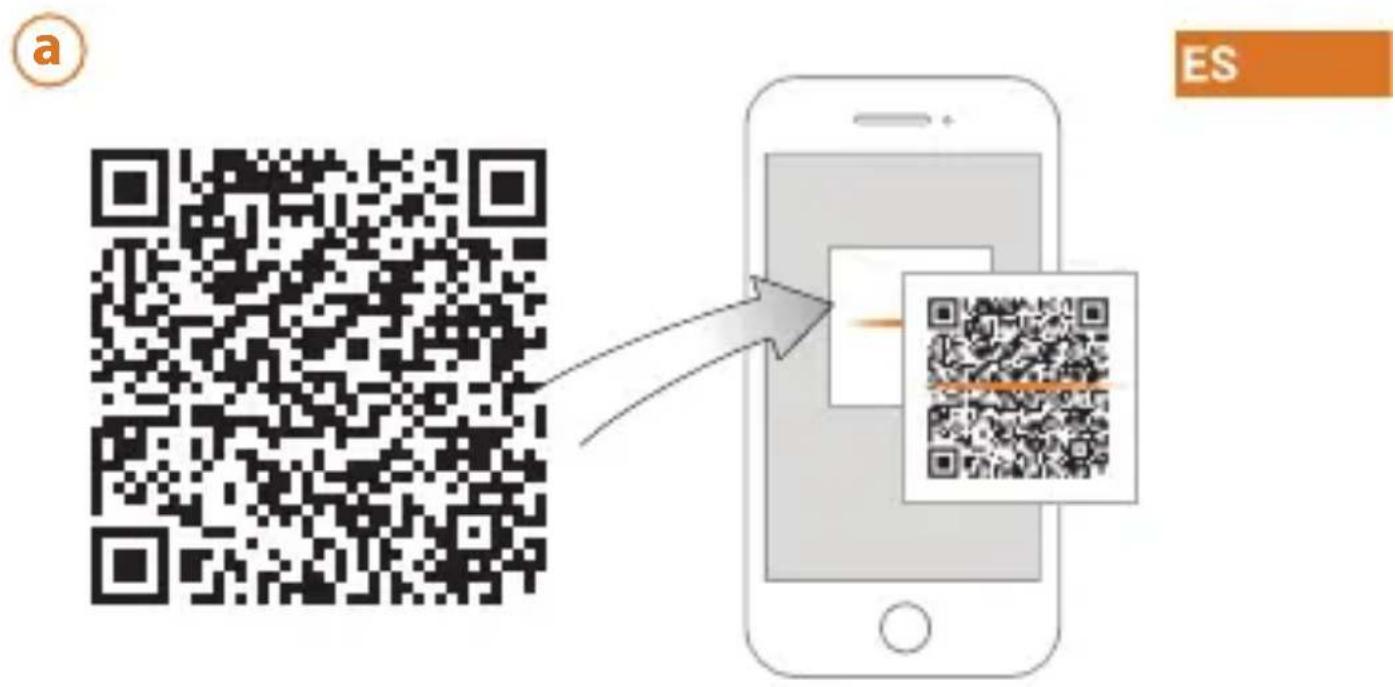

Agregar telefonillo a la aplicación Imou Life

a ES

Para garantizar el mejor rendimiento inalámbrico posible, asegúrese de que no haya obstáculos ni interferencias electromagnéticas entre el telefonillo y el router.

b


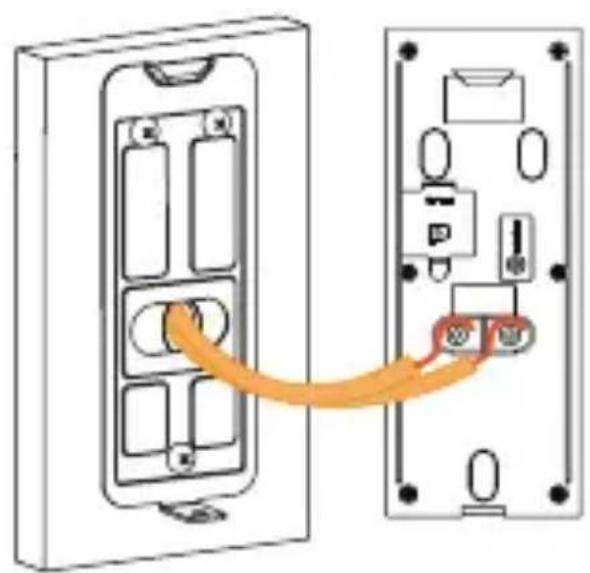

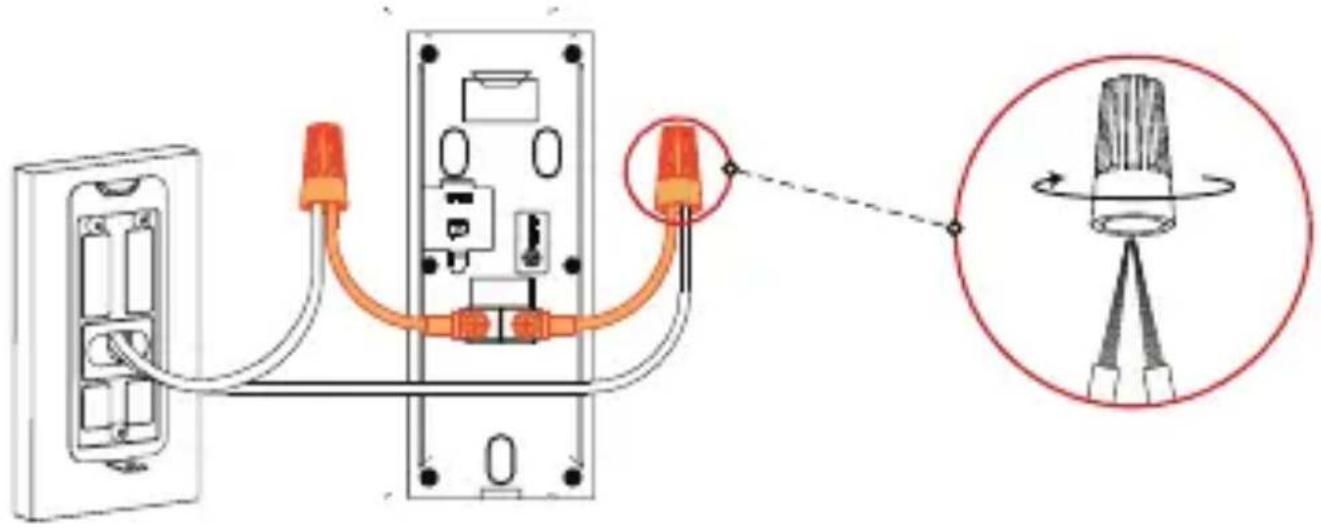

4 Realizar el cableado del telefonillo

A continuación, completará el cableado de su nuevo telefonillo.

a

Si los cables de alimentación de la pared no son lo suficientemente largos, utilice los conectores y terminales de cables opcionales.

Asegúrese de que haya suficiente espacio para colocar los conectores y terminales de los cables en el orificio de la pared o el marco de la puerta.

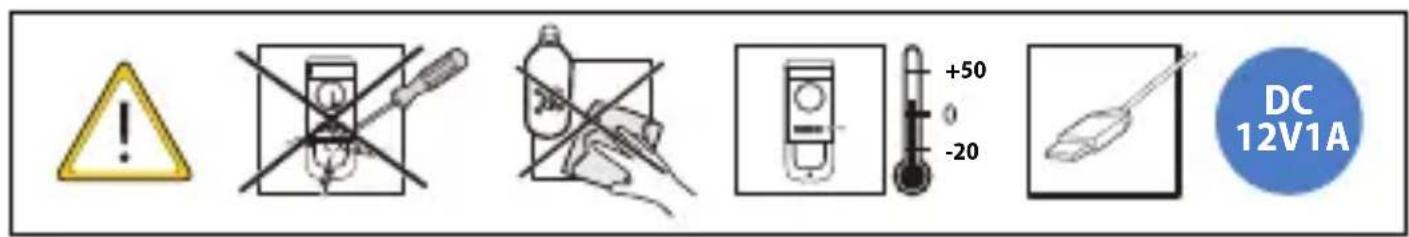

DC 12V1A

Solución de problemas

Pregunta espuesta
¿El dispositivo no puede arrancar?	Confirme si el voltaje de alimentación del dispositivo es normal y si el cable de alimentación está bien conectado.
¿La conexión se ha agotado?	El dispositivo, el teléfono móvil y el router están demasiado lejos. Colóquelos a una distancia de 30 cm (12 pulgadas) al realizar la configuración.Restaure el dispositivo a la configuración de fábrica y siga la guía en la página de la aplicación para intentarlo de nuevo.
Was kann ich tun, wenn das Gerät nicht online ist?	Compruebe el estado de la luz indicadora del dispositivo. Si la luz azul parpadea sin cesar, significa que el dispositivo no puede conectarse a la red. Compruebe si el router inalámbrico puede conectarse a la red; conecte su teléfono móvil a dicha red inalámbrica para verificarlo. Si puede conectarse a la red, reinicie el dispositivo y vuelva a configurarlo.
¿No aparece ningún mensaje cuando se activa la detección de movimiento PIR?	Compruebe si la suscripción de alarma está habilitada.En caso afirmativo, verifique si la zona PIR correspondiente está habilitada.Compruebe si la distancia de detección de zona está configurada para un rango relativamente pequeño.
¿Confirma que desea restablecer los valores de fábrica?	Mantenga pulsado el botón Restablecer del panel trasero durante 5 s. La luz azul se encenderá durante 3 s y luego se apagará; el dispositivo se reiniciará automáticamente y restaurará los ajustes predeterminados de fábrica.

Consejos y advertencias de seguridad

La siguiente descripción es el método de aplicación correcto del dispositivo. Lea el manual detenidamente antes de usarlo para evitar peligros y pérdida de propiedad. Cumpla estrictamente con el manual durante la aplicación y guárdelo correctamente después de leerlo.

Precaución

• No coloque ni instale el dispositivo en un área expuesta a la luz directa del sol ni cerca de un dispositivo generador de calor.
• No instale el dispositivo en un área húmeda, polvorienta o con hollín. Mantenga su instalación horizontal o instálela en lugares estables y evite que se caiga.
• No haga gotear ni salpique líquidos sobre el dispositivo; no coloque en el dispositivo nada que contenga líquidos para evitar que entren líquidos en el dispositivo.
• Instale el dispositivo en lugares bien ventilados; no bloquee su abertura de ventilación.
• Use el dispositivo únicamente dentro del rango de voltaje nominal, tanto de entrada como de salida.
• No desmonte el dispositivo de forma arbitraria.
• Transporte, use y guarde el dispositivo dentro del rango permitido de humedad y temperatura.
• Los productos con estructura de categoría I se deben conectar a la toma de salida de la red eléctrica, equipada con una conexión a tierra de protección.

Descargo de responsabilidad

- Este telefonillo incluye un filtro de corte IR mecánico automático. Cuando la cámara cambia entre los modos de visualización Día/Noche, es posible que se escuche un clic en el telefonillo. Este clic es normal e indica que el filtro de la cámara está en funcionamiento.
