MANUAL DE UTILIZADOR Monitor Supreme Center 252 MAGNAT

Bande passante:22-40000Hz 34-40000Hz

Puisance recommandee

ALTOPARLANTI MAGNAT MONITOR SUPREME IN FUNZIONAMENTO STEREO

COLLEGAMENTO AD UN RICEVITORE AV

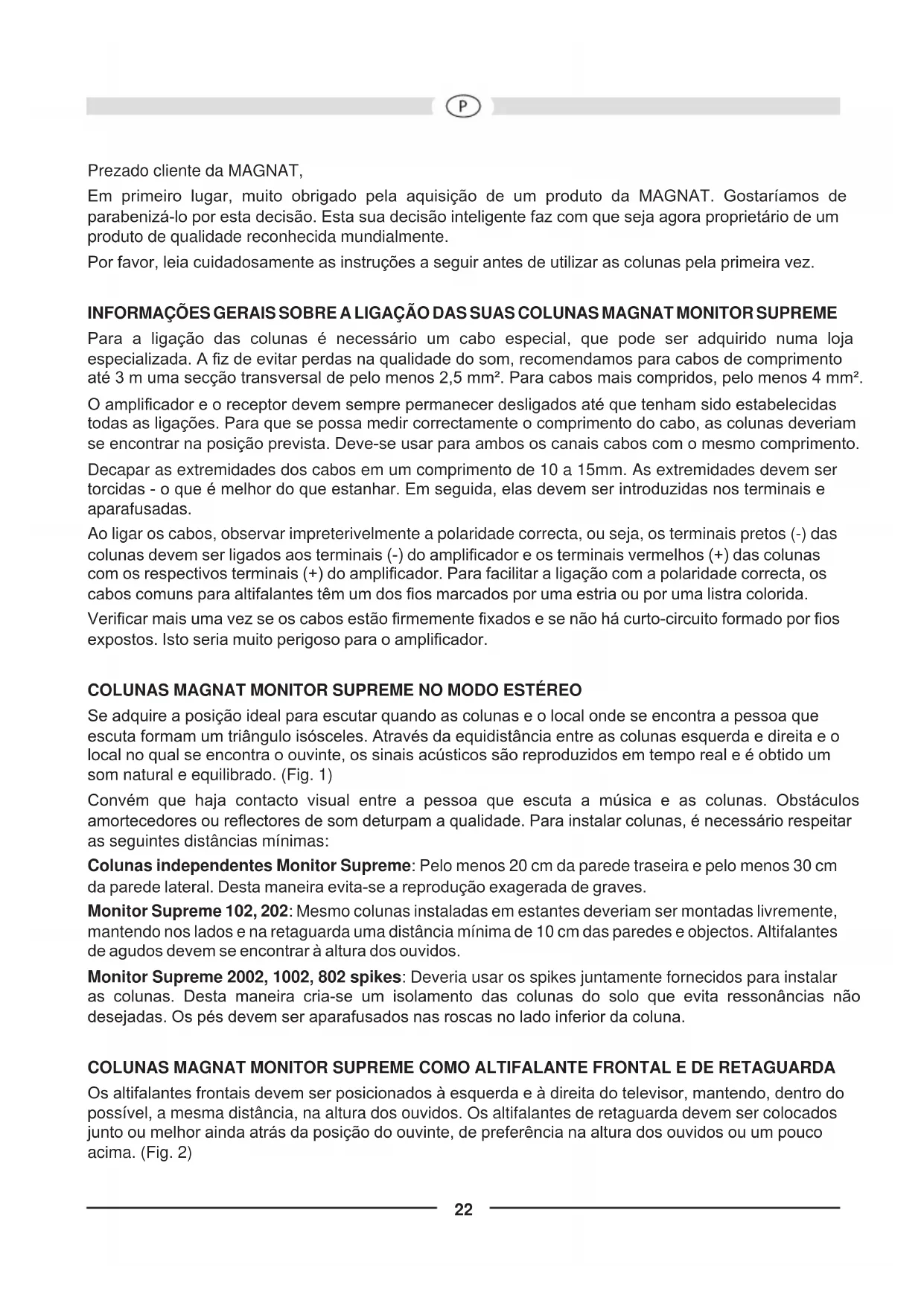

Em primeiro lugar, muito obrigado pela aquisicao de um produto da MAGNAT. Gostaríamos de parabenizá-lo por esta decisão.Esta sua decisao inteligente faz com que sera ahora propietário de um produit de qualida reconhecida mundialmente.

Por favor, leia cuidadosamente as instruções a seguir antes de utilizes as colunas pela primarya vez.

INFORMAÇÉS GERAIS SOBRE A LIGAÇÂO DAS SUAS COLUMN MAGNAT MONITOR SUPREME

Para a ligação das colunas é necessário um cabo especial, que pode ser adquirido numa loja especializada. A fiz de fazer perdas na qualida do som, recomendamos para cabos de comprimento até 3 m uma secção transversal de pelo menos 2,5mm^2 . Para cabos mais compridos, pelo menos 4mm^2 .

O amplificador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas todas as ligações. Para que se possa medir correctamente o comprimento do cabo, as colunasdeeriam se encontrar na posicao prevista. Deve-se usar parareds os canais cabos com o mesmo comprimento.

Decapar as extremidades dos cabos em um comprimento de 10 a 15mm. As extremidades devem ser torcidas - o que é melhor do que estanhar. Em seguida, elas devem ser introduzidas nos terminais e aparafusadas.

Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou seja, os terminais pretos (-) das colunas devem ser ligados aos terminais (-) do amplificador e os terminais vermelhos (+) das colunas com os respectivos terminais (+) do amplificador. Para fazer a ligaçao com a polaridade correcta, os cabos comuns para altifalantes tem um dos fios marcados por uma estria ou por uma listra colorida.

Verificar mais uma vez se os cabos estao firmamente fixados e se nao ha curto-circuito formado por fios expostos. Isto sera muito perigoso para o amplificador.

COLUMAS MAGNAT MONITOR SUPREME NO MODO ESTEREO

Se adquire a posicao ideal para escatar quando as colunas e o local onde se encontra a Pessoa que escuta formam um triangulo isosceles. Atrasv das equidistancia entre as colunas esquerda e direita e o local no qual se encontra o ouvinte, os sinais acusticos são reproduzidos em tempo real e e obtido um som natural e equilibrado. (Fig. 1)

Convém que Haj contacto visual entre a persona que escuta a música e as colunas. Obstáculos amortecedores ou reflectores de som deturpam a calidad. Para instalar colunas, é necessário respeitar as segunteiistanciasminimas:

Colunas independentes Monitor Supreme: Pelo menos 20 cm da parede traseira eelsonos 30 cm da parede lateral. Desta maneira evita-se a reproducao exagerada de graves.

Monitor Supreme 102, 202: Mesmo colunas instaladas em estantesdeeriamser montadas livrente, mantendo nos lados e na retaguarda umadistancia minima de 10cm das paredes e objectos. Altifalantes de agudos devem se encontrar a alta dos ouvidos.

Monitor Supreme 2002, 1002, 802 spikes: Deveria usar os spikes juntamente fornecidos para instalar as colunas. Desta maneiracria-se um isolamento das colunas do solo que evita rsonancias nao desejadas. Os pés devem ser aparafusados nas roscas no lado inferior da coluna.

COLUMAS MAGNAT MONITOR SUPREME COMO ALTIFALANTE FRONTALE DE RETAGUARDA

Os altifalantes frontais devem ser posicionados à esquerda e à direita do teilevisor, mantendo, dentro do possivel, a mesma distência, na altitude dos ouvidos. Os altifalantes de retaguarda devem ser colocados jusqu o melhor ahaia atras da posicao do ouvinte, de preferencia na altitude dos ouvidos ou um pouco acima. (Fig. 2)

Monitor Supreme 102, 202: No setup do receptor AV, a frequência de transição dos canais frontal e de retaguardadeeriamser,dentrodo possivel,ajustados emapproximadamente 80Hz .Alémdisto,valem as recomendaçõesdo capítulo anterior.

MAGNAT MONITOR SUPREME CENTER 252

A coluna central Monitor Supreme Center 252 é adequada de forma ideal, tanto no aspecto opticico como acústico, aos demais modelos de colunas Monitor Supreme. A coluna deve ser posicionada em cima ou em baixo do televisor. No mais, observar as instruções gerais nos capítulos anteriores.

SUBWOOFER MAGNAT MONITOR SUPREME

Os subwoofer activos da série Monitor Supreme são adequados de forma ideal, tanto no aspecto opticico como acústico, às colunas da série Monitor Supreme. Favor observar as instruções de utilizesçao especialica deste produits.

LIGACAO A UM RECEPTOR AV

Nas figuras 3 e 4 são ilustradas两大 variadas forma de ligação a um receptor AV.

Fig. 3: Receptor AV sem saía subwoofer

Fig. 4: Receptor AV com saía subwoofer

SUGESTOES PARA EVITAR AVARIAS

Todo os altifalantes MAGNAT transmitem o melhor som possivel quando os reguladores se encontrar na posicao central, ou sera, na reproducao linear do amplificador. Com os reguladores ajustados em valor demasiadamente alto, os altifalantes de graves e agudos rececem mais energia, o que, em caso de volume alto, pode provocar a destruicao dosleasedmos.

Caso possua um amplificador que tenha uma potência de fazer muito maior do que a capacidade indica para os altifalantes, pode ocorrer que um volume muito alto venha a causar a danificacao dos altifalantes. Isto,呃em, ocorre somente esporadicamente.

Entretanto, amplificadores com baixa potência de saída já podem ser perigosos para os altifalantes com um volume médio, eles podem ser mais rapidamente sobreexcitados do que amplificadores mais potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar grande perigo para os altifalantes.

Portanto, ao ajustar o volume, observar se ha distorções e,neste caso, abaixar imeditamente o volume. Quem gosta de ouvir música altadeeria cuidar para que a potência de saida do amplificador corresponda à capacidade dos altifalantes.

EM GERAL...

amplificadores, sintonizadores (tuner) e leitores de CD, e não somente nos produits baratos, poder gerar oscilações não audíveis e de alta frequência. Caso o altifalante para agudos venha a falhar com volumes baixos a medio,DEXAR que oSYSTEMA sera verificado por um professional especializzato.

DADOS TECNICOS

Configuração: Bassreflex de 3 vias Bassreflex de 3 vias

Capacidade: 225 / 450 Watt 190 / 380 Watt

Impedência: 4 - 8 Ohm 4 - 8 Ohm

Faixa de frequência: 18...40 000 Hz 19...40 000 Hz

Potência recomendada 30...450 Watt 30...380 Watt

Configuração: Bassreflex de 2 ½ vias Bassreflex de 2 vias

Capacidade: 170 / 340 Watt 100 / 200 Watt

Impedência: 4 - 8 Ohm 4 - 8 Ohm

Faixa de frequência: 22...40 000 Hz 34...40 000 Hz

Potência recomendada 30...340 Watt 30...200 Watt

Configuração: 2 vias 2 vias

Capacidade: 60 / 120 Watt 75 / 150 Watt

Impedência: 4 - 8 Ohm 4 - 8 Ohm

Faixa de frequência: 42...36 000 Hz 40...34 000 Hz

Potência recomendada 20...110 Watt 20...150 Watt
