MODE D'EMPLOI Monitor Supreme Center 252 MAGNAT

Figs. 3 and 4 show two different methods of connecting to AV receivers. Fig. 3: AV receiver without subwoofer output. Fig. 4: AV receiver with subwoofer output. HOW TO AVOID DAMAGE TO YOUR VALUABLE SPEAKERS All MAGNAT loudspeakers are designed and built for optimum sound reproduction with the tone controls in the central position – i.e. with “linear” amplier output. Turning up the bass and treble controls too far delivers more power to the woofers and/or tweeters, and at high volumes this can actually destroy the speaker units! If the output of your amplier is signicantly higher than the rated power handling capacity of your speakers extremely high volumes can physically destroy your speakers. This doesn’t actually happen often but you should be aware that it is possible. Weak ampliers with low output ratings can actually be more dangerous for your speakers at medium volumes because weak ampliers may overload much faster than powerful ones and this causes measurable and audible distortion, which is extremely dangerous to your loudspeakers. Always turn the volume down immediately as soon as you hear distortion! If you like listening to loud music make sure that your amplier can deliver at least as much power as the speakers’ power-handling rating. THE SOUND YOU CAN’T HEAR... Ampliers, tuners and CD players can all produce inaudible high-frequency signals – and this doesn’t only apply to cheap products. If your tweeters fail at low or medium volumes you should have a qualied technician check your system components for dangerous inaudible signals.9 SPECIFICATIONS Monitor Supreme 2002 Monitor Supreme 1002 Conguration: 3-way bass reex 3-way bass reex Power-handling capacity: 225 / 450 W 190 / 380 W Impedance: 4 – 8 ohms 4 – 8 ohms Frequency response: 18 – 40 000 Hz 19 – 40 000 Hz Recommended amplier output: 30 – 450 W 30 – 380 W Efciency (1W/1m): 93 dB 92 dB Dimensions (WxHxD): 267 x 1080 x 335 mm 215 x 950 x 313 mm Accessory: Hard rubber spikes Hard rubber spikes Metal spikes Metal spikes Monitor Supreme 802 Monitor Supreme 202 Conguration: 2 ½-way bass reex 2-way bass reex Power-handling capacity: 170 / 340 W 100 / 200 W Impedance: 4 – 8 ohms 4 – 8 ohms Frequency response: 22 – 40 000 Hz 34 – 40 000 Hz Recommended amplier output: 30 – 340 W 30 – 200 W Efciency (1W/1m): 92 dB 91 dB Dimensions (WxHxD): 215 x 850 x 273 mm 215 x 354 x 273 mm Accessory: Hard rubber spikes Hard rubber spikes Metal spikes Monitor Supreme 102 Monitor Supreme Center 252 Conguration: 2-way 2-way Power-handling capacity: 60 / 120 W 75 / 150 W Impedance: 4 – 8 ohms 4 – 8 ohms Frequency response: 42 – 36 000 Hz 40 – 34 000 Hz Recommended amplier output: 20 – 110 W 20 – 150 W Efciency (1W/1m): 89 dB 90 dB Dimensions (WxHxD): 149 x 250 x 190 mm 420 x 145 x 190 mm Accessory: Hard rubber spikes Hard rubber spikes Subject to technical change.10 Très cher client, Félicitations: vous venez d’acquérir de nouvelles enceintes d’excellente qualité et nous vous remercions d’avoir choisi MAGNAT! Votre choix est excellent: les enceintes produites par MAGNAT ont en effet d’une réputation mondiale. Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes. RECOMMANDATIONS GÉNÉRALES SUR LE BRANCHEMENT DE VOS ENCEINTES MAGNAT MONITOR SUPREME Utilisez toujours des câbles de liaison de bonne qualité et spéciques pour haut-parleurs que vous vous procurerez auprès d’un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous recommandons d’utiliser des câbles ayant une section d’au moins 2,5 mm² pour des longueurs inférieures à 3 m et d’au moins 4 mm² pour des longueurs supérieures à 3 m. Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplicateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur. Dénudez l’isolant sur 10 à 15 mm à chaque extrémité des câbles. Torsadez les extrémités – cela vaut bien mieux que de souder – insérez les dans les bornes et serrez bien les vis. IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient “en phase”. Ceci signie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l’amplicateur, les bornes positives (+) des enceintes aux bornes positives (+) de l’amplicateur. Pour faciliter le branchement, un des ls de la plupart des câbles pour haut-parleurs peut être repéré à l’aide d’une bande colorée ou d’une nervure sur l’isolant. Avant de mettre votre appareil en marche, vériez une nouvelle fois tous vos branchements, assurez- vous que les vis des bornes sont bien serrées et qu’aucun petit l résiduel ne provoque de court circuit – ceci pourrait en effet être dangereux pour votre amplicateur! ENCEINTES MAGNAT MONITOR SUPREME EN FONCTIONNEMENT STEREO Dans la conguration idéale, les enceintes et l’emplacement d’écoute forment un triangle équilatéral. Lorsque l’enceinte gauche et l’enceinte droite sont situées à la même distance de l’emplacement d’écoute, les sons qu’elles reproduisent vous parviennent en même temps, ce qui donne une reproduction musicale naturelle et harmonieuse. (Fig. 1) Les enceintes doivent être entièrement visibles depuis l’emplacement d’écoute. Tout obstacle capable d’absorber ou de rééchir le son déformera les sons. De plus, pendant le placement de vos enceintes, veuillez respecter les distances suivantes: Monitor Supreme haut-parleur colonne: au moins à 20 cm de distance du mur arrière et au moins à 30 cm des murs latéraux, de manière à éviter un renforcement excessif des basses. Monitor Supreme Supreme 102, 202: de même, les enceintes placées sur des étagères devraient être positionnées le plus loin possible de tout obstacle. Une distance d’au moins 10 cm des murs et objets sur les côtés latéraux et arrières devrait être respectée. De plus, les enceintes de sons aigus devraient être placées à hauteur d’écoute. Monitor Supreme Supreme 2002, 1002 et 802 pointes: pour l’installation, il est conseillé d’utiliser les pointes fournies avec les enceintes. Ceci isole les enceintes de la surface d’appui et évite ainsi des effets de résonance déplaisants. Les pointes doivent être vissées dans les douilles letées qui se situent au dessous de l‘enceinte.11 ENCEINTES MAGNAT MONITOR SUPREME COMME HAUT-PARLEUR FRONTAL OU ARRIERE Les haut-parleurs doivent être placés à gauche et à droite de la télévision, si possible à la même distance et à hauteur d’écoute. Les haut-parleurs arrières doivent être placés à gauche et à droite, sur les côtés, ou encore mieux derrière la position d’écoute, ou légèrement au-dessus. (Fig. 2) Monitor Supreme 102, 202: Pendant l’installation du récepteur AV, la fréquence de recouvrement des canaux frontaux et arrières devrait être positionnée, si possible, sur environ 80 Hz. Pour le reste, les conseils donnés dans le chapitre précédent sont valables.

MAGNAT MONITOR SUPREME CENTER 252

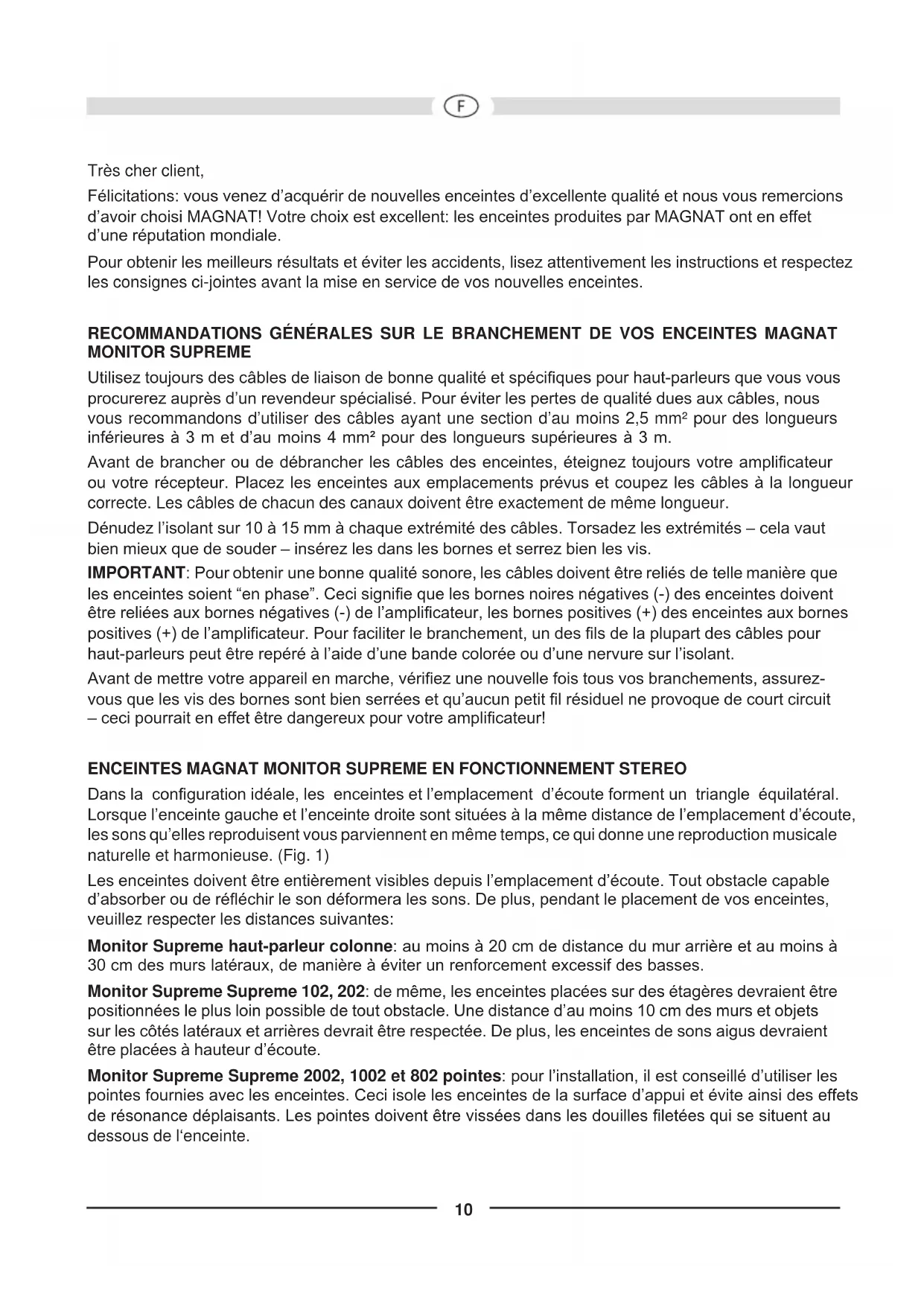

Le haut-parleur central Monitor Supreme Center 252 est réglé de façon optimale optiquement et acoustiquement pour le reste des modèles de la série Monitor Supreme. Le haut-parleur doit être directement installé sur ou sous la télévision. Pour le reste veuillez aussi s’il vous plait suivre les conseils généraux donnés dans les chapitres précédents.

LES SUBWOOFERS MAGNAT MONITOR SUPREME

Les subwoofers actifs de la série Monitor Supreme sont réglés de façon optimale optiquement et acoustiquement pour les haut-parleurs de la série Monitor Supreme. Veuillez s’il vous plait suivre les conseils donnés séparément dans le manuel d’utilisation qui est fourni avec ce produit.

BRANCHEMENT A UN RECEPTEUR AV

Sur les gures 3 et 4, deux façons de brancher le récepteur AV sont représentées: Figure 3: Récepteur AV sans sortie subwoofer Figure 4: Récepteur AV avec sortie subwoofer

COMMENT ÉVITER D’ENDOMMAGER VOS ENCEINTES

Toutes les enceintes MAGNAT sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale – c’est-à-dire lorsque la sortie de l’amplicateur est „linéaire“. Si vous poussez les commandes de graves et d’aiguës trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut véritablement détruire les enceintes! Si la puissance de sortie de votre amplicateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire. Même si ce n’est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire. D’autre part, des amplicateurs dont la puissance de sortie est faible peuvent présenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple : des amplicateurs de faible puissance sont bien plus rapidement surchargés que des amplicateurs puissants; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d’autre. Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplicateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes.12 EN GÉNÉRAL ... Les amplicateurs, les tuners et les lecteurs de CD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée – et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu’à des volumes faibles ou moyens, faites vérier votre installation par un technicien qualié qui recherchera les signaux inaudibles dangereux. SPECIFICATIONS TECHNIQUES Monitor Supreme 2002 Monitor Supreme 1002 Type : Enceinte bass reex à 3 voies Enceinte bass reex à 3 voies Puissance nominale : 225 / 450 W 190 / 380 W Impédance : 4 – 8 Ohm 4 – 8 Ohm Bande passante : 18 – 40 000 Hz 19 – 40 000 Hz Puissance recommandée en sortie de l’amplicateur: 30 – 450 W 30 – 380 W Efcacité (1W/ 1m) : 93 dB 92 dB Dimensions (L x H x P) : 267 x 1080 x 335 mm 215 x 950 x 313 mm Accessoires: Pointes en caoutchouc dur Pointes en caoutchouc dur Pointes métalliques Pointes métalliques Monitor Supreme 802 Monitor Supreme 202 Type : Enceinte bass reex à 2 ½ voies Enceinte bass reex à 2 voies Puissance nominale : 170 / 340 W 100 / 200 W Impédance : 4 – 8 Ohm 4 – 8 Ohm Bande passante : 22 – 40 000 Hz 34 – 40 000 Hz Puissance recommandée en sortie de l’amplicateur: 30 – 340 W 30 – 200 W Efcacité (1W/ 1m) : 92 dB 91 dB Dimensions (L x H x P) : 215 x 850 x 273 mm 215 x 354 x 273 mm Accessoires: Pointes en caoutchouc dur Pointes en caoutchouc dur Pointes métalliques Monitor Supreme 102 Monitor Supreme Center 252 Type : 2 voies 2 voies Puissance nominale : 60 / 120 W 75 / 150 W Impédance : 4 – 8 Ohm 4 – 8 Ohm Bande passante : 42 – 36 000 Hz 40 – 34 000 Hz Puissance recommandée en sortie de l’amplicateur: 20 – 110 W 20 – 150 W Efcacité (1W/ 1m) : 89 dB 90 dB Dimensions (L x H x P) : 149 x 250 x 190 mm 420 x 145 x 190 mm Accessoires: Pointes en caoutchouc dur Pointes en caoutchouc dur

1. La garantie débute avec l’achat de l’appareil et est valable uniquement pour le premier propriétaire.

2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l’échange ou à la réparation des pièces défectueuses.

3. Aucune réparation impropre ne doit avoir été effectuée à l’appareil.

4. Lors d’une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l’appareil doit nous être retourné, veuillez tenir compte que: • l’appareil soit expédié dans son ermballage d’origine, • la carte de contrôle dûment remplie soit jointe, • le bon d’achat soit joint. 5. Ne sont pas compris dans la garantie: • Matériel d´eclairage • Pièces d’usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l’achat). • Dommages résultant d’un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.

• Appareils réparés non conformément ou modiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d’autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.Garantiekarte Warranty Card Typ/Type Serien-Nr./Serial-No. Name und Anschrift des Händlers/StempelName and address of the dealer/stamp Käufer/Customer Name/Name Straße/Street PLZ, Ort/City Land/Country Nur gültig in Verbindung mit Ihrer Kaufquittung! No warranty without receipt! Kaufdatum/buying dateMagnat Audio-Produkte GmbH Lise-Meitner-Str. 9 • D-50259 Pulheim • Germany Tel. +49 (0) 2234 / 807 - 0 • Fax +49 (0) 2234 / 807 - 399 Internet: http://www.magnat.de
