BEDIENUNGSANLEITUNG Monitor Supreme Center 252 MAGNAT

BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

OWNER'S MANUAL/WARRANTY DOCUMENT

MODE D'EMPLOI/CERTIFICAT DE GARANTIE

Magnat®

Bitte führten Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

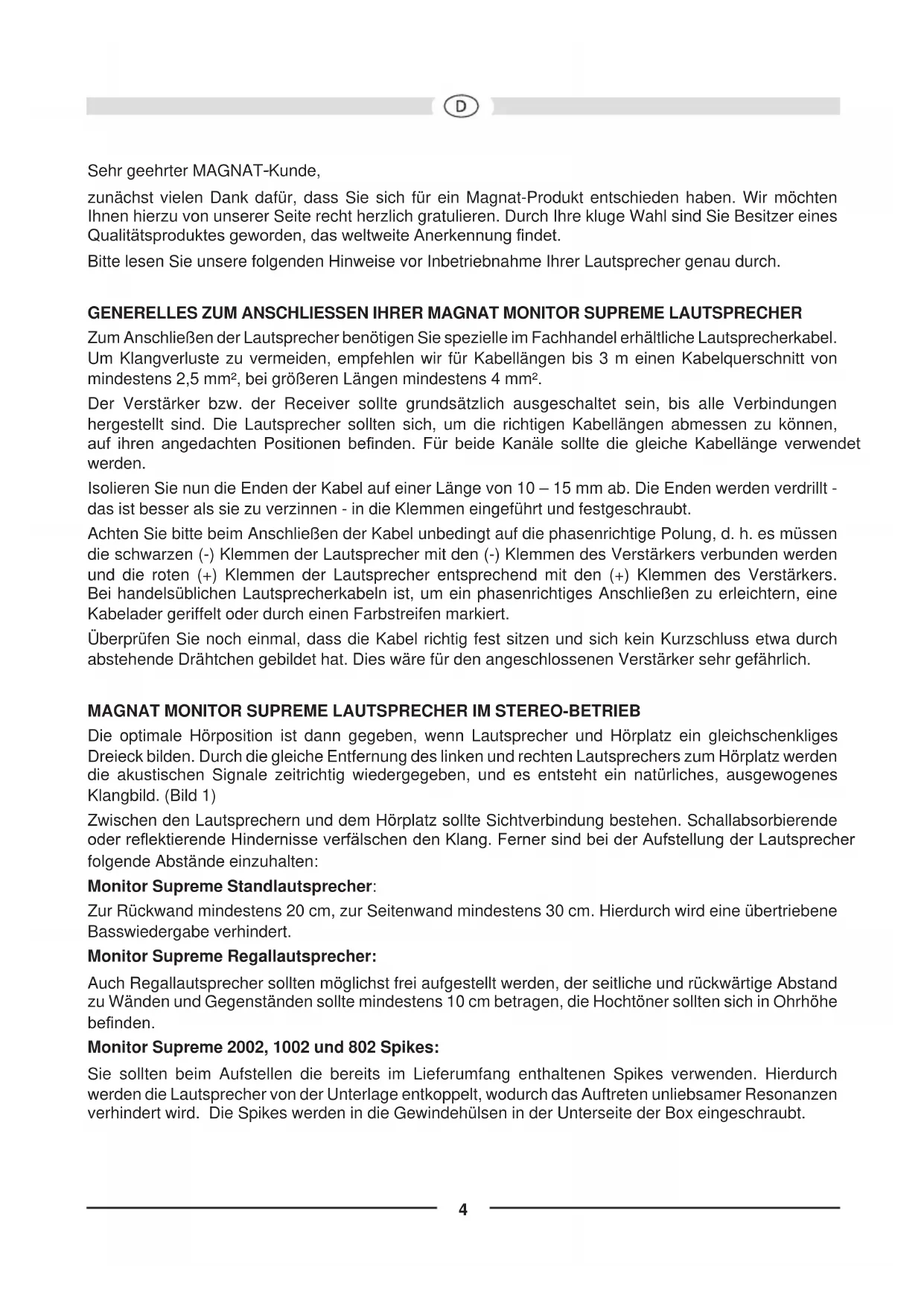

Sehr geehrter MAGNAT-Kunde,

zunachst wegen Dank darauf, dass Sie sich für ein Magnat-Produkt entschieden haben. Wir möchten Ihnen hierzu von unserer Seiterecht herzlich gratulieren.Durch ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme ihrer Lautsprecher genau durch.

GENERELLES ZUM ANSCHLIESSEN IHRER MAGNAT MONITOR SUPREME LAUTSPRECHER

Zum Anschlieben der Laatsprecher benötigen Sie spezielle im Fachhandel erhältliche Laatsprecherkabel. Um Klangverluste zu vermeiden, empfehlen wir für Kabellängen bis 3 m einen Kabelquerschnitt von mindestens 2,5mm^2 , bei größeren Längen mindestens 4mm^2 .

Der Verstärker bzw. der Receiver sollen grundsätzlich ausgeschaltet sein, bis alle Verbindungen hergestellt sind. Die Lautsprecher sollen sich, um die richtigen Kabellängen abmessen zu konnen, auf ihren angedachten Positionen befinden. Für beiden Kanäle sollen die gleiche Kabellänge verwendet werden.

Isolieren Sie nun die Enden der Kabel auf einer Länge von 10 - 15 mm ab. Die Enden werden verdrillt das ist better als sie zu verzinnen - in die Klemmen eingeführt und festgeschraubt.

Achten Sieitte beim Anschlieben der Kabel unbedingt auf die phasenrichtige Polung, d. h. es müssen die Schwarzen (-) Klemmen der Laatsprecher mit den (-) Klemmen des Verstärkers verbunden werden und die roten (+) Klemmen der Laatsprecher entsprechend mit den (+) Klemmen des Verstärkers. Bei handelsüblichen Laatsprecherkabeln ist, um ein phasenrichtiges Anschlieben zu erleichtern, eine Kabelader geriffelt oder durch einen Farbstreifen markiert.

Überprüfen Sie noch einmal, dass die Kabel richtig fest sitzen und sich kein Kurzschluss etwa durch abstehende Drahtchen gebildet hat. Dies ware für den angeschlossenen Verständner sehr gefährlich.

MAGNAT MONITOR SUPREME LAUTSPRECHER IM STEREO-BETRIEB

Die optimale Hörposition ist dann gegeben, wenn Laatsprecher und Hörplatz ein gleichschenkliges Dreieck bilden. Durch die gleiche Entfernung des linken und rechten Laatsprechers zum Hörplatz werden die akustischen Signale zeitrichtig wiedergegeben, und es entsteht ein natürliches, ausgewogenes Klangbild. (Bild 1)

Zwischen den Laatsprechern und dem Hörplatz sollte Sichtverbindung bestehen. Schallabsorbierende oder reflektierende Hindernisse verfüllschen den Klang. Ferner sind bei der Aufstellung der Laatsprecher folgende Abstände einzuhalten:

Monitor Supreme Standloutsprecher:

Zur Rückwand mindestens 20~cm , zur Seitenwand mindestens 30~cm . Hierdurch wird eine übertriebene Basswiedergabe verhindert.

Monitor Supreme Regalloutsprecher:

Auch Regallautsprecher sollen möglichst frei aufgestellt werden, der seitliche und rückwärte Abstand zu Wänden und Gegenständen sollen mindestens 10 cm betragen, die Hochtöner sollen sich in Ohrhöhe befinden.

Monitor Supreme 2002, 1002 und 802 Spikes:

Sie sollenen beim Aufstellen die bereits im Lieferumfang enthaltenen Spikes verwenden. Hierdurch werden die Laufsprecher von der Unterlage entkoppelt, wodurch das Auftreten unliebsamer Resonanzen verhindert wird. Die Spikes werden in die Gewindehulsen in der Unterseite der Box eingeschraubt.

MAGNAT MONITOR SUPREME LAUTSPRECHER ALS FRONT-ODER REAR-LAUTSPRECHER

Die Frontlautsprecher werden links und rechts mit möglichst gleichem Abstand zum Fernseher in Ohrhe platziert. Die Rearlautsprecher werden links und rechts darüber oder better hinter dem Hörplatz in Ohrhe oder etwas darüber aufgestellt. (Bild 2)

Monitor Supreme 102, 202: Im Setup des AV-Receivers soit die Übergangsfrequency der Front- und Rearkanäle wenn möglich auf ca. 80Hz gestellt werden. Ansonsten gelten die Empfehlungen im vorgen Kapitel.

MAGNAT MONITOR SUPREME CENTER 252

Der Center-Lautsprecher Monitor Supreme Center 252 ist optisch und akustisch optimal auf die übrigen Monitor Supreme Modelle abgestimmt. Der Lautsprecher wird unmittelbar auf oder unter das Fernsehgerät gestellt. Ansonsten beachten Sieitte auch die allgemeinen Hinweise in den vorgen Kapiteln.

MAGNAT MONITOR SUPREME SUBWOOFER

Die aktiven Subwoofer der Monitor Supreme Serie sind optisch und akustisch optimal auf die Laufsprecher der Monitor Supreme Serie abgestimmt.itte beachten Sie die separate Bedienungsanleitung, die thisem Produkt beigepackt ist.

ANSCHLUSS AN EINEN AV-RECEIVER

In den Abbildungen 3 und 4 sind zwei Anschlussvarianten an AV-Receiver dargestellt.

Abb 3: AV-Receiver ohne Subwooferausgang

Abb 4: AV-Receiver mit Subwooferausgang

TIPPS ZUR VERMEIDUNG VON REPARATURFÄllen

Alle Magnat-Lautsprecher sind auf bestmöglichen Klang abgestimmt, wenn sich die Klangregler in Mittelstellung befinden, d.h. bei linearer Wiedergabe des Verstärkers. Bei stark aufgedrehten Klangreglern wird dem Tieftöner und/oder Hochtöner vermehrt Energie zugeführrt, was bei hohen Lautstärken zu deren Zerstörung führen kann.

Sollten Sie einen Veränder beritzen, der eine wesentlich hochere Ausgangsleistung besitzt, als bei den Boxen an Belastbarkeit angegeben ist, konnen brachiale Lautstärken zur Zerstörung der Laufsprecher führen - was aberrecht Selten vorkommen.

Verstärker mit schwacher Ausgangsleistung jedoch konnen schon bei mittleren Lautstärken den Boxen gefährlich werden, weil sie viel schneller übersteuert werden konnen als kräftige Verstärker. Diese Übersteuerung verursacht deutlich messbare und hörbare Verzerrungen, die äußert gefährlich für ihre Lautsprecher sind.

Bitte achten Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen - und drehen Sie dann sofort leiser. Werigeria laut hort, sollte darauf auf achten, dass der Verstärker zumindest die Ausgangsleistung aufbringt, mit der die Boxen belastet werden konnen.

IM ALLGEMEINEN...

konnen Verstärker, Tuner und CD-Player - nicht nur bei preiswerten Produkten - nicht hörbare, hochfrequente Schwingungen erzeugen. Sollten ihre Hochtöner bei leiser bis mittlerer Lautstärke ausfallen, halten Sieitte ihre Anlage vom Fachmann daraufhin überprüfen.

TECHNISCHE DATEN

Belastbarkeit: 225 / 450 Watt 190 / 380 Watt

Impedanz: 4 - 8 Ohm 4 - 8 Ohm

Frequenzbereich: 18 - 40 000 Hz 19 - 40 000 Hz

Empfohlene Verstärkerleistung: 30 - 450 Watt 30 - 380 Watt

Wirkungsgrad (1 Watt/1 m): 93 dB 92 dB

MaBe (BxHxT): 267 x 1080 x 335 mm 215 x 950 x 313 mm

Zubehör: GummifüBe GummifüBe

Belastbarkeit: 170 / 340 Watt 100 / 200 Watt

Impedanz: 4 - 8 Ohm 4 - 8 Ohm

Frequenzbereich: 22 - 40 000 Hz 34 - 40 000 Hz

Empfohlene Verstärkerleistung: 30 - 340 Watt 30 - 200 Watt

Wirkungsgrad (1 Watt/1 m): 92 dB 91 dB

MaBe (BxHxT): 215 x 850 x 273 mm 215 x 354 x 273 mm

Zubehör: GummifüBe GummifüBe

Metallspikes

Monitor Supreme 102

Frequenzbereich: 42 - 36 000 Hz 40 - 34 000 Hz

Empfohlene Verstärkerleistung: 20-110 Watt 20-150 Watt

Wirkungsgrad (1 Watt/1 m): 89 dB 90 dB

MaBe (BxHxT): 149 x 250 x 190 mm 420 x 145 x 190 mm

Zubehör: GummifüBe GummifüBe

Technische Änderungen vorbehalten.

Wir gratulieren Ihnen! Durch ihre kluge Wahl sind Sie Besitzer eines MAGNAT HiFi-Produktes geworden. MAGNAT HiFi-Produkte erfreuen sich aufgrund der hohen Qualitat eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglich es fur MAGNAT HiFi-Produkte 5 Jahre Garantie zu gewährten.

Die Produkte werden während des gesamten Fertigungsvorgangeslaufendkontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.

2. Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.

3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.

4. Bei Inanspruchnahme der Garantie wenden Sie sichitte zunachst an ihren Fachhandler. Soller es sich als notwendig erweisen, das Produkt an uns einsuschicken, so sorgen Sieitte davon, dass das Produkt in einwandfreier Originalverpackung verschicht wird, die Kontrollkarte ausgefüllt dem Produkt beiliegt die Kaufquittung beigeufigt ist.

5. Von der Garantie ausgenommen sind: Leuchtmittel Verschleibeite Transportschaden, sightbar oder unsichtbar (Reklamationen fur solche Schaden mssen umgehend bei der Transportfirma, Bahn oder Post eingerecht werden.)Kratzer in Metallteilen, Frontabdeckungen u.s.w. (These Defekte mssen innerhalb von 5 Tagen nach Kauf direkt bei Ihr hem Händler reklamiert werden.)Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemae Bedienung (siehe Bedienungsanleitung), Beanspruchung oder auBere gewaltsame Einwirkung entstanden sind. Unsachgemai reparierte oder geanderte Gerate, die von anderer Seite als von uns geffnet werden. Folgeschaden an fremden Geraten Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverstandnis.

GB

Serien-Nr./Serial-No.

Name und Anschrift des Handlers/Stempel

Nur gültig in Verbindung mit ihrer Kaufquittung!

Magnat Audio-Produkte GmbH

Lise-Meitner-Str. 9 · D-50259 Pulheim · Germany

Tel. [phone] / 807 - 0 • Fax [phone] / 807 - 399

Internet: http://www.magnat.de
