MANUAL DE UTILIZADOR KSE60X1 SMEG

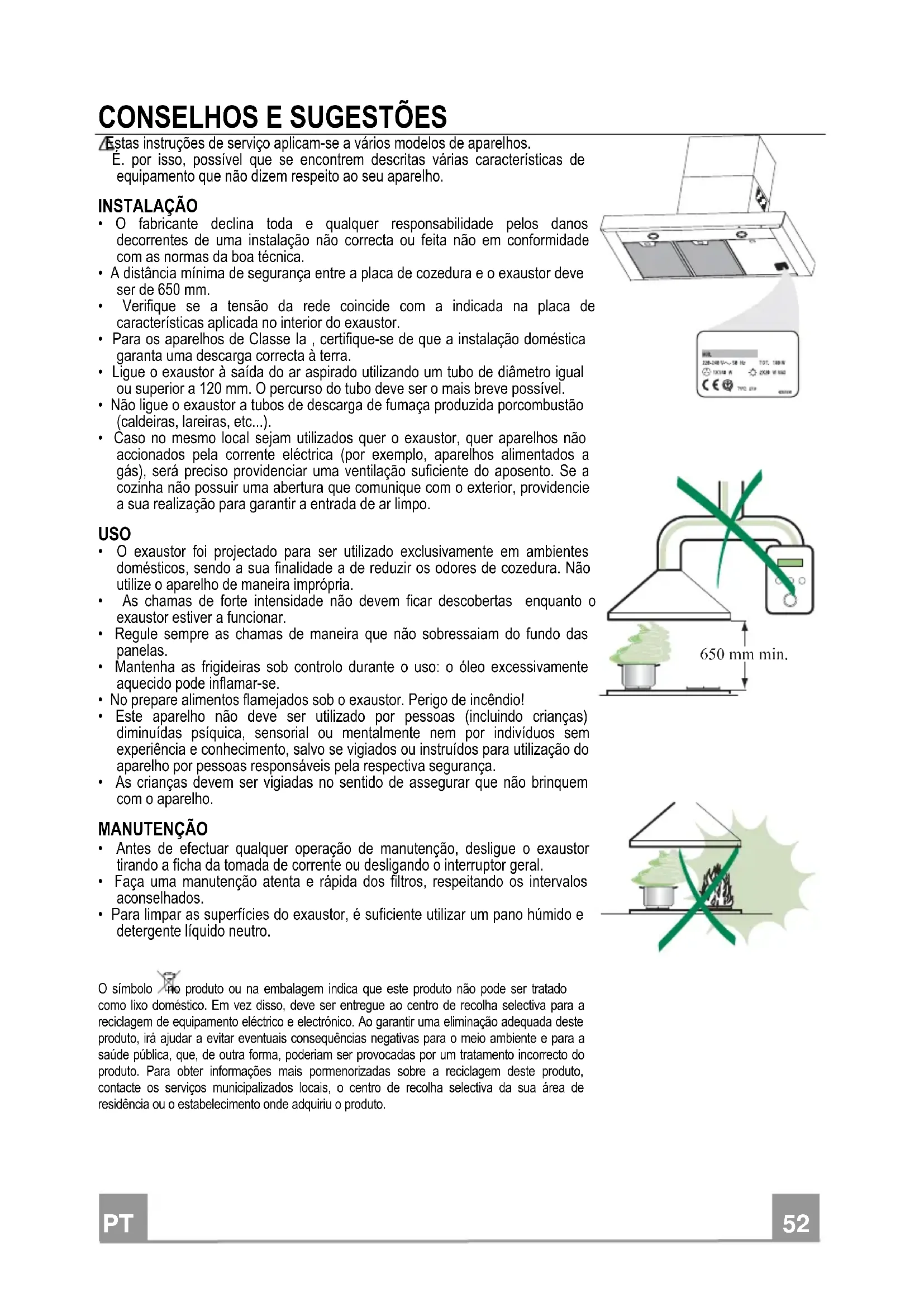

Estas instruções de serviço aplicam-se a vários modelos de aparelhos.

É. por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho. INSTALAÇÃO

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correcta ou feita não em conformidade com as normas da boa técnica.

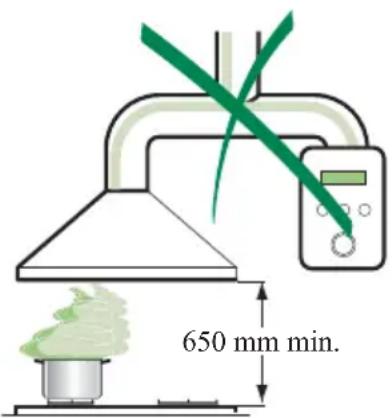

• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.

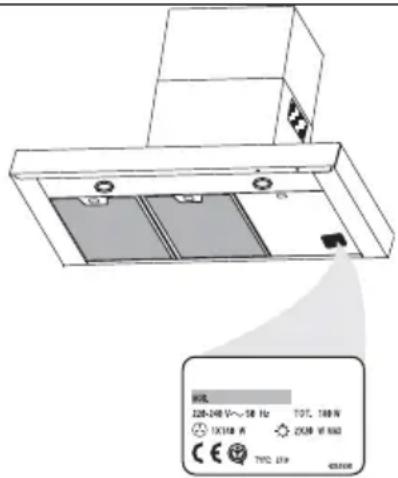

• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.

• Para os aparelhos de Classe Ia , certifique-se de que a instalação doméstica garanta uma descarga correcta à terra.

• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.

• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).

• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo. USO

• O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.

• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.

• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.

• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.

• No prepare alimentos flamejados sob o exaustor. Perigo de incêndio!

• Este aparelho não deve ser utilizado por pessoas (incluindo crianças) diminuídas psíquica, sensorial ou mentalmente nem por indivíduos sem experiência e conhecimento, salvo se vigiados ou instruídos para utilização do aparelho por pessoas responsáveis pela respectiva segurança.

• As crianças devem ser vigiadas no sentido de assegurar que não brinquem com o aparelho. MANUTENÇÃO

• Antes de efectuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.

• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.

• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro. O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto. 650 mm min.PT

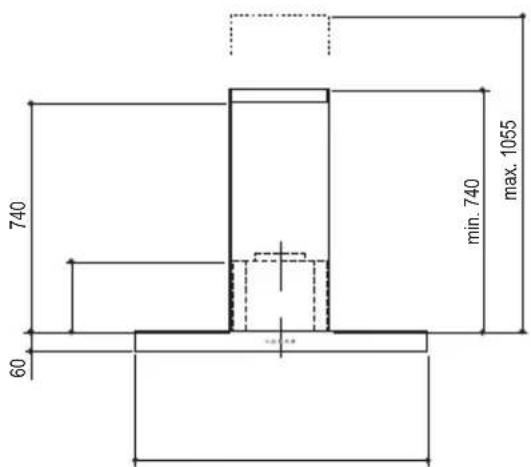

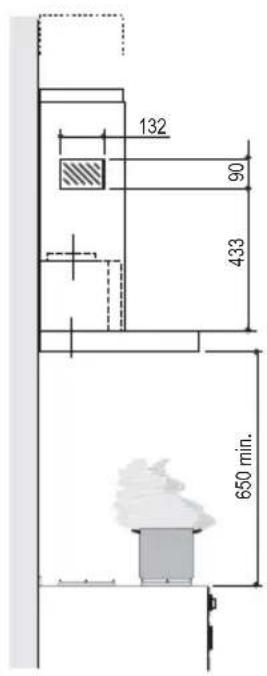

CARACTERÍSTICAS Dimensões 650 min.

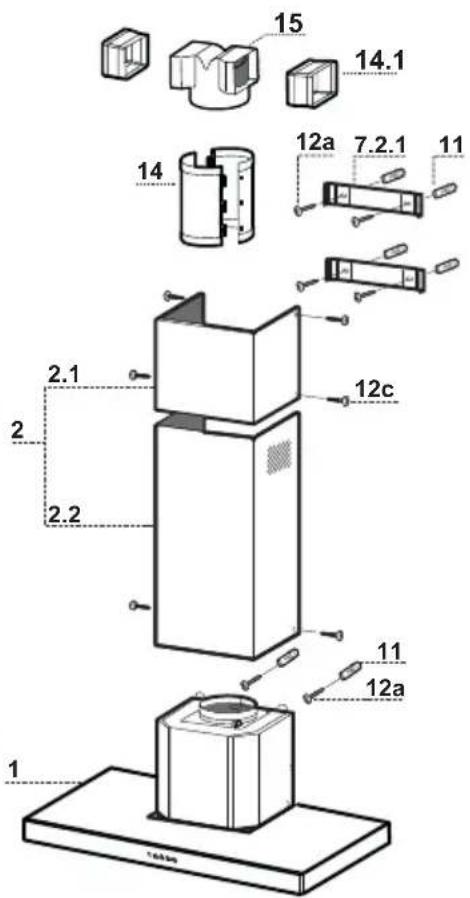

Componentes Ref. Qtd Componentes do produto 1 1 Corpo do exaustor equipado com: Comandos, ilumina- ção, grupo do ventilador e filtros 2 1 Chaminé telescópica formada por:

14 1 Extensão da saída de ar do corpo do exaustor formada por dois meios-tubos

14.1 2 Extensão de conexão da saída de ar

15 1 Conexão da saída de ar Réf. Qtd Componentes de instalação

7.2.1 2 Suportes de fixação da chaminé superior

11 6 Buchas 12a 6 Parafusos 4,2 x 44,4 12c 6 Parafusos 2,9 x 9,5 Qtd Documentação 1 Manual de Instruções

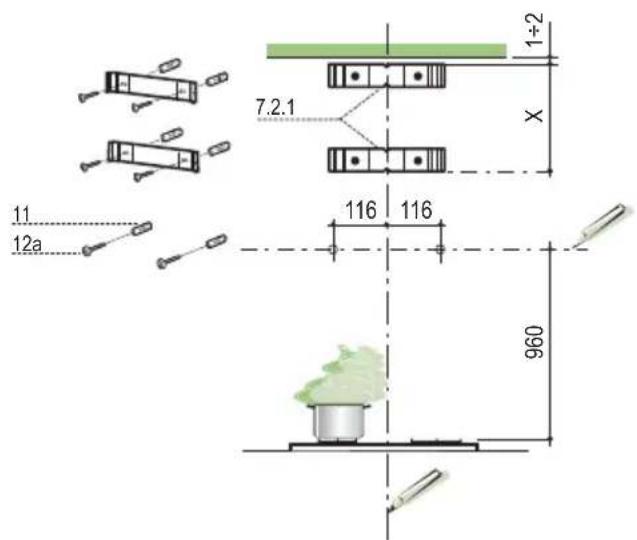

INSTALAÇÃO Perfuração da parede e fixação dos suportes

• uma linha vertical que vá até ao tecto ou ao limite superior, ao centro da zona destinada à montagem do exaustor;

• uma linha horizontal a, pelo menos, 960 mm de distância acima da placa do fogão.

• Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do tecto ou do limite superior, alinhando o centro deste (entalhes) sobre a linha de referência vertical.

• Marque os centros dos furos do suporte.

• Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior fornecida de série), alinhando o seu centro (entalhes) sobre a linha de referência vertical.

• Marque os centros dos furos do suporte.

• Marque, com indicado, um ponto de referência a 116 mm de distância da linha de referência vertical, acima da linha de referência horizontal.

• Repita esta operação do lado oposto.

• Fure os pontos marcados com ø 8 mm .

• Aperte os 2 parafusos 12a (4,2 x 44,4), fornecidos com o aparelho, nos furos para fixação do corpo do exaustor, deixando uma fissura de 5-6 mm entre a parede e a cabeça do parafuso.

Montagem do corpo do extractor

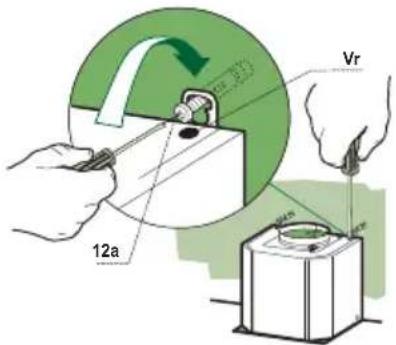

• Antes de fixar o corpo do extractor, aperte os dois parafusos Vr situados nos pontos de montagem do corpo do extractor.

• Pendure o corpo do extractor nos dois parafusos 12a.

• Aperte totalmente os parafusos do suporte 12a.

• Ajuste os parafusos Vr para nivelar o corpo do extractor. 12a

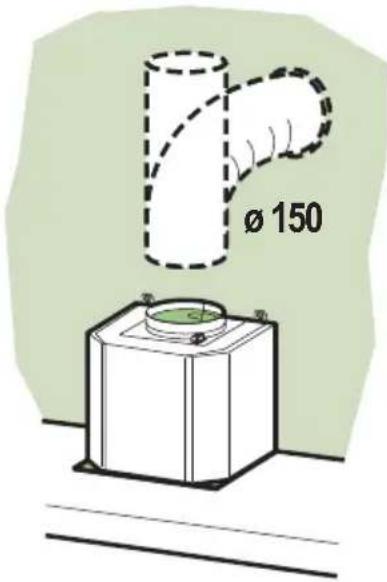

Ligações SAÍDA DO AR PARA A VERSÃO ASPIRANTE Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ø150 mm; esta escolha deve ser feita pelo instalador.

• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.

• Tire os filtros antiodor de carvão activo, se presentes.. ø 150 SAÍDA DO AR PARA A VERSÃO FILTRANTE

• Reuna os dois meios tubos da extensão do corpo do exaustor

• Encaixe, à pressão, a extensão do corpo do exaustor 14 assim obtida, na saída de ar.

• Encaixe a conexão 15 , à pressão, na extensão do corpo do exaustor 14.

• Introduza lateralmente as extensões de conexão 14.1 na cone- xão 15.

• Assegure-se de que a saída das extensões de conexão 14.1 está na posição correspondente às bocas da chaminé, tanto na hori- zontal, como na vertical. Caso contrário, ajuste a posição, in- vertendo as extensões de conexão 14.1 ou cortando a extensão do corpo do exaustor 14 a todo o comprimento de um dos sul- cos de menor espessura; monte de novo todos os componentes como descrevemos anteriormente.

• Certifique-se da presença do filtro anti-odor de carvão activo.

• Ligue o extractor à alimentação utilizando um interruptor de dois pólos com uma folga de contacto de pelo menos 3 mm.

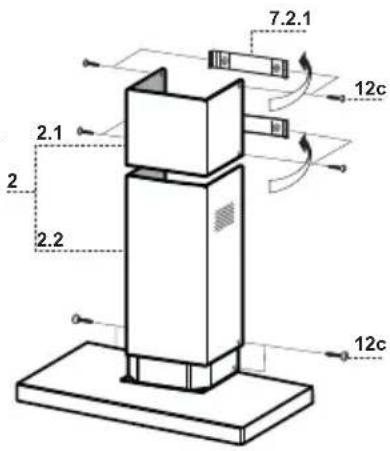

• Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está correctamente instalado na tomada existente do lado do venti- lador. Montagem da chaminé Chaminé superior

• Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e volte a fechá-las completamente.

• Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho. Chaminé inferior

• Alargue ligeiramente as duas folhas laterais da chaminé, pren- da-as entre a chaminé superior e a parede e feche-as de novo completamente.

• Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 9,5) fornecidos com o aparelho. 12c

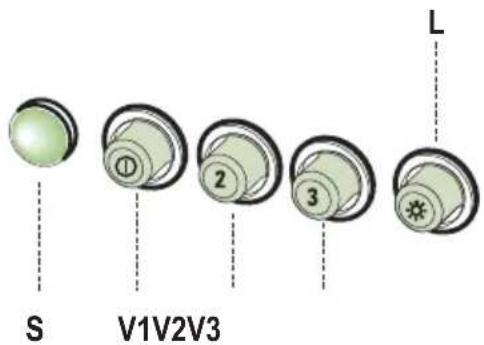

L Luzes Liga e desliga a luz do sistema. S Led Led de motor em funcionamento. V1 Motor Liga e desliga o motor do extractor a baixa velocidade. Utilizada para proporcionar uma circulação de ar contínua e silenciosa quando existirem ligeiros vapores de co-zedura. V2 Velocidade Velocidade média, adequada para a maior parte das condições de funcionamento de- vido à óptima relação do caudal de ar tratado/nível de ruído. V3 Velocidade Velocidade máxima, utilizada para eliminar as elevadas emissões de vapor da coze- dura, incluindo durante longos períodos.PT

• Os filtros deverão ser limpos de 2 em 2 meses de funcionamento, ou mais frequentemente em situações de utilização extrema e podem ser lavados na máquina de lavar louça.

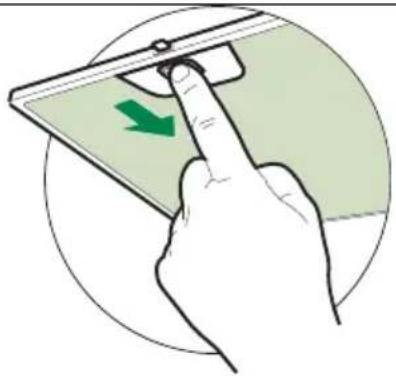

• Retire os filtros, um de cada vez, empurrando-os para trás e pu- xando-os ao mesmo tempo.

• Lave os filtros, tendo cuidado para não os dobrar. Antes de os instalar novamente, certifique-se de que ficam bem secos.

• Ao instalar novamente os filtros, certifique-se de que a pega fica visível do exterior. Filtro de carvão activado (Versão com recirculação) SUBSTITUIR O FILTRO DE CARVÃO ACTIVADO

• O filtro não é lavável e não pode ser regenerado e deverá ser substituído aproximadamente de 4 em 4 meses, ou mais fre- quentemente em casos de grande utilização.

• Retire os filtros metálicos contra gordura.

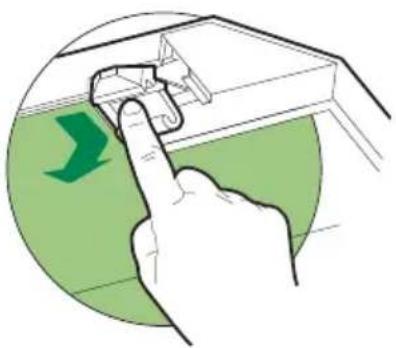

• Retire o filtro de carvão activado que está saturado soltando os ganchos de fixação.

• Instale o novo filtro encaixando-o no respectivo lugar.

• Instale novamente os filtros metálicos contra gordura. Iluminação

SUBSTITUIÇÃO DAS LÂMPADAS

Lâmpadas incandescentes de 40 W

• Tire os filtros metálicos antigordura ou abra a grade porta- filtros.
